El EEG mide la actividad eléctrica del cerebro a través de electrodos colocados en la cabeza. Fue inventado por el neurólogo alemán Hans Berger en 1924, aunque inicialmente fue recibido con escepticismo. Actualmente se utiliza para diagnosticar epilepsia y otras afecciones cerebrales al identificar patrones anormales en ondas como alfa, beta, theta y delta.

1. ELECTROENCEFALOG
RAMA

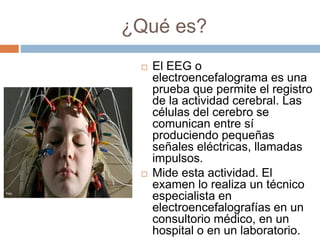

2. ¿Qué es?
 El EEG o
electroencefalograma es una
prueba que permite el registro
de la actividad cerebral. Las
células del cerebro se
comunican entre sí
produciendo pequeñas
señales eléctricas, llamadas
impulsos.
 Mide esta actividad. El
examen lo realiza un técnico
especialista en
electroencefalografías en un
consultorio médico, en un
hospital o en un laboratorio.

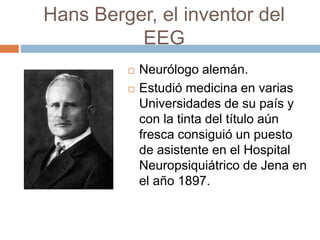

3. Hans Berger, el inventor del
EEG
 Neurólogo alemán.
 Estudió medicina en varias
Universidades de su país y
con la tinta del título aún
fresca consiguió un puesto
de asistente en el Hospital
Neuropsiquiátrico de Jena en
el año 1897.

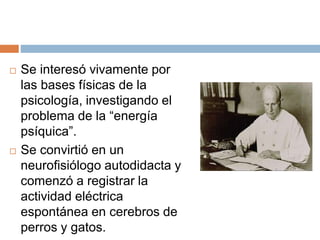

4.  Se interesó vivamente por
las bases físicas de la
psicología, investigando el
problema de la “energía
psíquica”.
 Se convirtió en un
neurofisiólogo autodidacta y
comenzó a registrar la
actividad eléctrica
espontánea en cerebros de
perros y gatos.

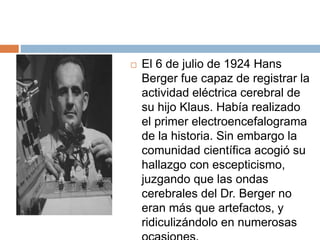

5.  El 6 de julio de 1924 Hans
Berger fue capaz de registrar la
actividad eléctrica cerebral de
su hijo Klaus. Había realizado
el primer electroencefalograma
de la historia. Sin embargo la
comunidad científica acogió su
hallazgo con escepticismo,
juzgando que las ondas
cerebrales del Dr. Berger no
eran más que artefactos, y
ridiculizándolo en numerosas

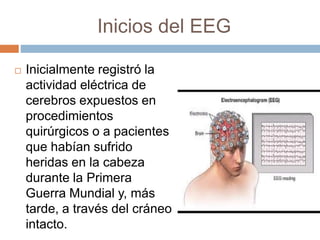

6. Inicios del EEG
 Inicialmente registró la
actividad eléctrica de
cerebros expuestos en
procedimientos
quirúrgicos o a pacientes
que habían sufrido
heridas en la cabeza
durante la Primera
Guerra Mundial y, más
tarde, a través del cráneo
intacto.

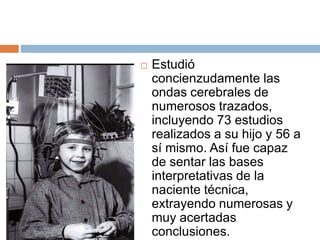

7.  Estudió
concienzudamente las
ondas cerebrales de
numerosos trazados,
incluyendo 73 estudios
realizados a su hijo y 56 a
sí mismo. Así fue capaz
de sentar las bases
interpretativas de la
naciente técnica,
extrayendo numerosas y
muy acertadas
conclusiones.

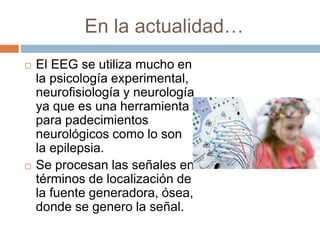

8. En la actualidad…
 El EEG se utiliza mucho en
la psicología experimental,
neurofisiología y neurología
ya que es una herramienta
para padecimientos
neurológicos como lo son
la epilepsia.
 Se procesan las señales en
términos de localización de
la fuente generadora, ósea,
donde se genero la señal.

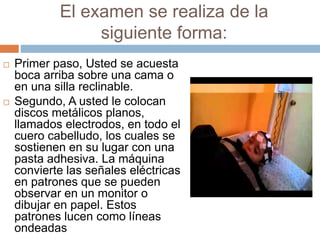

9. El examen se realiza de la
siguiente forma:
 Primer paso, Usted se acuesta
boca arriba sobre una cama o
en una silla reclinable.
 Segundo, A usted le colocan
discos metálicos planos,
llamados electrodos, en todo el
cuero cabelludo, los cuales se
sostienen en su lugar con una
pasta adhesiva. La máquina
convierte las señales eléctricas
en patrones que se pueden
observar en un monitor o
dibujar en papel. Estos
patrones lucen como líneas
ondeadas

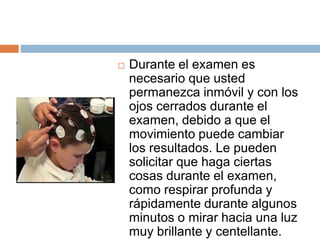

10.  Durante el examen es
necesario que usted
permanezca inmóvil y con los
ojos cerrados durante el
examen, debido a que el
movimiento puede cambiar
los resultados. Le pueden
solicitar que haga ciertas
cosas durante el examen,
como respirar profunda y
rápidamente durante algunos
minutos o mirar hacia una luz
muy brillante y centellante.

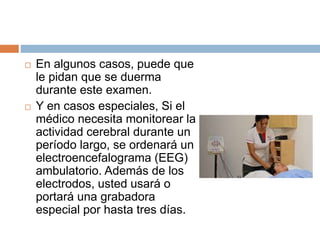

11.  En algunos casos, puede que
le pidan que se duerma
durante este examen.
 Y en casos especiales, Si el
médico necesita monitorear la
actividad cerebral durante un
período largo, se ordenará un
electroencefalograma (EEG)
ambulatorio. Además de los
electrodos, usted usará o
portará una grabadora
especial por hasta tres días.

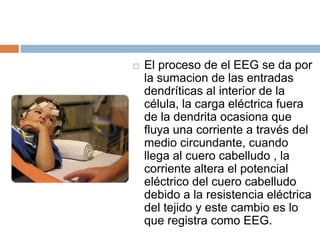

12.  El proceso de el EEG se da por
la sumacion de las entradas
dendríticas al interior de la
célula, la carga eléctrica fuera
de la dendrita ocasiona que
fluya una corriente a través del
medio circundante, cuando
llega al cuero cabelludo , la
corriente altera el potencial
eléctrico del cuero cabelludo
debido a la resistencia eléctrica
del tejido y este cambio es lo
que registra como EEG.

13. Algunas conclusiones
obtenidas:
 Describió las ondas alfa y
beta, generadas por el
cortex cerebral de los
sujetos sanos.
 Registró la actividad
cerebral durante una crisis
de ausencias (punta-onda
a tres ciclos por segundo).
 Describió los efectos de
los narcóticos sobre el
EEG.

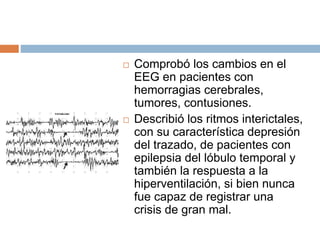

14.  Comprobó los cambios en el
EEG en pacientes con
hemorragias cerebrales,
tumores, contusiones.
 Describió los ritmos interictales,
con su característica depresión
del trazado, de pacientes con
epilepsia del lóbulo temporal y
también la respuesta a la
hiperventilación, si bien nunca
fue capaz de registrar una
crisis de gran mal.

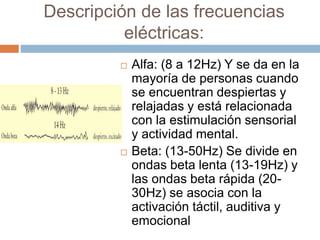

15. Descripción de las frecuencias
eléctricas:
 Alfa: (8 a 12Hz) Y se da en la
mayoría de personas cuando
se encuentran despiertas y
relajadas y está relacionada
con la estimulación sensorial
y actividad mental.
 Beta: (13-50Hz) Se divide en
ondas beta lenta (13-19Hz) y
las ondas beta rápida (20-
30Hz) se asocia con la
activación táctil, auditiva y
emocional

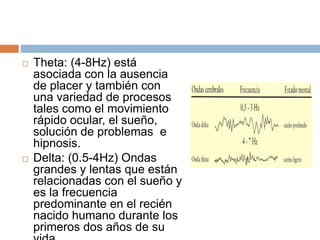

16.  Theta: (4-8Hz) está
asociada con la ausencia
de placer y también con
una variedad de procesos
tales como el movimiento
rápido ocular, el sueño,
solución de problemas e
hipnosis.
 Delta: (0.5-4Hz) Ondas
grandes y lentas que están
relacionadas con el sueño y
es la frecuencia
predominante en el recién
nacido humano durante los
primeros dos años de su

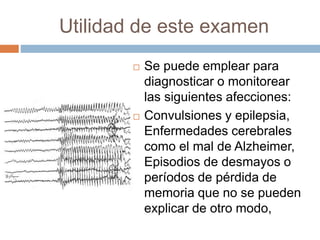

17. Utilidad de este examen
 Se puede emplear para
diagnosticar o monitorear
las siguientes afecciones:
 Convulsiones y epilepsia,
Enfermedades cerebrales
como el mal de Alzheimer,
Episodios de desmayos o
períodos de pérdida de
memoria que no se pueden
explicar de otro modo,

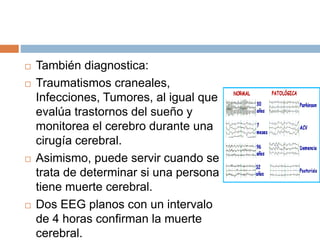

18.  También diagnostica:
 Traumatismos craneales,
Infecciones, Tumores, al igual que
evalúa trastornos del sueño y
monitorea el cerebro durante una
cirugía cerebral.
 Asimismo, puede servir cuando se
trata de determinar si una persona
tiene muerte cerebral.
 Dos EEG planos con un intervalo
de 4 horas confirman la muerte
cerebral.
