Este documento proporciona información sobre diferentes componentes electrónicos, incluyendo resistencias, condensadores, bobinas, diodos, transistores y circuitos integrados. Explica cómo funcionan y se conectan estos componentes pasivos y semiconductores, así como sus aplicaciones en circuitos eléctricos.

1. IES Alfonso Romero Barcojo Departamento de Tecnología

2. Electrónica Básica Primera parte Componentes electrónicos: Resistencias. Condensadores. Bobinas Asociación de componentes pasivos Diodos Transistores Circuitos integrados

3. COMPONENTES ELECTRÓNICOS Componentes semiconductores Componentes pasivos Se fabrican con carbón, acero, cobre. Cabe citar: Resistencias. Condensadores Bobinas Se fabrican con materiales específicos como: selenio, germanio y silicio. Cabe citar: Diodos. Transistores. Circuitos integrados

4. Oponerse al paso de la corriente longitud (l) sección (S) ρ = Resistividad Depende de: Ohmio ( Ω) Múltiplos: kΩ kiloohmio (1.10 3 Ω) MΩ megaohmio (1.10 6 Ω) Códigos de colores RESISTENCIAS Función Valor Unidades Utilidad de las resistencias: Para ajustar la tensión. Para limitar la intensidad. Montaje en serie. Montaje en paralelo.

5. PROBLEMAS Para aplicar la fórmula del cálculo de la resistencia de un conductor: Donde: La resistividad ρ se expresa en Ω . m La longitud l se expresa en m. La sección en m 2 . Ley de Ohm: V = diferencia de potencial en voltios (v) I = Intensidad en amperios (A) R = resistencia en ohmios ( Ω).

6. CONDENSADORES (I)

7. CONDENSADORES (II) Valor La capacidad C de un condensador depende de la superficie de las armaduras, de la distancia que las separa y de la naturaleza del diélectrico. C = є . S / d donde: є = constante dieléctrica d = distancia antre armaduras S = superfifice armaduras C = Q / V donde: Q = carga eléctrica que puede almacenar V = diferencia de potencial Unidades faradio (F ) Submúltiplos: μF = microfaradio (1.10 -6 F). n = nanofaradio(1.10 -9 F). p = picofaradio (1.10 -12 F).

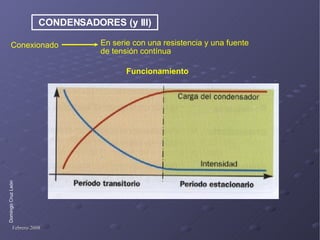

8. CONDENSADORES (y III) En serie con una resistencia y una fuente de tensión contínua Conexionado Funcionamiento

9. BOBINAS (I) Función Almacenar energía eléctrica de forma magnética para cederla en un momento determinado. Valor La autoinducción L de una bobina depende del número de espiras que forman el arrollamiento (N), del flujo magnético que la atraviesa (Φ) y de la intensidad de corriente que la recorre (I). L = N.Φ / I Unidades henrio ( H) Submúltiplos: mH = milihenrio (1.10 -3 H) μH = microhenrio (1.10 -6 H).

10. Funcionamiento BOBINAS (y II)

11. ASOCIACIÓN DE COMPONENTES PASIVOS serie paralelo Las bobinas interaccionan entre ellas generando inducciones parásitas. Sólo se asocian cuando interesa aprovechar este fenómeno. serie paralelo

12. COMPORTAMIENTO DE LOS COMPONENTES PASIVOS DESCRITOS Componente Periodo transitorio Periodo estacionario Resistencia No se distinguen diferencias entre ambos periodos. Condensador Permite un crecimiento progresivo Alcanza la tensión de la de su tensión entre bornes. fuente a la que estaba conectado. Bobina Permite un crecimiento progresivo Alcanza la intensidad máxima de la intensidad a través de ella. permitida por la resistencia y la fuente.

13. DIODOS (I) Función Actúa como un componente unidireccional, es decir, deja pasar la corriente sólo en un sentido

14. DIODOS (II)

15. DIODOS (III) Está formado por la unión de dos cristales semiconductores uno de tipo N , llamado cátodo, y otro de tipo P , llamado ánodo. Composición Polarización

16. DIODOS LUMINISCENTES. LEDS

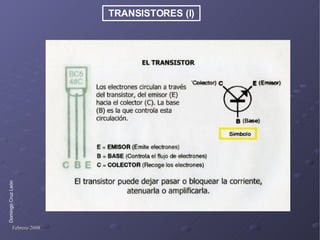

17. TRANSISTORES (I)

18. TRANSISTORES (y II) Función El transistor es un dispositivo electrónico semiconductor que se utiliza como amplificador o conmutador electrónico (llave electrónica). Se utiliza, por tanto, como amplificador, como oscilador, como rectificador y como conmutador on-off. Están formados por la unión de tres cristales semiconductores . Bipolares Existen dos clases de transistores: los bipolares y los de efecto campo Clasificación Están formados por un sustrato de material semiconductor sobre el que se funden dos islas de material semiconductor de diferente dopado. Efecto campo

19. CIRCUITOS IMPRESOS

20. CIRCUITOS INTEGRADOS En un único soporte físico, generalmente de silicio, se integran diferentes componentes individuales, pasivos y/o semiconductores, que constituyen en conjunto un sistema electrónico. Los hay de dos tipos: De carácter general: se pueden utilizar en multitud de aplicaciones. la denominación de los circuitos se corresponde con un prototipo aceptado por los fabricantes. Específico: se encargan a medida para cada aplicación concreta. Su denominación responde a códigos propios del cliente que los solicita.
