1. CFGM Instalaciones eléctricas y automáticas
ELE - Electrotecnia
CORRIENTE CONTINUA

2. CONCEPTOS
ELEMENTALES

3. Naturaleza de la electricidad
Átomo
parte más pequeña que puede existir en un
cuerpo
Núcleo
Protones (carga eléctrica positiva)
Neutrones (sin carga eléctrica)
Corteza
Electrones (carga negativa)
En estado normal, un átomo tiene carga
neutra

4. Cuerpo electrizado
Los electrones tienen movilidad
Cuerpo sin carga eléctrica
Igual número de e- que de p+
Cuerpo cargado positivamente
Falta de electrones
Cuerpo cargado negativamente
Exceso de electrones

5. Carga eléctrica
Cantidad de electricidad de un cuerpo
Se representa con la letra Q
La unidad natural sería el electrón, pero como es
un valor extremadamente pequeño, se utiliza el
Culombio (C)
1 culombio = 6,25 x 1018 electrones

6. Conductores y aislante
Conductores
Permiten la circulación electrones en su interior
Los mejores conductores son los metales:
plata, cobre, oro y aluminio (en ese orden)
Aislantes
NO permiten la circulación de electrones en su
interior
Papel, madera, aire, aceite,...

7. ¿Es lo mismo conductor que cable?

8. Corriente eléctrica
Circulación de cargas eléctricas por el interior de
un conductor
Procedimiento
Dos cuerpos con cargas distintas
Los unimos con un conductor
Por el conductor circularán electrones
Los e- irán del cuerpo negativo al positivo

9. Corriente continua o alterna
Continua
Los electrones circulan siempre en el mismo sentido
El valor es constante
Se produce con dinamos, baterías y pilas
Alterna
Los electrones cambian de sentido
El valor NO es constante
Se produce en alternadores

10. ¿Continua o alterna?

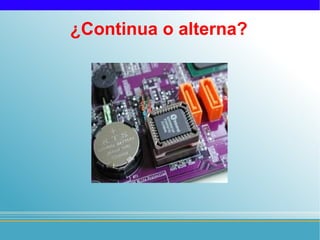

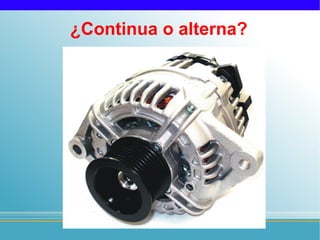

11. ¿Continua o alterna?

12. ¿Continua o alterna?

13. ¿Continua o alterna?

14. ¿Continua o alterna?

15. ¿Continua o alterna?

16. ¿Continua o alterna?

17. ¿Continua o alterna?

18. ¿Continua o alterna?

19. ¿Continua o alterna?

20. ¿Continua o alterna?

21. ¿Continua o alterna?

22. Efectos de la corriente
Caloríficos
La corriente eléctrica produce calor
Magnéticos
La corriente eléctrica crea un campo magnético
alrededor del conductor por el que circula
Químicos
La corriente descompone algunos líquidos

23. Efectos de la corriente

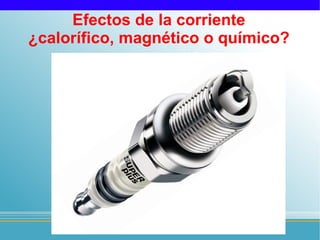

¿calorífico, magnético o químico?

24. Efectos de la corriente
¿calorífico, magnético o químico?

25. Efectos de la corriente
¿calorífico, magnético o químico?

26. Efectos de la corriente
¿calorífico, magnético o químico?

27. Efectos de la corriente
¿calorífico, magnético o químico?

28. Efectos de la corriente
¿calorífico, magnético o químico?

29. Efectos de la corriente
¿calorífico, magnético o químico?

30. Efectos de la corriente
¿calorífico, magnético o químico?
Todo sobre la sal de mesa y la electrólisis del cloruro de sodio

31. Creación de un electroimán
Electroimán: parte 1
Electroimán: parte 2
Electroimán: parte 3
Electroimán: parte 4
Electroimán: parte 5

32. Cortocircuito

33. Cortocircuito
Unimos dos puntos que tienen una diferencia de
tensión con una resistencia muy baja (próxima
a cero)
Se genera una intensidad elevadísima
+ 100 V - + 100 V -
R = 0,001
R = 100 R

34. Fusible

35. Fusible
Un conductor con una sección mucho menor que
el resto de la instalación
En caso de una sobreintensidad, se funde (se
quema)
Se abre el circuito

36. Código de colores
de las resistencias
56kΩ

37. ¿Qué resistencia tiene?

38. ¿Qué resistencia tiene?

39. ¿Qué resistencia tiene?

40. ¿Qué resistencia tiene?

41. ¿Qué resistencia tiene?

42. ¿Qué resistencia tiene?

43. ¿Qué resistencia tiene?

44. ¿Qué resistencia tiene?

45. CÁLCULO DE
CIRCUITOS

46. Resistencias en serie
Todas las resistencias son recorridas por la
misma cantidad de corriente
La tensión total es igual a la suma de la tensión
en los extremos de cada resistencia
La resistencia total es la suma de cada una
+ 100 V -
ITotal = I1 = I2 = I3
VTotal = V1 + V2 + V3
RTotal = R1 + R2 + R3
R1 R2 R3

47. Cálculo de circuitos
36.1 (p18) Tres resistencias de 10, 20 y 70Ω se conectan en
serie a una tensión de 300V. Calcular:
a) Esquema del circuito
b) Resistencia total
c) Intensidad que circula por las
resistencias
d) Tensión en extremos de cada
resistencia
e) Potencia consumida por cada
resistencia
f) Energía consumida por el
acoplamiento de resistencias en
2horas

48. Práctica 2: cálculo de resistencia
Tu resistencia
1 foto de la resistencia
Cálculo teórico de su valor y explicación
Cálculo con téster y su explicación
Foto de la resistencia con téster
Lo mismo para
2 resistencias en serie
2 resistencias en paralelo

49. Práctica 3: cálculo de circuito en
serie
19 DIC 2011
Montar en la protoboard 3 resistencias en serie
Calcular:
Intensidad por cada resistencia
Diferencia de tensión de cada resistencia
Resistencia total
Grupo 1: Ismael + Andrés
Grupo 2: Fran + Jose
Grupo 3: Airán + Cristian
Grupo 4: Adonay + Jonatan
Grupo 5: Adriel + Ernesto

50. Resistencias en paralelo
Todas las resistencias son recorridas por la
misma cantidad de corriente
La tensión total es igual a la suma de la tensión
en los extremos de cada resistencia
La resistencia total es la suma de cada una
ITotal = I1 + I2 + I3 + 100 V -
VTotal = V1 = V2 = V3
R1
1/RTotal = 1/R1 + 1/R2 + 1/R3
R2
R3

51. Práctica 5: Cálculo de circuitos
39.1 (p22) Dos resistencias de 5 y 20 Ω se conectan en
paralelo a una tensión de 100V. Calcular:
a) Esquema del circuito
b) Resistencia total
c) Intensidad total
d) Intensidad que circula por cada
resistencia
9 ENE

52. Práctica 4: cálculo de circuitos en
paralelo
9-10 ENE 2012
Montar en la protoboard 2 resistencias en paralelo
Calcular:
a) Esquema del circuito
b) Resistencia total
c) Intensidad total
d) Intensidad que circula por cada resistencia
Grupo 1: Ismael + Jonathan
Grupo 2: Fran + Airam
Grupo 3: Jose + Cristian
Grupo 4: Adonay + Ernesto + Andrés
Grupo 5:

53. Cálculo de circuitos
39.6 En el acoplamiento de
resistencias de la figura,
calcular:
Resistencia de cada rama
Resistencia total
Intensidad total
Intensidad de cada rama
120V
+ -
I1
10Ω 8Ω 6Ω
I2 5Ω 3Ω

54. Cálculo de circuitos:
cálculo de la resistencia

55. Cálculo de circuitos:
cálculo de la resistencia
11 ENE (e) 16ENE (f)

56. Cálculo de circuitos:
cálculo de la resistencia
17 ENE

57. Cálculo de circuitos:
cálculo de la resistencia
24Ene

58. Cálculo de circuitos:
cálculo de la resistencia

59. Cálculo de circuitos:
cálculo de la resistencia
23ene

60. Cálculo de circuitos:
cálculo de la resistencia
23ENE
