Este documento trata sobre circuitos eléctricos en corriente alterna. Explica los tipos de corriente eléctrica, las magnitudes eléctricas como intensidad, diferencia de potencial y resistencia, así como conceptos de energía, potencia y consumo eléctrico. También describe aplicaciones del electromagnetismo como transformadores, motores y generadores. Por último, cubre medidas de seguridad para prevenir riesgos de accidentes eléctricos.

1. Circuitos en corriente alterna

2. Índice 1.- La corriente eléctrica. La corriente eléctrica. Tipos de corriente. Esquemas eléctricos. Simbología. 2.- Magnitudes eléctricas. Carga e intensidad eléctricas. Diferencia de potencial. Resistencia eléctrica. Energía eléctrica. Potencia eléctrica. Consumo. 3.- Electromagnetismo. Transformadores. Relés. Timbres. Motores eléctricos. Generadores. Fuentes de alimentación Magnetotérmicos y diferenciales. Fusibles. 4.- Prevención de riesgos. Efectos de la corriente eléctrica. Medidas preventivas.

3. La corriente eléctrica: Es el desplazamiento de electrones por el interior de un conductor. Tipos de corriente: Los electrones oscilan alternativamente en uno y otro sentido según cambie la polaridad del generador. La cantidad de electrones que pasan por un punto es variable. Los generadores de corriente alterna se llaman alternadores. Su obtención se basa en el electromagnetismo. La corriente eléctrica de las viviendas es alterna - Los electrones siempre van en la misma dirección de (-) a (+). - La cantidad de electrones que pasan por un punto es constante. - Se obtiene cuando se utilizan pilas, baterías, dinamos. - Su obtención se basa en la transformación de energía química en eléctrica. Hay que utilizarlo cerca del generador. Si se aleja, las pérdidas son muy elevadas. Alterna Continua

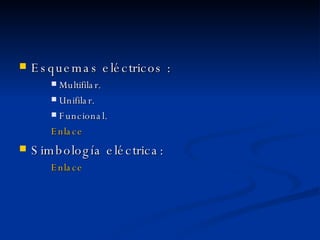

4. Esquemas eléctricos : Multifilar. Unifilar. Funcional. Enlace Simbología eléctrica: Enlace

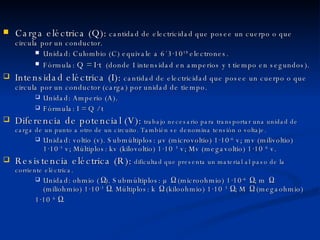

5. Carga eléctrica (Q): cantidad de electricidad que posee un cuerpo o que circula por un conductor. Unidad: Culombio (C) equivale a 6´3·10 18 electrones. Fórmula: Q = I·t (donde I intensidad en amperios y t tiempo en segundos). Intensidad eléctrica (I): cantidad de electricidad que posee un cuerpo o que circula por un conductor (carga) por unidad de tiempo. Unidad: Amperio (A). Fórmula: I = Q / t Diferencia de potencial (V): trabajo necesario para transportar una unidad de carga de un punto a otro de un circuito. También se denomina tensión o voltaje. Unidad: voltio (v). Submúltiplos: µv (microvoltio) 1·10 -6 v; mv (milivoltio) 1·10 -3 v; Múltiplos: kv (kilovoltio) 1·10 3 v; Mv (megavoltio) 1·10 6 v. Resistencia eléctrica (R): dificultad que presenta un material al paso de la corriente eléctrica. Unidad: ohmio ( Ω ). Submúltiplos: µ Ω (microohmio) 1·10 -6 Ω ; m Ω (miliohmio) 1·10 -3 Ω . Múltiplos: k Ω (kiloohmio) 1·10 3 Ω ; M Ω (megaohmio) 1·10 6 Ω .

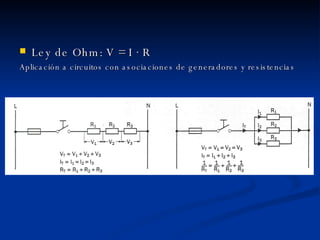

6. Ley de Ohm: V = I · R Aplicación a circuitos con asociaciones de generadores y resistencias

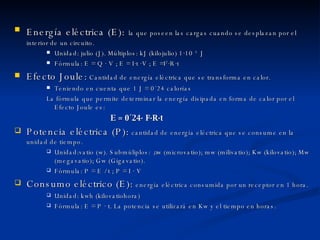

7. Energía eléctrica (E): la que poseen las cargas cuando se desplazan por el interior de un circuito. Unidad: julio (J). Múltiplos: kJ (kilojulio) 1·10 3 J Fórmula: E = Q · V ; E = I·t ·V ; E =I 2 ·R·t Efecto Joule: Cantidad de energía eléctrica que se transforma en calor. Teniendo en cuenta que 1 J = 0´24 calorías La fórmula que permite determinar la energía disipada en forma de calor por el Efecto Joule es: E = 0´24· I 2 ·R·t Potencia eléctrica (P): cantidad de energía eléctrica que se consume en la unidad de tiempo. Unidad:vatio (w). Submúliplos: μ w (microvatio); mw (milivatio); Kw (kilovatio); Mw (megavatio); Gw (Gigavatio). Fórmula: P = E / t ; P = I · V Consumo eléctrico (E): energía eléctrica consumida por un receptor en 1 hora. Unidad: kwh (kilovatiohora) Fórmula: E = P · t. La potencia se utilizará en Kw y el tiempo en horas.

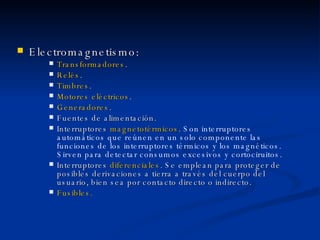

8. Electromagnetismo: Transformadores . Relés . Timbres . Motores eléctricos . Generadores . Fuentes de alimentación. Interruptores magnetotérmicos . Son interruptores automáticos que reúnen en un solo componente las funciones de los interruptores térmicos y los magnéticos. Sirven para detectar consumos excesivos y cortociruitos. Interruptores diferenciales . Se emplean para proteger de posibles derivaciones a tierra a través del cuerpo del usuario, bien sea por contacto directo o indirecto. Fusibles.

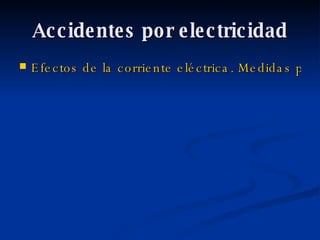

9. Accidentes por electricidad Efectos de la corriente eléctrica. Medidas preventivas.
