1. ELECTRONICA
NOCIONES BASICAS

2. ¿Qué es ELECTRONICA?
La electrónica es el campo de la ingeniería y de
la física aplicada, relativo al diseño y aplicación
de dispositivos, por lo general circuitos
electrónicos, cuyo funcionamiento depende del
electrones para la generación,
recepción, almacenamiento de
flujo de
transmisión,
información.
Esta información puede consistir en voz o música como en
un receptor de radio, en una imagen en una pantalla de
televisión, o en números u otros datos en un ordenador o
computadora.

3. Corriente electrónica
Debido a la agitación térmica normal o al
calor externo, algunos electrones de la
última órbita de un átomo se liberan. Ellos
permanecen libres sólo una fracción de
segundo, pero, en un momento dado, hay
millones o trillones de electrones libres en
una sustancia particular.
Si estos electrones se mueven en una misma dirección,
tenemos lo que se conoce como flujo de corriente o
corriente electrónica.

4. UN POCO DE HISTORIA
La introducción de los tubos de vacío a
comienzos del siglo XX propició el rápido
crecimiento de la electrónica moderna.
 La manipulación de señales que no se podían realizar
con los circuitos telefónicos y telegráficos antiguos
 Utilización de los tubos de vacío para amplificar las
señales de radio y de sonido débiles, y además podían
superponerse señales de sonido a las ondas de radio.
 El desarrollo de una amplia variedad de tubos,
diseñados para funciones especializadas, posibilitó el
rápido avance de la tecnología de comunicación radial
antes de la II Guerra Mundial.
 El desarrollo de las primeras computadoras, durante la
guerra y poco después de ella.

5. El transistor,
completamente
inventado en 1948, ha reemplazado casi
al tubo de vacío en la mayoría de sus
aplicaciones.
Con la incorporación de un conjunto de materiales
semiconductores y contactos eléctricos, el transistor permite
las mismas funciones que el tubo de vacío, pero con un
costo, peso y potencia más bajos, y una mayor
fiabilidad.
Las investigaciones asociadas con la iniciativa de exploración
del espacio, llevó al desarrollo, en la década de 1970, del
circuito integrado. Estos dispositivos pueden contener
centenares de miles de transistores en un pequeño trozo de
material, permitiendo la construcción de circuitos electrónicos
complejos, como los de los microordenadores o
microcomputadoras, equipos de sonido y vídeo, y satélites de
comunicaciones.

6. Estudios recientes han mostrado que la electrónica:
•genera y estimula a mas del 40% de la producción mundial
y del movimiento de las bolsas de valores del mundo
•contribuye con mas del 35% del incremento anual de la
demanda de empleos.
Teniendo en cuenta que estas
tendencias marcan un ritmo vertiginoso
de crecimiento, debemos prepararnos
para afrontar un futuro en el que las
nuevas tecnologías avanzarán a una
velocidad avasallante.

7. COMPONENTES ELECTRONICOS
En un sistema electrónico como los radios, televisores,
equipos de sonido o computadores, se encuentran
una gran cantidad de elementos, que al agruparse
en bloque forman los llamados CIRCUITOS.
Los circuitos electrónicos constan de componentes
electrónicos interconectados. Estos componentes se
clasifican en dos categorías: activos o pasivos.
Entre los pasivos se incluyen las resistencias, los
condensadores y las bobinas.
Los considerados activos incluyen las baterías (o
pilas), los generadores, los tubos de vacío y los
transistores

8. Son los componentes que mas se
encuentran en los aparatos
electrónicos y su función
básicamente es la de limitar o
controlar la corriente en los
circuitos.
Son de dos tipos principalmente:
• Resistencias fijas
•Resistencias Variables
RESISTENCIAS O RESISTORES

9. Unidad de medida
Toda resistencia presenta una cierta cantidad de ohmios, que
es la unidad de medida. Para los diagramas y formulas, esta
unidad se representa con la letra griega omega. El nombre de
esta unidad se adoptó en homenaje de George Simon Ohm,
quien descubrió la ley llamada "Ley de Ohm".
Además de su tipo, y su valor en ohmios, las resistencias
tienen una característica adicional. Se llama voltaje y
representa cuánta energía se disipa en ellas, ya que cuando
circula corriente por una resistencia, se produce calor a su
alrededor.
Este voltaje determina el tamaño físico de las resistencias
siendo las más grandes las de mayor voltaje.

10. Símbolo de las resistencias
Código de colores para identificación de las resistencias
El código de colores de las
resistencias es un método
de indicar el valor en
de
Ohmios y el rango
tolerancia o precisión.
No es un código secreto,
por el contrario, se ha
hecho lo más fácil posible
con el fin de facilitar su uso.
Cualquiera lo puede
aprender fácilmente.

11. Cuando se va a leer el código de colores de una resistencia, se
debe colocar de esta forma:
•La banda de color que está más cerca al borde es el primer
número.
•Cada color representa un número en particular de acuerdo
a las siguientes consideraciones:
1. La primera banda representa la primera cifra.
2. La segunda banda representa la segunda cifra.
3.La tercera banda representa el número de ceros que
siguen a los dos primeros números.
4.La cuarta banda representa la tolerancia. Esta es
usualmente dorada que representa un 5%; o plateada
que es el 10%.

12. NEGRO 0
MARRÓN 1
ROJO 2
NARANJA 3
AMARILLO 4
VERDE 5
AZUL 6
VIOLETA 7
GRIS 8
BLANCO 9
•Para resolver el problema
de la escritura de ceros, se
ha creado la
científica. Utiliza
notación
letras y
siglas para indicar Miles y
Millones de la siguiente
forma:
•K = Kilo, que significa
mil, o tres ceros (000)
•M = Mega, que
significa millón, o seis
ceros (000000).

13. CONDENSADORES O CAPACITORES
Un condensador, está formado por dos placas metálicas
separadas por unmaterial aislante llamado "dieléctrico".
Su función principal es almacenar energía eléctrica en forma
temporal.
Los condensadores fijos se dividen:
•polarizados o electrolíticos (de aluminio y
tantalio)
•no polarizados (poliéster, mica, cerámica y
papel)
Los condensadores variables se clasifican en:
•condensadores con dieléctrico de aire
•condensadores con M
dS
ia
en
c
lc
éh
e
cz
tricode mica.

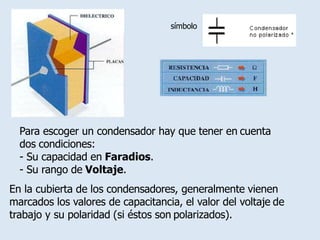

14. símbolo
Para escoger un condensador hay que tener en cuenta
dos condiciones:
- Su capacidad en Faradios.
- Su rango de Voltaje.
En la cubierta de los condensadores, generalmente vienen
marcados los valores de capacitancia, el valor del voltaje de
trabajo y su polaridad (si éstos son polarizados).

15. BOBINAS Y TRANSFORMADORES
Las bobinas reciben también el nombre de inductores y están
formadas por varias vueltas o espiras de alambre de cobre
enrolladas entre si.
Cuando tenemos varias bobinas enrolladas en un mismo
núcleo se forma un transformador.
La principal función:
• bobinas: oponerse al cambio de la corriente
•transformadores: aumentar o disminuir el voltaje y la
corriente.
Unidad de medida: el henrio
Símbolo de las bobinas :

16. Los tipos de bobinas son:
•de núcleo de aire
•de núcleo de hierro
•de núcleo de ferrita.
Los tipos de transformadores son:
•de fuerza o de poder
•de audio,
•de pulsos
•de radiofrecuencia.
Según el material del núcleo, se dividen en:
•Transformadores con núcleo de aire
•Transformadores con núcleo de hierro
•Transformadores con núcleo de ferrita
Símbolo de los transformadores:

17. SEMICONDUCTORES
También llamados componentes de estado sólido, son
aquellos que se fabrican con material semiconductor como
el silicio o el germanio.
•DIODOS
•SCR (RECTIFICADOR CONTROLADO
DE SILICIO)
•TRIACS
•TRANSISTORES
•SEMICONDUCTORES OPTICOS

18. Un semiconductor es un componente que no es directamente un
conductor de corriente, pero tampoco es un aislante.
Depende del campo eléctrico donde se encuentre
En un conductor, la corriente es debida al movimiento de las
cargas negativas (electrones).
En los semiconductores se producen corrientes producidas por
el movimiento de electrones, como de las cargas positivas
(huecos).
Los semiconductores son aquellos elementos perteneciente al
grupo IV de la Tabla Periódica (Silicio, Germanio, etc.
Generalmente a estos se le introducen átomos de otros
elementos, denominados impurezas, de forma que la corriente
se deba primordialmente a los electrones o a los huecos,
dependiendo de la impureza introducida (dopaje).

19. Semiconductor tipo N
Un Semiconductor tipo N se obtiene llevando a cabo un
proceso de dopado, añadiendo un cierto tipo de átomos al
semiconductor para poder aumentar el número de portadores
de carga libres (en este caso, negativas).
El propósito del dopaje tipo N es el de producir abundancia
de electrones portadores en el material

20. Semiconductor tipo P
Un Semiconductor tipo P se obtiene llevando a cabo un proceso
de dopado, añadiendo un cierto tipo de átomos al semiconductor
para poder aumentar el número de portadores de carga libres (en
este caso positivos).
El propósito del dopaje tipo P es el de crear abundancia de
huecos

22. Aceptadores Y Donadores
Se denomina semiconductor puro aquél en que los átomos que
lo constituyen son todos del mismo tipo (por ejemplo de
germanio), es decir no tiene ninguna clase de impureza.
Si a un semiconductor puro como el silicio o el germanio, se le
añade una pequeña cantidad de átomos distintos (por ejemplo
arsénico, fósforo, etc). Se transforma en un semiconductor
impuro.
A las impurezas se las clasifica en donadoras y aceptadoras.

23. DIODOS O RECTIFICADORES
Son componentes fabricados con material semiconductor y
tienen dos elementos llamados ánodo y cátodo. Su principal
función es permitir el paso de la corriente en una sola dirección
y por esta razón su aplicación más importante es la de
convertir corriente alterna en continua.
Los principales tipos son:
•diodo rectificador.
•diodo zener
•diodo emisor de luz o LED

24. Símbolo del diodo.
La dirección de la corriente es siempre
en sentido contrario a donde apunta la
flecha.
La corriente se mueve de un polo negativo a uno positivo. El
lado del símbolo que tiene la flecha indica el terminal negativo
o Cátodo, y al otro lado el positivo o Ánodo.
El diodo debe conectarse en la posición correcta y al igual que
un condensador electrolítico tiene polaridad.

25. LED (Diodo emisor de luz)
Es importante recordar que el LED, como
todos los diodos, tiene polaridad. El
Cátodo se indica generalmente por un
borde plano o por un terminal más corto
que el otro.
SCR (Rectificador Controlado de
Silicio)
El SCR es un suiche electrónico, que se
cierra cuando se le aplica un voltaje
positivo en su compuerta o "Gate".
Los SCR's se utilizan en una gran cantidad de circuitos, desde
alarmas contra ladrones hasta equipos de luces rítmicas y
secuenciales

26. El transistor, inventado en 1948, es
uno de los avances tecnológicos más
importantes de nuestra época
TRANSISTORES
El transistor es un componente de estado
sólido que tiene tres terminales o
conexiones. Su descubrimiento e
industrialización marcaron el inicio de una
verdadera revolución electrónica.
Tiene dos funciones
principales:
como amplificador de
señales
como suiche electrónico.

27. Existen dos tipos de transistores:
BIPOLARES
Se clasifican en transistores NPN y PNP según el tipo de
material empleado en su fabricación.
DE EFECTO DE CAMPO
Se clasifican en canal N y
en canal P. También existe
el tipo MOSFET, muy
empleado en aparatos de
comunicaciones. (controla
fácilmente corrientes altas)

28. La identificación correcta de los
terminales de los transistores es
importante, si se conecta mal, puede
dañarse muy fácil.
Como la apariencia física o forma de
muchos transistores es idéntica, la única
manera o sistema para distinguir unos
de otros, es marcarlos por medio de una
referencia o sistema de numeración.
La mayoría de los transistores de tipo
americano, se numeran empezando con
el prefijo 2N, por ejemplo: 2N3906,
2N2222, 2N3055, etc.

29. CIRCUITOS INTEGRADOS

 la miniaturización
producción en serie de todo tipo de
aparatos:
 radios, televisores,
radiotransmisores, computadores y
muchos otros, a bajo costo.
Un circuito integrado, es la unión de muchos componentes,
especialmente transistores y diodos en un solo empaque o
encapsulado.
Es el componente más importante y usado en la electrónica
moderna.
Gracias a el se ha podido lograr:

30. Existen dos tipos de circuitos
integrados:
 digitales
 análogos o lineales
Su función principal es remplazar circuitos completos, que se
fabrican tradicionalmente con muchos componentes, por un
solo componente.

31. TUBOS ELECTRONICOS DE VACIO
Los tubos electrónicos de vacío, forman más parte de la historia
que de las aplicaciones reales en la electrónica moderna.
Actualmente han sido reemplazados en casi todas sus funciones
por los transistores y los circuitos integrados.
Su función principalmente es controlar el paso de la corriente
eléctrica o actuar como amplificador de señal.
Los principales tipos son:
•el diodo
•el tríodo
•el pentodo
•el tubo de rayos catódicos
o pantalla de TV (el cual se
sigue utilizando en la
actualidadMeSanncthteeezlevisoresy
monitores de computador)

32. SUICHES O INTERRUPTORES
Estos podrían considerarse como un elemento eléctrico y no
electrónico. Hay algunos tipos, muy aplicados en la electrónica.
Los suiches o interruptores permiten o interrumpen el paso de la
corriente por un circuito.
También se utilizan para dirigir una señal a diferentes puntos.
Los principales tipos son:
•Deslizante
•de palanca
•pulsador
•Rotatorio
•electromagnético o relé
•de mercurio
•de estado sólido.

33. MICROFONOS Y PARLANTES
Los micrófonos y parlantes pertenecen a un grupo llamado
de componentes llamados transductores, los cuales son
componentes que convierten un tipo de energía en otro.
Los micrófonos convierten ondas sonoras o vibraciones en una
corriente eléctrica variable que tiene la misma forma de las
ondas sonoras que reciben. Esta corriente se debe amplificar
posteriormente por medio de otros circuitos, para ser
escuchada a través de auto-parlantes.

34. Los parlantes cumplen la función contraria, es decir,
convierte corriente eléctrica variable en ondas sonoras.
Los principales tipos de micrófonos son:
•de carbón
•Dinámico
•de condensador
•de cristal.
Los parlantes principales son:
•el magnético
• el de cristal.
Un tipo especial es:
•el parlante de auM
dM
S
ífa
on
c
nh
e
oz
.

35. BATERIAS O PILAS
Las baterías o pilas son componentes muy utilizado, ya que los
circuitos electrónicos modernos consumen poca energía y por lo
tanto se pueden alimentar con ellas.
El propósito de una batería, es suministrar energía eléctrica a
los circuitos electrónicos.
Los principales tipos son:
•comunes o de carbón
•Alcalinas
•de níquel-cadmio
•de mercurio
•de plomo-ácido (que son las que utilizan los automóviles.

36. También se clasifican según:
•su voltaje de salida
•la corriente en Amperios/Hora
Esto quiere decir, cuánto tiempo pueden entregar un voltaje
determinado sin descargarse.
Algunos tipos se pueden recargar con el fin de ser utilizadas
muchas veces.
Otras, como las de litio, presentan una larga duración (hasta
cinco años) en aparatos de bajo consumo como:
•Relojes
•circuitos de computador
•Calculadoras
•otros.

37. LEYES DE LOS CIRCUITOS
Para analizar matemáticamente los circuitos se han
desarrollado diferentes teoremas y leyes los cuales nos dan
a conocer el valor que cada una de las variables que
intervienen en un circuito, como es el caso de la Corriente,
Voltaje, Resistencia, etc. los cuales se utilizan para cada uno
de los componentes del Circuito
Los siguientes son algunos de los teoremas y leyes mas
importantes utilizados en el análisis de Circuitos
Ley de Ohm
Leyes de Kirchoff

38. La corriente fluye por un circuito eléctrico siguiendo varias leyes
definidas. La ley básica del flujo de la corriente es la ley de
Ohm, así llamada en honor a su descubridor, el físico alemán
Georg Ohm. Según la ley de Ohm, la cantidad de corriente que
fluye por un circuito formado por resistencias puras es
directamente proporcional a la fuerza electromotriz aplicada al
circuito, e inversamente proporcional a la resistencia total del
circuito.
Esta ley suele expresarse mediante la fórmula:
I = V/R
•siendo I la intensidad de corriente en amperios
•V la fuerza electromotriz, tensión o diferencia de potencial en voltios
•R la resistencia en ohmios.
LEY DE OHM

39. La ley de Ohm se aplica a todos los circuitos eléctricos, tanto
a los de corriente continua (CC) como a los de corriente
alterna (CA), aunque para el análisis de circuitos complejos y
circuitos de CA deben emplearse principios adicionales que
incluyen inductancias y capacitancias.
Un circuito en serie es aquél en que los dispositivos o
elementos del circuito están dispuestos de tal manera que la
totalidad de la corriente pasa a través de cada elemento sin
división ni derivación en circuitos paralelos.
Cuando en un circuito hay dos o más resistencias en serie, la
resistencia total se calcula sumando los valores de dichas
resistencias. Si las resistencias están en paralelo, el valor
total de la resistencia del circuito se obtiene mediante la
fórmula
