Este documento resume conceptos básicos de electricidad como el transformador, la corriente continua, el transistor, el protoboard, el diodo, el condensador, la corriente alterna, la resistencia, la pila seca, el sensor y el LED. Explica brevemente el funcionamiento, componentes e historia del transformador, así como las características de la corriente continua y alterna.

1. TRANFORMADOR
Y CORRIENTE
CONTINUA
Ricardo Alonso Granados Rincón
Yeison Fabián Orjuela Quintana
Institución Educativa Carlos Arturo
Torres Peña
Santa Rosa de Viterbo
2016

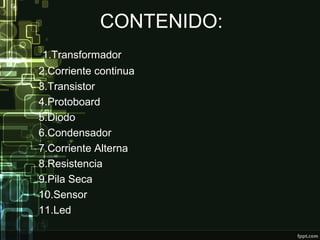

2. CONTENIDO:
1.Transformador
2.Corriente continua
3.Transistor
4.Protoboard
5.Diodo
6.Condensador
7.Corriente Alterna
8.Resistencia
9.Pila Seca
10.Sensor
11.Led

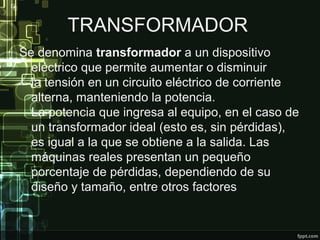

3. TRANSFORMADOR
Se denomina transformador a un dispositivo
eléctrico que permite aumentar o disminuir
la tensión en un circuito eléctrico de corriente
alterna, manteniendo la potencia.
La potencia que ingresa al equipo, en el caso de
un transformador ideal (esto es, sin pérdidas),
es igual a la que se obtiene a la salida. Las
máquinas reales presentan un pequeño
porcentaje de pérdidas, dependiendo de su
diseño y tamaño, entre otros factores

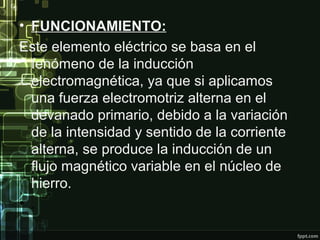

4. • FUNCIONAMIENTO:
Este elemento eléctrico se basa en el
fenómeno de la inducción
electromagnética, ya que si aplicamos
una fuerza electromotriz alterna en el
devanado primario, debido a la variación
de la intensidad y sentido de la corriente
alterna, se produce la inducción de un
flujo magnético variable en el núcleo de
hierro.
• .

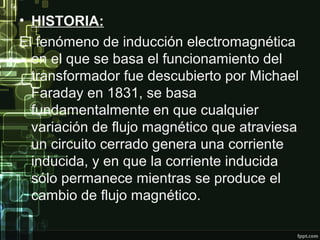

5. • HISTORIA:
El fenómeno de inducción electromagnética
en el que se basa el funcionamiento del
transformador fue descubierto por Michael
Faraday en 1831, se basa
fundamentalmente en que cualquier
variación de flujo magnético que atraviesa
un circuito cerrado genera una corriente
inducida, y en que la corriente inducida
sólo permanece mientras se produce el
cambio de flujo magnético.

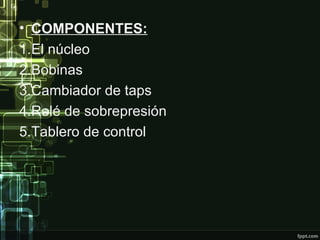

6. • COMPONENTES:
1.El núcleo
2.Bobinas
3.Cambiador de taps
4.Relé de sobrepresión
5.Tablero de control

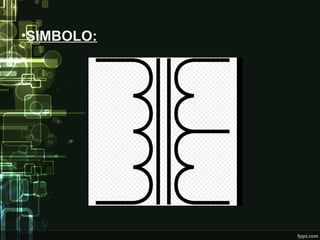

7. •SIMBOLO:

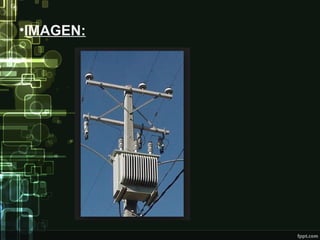

8. •IMAGEN:

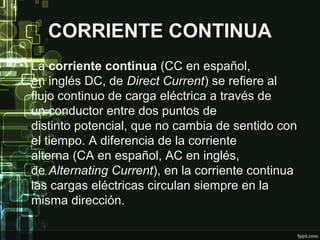

9. CORRIENTE CONTINUA
• La corriente continua (CC en español,
en inglés DC, de Direct Current) se refiere al
flujo continuo de carga eléctrica a través de
un conductor entre dos puntos de
distinto potencial, que no cambia de sentido con
el tiempo. A diferencia de la corriente
alterna (CA en español, AC en inglés,
de Alternating Current), en la corriente continua
las cargas eléctricas circulan siempre en la
misma dirección.

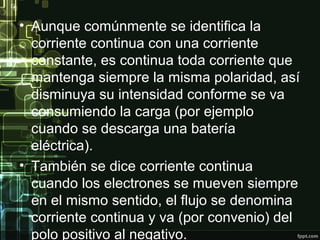

10. • Aunque comúnmente se identifica la
corriente continua con una corriente
constante, es continua toda corriente que
mantenga siempre la misma polaridad, así
disminuya su intensidad conforme se va
consumiendo la carga (por ejemplo
cuando se descarga una batería
eléctrica).
• También se dice corriente continua
cuando los electrones se mueven siempre
en el mismo sentido, el flujo se denomina
corriente continua y va (por convenio) del
polo positivo al negativo.

11. • POLARIDAD:
• Generalmente los aparatos de corriente
continua no suelen incorporar protecciones
frente a un eventual cambio de polaridad, lo que
puede acarrear daños irreversibles en el
aparato. Para evitarlo, y dado que la causa del
problema es la colocación inadecuada de las
baterías, es común que los aparatos incorporen
un diagrama que muestre cómo deben
colocarse; así mismo, los contactos se
distinguen empleándose convencionalmente un
muelle metálico para el polo negativo y una
placa para el polo positivo

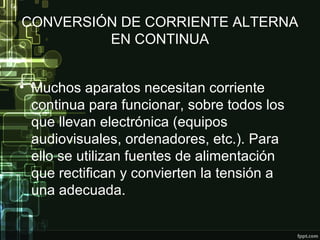

12. CONVERSIÓN DE CORRIENTE ALTERNA
EN CONTINUA
• Muchos aparatos necesitan corriente
continua para funcionar, sobre todos los
que llevan electrónica (equipos
audiovisuales, ordenadores, etc.). Para
ello se utilizan fuentes de alimentación
que rectifican y convierten la tensión a
una adecuada.

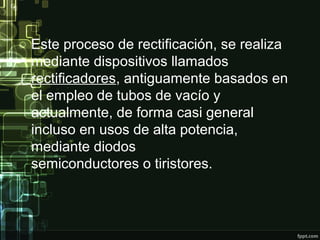

13. Este proceso de rectificación, se realiza
mediante dispositivos llamados
rectificadores, antiguamente basados en
el empleo de tubos de vacío y
actualmente, de forma casi general
incluso en usos de alta potencia,
mediante diodos
semiconductores o tiristores.

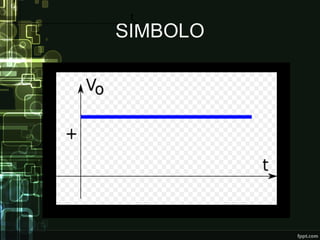

14. SIMBOLO

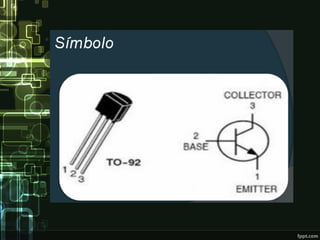

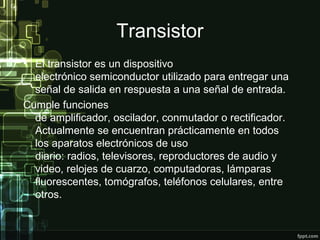

15. Transistor
• El transistor es un dispositivo
electrónico semiconductor utilizado para entregar una
señal de salida en respuesta a una señal de entrada.
Cumple funciones
de amplificador, oscilador, conmutador o rectificador.
Actualmente se encuentran prácticamente en todos
los aparatos electrónicos de uso
diario: radios, televisores, reproductores de audio y
video, relojes de cuarzo, computadoras, lámparas
fluorescentes, tomógrafos, teléfonos celulares, entre
otros.

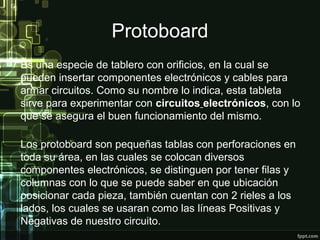

17. Protoboard
Es una especie de tablero con orificios, en la cual se
pueden insertar componentes electrónicos y cables para
armar circuitos. Como su nombre lo indica, esta tableta
sirve para experimentar con circuitos electrónicos, con lo
que se asegura el buen funcionamiento del mismo.
Los protoboard son pequeñas tablas con perforaciones en
toda su área, en las cuales se colocan diversos
componentes electrónicos, se distinguen por tener filas y
columnas con lo que se puede saber en que ubicación
posicionar cada pieza, también cuentan con 2 rieles a los
lados, los cuales se usaran como las líneas Positivas y
Negativas de nuestro circuito.

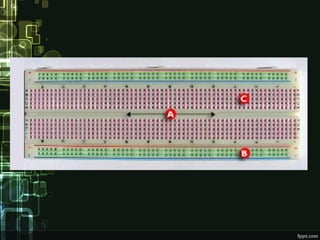

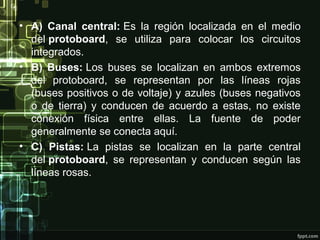

18. • A) Canal central: Es la región localizada en el medio
del protoboard, se utiliza para colocar los circuitos
integrados.
• B) Buses: Los buses se localizan en ambos extremos
del protoboard, se representan por las líneas rojas
(buses positivos o de voltaje) y azules (buses negativos
o de tierra) y conducen de acuerdo a estas, no existe
conexión física entre ellas. La fuente de poder
generalmente se conecta aquí.
• C) Pistas: La pistas se localizan en la parte central
del protoboard, se representan y conducen según las
líneas rosas.

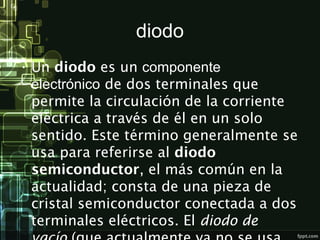

20. diodo
• Un diodo es un componente
electrónico de dos terminales que
permite la circulación de la corriente
eléctrica a través de él en un solo
sentido. Este término generalmente se
usa para referirse al diodo
semiconductor, el más común en la
actualidad; consta de una pieza de
cristal semiconductor conectada a dos
terminales eléctricos. El diodo de

21. • Los primeros diodos eran válvulas o
tubos de vacío, también llamados
válvulas termoiónicas constituidos por
dos electrodos rodeados de vacío en
un tubo de cristal, con un aspecto
similar al de las lámparas
incandescentes. El invento fue
desarrollado en 1904 por John
Ambrose Fleming, empleado de la
empresa Marconi, basándose en
observaciones realizadas por
Thomas Alba Edison.

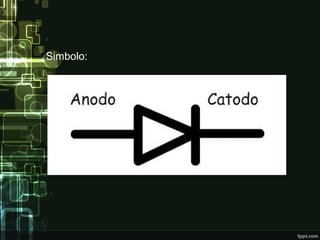

22. Simbolo:

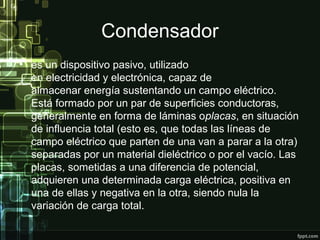

23. Condensador
• es un dispositivo pasivo, utilizado
en electricidad y electrónica, capaz de
almacenar energía sustentando un campo eléctrico.
Está formado por un par de superficies conductoras,
generalmente en forma de láminas oplacas, en situación
de influencia total (esto es, que todas las líneas de
campo eléctrico que parten de una van a parar a la otra)
separadas por un material dieléctrico o por el vacío. Las
placas, sometidas a una diferencia de potencial,
adquieren una determinada carga eléctrica, positiva en
una de ellas y negativa en la otra, siendo nula la
variación de carga total.

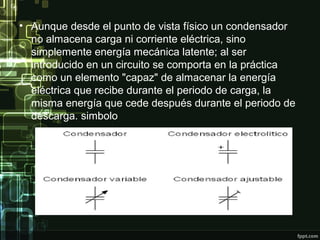

24. • Aunque desde el punto de vista físico un condensador
no almacena carga ni corriente eléctrica, sino
simplemente energía mecánica latente; al ser
introducido en un circuito se comporta en la práctica
como un elemento "capaz" de almacenar la energía
eléctrica que recibe durante el periodo de carga, la
misma energía que cede después durante el periodo de
descarga. simbolo

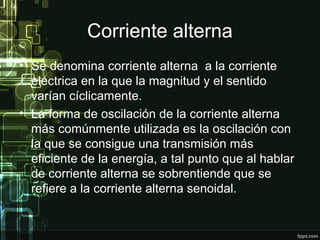

25. Corriente alterna
• Se denomina corriente alterna a la corriente
eléctrica en la que la magnitud y el sentido
varían cíclicamente.
• La forma de oscilación de la corriente alterna
más comúnmente utilizada es la oscilación con
la que se consigue una transmisión más
eficiente de la energía, a tal punto que al hablar
de corriente alterna se sobrentiende que se
refiere a la corriente alterna senoidal.

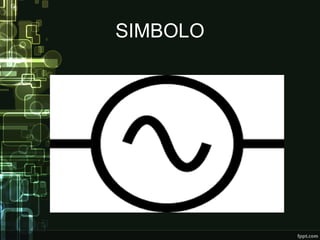

26. SIMBOLO

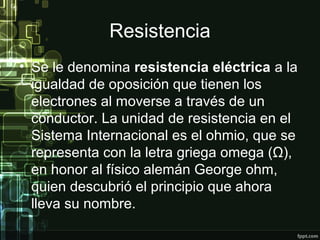

27. Resistencia
• Se le denomina resistencia eléctrica a la
igualdad de oposición que tienen los
electrones al moverse a través de un
conductor. La unidad de resistencia en el
Sistema Internacional es el ohmio, que se
representa con la letra griega omega (Ω),
en honor al físico alemán George ohm,
quien descubrió el principio que ahora
lleva su nombre.

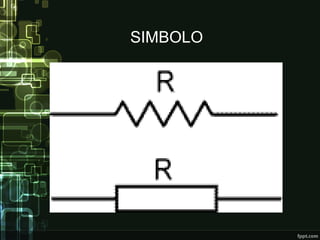

28. SIMBOLO

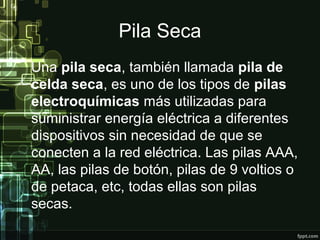

29. Pila Seca
Una pila seca, también llamada pila de
celda seca, es uno de los tipos de pilas
electroquímicas más utilizadas para
suministrar energía eléctrica a diferentes
dispositivos sin necesidad de que se
conecten a la red eléctrica. Las pilas AAA,
AA, las pilas de botón, pilas de 9 voltios o
de petaca, etc, todas ellas son pilas
secas.

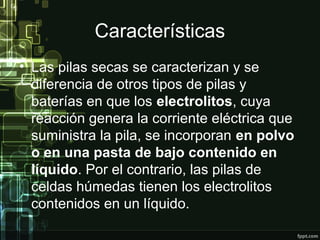

30. Características
• Las pilas secas se caracterizan y se
diferencia de otros tipos de pilas y
baterías en que los electrolitos, cuya
reacción genera la corriente eléctrica que
suministra la pila, se incorporan en polvo
o en una pasta de bajo contenido en
líquido. Por el contrario, las pilas de
celdas húmedas tienen los electrolitos
contenidos en un líquido.

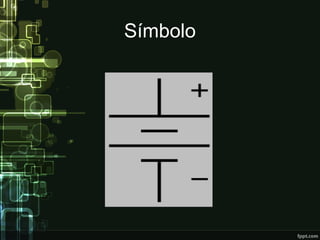

31. Símbolo

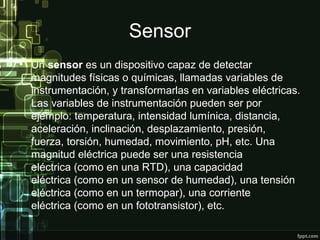

32. Sensor
• Un sensor es un dispositivo capaz de detectar
magnitudes físicas o químicas, llamadas variables de
instrumentación, y transformarlas en variables eléctricas.
Las variables de instrumentación pueden ser por
ejemplo: temperatura, intensidad lumínica, distancia,
aceleración, inclinación, desplazamiento, presión,
fuerza, torsión, humedad, movimiento, pH, etc. Una
magnitud eléctrica puede ser una resistencia
eléctrica (como en una RTD), una capacidad
eléctrica (como en un sensor de humedad), una tensión
eléctrica (como en un termopar), una corriente
eléctrica (como en un fototransistor), etc.

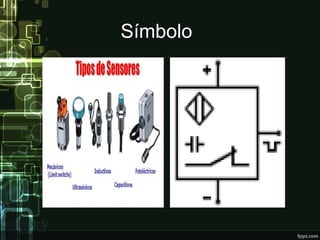

33. Símbolo

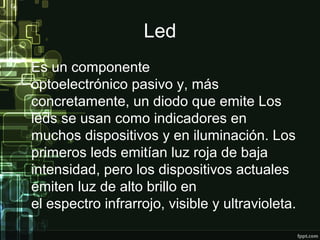

34. Led
Es un componente
optoelectrónico pasivo y, más
concretamente, un diodo que emite Los
leds se usan como indicadores en
muchos dispositivos y en iluminación. Los
primeros leds emitían luz roja de baja
intensidad, pero los dispositivos actuales
emiten luz de alto brillo en
el espectro infrarrojo, visible y ultravioleta.

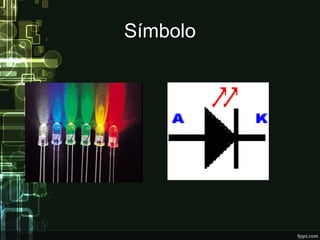

35. Símbolo

36. Gracias por su
atención
