1. ELECTRÓNICA BÁSICA
DOCENTE: CLAUDIA M.ARDILA RODRIGUEZ
ÁREA:TECNOLOGÍA E INFORMÁTICA
GRADO: 10°

2. Área de la ciencia y la tecnología que trata de los
fenómenos físicos que tienen lugar al producirse el
movimiento de partículas cargadas en el vacío, los
gases y los semiconductores. Da soporte a las
tecnologías de la información, es decir, tecnologías que
permiten la adquisición, producción, almacenamiento,
procesado, comunicación y presentación de datos
contenidos en todo tipo de señales físicas (acústicas,
ópticas, eléctricas, etc...).
ELECTRÓNICA

3. CLASIFICACIÓN DE LA ELECTRÓNICA
Electrónica Fundamental, Electrónica Aplicada e Ingeniería
Electrónica

4. APARATOS ELECTRÓNICOS
El funcionamiento de los circuitos electrónicos cumple los mismos
principios de electricidad que el de los circuitos eléctricos,
aunque , a diferencia de ellos, tiene por finalidad procesar
información
Estructura de los aparatos electrónicos:
Dispositivos de Entrada: Proporcionan la información que
necesita el aparato para su funcionamiento. Interruptores,
micrófonos o videocámaras
Dispositivos de Proceso: Regulan el funcionamiento del aparato
a partir de la información de entrada. Resistores,
condensadores, diodos, transistores y circuitos integrados
Dispositivos de Salida: Producen los efectos finales.
Pantallas, altavoces, electroimanes o motores.

5. COMPONENTES ELECTRÓNICOS
Todos los circuitos electrónicos están constituidos por los mismos
componentes básicos.
Componentes Discretos: son componentes individuales y constituyen
las unidades más simples que se pueden emplear.
Pueden ser:
Componentes Pasivos: son aquellos que no modifican la amplitud, pero
sí consumen energía eléctrica.
Resistencias Condensadores
Componentes Activos: son aquellos que son capaces de generar, modificar
o ampliar una señal eléctrica.
Transistores
Diodos

6. CIRCUITOS INTEGRADOS
Son circuitos electrónicos en los que los componentes son de
tamaño microscópico y se encuentran en el interior de un cristal de
silicio, llamado chip.

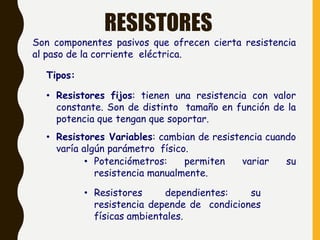

7. RESISTORES
Son componentes pasivos que ofrecen cierta resistencia
al paso de la corriente eléctrica.
Tipos:
• Resistores fijos: tienen una resistencia con valor
constante. Son de distinto tamaño en función de la
potencia que tengan que soportar.
• Resistores Variables: cambian de resistencia cuando
varía algún parámetro físico.
• Potenciómetros: permiten variar su
resistencia manualmente.
• Resistores dependientes: su
resistencia depende de condiciones
físicas ambientales.

8. RESISTENCIAS
Resistencia normal
Marrón = 1
Negro = 0
10
Rojo =2
Marrón=1
221
Marrón=*10
Rojo = *100
10*100 = 1000 Ω
Tolerancia = Oro = 5%
Resistencia Precisión
Rojo =2
221*10=2210 Ω
Tolerancia = Marrón = 1%

9. CONDENSADORES
Tiene como función almacenar carga eléctrica para cederla en el momento
que se necesite. Se mide en faradios (F) pero normalmente se usa
milifaradios (10-3 F).

10. TIPOS DE CONDENSADORES
Condensadores fijos: Tienen una capacidad fija. Pueden ser:
Electrolíticos: Presentan una polaridad que es necesario respetar,uno de los
terminales viene marcado como polo negativo y debe conectarse a menor
potencial que el positivo.
No Polarizados: No muestra polaridad.
Condensadores variables: Cambian la capacidad del condensador por el
movimiento de sus placas.

11. DIODOS
Los Diodos son componentes activos que dejan pasar la corriente
eléctrica en un sentido y la bloquean en el contrario.
Se fabrican partiendo de semiconductores, de los que se obtienen
materiales con exceso de electrones , denominados materiales de
tipo N, y materiales con defecto de electrones, de tipo P.
El terminal conectado al parte P recibe el
nombre de ánodo o terminal positivo, y el
terminal de la parte N es el cátodo o
terminal negativo

12. TIPOS DE DIODOS
Hay distintos tipos de diodos y su tamaño depende de la corriente
que pueda pasar por ellos.
Diodos Ordinarios: Muestran el comportamiento
General descrito.
Diodos especiales: Añaden alguna característica
mas, como los diodos LED que emiten luz o los
Zener fijan la tensión en un valor concreto.

13. TRANSISTORES
Es un dispositivo electrónico semiconductor que cumple funciones
de amplificador, oscilador, conmutador o rectificador.
Actualmente se los encuentra prácticamente en todos los aparatos
domésticos de uso diario: radios, televisores, grabadoras,
reproductores de audio y video, hornos de microondas, lavadoras,
automóviles, equipos de refrigeración, alarmas, relojes de cuarzo,
computadoras, calculadoras, impresoras, lámparas fluorescentes,
equipos de rayos X, tomógrafos, ecógrafos, reproductores mp3,
teléfonos móviles, etc.
Los más habituales se denominan transistores
bipolares porque se forman con semiconductores
N y P.
En la estructura del transistor bipolar, la parte
central se llama base , y las otras dos emisor y
colector.

14. TIPOS DE TRANSISTORES BIPOLARES
Transistor PNP: Formado por dos semiconductores tipo P y uno tipo
N. La corriente entra por el emisor y sale por el colector.
Transistor NPN: formado por dos semiconductores tipo N y uno tipo
P. La corriente entra por el colector y sale por el emisor.
