Elementos de hardware

INTRODUCCION
ELEMENTOS DE HARDWARE
AUTORES: Marlyn Sandoval – Daniela Souza - María Seguel - Axel Vergara2
Los computadores están insertos en nuestra
vida desde hace ya muchos años. Han ido
evolucionando a través del tiempo, llegando a
ser indispensables en el desarrollo y
funcionamiento de diversas actividades. Pero,
¿cómo puede una máquina hacer tantas
cosas?, ¿cuáles son sus partes y cómo
funcionan? Para responder a estas preguntas,
necesitamos saber cómo funcionan
internamente.

OBJETIVO
El propósito de nuestra presentación es
ampliar nuestros conocimientos respecto a lo
que en computación conocemos como
hardware y así saber cuales son las partes
físicas que le permiten a un computador
realizar sus funciones.

¿CUALES SON LAS FUNCIONES
BASICAS DE UN COMPUTADOR?
4
Recibir una
entrada.
Procesar
información.
Producir
una salida.
Almacenar
información.
AUTORES: Marlyn Sandoval – Daniela Souza - María Seguel - Axel Vergara

5

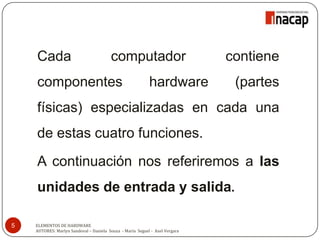

Cada computador contiene
componentes hardware (partes
físicas) especializadas en cada una
de estas cuatro funciones.
A continuación nos referiremos a las
unidades de entrada y salida.

UNIDADES DE ENTRADA Y
SALIDA
Los dispositivos de E/S (entrada y salida) es una unidad
funcional física que forma parte del conjunto integral del sistema
del ordenador, y permiten la entrada, proceso, y salida de datos.

7
Estas unidades pueden ser:
• Mouse
• Teclado
• Monitor
• Impresora
• Parlantes
• Lápiz óptico
• Plotters
• Scanner
• Webcam

TECLADO
8
Un teclado alfanumérico se utiliza principalmente como
un dispositivo para introducir texto. El teclado es un
dispositivo eficaz para introducir datos no gráficos
como rótulos de imágenes asociados con un
despliegue de gráficas. Los teclados también pueden
ofrecerse con características que facilitan la entrada de
coordenadas de la pantalla, selecciones de menús o
funciones de gráficas.

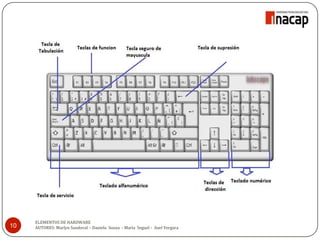

9
DVORAK QWERTY
Creado por Cristopher Latham
Sholes, en 1972, lanza la primera
maquina de escribir, en la cual
nuestro actual teclado basa su
diseño en el orden de las letras.
Creado en 1932 por un capitán de
submarinos llamado Dvorak, las
vocales están en el centro a la
izquierda, las consonantes más
usadas a la derecha.

10

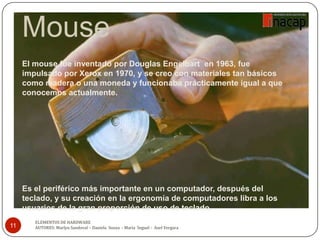

Mouse
11
El mouse fue inventado por Douglas Engelbart en 1963, fue
impulsado por Xerox en 1970, y se creo con materiales tan básicos
como madera o una moneda y funcionaba prácticamente igual a que
conocemos actualmente.
Es el periférico más importante en un computador, después del
teclado, y su creación en la ergonomía de computadores libra a los
usuarios de la gran proporción de uso de teclado.

MONITOR
12
Dispositivo de salida
donde vemos la
información procesada
en el ordenador, letras,
gráfica y colores, son
formados por Píxels
(picture elements)

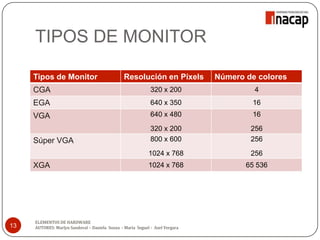

TIPOS DE MONITOR
Tipos de Monitor Resolución en Píxels Número de colores
CGA 320 x 200 4
EGA 640 x 350 16
VGA 640 x 480
320 x 200
16
256
Súper VGA 800 x 600
1024 x 768
256
256
XGA 1024 x 768 65 536
13

Periférico de entrada creado por Quentin Stafford-
Fraser en 1991, conectada a una tarjeta de video,
captura una imagen y la envía a un ordenador que
las traduce a lenguaje binario.
14

15
Es un perifèrico de captura de imagen utilizado para
convertir información desde un papel, en una
imagen digital.
Scanner Plano-Manual-Alimentador de documentos
Resolución: expresada en dpi (puntos por
pulgada, define la calidad de escaneo.Se
encuentra entre 1200-2400 dpi de magnitud.
Velocidad de captura expresada en ppm (paginas
por minuto) y depende del formato de documento
y resolución elegida.

Impresora
16
Periférico de salida que permite
imprimir en papel datos electrónicos
Plotters Son graficadores, que
reproduce imágenes
continuas, mediante
rayo láser, tinta, o
elementos cortantes.

¿QUE ES LA BIOS?
BASIC INPUT-OUTPUT
SYSTEM, es decir, Sistema
básico de Entrada-Salida.
Se trata de un programa
especial, que posee un
conjunto de instrucciones,
contenido en un microcircuito
de ROM, y que se encuentra
físicamente colocado sobre
la placa madre, puede estar
soldado a ella o puede estar
en un zócalo por lo que se
puede sustituir
17

 Cuando encendemos el computador o se reinicia, la BIOS
inicia una inspección del sistema a través de un diagnóstico
llamado POST o Prueba automática en el encendido (
Power-On Self Test) para comprobar que el equipo
funciona correctamente.
18

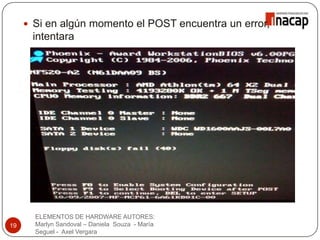

 Si en algún momento el POST encuentra un error,
intentara
continuar con el inicio del computador.
ELEMENTOS DE HARDWARE AUTORES:
Marlyn Sandoval – Daniela Souza - María
Seguel - Axel Vergara
19

 Sin embargo, si hay un error que impida iniciar
el
sistema, la BIOS detendrá la carga de este y
mostrar en pantalla el error o emitirá una
secuencia de sonidos.
20

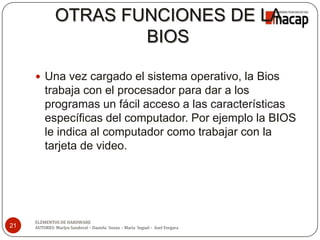

OTRAS FUNCIONES DE LA
BIOS
 Una vez cargado el sistema operativo, la Bios
trabaja con el procesador para dar a los
programas un fácil acceso a las características
específicas del computador. Por ejemplo la BIOS
le indica al computador como trabajar con la
tarjeta de video.
21

Bios CMOS
22
 Son diferentes .
 CMOS es otra memoria, en ella la BIOS carga y
almacena los valores que necesita y que son
susceptibles de ser modificados
 Almacena datos como la fecha, hora, parámetros de
disco duro, etc.
 Al apagar el computador los valores de la memoria de
BIOS se mantienen.
Pila de Lithium de 3 vol.

TIPOS DE BIOS
23
 ROM
 EPROM
 FLASH BIOS

CPU (Central Process Unit)
UNIDAD CENTRAL DE
PROCESAMIENTO
ELEMENTOS DE HARDWARE AUTORES: Marlyn Sandoval –
Daniela Souza - María Seguel - Axel Vergara24
Es un chip denominado microprocesador
el cual contiene una serie de circuitos
electrónicos llamados microchips.
Controla y coordina los proceso de datos
en el sistema informático.

25
CPU (Central Process Unit)
UNIDAD CENTRAL DE
PROCESAMIENTO
 Unidad de Control (CU)
 Unidad Aritmético-Lógica (ALU)
1. Contador de Programa (CP)
2. Registro de Instrucción (RI)
3. Decodificador (D)
4. Reloj (R)
5. Secuenciador (S)

PLACA MADRE
La placa madre es la
parte principal de un
computador ya que nos
sirve de alojamiento de
los demás componentes
permitiendo que estos
interactúen entre si y
puedan realizar
procesos.

27
Llamada también motherboard, mainboard,
baseboard, systemboard, tarjeta base, etc…
Su propósito es proveer las conexiones lógicas y
eléctricas entre otros componentes del sistema.
La placa madre consta de un microprocesador, de
una memoria principal, puertos y conectores. Las
tarjetas de sonido, gráfica y discos duros, etc…van
conectados a la placa por cables y/o conectores.

28

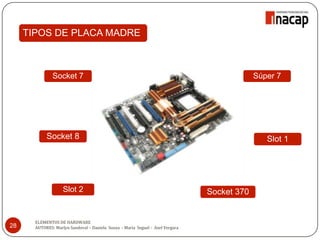

TIPOS DE PLACA MADRE
Socket 7
Socket 8
Súper 7
Slot 1
Slot 2 Socket 370

29
SOCKET 7
Albergan los procesadores Pentium, K5 de AMD entre otros, pero ya
no se venden por que carecen de las interfaces más utilizadas
actualmente, como el bus AGP y los puertos USB.

30

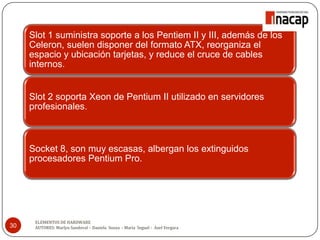

Slot 1 suministra soporte a los Pentiem II y III, además de los
Celeron, suelen disponer del formato ATX, reorganiza el
espacio y ubicación tarjetas, y reduce el cruce de cables
internos.
Slot 2 soporta Xeon de Pentium II utilizado en servidores
profesionales.
Socket 8, son muy escasas, albergan los extinguidos
procesadores Pentium Pro.

31
FACTOR DE FORMA
Hace referencia a las dimensiones,
la posición y los requisitos
eléctricos de la placa madre.
AT Miniatura/AT tamaño completo
ATX es la actualización del AT
miniatura, diseñada para facilitar
la conexión de periféricos, los
componentes están en paralelo,
facilitando la refrigeración.

32
Placa madre modelo ATX

33
Placa madre modelo Baby
ATX

Componentes integrados
34
Conector ATX: diseñado para
conectar la fuente de poder, son
del tipo Molex, es decir, hecho de
metal pins (pins= alfileres), y una
matriz de nylon que puede
contener 20 o 24 pines, según la
potencia necesaria para el
procesador. Este conector es el
encargado de dar energía a la
placa madre.

Ranura IDE
35
Se utiliza para conectar los discos
duros, lectores y grabadores de cd,
dvd, disqueteras.

Ranuras de Memoria
36

CHIPSET
37
El "chipset" es el conjunto (set) de
chips que se encargan de controlar
determinadas funciones del ordenador,
como la forma en que interacciona el
microprocesador con la memoria o la
caché, o el control de los puertos y
slots ISA, PCI, AGP, USB...

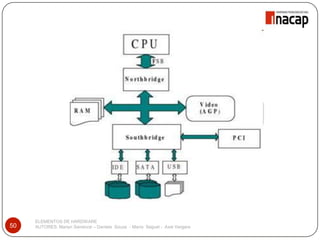

Los mas comunes son el northbridge y southbridge. Se denominan así
por su ubicación, El northbridge está cerca del procesador y de las
memorias, y el Southbridge está ubicado al sur de la placa madre.

38

Socket
39
Matriz de
pequeños
agujeros donde
encajan
perfectamente y
sin dificultad los
pines del
procesador, se
denomina PGA
ZIF

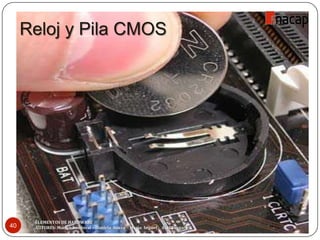

Reloj y Pila CMOS
40

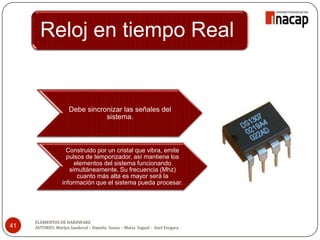

Reloj en tiempo Real
41
Debe sincronizar las señales del
sistema.
Construido por un cristal que vibra, emite
pulsos de temporizador, así mantiene los
elementos del sistema funcionando
simultáneamente. Su frecuencia (Mhz)
cuanto más alta es mayor será la
información que el sistema pueda procesar.

42

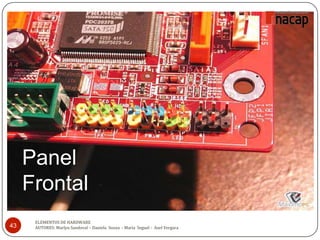

Ranuras de Expansión

Panel
Frontal
43

44
El conector del panel
frontal sirve para
conectar los leds de
encendido y de disco
duro, además de los
botones de
encendido/apagado y
reset.
LED= Light Emitting
Diode
HDD= Hard Disk Drive
ACPI= Advanced
Configuration & Power
Interface

45
VENTILADOR
PROCESADOR
Disipador térmico (llamado
fan o cooler, hecho de
aluminio o cobre por ser
conductores de calor,
incluye aletas par aumentar
la transferencia de
temperatura, acompañado
de un ventilador que
expulsa el aire y el calor.

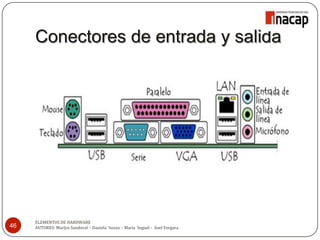

Conectores de entrada y salida
46

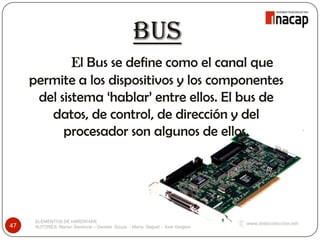

BUS
El Bus se define como el canal que
permite a los dispositivos y los componentes
del sistema ‘hablar’ entre ellos. El bus de
datos, de control, de dirección y del
procesador son algunos de ellos.

 El Bus de datos posee vías eléctricas
de acceso que conecta el CPU, la
memoria y otros dispositivos en la
tarjeta principal.
 Dependiendo del numero de líneas que
posea el Bus, afecta la velocidad en que
este puede transferir los datos.

Daniel Souza - María Seguel - Axel Vergara49
 El Bus de dirección es el encargado de controlar
donde y cuando se van a transferir los datos, donde
se llevara la memoria, hacia donde va el siguiente
dato en cola, etc.
 Es utilizado por el microprocesador para señalar la
celda de memoria (o el dispositivo de E/S) con el
que se quiere operar.
 El tipo de operación será de lectura o de escritura y
los datos implicados viajarán por el bus de datos.
 Por él circula la expresión binaria de la dirección de
memoria a la cual el microprocesador quiere
acceder.
 Tiene sentido de flujo unidireccional desde el
microprocesador hacia la memoria.

Almacenamiento Principal
51
El almacenamiento es la manera de cómo se guarda
información en una computadora, existen dos formas de almacenar
información, una de ellas es el Almacenamiento Primario, en el cual
interviene la memoria de la computadora, ya que es el espacio que
tenemos disponible para guardar toda la información que
introducimos; siempre y cuando tenga un suministro constante de
energía eléctrica.

El almacenamiento primario tiene dos
funciones:
 La primera es guardar todo o una parte del programa
que se está ejecutando.
 La segunda es que en la memoria también se
guarden los programas de sistema operativo que
controlan el funcionamiento de la computadora. El
área de almacenamiento primario contiene los datos
que el programa esta usando. Los datos y programas
se colocan en almacenamiento primario antes de ser
procesados
52

53

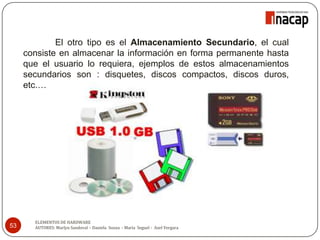

El otro tipo es el Almacenamiento Secundario, el cual
consiste en almacenar la información en forma permanente hasta
que el usuario lo requiera, ejemplos de estos almacenamientos
secundarios son : disquetes, discos compactos, discos duros,
etc.…

FUENTE DE PODER
54
 Dispositivo que entrega
energía al computador.
 Transforma la corriente
alterna a una continua.
 Contiene cables que
permiten conectarlo a
otros componentes del
computador.
 Posee un ventilador para
evitar su recalentamiento.

55

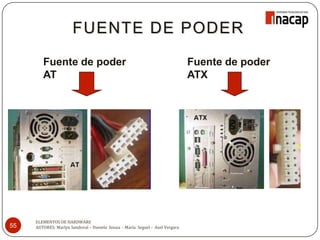

FUENTE DE PODER
Fuente de poder
AT
Fuente de poder
ATX

DISPOSITIVOS DE ALMACENAMIENTO
56
 Un dispositivo de almacenamiento es cualquier
instrumento computacional que es capaz de
almacenar datos o cualquier tipo de información.
Existen diferentes dispositivos de almacenamiento.
Dispositivos
Magnéticos
Dispositivos ópticos
Unidades de
memoria Flash

Dispositivos Magnéticos
57

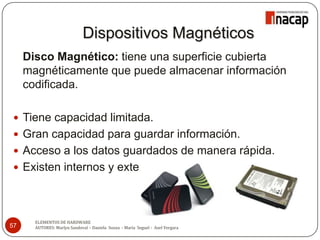

Disco Magnético: tiene una superficie cubierta
magnéticamente que puede almacenar información
codificada.
 Tiene capacidad limitada.
 Gran capacidad para guardar información.
 Acceso a los datos guardados de manera rápida.
 Existen internos y externos.

Disco Rígido o Disco Duro
 Un disco duro (del inglés hard disk
(HD)) es un disco magnético en el que
se almacenan datos del computador.
 Contiene la información electrónica y
almacena todos los programas
(software). Es uno de los componentes
del hardware más importantes dentro de
un PC.
 Almacenan muchos datos y son
rapidos.
 No volatil, conserva la información.
58

59
 Hay distintos estándares para
comunicar un disco duro con el
computador, los interfaces más
comunes son:

DISQUETE, DISCO FLEXIBLE O
FLOPPY-DISK
Los disquetes fueron desarrollados originalmente
por IBM y se pusieron a la venta a principios de los
años '70. Aunque las primeras unidades tenían una
memoria de apenas 175 KB, las mejoras que se
fueron introduciendo en esta tecnología y, sobre
todo, su bajo precio, hicieron de estos dispositivos
los medios preferidos para almacenar información
por aficionados a la informática hasta bien entrados
los años '90.60

256
KB
61
280 KB86,6 KB
DISQUETE

DISPOSITIVOS MAGNETICOS
62

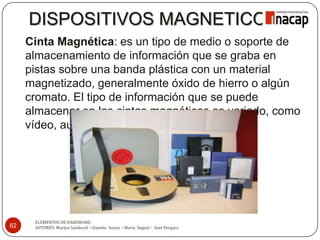

Cinta Magnética: es un tipo de medio o soporte de
almacenamiento de información que se graba en
pistas sobre una banda plástica con un material
magnetizado, generalmente óxido de hierro o algún
cromato. El tipo de información que se puede
almacenar en las cintas magnéticas es variado, como
vídeo, audio y datos.

DISPOSITIVOS OPTICOS
 Disco óptico o disco compacto, es un formato de
almacenamiento de información digital, que consiste en un
disco circular en el cual la información se codifica y
almacena, haciendo unos surcos microscópicos una luz
de laser sobre una de las caras planas que lo componen.
63

64
 Como Funciona
 Un disco óptico está fabricado mayormente de
policarbonato (un plástico). Los datos son almacenados
en una capa dentro del policarbonato. Otra capa metálica,
refleja la luz del láser de vuelta hacia un sensor.
 Para leer los datos en el disco, la luz del láser brilla a
través del policarbonato e impacta sobre la capa de los
datos. De esa manera la luz del láser es reflejada o
absorbida, es interpretado por la computadora como un 1
o un 0.

DISPOSITIVOS OPTICOS
• CD, CD-ROM, DVD: Memorias de simplemente solo lectura,
usada para distribución masiva de información digital
(música, vídeo, programas informáticos).
• CD-R, DVD-R, DVD+R: Memorias de escritura única usada
como memoria terciaria y fuera de línea.
• CD-RW, DVD-RW, DVD+RW, DVD-RAM: Memoria de escritura
lenta y lectura rápida usada como memoria terciaria y fuera
de línea.
• Blu-ray: Formato de disco óptico pensado para almacenar
vídeo de alta calidad y datos. Para su desarrollo se creó la
BDA, en la que se encuentran, entre otros, Sony o Phillips.
65

UNIDADES DE MEMORIA FLASH O
PENDRIVE
66
Memorias de tipo no
volátil. Los datos en ellas
almacenadas pueden ser
leídos, modificados o
borrados. (Son utilizadas
en cámaras digitales,
móviles y dispositivos
digitales de música entre

BIBLIOGRAFIA
67
AUTOR LIBRO CAPITUL
O O
PAGINA
EDICION EDITORIAL AÑO DE PUBLICACION
George
Beekman
Introducción
a la
Informática
2 6ª
Edición
Pearson
Prentice Hall
2005
Diego M.
Rodríguez
Manual de
armado y
reparación
de pc
178 1ª
Edición
Instituto
Argentino de
computación
No publicado

BIBLIOGRAFIA ONLINE
Daniela Souza - María Seguel - Axel Vergara
URL NOMBRE
SITIO WEB
TEMA AUTOR FECHA ULTIMO
ACCESO
http://www.conozcasuhardw
are.com/quees/bios1.htm
Conozca su
Hardware ¿Qué es la
BIOS?
Juan
Herrerías
Rey
28/03/2010
http://www.configurarequipo
s.com/doc282.html
Web de
Informática
y
Tecnología
Dispositivos
de
Almacenamie
nto
Jose mi 30/03/2010
http://www.todointeresante.
com/2009/12/como-
funciona-un-ordenador-pc-
o.html
Todo
Interesante
Como
funciona un
computador
Miguel Ángel 01/04/2010
http://www.zator.com/Hardw
are/H4.htm
Tecnología
del Pc.
La Bios Bob Hurt 02/04/2010
http://usuarios.multimania.e
s/todohardware/bios.htm
Todo
Hardware
Bios
Daniel Rubio
02/04/2010
http://www.educarchile.cl/U
serFiles/P0029/File/Objetos
_Didacticos/TEL_07/Recurs Educar Bios
Juan Carlos
02/04/2010

BIBLIOGRAFIA ONLINE
URL NOMBRE
SITIO WEB
ACCESO
http://www.monografias.co
m/trabajos/eproms/eproms.
shtml
Monografí
as
EPROM Liliana
Beatriz
Olivera
Rivas
01/04/2010
http://www.datosperdidos.c
om/tipos_de_discos_duros.
html
Datos
perdidos El disco
duro
Empresa 01/04/2010
http://www.slideshare.net/S
OGATO/4-disco-duro Disco
Duro
Slide Share Varios 01/04/2010
http://pdf.rincondelvago.co
m/dispositivos-de-entrada-
y-salida.html
Rincón del
Vago
Dispositivos
de Entrada y
Salida
Resumen
de varios
sitios
30/03/2010
http://www.sedic.es/autofor
macion/digitalizacion/tema7
.htm
SEDIC Dispositivos
de salida
Javier
Trujillo
Giménez
30/03/2010

URL NOMBRE
SITIO WEB
ACCESO
http://www.taringa.net/posts
/info/2628885/El-
Motherboard,-todo-lo-que-
necesitas-saber___-
TODO!!!.html
Taringa Motherboard Joke63 31/03/2010
http://www.conozcasuhardw
are.com/quees/chipset.htm
Conozca su
hardware
¿Qué es el
Chipset?
Placa Base
Juan Herrerías
Rey
30/03/2010
http://es.kioskea.net/conten
ts/pc/ide-ata.php3
Kioskea.net ATA-IDE-EIDE Creative
Commons
01/04/2010
BIBLIOGRAFIA ONLINE

Elementos de hardware

Más contenido relacionado

La actualidad más candente

Similar a Elementos de hardware

Elementos de hardware
