Elementos de hardware

ELEMENTOS DE
HARDWARE
Grupo nº 3
Nombre del Alumno : Sandoval Marlyn - Souza Daniela
Seguel María - Vergara Axel

Nombre de la Asignatura : Ingeniería en Informática
Nombre del Profesor : Mauricio Hinojoza Vega
Fecha : 08 de Abril del 2010

1

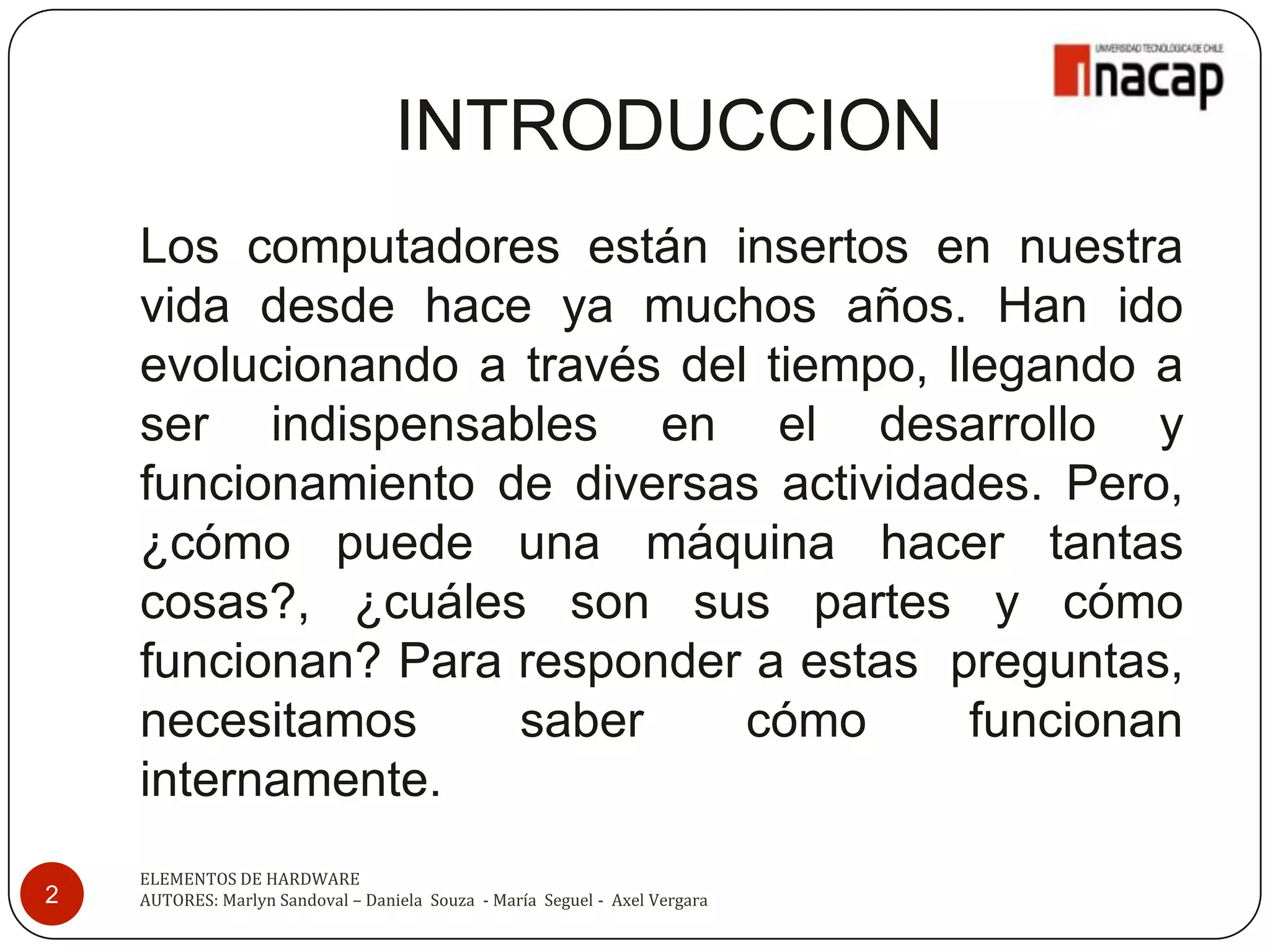

INTRODUCCION
Los computadores están insertos en nuestra
vida desde hace ya muchos años. Han ido
evolucionando a través del tiempo, llegando a
ser indispensables en el desarrollo y
funcionamiento de diversas actividades. Pero,
¿cómo puede una máquina hacer tantas
cosas?, ¿cuáles son sus partes y cómo
funcionan? Para responder a estas preguntas,
necesitamos saber cómo funcionan
internamente.
ELEMENTOS DE HARDWARE
2 AUTORES: Marlyn Sandoval – Daniela Souza - María Seguel - Axel Vergara

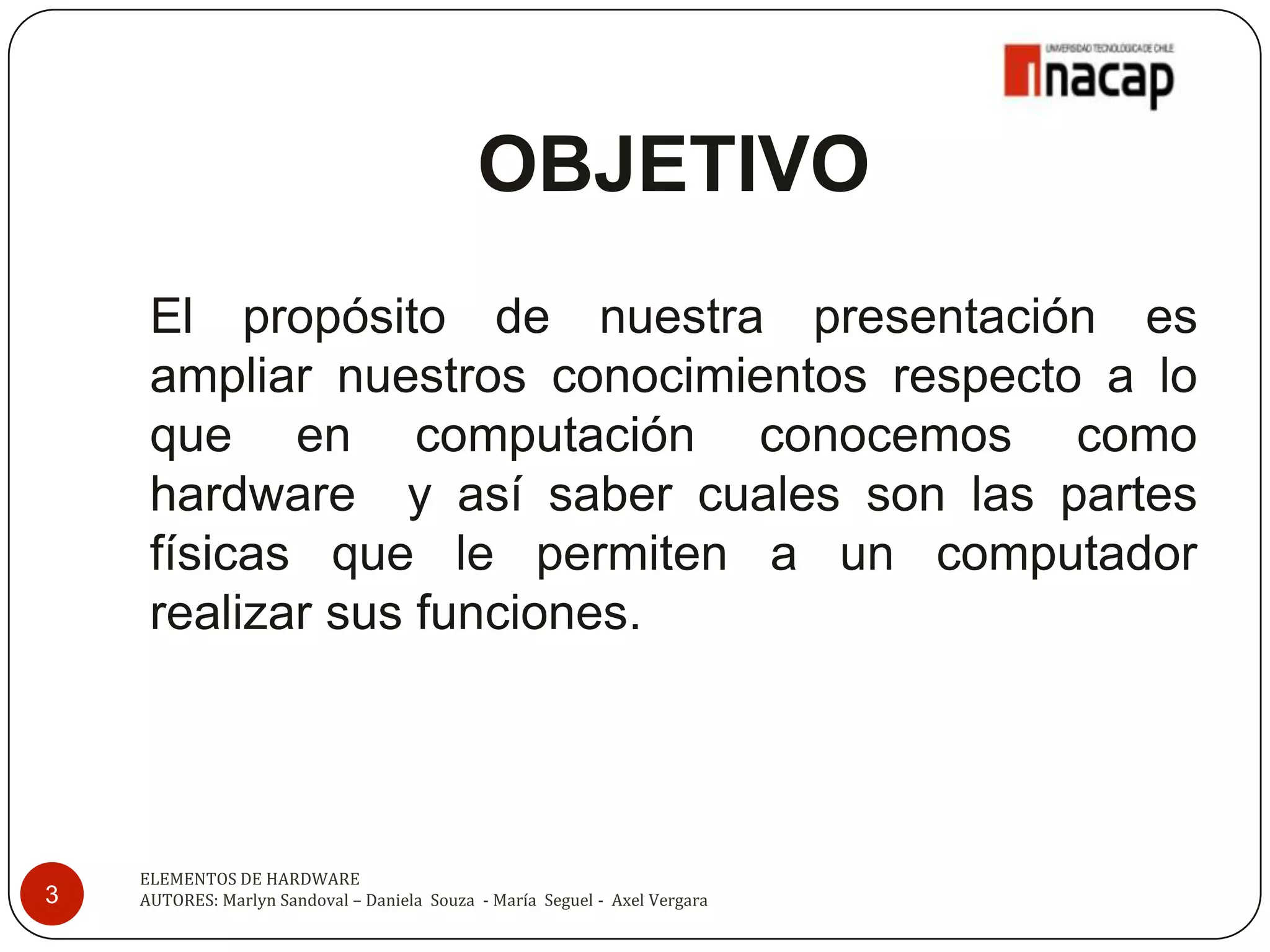

OBJETIVO
El propósito de nuestra presentación es
ampliar nuestros conocimientos respecto a lo
que en computación conocemos como
hardware y así saber cuales son las partes
físicas que le permiten a un computador
realizar sus funciones.


¿CUALES SON LAS FUNCIONES
BASICAS DE UN COMPUTADOR?

Recibir una Procesar Producir Almacenar
entrada. información. una salida. información.

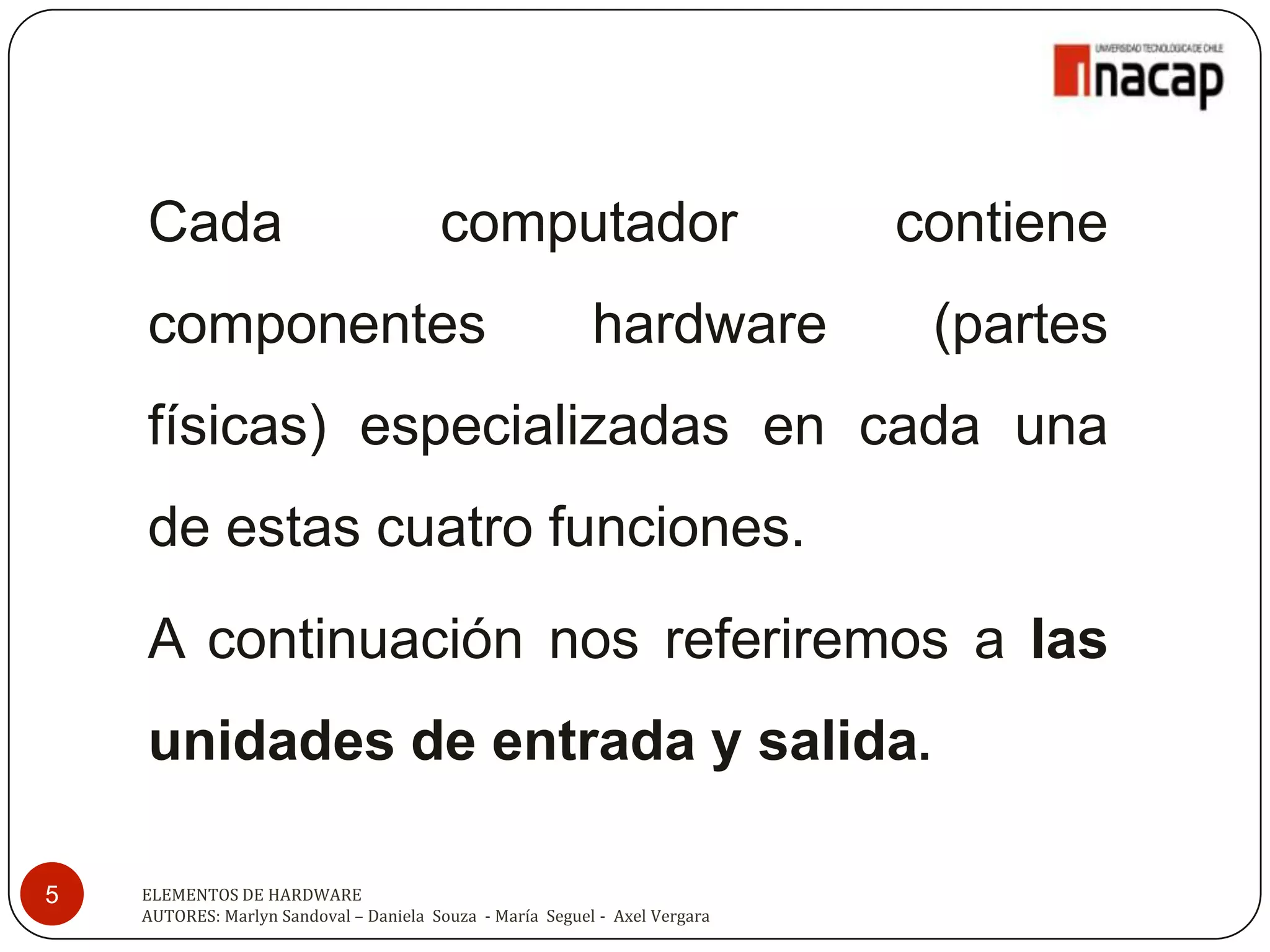

Cada computador contiene
componentes hardware (partes
físicas) especializadas en cada una
de estas cuatro funciones.
A continuación nos referiremos a las
unidades de entrada y salida.

5 ELEMENTOS DE HARDWARE
AUTORES: Marlyn Sandoval – Daniela Souza - María Seguel - Axel Vergara

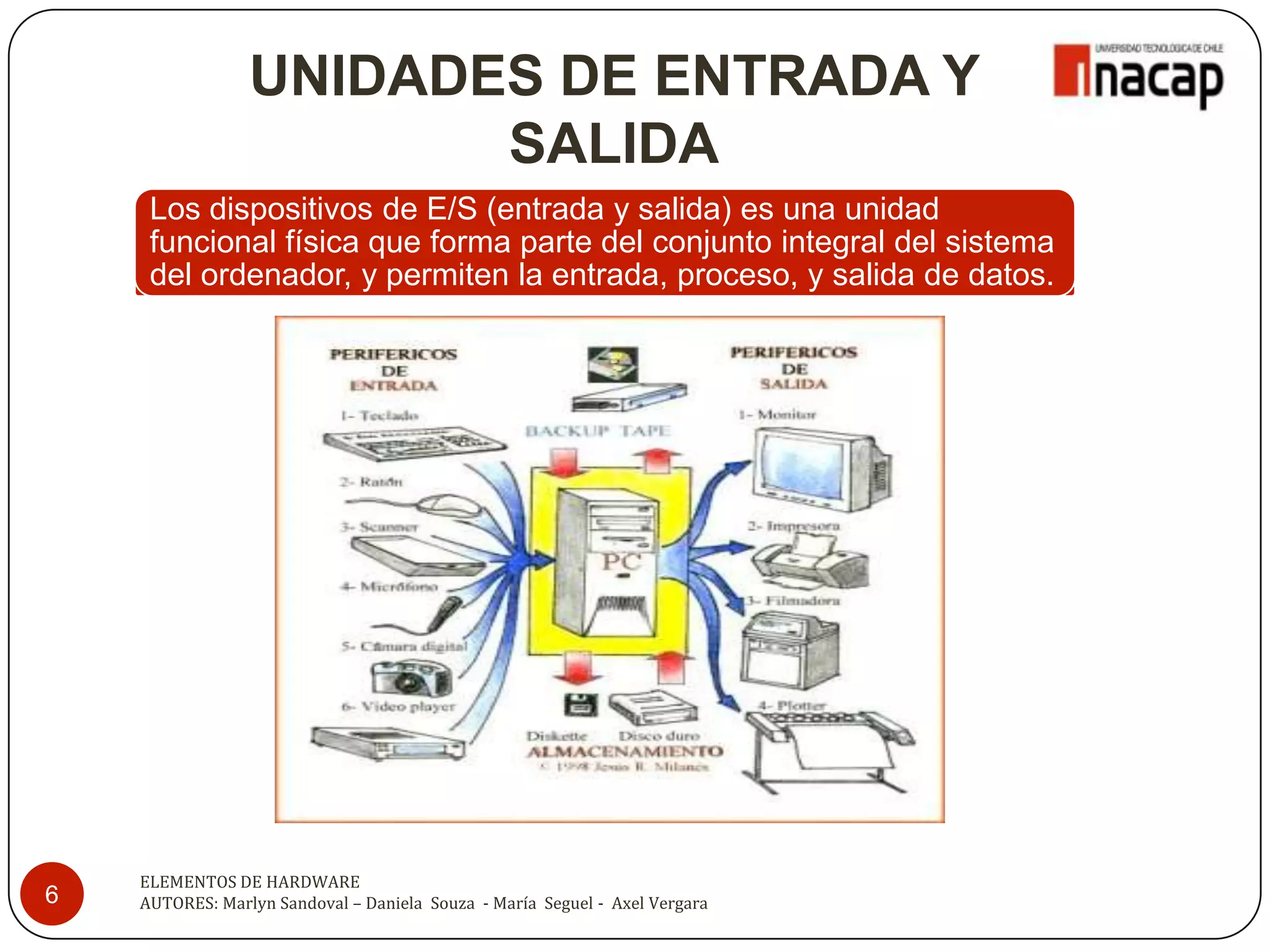

UNIDADES DE ENTRADA Y
SALIDA
Los dispositivos de E/S (entrada y salida) es una unidad
funcional física que forma parte del conjunto integral del sistema
del ordenador, y permiten la entrada, proceso, y salida de datos.

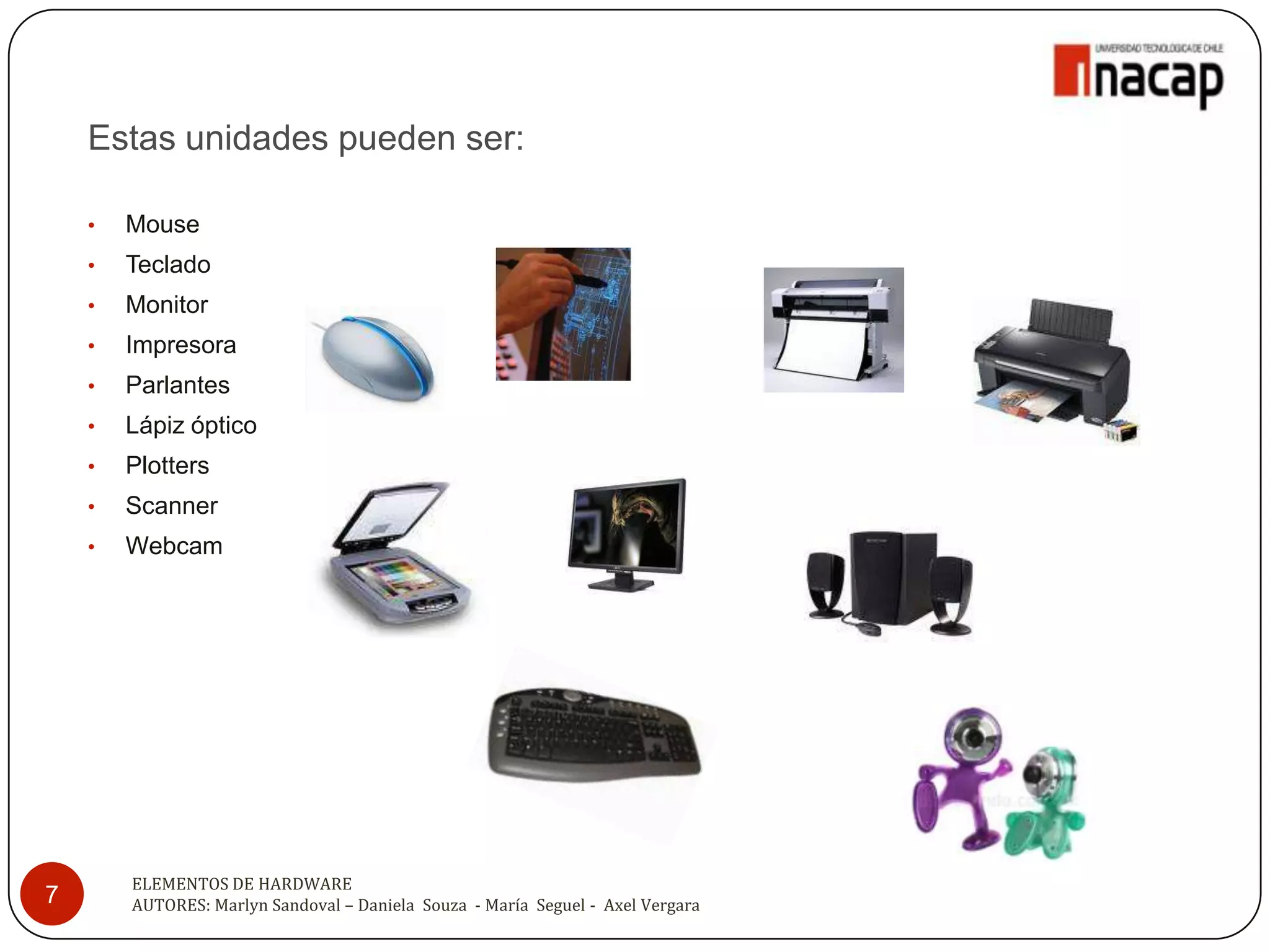

Estas unidades pueden ser:

• Mouse
• Teclado
• Monitor
• Impresora
• Parlantes
• Lápiz óptico
• Plotters
• Scanner
• Webcam

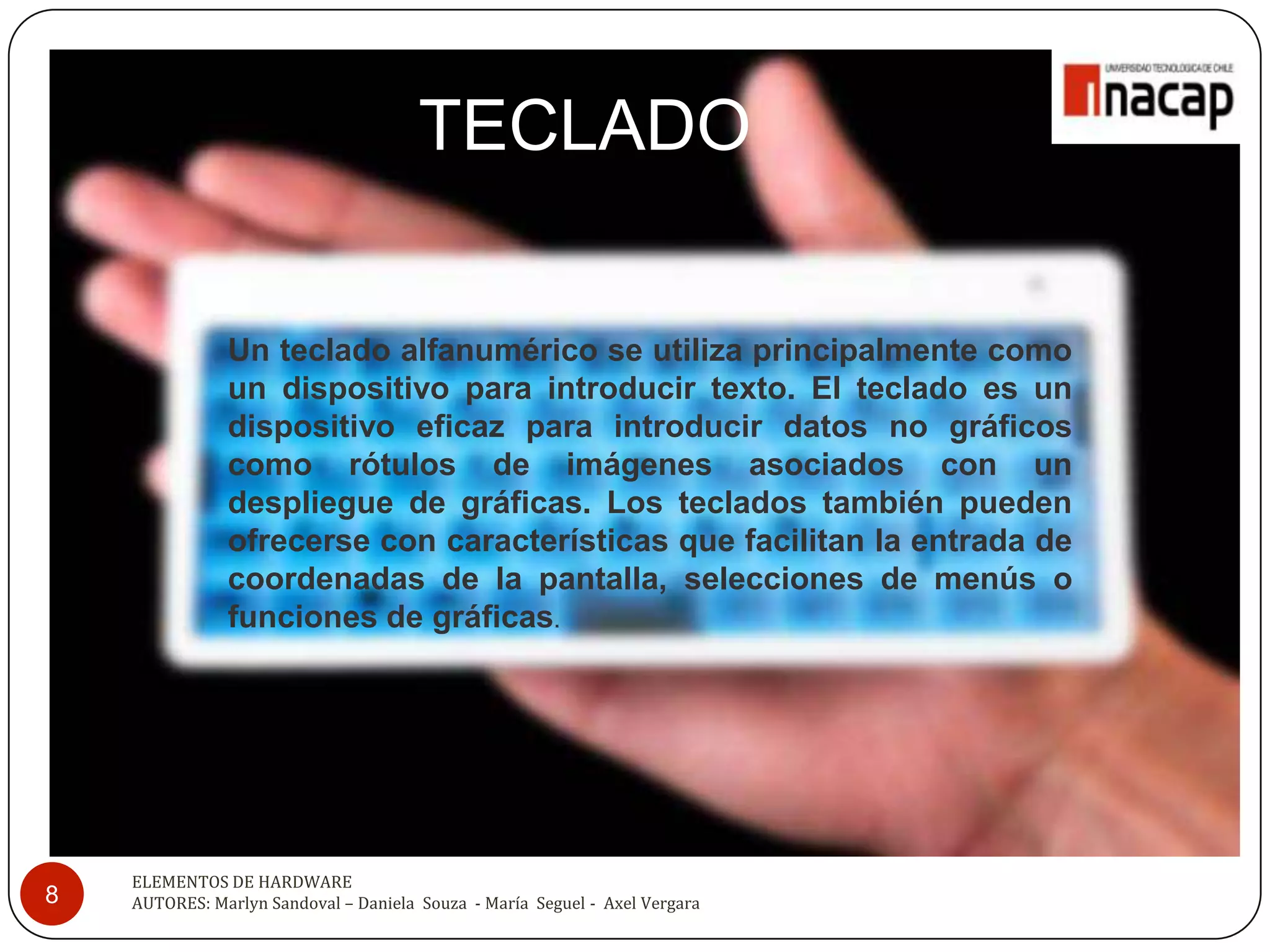

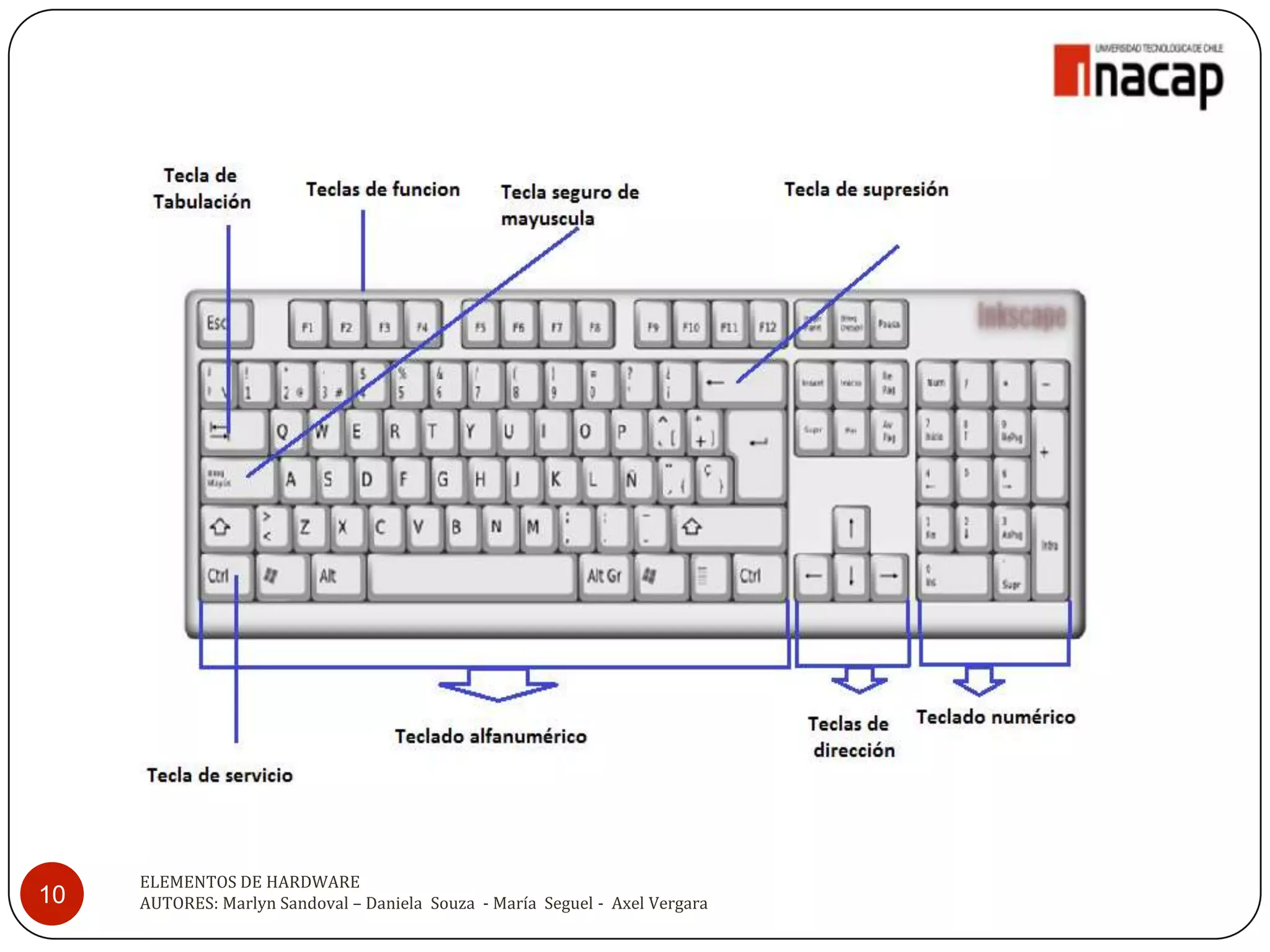

TECLADO

Un teclado alfanumérico se utiliza principalmente como
un dispositivo para introducir texto. El teclado es un
dispositivo eficaz para introducir datos no gráficos
como rótulos de imágenes asociados con un
despliegue de gráficas. Los teclados también pueden
ofrecerse con características que facilitan la entrada de
coordenadas de la pantalla, selecciones de menús o
funciones de gráficas.

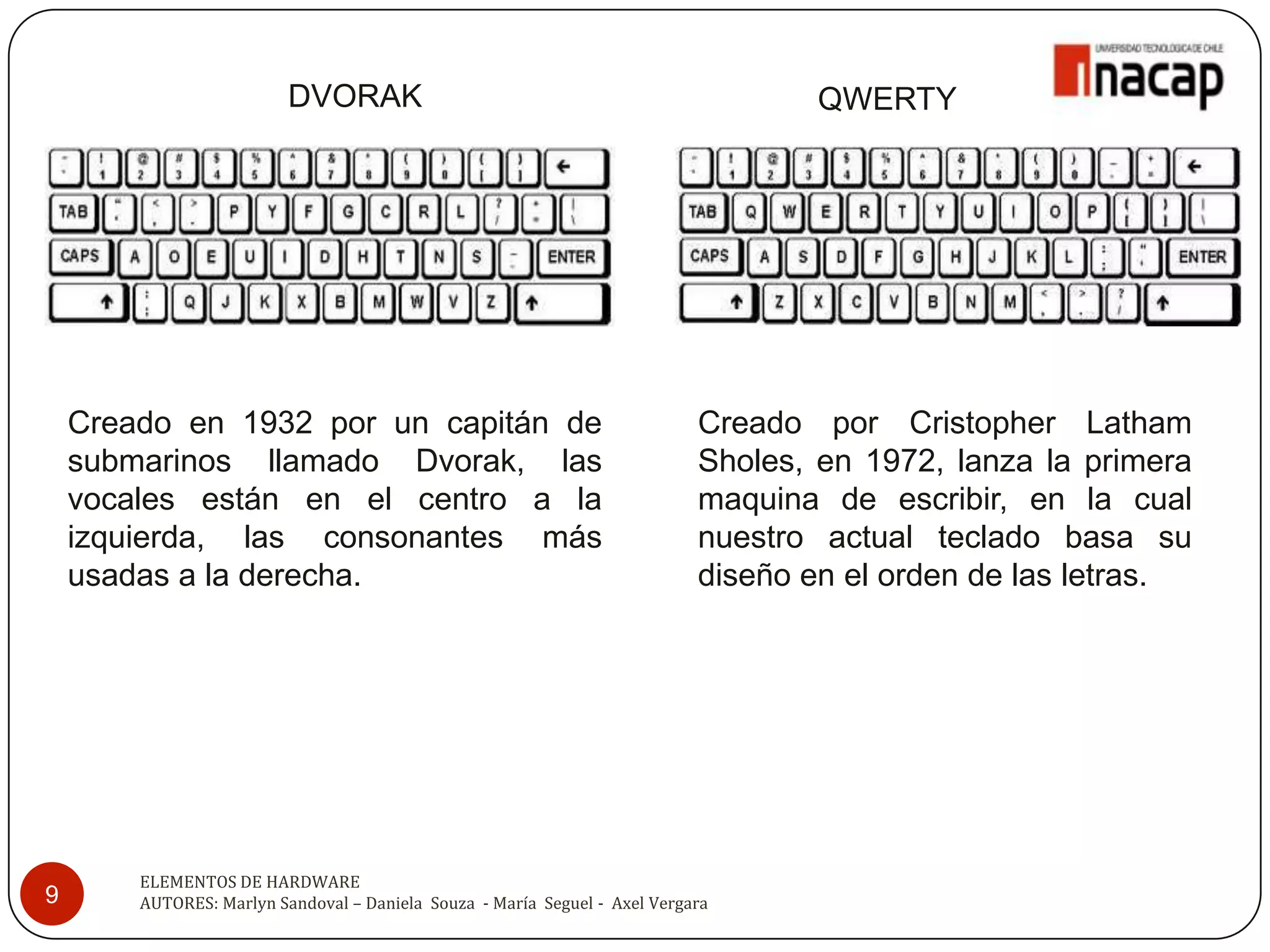

DVORAK QWERTY

Creado en 1932 por un capitán de Creado por Cristopher Latham
submarinos llamado Dvorak, las Sholes, en 1972, lanza la primera
vocales están en el centro a la maquina de escribir, en la cual
izquierda, las consonantes más nuestro actual teclado basa su
usadas a la derecha. diseño en el orden de las letras.

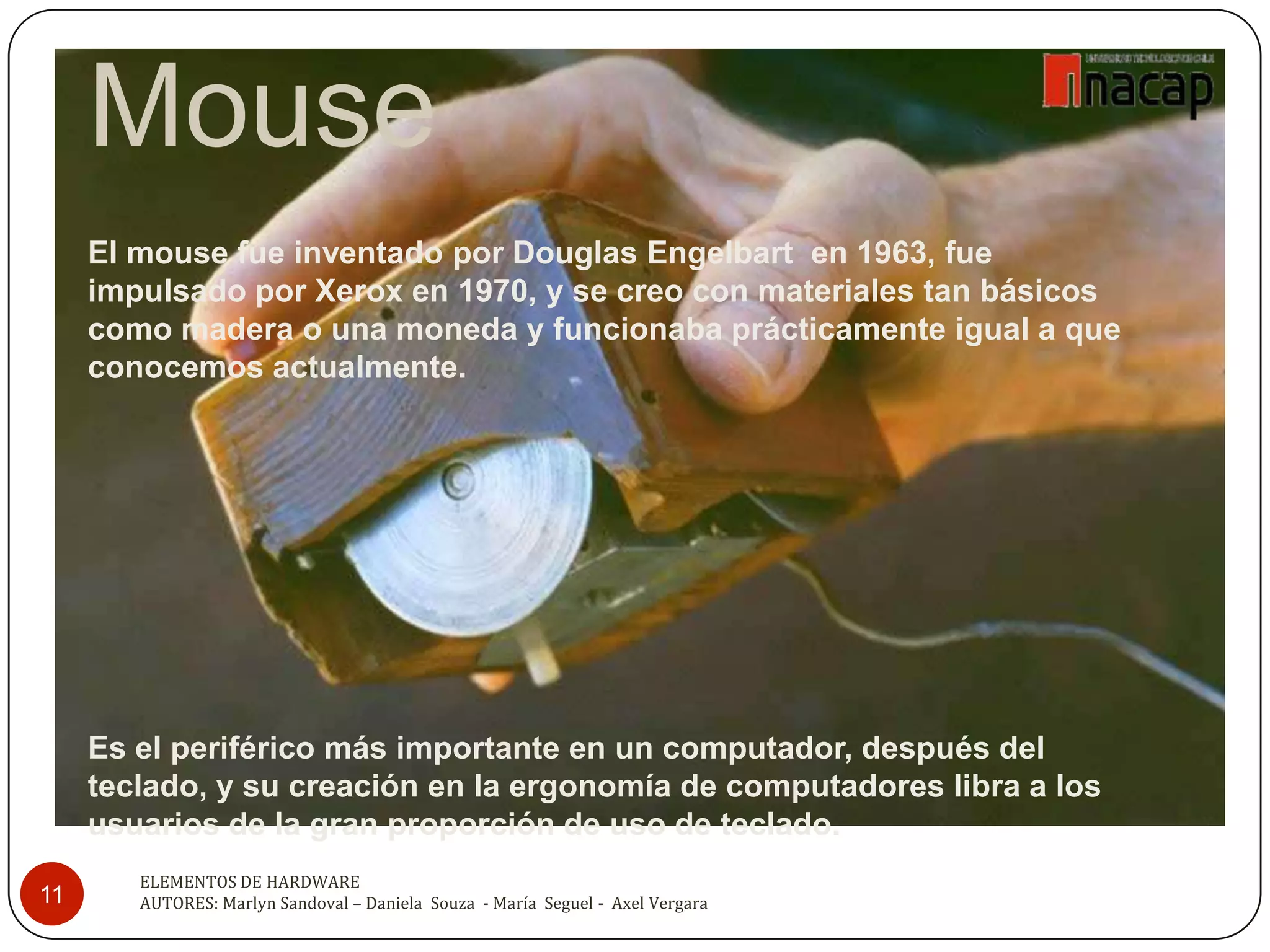

Mouse
El mouse fue inventado por Douglas Engelbart en 1963, fue
impulsado por Xerox en 1970, y se creo con materiales tan básicos
como madera o una moneda y funcionaba prácticamente igual a que
conocemos actualmente.

Es el periférico más importante en un computador, después del
teclado, y su creación en la ergonomía de computadores libra a los
usuarios de la gran proporción de uso de teclado.

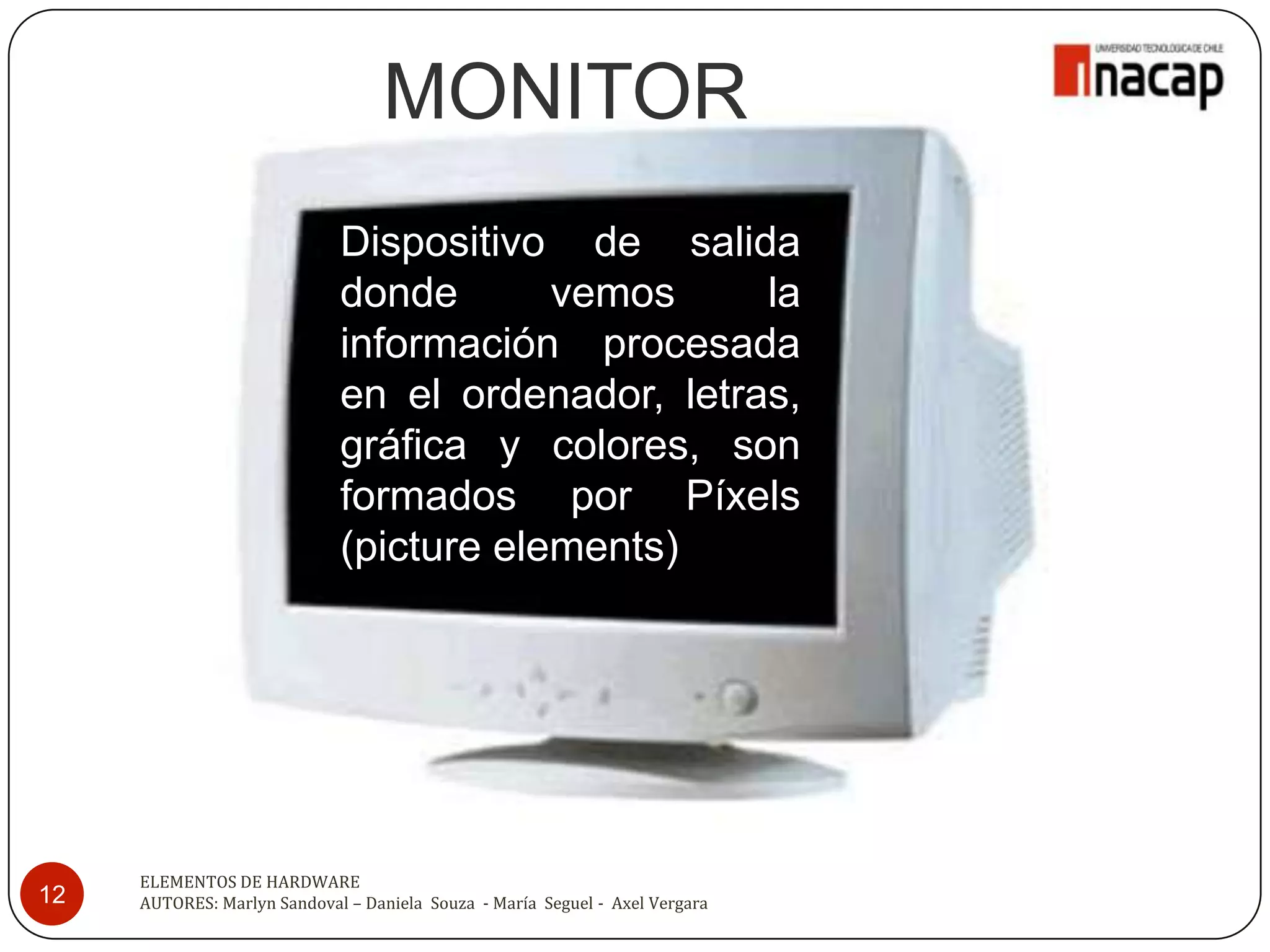

MONITOR
Dispositivo de salida
donde vemos la
información procesada
en el ordenador, letras,
gráfica y colores, son
formados por Píxels
(picture elements)

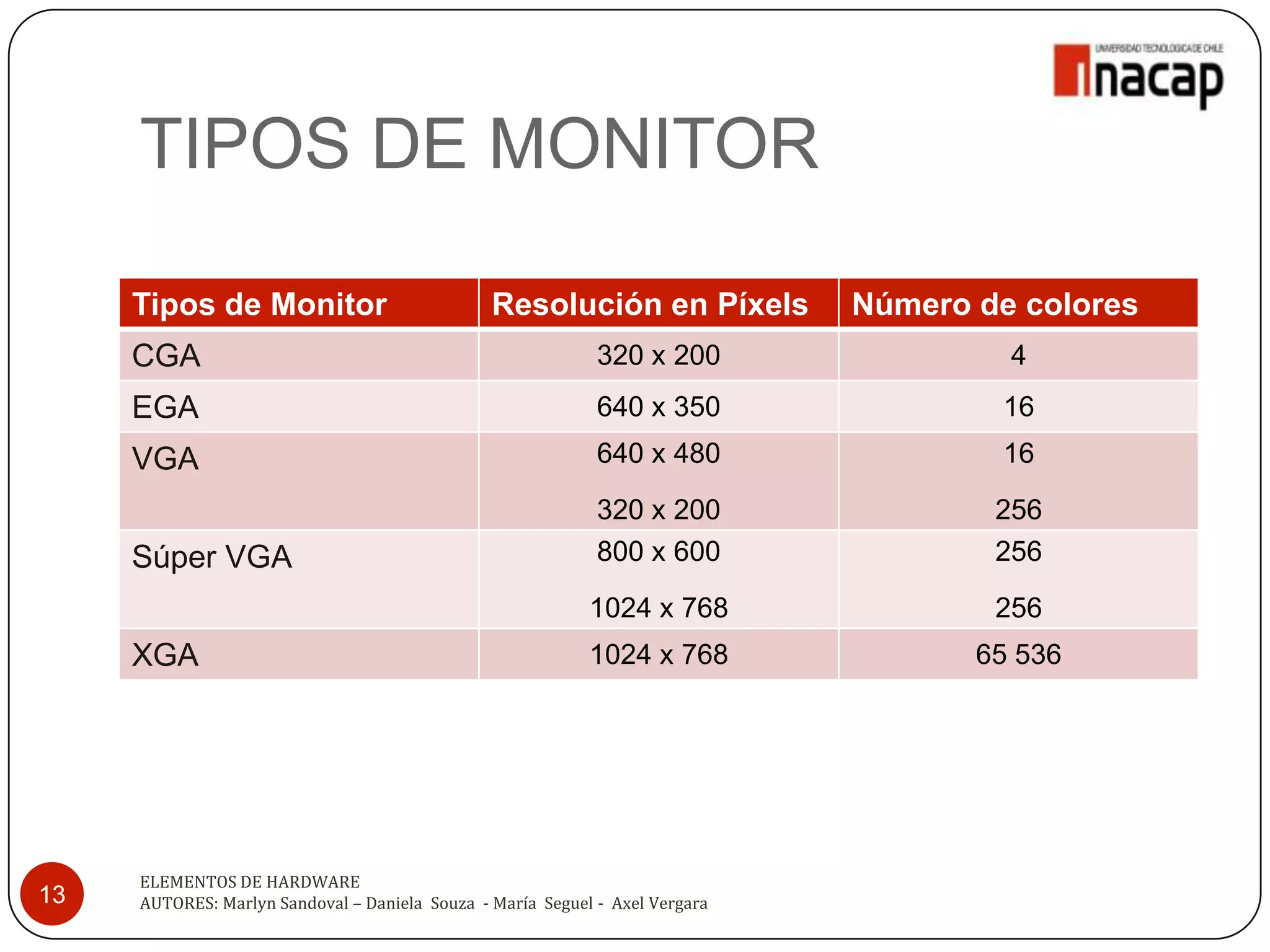

TIPOS DE MONITOR

Tipos de Monitor Resolución en Píxels Número de colores
CGA 320 x 200 4
EGA 640 x 350 16
VGA 640 x 480 16

320 x 200 256
Súper VGA 800 x 600 256

1024 x 768 256
XGA 1024 x 768 65 536

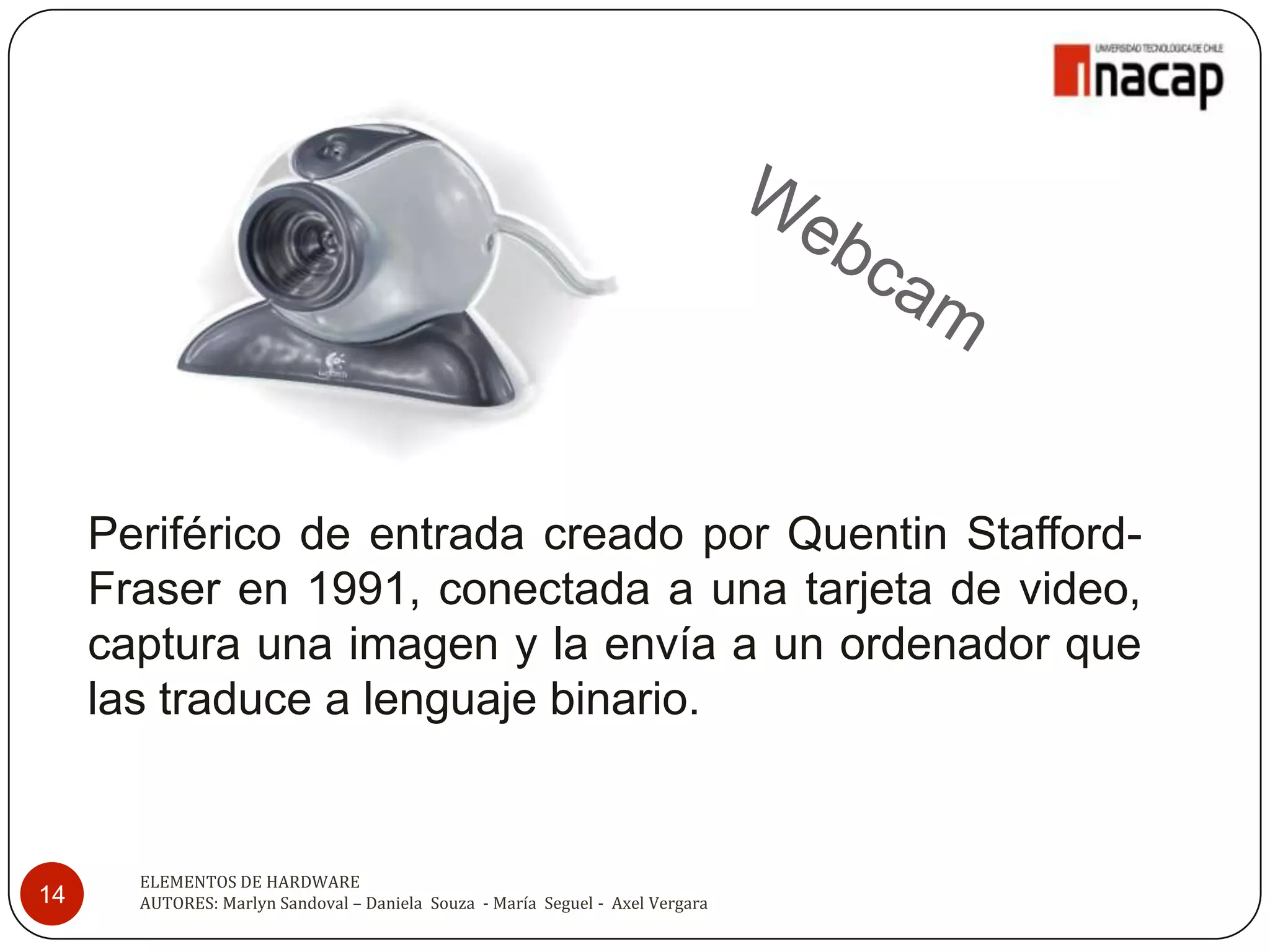

Periférico de entrada creado por Quentin Stafford-
Fraser en 1991, conectada a una tarjeta de video,
captura una imagen y la envía a un ordenador que
las traduce a lenguaje binario.

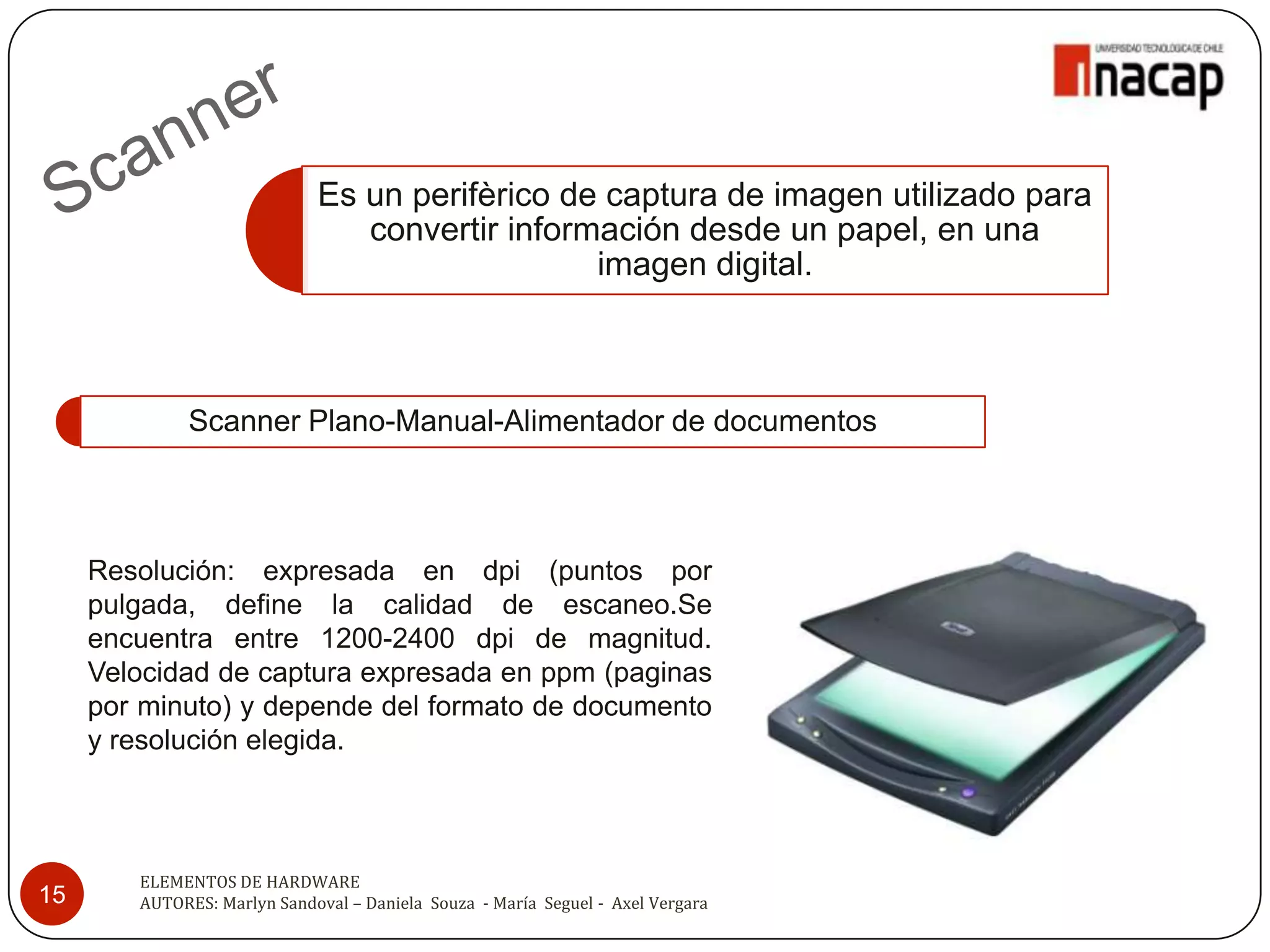

Es un perifèrico de captura de imagen utilizado para
convertir información desde un papel, en una
imagen digital.

Scanner Plano-Manual-Alimentador de documentos

Resolución: expresada en dpi (puntos por
pulgada, define la calidad de escaneo.Se
encuentra entre 1200-2400 dpi de magnitud.
Velocidad de captura expresada en ppm (paginas
por minuto) y depende del formato de documento
y resolución elegida.

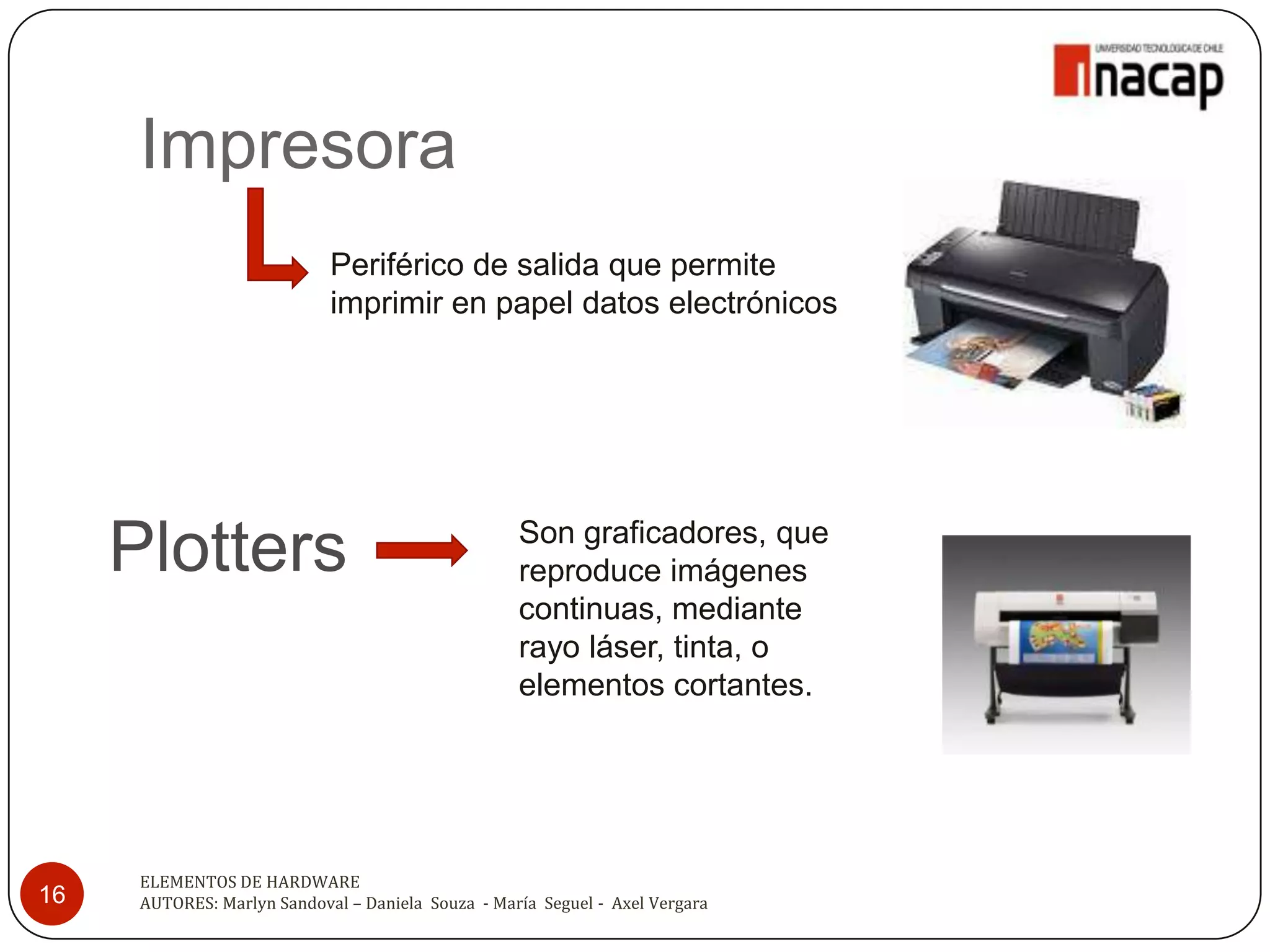

Impresora
Periférico de salida que permite
imprimir en papel datos electrónicos

Plotters Son graficadores, que
reproduce imágenes
continuas, mediante
rayo láser, tinta, o
elementos cortantes.

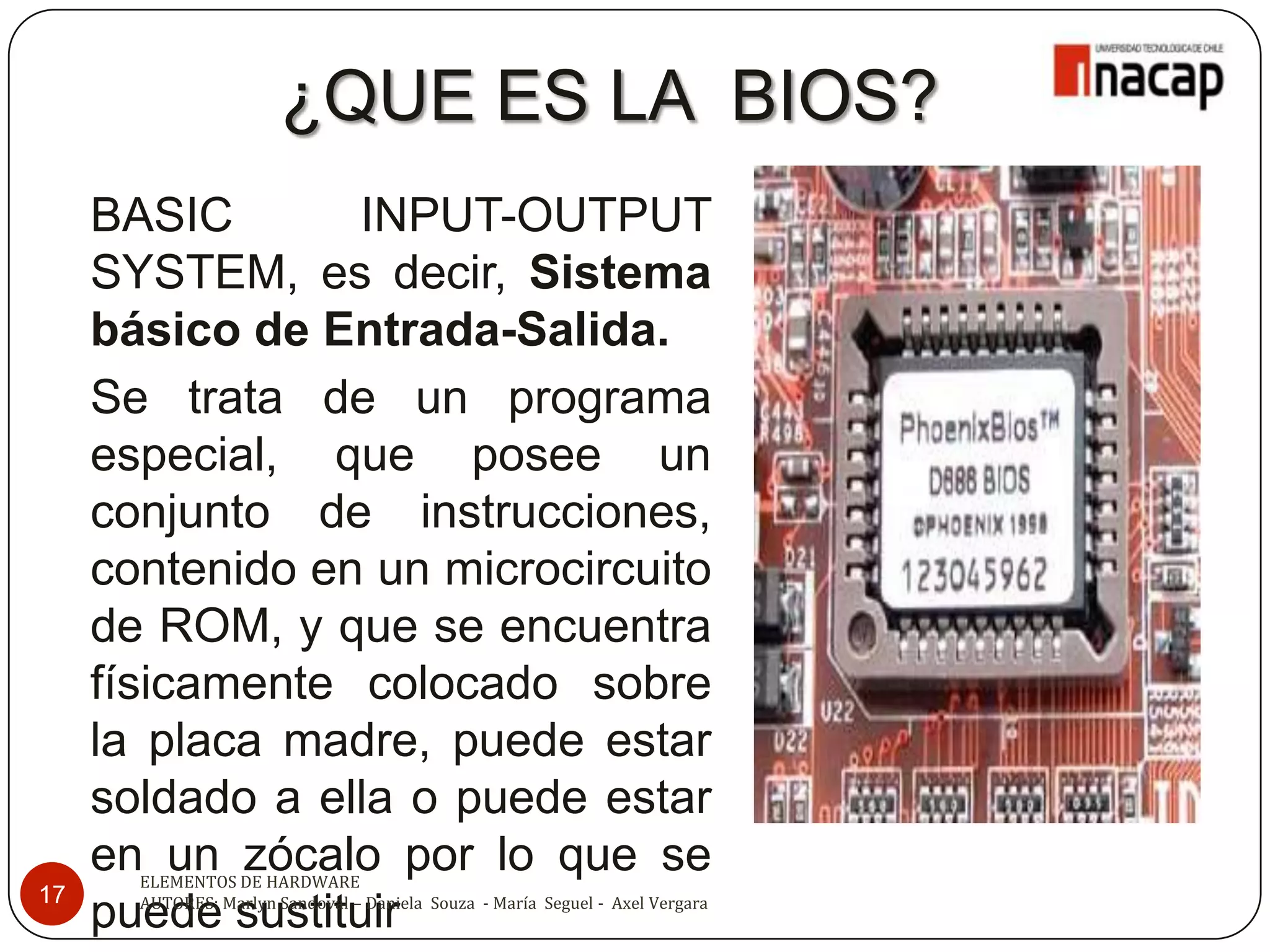

¿QUE ES LA BIOS?
BASIC INPUT-OUTPUT
SYSTEM, es decir, Sistema
básico de Entrada-Salida.
Se trata de un programa
especial, que posee un
conjunto de instrucciones,
contenido en un microcircuito
de ROM, y que se encuentra
físicamente colocado sobre
la placa madre, puede estar
soldado a ella o puede estar
en un zócalo por lo que se
puede sustituir

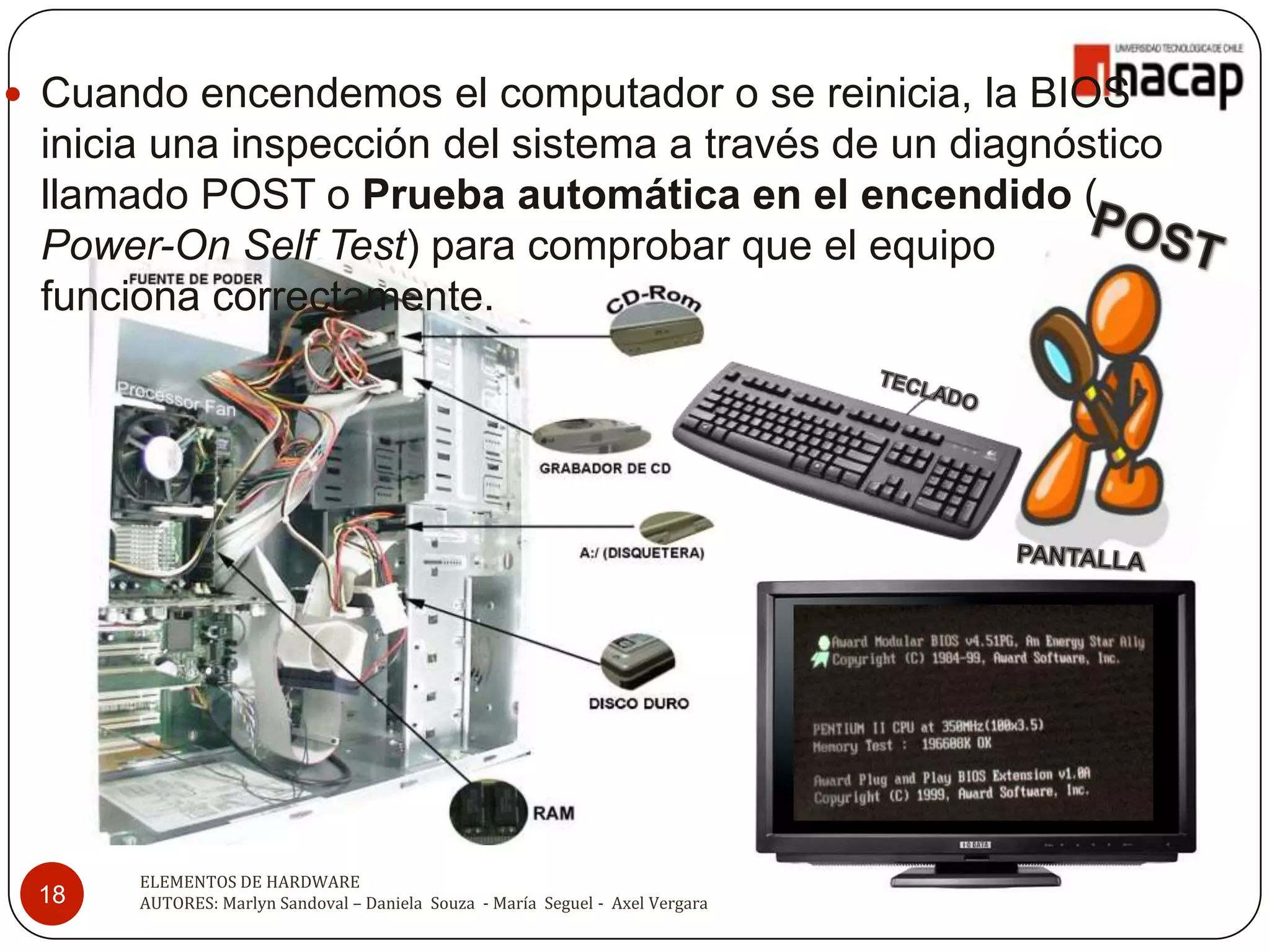

 Cuando encendemos el computador o se reinicia, la BIOS
inicia una inspección del sistema a través de un diagnóstico
llamado POST o Prueba automática en el encendido (
Power-On Self Test) para comprobar que el equipo
funciona correctamente.

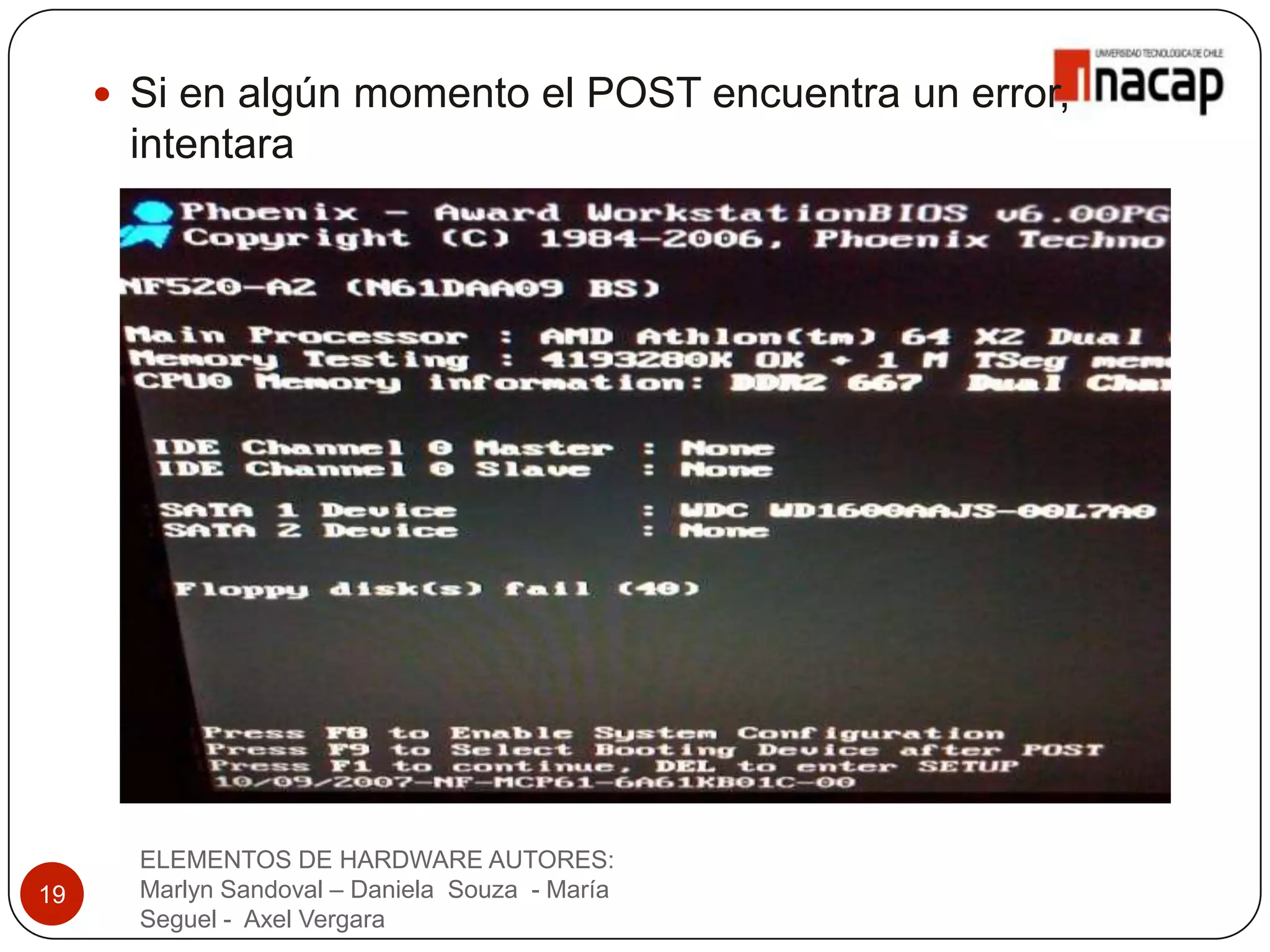

 Si en algún momento el POST encuentra un error,
intentara
continuar con el inicio del computador.

ELEMENTOS DE HARDWARE AUTORES:
19 Marlyn Sandoval – Daniela Souza - María
Seguel - Axel Vergara

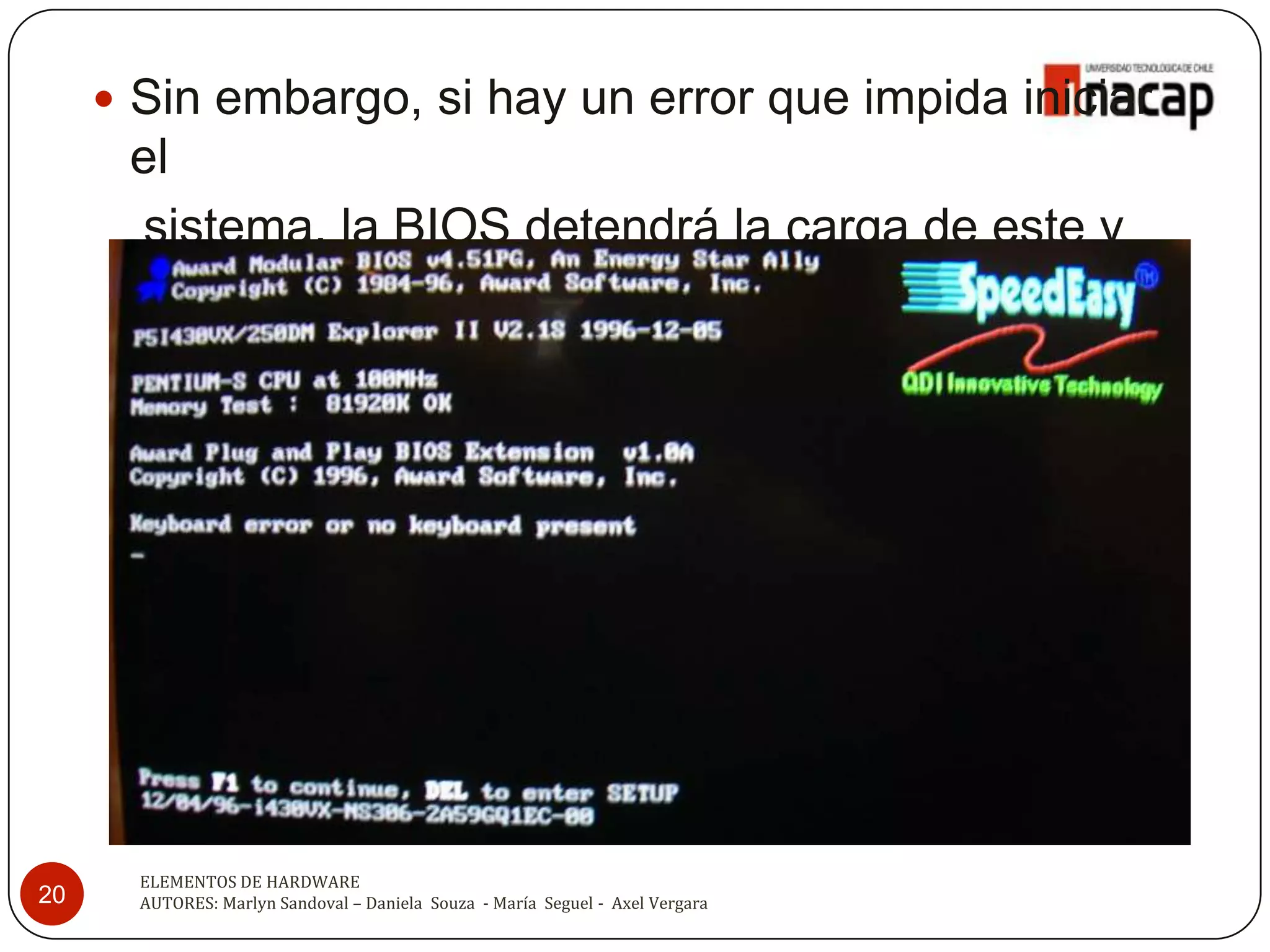

 Sin embargo, si hay un error que impida iniciar
el
sistema, la BIOS detendrá la carga de este y
mostrar en pantalla el error o emitirá una
secuencia de sonidos.

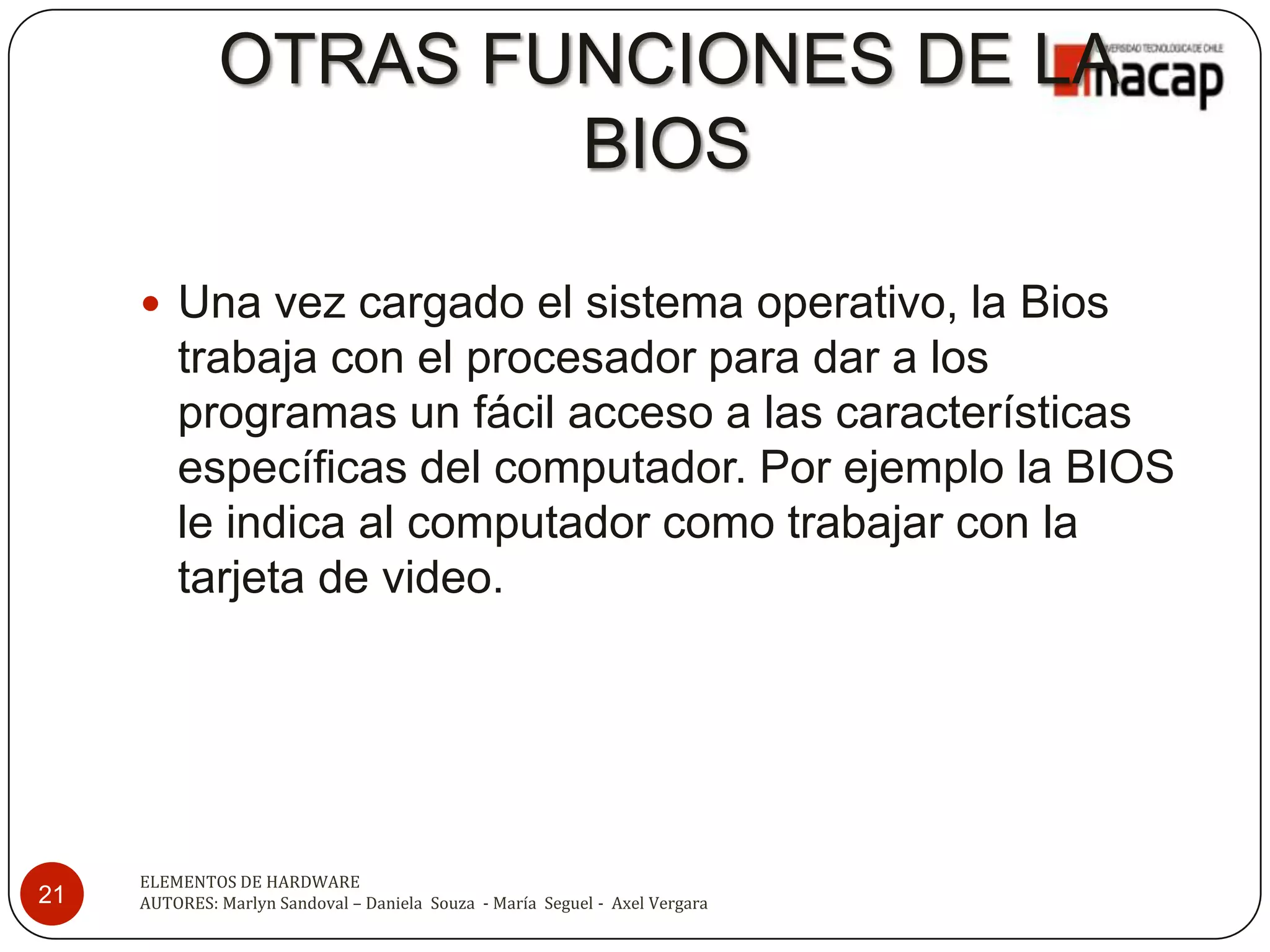

OTRAS FUNCIONES DE LA
BIOS

 Una vez cargado el sistema operativo, la Bios
trabaja con el procesador para dar a los
programas un fácil acceso a las características
específicas del computador. Por ejemplo la BIOS
le indica al computador como trabajar con la
tarjeta de video.

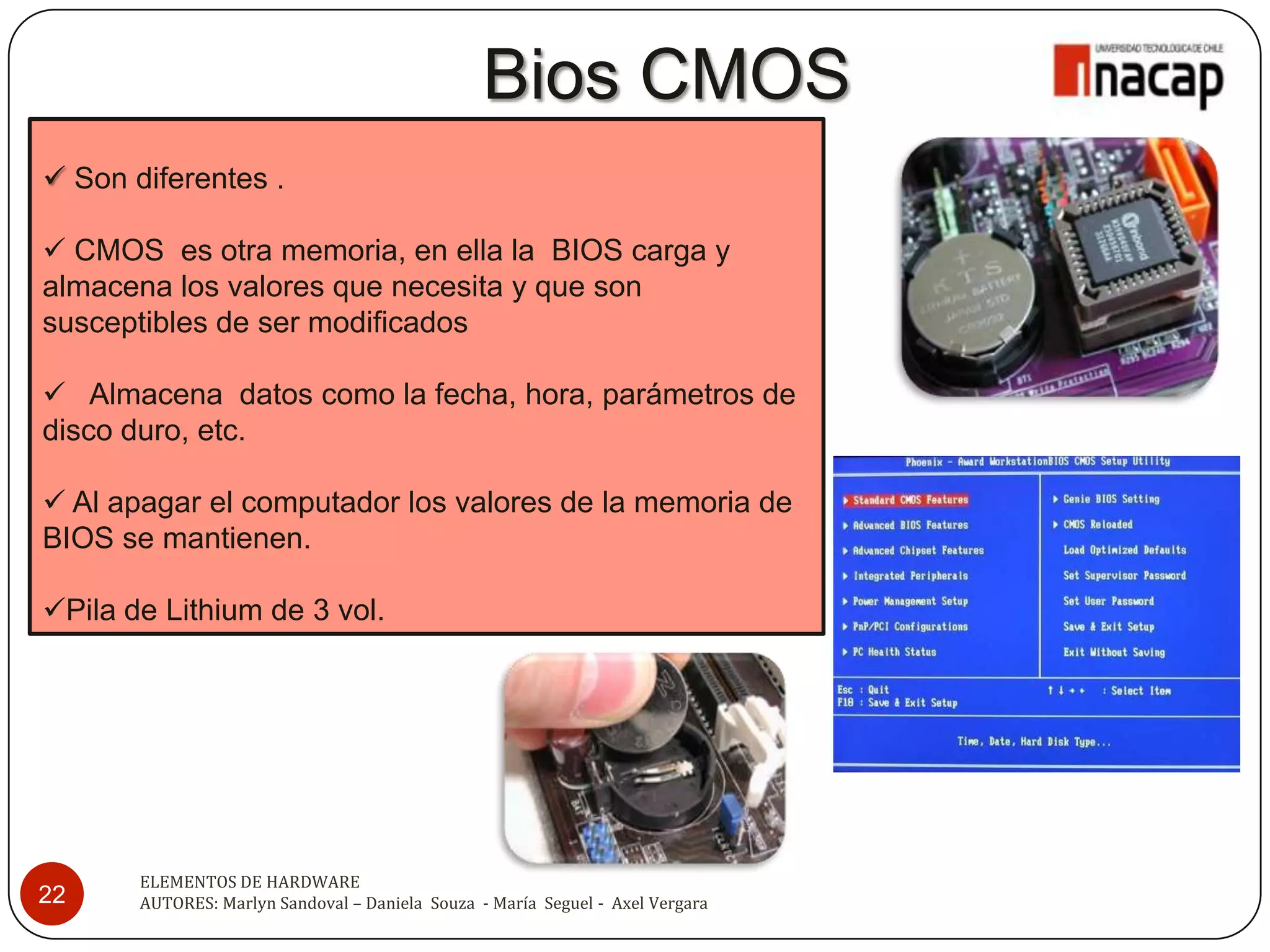

Bios CMOS
 Son diferentes .

 CMOS es otra memoria, en ella la BIOS carga y
almacena los valores que necesita y que son
susceptibles de ser modificados

 Almacena datos como la fecha, hora, parámetros de
disco duro, etc.

 Al apagar el computador los valores de la memoria de
BIOS se mantienen.

Pila de Lithium de 3 vol.

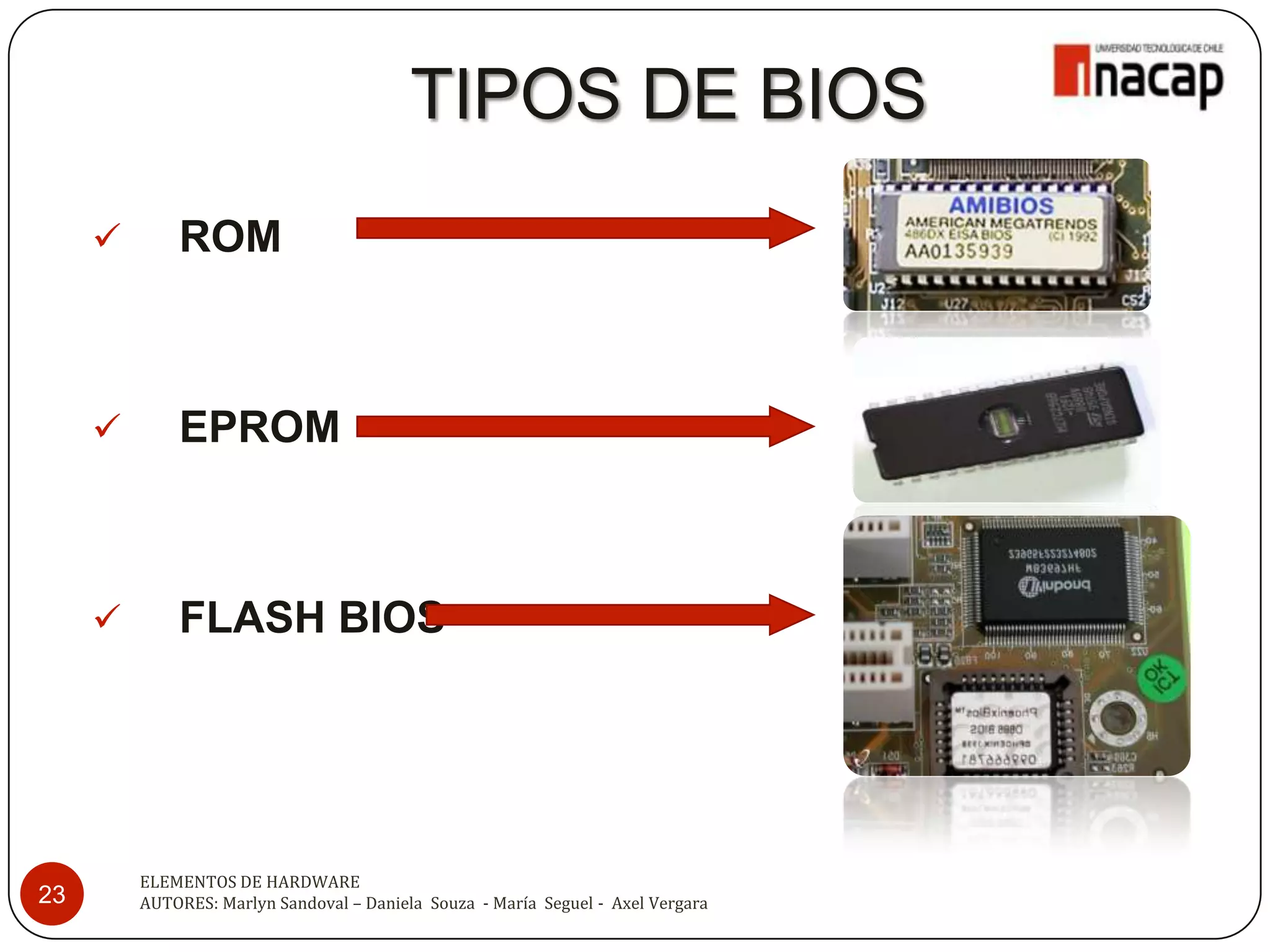

TIPOS DE BIOS
 ROM

 EPROM

 FLASH BIOS

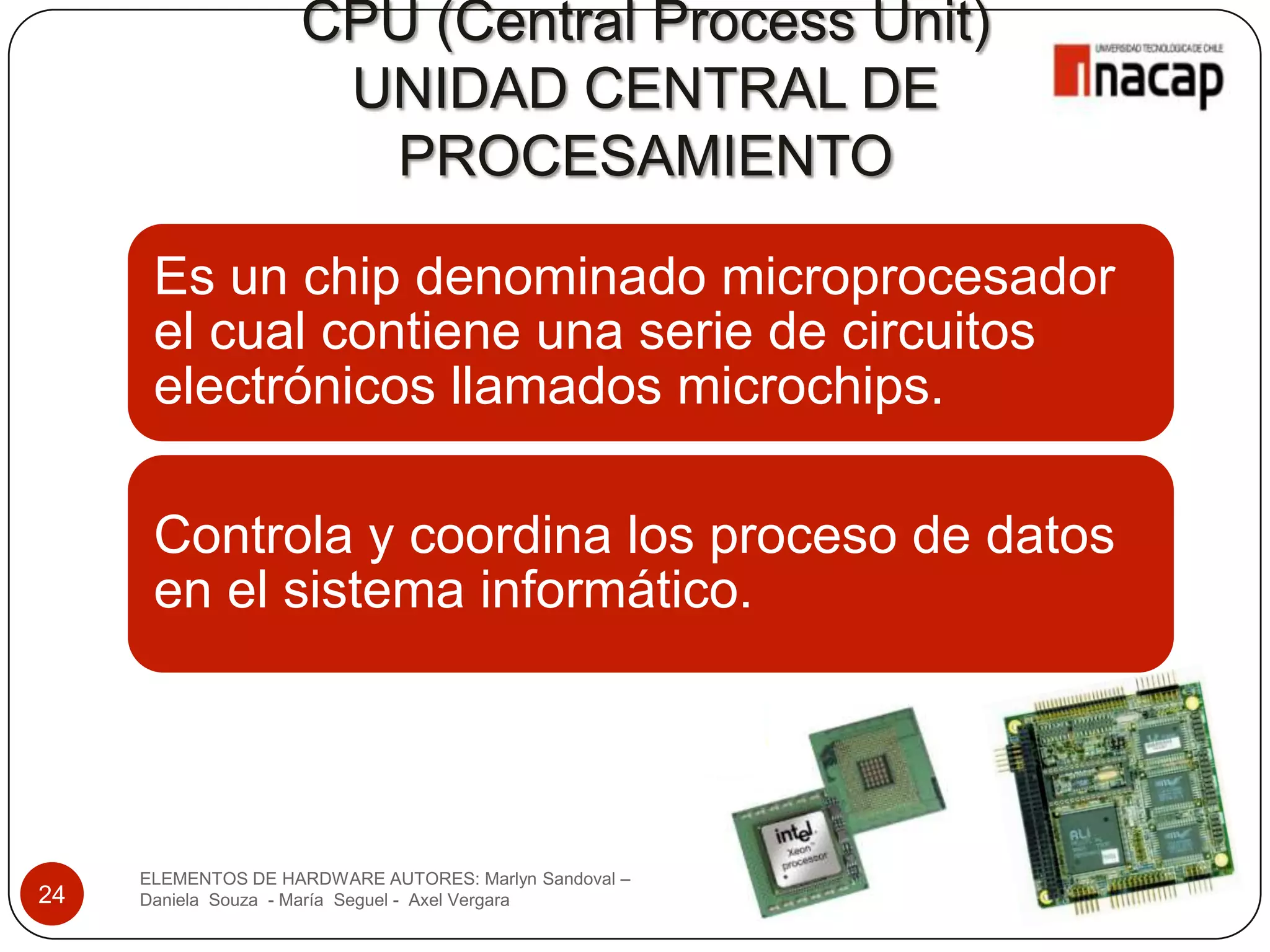

CPU (Central Process Unit)
UNIDAD CENTRAL DE
PROCESAMIENTO

Es un chip denominado microprocesador
el cual contiene una serie de circuitos
electrónicos llamados microchips.

Controla y coordina los proceso de datos
en el sistema informático.

ELEMENTOS DE HARDWARE AUTORES: Marlyn Sandoval –
24 Daniela Souza - María Seguel - Axel Vergara

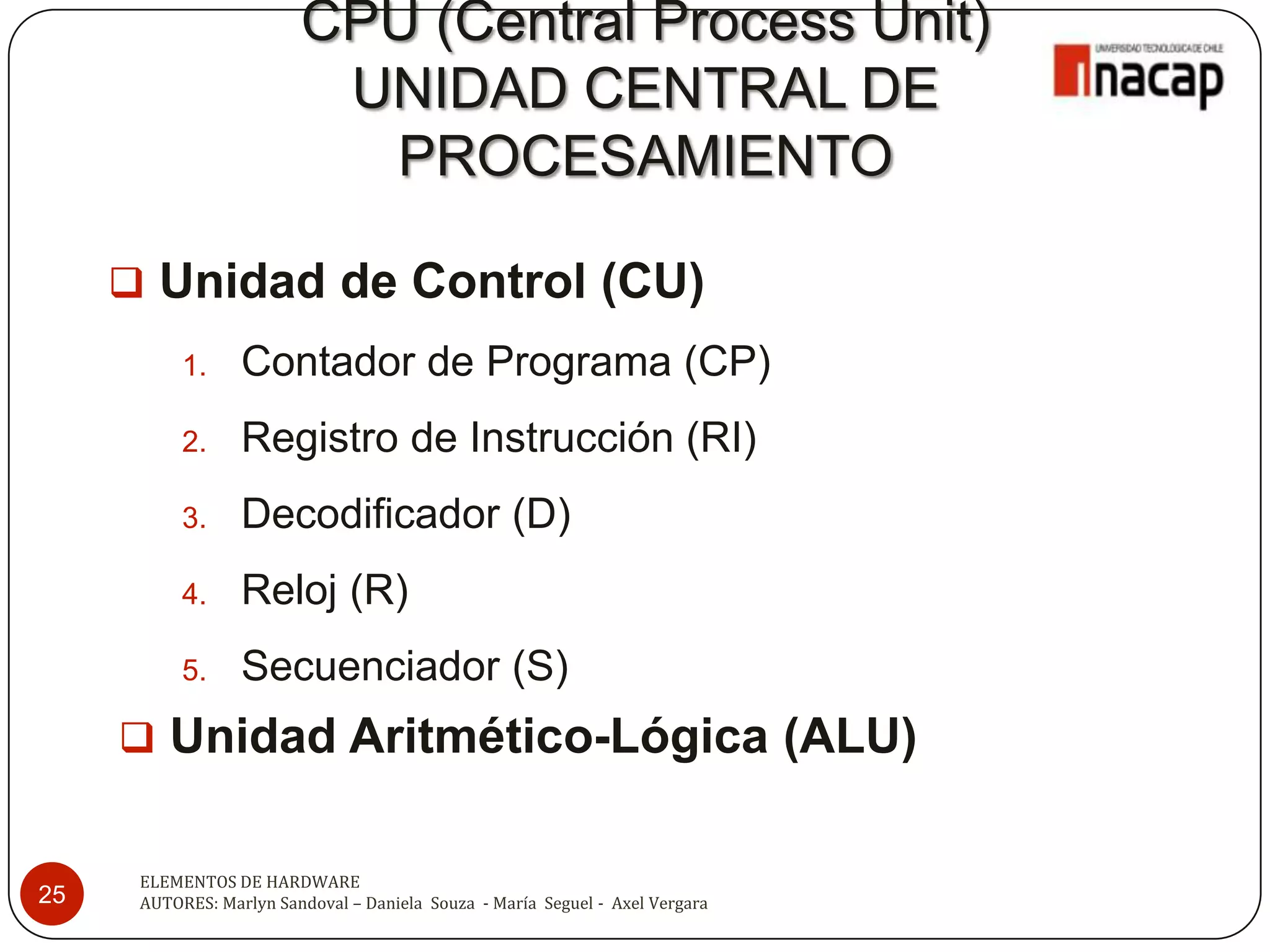

CPU (Central Process Unit)
UNIDAD CENTRAL DE
PROCESAMIENTO

 Unidad de Control (CU)
1. Contador de Programa (CP)
2. Registro de Instrucción (RI)
3. Decodificador (D)
4. Reloj (R)
5. Secuenciador (S)
 Unidad Aritmético-Lógica (ALU)

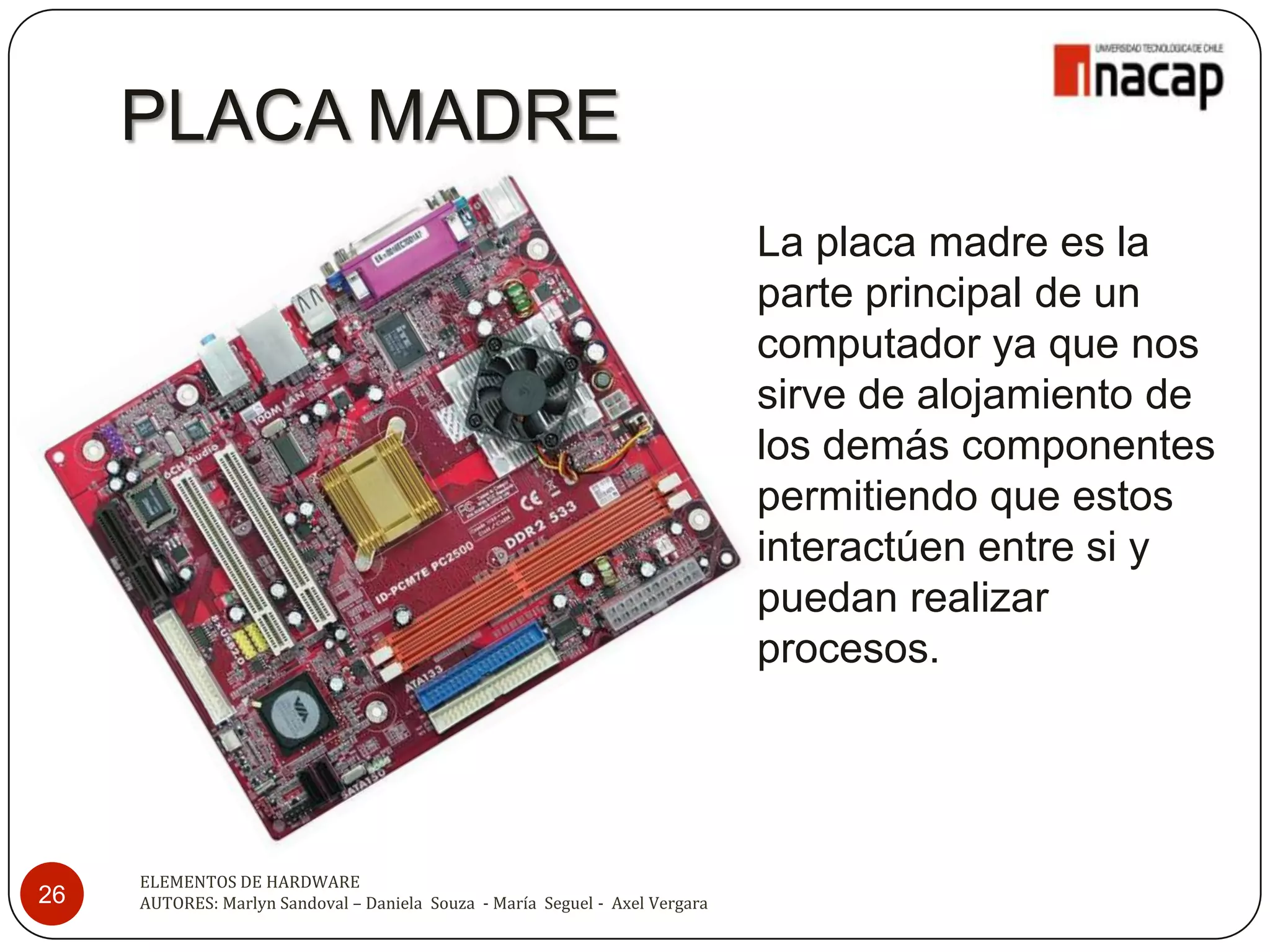

PLACA MADRE
La placa madre es la
parte principal de un
computador ya que nos
sirve de alojamiento de
los demás componentes
permitiendo que estos
interactúen entre si y
puedan realizar
procesos.

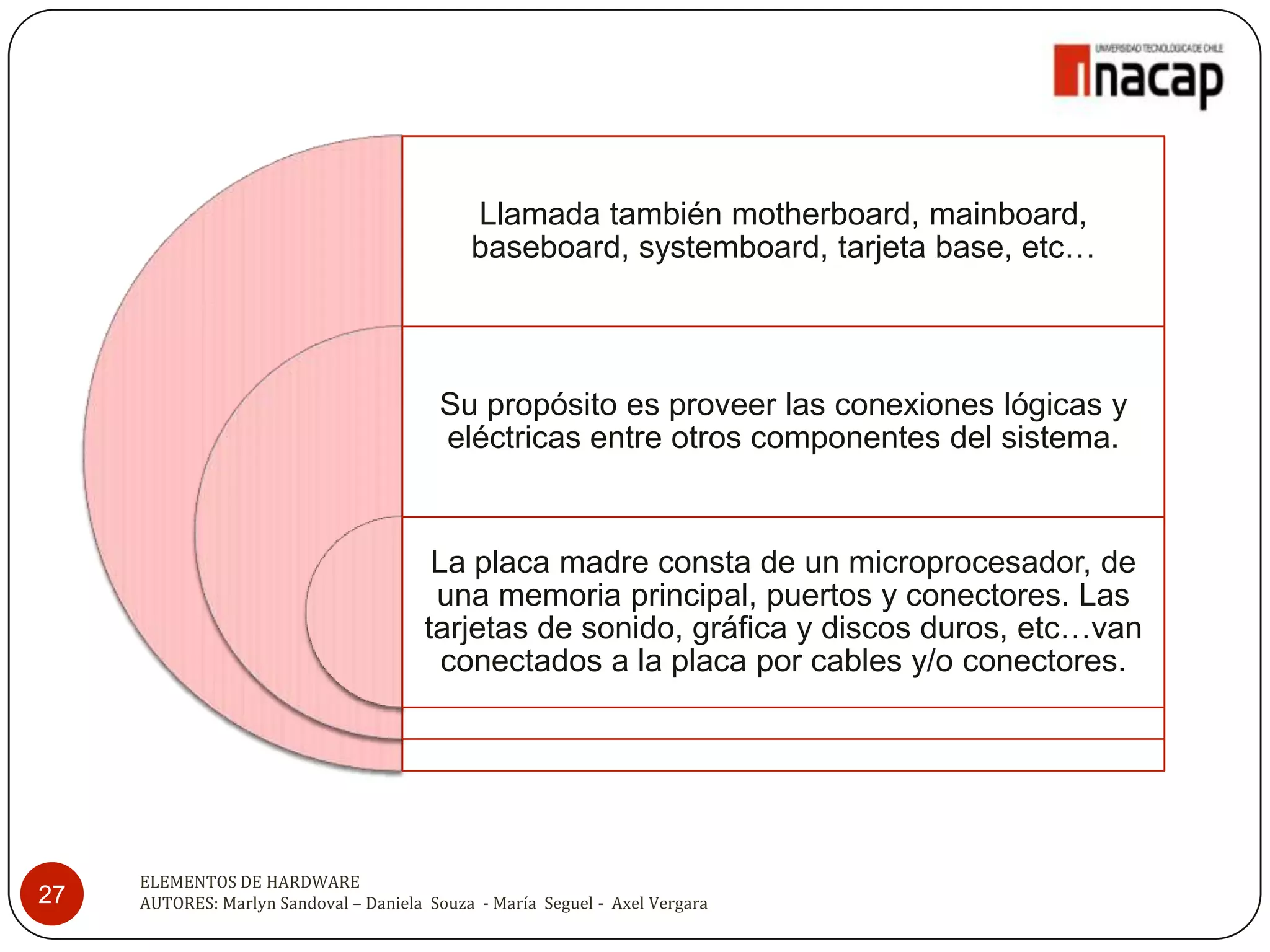

Llamada también motherboard, mainboard,
baseboard, systemboard, tarjeta base, etc…

Su propósito es proveer las conexiones lógicas y
eléctricas entre otros componentes del sistema.

La placa madre consta de un microprocesador, de
una memoria principal, puertos y conectores. Las
tarjetas de sonido, gráfica y discos duros, etc…van
conectados a la placa por cables y/o conectores.

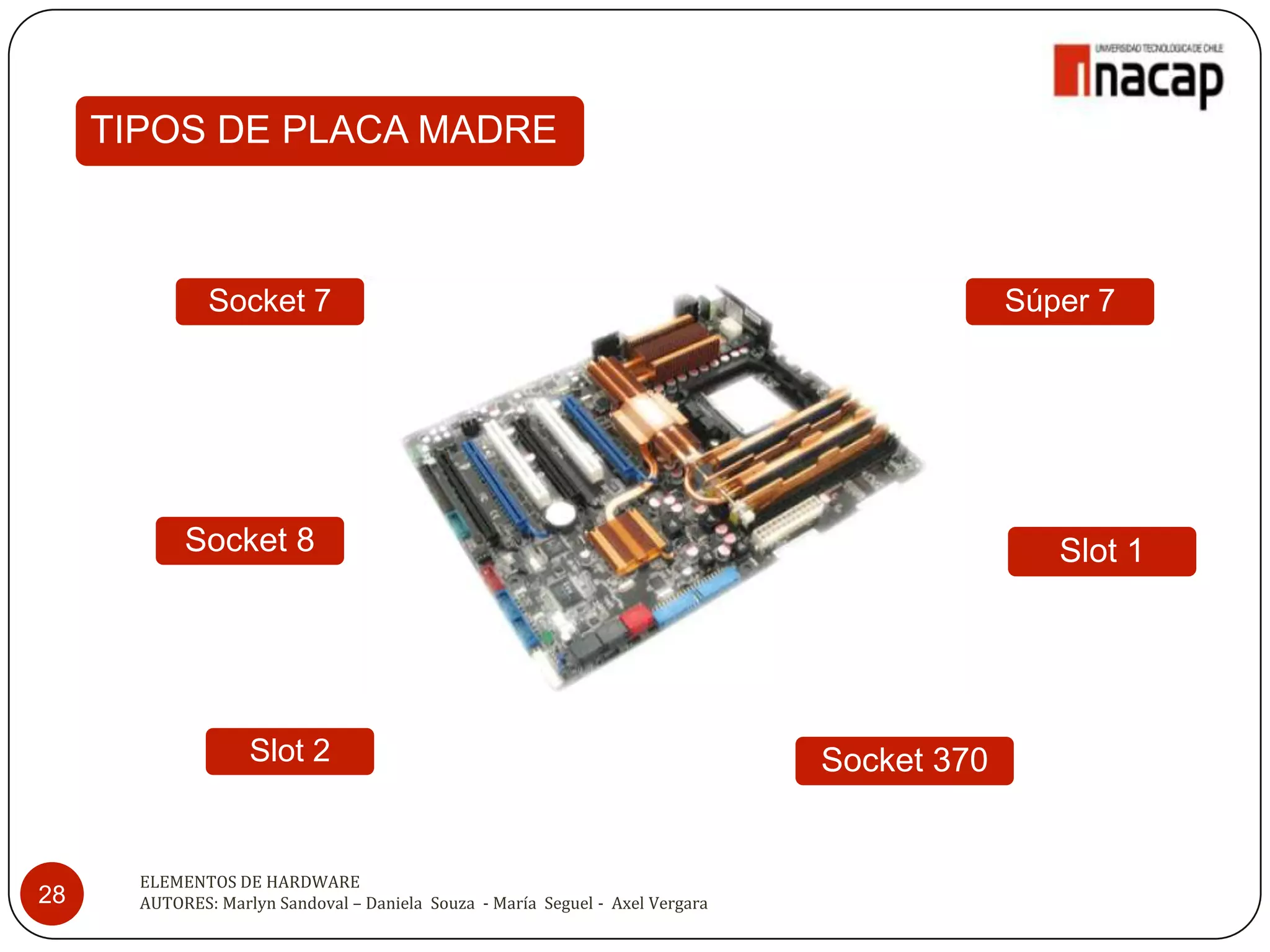

TIPOS DE PLACA MADRE

Socket 7 Súper 7

Socket 8 Slot 1

Slot 2 Socket 370

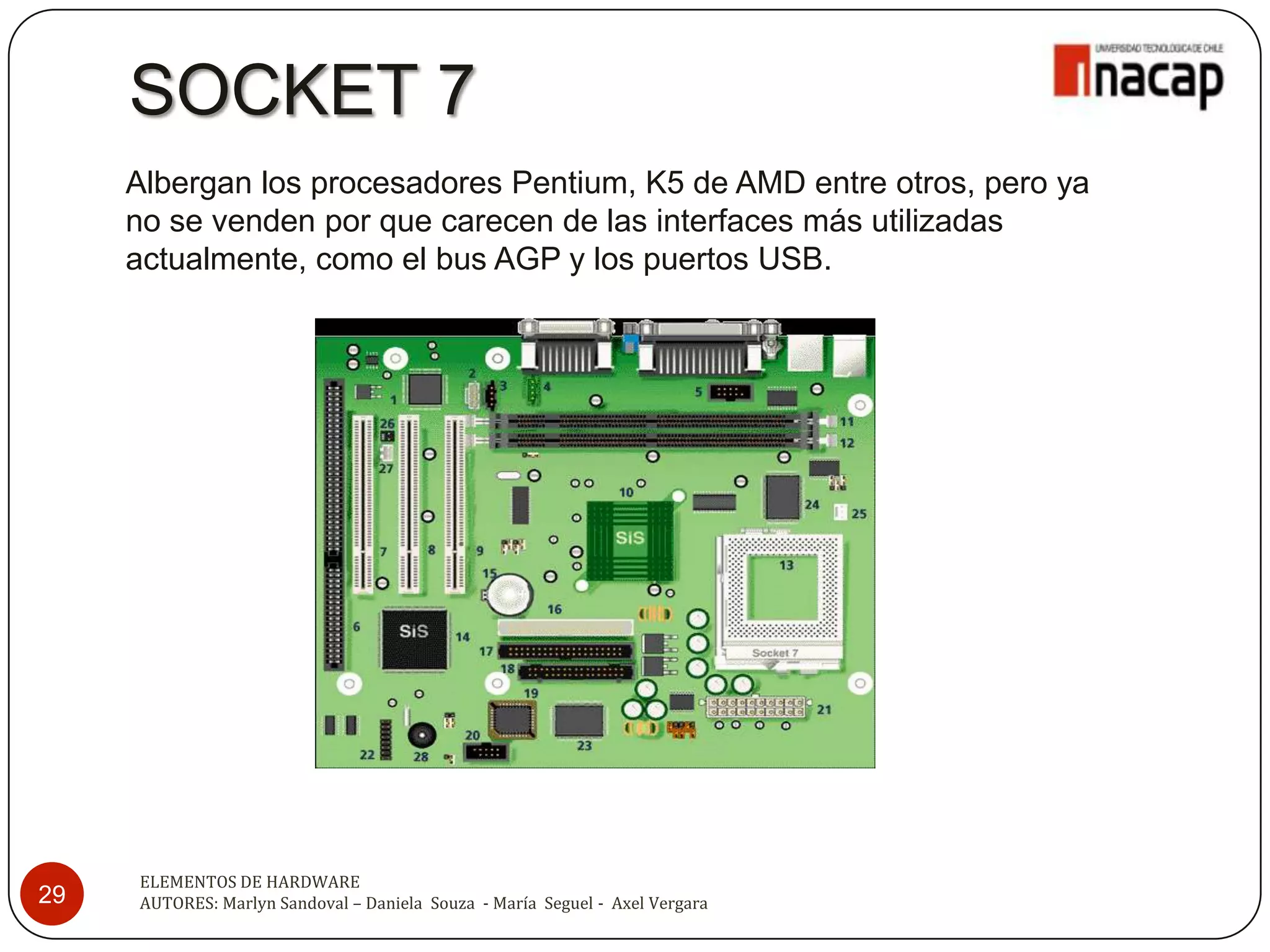

SOCKET 7
Albergan los procesadores Pentium, K5 de AMD entre otros, pero ya
no se venden por que carecen de las interfaces más utilizadas
actualmente, como el bus AGP y los puertos USB.

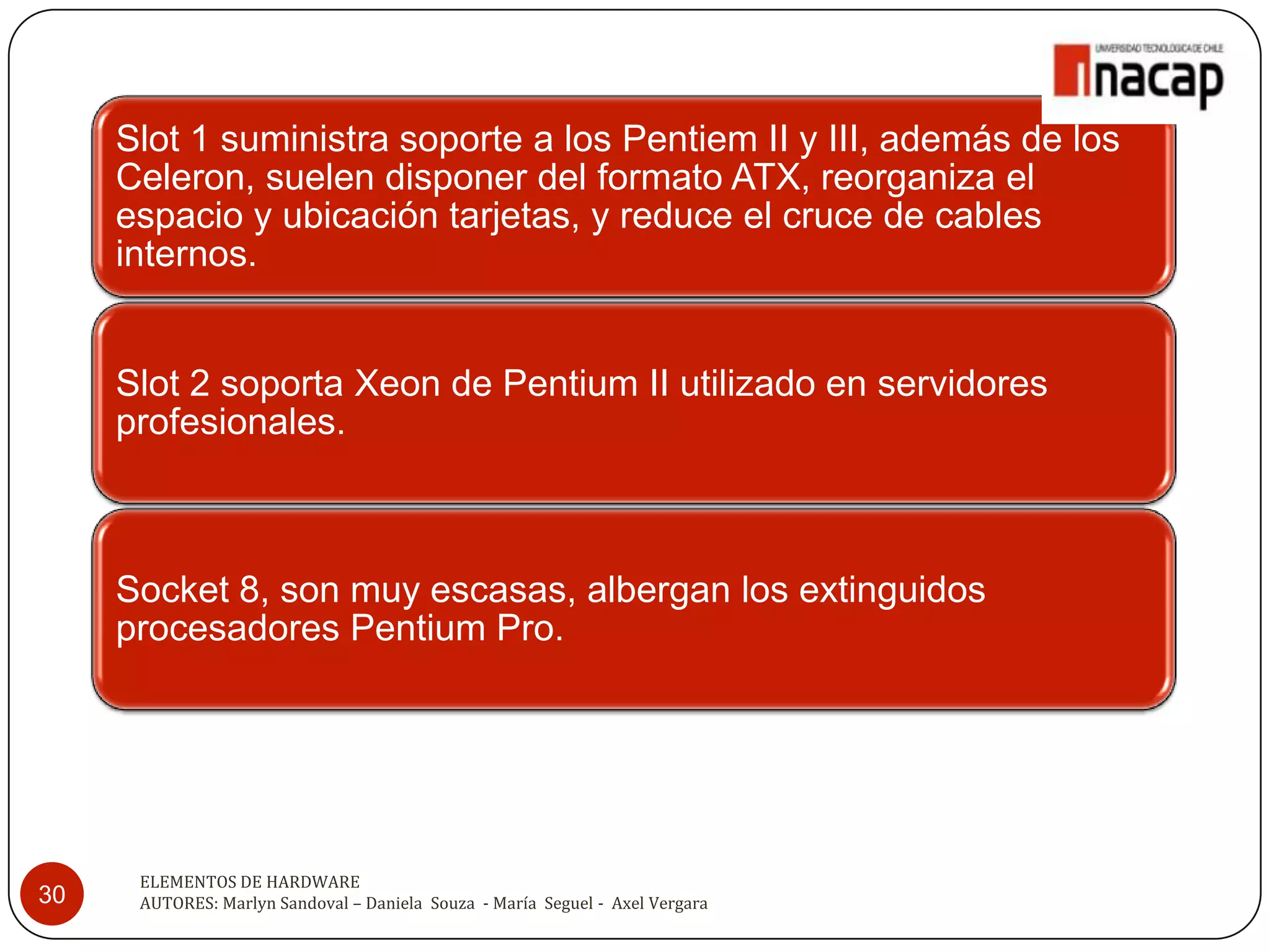

Slot 1 suministra soporte a los Pentiem II y III, además de los
Celeron, suelen disponer del formato ATX, reorganiza el
espacio y ubicación tarjetas, y reduce el cruce de cables
internos.

Slot 2 soporta Xeon de Pentium II utilizado en servidores
profesionales.

Socket 8, son muy escasas, albergan los extinguidos
procesadores Pentium Pro.

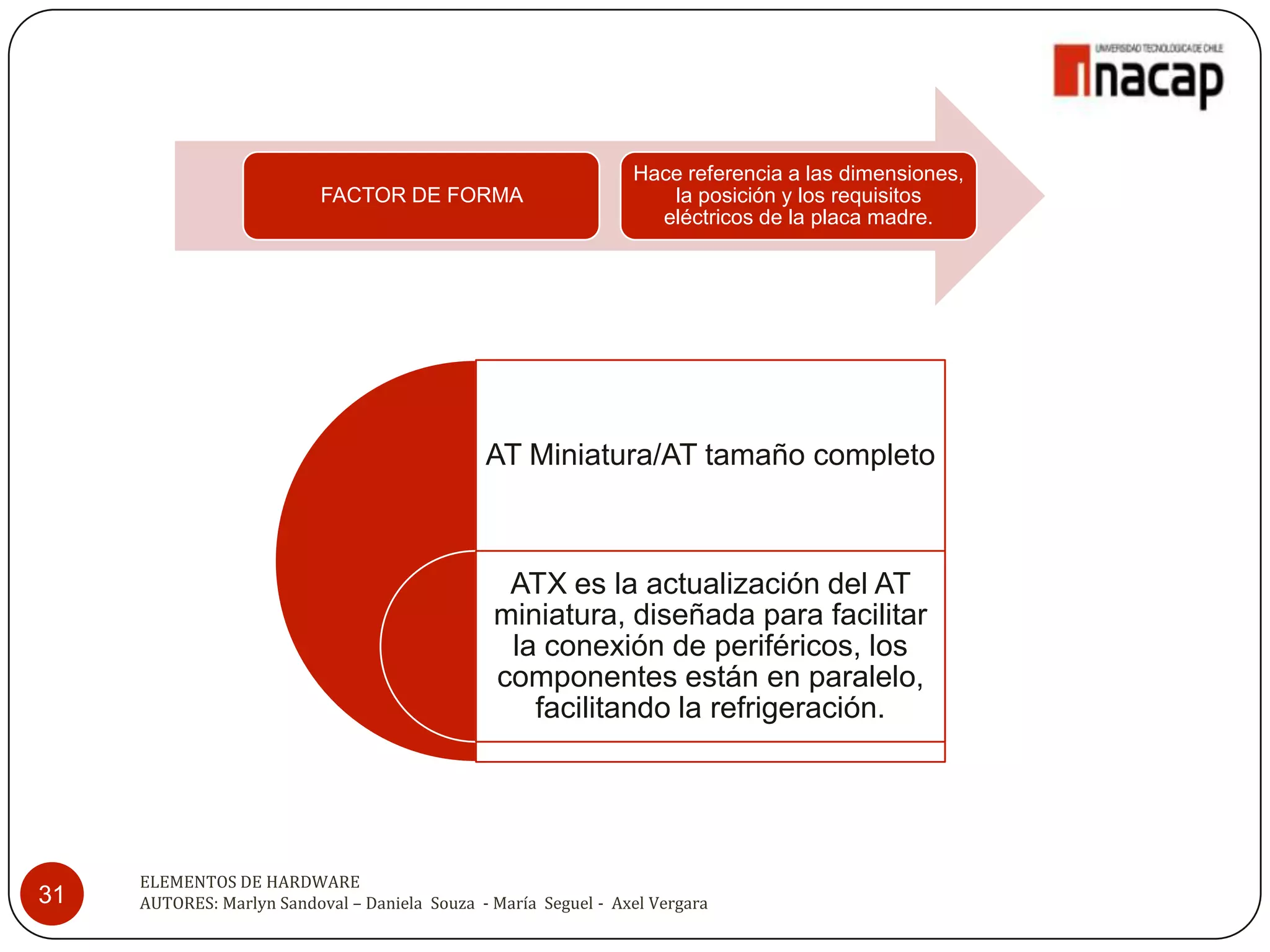

Hace referencia a las dimensiones,
FACTOR DE FORMA la posición y los requisitos
eléctricos de la placa madre.

AT Miniatura/AT tamaño completo

ATX es la actualización del AT
miniatura, diseñada para facilitar
la conexión de periféricos, los
componentes están en paralelo,
facilitando la refrigeración.

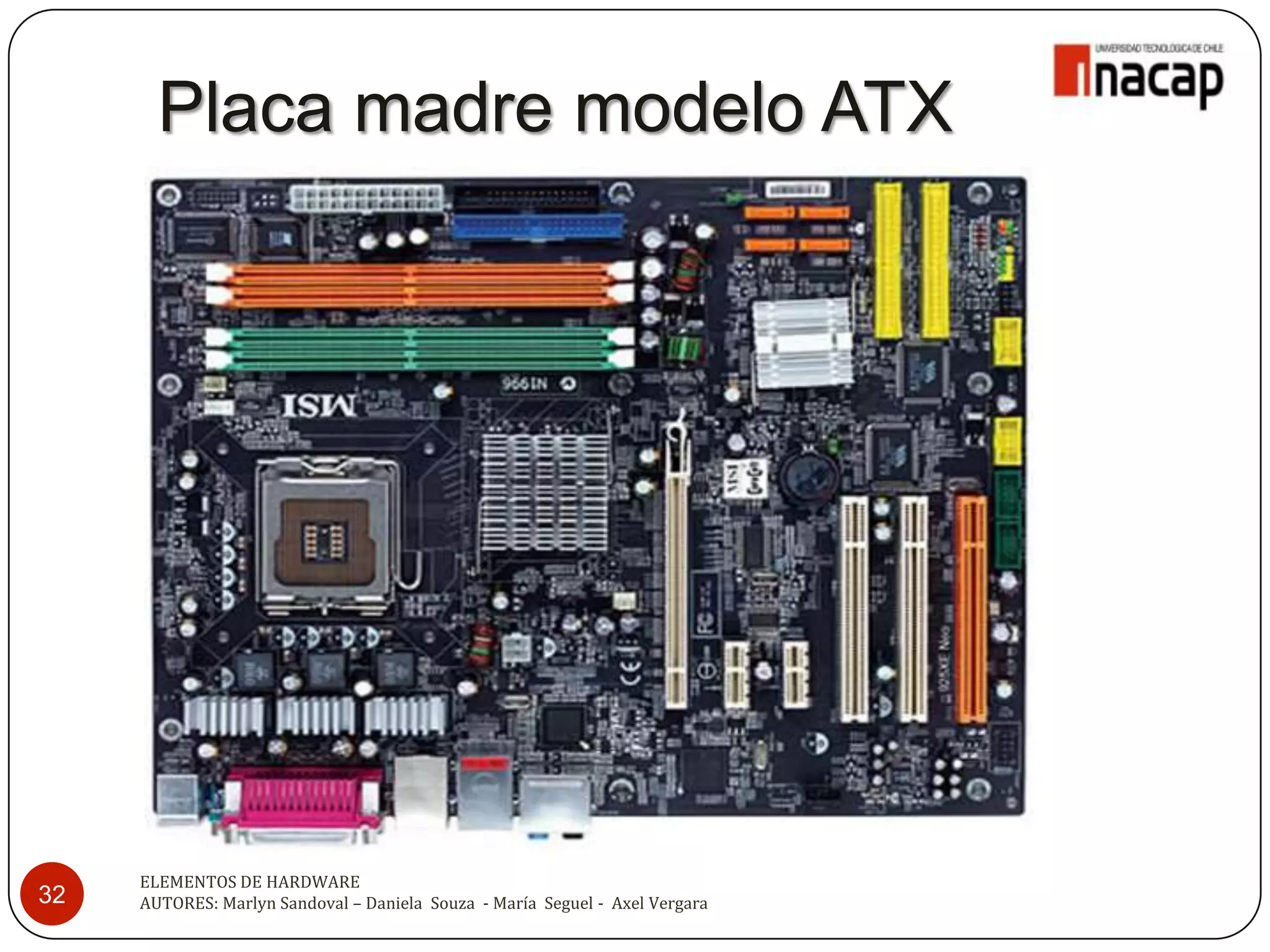

Placa madre modelo ATX

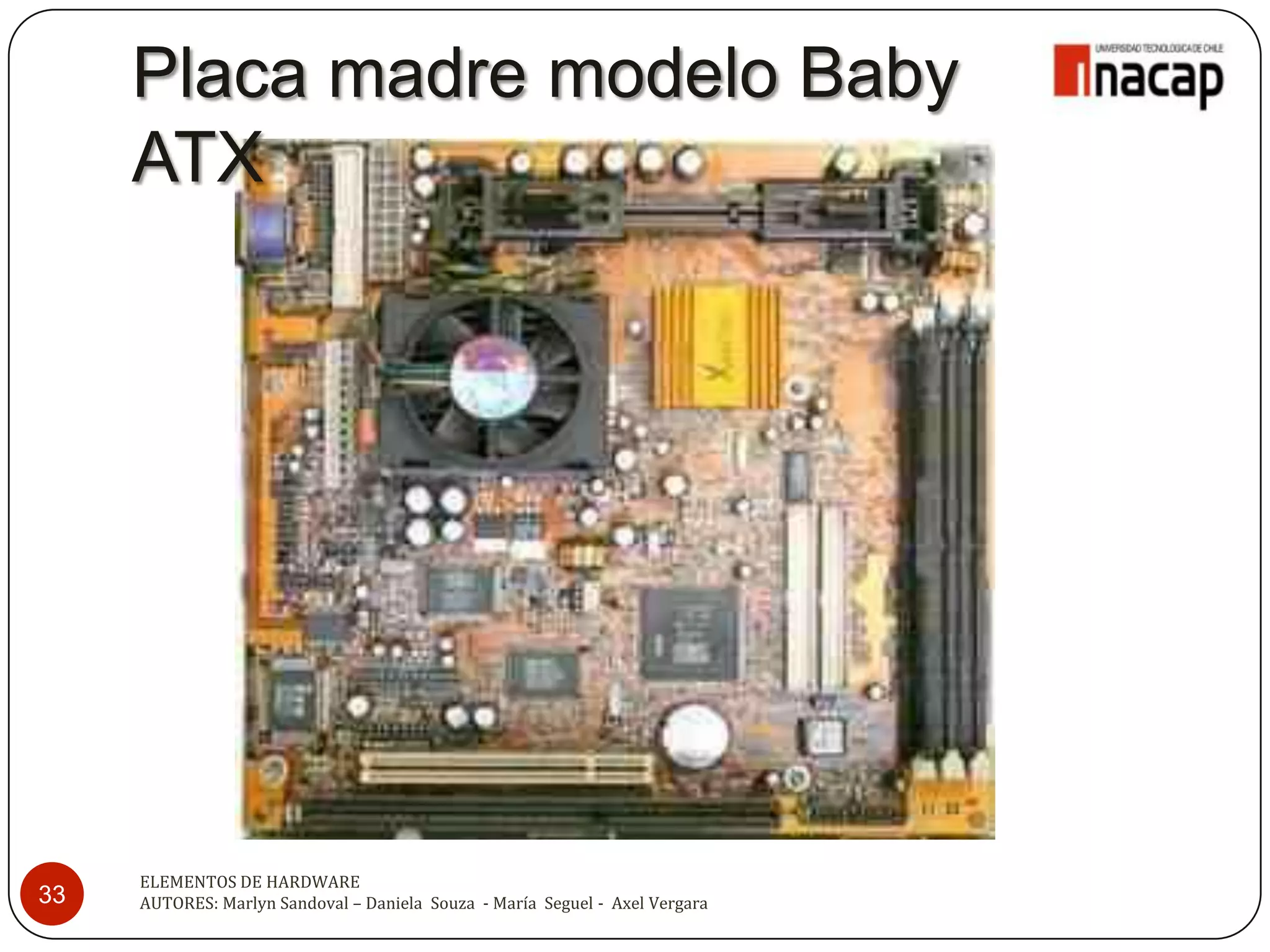

Placa madre modelo Baby
ATX

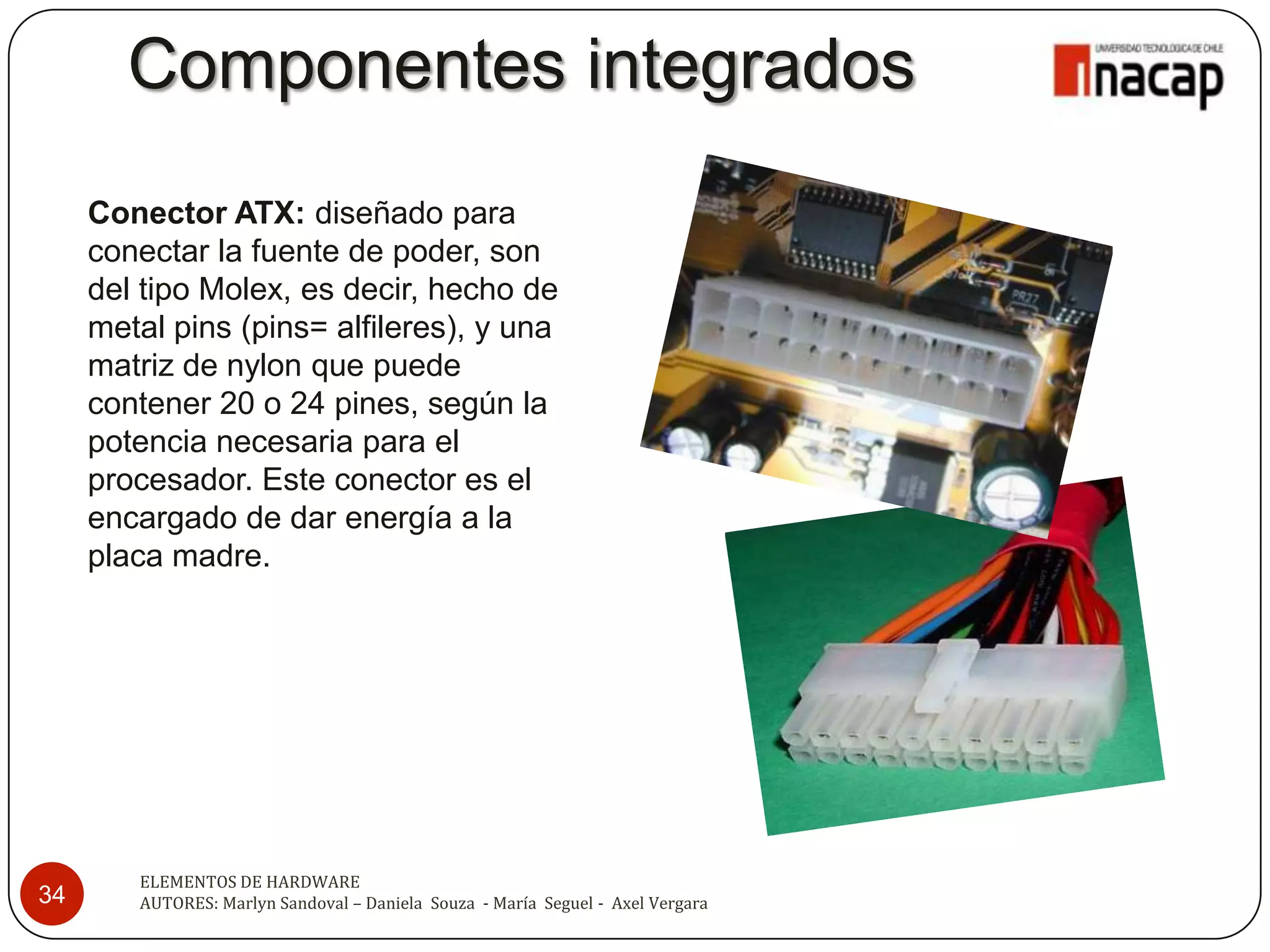

Componentes integrados
Conector ATX: diseñado para
conectar la fuente de poder, son
del tipo Molex, es decir, hecho de
metal pins (pins= alfileres), y una
matriz de nylon que puede
contener 20 o 24 pines, según la
potencia necesaria para el
procesador. Este conector es el
encargado de dar energía a la
placa madre.

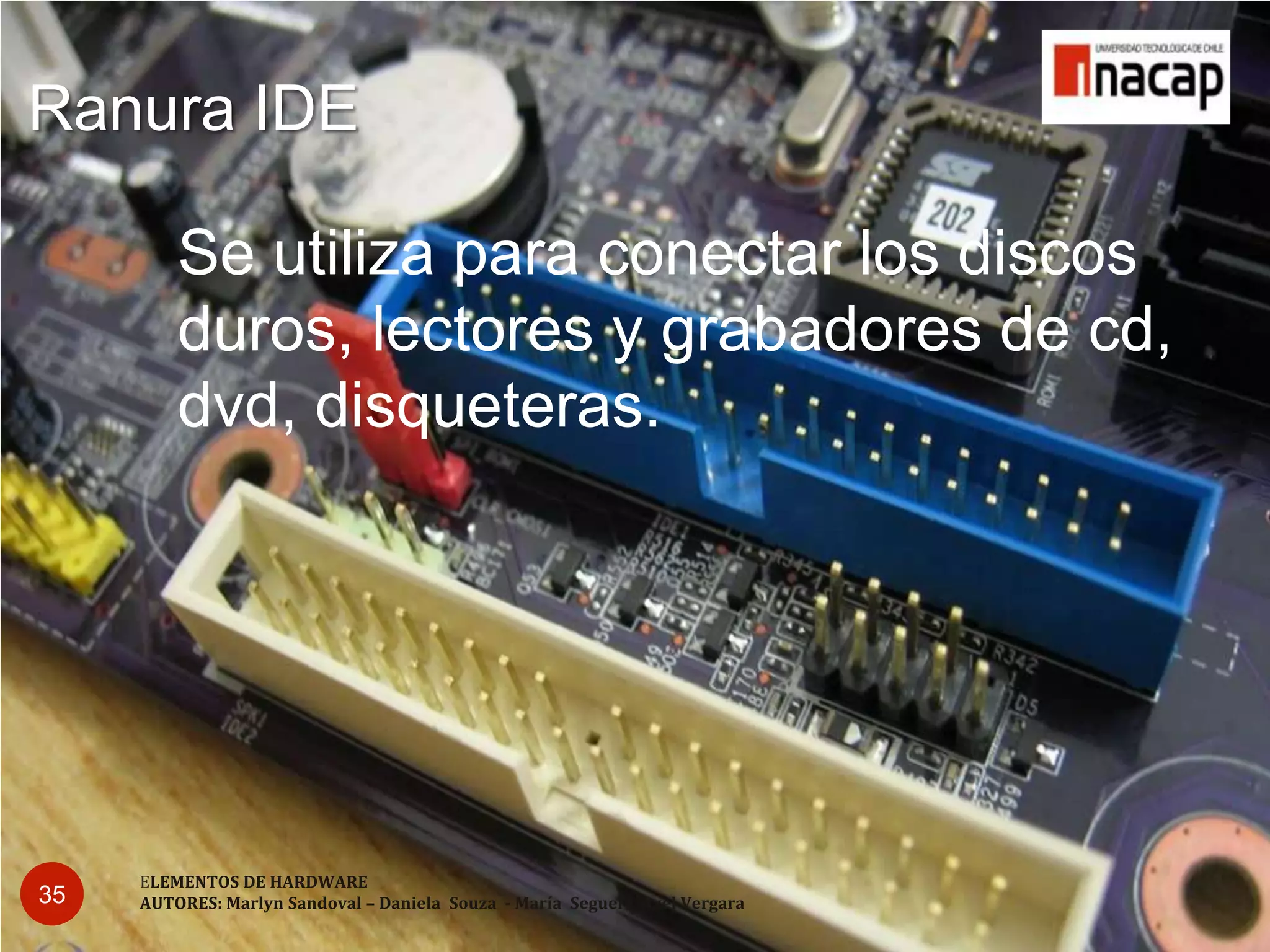

Ranura IDE

Se utiliza para conectar los discos
duros, lectores y grabadores de cd,
dvd, disqueteras.

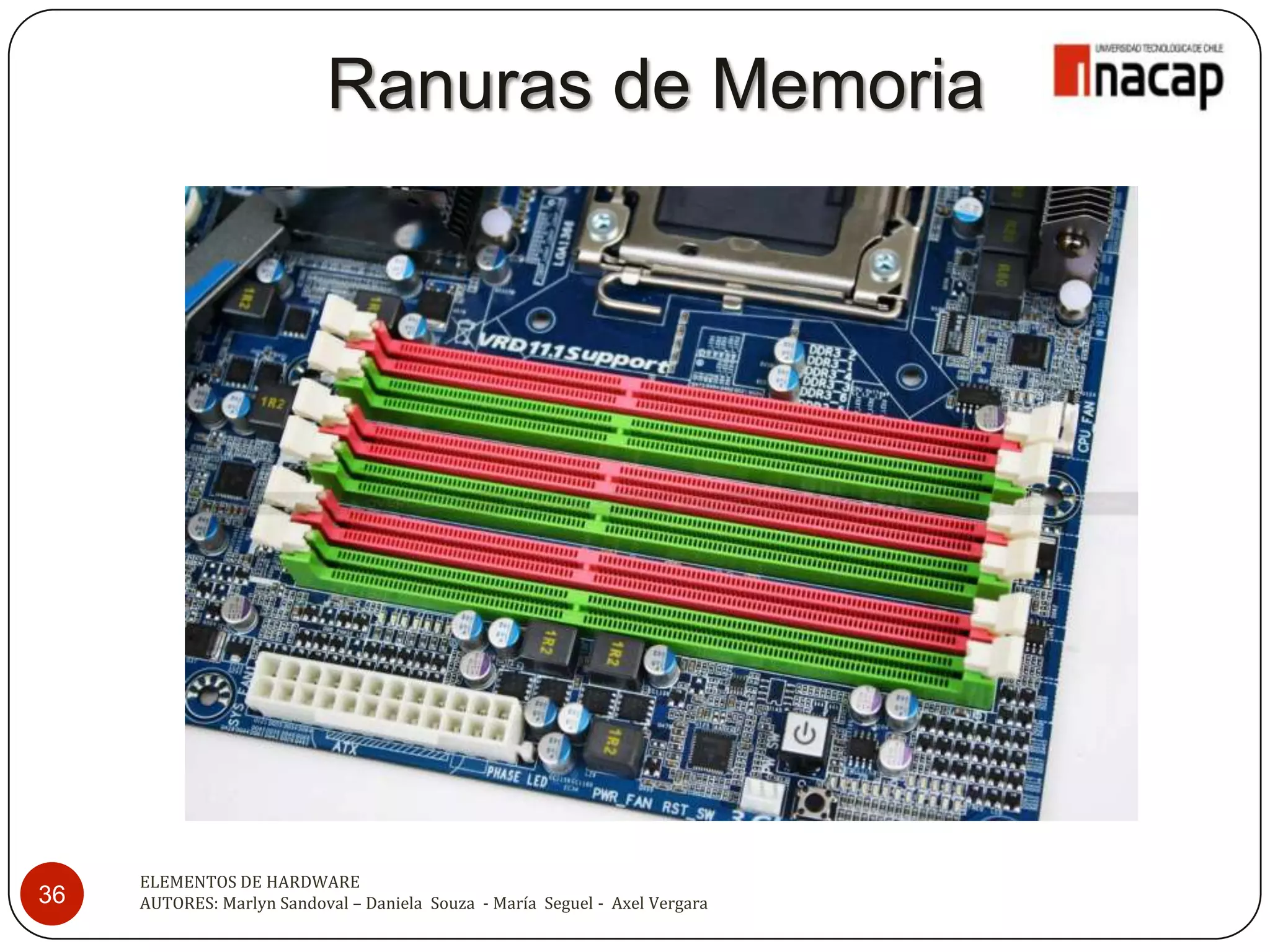

Ranuras de Memoria

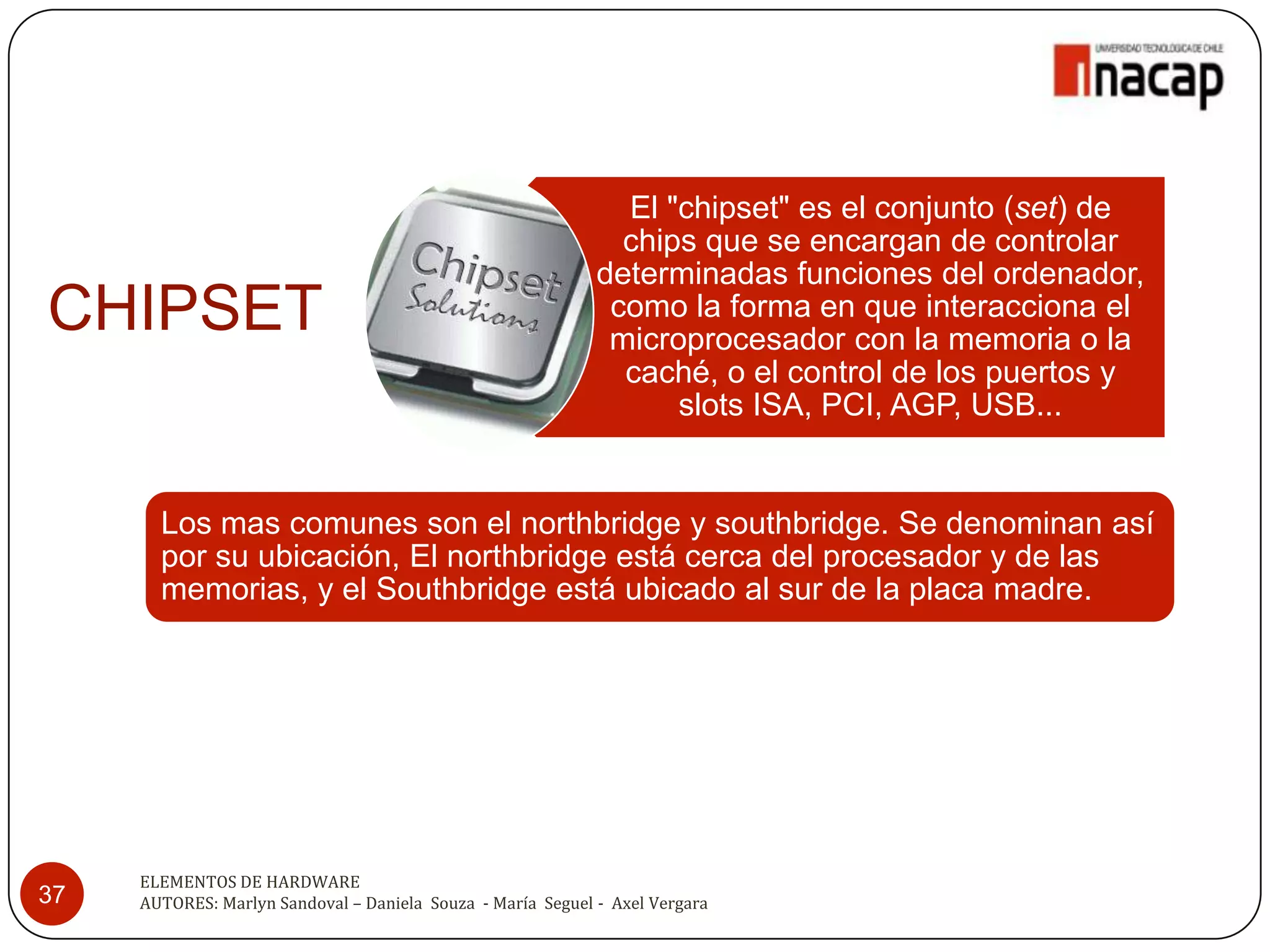

El "chipset" es el conjunto (set) de
chips que se encargan de controlar
determinadas funciones del ordenador,
CHIPSET como la forma en que interacciona el
microprocesador con la memoria o la
caché, o el control de los puertos y
slots ISA, PCI, AGP, USB...

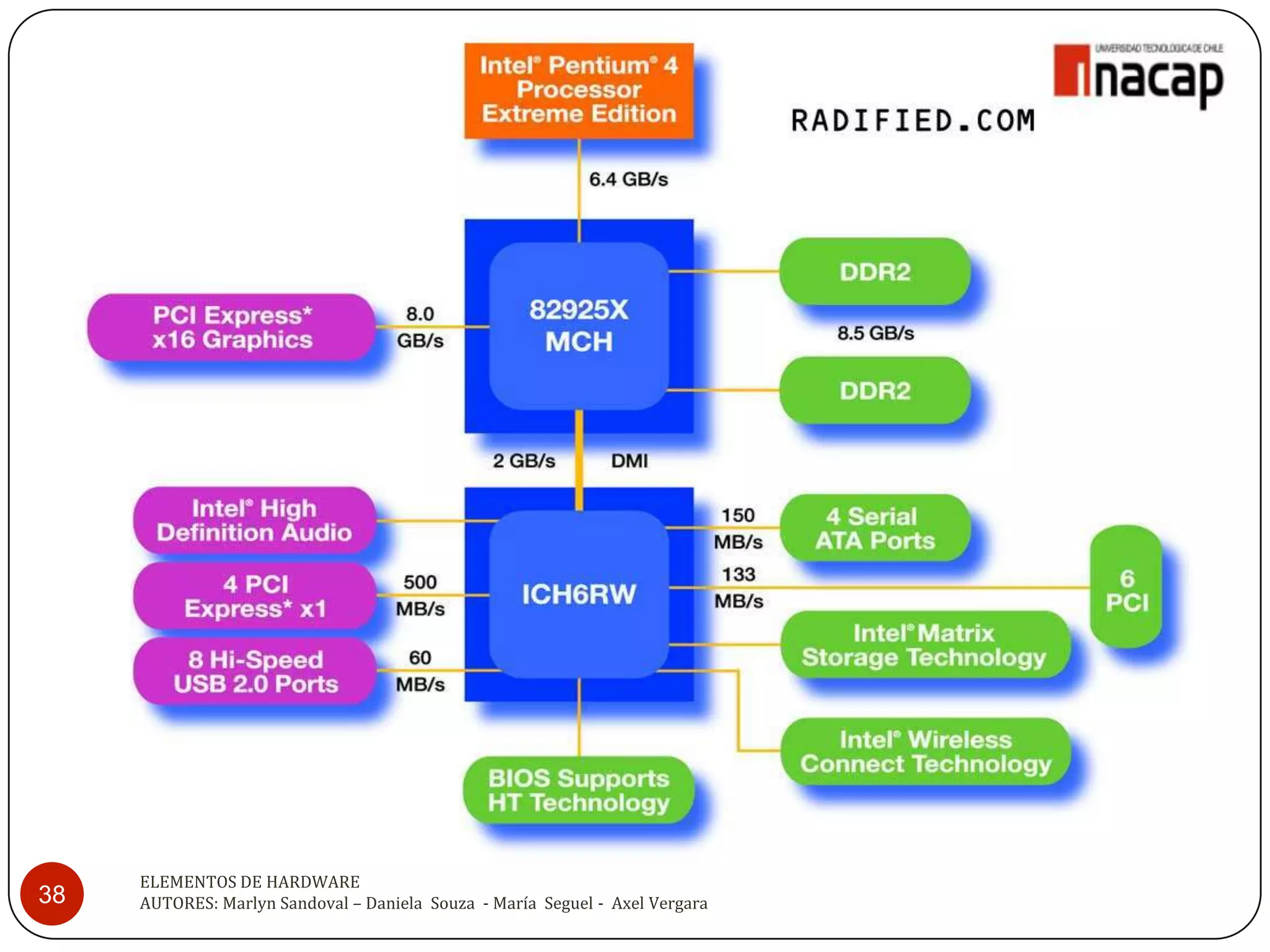

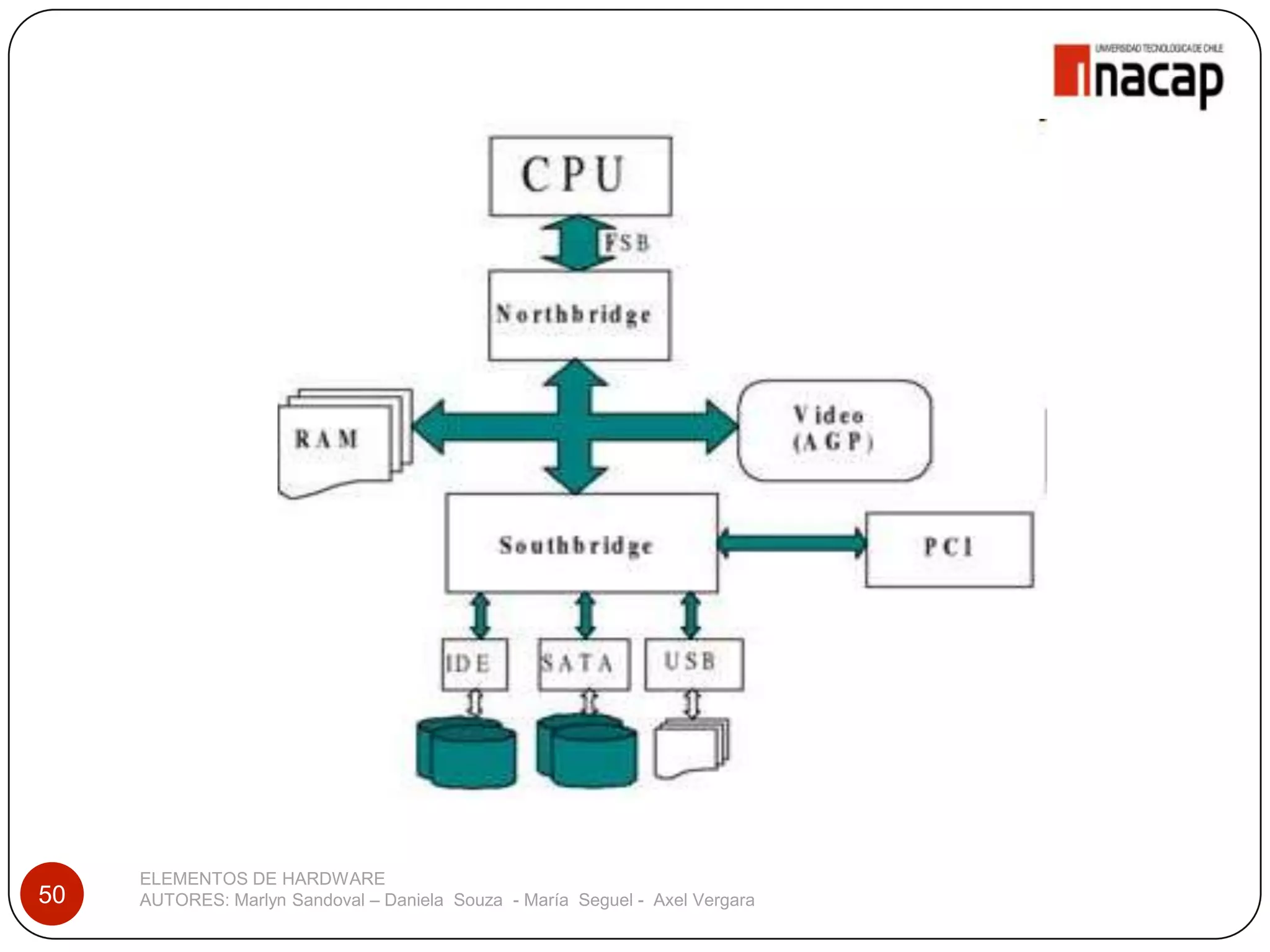

Los mas comunes son el northbridge y southbridge. Se denominan así
por su ubicación, El northbridge está cerca del procesador y de las
memorias, y el Southbridge está ubicado al sur de la placa madre.

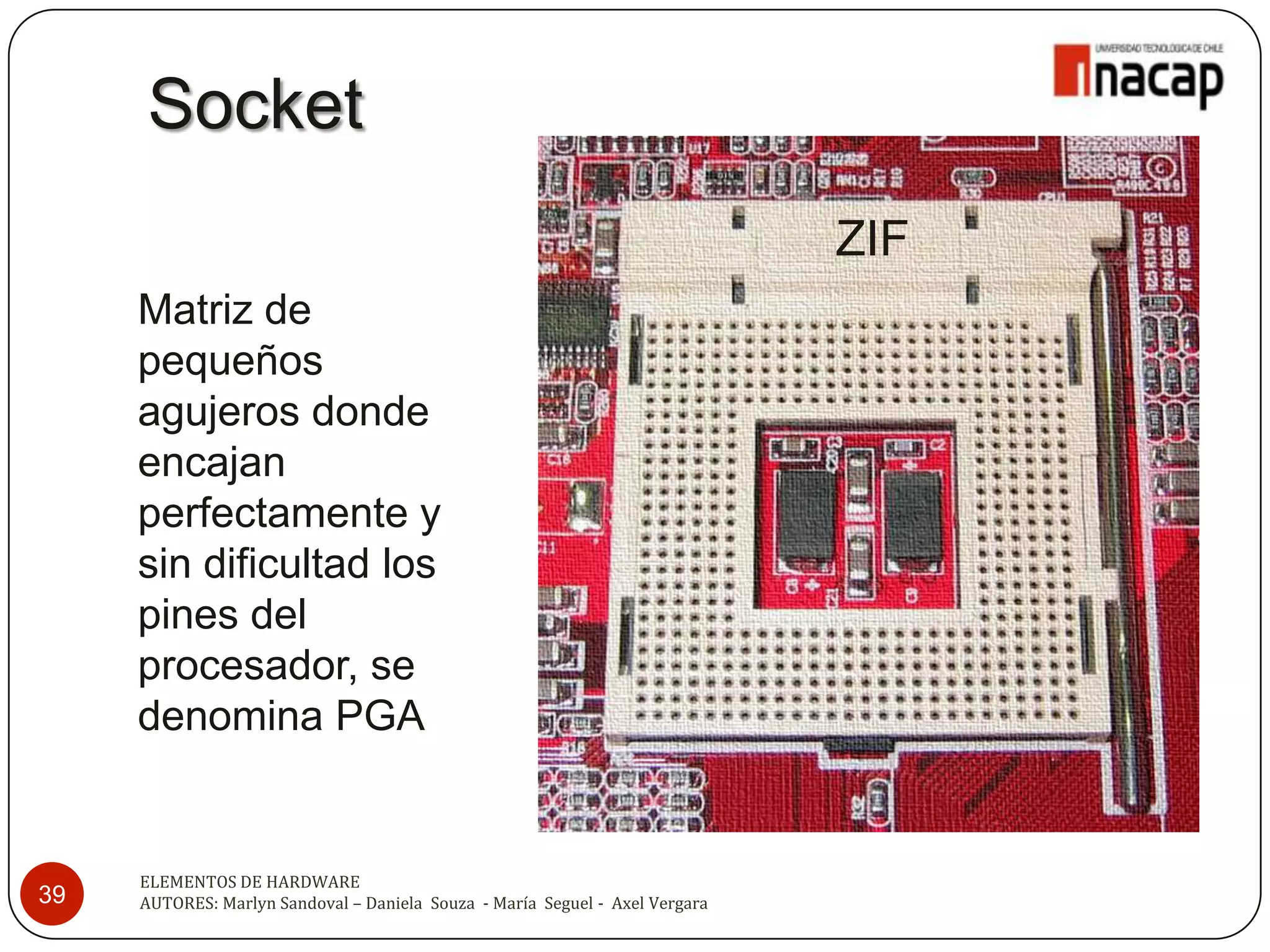

Socket
ZIF
Matriz de
pequeños
agujeros donde
encajan
perfectamente y
sin dificultad los
pines del
procesador, se
denomina PGA

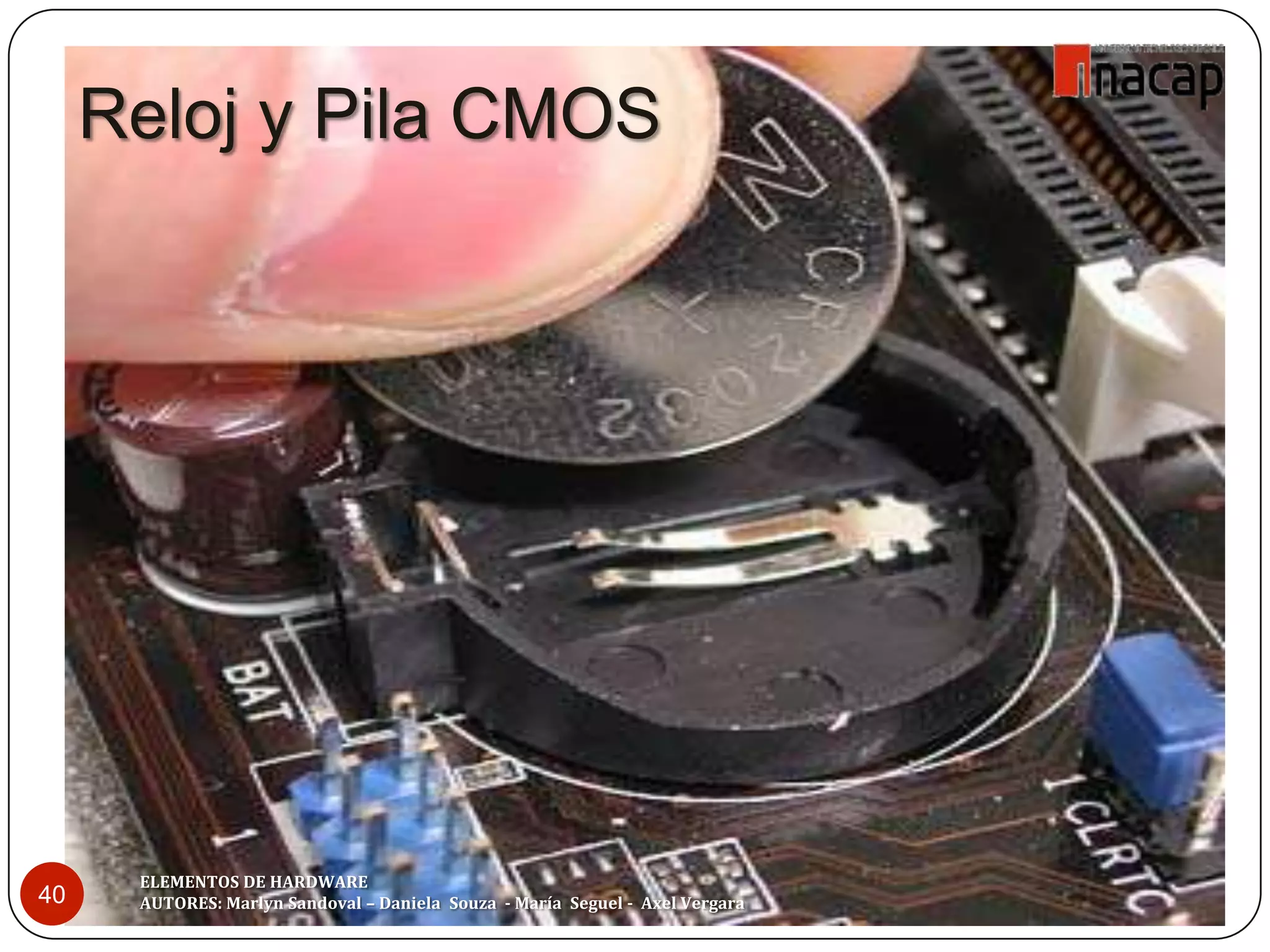

Reloj y Pila CMOS

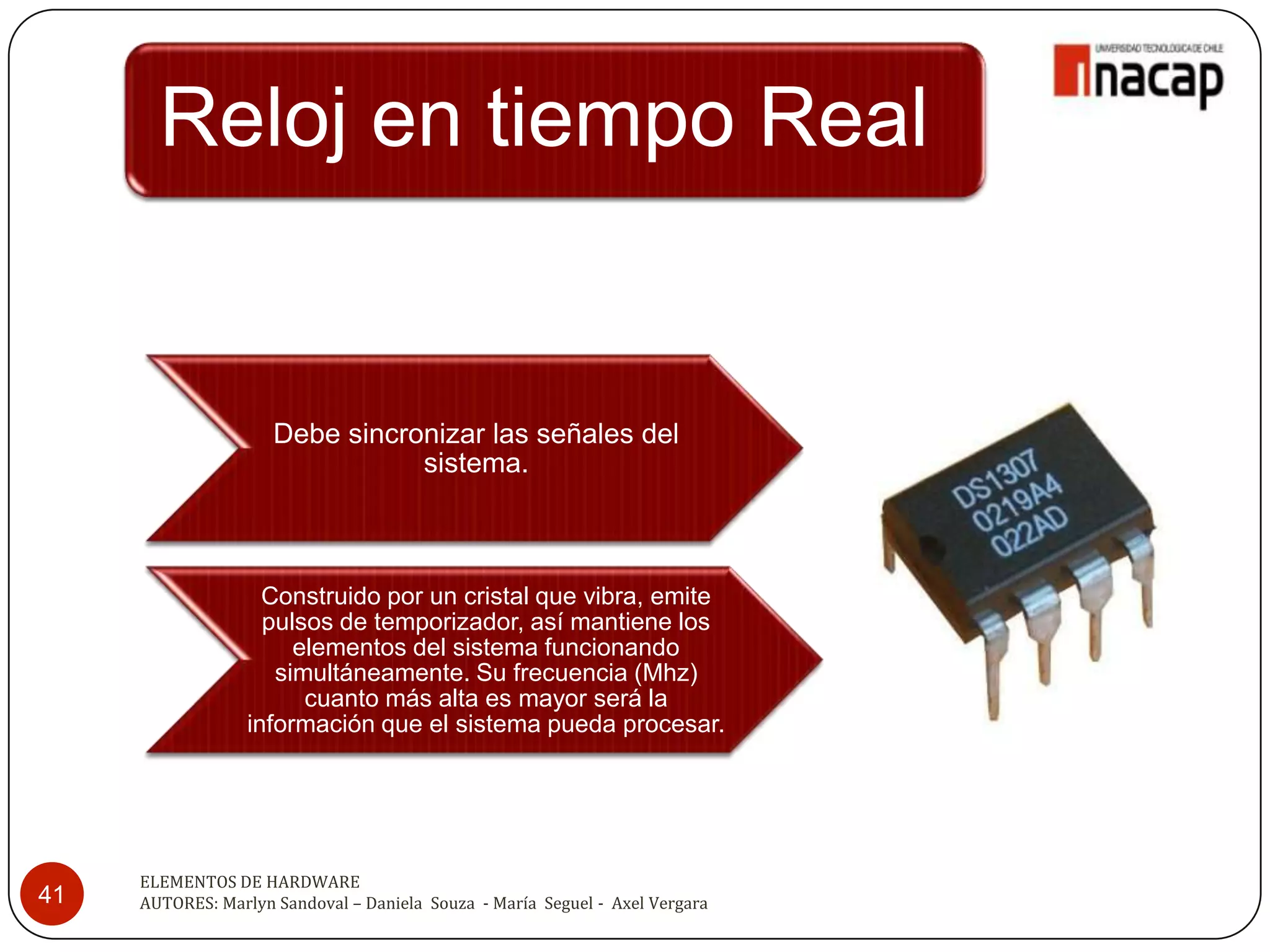

Reloj en tiempo Real

Debe sincronizar las señales del
sistema.

Construido por un cristal que vibra, emite
pulsos de temporizador, así mantiene los
elementos del sistema funcionando
simultáneamente. Su frecuencia (Mhz)
cuanto más alta es mayor será la
información que el sistema pueda procesar.

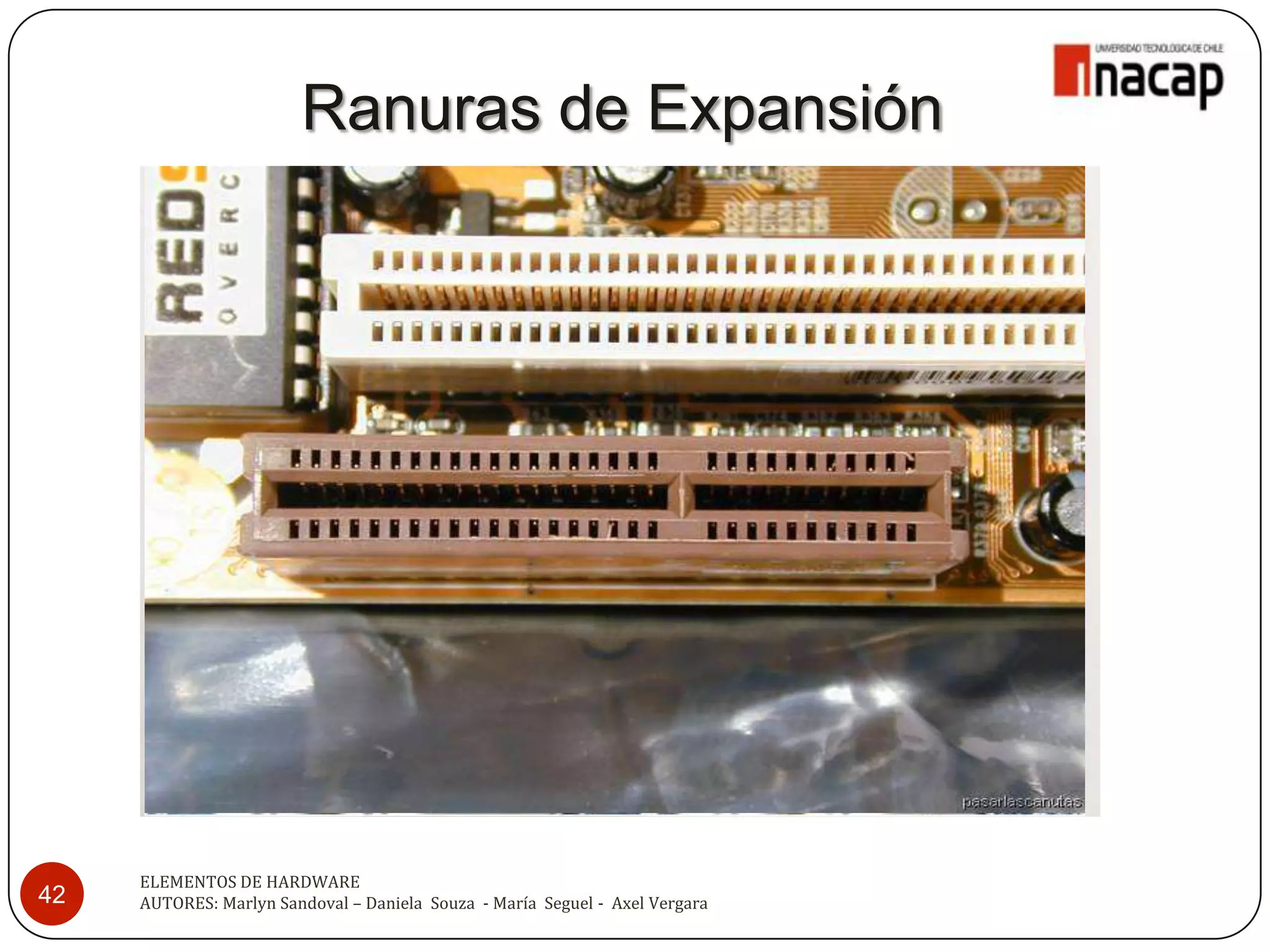

Ranuras de Expansión

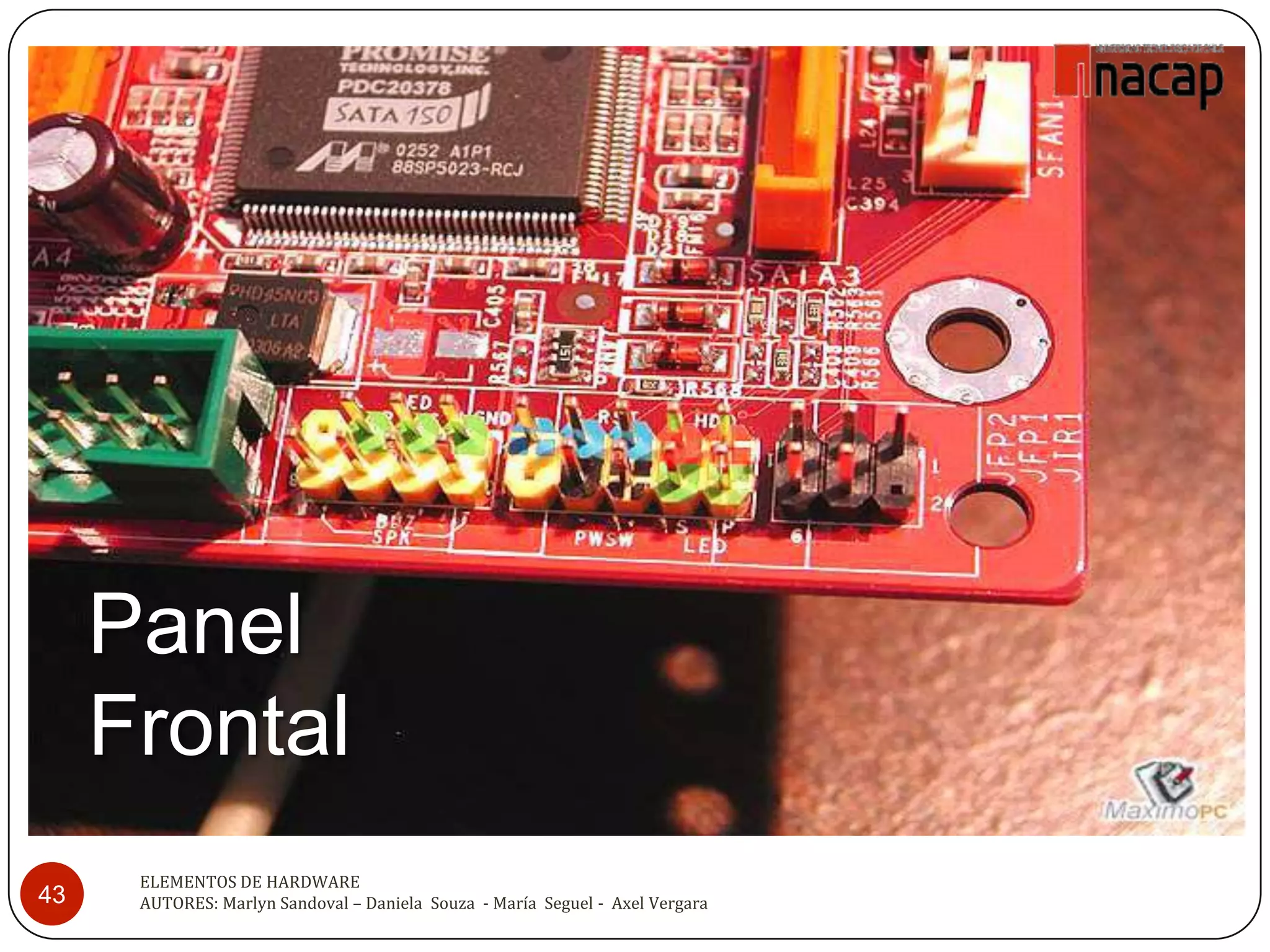

Panel
Frontal

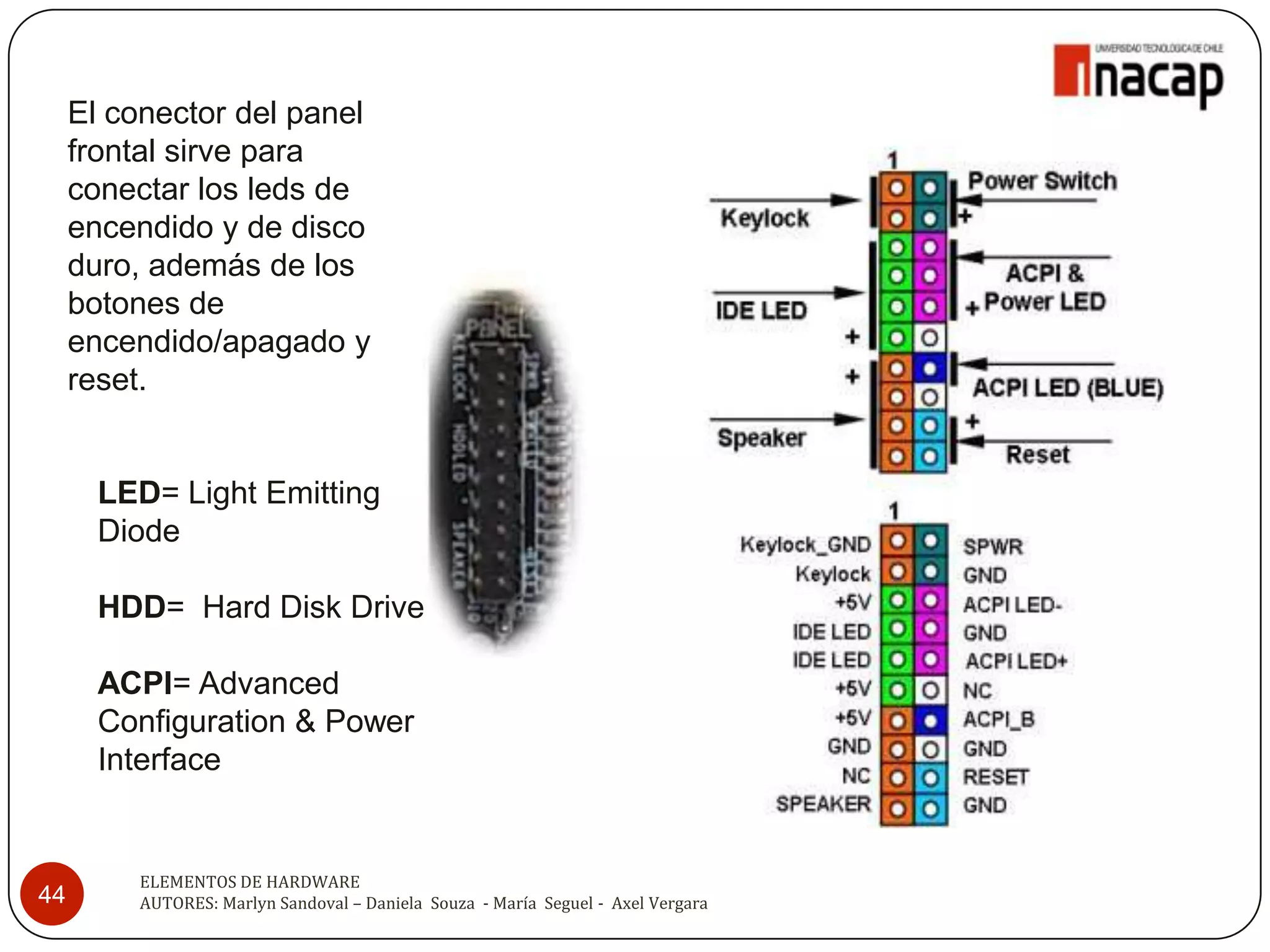

El conector del panel
frontal sirve para
conectar los leds de
encendido y de disco
duro, además de los
botones de
encendido/apagado y
reset.

LED= Light Emitting
Diode

HDD= Hard Disk Drive

ACPI= Advanced
Configuration & Power
Interface

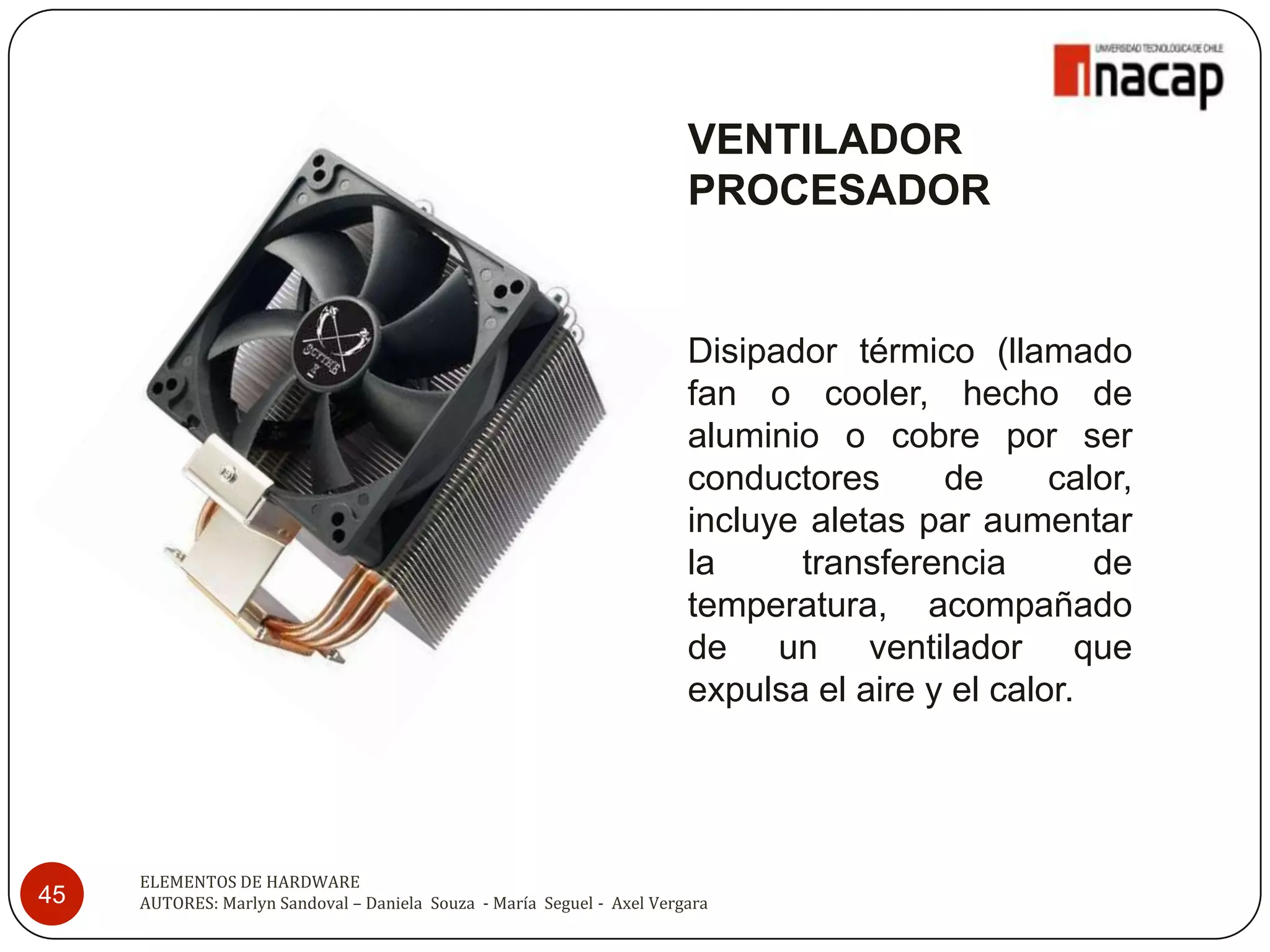

VENTILADOR
PROCESADOR

Disipador térmico (llamado
fan o cooler, hecho de
aluminio o cobre por ser
conductores de calor,
incluye aletas par aumentar
la transferencia de
temperatura, acompañado
de un ventilador que
expulsa el aire y el calor.

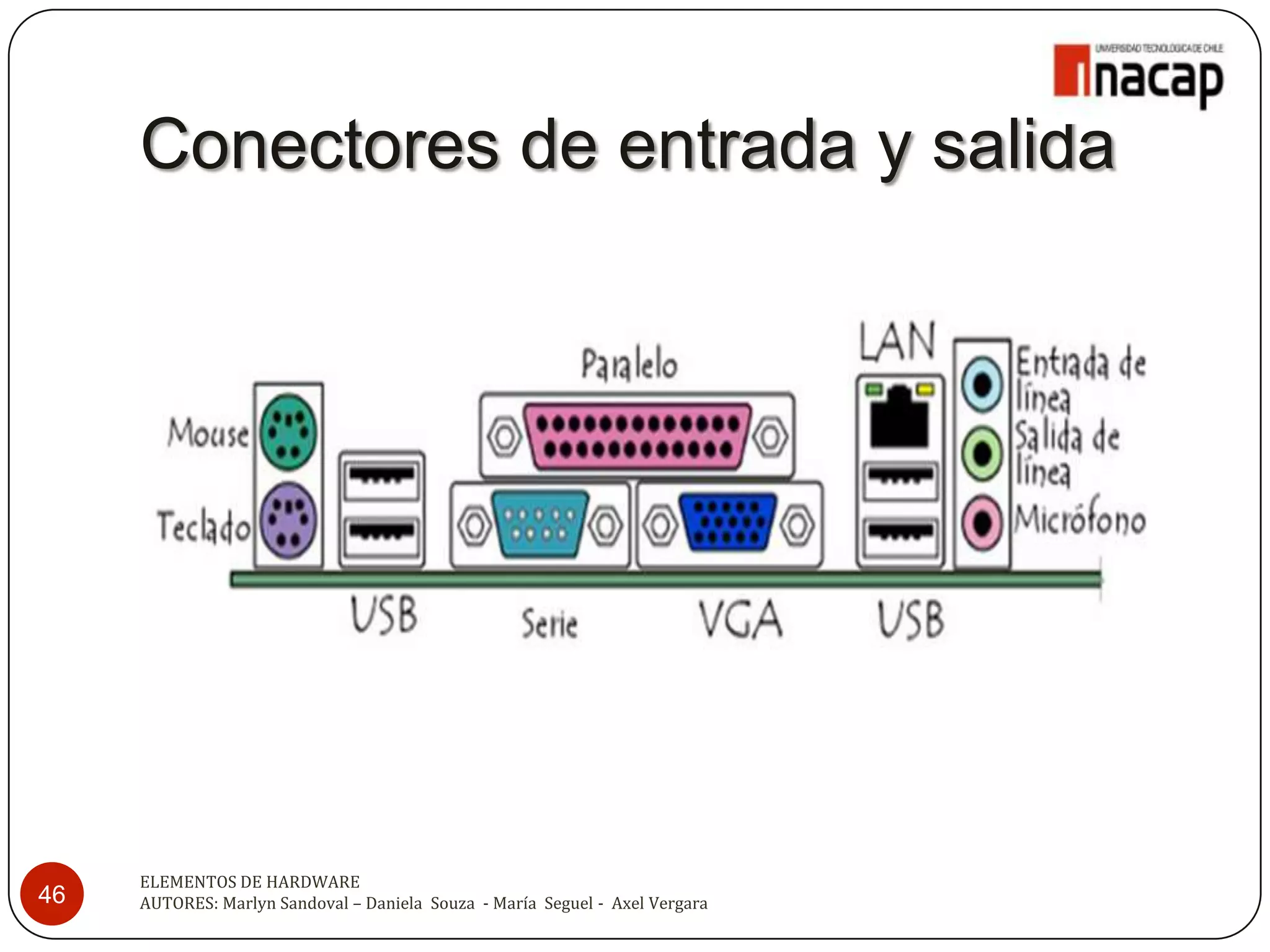

Conectores de entrada y salida

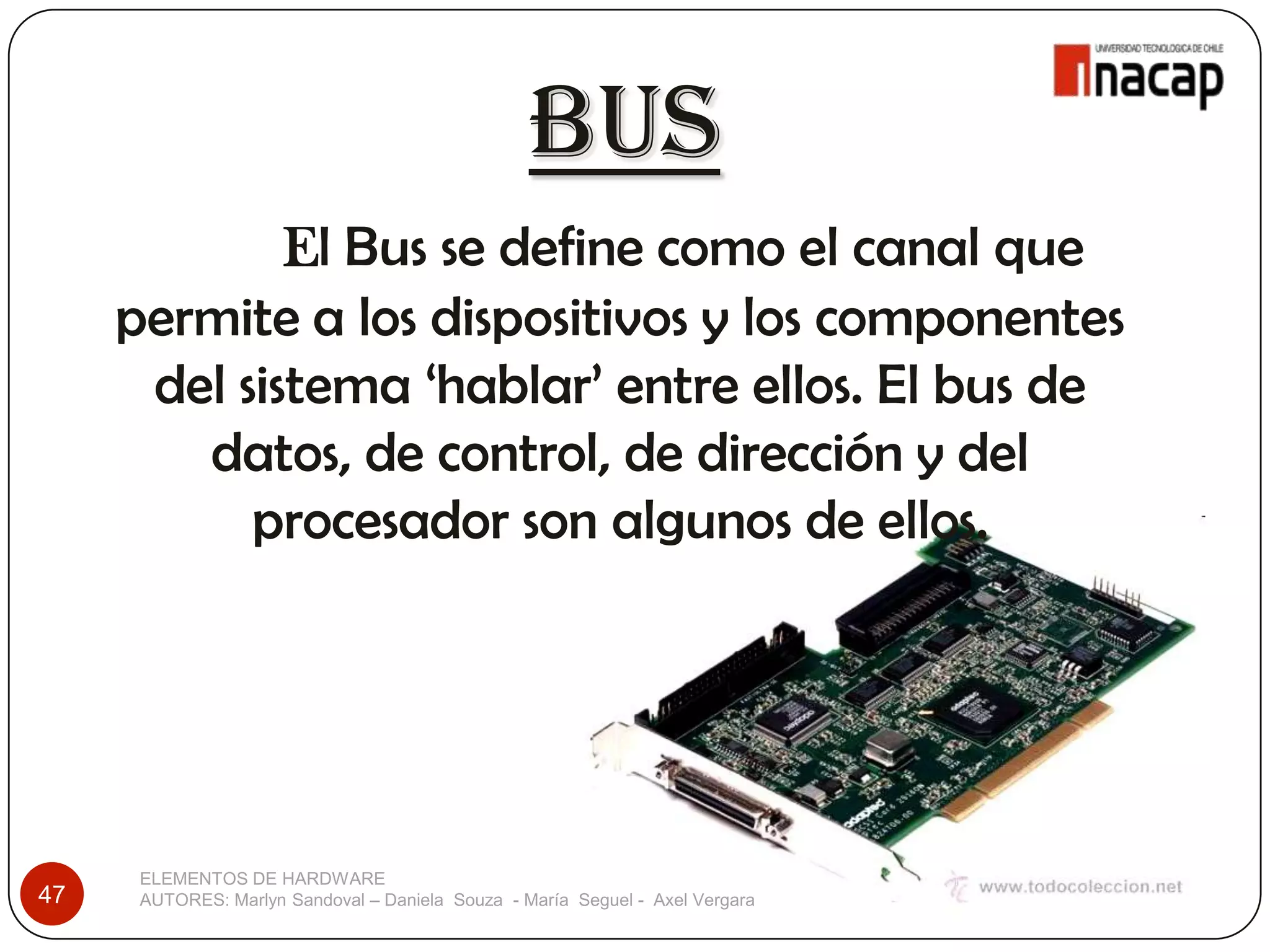

BUS
El Bus se define como el canal que
permite a los dispositivos y los componentes
del sistema ‘hablar’ entre ellos. El bus de
datos, de control, de dirección y del
procesador son algunos de ellos.

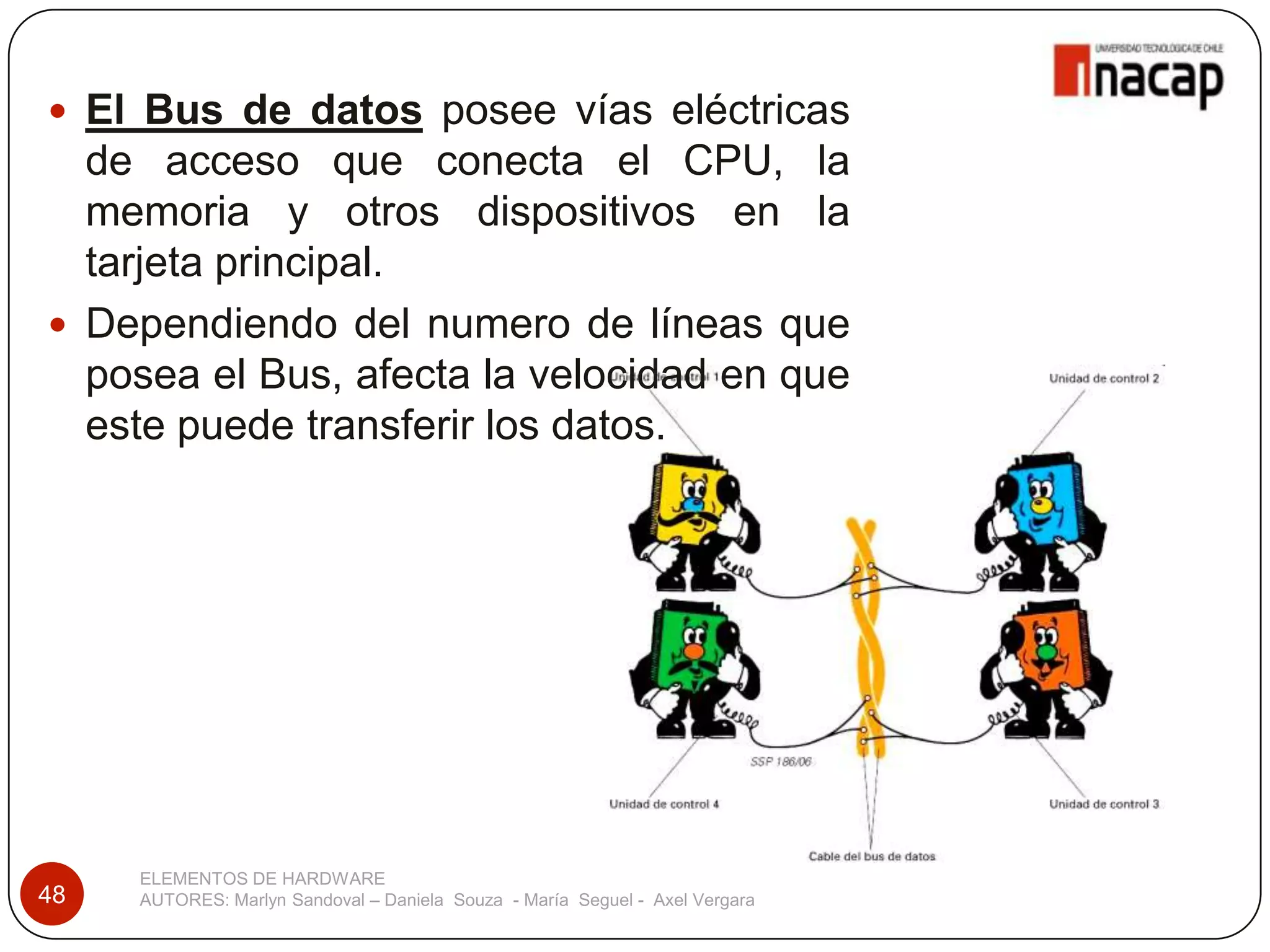

 El Bus de datos posee vías eléctricas
de acceso que conecta el CPU, la
memoria y otros dispositivos en la
tarjeta principal.
 Dependiendo del numero de líneas que
posea el Bus, afecta la velocidad en que
este puede transferir los datos.

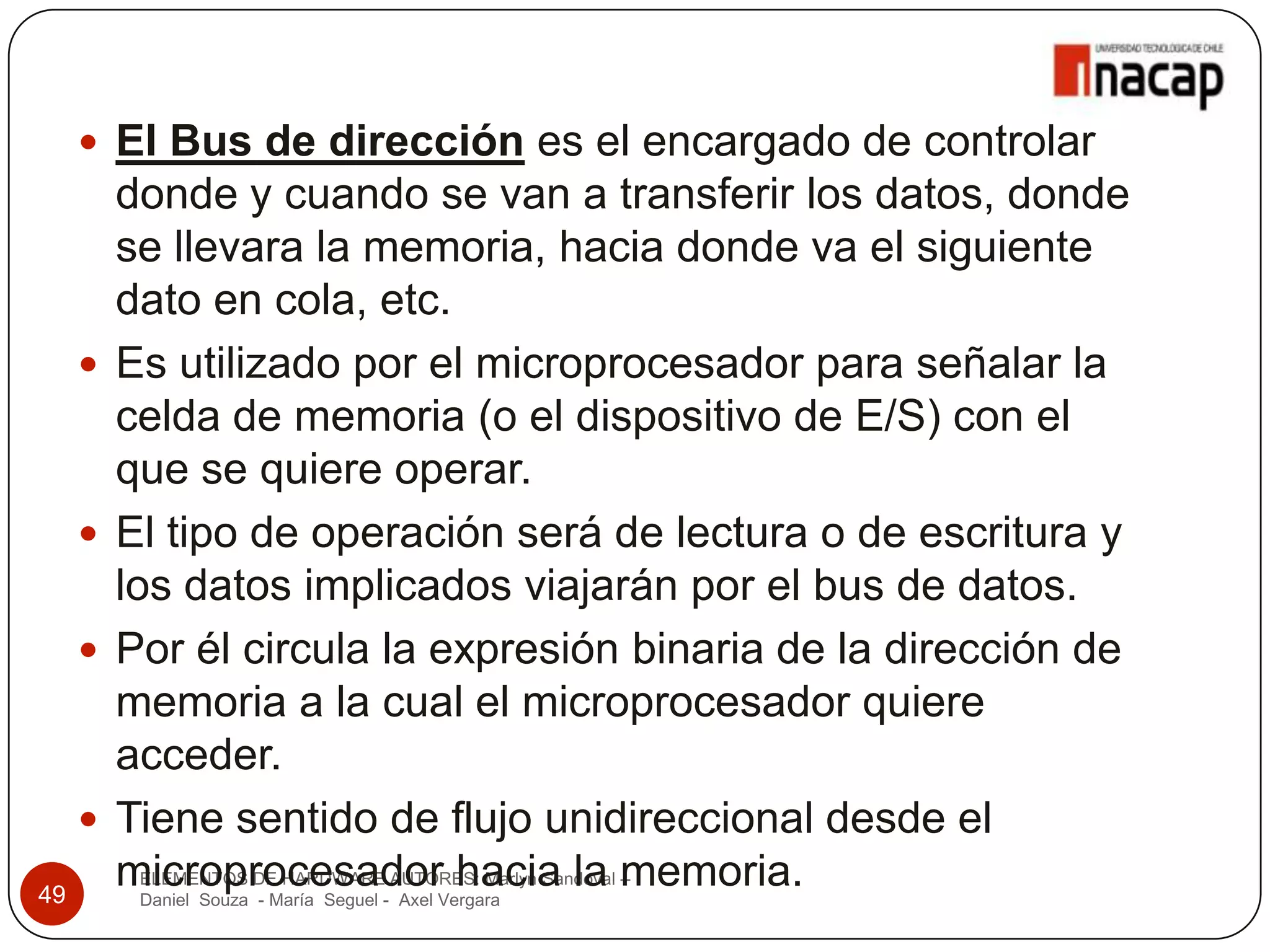

 El Bus de dirección es el encargado de controlar
donde y cuando se van a transferir los datos, donde
se llevara la memoria, hacia donde va el siguiente
dato en cola, etc.
 Es utilizado por el microprocesador para señalar la
celda de memoria (o el dispositivo de E/S) con el
que se quiere operar.
 El tipo de operación será de lectura o de escritura y
los datos implicados viajarán por el bus de datos.
 Por él circula la expresión binaria de la dirección de
memoria a la cual el microprocesador quiere
acceder.
 Tiene sentido de flujo unidireccional desde el
49
microprocesador hacia la memoria.
Daniel Souza - María Seguel - Axel Vergara

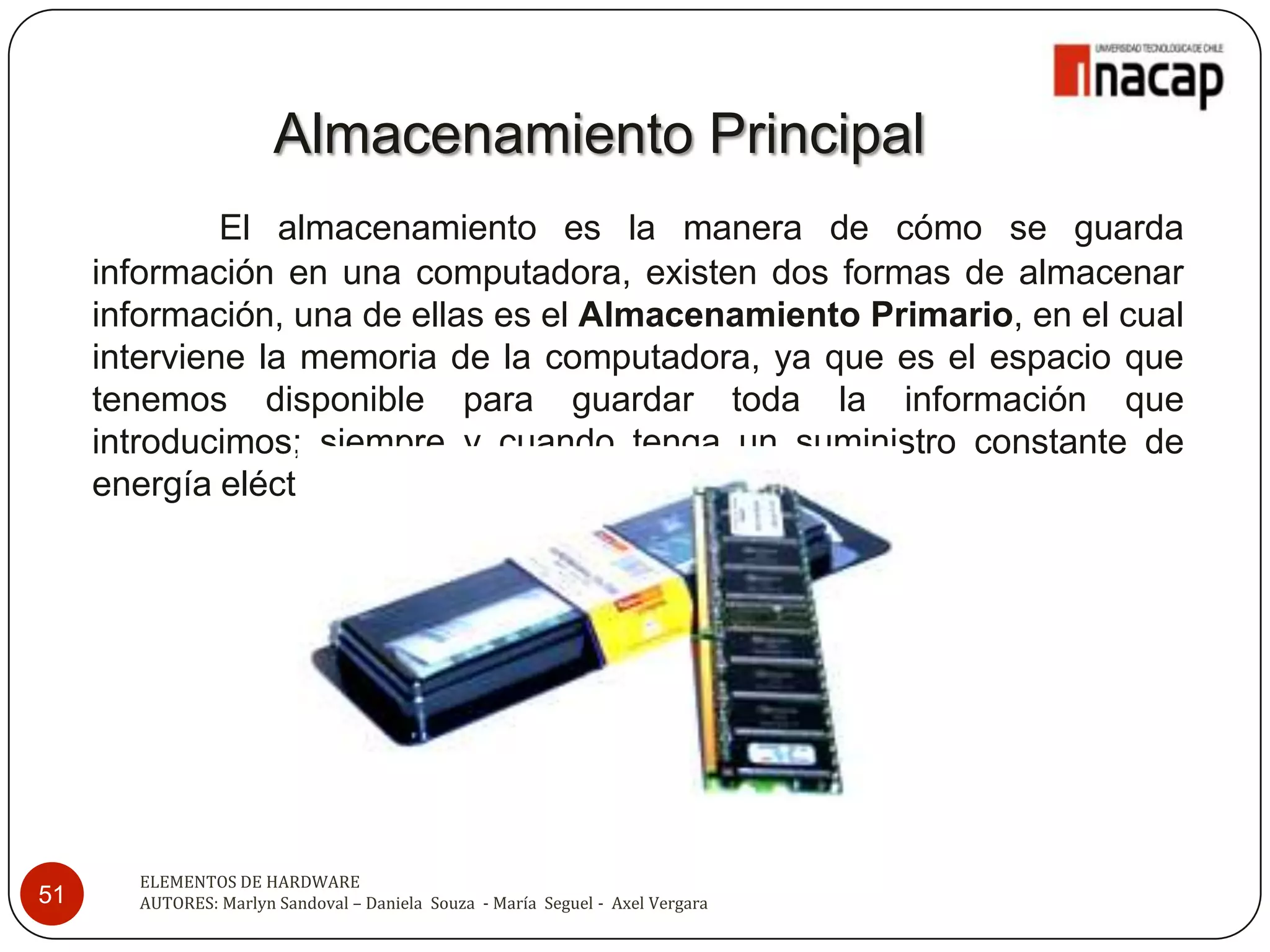

Almacenamiento Principal
El almacenamiento es la manera de cómo se guarda
información en una computadora, existen dos formas de almacenar
información, una de ellas es el Almacenamiento Primario, en el cual
interviene la memoria de la computadora, ya que es el espacio que
tenemos disponible para guardar toda la información que
introducimos; siempre y cuando tenga un suministro constante de
energía eléctrica.

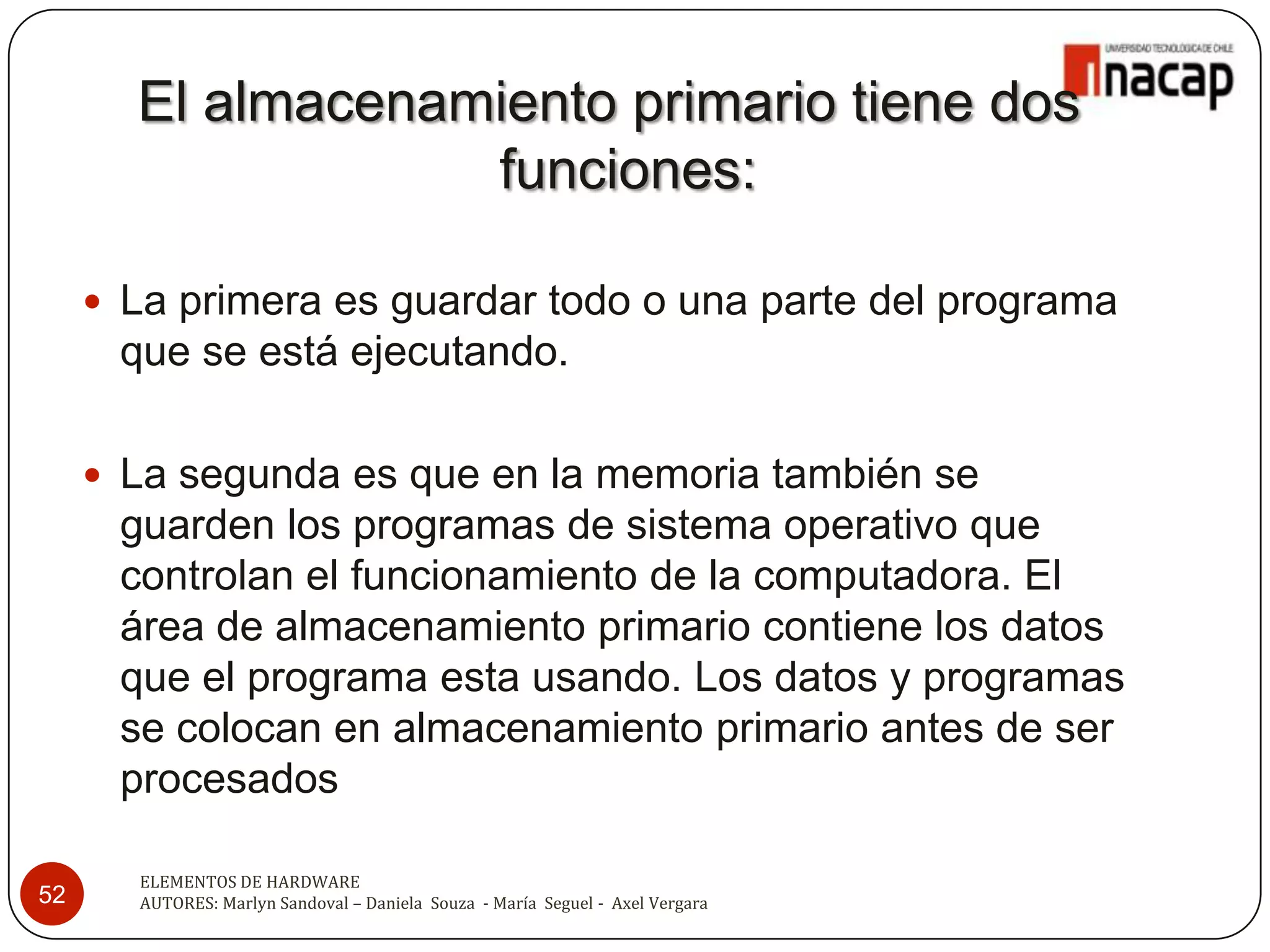

El almacenamiento primario tiene dos
funciones:

 La primera es guardar todo o una parte del programa
que se está ejecutando.

 La segunda es que en la memoria también se
guarden los programas de sistema operativo que
controlan el funcionamiento de la computadora. El
área de almacenamiento primario contiene los datos
que el programa esta usando. Los datos y programas
se colocan en almacenamiento primario antes de ser
procesados

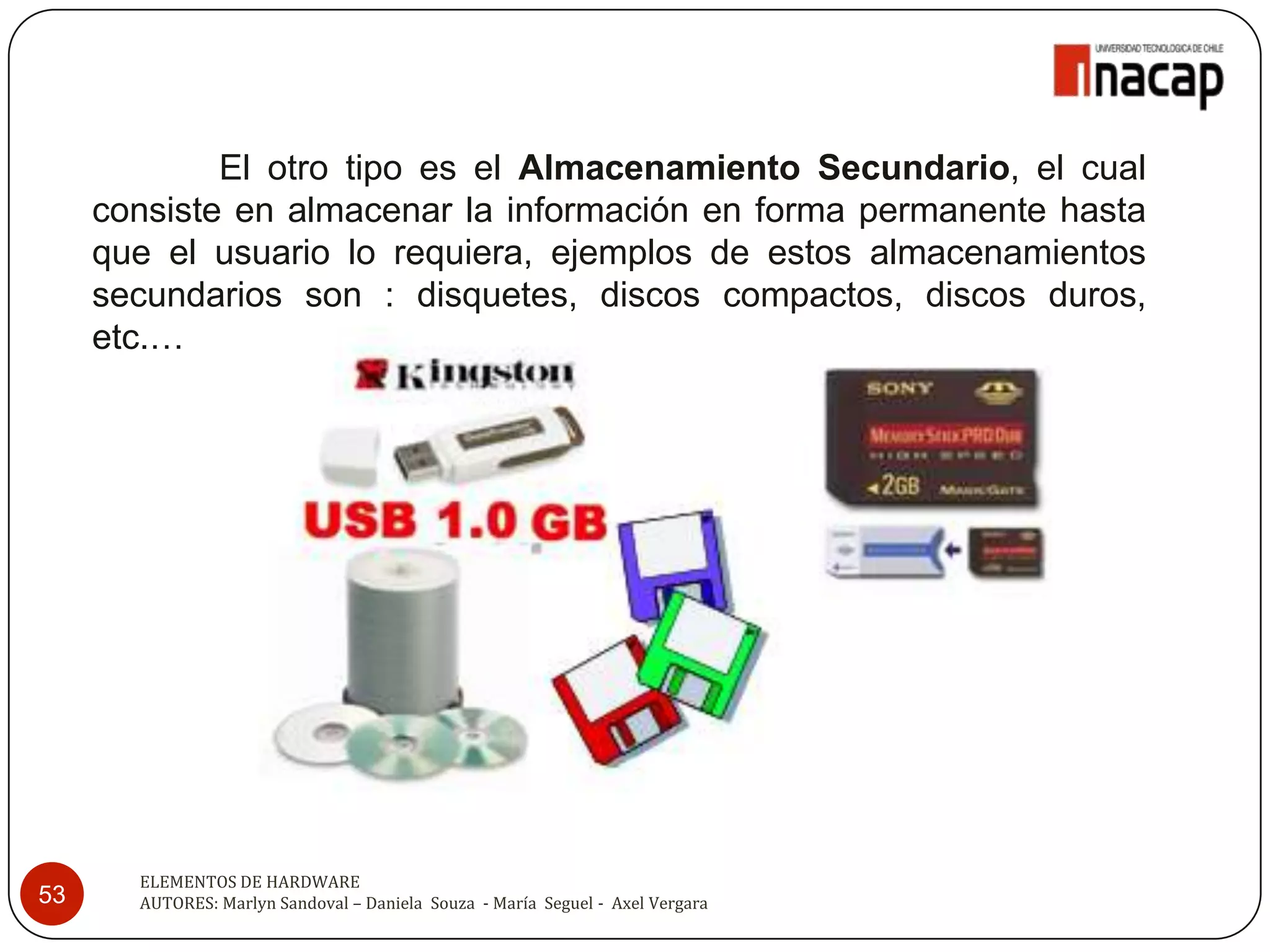

El otro tipo es el Almacenamiento Secundario, el cual
consiste en almacenar la información en forma permanente hasta
que el usuario lo requiera, ejemplos de estos almacenamientos
secundarios son : disquetes, discos compactos, discos duros,
etc.…

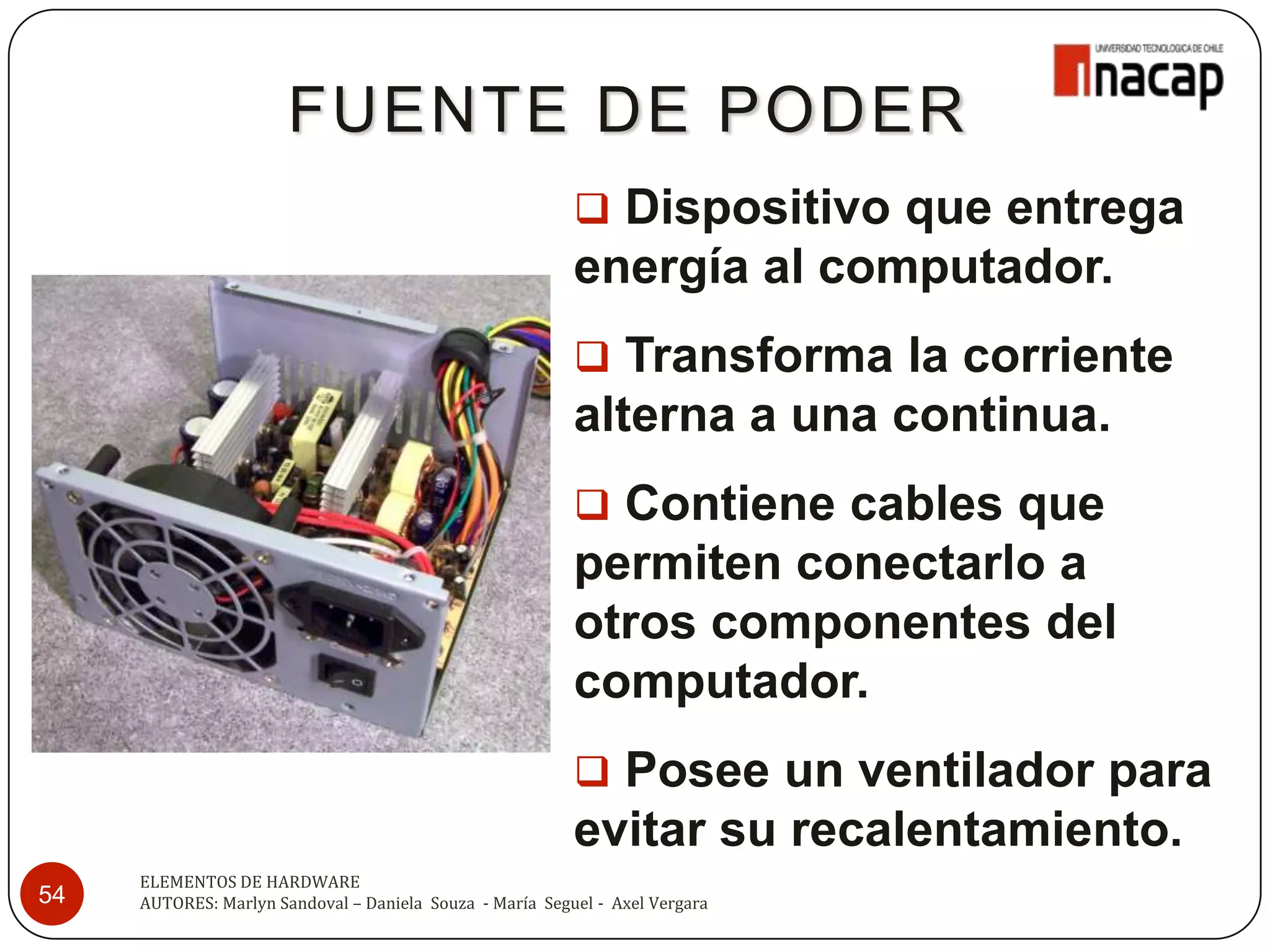

FUENTE DE PODER
 Dispositivo que entrega
energía al computador.
 Transforma la corriente
alterna a una continua.
 Contiene cables que
permiten conectarlo a
otros componentes del
computador.
 Posee un ventilador para
evitar su recalentamiento.

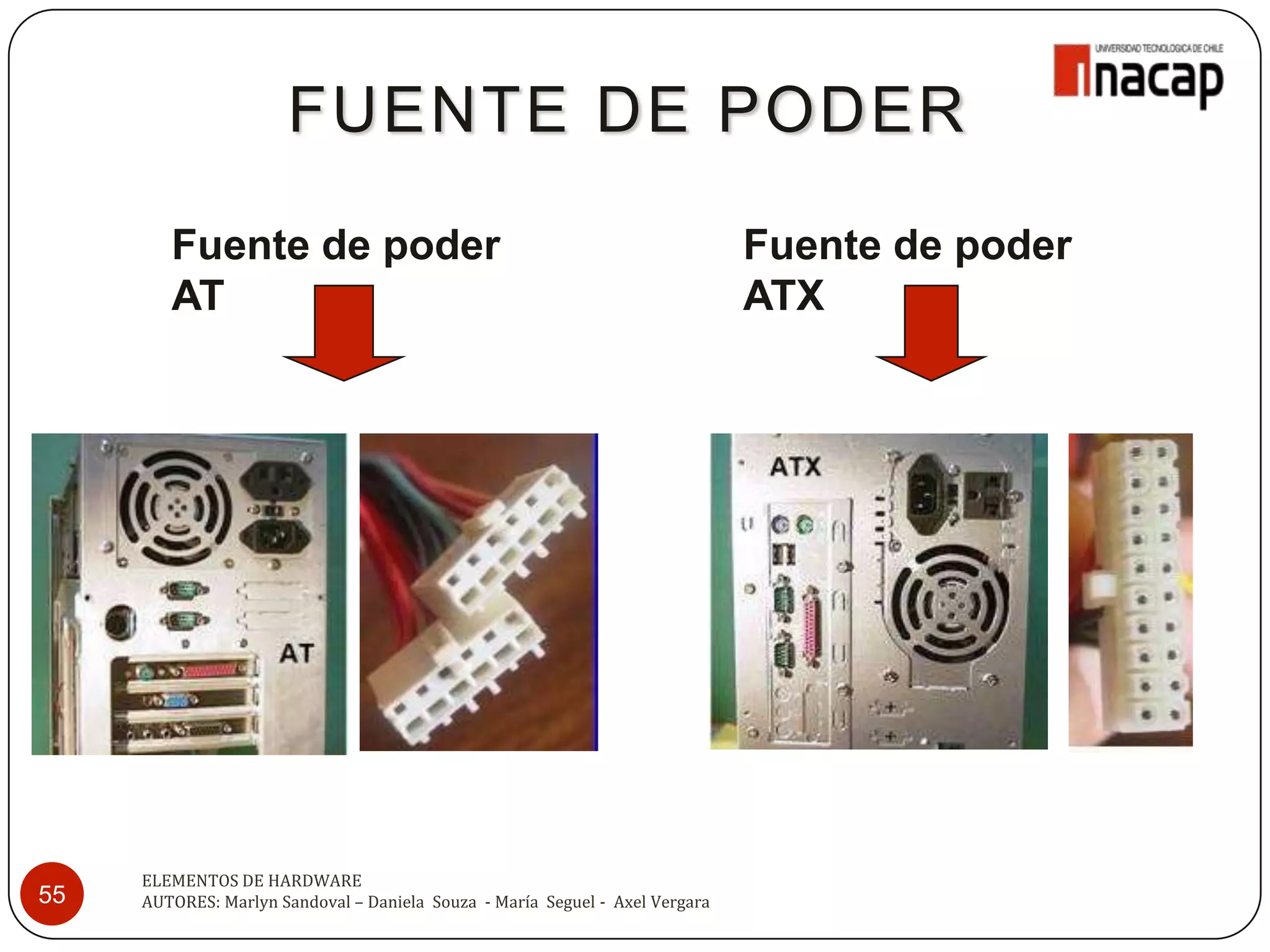

FUENTE DE PODER

Fuente de poder Fuente de poder
AT ATX

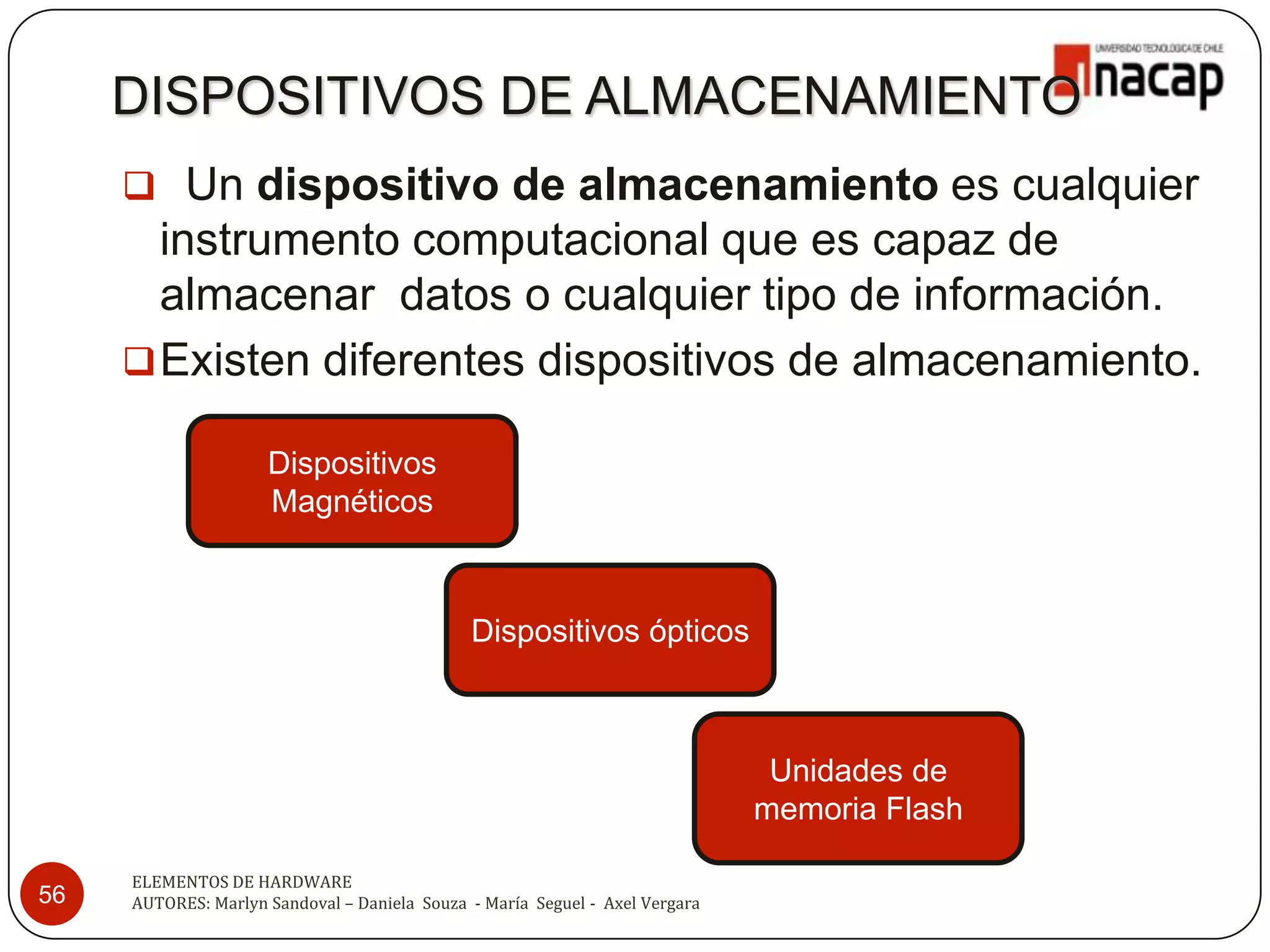

DISPOSITIVOS DE ALMACENAMIENTO
 Un dispositivo de almacenamiento es cualquier
instrumento computacional que es capaz de
almacenar datos o cualquier tipo de información.
 Existen diferentes dispositivos de almacenamiento.

Dispositivos
Magnéticos

Dispositivos ópticos

Unidades de
memoria Flash

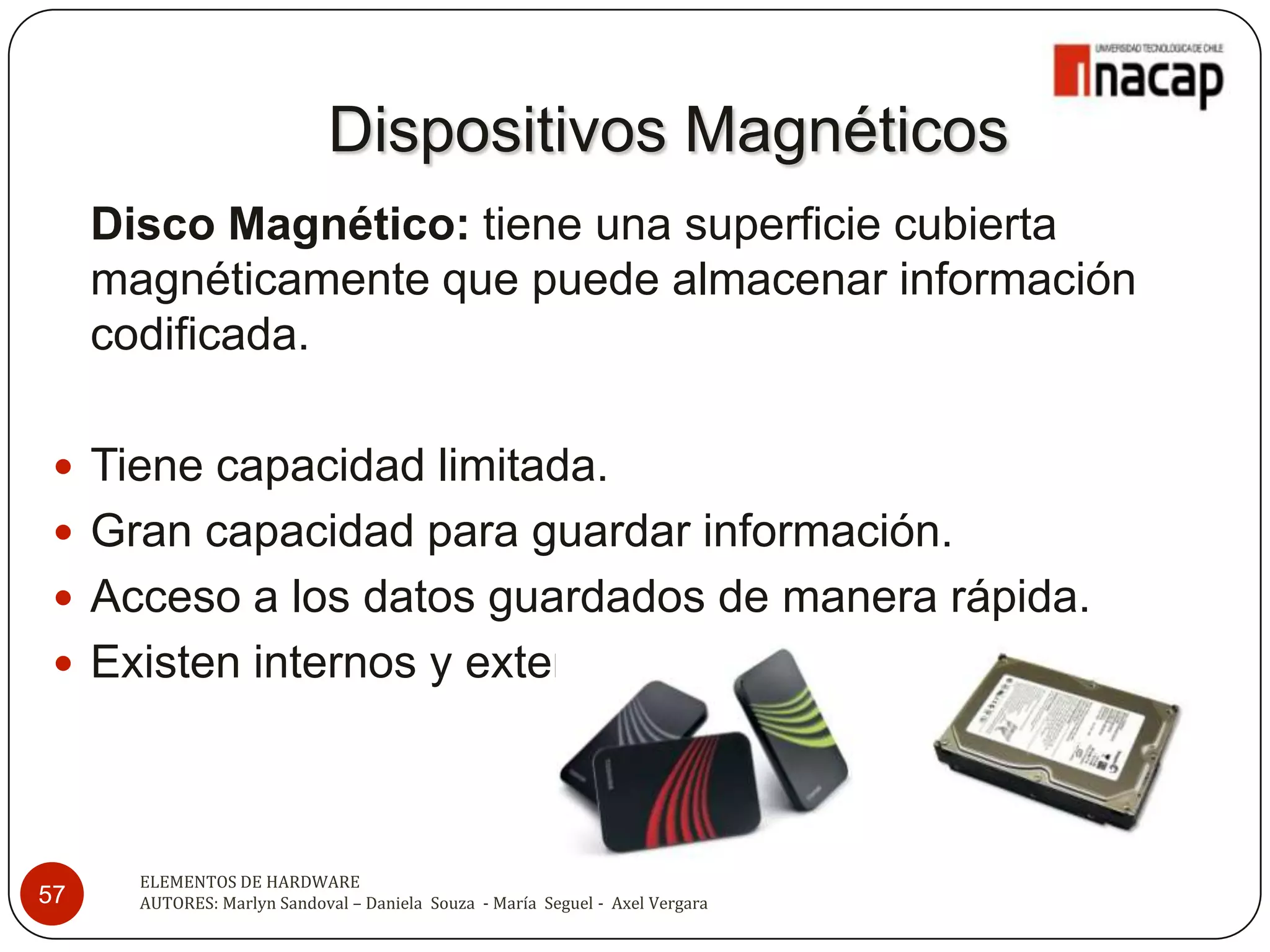

Dispositivos Magnéticos
Disco Magnético: tiene una superficie cubierta
magnéticamente que puede almacenar información
codificada.

 Tiene capacidad limitada.
 Gran capacidad para guardar información.
 Acceso a los datos guardados de manera rápida.
 Existen internos y externos.

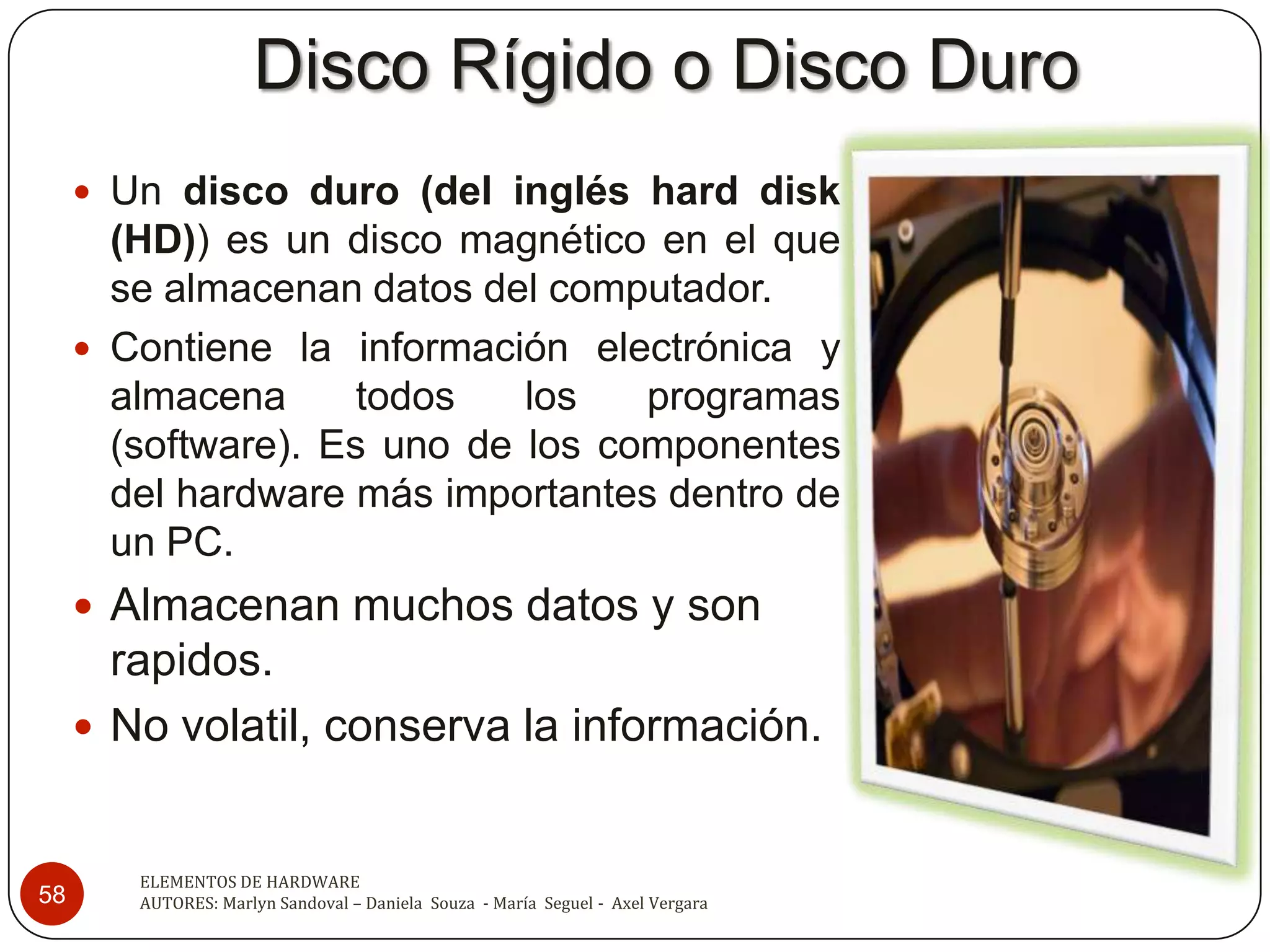

Disco Rígido o Disco Duro
 Un disco duro (del inglés hard disk
(HD)) es un disco magnético en el que
se almacenan datos del computador.
 Contiene la información electrónica y
almacena todos los programas
(software). Es uno de los componentes
del hardware más importantes dentro de
un PC.
 Almacenan muchos datos y son
rapidos.
 No volatil, conserva la información.

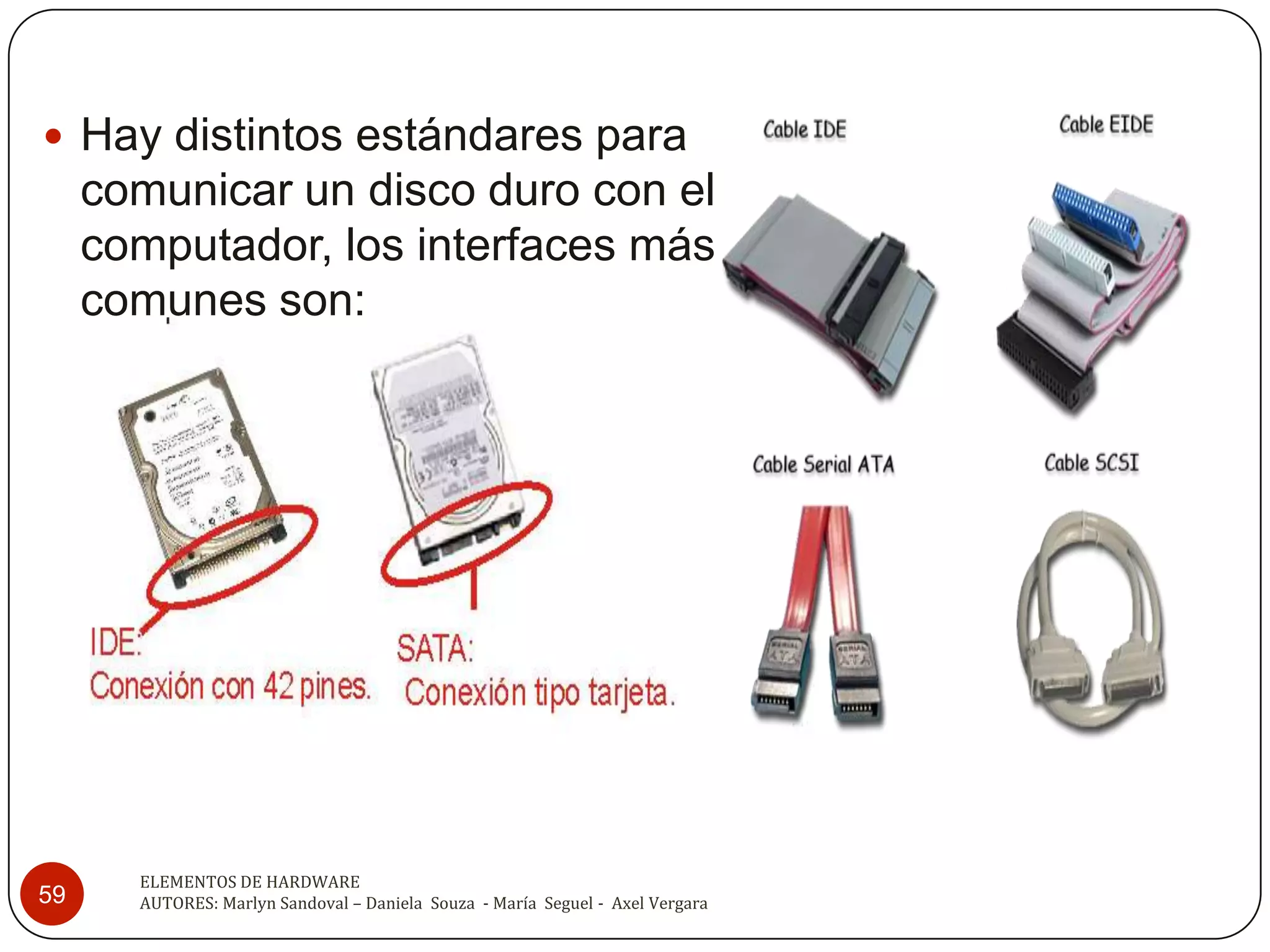

 Hay distintos estándares para
comunicar un disco duro con el
computador, los interfaces más
comunes son:

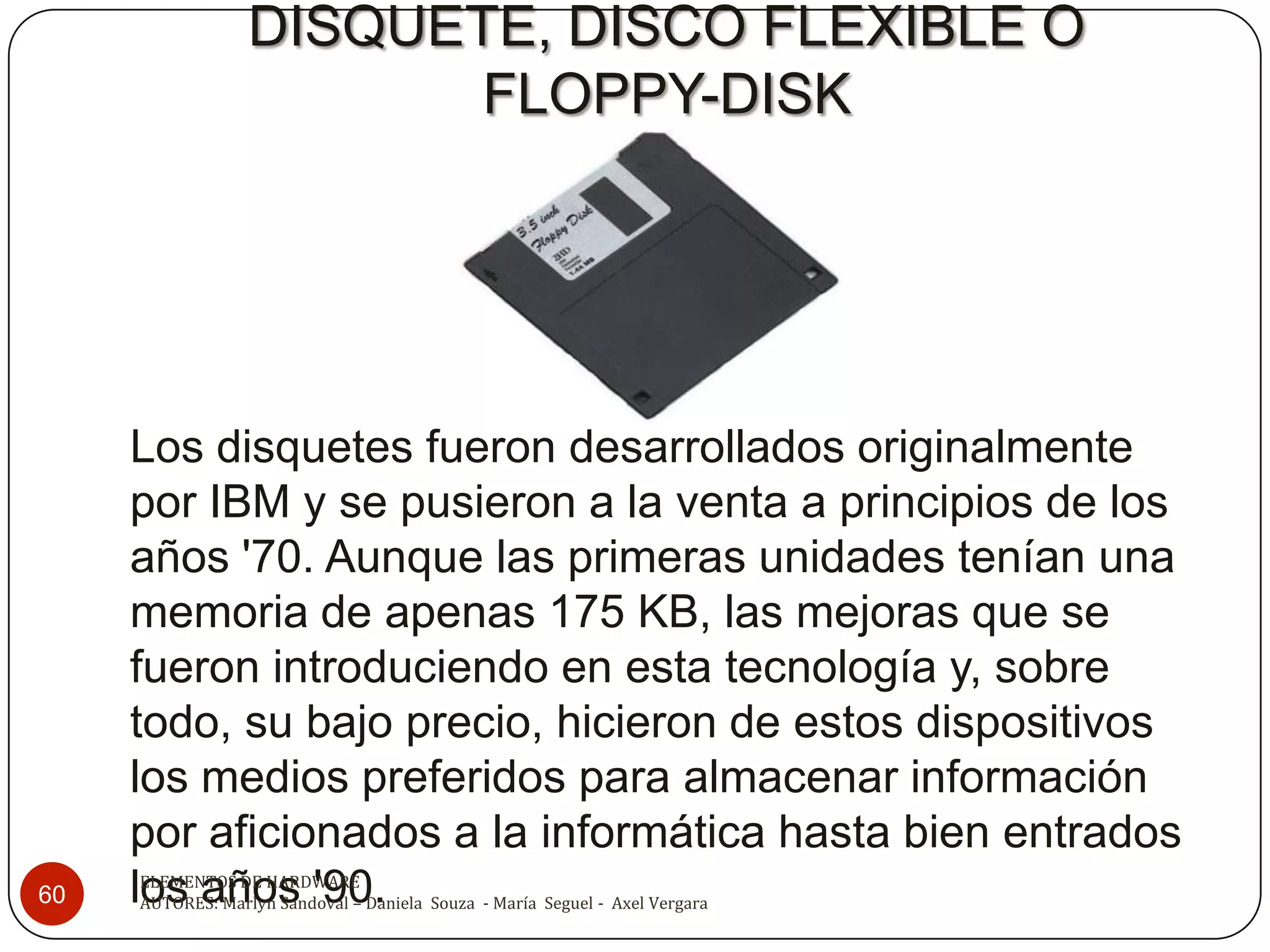

DISQUETE, DISCO FLEXIBLE O
FLOPPY-DISK

Los disquetes fueron desarrollados originalmente
por IBM y se pusieron a la venta a principios de los
años '70. Aunque las primeras unidades tenían una
memoria de apenas 175 KB, las mejoras que se
fueron introduciendo en esta tecnología y, sobre
todo, su bajo precio, hicieron de estos dispositivos
los medios preferidos para almacenar información
por aficionados a la informática hasta bien entrados
60 los años '90.
AUTORES: Marlyn Sandoval – Daniela Souza - María Seguel - Axel Vergara

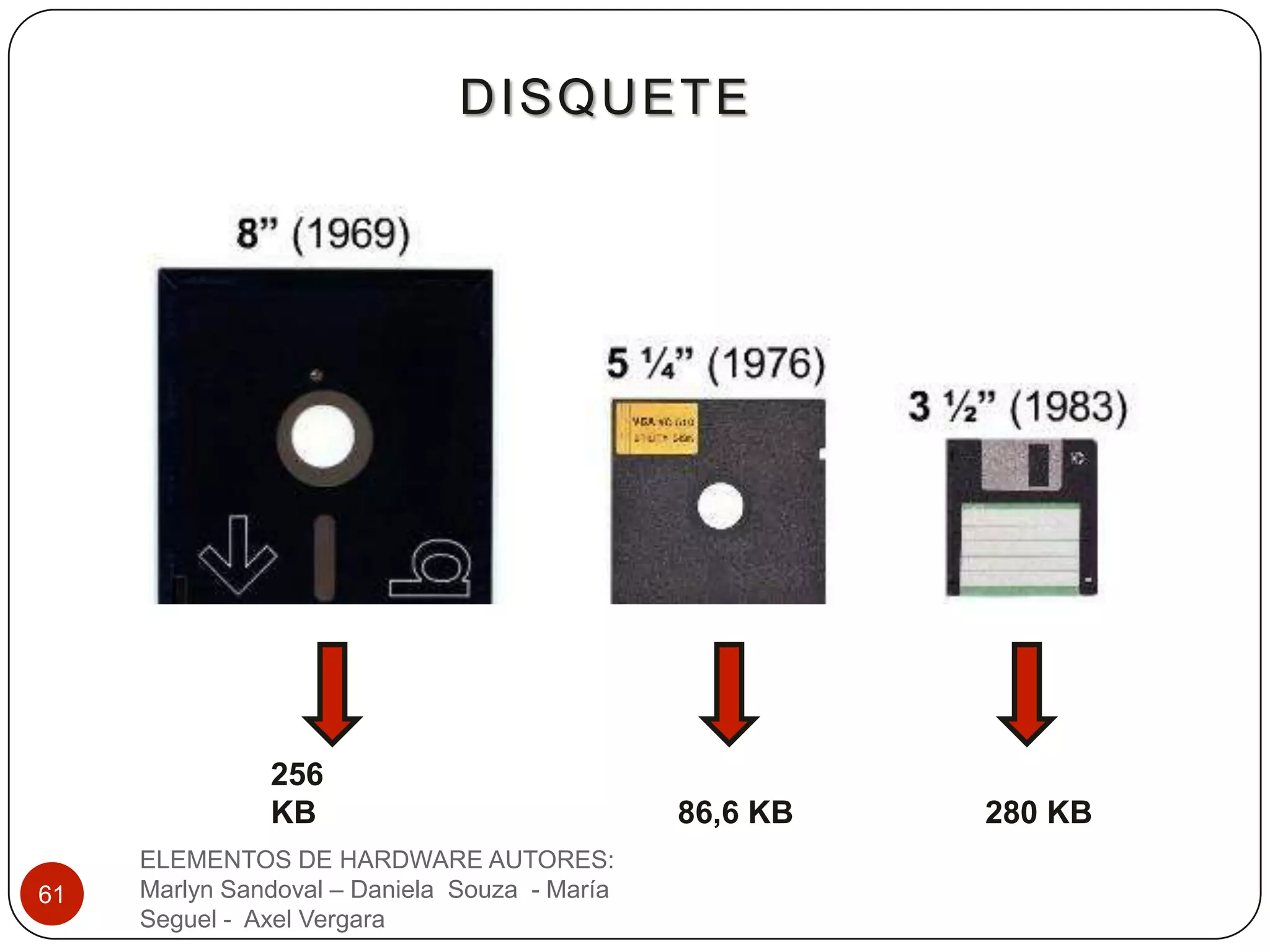

DISQUETE

256
KB 86,6 KB 280 KB
ELEMENTOS DE HARDWARE AUTORES:

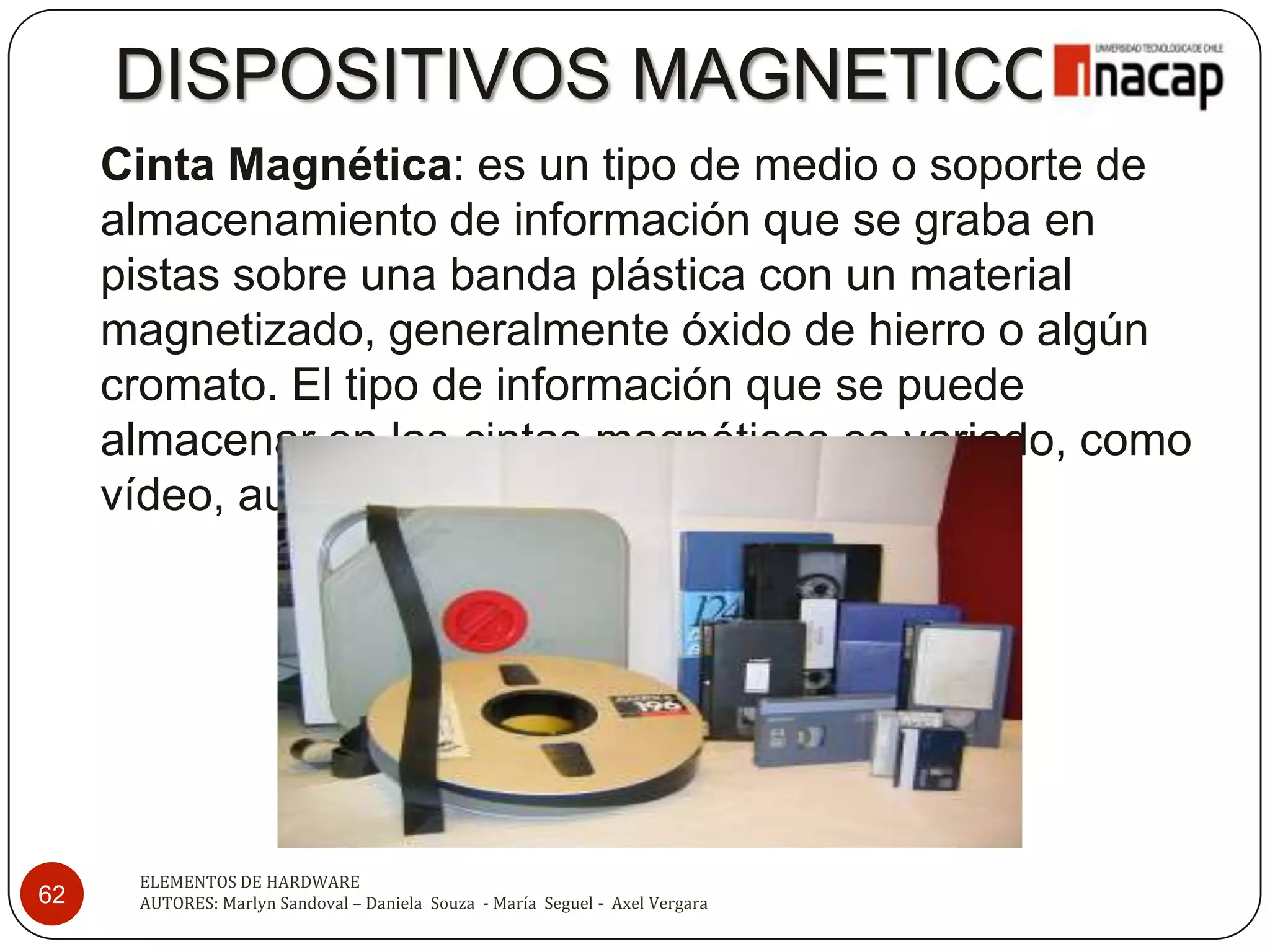

DISPOSITIVOS MAGNETICOS
Cinta Magnética: es un tipo de medio o soporte de
almacenamiento de información que se graba en
pistas sobre una banda plástica con un material
magnetizado, generalmente óxido de hierro o algún
cromato. El tipo de información que se puede
almacenar en las cintas magnéticas es variado, como
vídeo, audio y datos.

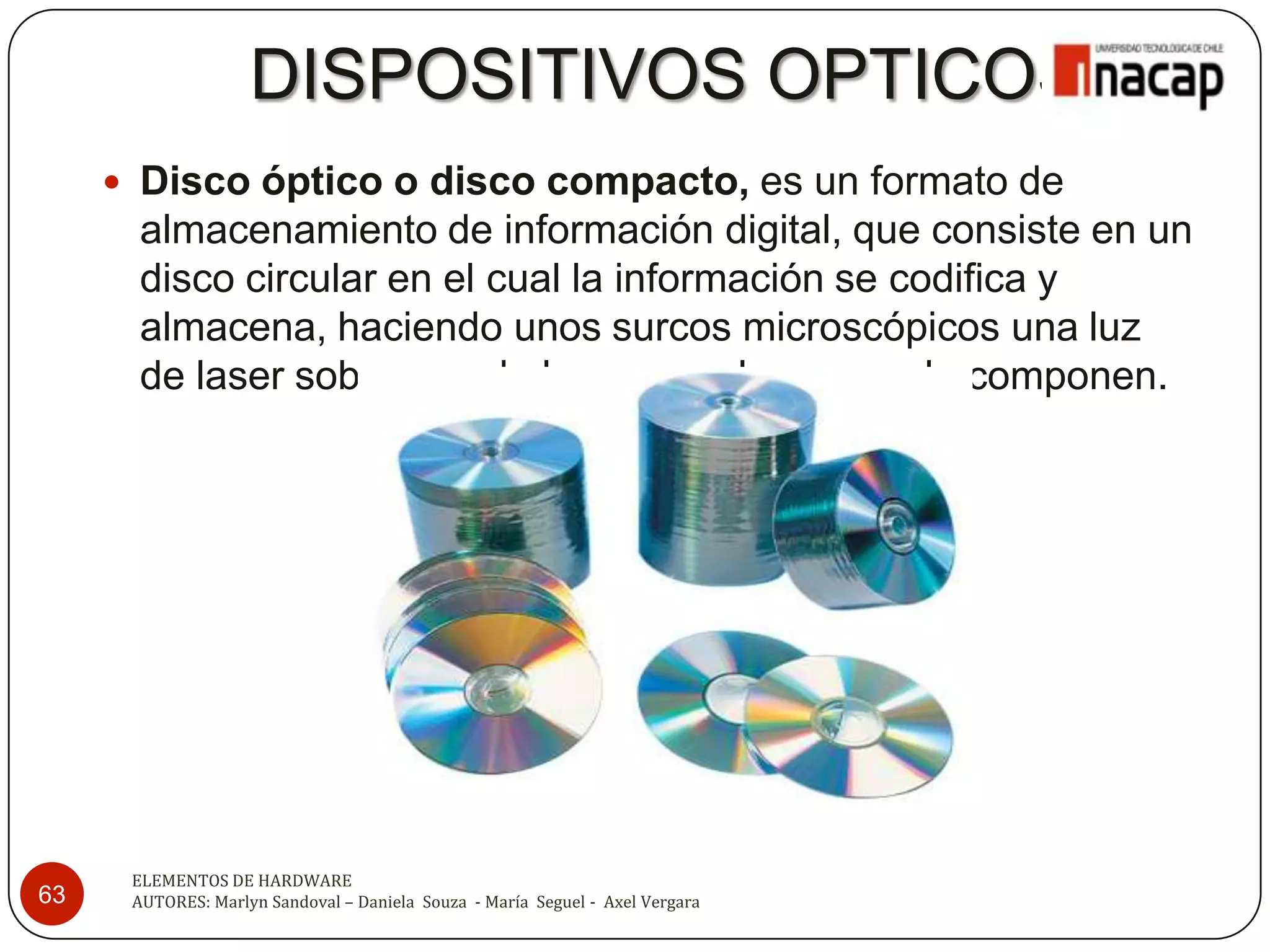

DISPOSITIVOS OPTICOS
 Disco óptico o disco compacto, es un formato de
almacenamiento de información digital, que consiste en un
disco circular en el cual la información se codifica y
almacena, haciendo unos surcos microscópicos una luz
de laser sobre una de las caras planas que lo componen.

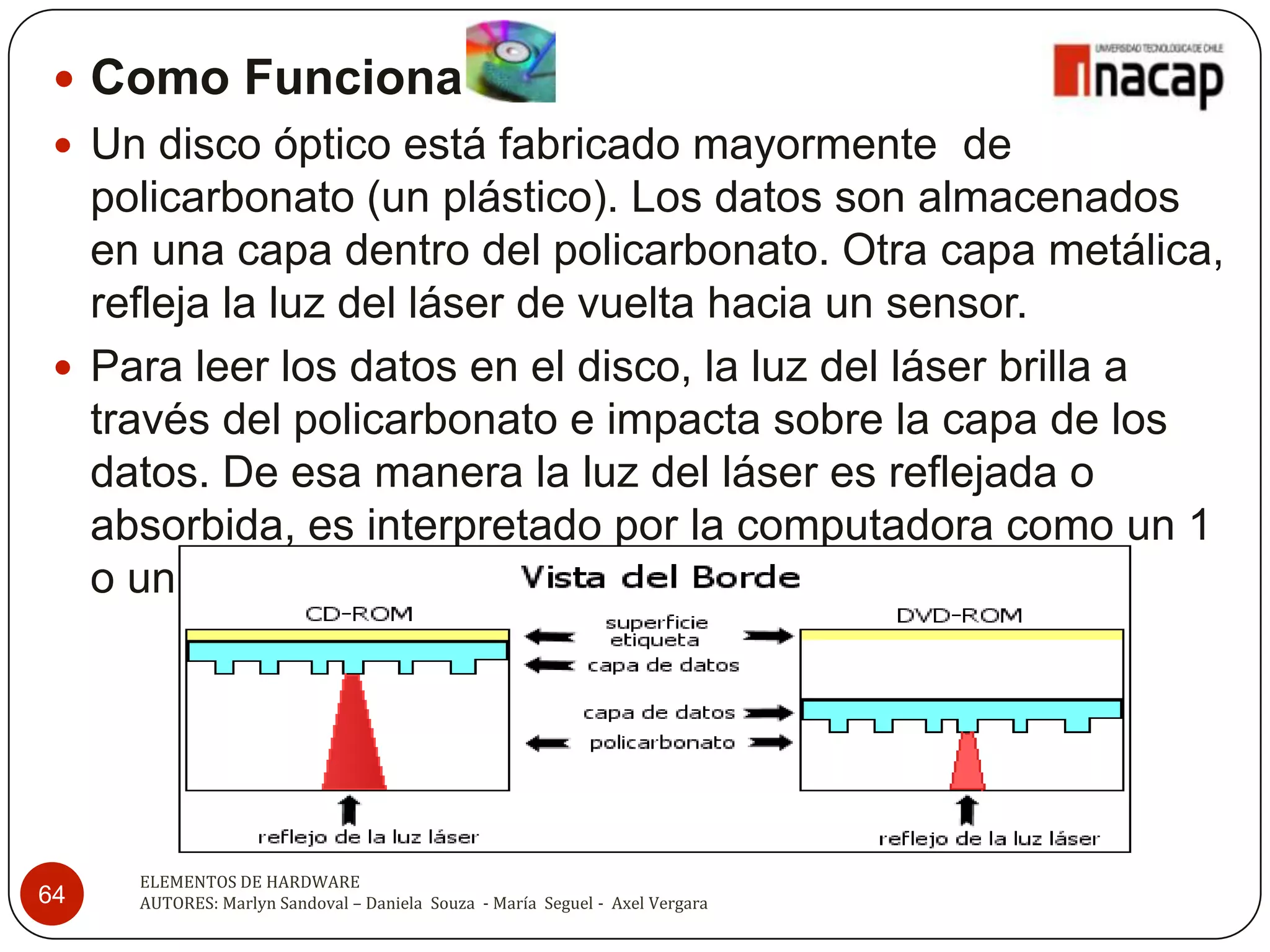

 Como Funciona
 Un disco óptico está fabricado mayormente de
policarbonato (un plástico). Los datos son almacenados
en una capa dentro del policarbonato. Otra capa metálica,
refleja la luz del láser de vuelta hacia un sensor.
 Para leer los datos en el disco, la luz del láser brilla a
través del policarbonato e impacta sobre la capa de los
datos. De esa manera la luz del láser es reflejada o
absorbida, es interpretado por la computadora como un 1
o un 0.

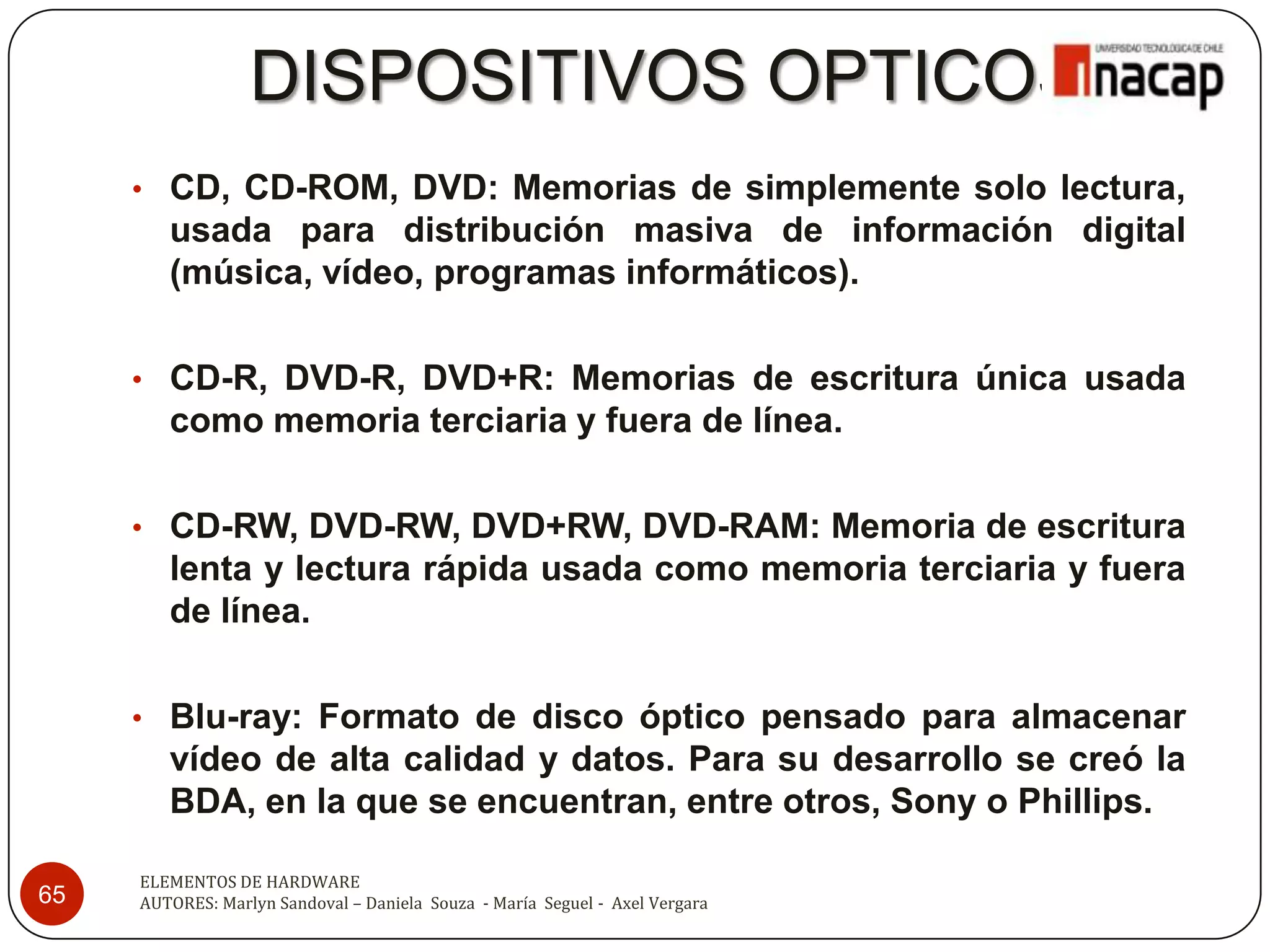

DISPOSITIVOS OPTICOS
• CD, CD-ROM, DVD: Memorias de simplemente solo lectura,
usada para distribución masiva de información digital
(música, vídeo, programas informáticos).

• CD-R, DVD-R, DVD+R: Memorias de escritura única usada
como memoria terciaria y fuera de línea.

• CD-RW, DVD-RW, DVD+RW, DVD-RAM: Memoria de escritura
lenta y lectura rápida usada como memoria terciaria y fuera
de línea.

• Blu-ray: Formato de disco óptico pensado para almacenar
vídeo de alta calidad y datos. Para su desarrollo se creó la
BDA, en la que se encuentran, entre otros, Sony o Phillips.

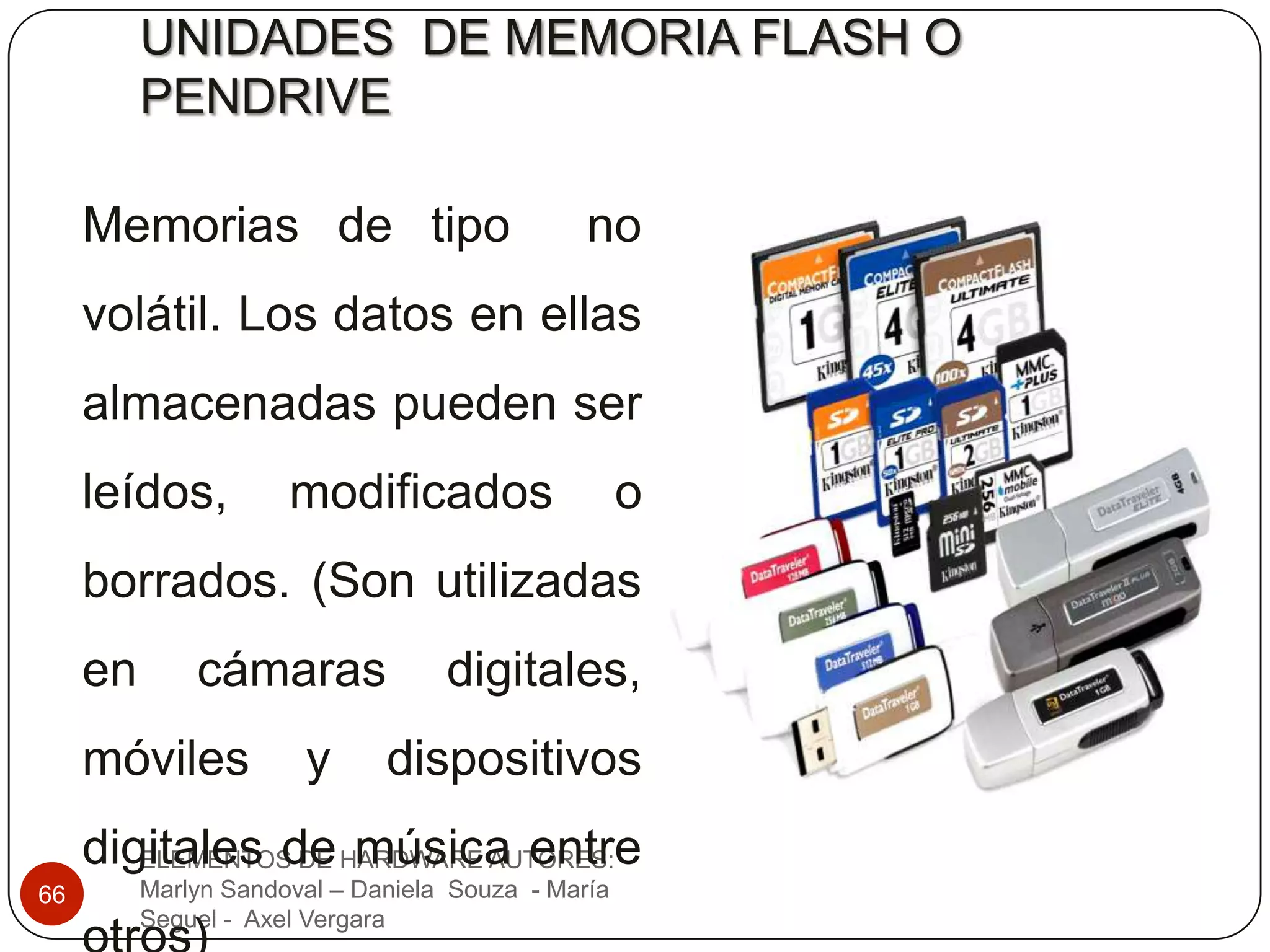

UNIDADES DE MEMORIA FLASH O
PENDRIVE

Memorias de tipo no
volátil. Los datos en ellas
almacenadas pueden ser
leídos, modificados o
borrados. (Son utilizadas
en cámaras digitales,
móviles y dispositivos
digitales de HARDWARE AUTORES:
ELEMENTOS DE música entre

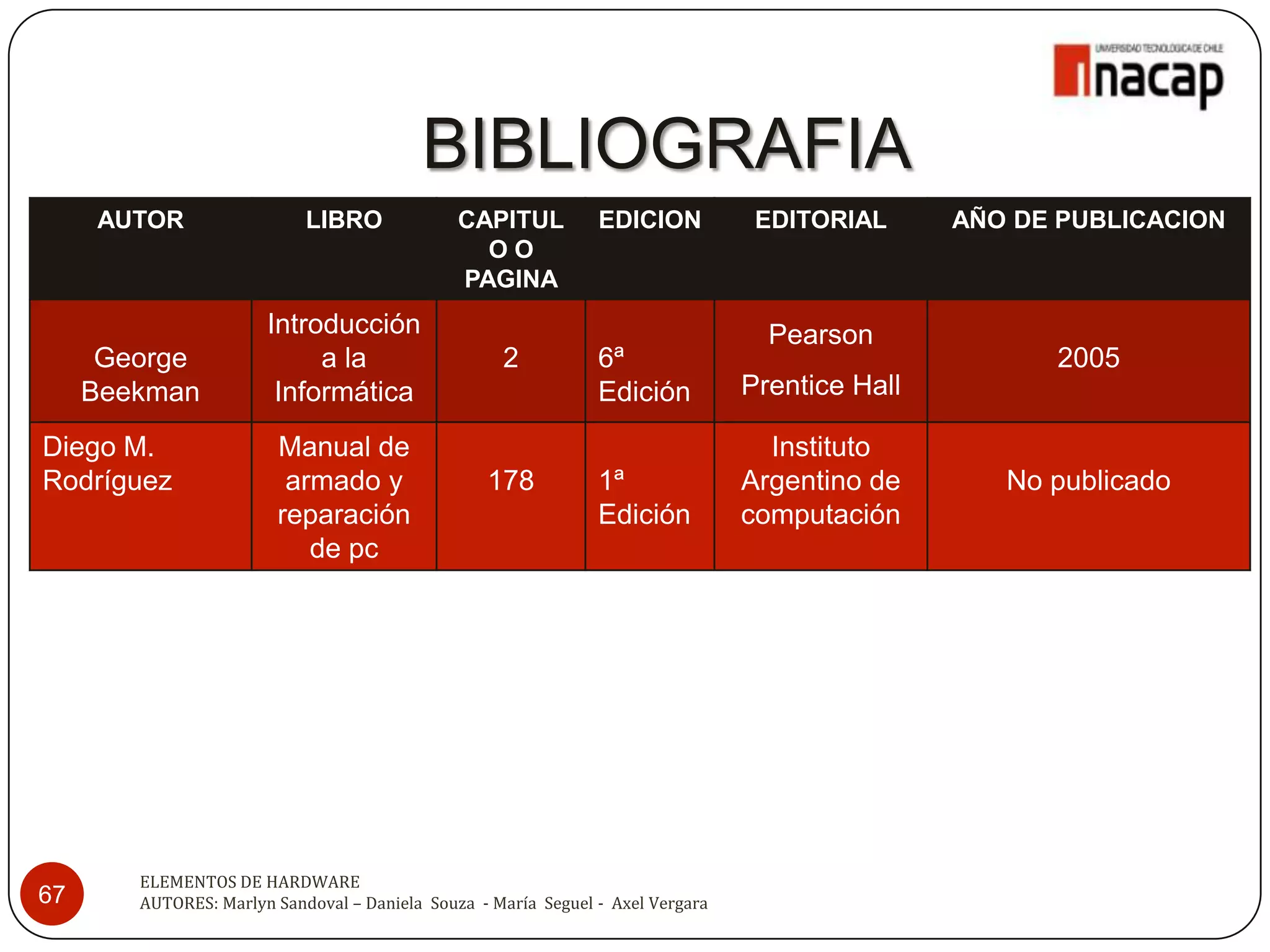

BIBLIOGRAFIA
AUTOR LIBRO CAPITUL EDICION EDITORIAL AÑO DE PUBLICACION
OO
PAGINA
Introducción Pearson
George a la 2 6ª 2005
Beekman Informática Edición Prentice Hall

Diego M. Manual de Instituto
Rodríguez armado y 178 1ª Argentino de No publicado
reparación Edición computación
de pc

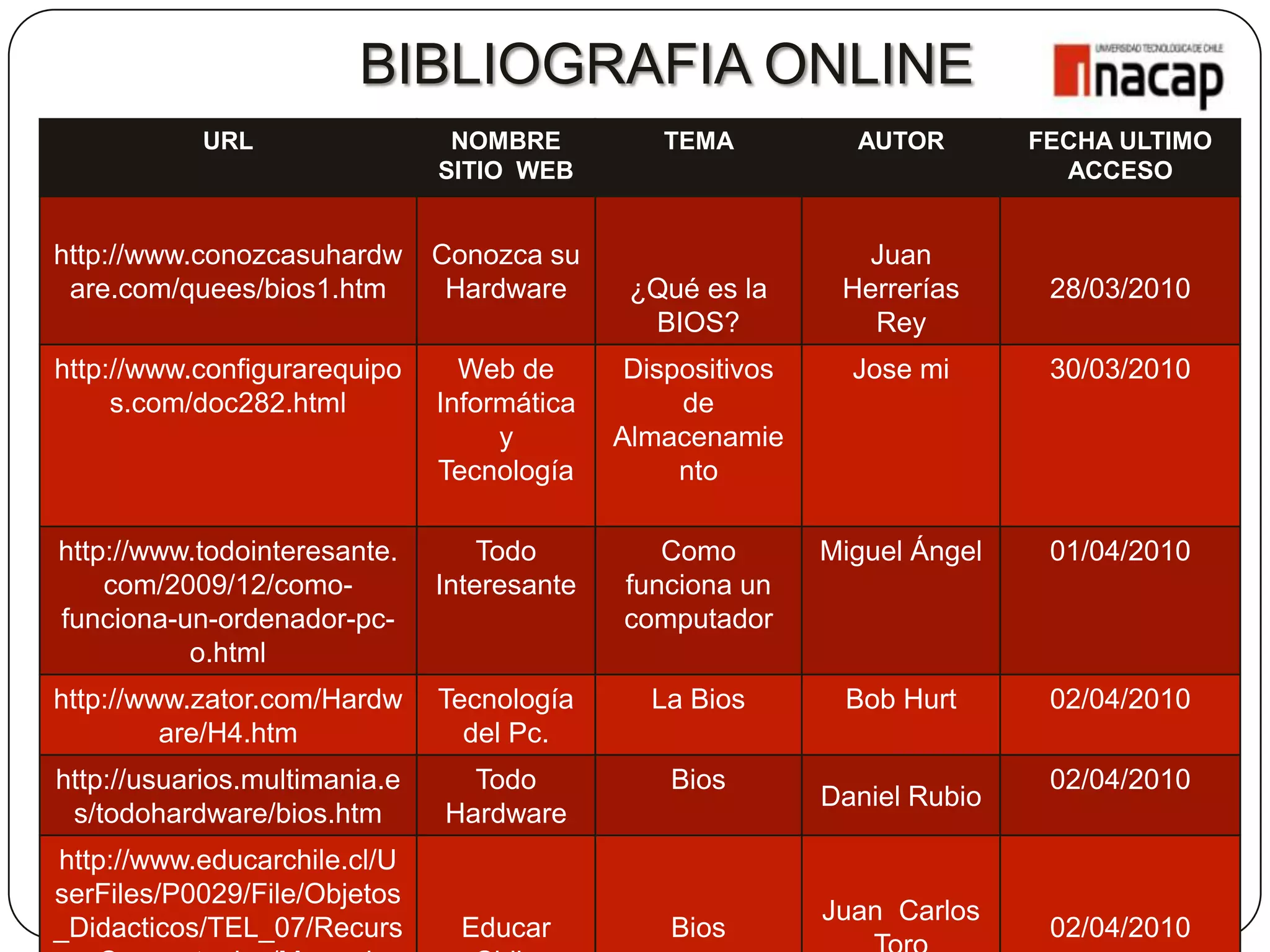

BIBLIOGRAFIA ONLINE
URL NOMBRE TEMA AUTOR FECHA ULTIMO
SITIO WEB ACCESO

http://www.conozcasuhardw Conozca su Juan
are.com/quees/bios1.htm Hardware ¿Qué es la Herrerías 28/03/2010
BIOS? Rey
http://www.configurarequipo Web de Dispositivos Jose mi 30/03/2010
s.com/doc282.html Informática de
y Almacenamie
Tecnología nto

http://www.todointeresante. Todo Como Miguel Ángel 01/04/2010
com/2009/12/como- Interesante funciona un
funciona-un-ordenador-pc- computador
o.html
http://www.zator.com/Hardw Tecnología La Bios Bob Hurt 02/04/2010
are/H4.htm del Pc.
http://usuarios.multimania.e Todo Bios 02/04/2010
Daniel Rubio
s/todohardware/bios.htm Hardware
http://www.educarchile.cl/U
serFiles/P0029/File/Objetos Axel Vergara
Daniela Souza - María Seguel -
Juan Carlos
_Didacticos/TEL_07/Recurs Educar Bios 02/04/2010

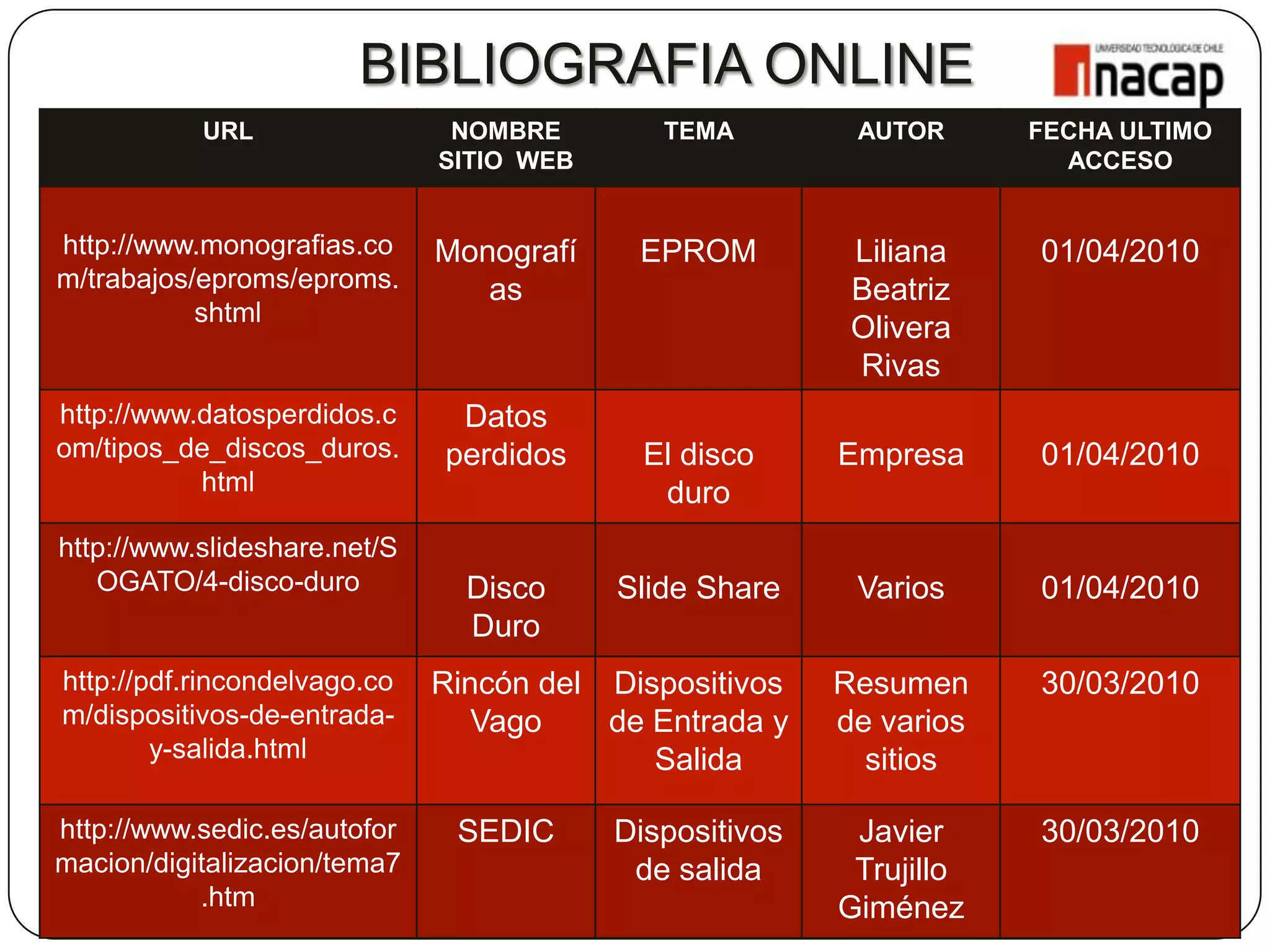

BIBLIOGRAFIA ONLINE
SITIO WEB ACCESO

http://www.monografias.co Monografí EPROM Liliana 01/04/2010
m/trabajos/eproms/eproms. as Beatriz
shtml
Olivera
Rivas
http://www.datosperdidos.c Datos
om/tipos_de_discos_duros. perdidos El disco Empresa 01/04/2010
html duro
http://www.slideshare.net/S
OGATO/4-disco-duro Disco Slide Share Varios 01/04/2010
Duro
http://pdf.rincondelvago.co Rincón del Dispositivos Resumen 30/03/2010
m/dispositivos-de-entrada- Vago de Entrada y de varios
y-salida.html Salida sitios

http://www.sedic.es/autofor SEDIC Dispositivos Javier 30/03/2010
macion/digitalizacion/tema7 de salida Trujillo
.htm Giménez

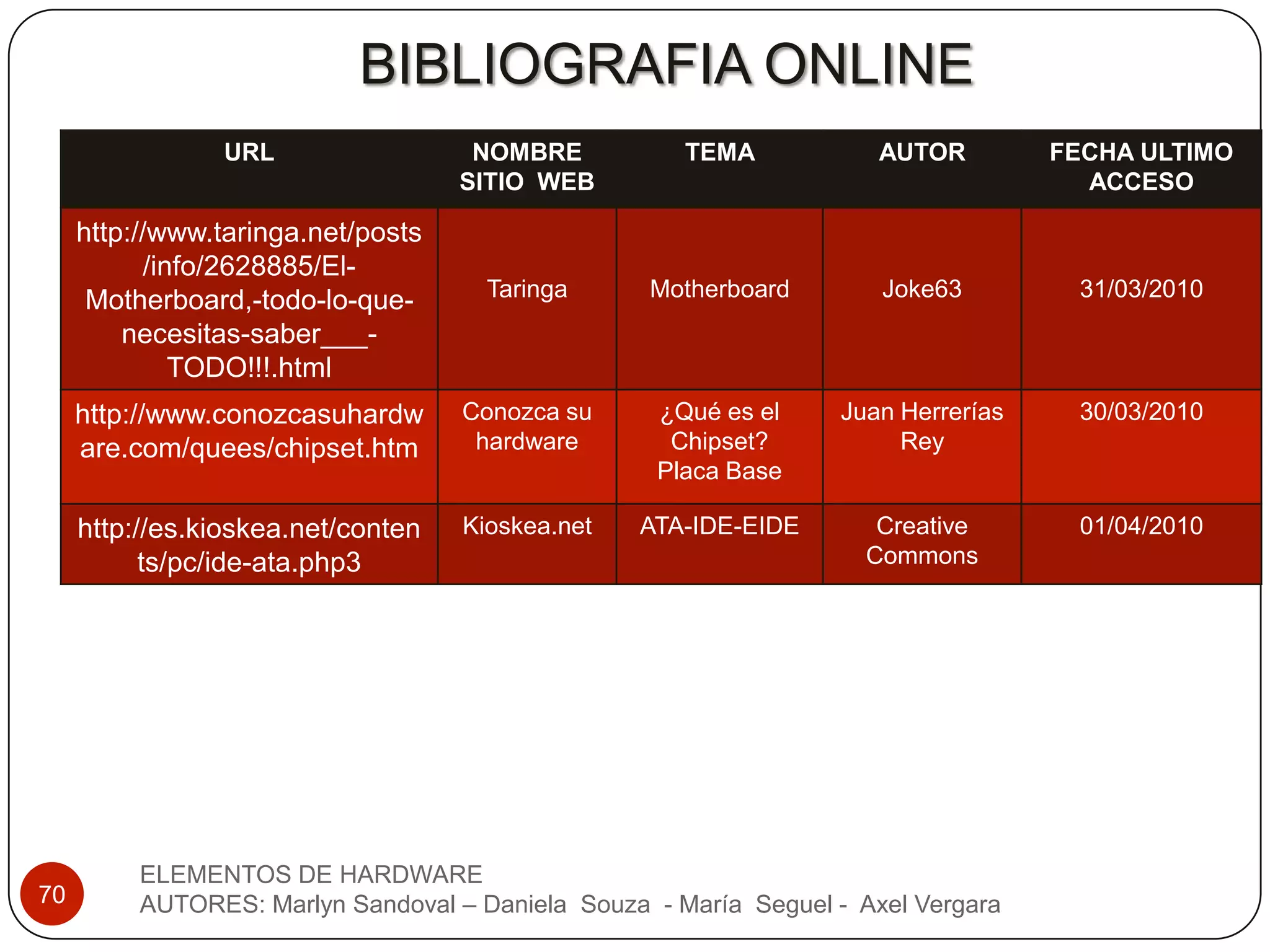

BIBLIOGRAFIA ONLINE
SITIO WEB ACCESO

http://www.taringa.net/posts
/info/2628885/El-
Motherboard,-todo-lo-que- Taringa Motherboard Joke63 31/03/2010
necesitas-saber___-
TODO!!!.html
http://www.conozcasuhardw Conozca su ¿Qué es el Juan Herrerías 30/03/2010
are.com/quees/chipset.htm hardware Chipset? Rey
Placa Base

http://es.kioskea.net/conten Kioskea.net ATA-IDE-EIDE Creative 01/04/2010
ts/pc/ide-ata.php3 Commons


Elementos de hardware

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Elementos de hardware

Último

Elementos de hardware
