El breaker es un dispositivo que interrumpe el circuito eléctrico cuando la corriente excede un valor determinado o cuando hay un cortocircuito para evitar daños. Un regulador mantiene una tensión constante a la salida a pesar de variaciones en la entrada. Un UPS incluye baterías que alimentan los dispositivos conectados en caso de corte eléctrico usando un rectificador, inversor y conmutador.

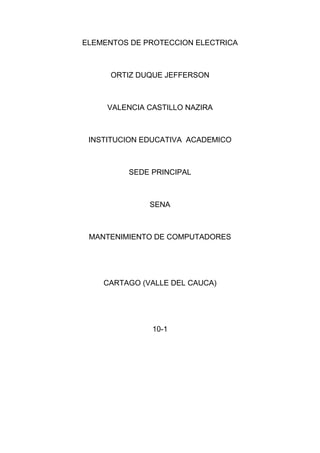

1. ELEMENTOS DE PROTECCION ELECTRICA
ORTIZ DUQUE JEFFERSON
VALENCIA CASTILLO NAZIRA
INSTITUCION EDUCATIVA ACADEMICO
SEDE PRINCIPAL
SENA
MANTENIMIENTO DE COMPUTADORES
CARTAGO (VALLE DEL CAUCA)
10-1

2. EL BREAKER
es un aparato capaz de interrumpir o abrir un circuito eléctrico
cuando la intensidad de la corriente eléctrica que por él circula
excede de un determinado valor o, en el que se ha producido un
cortocircuito, con el objetivo de no causar daños a los equipos
eléctricos.
Funcionamiento
Está compuesto por un bimetal calibrado por el que circula la
corriente que alimenta la carga. Cuando ésta es superior a la
intensidad para la que esta construido el aparato, se calienta, se va
dilatando y provoca que el bimetal se arquee, con lo que se
consigue que el interruptor se abra automáticamente. Detecta las
fallas por sobrecarga.
Lo forma una bobina, un núcleo y una parte móvil. La intensidad
que alimenta la carga atraviesa dicha bobina, y en el caso de que
ésta sea muy superior a la intensidad nominal del aparato, se crea
un campo magnético que es capaz de arrastrar a la parte móvil y
provocar la apertura del circuito de forma casi instantánea. Detecta
las fallas por cortocircuito que pueda haber en el circuito eléctrico.

3. REGULADOR
Un regulador de voltaje también llamado estabilizador o
acondicionador de voltaje es un equipo eléctrico que acepta una
tensión eléctrica de voltaje variable a la entrada, dentro de un
parámetro predeterminado y mantiene a la salida una tensión
constante.
Es un dispositivo que tiene varios enchufes, se encarga de
proteger contra altas y bajas de voltaje (el voltaje es la fuerza con
que son impulsados los electrones a través de los cables de la red
eléctrica), porque comúnmente la electricidad llega con variaciones
que provocan desgaste de los elementos electrónicos a largo plazo
en las fuentes de alimentación de las computadoras. Lo que el
regulador hace es estabilizar la electricidad a un nivel promedio
constante para que no provoque daños en los equipos.

4. EL UPS
Es un dispositivo que se conecta al enchufe doméstico, integra una
circuitería especial que permite alimentar un juego de baterías
recargables internas mientras suministra energía eléctrica a la
computadora. En caso de que se dé un corte de energía en el
suministro de la red doméstica, las baterías automáticamente
continúan alimentando a la computadora por un cierto periodo de
tiempo, evitando pérdida de información.
Un UPS es una fuente de suministro eléctrico que posee una
batería con el fin de seguir dando energía a un dispositivo en el
caso de interrupción eléctrica.

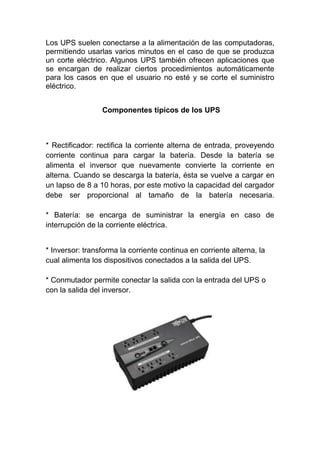

5. Los UPS suelen conectarse a la alimentación de las computadoras,
permitiendo usarlas varios minutos en el caso de que se produzca
un corte eléctrico. Algunos UPS también ofrecen aplicaciones que
se encargan de realizar ciertos procedimientos automáticamente
para los casos en que el usuario no esté y se corte el suministro
eléctrico.
Componentes típicos de los UPS
* Rectificador: rectifica la corriente alterna de entrada, proveyendo
corriente continua para cargar la batería. Desde la batería se
alimenta el inversor que nuevamente convierte la corriente en
alterna. Cuando se descarga la batería, ésta se vuelve a cargar en
un lapso de 8 a 10 horas, por este motivo la capacidad del cargador
debe ser proporcional al tamaño de la batería necesaria.
* Batería: se encarga de suministrar la energía en caso de
interrupción de la corriente eléctrica.
* Inversor: transforma la corriente continua en corriente alterna, la
cual alimenta los dispositivos conectados a la salida del UPS.
* Conmutador permite conectar la salida con la entrada del UPS o
con la salida del inversor.
