Este documento describe varios elementos de protección eléctrica como el breaker, el tomacorriente, el estabilizador de voltaje, UPS y el sistema de computo. Explica sus funciones y modos de trabajo, incluyendo interrumpir circuitos con sobrecarga (breaker), establecer conexiones eléctricas seguras (tomacorriente), mantener una tensión constante (estabilizador), proveer energía durante cortes (UPS), y procesar información según instrucciones (sistema de computo). El documento concluye que est

1. ELEMENTOS DE PROTECCION
Dayana Arcila Osorno.
Juan C. Echeverri Arenas.
Colegio Nacional Académico.
10.1
Matinal
Sena
Cartago-Valle
13/sept./2012
1

2. TABLA DE CONTENIDO
Pág.
Introducción
1. Justificación………………………………………………………………...4
2. Objetivos…………………………………………………………………….5
2.1Generales……………………………………………………………...5
2.2 Específicos…………………………………………………………....5
3. El breaker...…………………………………………………………………6
4. El toma corriente…………………………………………………………...7
5. Estabilizador de voltaje……………………………………………………8
6. Ups…………………………………………………………………………..9
7. Sistema de computo………………………………………………………10
8. Diagrama de flujo de la red eléctrica……………………………………11
9. Conclusión…………………………………………………………………12
10. Bibliografia……………………………………………………………….13
2

3. INTRODUCCIÓN
Este trabajo va a tratar sobre los elementos de protección sus funciones y su
modo de trabajo, como se utiliza en los computadores que nosotros a diario
utilizamos.
3

4. JUSTIFICACIÓN
Nosotros vamos a elaborar este trabajo con el fin de poder aprender sobre los
elementos de protección como los podemos utilizar y cuál es la función y el modo
de trabajo de cada elemento de protección
4

5. OBJETIVOS
Generales: Queremos aprender para que nos puede servir los medios de
protección y cómo podemos utilizarlos.
Específicos: Queremos aprender la manera como los medios de protección
nos sirven y que beneficios nos traen.
5

6. EL BREAKER
Función:
es un aparato capaz de interrumpir o abrir un circuito eléctrico cuando la
intensidad de la corriente eléctrica que por él circula excede de un determinado
valor o, en el que se ha producido un cortocircuito, con el objetivo de no causar
daños a los equipos eléctricos. A diferencia de los fusibles, que deben ser
reemplazados tras un único uso, el disyuntor puede ser rearmado una vez
localizado y reparado el daño que causó el disparo o desactivación automática.
Modo de trabajo:
Los breakers hacen la misma función que los fusibles, con la ventaja que pueden
ser restaurados manualmente en lugar de tener que ser reemplazados. Los
breakers tienen forma de botón, que salta hacia afuera cuando se ve sometido a
una sobrecarga; el piloto solo tiene que pulsar sobre el breaker ("botón") para
volver a restaurarlo.
6

7. EL TOMACORRIENTE
Función:
El tomacorriente tiene la función de establecer una conexión eléctrica segura con
un enchufe macho de función complementaria, permite la circulación de la
corriente eléctrica. Los enchufes o tomacorrientes se han estandarizado para
favorecer la seguridad, garantía y capacidad de sustitución de los dispositivos.
Modo de trabajo:
El tomacorriente generalmente se sitúa en la pared, ya sea colocado de forma
superficial o empotrado en la pared montado en una caja, siendo éste el más
común. Constan, como mínimo, de dos piezas metálicas que reciben a su
homóloga macho para permitir la circulación de la corriente eléctrica. Estas piezas
metálicas quedan fijadas a la red eléctrica por tornillos o, actualmente con mayor
frecuencia, por medio de unas pletinas plásticas que, al ser empujadas, permiten
la entrada del hilo conductor y al dejar de ejercer presión sobre ellas, unas chapas
apresan el hilo, impidiendo su salida.
7

8. ESTABILIZADOR DE VOLTAJE
Función:
El estabilizador o regulador de voltaje es un equipo eléctrico que acepta una
tensión eléctrica de voltaje variable a la entrada, dentro de un parámetro
predeterminado y mantiene a la salida una tensión constante regulada. Este se
utiliza para mantener estable la corriente y no dejar que esta se eleve ni se baje
del nivel determinad.
Modo de trabajo:
Los estabilizadores basan su regulación en un control electrónico, pueden llevar
microprocesador para regular o simplemente un circuito de control que detecta las
variaciones del voltaje y hace la corrección a través de relevadores para regular la
tensión. Su tiempo de respuesta y velocidad de regulación son rápidos además de
ser económicos en comparación a los otros tipos. Sin embargo, los rangos de
tensión de entrada son reducidos y la precisión de la tensión de salida es baja de
+/- 3% a +/- 5%. Su diseño propicia que se desconecten para auto protegerse en
condiciones extremas de alta y baja tensión, lo que genera costos de
mantenimiento haciéndolos equipos de corta duración. En la mayoría de los casos
solo ofrecen regulación en la fase y no en la línea de neutro, se auto protegen
utilizando varis torés a la salida para provocar un corto circuito y activar su fusible
8

9. UPS
Función:
es un dispositivo que gracias a sus baterías u otros elementos almacenadores de
energía, puede proporcionar energía eléctrica por un tiempo limitado y durante
un apagón a todos los dispositivos que tenga conectados. Otras de las funciones
que se pueden adicionar a estos equipos es la de mejorar la calidad de la energía
eléctrica que llega a las cargas, filtrando subidas y bajadas de tensión y
eliminando armónicos de la red en el caso de usar corriente alterna.
Modo de trabajo:
En funcionamiento normal, la energía se rectifica y filtra y el inversor se alimenta
del bus de continua, proporcionando tensión a la carga. Paralelamente, la batería
se carga o mantiene su carga directamente del bus o a través de un cargador
separado. En caso de que la red se salga de los parámetros normales, la batería
es la que proporciona tensión a bus de continua. Mientras, el inversor sigue
funcionando sin diferencia respecto a la presencia de red. En estos UPS el
inversor proporciona tensión senoidal.
Los UPS dan energía eléctrica a equipos llamados cargas críticas, como pueden
ser aparatos médicos, industriales o informáticos.
9

10. SISTEMA DE CÓMPUTO
Función:
La función principal del sistema de computo es la de procesar y almacenar
información de acuerdo a una serie de instrucciones, con la ayuda de
determinadas herramientas como programas o aplicaciones.
Modo de trabajo:
Su modo de trabajo se integrar con el software y el hardware. El usuario introduce
los datos en la computadora, por cualquiera de los distintos medios; después la
computadora comienza su tratamiento y realiza los cálculos y las operaciones
necesarias para obtener los resultados que pretende el usuario. Estas operaciones
y cálculos están establecidos en los programas. Una vez procesados los datos,
hay que mostrar los resultados al usuario. Los datos pueden obtenerse en papel,
por medio de una impresora, o ser mostrados en la pantalla de la computadora
para que el usuario los pueda consultar.
10

11. DIAGRAMA DE FLUJO DE LA RED ELÉCTRICA
11

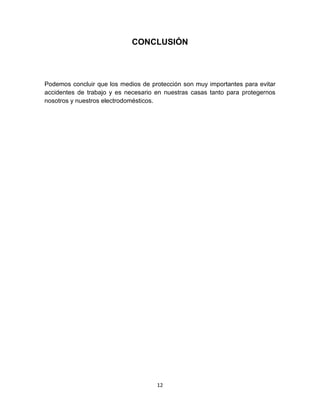

12. CONCLUSIÓN
Podemos concluir que los medios de protección son muy importantes para evitar
accidentes de trabajo y es necesario en nuestras casas tanto para protegernos
nosotros y nuestros electrodomésticos.
12

13. BIBLIOGRAFÍA
http://www.slideshare.net/axiologia/9-elementos-de-proteccion-sena-5548475
http://ipcitec.freeservers.com/sistemas.html
13
