6. Elementos de protección
Toda instalación eléctrica tiene que estar dotada de una serie de protecciones que
la hagan segura, tanto desde el punto de vista de los conductores y los aparatos a
ellos conectados, como de las personas que han de trabajar con ella.
Existen muchos tipos de protecciones, que pueden hacer a una instalación
eléctrica completamente segura ante cualquier contingencia, pero hay tres que
deben usarse en todo tipo de instalación: de alumbrado, domesticas, de fuerza,
redes de distribución, circuitos auxiliares, etc., ya sea de baja o alta tensión. Estas
tres protecciones eléctricas, que describiremos con detalle a continuación son:
a) Protección contra cortocircuitos.
b) Protección contra sobrecargas.

7. c) Protección contra electrocución.
Fusibles o cortacircuitos
Los fusibles o cortacircuitos, según se ve en la figura, no son más que una sección
de hilo más fino que los conductores normales, colocado en la entrada del circuito
a proteger, para que al aumentar la corriente, debido a un cortocircuito, sea la
parte que mas se caliente, y por tanto la primera en fundirse. Una vez interrumpida
la corriente, el resto del circuito ya no sufre daño alguno.
Elementos de seguridad en sistemas eléctricos. Son muchos
los casos de viviendas incendiadas a causa de un corto circuito, y peor aún, los
accidentes por descargas eléctricas que han causado la muerte de muchas
personas. Estos accidentes generalmente ocurren por descuido de los
propietarios, porque no colocan ningún elemento de seguridad para interrumpir la
alimentación en esos momentos de peligro.

8. Las personas deben de tener en cuenta, que la mejor forma para prevenir los
cortos circuitos es instalando un interruptor general magnético, y colocando
fusibles o interruptores magnéticos en algunos tramos de la vivienda; de este
modo se interrumpirá la corriente desde que se detecte cualquier corto circuito sin
que tenga que actuar el interruptor principal. Un punto muy importante que se
debe de tomar en cuanta, es que; el interruptor automático no interrumpe los
cortos circuitos, por consiguiente no protege a la persona de cualquier descarga
generada por este fenómeno. Ahora bien, el interruptor diferencial interviene
cuando se origina cualquier fuga de corriente. Los lugares que tienden a generar
corto circuitos son:
•La toma de corriente al aire.
•El interior de los enchufes de clavijas.
•Los cables de alimentación que están cerca del aparato que consume la corriente
o de los enchufes.
•El interior de las bases de toma corriente.
•Los conductores externos y los conductores empotrados; aunque estos últimos
generan cortocircuito raras veces.
•El interior de las viejas cajas de empalme y derivación.

9. Breaker
El nombre se debe a ruptura o interrupción y sirve para evitar sobre voltajes que
puedan dañar equipos eléctricos o electrodomésticos que se estén usando,
evitando que un voltaje superior dañe los circuitos internos que en el caso de que
estos breaker no existieran causarían desde un sobrecalentamiento del sistema o
circuito eléctrico, hasta de un corto circuito por una descarga eléctrica que pueda
dañar aislantes internos. y funciona a través de un dispositivo que provoca la
ruptura del circuito eléctrico evitando dañar el equipo que este conectado a el
cuando este dispositivo se calienta por exceso de temperatura, y causa el efecto
de cortar la corriente eléctrica
.
La utilización de este término puede variar en distintas regiones para referirse a
interruptores automáticos accionados por sobrecargas de un circuito o para
interruptores automáticos accionados por pérdidas de energía fuera del circuito.
Para este último caso ver: Interruptor diferencial.
Un disyuntor, interruptor automático (España), breaker o pastilla (México) es un
aparato capaz de interrumpir o abrir un circuito eléctrico cuando la intensidad de
la corriente eléctrica que por él circula excede de un determinado valor o, en el
que se ha producido un cortocircuito, con el objetivo de no causar daños a los
equipos eléctricos. A diferencia de los fusibles, que deben ser reemplazados tras
un único uso, el disyuntor puede ser rearmado una vez localizado y reparado el
daño que causó el disparo o desactivación automática.
Se fabrican disyuntores de diferentes tamaños y características lo cual hace que
sea ampliamente utilizado en viviendas, industrias y comercios.

10. El tomacorriente
El enchufe hembra, tomacorriente o toma de corriente generalmente se sitúa en la
pared, ya sea colocado de forma superficial (enchufe de superficie) o empotrado
en la pared montado en una caja (enchufe de cajillo o tomacorriente empotrado),
siendo éste el más común. Constan, como mínimo, de dos piezas metálicas que
reciben a sus homólogas macho para permitir la circulación de la corriente
eléctrica. Estas piezas metálicas quedan fijadas a la red eléctrica por tornillos o,

11. actualmente con mayor frecuencia, por medio de unas pletinas plásticas que, al
ser empujadas, permiten la entrada del hilo conductor y al dejar de ejercer presión
sobre ellas,apresan el hilo, impidiendo su salida.
Enchufe de cajillo o empotrado
En este tipo de enchufes, la mayor parte del dispositivo queda dentro de la pared,
en un hueco perforado, quedando acondicionado mediante una caja de
material termoplástico. El cajillo alberga la parte del enchufe donde se conectan
los cables.
La parte exterior sirve para impedir el contacto con las partes con tensión y para
embellecer el aspecto del dispositivo. En la actualidad, la parte exterior viene
separada de la interior, incluso se suelen vender por separado. Es importante
señalar que existen, en cada país, estándares de medida.

12. Estabilizador o regulador de voltaje
Un regulador de tensión o regulador de voltaje es un
dispositivo electrónico diseñado para mantener un nivel de voltaje constante.
Los reguladores electrónicos de tensión se encuentran en dispositivos como
las fuentes de alimentación de los computadores, donde estabilizan los voltajes
DC usados por el procesador y otros elementos. En los alternadores de los
automóviles y en las plantas generadoras, los reguladores de voltaje controlan la
salida de la planta. En un sistema de distribución de energía eléctrica, los
reguladores de voltaje pueden instalarse en una subestación o junto con las líneas
de distribución de forma que todos los consumidores reciban un voltaje constante
independientemente de que tanta potencia exista en la línea.
Un regulador simple puede hacerse de una resistencia en serie con un diodo (o
serie de diodos). Debido a la curva característica del diodo, el voltaje a través del
diodo cambia ligeramente debido a la corriente que pasa por el. Cuando la
precisión en el voltaje no es necesario, el diseño puede funcionar.
Los reguladores de voltaje retroalimentados operan al comparar el voltaje de
salida actual con algún voltaje de referencia asignado. Cualquier diferencia es
amplificada y usada para controlar el elemento de regulación para reducir el
voltaje de error. esto forma un lazo de control de realimentación negativa,
haciendo que la ganancia tienda a incrementar la precisión de regulación pero
reducir la estabilidad (se debe evitar la oscilación, durante los cambios de paso).
También habrá una compensación entre la estabilidad y la velocidad de respuesta
a los cambios.

14. Ups
Un UPS es una fuente de suministro eléctrico que posee una batería con el fin de
seguir dando energía a un dispositivo en el caso de interrupción eléctrica. Los
UPS son llamados en español SAI (Sistema de alimentación ininterrumpida). UPS
significa en inglés Uninterruptible Power Supply.
Los UPS suelen conectarse a la alimentación de las computadoras, permitiendo
usarlas varios minutos en el caso de que se produzca un corte eléctrico. Algunos
UPS también ofrecen aplicaciones que se encargan de realizar ciertos
procedimientos automáticamente para los casos en que el usuario no esté y se
corte el suministro eléctrico.
Un sistema de alimentación ininterrumpida, SAI o Fuente Ininterrumpida de Poder
(en inglés Uninterruptible Power Supply, UPS), es un dispositivo que gracias a
sus baterías u otros elementos almacenadores de energía, puede
proporcionar energía eléctrica por un tiempo limitado y durante un apagón a todos
los dispositivos que tenga conectados. Otras de las funciones que se pueden
adicionar a estos equipos es la de mejorar la calidad de la energía eléctrica que
llega a las cargas, filtrando subidas y bajadas de tensión y eliminando armónicos
de la red en el caso de usar corriente alterna.
Los UPS dan energía eléctrica a equipos llamados cargas críticas, como pueden
ser aparatos médicos, industriales o informáticos que, como se ha mencionado
anteriormente, requieren tener siempre alimentación y que ésta sea de calidad,
debido a la necesidad de estar en todo momento operativos y sin fallos (picos o
caídas de tensión).

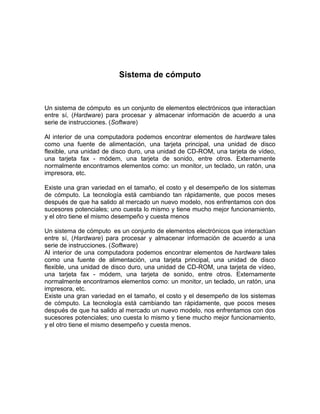

16. Sistema de cómputo
Un sistema de cómputo es un conjunto de elementos electrónicos que interactúan
entre sí, (Hardware) para procesar y almacenar información de acuerdo a una
serie de instrucciones. (Software)
Al interior de una computadora podemos encontrar elementos de hardware tales
como una fuente de alimentación, una tarjeta principal, una unidad de disco
flexible, una unidad de disco duro, una unidad de CD-ROM, una tarjeta de vídeo,
una tarjeta fax - módem, una tarjeta de sonido, entre otros. Externamente
normalmente encontramos elementos como: un monitor, un teclado, un ratón, una
impresora, etc.
Existe una gran variedad en el tamaño, el costo y el desempeño de los sistemas
de cómputo. La tecnología está cambiando tan rápidamente, que pocos meses
después de que ha salido al mercado un nuevo modelo, nos enfrentamos con dos
sucesores potenciales; uno cuesta lo mismo y tiene mucho mejor funcionamiento,
y el otro tiene el mismo desempeño y cuesta menos
Un sistema de cómputo es un conjunto de elementos electrónicos que interactúan
entre sí, (Hardware) para procesar y almacenar información de acuerdo a una
serie de instrucciones. (Software)
Al interior de una computadora podemos encontrar elementos de hardware tales
como una fuente de alimentación, una tarjeta principal, una unidad de disco
flexible, una unidad de disco duro, una unidad de CD-ROM, una tarjeta de vídeo,
una tarjeta fax - módem, una tarjeta de sonido, entre otros. Externamente
normalmente encontramos elementos como: un monitor, un teclado, un ratón, una
impresora, etc.
Existe una gran variedad en el tamaño, el costo y el desempeño de los sistemas
de cómputo. La tecnología está cambiando tan rápidamente, que pocos meses
después de que ha salido al mercado un nuevo modelo, nos enfrentamos con dos
sucesores potenciales; uno cuesta lo mismo y tiene mucho mejor funcionamiento,
y el otro tiene el mismo desempeño y cuesta menos.
