1. Elemento de protección electrica
( breaker - ups – tomas)
David Stiven Gallego
Ana Isabel Pareja
Institución Educativa Colegio Académico
Grado: 10-4
Jornada: Matinal
Asignatura: Mantenimiento en computo y redes
Año lectivo: 2011 – 2012
Cartago – Valle del Cauca

2. Elementos de protección eléctrica
(Breaker, ups y tomas)
La utilización de este término puede variar en distintas regiones para
referirse a interruptores automáticos accionados por sobrecargas de un
circuito o para interruptores automáticos accionados por pérdidas de
energía fuera del circuito. Para este último caso ver: Interruptor
diferencial.

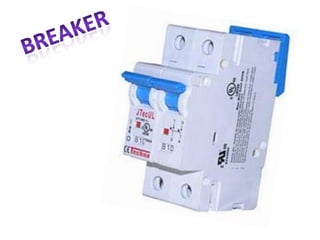

Un disyuntor, interruptor
automático (España), breaker o pastilla (México) es un aparato capaz
de interrumpir o abrir un circuito eléctrico cuando la intensidad de
la corriente eléctrica que por él circula excede de un determinado valor o,
en el que se ha producido un cortocircuito, con el objetivo de no causar
daños a los equipos eléctricos. A diferencia de los fusibles, que deben ser
reemplazados tras un único uso, el disyuntor puede ser rearmado una vez
localizado y reparado el daño que causó el disparo o desactivación
automática.
Se fabrican disyuntores de diferentes tamaños y características lo cual
hace que sea ampliamente utilizado en viviendas, industria

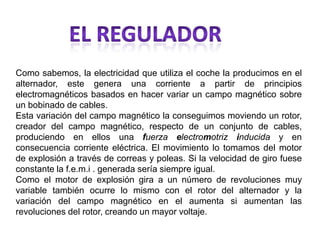

4. Como sabemos, la electricidad que utiliza el coche la producimos en el
alternador, este genera una corriente a partir de principios
electromagnéticos basados en hacer variar un campo magnético sobre
un bobinado de cables.
Esta variación del campo magnético la conseguimos moviendo un rotor,
creador del campo magnético, respecto de un conjunto de cables,
produciendo en ellos una fuerza electromotriz inducida y en
consecuencia corriente eléctrica. El movimiento lo tomamos del motor
de explosión a través de correas y poleas. Si la velocidad de giro fuese
constante la f.e.m.i . generada sería siempre igual.
Como el motor de explosión gira a un número de revoluciones muy
variable también ocurre lo mismo con el rotor del alternador y la
variación del campo magnético en el aumenta si aumentan las
revoluciones del rotor, creando un mayor voltaje.

5. Si no hiciésemos nada, el voltaje proporcionado por el alternador variaría
enormemente, desde unos pocos voltios al ralentí a unas decenas a alto
régimen. Y lo que a nosotros nos interesa es mantener un voltaje
constante a cualquier régimen.
Los alternadores están diseñados de manera que al relentí proporcionen
un voltaje mínimo suficiente, pero cuando aumentan las revoluciones
nos `sobra' voltaje.
Para ello utilizamos el regulador de manera que sea capaz de limitar el
voltaje máximo suministrado por el alternador.

6. El funcionamiento del regulador consistirá en detectar el voltaje
suministrado por el alternador de manera que cuando llegue a un
valor mantenga ese voltaje sin que aumente más.
Una vez que el regulador detecta que se alcanza un voltaje adecuado,
se encarga de cortar la corriente (excitación) que pasa por el rotor
anulando de esta forma el campo magnético, con lo que el alternador
deja de generar corriente, descendiendo el voltaje. En cuanto el voltaje
desciende el regulador vuelve a dejar pasar corriente para generar el
campo magnético. Y así continuamente.
Así pues el regulador se conecta a las escobillas + y - del rotor, bien
directamente o bien por medio de cables, para poder decidir sobre la
corriente que circulará por el inductor.
Existen dos tipos principales, reguladores electromagnéticos, y
reguladores electrónicos. rincipio de Funcionamiento

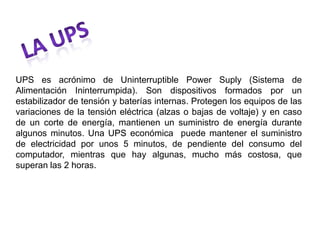

8. UPS es acrónimo de Uninterruptible Power Suply (Sistema de
Alimentación Ininterrumpida). Son dispositivos formados por un
estabilizador de tensión y baterías internas. Protegen los equipos de las
variaciones de la tensión eléctrica (alzas o bajas de voltaje) y en caso
de un corte de energía, mantienen un suministro de energía durante
algunos minutos. Una UPS económica puede mantener el suministro
de electricidad por unos 5 minutos, de pendiente del consumo del
computador, mientras que hay algunas, mucho más costosa, que
superan las 2 horas.

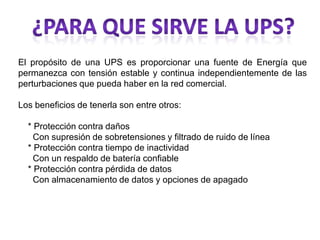

9. El propósito de una UPS es proporcionar una fuente de Energía que
permanezca con tensión estable y continua independientemente de las
perturbaciones que pueda haber en la red comercial.
Los beneficios de tenerla son entre otros:
* Protección contra daños
Con supresión de sobretensiones y filtrado de ruido de línea
* Protección contra tiempo de inactividad
Con un respaldo de batería confiable
* Protección contra pérdida de datos
Con almacenamiento de datos y opciones de apagado
