1. EQUIPOS PORTATILES
FALLAS EN PERIFERICOS, REPARACION DE
VENTILADOR, REPARACION CHIP DE VIDEO Y
DESOLDAR COMPONENTES MOTHERBOAR

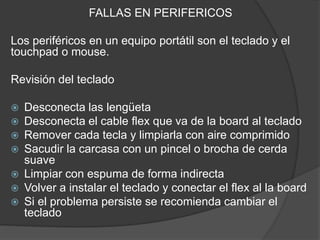

2. FALLAS EN PERIFERICOS
Los periféricos en un equipo portátil son el teclado y el
touchpad o mouse.
Revisión del teclado
 Desconecta las lengüeta
 Desconecta el cable flex que va de la board al teclado
 Remover cada tecla y limpiarla con aire comprimido
 Sacudir la carcasa con un pincel o brocha de cerda
suave
 Limpiar con espuma de forma indirecta
 Volver a instalar el teclado y conectar el flex al la board
 Si el problema persiste se recomienda cambiar el
teclado

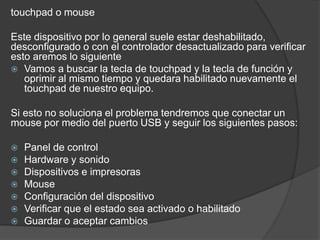

3. touchpad o mouse
Este dispositivo por lo general suele estar deshabilitado,
desconfigurado o con el controlador desactualizado para verificar
esto aremos lo siguiente
 Vamos a buscar la tecla de touchpad y la tecla de función y
oprimir al mismo tiempo y quedara habilitado nuevamente el
touchpad de nuestro equipo.
Si esto no soluciona el problema tendremos que conectar un
mouse por medio del puerto USB y seguir los siguientes pasos:
 Panel de control
 Hardware y sonido
 Dispositivos e impresoras
 Mouse
 Configuración del dispositivo
 Verificar que el estado sea activado o habilitado
 Guardar o aceptar cambios

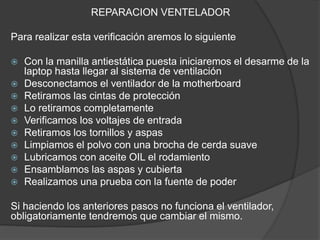

4. REPARACION VENTELADOR
Para realizar esta verificación aremos lo siguiente
 Con la manilla antiestática puesta iniciaremos el desarme de la
laptop hasta llegar al sistema de ventilación
 Desconectamos el ventilador de la motherboard
 Retiramos las cintas de protección
 Lo retiramos completamente
 Verificamos los voltajes de entrada
 Retiramos los tornillos y aspas
 Limpiamos el polvo con una brocha de cerda suave
 Lubricamos con aceite OIL el rodamiento
 Ensamblamos las aspas y cubierta
 Realizamos una prueba con la fuente de poder
Si haciendo los anteriores pasos no funciona el ventilador,
obligatoriamente tendremos que cambiar el mismo.

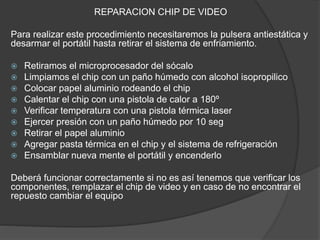

5. REPARACION CHIP DE VIDEO
Para realizar este procedimiento necesitaremos la pulsera antiestática y
desarmar el portátil hasta retirar el sistema de enfriamiento.
 Retiramos el microprocesador del sócalo
 Limpiamos el chip con un paño húmedo con alcohol isopropilico
 Colocar papel aluminio rodeando el chip
 Calentar el chip con una pistola de calor a 180º
 Verificar temperatura con una pistola térmica laser
 Ejercer presión con un paño húmedo por 10 seg
 Retirar el papel aluminio
 Agregar pasta térmica en el chip y el sistema de refrigeración
 Ensamblar nueva mente el portátil y encenderlo
Deberá funcionar correctamente si no es así tenemos que verificar los
componentes, remplazar el chip de video y en caso de no encontrar el
repuesto cambiar el equipo

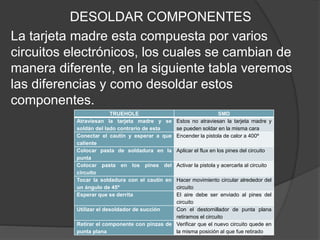

6. DESOLDAR COMPONENTES
La tarjeta madre esta compuesta por varios
circuitos electrónicos, los cuales se cambian de
manera diferente, en la siguiente tabla veremos
las diferencias y como desoldar estos
componentes.
TRUEHOLE SMD
Atraviesan la tarjeta madre y se
soldán del lado contrario de esta
Estos no atraviesan la tarjeta madre y
se pueden soldar en la misma cara
Conectar el cautín y esperar a que
caliente
Encender la pistola de calor a 400º
Colocar pasta de soldadura en la
punta
Aplicar el flux en los pines del circuito
Colocar pasta en los pines del
circuito
Activar la pistola y acercarla al circuito
Tocar la soldadura con el cautín en
un ángulo de 45º
Hacer movimiento circular alrededor del
circuito
Esperar que se derrita El aire debe ser enviado al pines del
circuito
Utilizar el desoldador de succión Con el destornillador de punta plana
retiramos el circuito
Retirar el componente con pinzas de
punta plana
Verificar que el nuevo circuito quede en
la misma posición al que fue retirado

7. GRACIAS POR LA ATENCION PRESTADA
