El documento describe la Estación Espacial Internacional (ISS), un laboratorio orbital internacional que permite investigación científica en microgravedad. La ISS promueve la cooperación internacional entre Estados Unidos, Rusia, Canadá, Japón y la Agencia Espacial Europea. Proporciona beneficios para la investigación médica, de materiales y tecnológica. Su construcción y operación inspiran a las nuevas generaciones y demuestran que las naciones pueden trabajar juntas en proyectos pacíficos.

1. ESTACIÓN ESPACIAL INTERNACIONAL INTERNATIONAL SPACE STATION: ISS CREACIÓN DE UN LABORATORIO ORBITAL DE CLASE MUNDIAL Ing. Campo Elías Roldan

2. CONTENIDO INTRODUCCIÓN Programa, Actividades Corrientes, Actividades Futuras: Construcción. LOS BENEFICIO DE INVESTIGACIÓN EN LA ESTACIÓN ESPACIAL 6 RAZONES DE POR QUÉ SE NECESITA LA ESTACIÓN ESPACIAL LA ISS: UN LABORATORIO EN EL ESPACIO: CIENCIA Y TECNOLOGÍA DE PUNTA LA ISS: SUMINISTRANDO UNA NUEVA VISIÓN DENTRO DE LAS CIENCIAS DE LA VIDA. LA ISS: UN CATALIZADOR PARA LA PAZ Y LA COOPERACIÓN LA ISS: UN FUTURO MAS BRILLANTE PARA NUESTROS NIÑOS LA ISS: UNA CAMA DE PRUEBA PARA EL DESARROLLO DE TECNOLOGÍAS SPACEFARING DEL SIGLO 21 PARA QUÉ UNA ESTACIÓN ESPACIAL? INVESTIGACIÓN MÉDICA Y CIENCIAS DE LA VIDA INGENIERÍA Y TECNOLOGÍA PARA EL FUTURO UNA NUEVA ERA DE LA COOPERACIÓN PACÍFICA. INSPIRACÍON E IVESTIGACIÓN EN EL FUTURO. DISEÑO, MANEJO Y COSTO INVESTIGACIÓN EN MICROGRAVEDAD Y VIDA INSPIRACIÓN E INVESTIGACIÓN EN EL FUTURO CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL

3. INTRODUCCIÓN Programa Laboratorio Orbital permanente: Desarrollará investigación de larga duración en un medio ambiente único: Microgravedad. Servirá como una fortaleza directora para el florecimiento de nuevas tecnologías. Forjar nuevos consorcios con otras naciones del mundo Inspirar a nuestros niños Satisfacer las necesidades humanas para explorar

5. INTRODUCCIÓN Actividades Corrientes Realizar investigación médica Desarrollo de nuevos materiales y procesos industriales Acelerar el avance en tecnología e ingeniería Ubicada a 230 millas náuticas (370 Km.) y con una inclinación de 51.6 º esta tendrá dos ventajas Puede ser alcanzada por los vehículos de lanzamiento de los paises involucrados Esta órbita suministra excelente observación terrestre con un cubrimiento del 95% del globo. Cuando se termine la estación Espacial tendrá: 361 pies de sección transversal (110 metros) 290 pies de longitud (88 metros) Pesará 925.000 Libras (419580 Kg.)

6. INTRODUCCIÓN Actividades Futuras La ISS suministrará a su ocupantes energía y tiempo en órbita para realizar investigación en órbita Crecimiento de Proteínas y Cristales Estos cristales ya han crecido en el transbordador En casi una completa ausencia de gravedad Permitirá el entendimiento de la salud humana y prevención de enfermedades y tratamientos Corazón, Pulmón, Funcionamiento de los riñones, Enfermedades cardiovasculares, Osteoporosis (Perdida de tejido óseo), desórdenes hormonales, Funcionamiento del cerebro Los miembros de la tripulación abordo estudiarán Materiales que no podrían existir ni procesos que no pueden tomar lugar en la tierra. Materiales investigados: Polímetros, Semiconductores, Superconductores La ISS inspirará a las nuevas generaciones de humanos Explorar y obtener nuevos logros Nuevos métodos de educación para enseñar y motivar a la nueva generación de Científicos, Ingenieros, Emprendedores, Exploradores.

7. Los cristales de zeolita cultivados en la Tierra (arriba) y los cristales cultivados a bordo del trasbordador Columbia en 1995 (abajo).

9. INTRODUCCIÓN Presupuesto Costo anual de la Estación Espacial 2.1 Billones de USD$ 1/7 del 1% del presupuesto federal de EU Menos del 15% del presupuesto de la NASA Los socios internacionales habían aprovado el diseño de la ISS y habìan comprometido gastar alrededor de 9.0 Billones de USD$ de sus propios fondos en el programa El nuevo diseño de la ISS había ahorrado 5 billones de USD$ en los costos de desarrollo y reducido los costos de operaciòn anuales a la mitad. Las contribuciones de los Rusos, el rediseño de la Estación Espacial mejorò las instalaciones en muchas maneras: 2 veces la potencia (110 KW vs 56 KW) El doble del volumen ( 1188,6 m 3 vs 650,9 m 3 ) 2 veces el número de módulos de investigación (6 vs 3) Mayor número de acomodaciones para la tripulación (6 Vs 4)

10. INTRODUCCIÓN Socios Espaciales La ISS es un catalizador para la cooperación internacional y símbolo de poder del liderazgo de E.U en un medio cambiante El desarrollo de la Estación Espacial Demostrará como las naciones pueden trabajar en conjunto en iniciativas pacíficas Sirve como un caso de estudio para el impulso mutuo y compartir metas Suministra oportunidades comerciales internacionales Después de una revisión completa de la Estructura de manejo de la ISS en 1993, los E.U y sus patrocinadores originales en el proyecto: Canadá, Japón, y 9 países miembros de la ESA, se invitó a Rusia a Unirse al proyecto internacional. Rusia aceptó y añadió capacidades significativas al laboratorio orbital. Canadá, Japón, ESA y Rusia colaborarán con los siguientes elementos: Canadá: Brazo Robótico de 17 metros ESA: Laboratorio Presurizado Japón: Laboratorio con un puente de trabajo Rusia: Tres módulos de investigación Un módulo de Servicio Sistemas de habitación Plataforma para potencia científica: Suministra 20 KW de energía eléctrica

11. LOS BENEFICIO DE INVESTIGACIÓN EN LA ESTACIÓN ESPACIAL Investigación Biomédica Técnica de mantenimiento y operaciones Espaciales Exploración espacial de larga duración Investigación en microgravedad en sistemas Biológicos Tecnología del medio ambiente en el sostenimiento de la vida Investigación de materiales Producción de materiales para aplicaciones industriales Investigación de circuitos integrados Biología estructural e investigación farmacéutica Investigación en Biotecnología Dinámica Estructural y estudio de materiales de naves espaciales Investigación de vibración y ruido Experimentos de Combustión.

14. 6 RAZONES DE POR QUÉ SE NECESITA LA ISS Un Instituto de Investigación para la Ciencia de última generación Un laboratorio Espacial para suministrar nuevos entendimientos en ciencias de la vida Un catalizador para la cooperación y la Paz Internacional Una Instalación de Prueba para el desarrollo de las tecnologías del Siglo 21 Un trampolín para el manejo de sistemas globales Un futuro mas brillante para nuestros hijos y generaciones futuras.

15. PARA QUÉ UNA ESTACIÓN ESPACIAL? Investigación Médica y Ciencias de la Vida Tecnología e Ingeniería para el futuro Una nueva era de cooperación pacífica Inspiración e Investigación en el Futuro Diseño, Manejo y Costo

16. CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL Estadística Ancho de extremo a extremo (Wingspan): 108 mt. Longitud: 88 metros Peso: 470 ton. (490.000 libras)(426.3840 Kg.) Altitud de operación: 220 millas promedio (354 km. ~ 360 Km) Inclinación 51,6º al ecuador Atmósfera: 14,7 lb/pulg 2 (igual que en la tierra) Tamaño de la tripulación (6 personas)

18. CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL Hardware Sistema de Servicio móvil Canadiense Brazo robot de 17 metros Capacidad de carga 125 toneladas Transportador móvil Bloque de Carga Funcional (FGB -> Término Ruso ) Bloque de energía Almacenamiento de combustible de contingencia Propulsión Puntos múltiples de anclaje Peso: 42.000 Libras ( 19.051,2 Kg.) Construido en Rusia Comprado por Estados Unidos Lanzado por un vehículo Protón Módulo de Servicio Ruso Soporte y utilidades para la vida, impulsores y funciones de habitación (instalaciones de baño e higiene Peso: 46.300 Libras 8 21.001,68 Kg. Lanzado también por un vehículo Protón

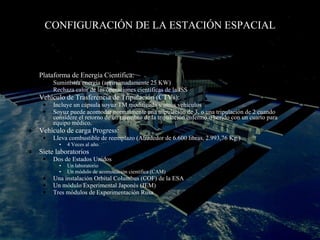

23. CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL Plataforma de Energía Científica: Suministra energía (aproximadamente 25 KW) Rechaza calor de las operaciones científicas de la ISS Vehículo de Trasferencia de Tripulación (CTVs): Incluye un cápsula soyuz TM modificada y otros vehículos Soyuz puede acomodar normalmente una tripulación de 3, o una tripulación de 2 cuando considere el retorno de un miembro de la tripulación enfermo o herido con un cuarto para equipo médico. Vehículo de carga Progress: Lleva combustible de reemplazo (Alrededor de 6.600 libras, 2.993,76 Kg.) 4 Veces al año. Siete laboratorios Dos de Estados Unidos Un laboratorio Un módulo de acomodación científica (CAM) Una instalación Orbital Columbus (COF) de la ESA Un módulo Experimental Japonés (JEM) Tres módulos de Experimentación Rusa

27. CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL Un módulo de Habitación de Estados Unidos Contiene instalaciones de cuartos para dormir, baños, inodoros, cocinas Un módulo minilaboratorio Presurizado Italiano (MPLM) Lleva todas los alimentos y cargas. Lanzado en el shuttle Capaz de liberar 16 Internacional Standard Payloads Racks Dos nodos de Estados Unidos Nodo 1: Solamente espacio para carga Nodo 2: Contiene bandejas y equipo utilizado para transformar energía eléctrica para uso de los socios internacionales Bloques estructurales que unen los módulos presurizados

28. CONFIGURACIÓN DE LA ESTACIÓN ESPACIAL Volumen total presurizado: 46.200 pies cúbicos (1.302 m 3 ) Sitios Externos: Cuatro localizaciones en la estructura de soporte para los experimentos montados para mirar la Tierra y para mirar al Espacio para exposición directamente. Energía: 110 KW Promedio 46 KW promedio para investigación con un segmento Ruso produciendo 14 KW adicionales para la investigación 4 módulos Fotovoltaicos enormes de EU Cada modulo 2 Arreglos con 12 metros de ancho Cada módulo genera aproximadamente 23 KW Cada arreglo rota siguiendo el sol Suministran la máxima energía a la ISS
