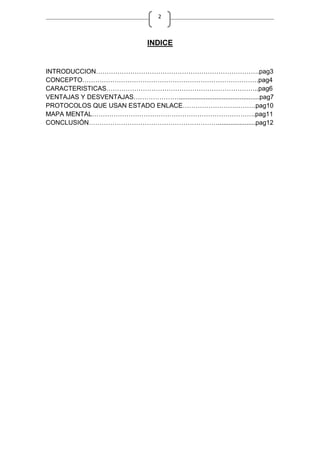

INDICE
INTRODUCCION………………………………………………………………….pag3
CONCEPTO……………………………………………………………………….pag4
CARACTERISTICAS……………………………………………………………..pag6
VENTAJAS Y DESVENTAJAS………………….............................................pag7
PROTOCOLOS QUE USAN ESTADO ENLACE…………………….………pag10
MAPA MENTAL………………………………………………………………….pag11
CONCLUSIÓN…………………………………………………….....................pag12

3. 3

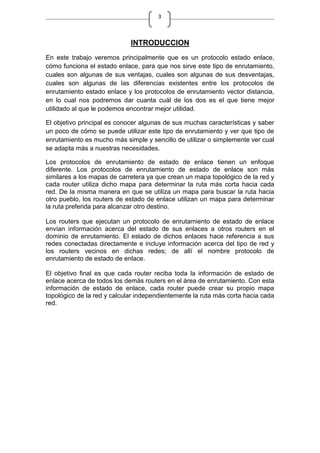

INTRODUCCION
En este trabajo veremos principalmente que es un protocolo estado enlace,
cómo funciona el estado enlace, para que nos sirve este tipo de enrutamiento,
cuales son algunas de sus ventajas, cuales son algunas de sus desventajas,
cuales son algunas de las diferencias existentes entre los protocolos de
enrutamiento estado enlace y los protocolos de enrutamiento vector distancia,
en lo cual nos podremos dar cuanta cuál de los dos es el que tiene mejor
utilidado al que le podemos encontrar mejor utilidad.
El objetivo principal es conocer algunas de sus muchas características y saber
un poco de cómo se puede utilizar este tipo de enrutamiento y ver que tipo de
enrutamiento es mucho más simple y sencillo de utilizar o simplemente ver cual
se adapta más a nuestras necesidades.
Los protocolos de enrutamiento de estado de enlace tienen un enfoque
diferente. Los protocolos de enrutamiento de estado de enlace son más
similares a los mapas de carretera ya que crean un mapa topológico de la red y
cada router utiliza dicho mapa para determinar la ruta más corta hacia cada
red. De la misma manera en que se utiliza un mapa para buscar la ruta hacia
otro pueblo, los routers de estado de enlace utilizan un mapa para determinar
la ruta preferida para alcanzar otro destino.
Los routers que ejecutan un protocolo de enrutamiento de estado de enlace
envían información acerca del estado de sus enlaces a otros routers en el
dominio de enrutamiento. El estado de dichos enlaces hace referencia a sus
redes conectadas directamente e incluye información acerca del tipo de red y
los routers vecinos en dichas redes; de allí el nombre protocolo de
enrutamiento de estado de enlace.
El objetivo final es que cada router reciba toda la información de estado de
enlace acerca de todos los demás routers en el área de enrutamiento. Con esta
información de estado de enlace, cada router puede crear su propio mapa
topológico de la red y calcular independientemente la ruta más corta hacia cada
red.

4. 4

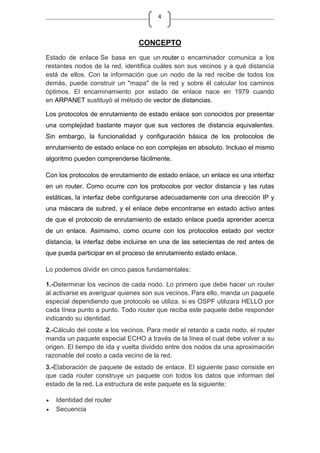

CONCEPTO
Estado de enlace Se basa en que un router o encaminador comunica a los
restantes nodos de la red, identifica cuáles son sus vecinos y a qué distancia
está de ellos. Con la información que un nodo de la red recibe de todos los
demás, puede construir un "mapa" de la red y sobre él calcular los caminos
óptimos. El encaminamiento por estado de enlace nace en 1979 cuando
en ARPANET sustituyó al método de vector de distancias.
Los protocolos de enrutamiento de estado enlace son conocidos por presentar
una complejidad bastante mayor que sus vectores de distancia equivalentes.
Sin embargo, la funcionalidad y configuración básica de los protocolos de
enrutamiento de estado enlace no son complejas en absoluto. Incluso el mismo
algoritmo pueden comprenderse fácilmente.
Con los protocolos de enrutamiento de estado enlace, un enlace es una interfaz
en un router. Como ocurre con los protocolos por vector distancia y las rutas
estáticas, la interfaz debe configurarse adecuadamente con una dirección IP y
una máscara de subred, y el enlace debe encontrarse en estado activo antes
de que el protocolo de enrutamiento de estado enlace pueda aprender acerca
de un enlace. Asimismo, como ocurre con los protocolos estado por vector
distancia, la interfaz debe incluirse en una de las setecientas de red antes de
que pueda participar en el proceso de enrutamiento estado enlace.
Lo podemos dividir en cinco pasos fundamentales:
1.-Determinar los vecinos de cada nodo. Lo primero que debe hacer un router
al activarse es averiguar quienes son sus vecinos. Para ello, manda un paquete
especial dependiendo que protocolo se utiliza, si es OSPF utilizara HELLO por
cada línea punto a punto. Todo router que reciba este paquete debe responder
indicando su identidad.
2.-Cálculo del coste a los vecinos. Para medir el retardo a cada nodo, el router
manda un paquete especial ECHO a través de la línea el cual debe volver a su
origen. El tiempo de ida y vuelta dividido entre dos nodos da una aproximación
razonable del costo a cada vecino de la red.
3.-Elaboración de paquete de estado de enlace. El siguiente paso consiste en
que cada router construye un paquete con todos los datos que informan del
estado de la red. La estructura de este paquete es la siguiente:

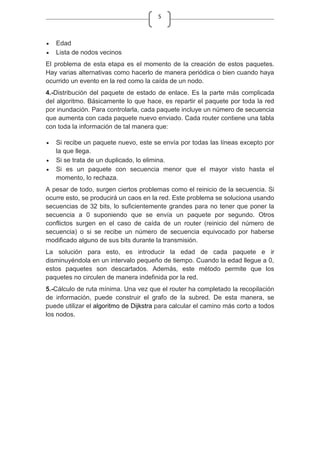

Identidad del router
Secuencia

5. 5
Edad
Lista de nodos vecinos
El problema de esta etapa es el momento de la creación de estos paquetes.
Hay varias alternativas como hacerlo de manera periódica o bien cuando haya
ocurrido un evento en la red como la caída de un nodo.
4.-Distribución del paquete de estado de enlace. Es la parte más complicada
del algoritmo. Básicamente lo que hace, es repartir el paquete por toda la red
por inundación. Para controlarla, cada paquete incluye un número de secuencia
que aumenta con cada paquete nuevo enviado. Cada router contiene una tabla
con toda la información de tal manera que:
Si recibe un paquete nuevo, este se envía por todas las líneas excepto por
la que llega.
Si se trata de un duplicado, lo elimina.
Si es un paquete con secuencia menor que el mayor visto hasta el
momento, lo rechaza.
A pesar de todo, surgen ciertos problemas como el reinicio de la secuencia. Si
ocurre esto, se producirá un caos en la red. Este problema se soluciona usando
secuencias de 32 bits, lo suficientemente grandes para no tener que poner la
secuencia a 0 suponiendo que se envía un paquete por segundo. Otros
conflictos surgen en el caso de caída de un router (reinicio del número de
secuencia) o si se recibe un número de secuencia equivocado por haberse
modificado alguno de sus bits durante la transmisión.
La solución para esto, es introducir la edad de cada paquete e ir
disminuyéndola en un intervalo pequeño de tiempo. Cuando la edad llegue a 0,
estos paquetes son descartados. Además, este método permite que los
paquetes no circulen de manera indefinida por la red.
5.-Cálculo de ruta mínima. Una vez que el router ha completado la recopilación
de información, puede construir el grafo de la subred. De esta manera, se
puede utilizar el algoritmo de Dijkstra para calcular el camino más corto a todos
los nodos.

6. 6

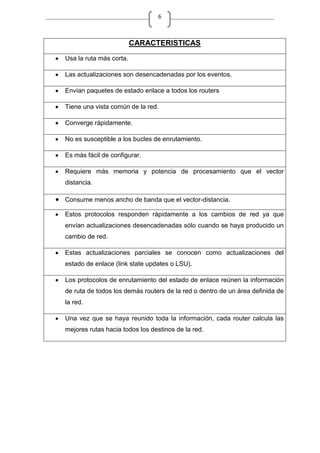

CARACTERISTICAS
Usa la ruta más corta.
Las actualizaciones son desencadenadas por los eventos.
Envían paquetes de estado enlace a todos los routers
Tiene una vista común de la red.
Converge rápidamente.
No es susceptible a los bucles de enrutamiento.
Es más fácil de configurar.
Requiere más memoria y potencia de procesamiento que el vector
distancia.
Consume menos ancho de banda que el vector-distancia.
Estos protocolos responden rápidamente a los cambios de red ya que
envían actualizaciones desencadenadas sólo cuando se haya producido un
cambio de red.
Estas actualizaciones parciales se conocen como actualizaciones del
estado de enlace (link state updates o LSU).
Los protocolos de enrutamiento del estado de enlace reúnen la información
de ruta de todos los demás routers de la red o dentro de un área definida de
la red.
Una vez que se haya reunido toda la información, cada router calcula las
mejores rutas hacia todos los destinos de la red.

7. 7

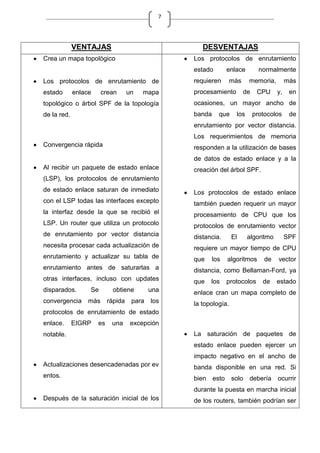

VENTAJAS DESVENTAJAS
Crea un mapa topológico
Los protocolos de enrutamiento de
estado enlace crean un mapa
topológico o árbol SPF de la topología
de la red.
Convergencia rápida
Al recibir un paquete de estado enlace
(LSP), los protocolos de enrutamiento
de estado enlace saturan de inmediato
con el LSP todas las interfaces excepto
la interfaz desde la que se recibió el
LSP. Un router que utiliza un protocolo
de enrutamiento por vector distancia
necesita procesar cada actualización de
enrutamiento y actualizar su tabla de
enrutamiento antes de saturarlas a
otras interfaces, incluso con updates
disparados. Se obtiene una
convergencia más rápida para los
protocolos de enrutamiento de estado
enlace. EIGRP es una excepción
notable.
Actualizaciones desencadenadas por ev
entos.
Después de la saturación inicial de los
Los protocolos de enrutamiento
estado enlace normalmente
requieren más memoria, más
procesamiento de CPU y, en
ocasiones, un mayor ancho de
banda que los protocolos de
enrutamiento por vector distancia.
Los requerimientos de memoria
responden a la utilización de bases
de datos de estado enlace y a la
creación del árbol SPF.
Los protocolos de estado enlace
también pueden requerir un mayor
procesamiento de CPU que los
protocolos de enrutamiento vector
distancia. El algoritmo SPF
requiere un mayor tiempo de CPU
que los algoritmos de vector
distancia, como Bellaman-Ford, ya
que los protocolos de estado
enlace cran un mapa completo de
la topología.
La saturación de paquetes de
estado enlace pueden ejercer un
impacto negativo en el ancho de
banda disponible en una red. Si
bien esto solo debería ocurrir
durante la puesta en marcha inicial
de los routers, también podrían ser

8. 8

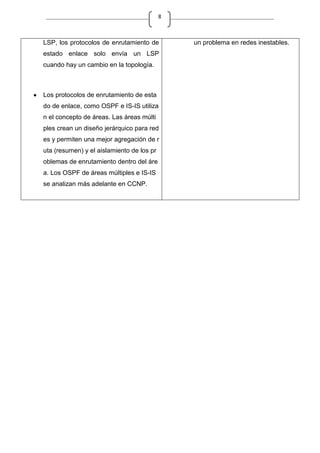

LSP, los protocolos de enrutamiento de
estado enlace solo envía un LSP
cuando hay un cambio en la topología.
Los protocolos de enrutamiento de esta
do de enlace, como OSPF e IS-IS utiliza
n el concepto de áreas. Las áreas múlti
ples crean un diseño jerárquico para red
es y permiten una mejor agregación de r
uta (resumen) y el aislamiento de los pr
oblemas de enrutamiento dentro del áre
a. Los OSPF de áreas múltiples e IS-IS
se analizan más adelante en CCNP.
un problema en redes inestables.

9. 9

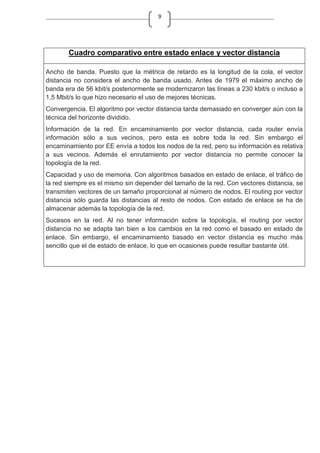

Cuadro comparativo entre estado enlace y vector distancia
Ancho de banda. Puesto que la métrica de retardo es la longitud de la cola, el vector
distancia no considera el ancho de banda usado. Antes de 1979 el máximo ancho de
banda era de 56 kbit/s posteriormente se modernizaron las líneas a 230 kbit/s o incluso a
1,5 Mbit/s lo que hizo necesario el uso de mejores técnicas.
Convergencia. El algoritmo por vector distancia tarda demasiado en converger aún con la
técnica del horizonte dividido.
Información de la red. En encaminamiento por vector distancia, cada router envía
información sólo a sus vecinos, pero esta es sobre toda la red. Sin embargo el
encaminamiento por EE envía a todos los nodos de la red, pero su información es relativa
a sus vecinos. Además el enrutamiento por vector distancia no permite conocer la
topología de la red.
Capacidad y uso de memoria. Con algoritmos basados en estado de enlace, el tráfico de
la red siempre es el mismo sin depender del tamaño de la red. Con vectores distancia, se
transmiten vectores de un tamaño proporcional al número de nodos. El routing por vector
distancia sólo guarda las distancias al resto de nodos. Con estado de enlace se ha de
almacenar además la topología de la red.
Sucesos en la red. Al no tener información sobre la topología, el routing por vector
distancia no se adapta tan bien a los cambios en la red como el basado en estado de
enlace. Sin embargo, el encaminamiento basado en vector distancia es mucho más
sencillo que el de estado de enlace, lo que en ocasiones puede resultar bastante útil.

10. 10

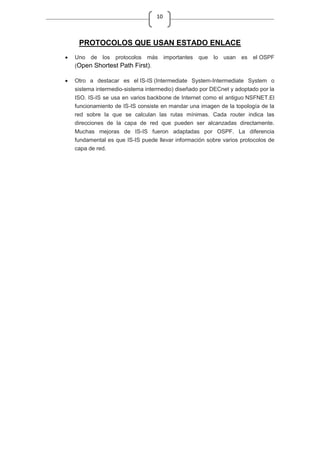

PROTOCOLOS QUE USAN ESTADO ENLACE
Uno de los protocolos más importantes que lo usan es el OSPF
(Open Shortest Path First).
Otro a destacar es el IS-IS (Intermediate System-Intermediate System o
sistema intermedio-sistema intermedio) diseñado por DECnet y adoptado por la
ISO. IS-IS se usa en varios backbone de Internet como el antiguo NSFNET.El
funcionamiento de IS-IS consiste en mandar una imagen de la topología de la
red sobre la que se calculan las rutas mínimas. Cada router indica las
direcciones de la capa de red que pueden ser alcanzadas directamente.
Muchas mejoras de IS-IS fueron adaptadas por OSPF. La diferencia
fundamental es que IS-IS puede llevar información sobre varios protocolos de
capa de red.

11. 11
MAPA MENTAL
Cada router utiliza una
construye un mapa
completo de la red y toma la
ruta más corta al momento
de enviar un paquete.
Cada router crea un mapa
completo de la topología de
la red, parecido a un mapa
de una carretera.
Los routers aprensen sus
enlaces, es decir, tienen un
mapa completo de lo que
toda la red para conocer las
rutas existentes al momento
de enviar un paquete.
Cada router tiene la obligación
de conocer a todos los demás
routers, es decir, uno manda un
mensaje a todos los ruters
existentes en la red y tiene que
recibir respuesta de todos ellos
para que haya una conexión
exitosa.
ENRUTAMIENTO
ESTADO ENLACE
Se puede resumir en 5 pasos fundamentales:
1.- Determinar los vecinos de cada nodo.
2.-Cálculo del coste a los vecinos.
3.- Elaboración de paquete de estado de enlace.
4.- Distribución del paquete de estado de enlace.
5.- Cálculo de ruta mínima.
Cada uno de nuestros
routers integrados en la red
crean un paquete estado
enlace llamado (LSP) para
que los demás tengan
información sobre él.

12. 12

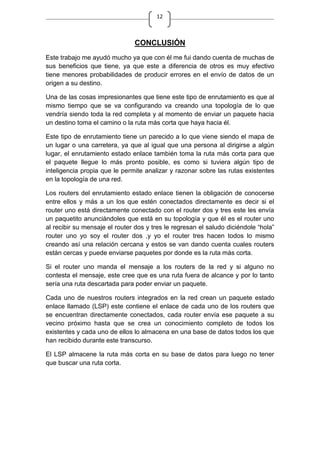

CONCLUSIÓN
Este trabajo me ayudó mucho ya que con él me fui dando cuenta de muchas de
sus beneficios que tiene, ya que este a diferencia de otros es muy efectivo
tiene menores probabilidades de producir errores en el envío de datos de un
origen a su destino.
Una de las cosas impresionantes que tiene este tipo de enrutamiento es que al
mismo tiempo que se va configurando va creando una topología de lo que
vendría siendo toda la red completa y al momento de enviar un paquete hacia
un destino toma el camino o la ruta más corta que haya hacia él.
Este tipo de enrutamiento tiene un parecido a lo que viene siendo el mapa de
un lugar o una carretera, ya que al igual que una persona al dirigirse a algún
lugar, el enrutamiento estado enlace también toma la ruta más corta para que
el paquete llegue lo más pronto posible, es como si tuviera algún tipo de
inteligencia propia que le permite analizar y razonar sobre las rutas existentes
en la topología de una red.
Los routers del enrutamiento estado enlace tienen la obligación de conocerse
entre ellos y más a un los que estén conectados directamente es decir si el
router uno está directamente conectado con el router dos y tres este les envía
un paquetito anunciándoles que está en su topología y que él es el router uno
al recibir su mensaje el router dos y tres le regresan el saludo diciéndole “hola”
router uno yo soy el router dos ,y yo el router tres hacen todos lo mismo
creando así una relación cercana y estos se van dando cuenta cuales routers
están cercas y puede enviarse paquetes por donde es la ruta más corta.
Si el router uno manda el mensaje a los routers de la red y si alguno no
contesta el mensaje, este cree que es una ruta fuera de alcance y por lo tanto
sería una ruta descartada para poder enviar un paquete.
Cada uno de nuestros routers integrados en la red crean un paquete estado
enlace llamado (LSP) este contiene el enlace de cada uno de los routers que
se encuentran directamente conectados, cada router envía ese paquete a su
vecino próximo hasta que se crea un conocimiento completo de todos los
existentes y cada uno de ellos lo almacena en una base de datos todos los que
han recibido durante este transcurso.
El LSP almacene la ruta más corta en su base de datos para luego no tener
que buscar una ruta corta.
