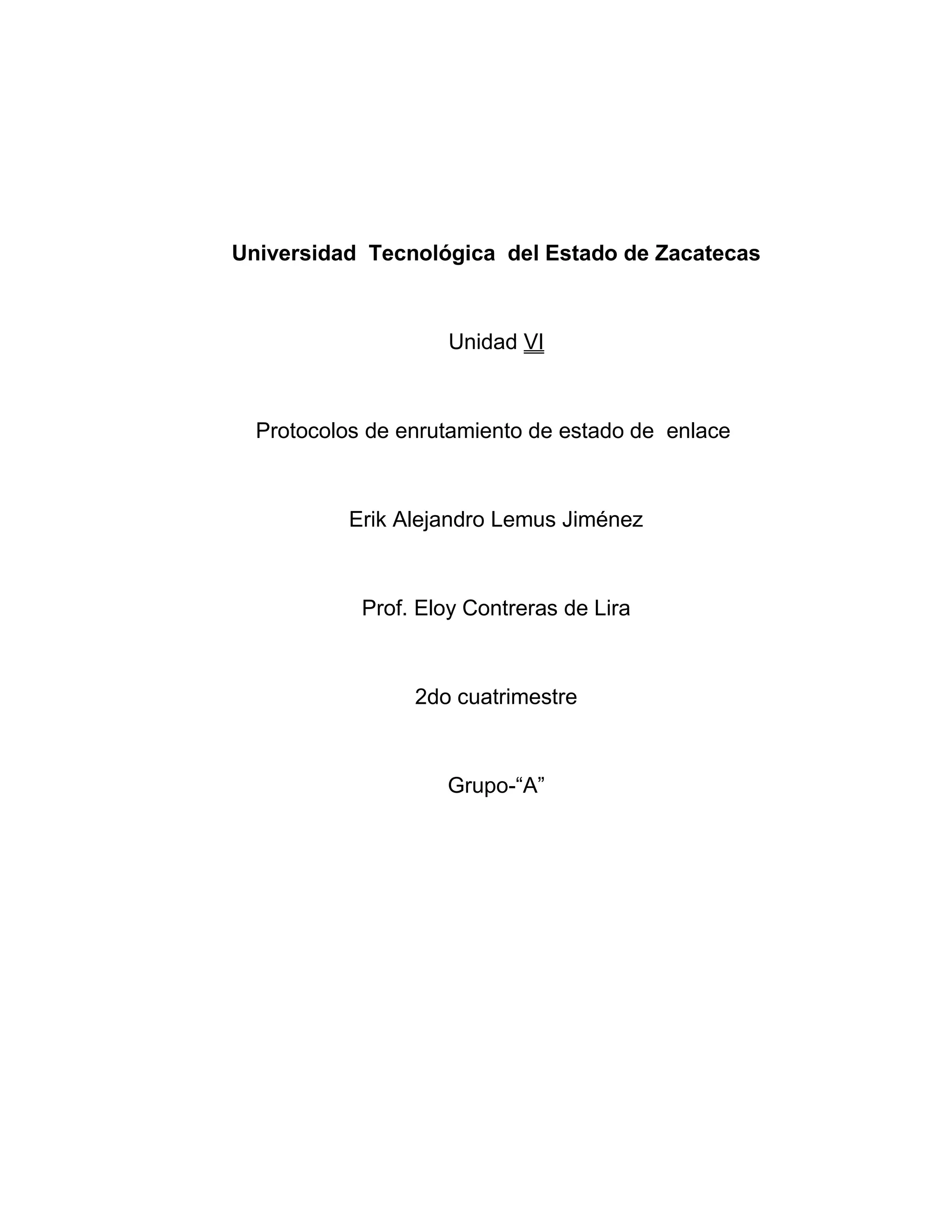

1. Universidad Tecnológica del Estado de Zacatecas
Unidad VI
Protocolos de enrutamiento de estado de enlace
Erik Alejandro Lemus Jiménez
Prof. Eloy Contreras de Lira
2do cuatrimestre
Grupo-“A”

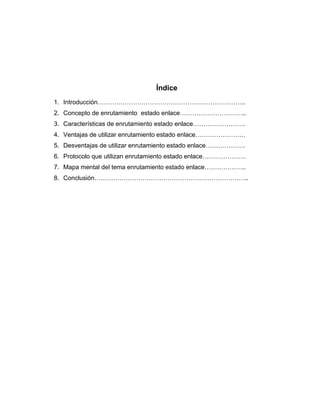

2. Índice
1. Introducción……………………………………………………………..
2. Concepto de enrutamiento estado enlace…………………………..
3. Características de enrutamiento estado enlace…………………….

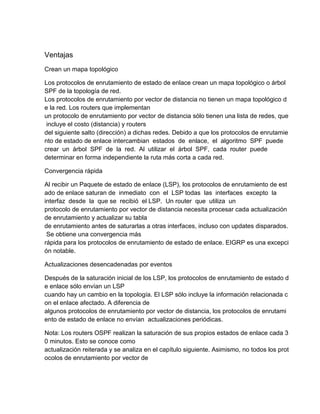

4. Ventajas de utilizar enrutamiento estado enlace……………………
5. Desventajas de utilizar enrutamiento estado enlace……………….

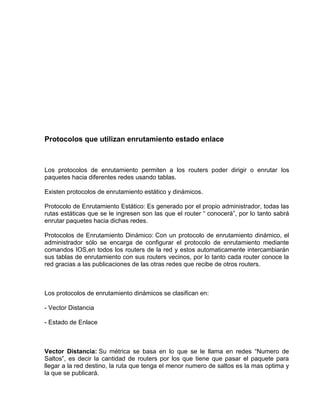

6. Protocolo que utilizan enrutamiento estado enlace…………………
7. Mapa mental del tema enrutamiento estado enlace………………..

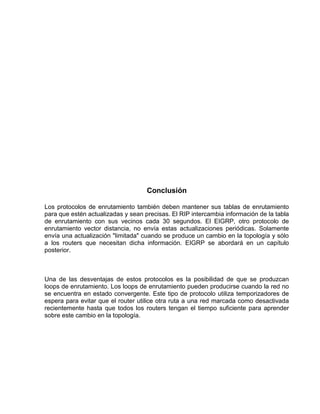

8. Conclusión………………………………………………………………..

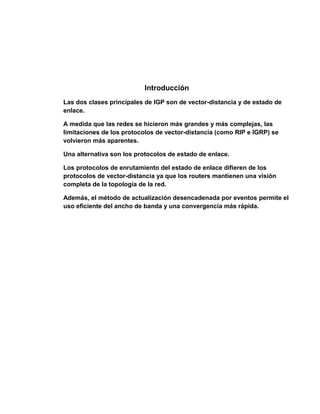

3. Introducción
Las dos clases principales de IGP son de vector-distancia y de estado de
enlace.
A medida que las redes se hicieron más grandes y más complejas, las
limitaciones de los protocolos de vector-distancia (como RIP e IGRP) se
volvieron más aparentes.
Una alternativa son los protocolos de estado de enlace.
Los protocolos de enrutamiento del estado de enlace difieren de los
protocolos de vector-distancia ya que los routers mantienen una visión
completa de la topología de la red.
Además, el método de actualización desencadenada por eventos permite el
uso eficiente del ancho de banda y una convergencia más rápida.

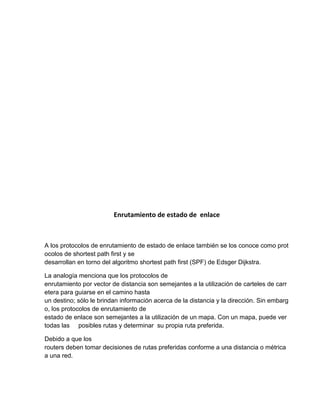

4. Enrutamiento de estado de enlace
A los protocolos de enrutamiento de estado de enlace también se los conoce como prot
ocolos de shortest path first y se
desarrollan en torno del algoritmo shortest path first (SPF) de Edsger Dijkstra.
La analogía menciona que los protocolos de
enrutamiento por vector de distancia son semejantes a la utilización de carteles de carr
etera para guiarse en el camino hasta
un destino; sólo le brindan información acerca de la distancia y la dirección. Sin embarg
o, los protocolos de enrutamiento de
estado de enlace son semejantes a la utilización de un mapa. Con un mapa, puede ver
todas las posibles rutas y determinar su propia ruta preferida.
Debido a que los
routers deben tomar decisiones de rutas preferidas conforme a una distancia o métrica
a una red.

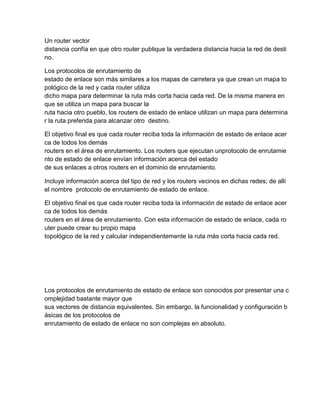

5. Un router vector
distancia confía en que otro router publique la verdadera distancia hacia la red de desti
no.
Los protocolos de enrutamiento de
estado de enlace son más similares a los mapas de carretera ya que crean un mapa to
pológico de la red y cada router utiliza
dicho mapa para determinar la ruta más corta hacia cada red. De la misma manera en
que se utiliza un mapa para buscar la
ruta hacia otro pueblo, los routers de estado de enlace utilizan un mapa para determina
r la ruta preferida para alcanzar otro destino.
El objetivo final es que cada router reciba toda la información de estado de enlace acer
ca de todos los demás
routers en el área de enrutamiento. Los routers que ejecutan unprotocolo de enrutamie
nto de estado de enlace envían información acerca del estado
de sus enlaces a otros routers en el dominio de enrutamiento.
Incluye información acerca del tipo de red y los routers vecinos en dichas redes; de allí
el nombre protocolo de enrutamiento de estado de enlace.
El objetivo final es que cada router reciba toda la información de estado de enlace acer
ca de todos los demás
routers en el área de enrutamiento. Con esta información de estado de enlace, cada ro
uter puede crear su propio mapa
topológico de la red y calcular independientemente la ruta más corta hacia cada red.
Los protocolos de enrutamiento de estado de enlace son conocidos por presentar una c
omplejidad bastante mayor que
sus vectores de distancia equivalentes. Sin embargo, la funcionalidad y configuración b
ásicas de los protocolos de
enrutamiento de estado de enlace no son complejas en absoluto.

6. Características
1. Cada router aprende sobre sus propios enlaces, sus propias redes conectadas direct
amente. Esto se realiza al detectar que una interfaz se encuentra en estado up.
2. Cada router es responsable de reunirse con sus vecinos en redes conectadas directa
mente. En forma similar a
EIGRP, los routers de estado de enlace lo realizan intercambiando paquetes de saludo
con otros routers de estado de enlace en redes conectadas directamente.

7. 3. Cada router crea un Paquete de estado de enlace (LSP) que incluye el
estado de cada enlace conectado
directamente. Esto se realiza registrando toda la información pertinente acerca de cada
vecino, que incluye el ID de vecino, el tipo de enlace y el ancho de banda.
4. Cada router satura con el LSP a todos los vecinos, que luego almacenan todos los L
SP recibidos en una base de
datos. Los vecinos luego saturan con los LSP a sus vecinos hasta que todos los routers
del área hayan recibido los LSP.
Cada router almacena una copia de cada LSP recibido por parte de sus vecinos en una
base de datos local.
5. Cada router utiliza la base de datos para construir un mapa completo de la topología
y calcula el mejor camino
hacia cada red de destino. En forma similar a tener un mapa de carretera, el router tien
e ahora un mapa completo de todos
los destinos de la topología y las rutas para alcanzarlos. El algoritmo SPF se utiliza par
a construir el mapa de la topología y determinar el mejor camino hacia cada red.
Con los protocolos de enrutamiento de estado de enlace, un enlace es una interfaz en
un router. Como ocurre con
los protocolos por vector de distancia y las rutas estáticas, la interfaz debe configurarse
adecuadamente con una dirección IP
y una máscara de subred, y el enlace debe encontrarse en estado activo antes de que
el protocolo de enrutamiento de
estado de enlace pueda aprender acerca de un enlace. Asimismo, como ocurre con los
protocolos por vector de distancia, la
interfaz debe incluirse en una de las sentencias de red antes de que ésta pueda particip
ar en el proceso de enrutamiento deestado de enlace.
Para los protocolos de enrutamiento por vector de distancia, sólo existen realmente dos
opciones: RIP o EIGRP. La decisión acerca de qué protocolo de enrutamiento se
utilizará en una situación determinada depende de varios factores, entre los que se
incluyen:
El tamaño de la red,
La compatibilidad entre los modelos de routers y el requisito de conocimientos
administrativos.
Estado de enlace
RIP:
Con el tiempo, el RIP ha pasado de ser un protocolo de enrutamiento con clase (RIPv1)

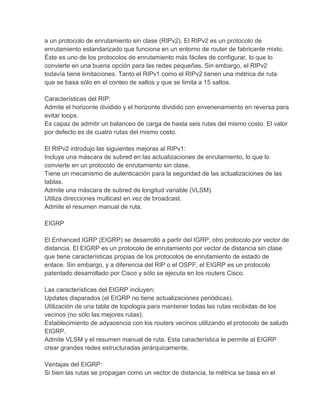

8. a un protocolo de enrutamiento sin clase (RIPv2). El RIPv2 es un protocolo de
enrutamiento estandarizado que funciona en un entorno de router de fabricante mixto.
Éste es uno de los protocolos de enrutamiento más fáciles de configurar, lo que lo
convierte en una buena opción para las redes pequeñas. Sin embargo, el RIPv2
todavía tiene limitaciones. Tanto el RIPv1 como el RIPv2 tienen una métrica de ruta
que se basa sólo en el conteo de saltos y que se limita a 15 saltos.
Características del RIP:
Admite el horizonte dividido y el horizonte dividido con envenenamiento en reversa para
evitar loops.
Es capaz de admitir un balanceo de carga de hasta seis rutas del mismo costo. El valor
por defecto es de cuatro rutas del mismo costo.
El RIPv2 introdujo las siguientes mejoras al RIPv1:
Incluye una máscara de subred en las actualizaciones de enrutamiento, lo que lo
convierte en un protocolo de enrutamiento sin clase.
Tiene un mecanismo de autenticación para la seguridad de las actualizaciones de las
tablas.
Admite una máscara de subred de longitud variable (VLSM).
Utiliza direcciones multicast en vez de broadcast.
Admite el resumen manual de ruta.
EIGRP
El Enhanced IGRP (EIGRP) se desarrolló a partir del IGRP, otro protocolo por vector de
distancia. El EIGRP es un protocolo de enrutamiento por vector de distancia sin clase
que tiene características propias de los protocolos de enrutamiento de estado de
enlace. Sin embargo, y a diferencia del RIP o el OSPF, el EIGRP es un protocolo
patentado desarrollado por Cisco y sólo se ejecuta en los routers Cisco.
Las características del EIGRP incluyen:
Updates disparados (el EIGRP no tiene actualizaciones periódicas).
Utilización de una tabla de topología para mantener todas las rutas recibidas de los
vecinos (no sólo las mejores rutas).
Establecimiento de adyacencia con los routers vecinos utilizando el protocolo de saludo
EIGRP.
Admite VLSM y el resumen manual de ruta. Esta característica le permite al EIGRP
crear grandes redes estructuradas jerárquicamente.
Ventajas del EIGRP:
Si bien las rutas se propagan como un vector de distancia, la métrica se basa en el

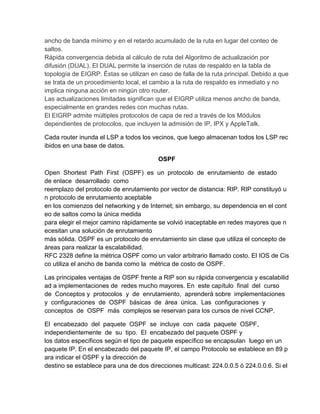

9. ancho de banda mínimo y en el retardo acumulado de la ruta en lugar del conteo de
saltos.
Rápida convergencia debida al cálculo de ruta del Algoritmo de actualización por
difusión (DUAL). El DUAL permite la inserción de rutas de respaldo en la tabla de
topología de EIGRP. Éstas se utilizan en caso de falla de la ruta principal. Debido a que
se trata de un procedimiento local, el cambio a la ruta de respaldo es inmediato y no
implica ninguna acción en ningún otro router.
Las actualizaciones limitadas significan que el EIGRP utiliza menos ancho de banda,
especialmente en grandes redes con muchas rutas.
El EIGRP admite múltiples protocolos de capa de red a través de los Módulos
dependientes de protocolos, que incluyen la admisión de IP, IPX y AppleTalk.
Cada router inunda el LSP a todos los vecinos, que luego almacenan todos los LSP rec
ibidos en una base de datos.
OSPF
Open Shortest Path First (OSPF) es un protocolo de enrutamiento de estado
de enlace desarrollado como
reemplazo del protocolo de enrutamiento por vector de distancia: RIP. RIP constituyó u
n protocolo de enrutamiento aceptable
en los comienzos del networking y de Internet; sin embargo, su dependencia en el cont
eo de saltos como la única medida
para elegir el mejor camino rápidamente se volvió inaceptable en redes mayores que n
ecesitan una solución de enrutamiento
más sólida. OSPF es un protocolo de enrutamiento sin clase que utiliza el concepto de
áreas para realizar la escalabilidad.
RFC 2328 define la métrica OSPF como un valor arbitrario llamado costo. El IOS de Cis
co utiliza el ancho de banda como la métrica de costo de OSPF.
Las principales ventajas de OSPF frente a RIP son su rápida convergencia y escalabilid
ad a implementaciones de redes mucho mayores. En este capítulo final del curso
de Conceptos y protocolos y de enrutamiento, aprenderá sobre implementaciones
y configuraciones de OSPF básicas de área única. Las configuraciones y
conceptos de OSPF más complejos se reservan para los cursos de nivel CCNP.
El encabezado del paquete OSPF se incluye con cada paquete OSPF,
independientemente de su tipo. El encabezado del paquete OSPF y
los datos específicos según el tipo de paquete específico se encapsulan luego en un
paquete IP. En el encabezado del paquete IP, el campo Protocolo se establece en 89 p
ara indicar el OSPF y la dirección de
destino se establece para una de dos direcciones multicast: 224.0.0.5 ó 224.0.0.6. Si el

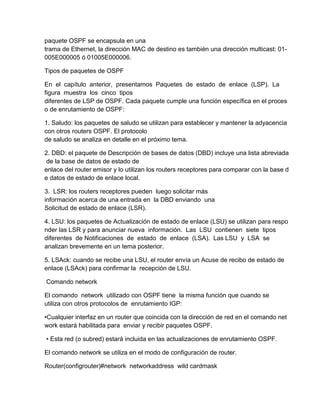

10. paquete OSPF se encapsula en una
trama de Ethernet, la dirección MAC de destino es también una dirección multicast: 01-
005E000005 ó 01005E000006.
Tipos de paquetes de OSPF
En el capítulo anterior, presentamos Paquetes de estado de enlace (LSP). La
figura muestra los cinco tipos
diferentes de LSP de OSPF. Cada paquete cumple una función específica en el proces
o de enrutamiento de OSPF:
1. Saludo: los paquetes de saludo se utilizan para establecer y mantener la adyacencia
con otros routers OSPF. El protocolo
de saludo se analiza en detalle en el próximo tema.
2. DBD: el paquete de Descripción de bases de datos (DBD) incluye una lista abreviada
de la base de datos de estado de
enlace del router emisor y lo utilizan los routers receptores para comparar con la base d
e datos de estado de enlace local.
3. LSR: los routers receptores pueden luego solicitar más
información acerca de una entrada en la DBD enviando una
Solicitud de estado de enlace (LSR).
4. LSU: los paquetes de Actualización de estado de enlace (LSU) se utilizan para respo
nder las LSR y para anunciar nueva información. Las LSU contienen siete tipos
diferentes de Notificaciones de estado de enlace (LSA). Las LSU y LSA se
analizan brevemente en un tema posterior.
5. LSAck: cuando se recibe una LSU, el router envía un Acuse de recibo de estado de
enlace (LSAck) para confirmar la recepción de LSU.
Comando network
El comando network utilizado con OSPF tiene la misma función que cuando se
utiliza con otros protocolos de enrutamiento IGP:
•Cualquier interfaz en un router que coincida con la dirección de red en el comando net
work estará habilitada para enviar y recibir paquetes OSPF.
• Esta red (o subred) estará incluida en las actualizaciones de enrutamiento OSPF.
El comando network se utiliza en el modo de configuración de router.
Router(configrouter)#network networkaddress wild cardmask

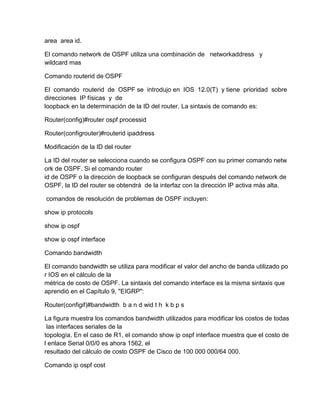

11. area area id.
El comando network de OSPF utiliza una combinación de networkaddress y
wildcard mas
Comando routerid de OSPF
El comando routerid de OSPF se introdujo en IOS 12.0(T) y tiene prioridad sobre
direcciones IP físicas y de
loopback en la determinación de la ID del router. La sintaxis de comando es:
Router(config)#router ospf processid
Router(configrouter)#routerid ipaddress
Modificación de la ID del router
La ID del router se selecciona cuando se configura OSPF con su primer comando netw
ork de OSPF. Si el comando router
id de OSPF o la dirección de loopback se configuran después del comando network de
OSPF, la ID del router se obtendrá de la interfaz con la dirección IP activa más alta.
comandos de resolución de problemas de OSPF incluyen:
show ip protocols
show ip ospf
show ip ospf interface
Comando bandwidth
El comando bandwidth se utiliza para modificar el valor del ancho de banda utilizado po
r IOS en el cálculo de la
métrica de costo de OSPF. La sintaxis del comando interface es la misma sintaxis que
aprendió en el Capítulo 9, "EIGRP":
Router(configif)#bandwidth b a n d wid t h k b p s
La figura muestra los comandos bandwidth utilizados para modificar los costos de todas
las interfaces seriales de la
topología. En el caso de R1, el comando show ip ospf interface muestra que el costo de
l enlace Serial 0/0/0 es ahora 1562, el
resultado del cálculo de costo OSPF de Cisco de 100 000 000/64 000.
Comando ip ospf cost

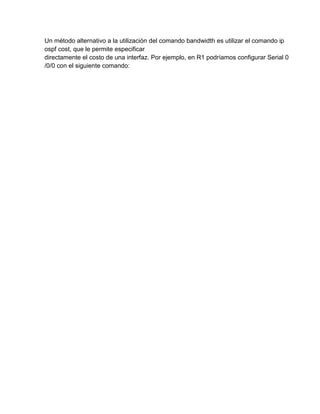

12. Un método alternativo a la utilización del comando bandwidth es utilizar el comando ip
ospf cost, que le permite especificar
directamente el costo de una interfaz. Por ejemplo, en R1 podríamos configurar Serial 0
/0/0 con el siguiente comando:

13. Ventajas
Crean un mapa topológico
Los protocolos de enrutamiento de estado de enlace crean un mapa topológico o árbol
SPF de la topología de red.
Los protocolos de enrutamiento por vector de distancia no tienen un mapa topológico d
e la red. Los routers que implementan
un protocolo de enrutamiento por vector de distancia sólo tienen una lista de redes, que
incluye el costo (distancia) y routers
del siguiente salto (dirección) a dichas redes. Debido a que los protocolos de enrutamie
nto de estado de enlace intercambian estados de enlace, el algoritmo SPF puede
crear un árbol SPF de la red. Al utilizar el árbol SPF, cada router puede
determinar en forma independiente la ruta más corta a cada red.
Convergencia rápida
Al recibir un Paquete de estado de enlace (LSP), los protocolos de enrutamiento de est
ado de enlace saturan de inmediato con el LSP todas las interfaces excepto la
interfaz desde la que se recibió el LSP. Un router que utiliza un
protocolo de enrutamiento por vector de distancia necesita procesar cada actualización
de enrutamiento y actualizar su tabla
de enrutamiento antes de saturarlas a otras interfaces, incluso con updates disparados.
Se obtiene una convergencia más
rápida para los protocolos de enrutamiento de estado de enlace. EIGRP es una excepci
ón notable.
Actualizaciones desencadenadas por eventos
Después de la saturación inicial de los LSP, los protocolos de enrutamiento de estado d
e enlace sólo envían un LSP
cuando hay un cambio en la topología. El LSP sólo incluye la información relacionada c
on el enlace afectado. A diferencia de
algunos protocolos de enrutamiento por vector de distancia, los protocolos de enrutami
ento de estado de enlace no envían actualizaciones periódicas.
Nota: Los routers OSPF realizan la saturación de sus propios estados de enlace cada 3
0 minutos. Esto se conoce como
actualización reiterada y se analiza en el capítulo siguiente. Asimismo, no todos los prot
ocolos de enrutamiento por vector de

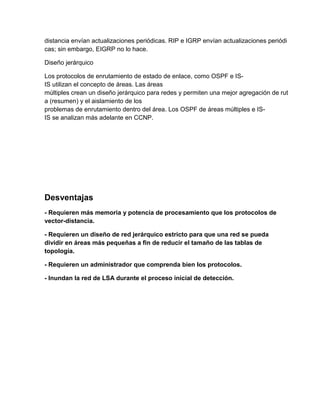

14. distancia envían actualizaciones periódicas. RIP e IGRP envían actualizaciones periódi
cas; sin embargo, EIGRP no lo hace.
Diseño jerárquico
Los protocolos de enrutamiento de estado de enlace, como OSPF e IS-
IS utilizan el concepto de áreas. Las áreas
múltiples crean un diseño jerárquico para redes y permiten una mejor agregación de rut
a (resumen) y el aislamiento de los
problemas de enrutamiento dentro del área. Los OSPF de áreas múltiples e IS-
IS se analizan más adelante en CCNP.
Desventajas
- Requieren más memoria y potencia de procesamiento que los protocolos de
vector-distancia.
- Requieren un diseño de red jerárquico estricto para que una red se pueda
dividir en áreas más pequeñas a fin de reducir el tamaño de las tablas de
topología.
- Requieren un administrador que comprenda bien los protocolos.
- Inundan la red de LSA durante el proceso inicial de detección.

15. Protocolos que utilizan enrutamiento estado enlace
Los protocolos de enrutamiento permiten a los routers poder dirigir o enrutar los
paquetes hacia diferentes redes usando tablas.
Existen protocolos de enrutamiento estático y dinámicos.
Protocolo de Enrutamiento Estático: Es generado por el propio administrador, todas las
rutas estáticas que se le ingresen son las que el router “ conocerá”, por lo tanto sabrá
enrutar paquetes hacia dichas redes.
Protocolos de Enrutamiento Dinámico: Con un protocolo de enrutamiento dinámico, el
administrador sólo se encarga de configurar el protocolo de enrutamiento mediante
comandos IOS,en todos los routers de la red y estos automaticamente intercambiarán
sus tablas de enrutamiento con sus routers vecinos, por lo tanto cada router conoce la
red gracias a las publicaciones de las otras redes que recibe de otros routers.
Los protocolos de enrutamiento dinámicos se clasifican en:
- Vector Distancia
- Estado de Enlace
Vector Distancia: Su métrica se basa en lo que se le llama en redes “Numero de
Saltos”, es decir la cantidad de routers por los que tiene que pasar el paquete para
llegar a la red destino, la ruta que tenga el menor numero de saltos es la mas optima y
la que se publicará.

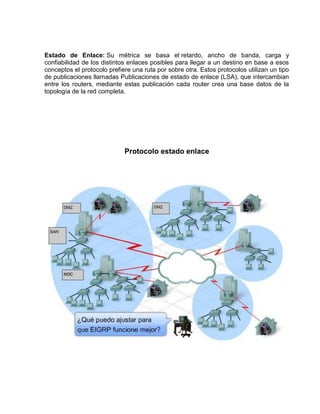

16. Estado de Enlace: Su métrica se basa el retardo, ancho de banda, carga y
confiabilidad de los distintos enlaces posibles para llegar a un destino en base a esos
conceptos el protocolo prefiere una ruta por sobre otra. Estos protocolos utilizan un tipo
de publicaciones llamadas Publicaciones de estado de enlace (LSA), que intercambian
entre los routers, mediante estas publicación cada router crea una base datos de la
topología de la red completa.
Protocolo estado enlace

17. Conclusión
Los protocolos de enrutamiento también deben mantener sus tablas de enrutamiento
para que estén actualizadas y sean precisas. El RIP intercambia información de la tabla
de enrutamiento con sus vecinos cada 30 segundos. El EIGRP, otro protocolo de
enrutamiento vector distancia, no envía estas actualizaciones periódicas. Solamente
envía una actualización "limitada" cuando se produce un cambio en la topología y sólo
a los routers que necesitan dicha información. EIGRP se abordará en un capítulo
posterior.
Una de las desventajas de estos protocolos es la posibilidad de que se produzcan
loops de enrutamiento. Los loops de enrutamiento pueden producirse cuando la red no
se encuentra en estado convergente. Este tipo de protocolo utiliza temporizadores de
espera para evitar que el router utilice otra ruta a una red marcada como desactivada
recientemente hasta que todos los routers tengan el tiempo suficiente para aprender
sobre este cambio en la topología.
