1. 1
Universidad Tecnológica del Estado de
Zacatecas
Unidad Académica de Pinos
 Redes de Área Local
 Protocolo Estado Enlace
 Eloy Contreras Delira
 Adrián Aguilar Alvarado
 2”A” tic
4-Abril-2014

2. 2
Índice
pág.
Introducción……………………………………………………………………… 3
Concepto de enrutamiento estado enlace……………………………………4
Características de enrutamiento estado enlace……………………………..5
Ventajas de enrutamiento estado enlace……………………………………..6
Desventajas de enrutamiento estado enlace…………………………….......7
Protocolos que utiliza estado enlace………………………………………….8
Mapa mental de enrutamiento estado enlace………………………………...9
Conclusión…………………………………………………………………………10

3. 3
Introducción
En este trabajo se te mostrara lo que es el enrutamiento estado enlace,
mostramos así lo que es el enrutamiento como es características y demás. El
concepto para lo que está desarrollado, este crear una topología de toda la red, o
sea se crea una imagen de lo que va a ser la red. Mostrando que son varias redes
LAN conectadas entre sí, con la finalidad de poder enviar paquetes de acuerdo a
nuestro router elegido o mejor conocido como IP destino este enrutamiento busca
una ruta corta en la topología y como es toda la imagen de la redes que están
conectadas, él envía por lo que es
la ruta más corta, no necesariamente la ruta con la menor cantidad de saltos
logrando con esto tener una conectividad rápida, con la finalidad de llevar el
paquete de su lugar de origen al destino. Con este enrutamiento no es necesario
estar haciendo actualizaciones cada momento. Eso de estar actualizando solo
está creando que se sature la red pero gracias a que nuestra topología es
completamente visible solamente actualiza cuando hay una nueva red , es decir al
agregar la red lo que hace es que manda como un reconocimiento a todos las
demás redes para que se den cuenta de que hay una nueva red dentro de su
topología grabando en cada uno de ellos para después no tener la necesidad de
volver a actualizar por el hecho de que ya todos tienen grabada la nueva red
evitando ,que se vaya a saturar el ancho.
Esto se realiza registrando toda la información pertinente acerca de cada vecino,
que incluye su dirección IP, el tipo de enlace y el ancho de banda. Es como que
cada vecino próximo esta almacenando una copia de su red evitando saturar. La
topología. Nos muestra ahora las direcciones de red para cada uno de nuestros
enlaces cada router con la actualización se está aprendiendo sus propias redes
que están directamente conectadas con el mismo.

4. 4
Al realizar nuestra configuración correctamente de las interfaces. Dependiendo de
los protocolos de enrutamiento que se están utilizando estas redes conectadas
directamente ahora forman parte de la tabla de enrutamiento.
Concepto
Los protocolos de enrutamiento de estado enlace son conocidos por presentar una
complejidad bastante mayor que sus vectores de distancia equivalentes. Sin
embargo, la funcionalidad y configuración básica de los protocolos de
enrutamiento de estado enlace no son complejas en absoluto. Incluso el mismo
algoritmo pueden comprenderse fácilmente.
Con los protocolos de enrutamiento de estado enlace, un enlace es una interfaz en
un router. Como ocurre con los protocolos por vector distancia y las rutas
estáticas, la interfaz debe configurarse adecuadamente con una dirección IP y una
máscara de subred, y le enlace debe encontrarse en estado activo antes de que el
protocolo de enrutamiento de estado enlace pueda aprender acerca de un enlace.
Asimismo, como ocurre con los protocolos estado por vector distancia, la interfaz
debe incluirse en una de las setecientas de red antes de que pueda participar en
el proceso de enrutamiento estado enlace.

5. 5
CARACTERISTICAS
 Usa la ruta más corta.
 Las actualizaciones son desencadenadas por los eventos.
 Envían paquetes de estado enlace a todos los routers.
 Tiene una vista común de la red.
 Converge rápidamente.
 No es susceptible a los bucles de enrutamiento.
 Es más fácil de configurar.
 Requiere más memoria y potencia de procesamiento que el vector distancia
 Consume menos ancho de banda que el vector-distancia.
 Estos protocolos responden rápidamente a los cambios de red ya que
envían actualizaciones desencadenadas sólo cuando se haya producido un
cambio de red.
 Estas actualizaciones parciales se conocen como actualizaciones del
estado de enlace (link state updates o LSU).
 Los protocolos de enrutamiento del estado de enlace reúnen la información
de ruta de todos los demás routers de la red o dentro de un área definida de
la red.
 Una vez que se haya reunido toda la información, cada router calcula las
mejores rutas hacia todos los destinos de la red.
 Dado que cada router mantiene su propia visión de la red, es menos
probable que se propague información incorrecta de parte de cualquiera de
los routers vecinos.

6. 6
Ventajas del protocolo de enrutamiento de estado de enlace.
Crea un mapa topológico
Los protocolos de enrutamiento de estado enlace crean un mapa topológico o
árbol SPF de la topología de la red. Los protocolos de enrutamiento por vector
distancia no tienen un mapa topológico de la red. Los routers que implementan un
protocolo de enrutamiento por vector distancia solo tienen una lista de redes, que
incluye el costo (distancia) y los routers del siguiente salto (dirección) a dichas
redes. Debido a que los protocolos de enrutamiento estado enlace intercambia
estados de enlaces, el algoritmo SPF puede crear un árbol SPF de la red. Al
utilizar el árbol SPF, cada router puede determinar en forma independiente la ruta
más corta de la red
Convergencia rápida
Al recibir un paquete de estado enlace (LSP), los protocolos de enrutamiento de
estado enlace saturan de inmediato con el LSP todas las interfaces excepto la
interfaz desde la que se recibió el LSP. Un router que utiliza un protocolo de
enrutamiento por vector distancia necesita procesar cada actualización de
enrutamiento y actualizar su tabla de enrutamiento antes de saturarlas a otras
interfaces, incluso con updates disparados. Se obtiene una convergencia más
rápida para los protocolos de enrutamiento de estado enlace. EIGRP es una
excepción notable.
Actualizaciones desencadenadas por eventos
Después de la saturación inicial de los LSP, los protocolos de enrutamiento de
estado enlace solo envía un LSP cuando hay un cambio en la topología. El LSP
solo incluye la información relacionada con el enlace afectado, a diferencia de
algunos protocolos de enrutamiento por vector distancia, los protocolos de
enrutamiento de estado enlace no envían actualizaciones periódicas.
Los protocolos de enrutamiento de estado de enlace, como OSPF e IS-IS utilizan
el concepto de áreas. Las áreas múltiples crean un diseño jerárquico para redes y
permiten una mejor agregación de ruta (resumen) y el aislamiento de los problem

7. 7
as de enrutamiento dentro del área. Los OSPF de áreas múltiples e IS-IS se analiz
an más adelante en CCNP.
Desventajas
 Los protocolos de enrutamiento estado enlace normalmente requieren
más memoria, más procesamiento de CPU y, en ocasiones, un mayor
ancho de banda que los protocolos de enrutamiento por vector distancia.
Los requerimientos de memoria responden a la utilización de bases de
datos de estado enlace y a la creación del árbol SPF.
 Los protocolos de estado enlace también pueden requerir un mayor
procesamiento de CPU que los protocolos de enrutamiento vector
distancia. El algoritmo SPF requiere un mayor tiempo de CPU que los
algoritmos de vector distancia, como Bellaman-Ford, ya que los
protocolos de estado enlace cran un mapa completo de la topología.
 La saturación de paquetes de estado enlace pueden ejercer un impacto
negativo en el ancho de banda disponible en una red. Si bien esto solo
debería ocurrir durante la puesta en marcha inicial de los routers,
también podrían ser un problema en redes inestables

8. 8
Protocolos utilizados
• Open Shortest Path First (OSPF)
• Intermediate System-to-Intermediate System (IS-IS)

9. 9
Protocol estado
Enlace
Mapa mental
Cada router crea
Una imagen de toda la red
Cada router utiliza una BD para construir un mapa
De la topología completo y escoger la mejor ruta.
Los router aprende sus
Propios enlaces.
Estos router crea LSP para que
Los demás lo conozcan y así
Tengan información en su BD
De toda la red.
Cada router tiene la obligación
De conocer a todos los demás router.

10. 10

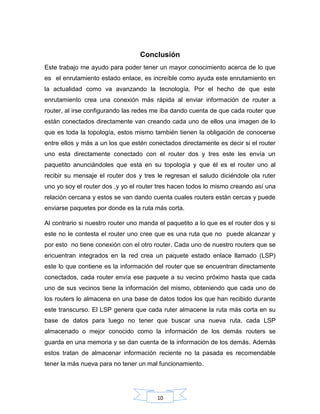

Conclusión
Este trabajo me ayudo para poder tener un mayor conocimiento acerca de lo que
es el enrutamiento estado enlace, es increíble como ayuda este enrutamiento en
la actualidad como va avanzando la tecnología. Por el hecho de que este
enrutamiento crea una conexión más rápida al enviar información de router a
router, al irse configurando las redes me iba dando cuenta de que cada router que
están conectados directamente van creando cada uno de ellos una imagen de lo
que es toda la topología, estos mismo también tienen la obligación de conocerse
entre ellos y más a un los que estén conectados directamente es decir si el router
uno esta directamente conectado con el router dos y tres este les envía un
paquetito anunciándoles que está en su topología y que él es el router uno al
recibir su mensaje el router dos y tres le regresan el saludo diciéndole ola ruter
uno yo soy el router dos ,y yo el router tres hacen todos lo mismo creando así una
relación cercana y estos se van dando cuenta cuales routers están cercas y puede
enviarse paquetes por donde es la ruta más corta.
Al contrario si nuestro router uno manda el paquetito a lo que es el router dos y si
este no le contesta el router uno cree que es una ruta que no puede alcanzar y
por esto no tiene conexión con el otro router. Cada uno de nuestro routers que se
encuentran integrados en la red crea un paquete estado enlace llamado (LSP)
este lo que contiene es la información del router que se encuentran directamente
conectados, cada router envía ese paquete a su vecino próximo hasta que cada
uno de sus vecinos tiene la información del mismo, obteniendo que cada uno de
los routers lo almacena en una base de datos todos los que han recibido durante
este transcurso. El LSP genera que cada ruter almacene la ruta más corta en su
base de datos para luego no tener que buscar una nueva ruta, cada LSP
almacenado o mejor conocido como la información de los demás routers se
guarda en una memoria y se dan cuenta de la información de los demás. Además
estos tratan de almacenar información reciente no la pasada es recomendable
tener la más nueva para no tener un mal funcionamiento.

11. 11
Este enrutamiento estado enlace en si ha impactado por el simple y sencillo hecho
de que nos genera un puente por el cual viaja información valiosa que no es muy
fácil que se pierda creando una conexión segura y rápida.
