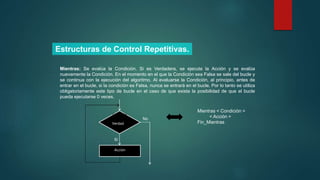

2. Mientras: Se evalúa la Condición. Si es Verdadera, se ejecuta la Acción y se evalúa
nuevamente la Condición. En el momento en el que la Condición sea Falsa se sale del bucle y
se continua con la ejecución del algoritmo. Al evaluarse la Condición, al principio, antes de
entrar en el bucle, si la condición es Falsa, nunca se entrará en el bucle. Por lo tanto se utiliza
obligatoriamente este tipo de bucle en el caso de que exista la posibilidad de que el bucle
pueda ejecutarse 0 veces.
Estructuras de Control Repetitivas.
Condició
n
Verdader
a?
Si
No
Acción
Mientras < Condición >
< Acción >
Fin_Mientras

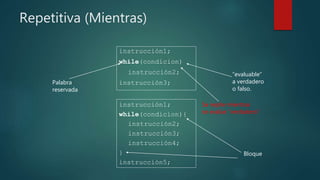

3. Repetitiva (Mientras)
instrucción1;
while(condicion)
instrucción2;
instrucción3;
instrucción1;
while(condicion){
instrucción2;
instrucción3;
instrucción4;
}
instrucción5;
Palabra
reservada
Bloque
“evaluable”
a verdadero
o falso.
Se repite mientras
se evalúe “verdadero”

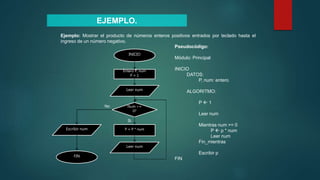

4. Ejemplo: Mostrar el producto de números enteros positivos entrados por teclado hasta el
ingreso de un número negativo.
Pseudocódigo:
Módulo: Principal
INICIO
DATOS:
P, num: entero
ALGORITMO:
P  1
Leer num
Mientras num >= 0
P  p * num
Leer num
Fin_mientras
Escribir p
FIN
INICIO
Entero P, num
P = 1
Leer num
P = P * num
FIN
Num >=
0?
Leer num
Escribir num
Si
No
EJEMPLO.

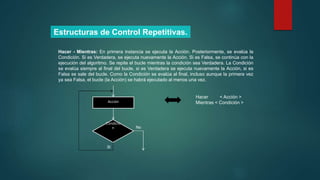

5. Hacer - Mientras: En primera instancia se ejecuta la Acción. Posteriormente, se evalúa la
Condición. Si es Verdadera, se ejecuta nuevamente la Acción. Si es Falsa, se continúa con la
ejecución del algoritmo. Se repite el bucle mientras la condición sea Verdadera. La Condición
se evalúa siempre al final del bucle, si es Verdadera se ejecuta nuevamente la Acción, si es
Falsa se sale del bucle. Como la Condición se evalúa al final, incluso aunque la primera vez
ya sea Falsa, el bucle (la Acción) se habrá ejecutado al menos una vez.
Condició
n
Verdader
a?
Si
No
Acción
Hacer < Acción >
Mientras < Condición >
Estructuras de Control Repetitivas.

6. Repetitiva (Hasta que)
instrucción1;
do
instrucción2;
while(condición)
instrucción3;
instrucción1;
do{
instrucción2;
instrucción3;
instrucción4;
}while(condicion);
instrucción5;
Palabra
reservada
Bloque
“evaluable”
a verdadero
o falso
Se repite mientras
se evalúe “verdadero”
(Igual que el while)

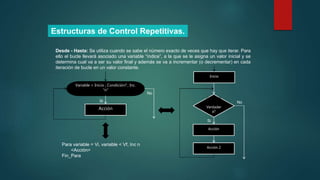

7. Desde - Hasta: Se utiliza cuando se sabe el número exacto de veces que hay que iterar. Para
ello el bucle llevará asociado una variable “índice”, a la que se le asigna un valor inicial y se
determina cual va a ser su valor final y además se va a incrementar (o decrementar) en cada
iteración de bucle en un valor constante.
Variable = Inicio ; Condición? ; Inc.
“n”
Condició
n
Verdader
a?
Si
No
Acción
Acción
No
Si
Inicio
Acción 2
Para variable = Vi, variable < Vf, Inc n
<Acción>
Fin_Para
Estructuras de Control Repetitivas.

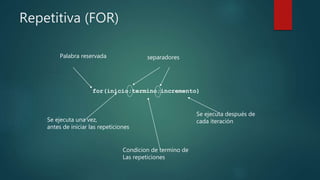

8. Repetitiva (FOR)
for(inicio;termino;incremento)
Palabra reservada separadores
Se ejecuta una vez,
antes de iniciar las repeticiones
Condicion de termino de
Las repeticiones
Se ejecuta después de
cada iteración

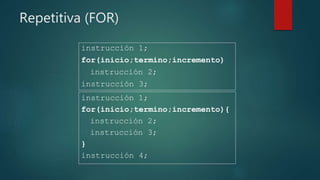

9. Repetitiva (FOR)
instrucción 1;
for(inicio;termino;incremento)
instrucción 2;
instrucción 3;
instrucción 1;
for(inicio;termino;incremento){
instrucción 2;
instrucción 3;
}
instrucción 4;

10. EJEMPLO

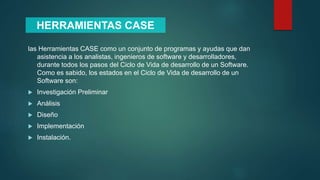

11. las Herramientas CASE como un conjunto de programas y ayudas que dan
asistencia a los analistas, ingenieros de software y desarrolladores,
durante todos los pasos del Ciclo de Vida de desarrollo de un Software.
Como es sabido, los estados en el Ciclo de Vida de desarrollo de un
Software son:
 Investigación Preliminar
 Análisis
 Diseño
 Implementación
 Instalación.
HERRAMIENTAS CASE

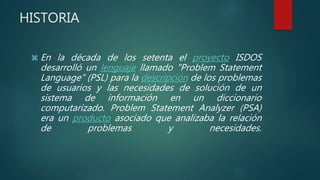

12. HISTORIA
 En la década de los setenta el proyecto ISDOS
desarrolló un lenguaje llamado "Problem Statement
Language" (PSL) para la descripción de los problemas
de usuarios y las necesidades de solución de un
sistema de información en un diccionario
computarizado. Problem Statement Analyzer (PSA)
era un producto asociado que analizaba la relación
de problemas y necesidades.

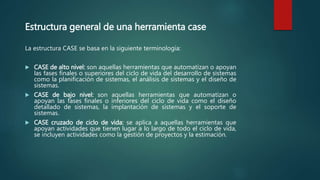

13. Estructura general de una herramienta case
La estructura CASE se basa en la siguiente terminología:
 CASE de alto nivel: son aquellas herramientas que automatizan o apoyan
las fases finales o superiores del ciclo de vida del desarrollo de sistemas
como la planificación de sistemas, el análisis de sistemas y el diseño de
sistemas.
 CASE de bajo nivel: son aquellas herramientas que automatizan o
apoyan las fases finales o inferiores del ciclo de vida como el diseño
detallado de sistemas, la implantación de sistemas y el soporte de
sistemas.
 CASE cruzado de ciclo de vida: se aplica a aquellas herramientas que
apoyan actividades que tienen lugar a lo largo de todo el ciclo de vida,
se incluyen actividades como la gestión de proyectos y la estimación.

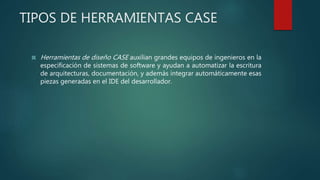

14. TIPOS DE HERRAMIENTAS CASE
 Herramientas de diseño CASE auxilian grandes equipos de ingenieros en la
especificación de sistemas de software y ayudan a automatizar la escritura
de arquitecturas, documentación, y además integrar automáticamente esas
piezas generadas en el IDE del desarrollador.

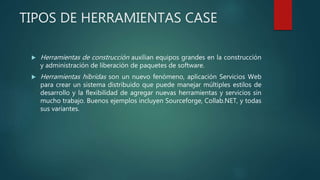

15. TIPOS DE HERRAMIENTAS CASE
 Herramientas de construcción auxilian equipos grandes en la construcción
y administración de liberación de paquetes de software.
 Herramientas híbridas son un nuevo fenómeno, aplicación Servicios Web
para crear un sistema distribuido que puede manejar múltiples estilos de
desarrollo y la flexibilidad de agregar nuevas herramientas y servicios sin
mucho trabajo. Buenos ejemplos incluyen Sourceforge, Collab.NET, y todas
sus variantes.

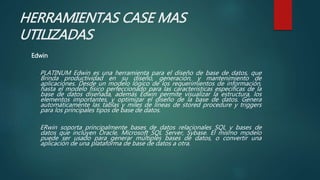

16. HERRAMIENTAS CASE MAS
UTILIZADAS
Edwin
PLATINUM Edwin es una herramienta para el diseño de base de datos, que
Brinda productividad en su diseño, generación, y mantenimiento de
aplicaciones. Desde un modelo lógico de los requerimientos de información,
hasta el modelo físico perfeccionado para las características específicas de la
base de datos diseñada, además Edwin permite visualizar la estructura, los
elementos importantes, y optimizar el diseño de la base de datos. Genera
automáticamente las tablas y miles de líneas de stored procedure y triggers
para los principales tipos de base de datos.
ERwin soporta principalmente bases de datos relacionales SQL y bases de
datos que incluyen Oracle, Microsoft SQL Server, Sybase. El mismo modelo
puede ser usado para generar múltiples bases de datos, o convertir una
aplicación de una plataforma de base de datos a otra.

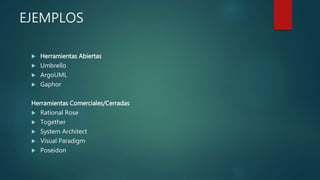

17. EJEMPLOS
 Herramientas Abiertas
 Umbrello
 ArgoUML
 Gaphor
Herramientas Comerciales/Cerradas
 Rational Rose
 Together
 System Architect
 Visual Paradigm
 Poseidon

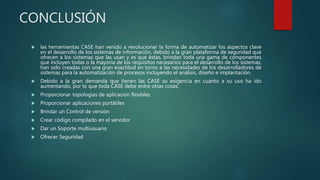

18. CONCLUSIÓN
 las herramientas CASE han venido a revolucionar la forma de automatizar los aspectos clave
en el desarrollo de los sistemas de información, debido a la gran plataforma de seguridad que
ofrecen a los sistemas que las usan y es que éstas, brindan toda una gama de componentes
que incluyen todas o la mayoría de los requisitos necesarios para el desarrollo de los sistemas,
han sido creadas con una gran exactitud en torno a las necesidades de los desarrolladores de
sistemas para la automatización de procesos incluyendo el análisis, diseño e implantación.
 Debido a la gran demanda que tienen las CASE su exigencia en cuanto a su uso ha ido
aumentando, por lo que toda CASE debe entre otras cosas:
 Proporcionar topologías de aplicación flexibles
 Proporcionar aplicaciones portátiles
 Brindar un Control de versión
 Crear código compilado en el servidor
 Dar un Soporte multiusuario
 Ofrecer Seguridad
