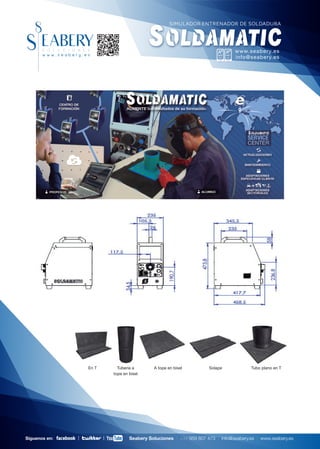

El documento describe un simulador-entrenador de soldadura que permite simular diferentes procesos y posiciones de soldadura, y evaluar la calidad de la soldadura. El simulador soporta procesos como electrodo revestido, MIG/MAG y TIG, y uniones como solape, en T y a tope en bisel. Incluye accesorios como antorchas y máscara con realidad aumentada, y permite actualizaciones de software en tiempo real a través de Internet.

1. SIMULADOR-ENTRENADOR DE SOLDADURA
www.seabery.es
info@seabery.es
En T Tubería a A tope en bisel Solape Tubo plano en T
tope en bisel
Síguenos en: Seabery Soluciones | +34 959 807 473 | info@seabery.es | www.seabery.es

2. SIMULADOR-ENTRENADOR DE SOLDADURA
www.seabery.es
info@seabery.es
SIMULADOR-ENTRENADOR DE SOLDADURA SOLDAMATIC
DATA SHEET
Procesos de soldadura soportados Electrodo revestido, MIG/MAG, TIG.
SMAW, GMAW, FCAW, GTAW.
Tipos de uniones para soldeo Versión estándar: solape, en T, a tope en bisel,
tubería a tope en bisel, tubo-plano en T.
Opcional: otros tipos de uniones a petición del cliente.
Posiciones de soldeo (ANSI/AWS A.0:2001) 1F, 2F, 3F, 4F, 1G, 2G, 3G, 4G, 5G, 6G
Posiciones de las probetas Horizontal, vertical, 45°, sobre cabeza.
Selección de voltaje 10V - 30V
Selección de intensidad (Amperios) 60A - 300A
Selección de corriente y polaridad DC+, DC-, AC
Selección de gas protector Versión estándar: CO2, Argón y mezclas.
Opcional: Helio, Nitrógeno, etc. Mezclas de gases
configurable por el usuario.
Selección de velocidad de hilo SI, en MIG (GMAW)
Selección del material de la probeta Versión estándar: acero al carbono.
Opcional: acero inoxidable, aluminio, níquel, cobre,
etc. Cualquier material a petición del cliente.
Selección del espesor de la probeta Versión estándar: 10mm (próximamente 6, y 16mm).
Opcional: cualquier espesor a petición del cliente.
Selección del tipo de electrodo Versión estándar: electrodo base, electrodo rutilo.
Opcional: celulósico, etc.
Selección del diámetro de electrodo Versión estándar: 2.50, 3.25 y 4.00 mm.
Opcional: cualquier otro diámetro a petición del cliente.
Selección del diámetro de hilo (sólido) Versión estándar: 0.8, 1.2 y 1.6 mm.
Opcional: cualquier otro diámetro a petición del cliente.
Selección de varilla de aporte Versión estándar: 2.00 y 2.40 mm.
Opcional: cualquier otro diámetro a petición del cliente.
Síguenos en: Seabery Soluciones | +34 959 807 473 | info@seabery.es | www.seabery.es

3. SIMULADOR-ENTRENADOR DE SOLDADURA
www.seabery.es
info@seabery.es
Módulo de diagnóstico y evaluación Versión estándar: Módulo Diagnóstico Básico.
Opcional: Módulo Diagnóstico Avanzado.
Modo ayuda al alumno Ayudas visuales en pantalla mediante iconos.
Tecnología de visión Realidad Aumentada.
Alimentación 115-230 V 5A-11A 50-60 Hz
Protección contra sobrecorriente (Max) +3,3V: 60A;
+5V: 48A; +12V:80A
Protección contra sobretensión +3,3V: +3,76V-+4,8V;
+5V: +5,6V-+7,0V; +12V: +13,0V-+16,5V
Protección contra baja tensión +3,3V: 2,0V-2,4V; +5V:
3,3V-3,7V; +12V:8,5V-9,5V
Protección contra cortocircuitos
Protección contra sobrepotencia a 110%-130% de
carga máxima
Dimensiones (sin accesorios) 400 x 230 x 440 mm
Peso 15 kgs. aprox. sin accesorios.
30 kgs. aprox con accesorios.
Accesorios incluidos Versión estándar: antorchas de soldadura
(pinza portaelectrodo (SMAW), MIG/MAG (GMAW,
FCAW) y TIG (GTAW)), Máscara de soldadura con
Realidad Aumentada, 5 Probetas de trabajo,
Varilla de aporte TIG (GTAW), Cables necesarios.
Opcional: Soporte de trabajo, Maleta de seguridad
para transporte (con dimensiones adecuadas para su
facturación en líneas aéreas regulares).
Dimensiones y peso para transporte Caja de 600 x 800 x 600mm (alto x ancho x profundi-
dad). Europalet.
Altura total: 700mm.
Peso total aproximado: 45 kgs.
Embalaje de seguridad, protección ANTI SHOCK SYSTEM.
Síguenos en: Seabery Soluciones | +34 959 807 473 | info@seabery.es | www.seabery.es

4. SIMULADOR-ENTRENADOR DE SOLDADURA
www.seabery.es
info@seabery.es
Procesador Intel® Core i7 870
4 núcleos
Velocidad 3,60 GHZ
Cache 8MB
Intel® Turbo Boost
Intel® Hyper Threading
Chipset Intel® H61(B3) Express Chipset
RAM 4GB (2x2048Mb) DIMM DDR3
Gráfica 1024 MB GDDR5
Disco Duro Estado sólido
32GB SSDNow
SATA2 2,5''
Audio Realtek® ALC887 8-Channel
High Definition Audio
Sistema Operativo SbyOS. Sistema Operativo propio optimizado para
SOLDAMATIC.
Tamaño de pantalla 9,7''
Resolución de pantalla HD LCD 1024x768 XGA
Conexión para monitor/proyector externo VGA
Resolución gafas de video LCD Alta Resolución 640x480
Realidad Aumentada VGA Display input up to 1024x768
Ultra-low video distortion
31 ° Diagonal campo de visión
24-bit True Color
Apariencia de visión similar a una pantalla de 67''
desde una distancia de 3 metros (10 pies)
Ajuste focal de +2 a -5 dioptrías
Alimentación gafas de video 5V
Realidad Aumentada
Resolución de cámaras (x 2) 752 x 480 a 60 fps
Alimentación de cámaras 5V
Síguenos en: Seabery Soluciones | +34 959 807 473 | info@seabery.es | www.seabery.es

5. SIMULADOR-ENTRENADOR DE SOLDADURA
www.seabery.es
info@seabery.es
Temperatura de operación 0 - 45°
Humedad 10 - 80%
Mantenimiento remoto y actualizaciones En tiempo real mediante conexión a Internet
Software Maestro: requerimientos Windows Vista, 7
mínimos del hardware Procesador 32 bits (x86) 2.2GHz 3MB
Memoria RAM 2GB
Gráfica 512MB DirectX 9.0c compatible.
NVidia GeForce GT440 o superior
ATI Radeon HD5000 o superior
Espacio disco 250MB
Router WIFI
Hardware servidor Sistema Operativo SbyOS
Procesador Intel i3 Core 2.4GHz 3MB
Memoria RAM 2GB
2 puertos Ethernet
Disco duro 500GB
Posibilidad de adaptaciones específicas a Actualizaciones de software en remoto a tiempo real
requerimiento del cliente mediante conexión a Internet.
Normativa CE y FCC
Certificaciones de la Compañía ISO 9001 Sistema de Gestión de Calidad.
ISO 14001 Sistema de Gestión Medioambiental.
Garantía 1 Año
Nota: los datos anteriores son meramente informativos y no suponen un título contractual ni vinculante.
