1. FLUJO RAPIDAMENTE VARIADO
• SALTO HIDRAULICO
• ARRASTRE SOBRE OBJETOS SUMERGIDOS
INTEGRANTES
• FLORES SALASYORDAN
• SOLIS CRUZ JHON

2. FLUJO RAPIDAMENTEVARIADO
El flujo es rápidamente variado si la profundidad del
agua cambia de manera abrupta en distancias
comparativamente cortas, como es el caso del resalto
hidráulico.

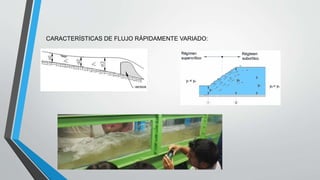

3. CARACTERÍSTICAS DE FLUJO RÁPIDAMENTE VARIADO:

4. SALTO HIDRÁULICO
El salto hidráulico es un fenómeno que se presenta exclusivamente en canales, cuando un flujo
de agua que viaja a régimen súper crítico, choca o alcanza a una masa de agua que fluye en
régimen sub crítico; presentándose abruptamente el cambio de régimen, acompañado de una
gran turbulencia, disipando energía y realizando una inclusión de aire en la masa líquida.

5. APLICACIONES

6. TIPOS DE SALTO HIDRÁULICO
Se pueden clasificar por la Oficina de los Estados Unidos de Recuperación (USBR)
Que esta bajo el Departamento de interior de Estados Unidos, que supervisa la
gestión de los recursos Hídricos, específicamente en lo que se aplica la supervisión y
Operación de los proyectos de desvío, de entrega y de almacenamiento que se ha
Construido todo el oeste de E.U, para el riego, abastecimiento de agua, y el asistente
De hidroeléctrica de generación de energía.
• salto ondular
• salto débil
• salto oscilante
• salto permanente
• salto fuerte

7. • salto ondular

8. • salto débil

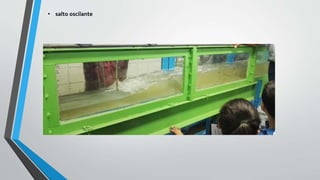

9. • salto oscilante

10. • salto permanente

11. • salto fuerte

12. PÉRDIDA DE ENERGÍA EFICIENCIA
PÉRDIDA DE ENERGÍA
EFICIENCIA

13. Fuerza de arrastre
La fuerza de arrastre es la fuerza que resulta de la interacción de un flujo y un
objeto, que está en la dirección del flujo.

14. APLICACIONES
• Flujo a través de esferas
• Flujo alrededor de tubos
ARRASTRE DE SUPERFICIE O DE PARED
• A la Fuerza ejercida por el fluido sobre el sólido en la
dirección
del flujo se llama Arrastre de superficie o de pared
• La fricción superficial existirá para cualquier
superficie que esté
en contacto con un fluido en movimiento.
• Si el fluido no está fluyendo en forma paralela a la
superficie,
sino que debe cambiar de dirección para pasar
alrededor de un
cuerpo sólido como una esfera, ocurrirán significativas
pérdidas adicionales por fricción
• A este procedimiento se llama Arrastre de forma.

16. COEFICIENTES PARA VARIAS GEOMETRIAS

18. EJEMPLO
