1. Aux. Daniel Caballero Villarpando

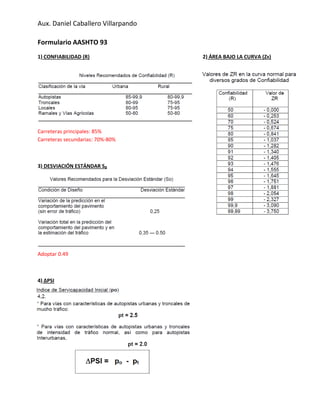

Formulario AASHTO 93
1) CONFIABILIDAD (R) 2) ÁREA BAJO LA CURVA (ZR)
Carreteras principales: 85%
Carreteras secundarias: 70%-80%
3) DESVIACIÓN ESTÁNDAR S₀
Adoptar 0.49
4) ΔPSI

2. Aux. Daniel Caballero Villarpando

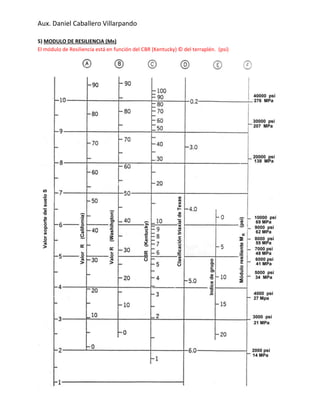

5) MODULO DE RESILIENCIA (MR)
El módulo de Resiliencia está en función del CBR (Kentucky) © del terraplén. (psi)

3. Aux. Daniel Caballero Villarpando

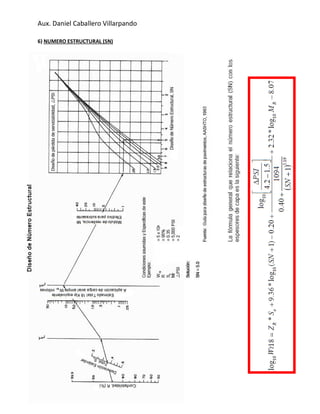

6) NUMERO ESTRUCTURAL (SN)

4. Aux. Daniel Caballero Villarpando

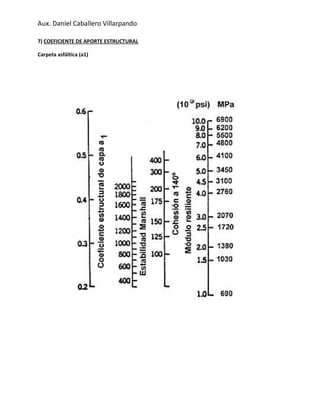

7) COEFICIENTE DE APORTE ESTRUCTURAL
Carpeta asfáltica (a1)

5. Aux. Daniel Caballero Villarpando

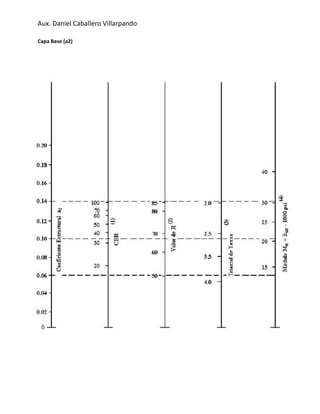

Capa Base (a2)

6. Aux. Daniel Caballero Villarpando

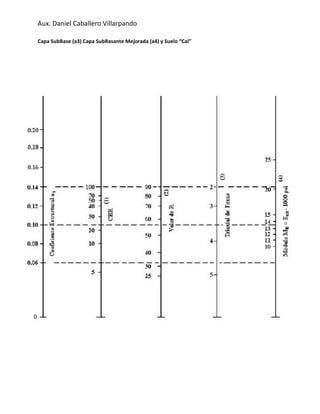

Capa SubBase (a3) Capa SubRasante Mejorada (a4) y Suelo “Cal”

7. Aux. Daniel Caballero Villarpando

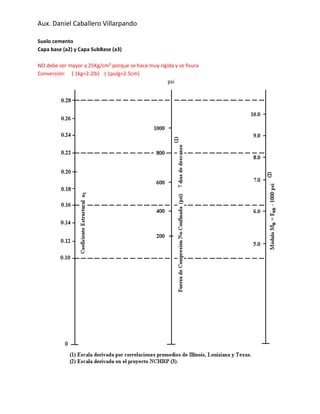

Suelo cemento
Capa base (a2) y Capa SubBase (a3)
NO debe ser mayor a 25Kg/cm² porque se hace muy rígida y se fisura
Conversión: ( 1kg=2.2lb) ( 1pulg=2.5cm)
psi

8. Aux. Daniel Caballero Villarpando

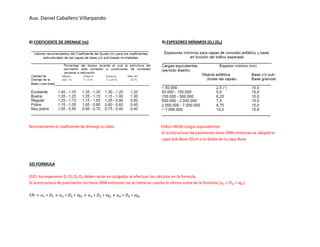

8) COEFICIENTE DE DRENAJE (ɱ) 9) ESPESORES MÍNIMOS (D₁) (D₂)
Normalmente el coeficiente de drenaje es dato ESALs=W18=cargas equivalentes
Si la estructura de pavimento tiene SRM entonces se adopta la
capa Sub-Base 20cm o el doble de la capa Base
10) FORMULA
OJO: los espesores D₁ D₂ D₃ D₄ deben estar en pulgadas al efectuar los cálculos en la formula.
Si la estructura de pavimento no tiene SRM entonces no se toma en cuenta la última suma de la formula (𝑎4 ∗ 𝐷4 ∗ ɱ4)
𝑆𝑁 = 𝑎1 ∗ 𝐷1 + 𝑎2 ∗ 𝐷2 ∗ ɱ2 + 𝑎3 ∗ 𝐷3 ∗ ɱ3 + 𝑎4 ∗ 𝐷4 ∗ ɱ4

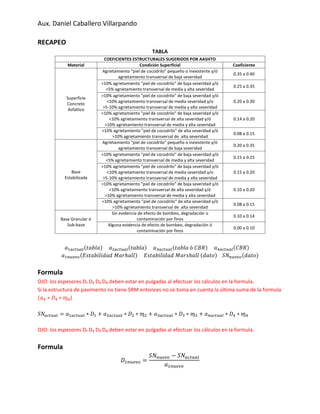

9. Aux. Daniel Caballero Villarpando
RECAPEO
TABLA
COEFICIENTES ESTRUCTURALES SUGERIDOS POR AASHTO
Material Condición Superficial Coeficiente
Superficie
Concreto
Asfaltico
Agrietamiento "piel de cocodrilo" pequeño o inexistente y/ó
agrietamiento transversal de baja severidad
0.35 a 0.40
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<5% agrietamiento transversal de media y alta severidad
0.25 a 0.35
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<10% agrietamiento transversal de media severidad y/o
>5-10% agrietamiento transversal de media y alta severidad
0.20 a 0.30
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<10% agrietamiento transversal de alta severidad y/ó
>10% agrietamiento transversal de media y alta severidad
0.14 a 0.20
>10% agrietamiento "piel de cocodrilo" de alta severidad y/ó
>10% agrietamiento transversal de alta severidad
0.08 a 0.15
Base
Estabilizada
Agrietamiento "piel de cocodrilo" pequeño o inexistente y/ó
agrietamiento transversal de baja severidad
0.20 a 0.35
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<5% agrietamiento transversal de media y alta severidad
0.15 a 0.25
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<10% agrietamiento transversal de media severidad y/o
>5-10% agrietamiento transversal de media y alta severidad
0.15 a 0.20
>10% agrietamiento "piel de cocodrilo" de baja severidad y/ó
<10% agrietamiento transversal de alta severidad y/ó
>10% agrietamiento transversal de media y alta severidad
0.10 a 0.20
>10% agrietamiento "piel de cocodrilo" de alta severidad y/ó
>10% agrietamiento transversal de alta severidad
0.08 a 0.15
Base Granular ó
Sub-base
Sin evidencia de efecto de bombeo, degradación o
contaminación por finos
0.10 a 0.14
Alguna evidencia de efecto de bombeo, degradación ó
contaminación por finos
0.00 a 0.10
𝑎1𝑎𝑐𝑡𝑢𝑎𝑙(𝑡𝑎𝑏𝑙𝑎) 𝑎2𝑎𝑐𝑡𝑢𝑎𝑙(𝑡𝑎𝑏𝑙𝑎) 𝑎3𝑎𝑐𝑡𝑢𝑎𝑙(𝑡𝑎𝑏𝑙𝑎 ó 𝐶𝐵𝑅) 𝑎4𝑎𝑐𝑡𝑢𝑎𝑙(𝐶𝐵𝑅)
𝑎1𝑛𝑢𝑒𝑣𝑜(𝐸𝑠𝑡𝑎𝑏𝑖𝑙𝑖𝑑𝑎𝑑 𝑀𝑎𝑟ℎ𝑎𝑙𝑙) 𝐸𝑠𝑡𝑎𝑏𝑖𝑙𝑖𝑑𝑎𝑑 𝑀𝑎𝑟𝑠ℎ𝑎𝑙𝑙 (𝑑𝑎𝑡𝑜) 𝑆𝑁𝑛𝑢𝑒𝑣𝑜(𝑑𝑎𝑡𝑜)
Formula
OJO: los espesores D₁ D₂ D₃ D₄ deben estar en pulgadas al efectuar los cálculos en la formula.
Si la estructura de pavimento no tiene SRM entonces no se toma en cuenta la última suma de la formula
(𝑎4 ∗ 𝐷4 ∗ ɱ4)
𝑆𝑁𝑎𝑐𝑡𝑢𝑎𝑙 = 𝑎1𝑎𝑐𝑡𝑢𝑎𝑙 ∗ 𝐷1 + 𝑎2𝑎𝑐𝑡𝑢𝑎𝑙 ∗ 𝐷2 ∗ ɱ2 + 𝑎3𝑎𝑐𝑡𝑢𝑎𝑙 ∗ 𝐷3 ∗ ɱ3 + 𝑎4𝑎𝑐𝑡𝑢𝑎𝑙 ∗ 𝐷4 ∗ ɱ4
OJO: los espesores D₁ D₂ D₃ D₄ deben estar en pulgadas al efectuar los cálculos en la formula.
Formula
𝐷1𝑛𝑢𝑒𝑣𝑜 =
𝑆𝑁𝑛𝑢𝑒𝑣𝑜 − 𝑆𝑁𝑎𝑐𝑡𝑢𝑎𝑙
𝑎1𝑛𝑢𝑒𝑣𝑜
