Fundamentos de Redes. Tema 2 (complementaria)
- 1. Tema 2. Normalización de las comunicaciones Contenidos 2.1. Introducción 2.2. Modelo general. Uso de capas 2.3. Modelo de referencia OSI 2.3.1. Propósito del modelo 2.3.2. Descripción de las capas 2.3.3. Encapsulamiento 2.3.4. Datos en las capas 2.4. Pila de protocolos TCP/IP 2.4.1. Importancia de la pila 2.4.2. Descripción de las capas 2.4.3. Comparación con el modelo OSI 2.5. Modelo de estudio: Modelo de Internet
- 2. 2.1. Normalización de las comunicaciones Últimas 3 décadas Últimas 3 décadas CRECIMIENTO DE LA TELEMÁTICA (NETWORKING) CRECIMIENTO DE LA TELEMÁTICA (NETWORKING) NECESIDAD DE RACIONALIZACIÓN NECESIDAD DE RACIONALIZACIÓN Diferentes fabricantes produzcan equipos compatibles Deben basar su estrategia comercial en la calidad Establecimiento de unos precios competitivos Beneficia USUARIO FINAL PROCESO DE NORMALIZACIÓN PROCESO DE NORMALIZACIÓN Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 2
- 3. 2.1. Normalización de las comunicaciones Objetivos: Mejorar la calidad del producto a un precio razonable Mayor compatibilidad e interoperabilidad de bienes y servicios Simplificar el uso Reducir el número de modelos Desventajas: “Congela” la evolución tecnológica Actividad lenta y compleja: Servicios Telemáticos / Definición Desarrollo Revisión Promulgación Etapas del proceso de Normalización Tema 2. Normalización de las comunicaciones 3
- 4. 2.1. Normalización de las comunicaciones Resultado de la NORMALIZACIÓN Resultado de la NORMALIZACIÓN ESTÁNDARES ESTÁNDARES Documentos que recogen acuerdos sobre Documentos que recogen acuerdos sobre especificaciones técnicas uuotros criterios especificaciones técnicas otros criterios precisos para servir de GUÍAS precisos para servir de GUÍAS Objetivo es asegurar que los materiales, Objetivo es asegurar que los materiales, productos, procesos, yyservicios se ajustan productos, procesos, servicios se ajustan aasu propósito su propósito TIPOS por ámbito de aplicación TIPOS por ámbito de aplicación De organizaciones profesionales De organizaciones profesionales representativas de la industria (IEEE) representativas de la industria (IEEE) De gobierno (MAP, NIST) De gobierno (MAP, NIST) Multifabricantes (ECMA) Multifabricantes (ECMA) Nacionales (AENOR, ANSI) Nacionales (AENOR, ANSI) Multinacionales (CEN) Multinacionales (CEN) Internacionales (ISO) Internacionales (ISO) De Telecomunicación (ITU-T) De Telecomunicación (ITU-T) Servicios Telemáticos / Otras clasificaciones: Otras clasificaciones: No vinculante No vinculante Obligatorio Obligatorio Obligatorio sectorial Obligatorio sectorial De derecho (de iure) ) De derecho (de iure De hecho (de facto) ) De hecho (de facto Tema 2. Normalización de las comunicaciones 4
- 5. 2.2. Modelo general. Uso de capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 5
- 6. 2.2. Modelo general. Uso de capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 6
- 7. 2.2. Modelo general. Uso de capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 7
- 8. 2.2. Modelo general. Uso de capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 8
- 9. 2.2. Modelo general. Uso de capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 9
- 10. 2.3. Modelo de referencia OSI > 2.3.1. Propósito del modelo Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 10
- 11. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 11
- 12. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 12
- 13. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 13

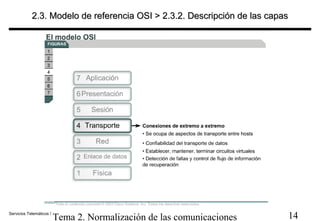

- 14. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 14
- 15. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 15
- 16. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 16
- 17. 2.3. Modelo de referencia OSI > 2.3.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 17
- 18. 2.3. Modelo de referencia OSI > 2.3.3. Encapsulamiento Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 18

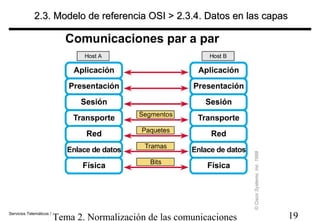

- 19. 2.3. Modelo de referencia OSI > 2.3.4. Datos en las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 19
- 20. 2.4. Pila de protocolos TCP/IP > 2.4.1. Importancia de la pila Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 20
- 21. 2.4. Pila de protocolos TCP/IP > 2.4.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 21
- 22. 2.4. Pila de protocolos TCP/IP > 2.4.2. Descripción de las capas Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 22
- 23. 2.4. Pila de protocolos TCP/IP > 2.4.3. Comparación con el modelo OSI Servicios Telemáticos / Tema 2. Normalización de las comunicaciones 23
- 24. 2.5. Modelo de estudio: Modelo de Internet Capa de Aplicación (TCP/IP): Representación y codificación de los datos, y control del diálogo. P.e. HTTP, FTP, DNS, ... Capa de Transporte (TCP/IP): Segmentación y confiabilidad de los datos en la conexión extremo a extremo: control de flujo y detección y control de errores; y control de la congestión. Dependiendo del grado de confiabilidad demandado por la aplicación, proporciona un servicio confiable basado en TCP (orientado a conexión) o no confiable basado en UDP (no orientado a conexión) Capa de Red (TCP/IP): Direccionamiento lógico o de red, determinación de la mejor ruta y conmutación de paquetes para alcanzar al destino. El protocolo principal es IP, un protocolo de máximo esfuerzo de entrega, no orientado a conexión. Capa de Enlace de Datos (OSI): Controla el acceso y proporciona un tránsito de datos confiable a través del enlace físico: direccionamiento físico, topología lógica de red, detección y control de errores, y control de Servicios Telemáticos / 24 flujo en el Tema 2. Normalización de las comunicaciones enlace físico. P.e. Ethernet (LAN), PPP (WAN).
Notas del editor
- Durante las últimas tres décadas ha ocurrido un enorme crecimiento en la cantidad, tamaño y capacidad de interoperabilidad de las redes, motivado principalmente, desde un punto de vista tecnológico, por la utilización de estándares en la industria del networking. Sin embargo, a principios de los 80, cuando las empresas se dieron cuenta de los beneficios del trabajo en red, la mayoría instalaron redes utilizando implementaciones de hardware y software propietarias (bajo especificaciones propias). El resultado fueron redes incompatibles difíciles de interconectar para garantizar el trabajo en red, que además suponían un coste añadido en caso de requerir actualizaciones
- Varios ejemplos de estándares: De ámbito de aplicación: Estándares LAN IEEE 802 De derecho: Modelo para la Interconexión de Sistemas Abiertos (OSI) de la ISO De jure: Pila de protocolos TCP/IP A continuación, veremos el proceso por el cual se consideró que un MODELO POR CAPAS sería el más adecuado como estándar para explicar el funcionamiento general de la comunicación en red.
- Capa: Subconjunto de un problema más fácil de entender, y por tanto de resolver, como resultado de dividir el problema original. Este concepto nos ayudará a comprender la acción que se produce durante el proceso de comunicación entre dos computadores. Un ejemplo que describe cómo puede usar el concepto de capas para analizar un tema cotidiano es examinar una conversación entre dos personas. Cuando tenemos una idea que deseamos comunicar a otra persona, lo primero que se hace es elegir (a menudo de modo subconsciente) cómo deseamos expresar esa idea, luego se decide cómo comunicarla de forma adecuada y, por último, la transmitimos. Ejemplo de la comunicación oral entre dos personas (3 capas) Capa 3. Capa de razonamiento: Trata de la comprensión del mensaje o la idea transmitida (dependerá del conocimiento de las cosas por parte de los interlocutores) Capa 2. Capa de lenguaje: Trata de las reglas sintácticas y semánticas que deben emplearse para poder transmitir las ideas adecuadamente (se utilizará el español) Capa 1. Capa de transmisión: Se refiere al medio físico utilizado para la transferencia de las palabras (en este caso el medio oral, a través del aire) (IMPORTANTE: Estas capas son independientes entre si en cada entidad, y debe existir coincidencia entre las capas de las dos entidades que se comunican) Por otro lado, en la figura se plantean preguntas que involucran el movimiento de objetos físicos a través de una sistema o red. A este desplazamiento de objetos se conoce como flujo. Existen muchas capas que ayudan a describir los detalles del proceso de flujo (vemos 4 posibles capas que intentan describir el proceso de flujo contestando a esas 4 preguntas). Podríamos considerar a este conjunto de capas como un modelo general para explicar cualquier proceso de flujo. Al método que emplea el uso de las capas para explicar los procesos de flujo, se denomina “Divide y vencerás”. Veamos a continuación una serie de ejemplos:
- En la figura podemos ver una comparativa donde se intenta dar explicación al proceso de flujo en diferentes redes a partir del modelo general del proceso de flujo anterior (4 capas).
- En la figura se muestra la analogía del Filósofo, el traductor y la secretaría para explicar la comunicación entre capas y los conceptos asociados. Se propone un modelo de 3 capas para resolver este problema de comunicación. El filósofo A desea transmitir un mensaje al filósofo B. La comunicación no puede llevarse a cabo de forma directa, porque no hablan un idioma común y están separados miles de Km. de distancia. El mensaje enviado por el filósofo A, es traducido por el traductor A (capa 2) a un idioma común (servicio de capa 2), el holandés, acordado por ambos traductores (protocolo de capa 2). En la traducción se incluye el idioma elegido (datos de protocolo de capa 2). El traductor A pasa el mensaje a la secretaria A (capa 1) procede al envío del mensaje (servicio de capa 1), que de acuerdo con la secretaria B será por FAX (protocolo de capa 1), incluyendo la información de envío y remitente (datos de protocolo de capa 1). Este proceso lineal descendente (comunicación vertical) sufrido por el mensaje para su comunicación al otro extremo, se denomina encapsulamiento de datos (el proceso inverso de denomina desencapsulamiento). A su vez, los datos de protocolo que cada capa intercambia en el proceso anterior, produce una comunicación virtual o comunicación entre capas pares. Denominamos como protocolo de comunicaciones de datos para la capa n, al conjunto de normas o acuerdos, que determina el formato y la transmisión de datos entre la capa n del origen con la capa n del destino. Además, cada capa proporciona un servicio a la capa inmediatamente superior y ofrecido por los protocolos de esa capa, a través de la interfaz de la capa, con independencia del resto de las capas.
- Pues bien, el mismo método de división en capas nos sirve para explicar cómo una red informática distribuye los datos, desde la estación origen a la estación destino, a través del medio de transmisión (de naturaleza eléctrica, óptica o electromagnética) Generalmente, la información que se desplaza por una red recibe el nombre de datos o paquete. Un paquete es una unidad de información, lógicamente agrupada, que se desplaza entre los sistemas de computación. A medida que los datos atraviesan las capas de cada entidad, cada capa agrega información que posibilita una comunicación eficaz con su correspondiente capa en el otro computador. Como veremos, los modelos OSI y TCP/IP se dividen en capas que explican cómo los datos se comunican de un computador a otro. Estos modelos difieren en la cantidad y la función de las capas, pero suelen usarse conjuntamente para explicar el funcionamiento de las Redes de computadores actuales.
- En la figura, la Capa 4 del computador de origen se comunica con la Capa 4 del computador de destino. Las normas y convenciones utilizadas para esta capa reciben el nombre de protocolos de la Capa 4. El protocolo en una capa realiza un conjunto determinado de operaciones sobre los datos al prepararlos para ser enviados a través de la red. Los datos luego pasan a la siguiente capa, donde otro protocolo realiza otro conjunto diferente de operaciones (comunicación vertical). A este proceso se le denomina encapsulamiento. Una vez que el paquete llega a su destino, los protocolos deshacen la construcción del paquete de datos en orden inverso. Los protocolos para cada capa en el destino devuelven la información a su forma original, para que la aplicación pueda leer los datos correctamente (desencapsulamiento). A su vez, los datos de protocolo que cada capa intercambia en el proceso anterior, produce una comunicación virtual o comunicación entre capas pares. Denominamos como protocolo de comunicaciones de datos para la capa n, al conjunto de normas o acuerdo, que determina el formato y la transmisión de datos entre la capa n del origen con la capa n del destino. Además, cada capa proporciona un servicio a la capa inmediatamente superior y ofrecido por los protocolos de esa capa, con independencia del resto de las capas.
- Como sabemos, en sus inicios el desarrollo de redes sucedió con desorden en muchos sentidos. A principios de los 80's, a medida que las empresas tomaron conciencia de las ventajas de usar tecnología de networking, las redes se agregaban o expandían a casi la misma velocidad a la que se introducían las nuevas tecnologías de red. Para mediados de esa década, estas empresas comenzaron a sufrir las consecuencias: las redes que utilizaban diferentes especificaciones e implementaciones tenían dificultades para intercambiar información. Las tecnologías de networking que seguían reglas propietarias de forma estricta no podían comunicarse con otras tecnología. Para solverntar el problema de incompatibilidad de redes, la Organización Internacional de Normalización (ISO) investigó modelos de networking como la red de Digital Equipment Corporation (DECnet), la Arquitectura de Sistemas de Red (SNA) y TCP/IP a fin de encontrar un conjunto de reglas aplicables de forma general a todas las redes. En base a esta investigación, la ISO desarrolló un modelo de referencia que ayuda a los fabricantes a crear redes que sean compatibles con otras redes. El modelo de referencia de Interconexión de Sistemas Abiertos (OSI) lanzado en 1984 fue el modelo de red descriptivo creado por ISO. Proporcionó a los fabricantes un conjunto de estándares que aseguraron una mayor compatibilidad e interoperabilidad entre los distintos tipos de tecnología de red producidos por las empresas a nivel mundial. La división de la red en siete capas presenta las siguientes ventajas: Reduce la complejidad: Divide la comunicación de red en partes más pequeñas y fáciles de manejar. Normaliza los componentes de red para permitir el desarrollo y el soporte de los productos por diferentes fabricantes. Ingeniería modular es decir, dividir proyectos de ingeniería complejos en pequeños problemas más manejables o capas Permite a los distintos tipos de hardware y software de red comunicarse entre sí. Impide que los cambios en una capa puedan afectar a las demás capas (diseño de capas independientes), de manera que se puedan desarrollar con más rapidez. Divide la comunicación de red en partes más pequeñas para simplificar el aprendizaje.
- En el modelo de referencia OSI, divide el problema de la comunicación de datos a través de una red en siete capas numeradas, cada una de las cuales ilustra una función de red particular. Esta división de las funciones de networking se denomina división en capas: proceso de dividir comunicaciones complejas en tareas más pequeñas e independientes. Capa 7. Capa de Aplicación: La más cercana al usuario; no proporciona servicios a ninguna otra capa OSI, sino solamente a aplicaciones que se encuentran fuera del modelo OSI a través de determinadas API's (p.e. Winsock). Piense en los navegadores de Web o clientes de correo.
- Capa 6. Capa de presentación: Garantiza que la información que envía la capa de aplicación origen pueda ser leída por la capa de aplicación destino. De ser necesario, la capa de presentación traduce entre varios formatos de datos utilizando un formato de datos común.
- Capa 5. Capa de sesión: Establece, administra y finaliza las sesiones entre las aplicaciones de dos hosts que se están comunicando. Proporciona servicios a la capa de presentación como sincronización del diálogo entre las capas de presentación de los dos hosts y administra su intercambio de datos.
- Capa 4. La capa de transporte: Segmenta los datos originados en el host emisor y los reensambla en una corriente de datos dentro del sistema del host receptor, para lo cual, intenta suministrar un servicio de transporte de datos que aisla las capas superiores de los detalles de implementación de la red, con el mayor grado de confiabilidad del transporte entre los dos hosts. Para ello, propone mecanismos de control de flujo y detección/control de errores.
- Capa 3. Capa de red: Capa compleja que proporciona conectividad y selección de ruta entre dos sistemas de hosts que pueden estar ubicados en redes geográficamente distintas, para lo cual deben estar perfectamente identificados mediante un direccionamiento lógico.
- Capa 2. Capa de enlace de datos: Proporciona un tránsito de datos confiable a través del enlace físico. Al hacerlo, la capa de enlace de datos se ocupa del direccionamiento físico (comparado con el lógico), la topología de red, el acceso a la red, la detección/control de errores y control de flujo en el enlace físico.
- Capa 1. Capa física: Define las especificaciones eléctricas, mecánicas, de procedimiento y funcionales para activar, mantener y desactivar el enlace físico entre sistemas finales. También se encarga de los procesos de codificación de bits y determina la topología física de la red. Por ejemplo: Las características tales como niveles de voltaje, temporización de cambios de voltaje, velocidad de datos físicos, distancias de transmisión máximas, conectores físicos y otros atributos similares se definen a través de las especificaciones de la capa física.
- Si un ordenador (host A) desea enviar datos a otro (host B), los datos deben empaquetarse a través de un proceso denominado encapsulamiento. El encapsulamiento rodea los datos con la información necesaria de protocolo de cada capa antes de unirse al tránsito de la red. Por lo tanto, a medida que los datos se desplazan a través de las capas del modelo OSI, reciben encabezados, información final y otros tipos de información. El encapsulamiento se llevará a cabo en los siguientes pasos: Paso 1 - Crear los datos (capa 7, 6 y 5): Cuando un usuario envía un mensaje de correo electrónico, sus caracteres alfanuméricos se convierten en datos que pueden recorrer la internetwork. Paso 2 - Empaquetar los datos para ser transportados de extremo a extremo (capa 4): Si el mensaje es muy extenso, los fragmentan los datos y se empaquetan para ser transportados mediante segmentos, y así la función de transporte asegura que los hosts se puedan comunicar de forma confiable. Paso 3 - Anexar (agregar) la dirección de red al encabezado (capa 3): Los datos se colocan en un paquete o datagrama que contiene el encabezado de red con las direcciones lógicas del host origen y destino. Estas direcciones ayudan a los dispositivos de red a enviar los paquetes a través de la red por una ruta seleccionada. Paso 4 - Anexar (agregar) la dirección local al encabezado de enlace de datos e información de redundancia final (capa 2): Cada dispositivo de la red debe poner el paquete dentro de una trama, la cual permite conectarse al próximo dispositivo en el enlace, y que contiene las dirección física origen del dispositivo que crea la trama y dirección física destino del siguiente dispositivo en el enlace. Además incorpora al final de trama información de redundancia para comprobar en el destino la validez del paquete encapsulado. Paso 5 - Realizar la conversión a bits para su transmisión (capa 1): La trama debe convertirse en un patrón de unos y ceros (bits) para su transmisión a través del medio (codificación y señalización de bits). El medio en la internetwork física de redes puede variar a lo largo de la ruta utilizada. Por ejemplo, el mensaje de correo electrónico puede originarse en una LAN, cruzar el backbone de un campus y salir por un enlace de WAN hasta llegar a su destino en otra LAN remota.
- Para que los datos puedan viajar desde el origen hasta su destino, cada capa del modelo OSI en el origen debe comunicarse con su capa igual en el lugar destino, lo que se conoce como comunicaciones de par-a-par. Durante este proceso, cada protocolo de capa intercambia información, que se conoce como unidades de datos de protocolo (PDU), entre capas iguales. Cada capa depende de la función de servicio de la capa que se encuentra debajo de ella. Para brindar este servicio, la capa inferior utiliza el encapsulamiento para colocar la PDU de la capa superior en su campo de datos, luego le puede agregar cualquier encabezado e información final que la capa necesite para ejecutar su función. Posteriormente, a medida que los datos se desplazan hacia abajo a través del modelo OSI, se agregan encabezados e información final adicionales.
- Modelo o pila de protocolos TCP/IP (Transmission Control Protocol / Internet Protocol). Desarrollado por Departamento de Defensa de EE.UU. (DoD) porque necesitaba una red que pudiera sobrevivir ante cualquier circunstancia, incluso una guerra nuclear. En un mundo atravesado en todas direcciones por distintos tipos de conexiones: cables, microondas, fibras ópticas y enlaces vía satélite, el DoD deseaba que sus datos, en forma de paquetes, llegasen al destino siempre, bajo cualquier condición. Este problema de diseño de difícil solución fue lo que llevó a la creación del modelo TCP/IP. El modelo como tal se definió en 1.974 a partir de una serie de protocolos existentes, y se adopta en 1.983, convirtiéndose en el estándar histórico y técnico de Internet. TCP/IP propone una arquitectura flexible para dar soporte a aplicaciones con requerimientos divergentes, desde la transferencia de ficheros (FTP) hasta la transmisión de discursos en tiempo real (IRC). TCP/IP es soportado por la totalidad de los fabricantes de sistemas operativos más extendidos. Su proceso de normalización se produjo por la aceptación “de facto” se consigue difundiendo por Internet tanto las especificaciones como las implementaciones en documentos denominados RFC (Request for Comments). Actualmente, es el conjunto de protocolos abiertos, no específicos de un fabricante, más extendido.
- Es importante observar que algunas de las capas del modelo TCP/IP poseen el mismo nombre que las capas del modelo OSI. No confunda las capas de los dos modelos: Capa de Aplicación: Los diseñadores de TCP/IP sintieron que la capa de aplicación debía incluir los detalles de las capas de sesión y presentación OSI. Crearon una capa de aplicación que maneja aspectos de representación y codificación de los datos, y control de diálogo. Capa de Transporte: se encarga de los aspectos de calidad del servicio con respecto a la confiabilidad: el control de flujo y la detección/control de errores. Proporciona dos tipos de servicios, uno orientado a conexión bajo (circuitos virtuales: segmentos que viajan entre los dos host comprobando que la conexión existe lógicamente durante un período determinado) el protocolo TCP y otro no orientado a conexión con UDP, dependiendo del grado de confiabilidad demando por la aplicación. Capa de Internet: El propósito de la capa Internet es dividir los segmentos TCP en paquetes y enviarlos a cualquier red. Los paquetes llegan a la red de destino independientemente de la ruta que utilizaron para llegar allí. El protocolo específico que rige esta capa se denomina Protocolo Internet (IP). En esta capa se produce la determinación de la mejor ruta y la conmutación de paquetes. El servicio proporcionado por IP es no orientado a conexión. La relación entre IP y TCP es importante. Se puede pensar en el IP como el que indica el camino a los paquetes, en tanto que TCP brinda un transporte confiable. Capa de Acceso a red o Host a red: Esta capa guarda relación con todos los componentes, tanto físicos como lógicos, necesarios para lograr un enlace físico. Incluye, por tanto, todos los detalles de las capas física y de enlace de datos del modelo OSI. Es decir, incluye todos los detalles de las tecnologías LAN y/o WAN utilizadas para la transmisión de los paquetes de datos.
- Este gráfico ilustra algunos de los protocolos comunes especificados por el modelo de referencia TCP/IP. Algunos ejemplos de aplicaciones incluidas: FTP : File Transfer Protocol (Protocolo de transporte de archivos) HTTP: Hypertext Transfer protocol (Protocolo de transferencia de hipertexto) SMTP: Simple Mail transport protocol (Protocolo de transporte de correo simple) DNS: Domain Name Service (Servicio de nombre de dominio) TFTP:Trival File transport protocol(Protocolo de transporte de archivo trivial) El modelo TCP/IP enfatiza la máxima flexibilidad, en la capa de aplicación, para los diseñadores de software. La capa de transporte involucra dos protocolos: el protocolo de control de transmisión (TCP) para un servicios de capa orientado a conexión y el protocolo de datagrama (UDP) para un servicio sin conexión, En el modelo TCP/IP existe solamente un protocolo de red: el protocolo Internet o IP, independientemente de la aplicación que solicita servicios de red o del protocolo de transporte que se utiliza. Esta es una decisión de diseño deliberada. IP sirve como protocolo universal que permite que cualquier computador en cualquier parte del mundo pueda comunicarse en cualquier momento.
- Si compara el modelo OSI y el modelo TCP/IP, observará que ambos presentan similitudes y diferencias: Las similitudes incluyen: Ambos se dividen en capas. Ambos tienen capas de aplicación, aunque incluyen servicios muy distintos. Ambos tienen capas de red e Internet similares, donde suponen que se conmutan paquetes. Esto significa que los paquetes individuales pueden usar rutas diferentes para llegar al mismo destino. Esto se contrasta con las redes conmutadas por circuito, en las que todos los paquetes toman la misma ruta. Ambos modelos deben ser conocidos por los profesionales de networking. Las diferencias incluyen: TCP/IP combina las funciones de la capa de presentación y de sesión en la capa de aplicación. TCP/IP combina la capa de enlace de datos y la capa física del modelo OSI en la capa de acceso de red. TCP/IP parece ser más simple porque tiene menos capas. Los protocolos TCP/IP son los estándares en torno a los cuales se desarrolló la Internet, de modo que la credibilidad del modelo TCP/IP se debe en gran parte a sus protocolos. En comparación, por lo general las redes no se desarrollan a partir del protocolo OSI, aunque el modelo OSI se usa como guía de referencia. OSI se desarrolló antes que los protocolos: no se orientó hacia un conjunto específico de ellos (modelo general). En TCP/IP, primero llegaron los protocolos, y el modelo fue una descripción de ellos. No hubo problemas para ajustar los protocolos (pero sólo a esa pila TCP/IP). La capa de transporte de OSI sólo recoge como posibilidad la de un servicio de oreintado a conexión. La capa de red de OSI propone dos tipos de servicios, uno orientado a conexión (p.e. X.25) y otro no orientado a conexión. OSI distingue 3 conceptos fundamentales: Servicios / Interfaces / Protocolos. En TCP/IP no están tan definidos.
- Si compara el modelo OSI y el modelo TCP/IP, observará que ambos presentan similitudes y diferencias: Las similitudes incluyen: Ambos se dividen en capas. Ambos tienen capas de aplicación, aunque incluyen servicios muy distintos. Ambos tienen capas de red e Internet similares, donde suponen que se conmutan paquetes. Esto significa que los paquetes individuales pueden usar rutas diferentes para llegar al mismo destino. Esto se contrasta con las redes conmutadas por circuito, en las que todos los paquetes toman la misma ruta. Ambos modelos deben ser conocidos por los profesionales de networking. Las diferencias incluyen: TCP/IP combina las funciones de la capa de presentación y de sesión en la capa de aplicación. TCP/IP combina la capa de enlace de datos y la capa física del modelo OSI en la capa de acceso de red. TCP/IP parece ser más simple porque tiene menos capas. Los protocolos TCP/IP son los estándares en torno a los cuales se desarrolló la Internet, de modo que la credibilidad del modelo TCP/IP se debe en gran parte a sus protocolos. En comparación, por lo general las redes no se desarrollan a partir del protocolo OSI, aunque el modelo OSI se usa como guía de referencia. OSI se desarrolló antes que los protocolos: no se orientó hacia un conjunto específico de ellos (modelo general). En TCP/IP, primero llegaron los protocolos, y el modelo fue una descripción de ellos. No hubo problemas para ajustar los protocolos (pero sólo a esa pila TCP/IP). La capa de transporte de OSI sólo recoge como posibilidad la de un servicio de oreintado a conexión. La capa de red de OSI propone dos tipos de servicios, uno orientado a conexión (p.e. X.25) y otro no orientado a conexión. OSI distingue 3 conceptos fundamentales: Servicios / Interfaces / Protocolos. En TCP/IP no están tan definidos.
