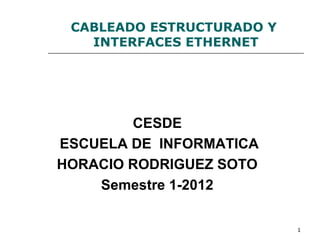

1. 1
CABLEADO ESTRUCTURADO Y
INTERFACES ETHERNET
CESDE
ESCUELA DE INFORMATICA
HORACIO RODRIGUEZ SOTO
Semestre 1-2012

2. 2
CABLEADO ESTRUCTURADO
 1984: AT&T pierde en juicio el monopolio de las
telecomunicaciones en USA. Repentinamente las
empresas son dueñas de su red de telefonía interior
 1985: aparecen los primeros sistemas de cableado
integrado. Las LANs pasan de usar cable coaxial al
cable de pares
 1991: aparecen los estándares de cableado
estructurado EIA/TIA 568 e ISO/IEC 11801. Ambos
estándares son muy similares, aunque difieren en
algunos detalles, especialmente en nomenclatura.
 Objetivo: las recomendaciones y normas de cableado
estructurado tienen como objetivo ofrecer la
infraestructura de cable para voz, datos y otras
aplicaciones simultáneamente, sin reemplazos ni
modificaciones excesivas.

3. 3

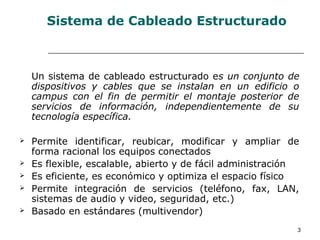

Sistema de Cableado Estructurado
Un sistema de cableado estructurado es un conjunto de
dispositivos y cables que se instalan en un edificio o
campus con el fin de permitir el montaje posterior de
servicios de información, independientemente de su
tecnología específica.
 Permite identificar, reubicar, modificar y ampliar de
forma racional los equipos conectados
 Es flexible, escalable, abierto y de fácil administración
 Es eficiente, es económico y optimiza el espacio físico
 Permite integración de servicios (teléfono, fax, LAN,
sistemas de audio y video, seguridad, etc.)
 Basado en estándares (multivendor)

4. 4
LOS ASPECTOS RELEVANTES DE UNA
LAN
 Confiabilidad (Posibilidad de detección y reparación de
errores)
 Conectividad
 De fácil uso, modificación e implementación (basada en
estándares)
Objetivos
 Funcionalidad: favorecer el nivel de aplicación entre
usuarios y sus prestaciones (velocidad, seguridad, etc)
 Escalabilidad: permita el crecimiento sin grandes
modificaciones
 Adaptabilidad: capaz de integrar nuevas tecnologías
 Manejabilidad: Que permita una fácil monitorización
 Disponibilidad: Respecto a la red, las prestaciones como
tiempo de respuesta, productividad, continuidad y acceso
de los recursos
Estos aspectos son tenidos en cuenta en el proceso del
cableado estructurado.

5. 5
VOCABULARIO
 MDF: main distribution facilities (servicio)…Armario principal
 IDF: intermediate distribution facilities… Armario de interconexión
 MCC: main cross connect… cableado del armario principal
 ICC: intermediate cross connect… cableado del armario de
interconexión
 HCC: horizontal cross connect… cableado del armario de planta
 POP: point of presence… Punto de presencia
 Cableado vertical, backbone o “columna, espina verteblal” de la red
 Cableado horizontal
 Work Area….Area de trabajo
 Telecommunication closet ... Terminales RJ45
 Armario de cableado: armario de características específicas que
alberga a MCC, ICC o HCC

6. 6
NORMAS Y ESTÁNDARES DE
CABLEADO ESTRUCTURADO
El cableado estructurado se describe en varias normas como
TIA/EIA 568 y ISO/IEC 11801 (impedancias, colores,
cableado horizontal) y TIA 569-A (distribución de
cableado, backbones, armario de cableado, terminales,
canalizaciones).
La topología física de la red recomendada es en estrella
extendida, de forma que el nodo central queda cerca del
POP donde se encuentra la acometida de los operadores y
se pueda acceder a los enlaces WAN y la red de voz. A
partir de dicho nodo central arranca tanto la red de datos
como la red de voz.
La topología lógica, es la que permite agrupar por grupos,
por asignación de redes IP de forma lógica.

7. 7
NORMAS Y ESTÁNDARES DE CABLEADO
ESTRUCTURADO
 ANSI/EIA/TIA-568A: Las topologías, la distancia máxima de los
cables, el rendimiento de los componentes, las tomas y los
conectores de telecomunicaciones.
 EIA/TIA 569 - Rutas y espacios para cables de telecomunicaciones
en una edificación.
 EIA/TIA 606 - Administración de la infraestructura de
telecomunicaciones para edificios comerciales.
 EIA/TIA 607 - Tierra y junturas
 EIA/TIA TSB 67 – Regula especificaciones de equipos de prueba,
medición y certificación de cableado estructurado
 EIA/TIA TSB 72 – Regula las especificaciones de sistemas
centralizados de Fibra Óptica
 EIA/TIA TSB 75 – Regula lo referente a los espacios de las oficinas
 EIA/TIA TSB 95 – Equipos de prueba de nivel II mejorado.
Certificación en la instalación de canales de categoría 5 para uso con
100Base T.
Otra Norma es la EIA/TIA 570 – Regula el cableado de
telecomunicaciones residencial

8. 8
NORMAS Y ESTÁNDARES DE CABLEADO
ESTRUCTURADO
 ISO/IEC 11801: Cableado de sistemas de TI para
las instalaciones del cliente .
 ISO/IEC 14763-1 - Administración,
documentación y registros.
 ISO/IEC 14763-2 - Prácticas de planeación y
de instalación
 ISO/IEC 14763-3 - Pruebas de cables de fibra
óptica
 IEC 61935-1 – Pruebas de cables de cobre
 En Colombia está la norma ICONTEC NTC- 2050

9. 9
ESQUEMA GENERAL DE
CABLEADO
IDF IDF
MDF 2500m 500m
Cableado vertical (o cable troncal, backbone cable)
IDF
Cableado horizontal
ICC
HCC
MCC
HCC
•Los puntos de distribución MCC, ICC o HCC se realizan desde armarios de
cableado.
•Se recomienda al menos un IDF por edificio y nunca más de un IDF entre
MCC y HCC.
•La ubicación de los servidores principales o comunes a la Intranet se realiza en
el MDF, mientras que los servidores de grupo sería en los IDF

10. 10
SUBSISTEMAS DEL
CABLEADO ESTRUCTURADO
1. Área de trabajo (work
area)
2. Subsistema vertical o
modular (backbone)
3. Cableado horizontal
4. Subsistema de
administración (closet de
comunicaciones: IDF).
5. Subsistema de equipos
(cuarto de maquinas MDF).
6. Backbone del campus.

11. 11
Backbone
Cableado
horizontal
90 mt
Area de
trabajo
Gabinete de
telecomuni -
caciones.
Backbone
del
edificio
500 mt
Sala equipos
Backbone
del campus
1500 mt
Conexión cruzada
Conector de
telecomunicaciones
SUBSISTEMAS DEL CABLEADO
ESTRUCTURADO

12. 12
ÁREA DE TRABAJO
 Elementos requeridos
para la conexión física
entre el equipo de trabajo
y la salida de información
ubicada en cada puesto de
trabajo.
 Este cableado
generalmente no es
permanente y debe ser
fácil de cambiar.

13. 13
CABLEADO HORIZONTAL

14. 14
COMPONENTES DEL CABLEADO
HORIZONTAL
•Latiguillos dentro del armario de cableado: (patch cords o cables de conexión) <6 m
•Cable horizontal de 90 m (utilizando el método de las áreas de solape de 50cm)
•Latiguillos de usuario (o área de trabajo) de 3 m

15. 15
Armario (o ‘rack’) de
comunicaciones
Latiguillo (3m )
Enlace básico (o Cable horizontal)
(max. 90 m)
Enlace de canal (max. 100 m) =
enlace básico (cable horizontal) + latiguillos
Roseta
Latiguillo
(6 m.)
Switch o hub
Panel de conexión
o ‘patch panel’
CABLEADO HORIZONTAL

16. 16
 Aquellos medios de comunicación incluyendo equipo de
terminación, instalados entre estaciones de trabajo o
áreas de trabajos y los closets de telecomunicaciones
correspondientes (IDF). Distancia máxima 90 mts (min:
15 mts)
 Un sistema de cableado estructurado usa topología tipo
estrella
CABLEADO HORIZONTAL

17. 17
CABLEADO VERTICAL Y HORIZONTAL
Cable de
usuario

18. 18
 Comprende el cableado que se conecta a cada
uno de los pisos o zonas de distribución dentro
de una edificación.
 La función del cableado vertical es la
interconexión de los diferentes armarios de
comunicaciones.
 El cableado vertical es típicamente menos
costoso de instalar y debe poder ser
modificado con más flexibilidad
CABLEADO VERTICAL Ó
BACKBONE

19. 19
CABLEADO VERTICAL Ó
BACKBONE

20. 20
SUBSISTEMA DE ADMINISTRACIÓN Ó
ARMARIO DE TELECOMUNICACIONES
 Son las conexiones cruzadas e
interconexiones hechas para enlazar dos
subsistemas o para asignar equipos
comunes a un subsistema.
 Los puntos de administración permiten
integrar los demás subsistemas y manejar el
sistema de cableado estructurado de un
forma sencilla y organizada.
 Las conexiones cruzadas son hechas con
jumpers wire o patch cords.

21. 21
Área dentro de una construcción donde los
sistemas de telecomunicaciones son
alojados junto con las terminaciones
mecánicas de una o mas partes del
sistema de alambrado de
telecomunicaciones.
SUBSISTEMA DE EQUIPOS Ó CUARTO DE
MÁQUINAS (MDF)

22. 22
BACKBONE DE CAMPUS
Incluye el cableado y los
equipos utilizados para conectar
dos o más edificios dentro de
una zona determinada
(CAMPUS).

23. 23
BACKBONE ESTRELLA (EIA/TIA 568 A)
Distribuidores
intermedios
Backbone
Cableado
Backbone
Distribuidor Principal
conexión Cruzada
Gabinetes de telecomunicaciones
SUBSISTEMAS DE CABLEADO
ESTRUCTURADO

24. 24
APLICACIONES DE CABLEADO
ESTRUCTURADO
 Voz y Teléfonos
 Comunicaciones de Datos
 Redes de Area Local
 Vídeo
 Sistemas de seguridad
 Otros sistemas de Señalización

25. 25
COMPONENTES DE CABLEADO
ESTRUCTURADO
A. Medios Físicos.
B. Dispositivos de Interconexión.
C. Conectores PLUG y JACKS.
D. Adaptadores.
E. Equipos Electrónicos de transmisión.
F. Protecciones Eléctricas.
G. Accesorios y Herramientas.

26. 26
COMPONENTES DE CABLEADO
ESTRUCTURADO
A. MEDIOS FÍSICOS.
 La norma 568-A reconoce 3 medios diferentes:
Cable UTP, Cable STP y Fibra Óptica
• Par de cobre trenzado: Red de distribución
horizontal
• Pares trenzados y fibras ópticas: Red de
distribución vertical o backbone (Espina dorsal)

27. 28
Cable UTP
 Unshielded Twister Pair (Par trenzado no blindado)
 Señales telefónicas hasta 100 Khz.
 Manejo e instalación sencillo, fácil y económico
 A altas velocidades puede ser vulnerable a interferencia
electromagnéticas debido a que la información que corre por
un cable de cobre a altas velocidades, tiende a desprenderse
del núcleo (“Efecto de piel”)
 No se necesita sistema de tierra, basta con aterrizar los
gabinetes
 Se debe considerar una buena canalización que pueda aislar
las interferencias.
COMPONENTES DE CABLEADO
ESTRUCTURADO

28. 29
UTP Categoría 3
 Soporta hasta 16 MHz para uso con transmisiones de
voz y de datos de baja velocidad tipo asincrónicas, o
aplicaciones de datos de velocidad media: Token Ring de
4 Mbps o Ethernet de 10 Mbps.
UTP Categoría 4
 Soporta hasta 20 MHz para uso con transmisiones de
voz y datos hasta 16 Mbps (Token Ring de 16 Mbps y
Ethernet)
 Alto rechazo a la diafonía y baja atenuación.
COMPONENTES DE CABLEADO
ESTRUCTURADO

29. 30
UTP Categoría 5
 Hasta 100 MHz para aplicaciones de mas de 100 Mbps.
 Aplicaciones de voz y redes LAN, con las velocidades
requeridas en aplicaciones de ATM y Fast-Ethernet.
 Es el sistema de mejor rendimiento en la actualidad.
UTP Categoría 5E y 6
 GigaSPEED (Anixter niveles 6 y 7)
 GigaEthernet a 1 Gbps y ATM a 1.2 Gbps y 2.4 Gbps
 Soporta los 77 canales (550 Mhz) de vídeo analógico de
banda ancha
 No estandarizado (ANSI/TIA/EIA 568 y TSB36 solo
define UTP hasta categoría 5E)
 Categoría 6 a 200 y 250 Mhz y Categoría 7 a 600 Mhz
 El estándar de conectores es a 100 Mhz (cuello de
botella)
COMPONENTES DE CABLEADO
ESTRUCTURADO

30. 31
Cable STP
 Shielded Twisted Pair (Par trenzado blindado)
 Desarrollado para transmisión de datos
 Mayor protección a interferencias electromagnéticas.
 Grueso y difícil de introducir en tubos
 Aplicaciones de multimedia y datos superiores a 100
Mbps
Cable FTP
 Foiled Twister Pair (Par trenzado cubierto de una
pantalla de aluminio)
 Transmisión de datos hasta 100 Mhz en la categoría 5
 Mayor protección a interferencias electromagnéticas
COMPONENTES DE CABLEADO
ESTRUCTURADO

31. 32
Cable blindados SFTP
 Cable FTP con una malla de cobre o aluminio
 Opera a 100 Mhz en categoría 5
 Bien aterrizado ofrece inmunidad a las interferencias
electromagnéticas
Cable blindados SSTP
 Single Shielded Twisted Pair (Par trenzado con una
pantalla de aluminio independiente y una malla exterior
de cobre).
 Transmisión de datos hasta 600 Mhz
 Consta de cuatro pares blindados independientes con
pantallas de aluminio
COMPONENTES DE CABLEADO
ESTRUCTURADO

32. 33

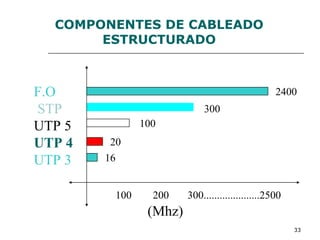

COMPONENTES DE CABLEADO
ESTRUCTURADO
F.O
STP
UTP 5
UTP 4
UTP 3
100 200 300.....................2500
(Mhz)
2400
300
100
20
16

33. 34
DISTANCIAS RECOMENDADAS DEL
CABLEADO VERTICAL
Según la distancia entre los MCC, ICC y HCC, se pueden utilizar diferentes tecnologías
LAN, p.ej para 2 km 100BaseFX, para 500m 100BaseFX, 1000BaseSX,10Base5.

34. 35

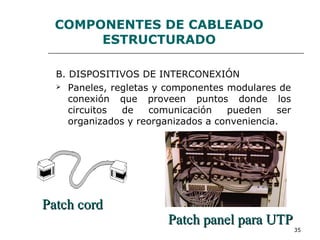

COMPONENTES DE CABLEADO
ESTRUCTURADO
B. DISPOSITIVOS DE INTERCONEXIÓN
 Paneles, regletas y componentes modulares de
conexión que proveen puntos donde los
circuitos de comunicación pueden ser
organizados y reorganizados a conveniencia.
Patch panel para UTPPatch panel para UTP
Patch cordPatch cord

35. 36
COMPONENTES DE CABLEADO
ESTRUCTURADO
C. CONECTORES PLUG Y JACKS
 Elementos utilizados para la unión de cables y la
conexión de equipos al sistema de cableado

36. 37
ELEMENTOS PASIVOS DE LA RED
Cables y
Conectores.

37. 38
LAS DOS FORMAS ESTÁNDAR DE
CABLEAR UN CONECTOR RJ45
(EIA/TIA568)

38. 39
CABLE UTP DIRECTO Y CRUZADO
1 2 3 4 5 6 7 8
Conect.
A
Blanco
Naranja
Naranja
Blanco
Verde
Azul
Blanc
o
Azul
Verde
Blanco
Marrón
Marrón
Conect.B
Blanco
Verde
Verde
Blanco
Naranja
Azul
Blanc
o
-Azul
Naranja
Blanco
Marrón
Marrón
3 6 1 4 5 2 7 8
Interfaces tipo “DTE”: host, router Interfaces tipo “DCE”: hub, switch
Cable directo: conector tipo A-conector tipo A, para interfaces diferentes, p.ej Pc-hub
Cable cruzado: conector tipo A-conector tipo B, para interfaces iguales, p.ej hub-hub
