Este documento explica conceptos básicos de geografía como el eje terrestre, las coordenadas geográficas, los paralelos y meridianos, y la latitud y longitud. También describe elementos de los mapas como las proyecciones, escalas y símbolos. Finalmente, menciona herramientas modernas para el estudio geográfico como imágenes satelitales y sistemas de información geográfica.

2. Línea imaginaria que
atraviesa el centro de la
Tierra, sobre la cual gira
nuestro planeta en su
movimiento de rotación.
EJE TERRESTRE

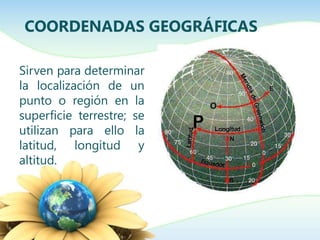

3. Sirven para determinar
la localización de un
punto o región en la
superficie terrestre; se
utilizan para ello la
latitud, longitud y
altitud.
COORDENADAS GEOGRÁFICAS

4. REPRESENTACIÓN
DE LA TIERRA
LÍNEAS
IMAGINARIAS
PARALELO
S
ECUADOR
(PARALEL
O 0º)
MERIDIANO
S
GREENWIC
H
(MERIDIAN
O 0º
COORDENADAS
GEOGRÁFICAS
LATITUD
Se mide
con
paralelos
NORTE
SUR
LONGITU
D
Se mide
con
meridiano
s
ESTE
OESTE
PROYECCIONES
CILÍNDRIC
A
CÓNICC
A
CENITAL
MAPAS
TIPOS
FÍSICOS
POLÍTICO
S
TEMÁTIC
OS
ELEMENTO
S
TÍTULO
LEYENDA
ESCALA
PARALEL
OS
MERIDIA
NOS
ROSA DE
LOS
VIENTOS
ESCALAS
NUMÉRIC
A
GRÁFICA

5. PARALELOS Y MERIDIANOS.
Los meridianos son líneas
imaginarias que unen los
polos. El Meridiano de
Greenwich es el meridiano
cero o principal.

6. Los paralelos son líneas
imaginarias que rodean la
Tierra y son paralelas al
Ecuador, que es el paralelo
principal.

8. LATITUD Y LONGITUD.
Latitud: Distancia de un punto
de la tierra al Ecuador que se
expresa en grados. Puede ser
norte o sur.

10. Longitud: Distancia de un punto de
la Tierra al meridiano de Greenwich
que se expresa en grados. Puede ser
longitud este y
longitud oeste.

12. Mide la distancia en
metros de un lugar
respecto al nivel del
mar.
ALTITUD

14. CARTAS GEOGRÁFICAS O MAPAS ESFERA O GLOBO TERRÁQUEO
HERRAMIENTAS DEL ESTUDIO
GEOGRÁFICO.
Representación planade la superficie terrestre
Modelo aescala tridimensional
de latierra

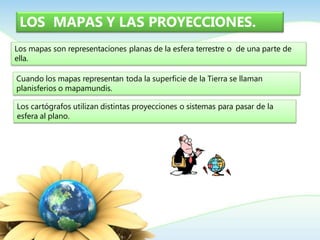

15. LOS MAPAS Y LAS PROYECCIONES.
Los mapas son representaciones planas de la esfera terrestre o de una parte de
ella.
Cuando los mapas representan toda la superficie de la Tierra se llaman
planisferios o mapamundis.
Los cartógrafos utilizan distintas proyecciones o sistemas para pasar de la
esfera al plano.

16. Croquis es un dibujo hecho sin medidas, en el que se explica a
grandes rasgos lo que se quiere representar.

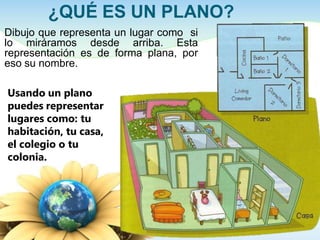

17. ¿QUÉ ES UN PLANO?
Dibujo que representa un lugar como si
lo miráramos desde arriba. Esta
representación es de forma plana, por
eso su nombre.
Usando un plano
puedes representar
lugares como: tu
habitación, tu casa,
el colegio o tu
colonia.

18. Plano es la representación gráfica a
una escala conveniente de una ciudad,
una máquina, una colonia, etc.

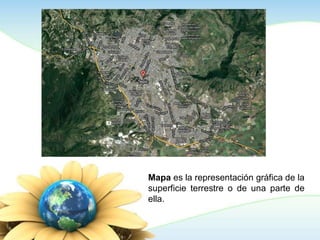

19. Mapa es la representación gráfica de la
superficie terrestre o de una parte de
ella.

20. PLANO MAPA

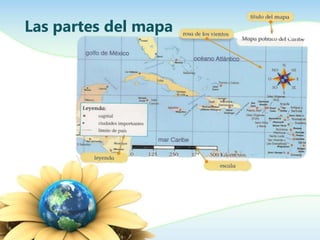

21. Las partes del mapa

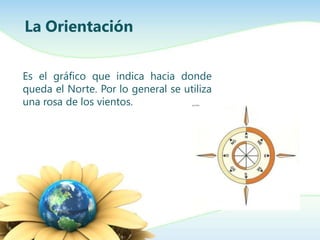

22. La Orientación
Es el gráfico que indica hacia donde
queda el Norte. Por lo general se utiliza
una rosa de los vientos.

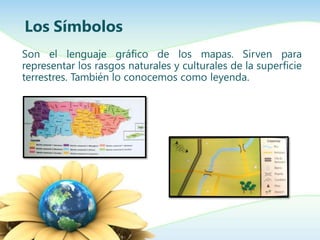

24. Los Símbolos
Son el lenguaje gráfico de los mapas. Sirven para
representar los rasgos naturales y culturales de la superficie
terrestres. También lo conocemos como leyenda.

25. ESCALAS

26. La Escala Gráfica
Se simboliza con una gráfica o segmento de recta dividida en unidades.

27. Escrita con números sin especificar unidad.
El primero representa e mapa y el segundo la superficie representada;
por ejemplo 1:50 000, se lee “uno es a cincuenta mil”, significa que un
centímetro del mapa equivale a 50 000 cm. en el terreno, o sea 0.5 km.
Escala numérica

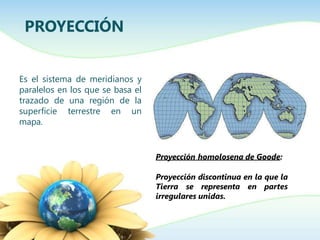

28. Es el sistema de meridianos y
paralelos en los que se basa el
trazado de una región de la
superficie terrestre en un
mapa.
PROYECCIÓN
Proyección homolosena de Goode:
Proyección discontinua en la que la
Tierra se representa en partes
irregulares unidas.

29. PROYECCIÓN
CILÍNDRICA
PROYECCIÓN
CÓNICA
PROYECCIÓN
AZIMUTAL

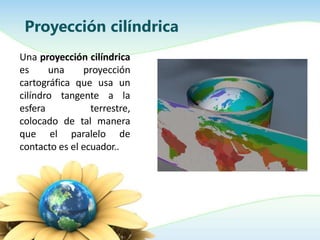

30. Una proyección cilíndrica
es una proyección
cartográfica que usa un
cilíndro tangente a la
esfera terrestre,
colocado de tal manera
que el paralelo de
contacto es el ecuador..
Proyección cilíndrica

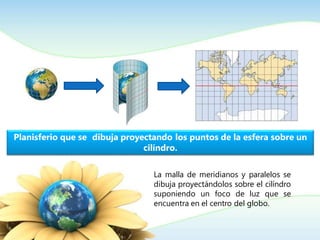

31. La malla de meridianos y paralelos se
dibuja proyectándolos sobre el cilíndro
suponiendo un foco de luz que se
encuentra en el centro del globo.
Planisferio que se dibuja proyectando los puntos de la esfera sobre un
cilíndro.

32. Proyección cónica

33. Proyección azimutal

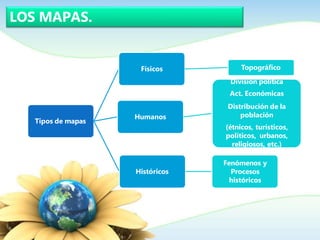

34. LOS MAPAS.
Tipos de mapas
Físicos Topográfico
Humanos
División política
Act. Económicas
Distribución de la
población
(étnicos, turísticos,
políticos, urbanos,
religiosos, etc.)
Históricos
Fenómenos y
Procesos
históricos

35. Los mapas
Llamados también
cartas geográficas,
son representaciones
gráficas de la
superficie de un
lugar.

36. Los mapas físicos
Los que representan los detalles y los accidentes
naturales como ríos, mares y montañas.

37. Mapas políticos
Los que muestran la organización política de
un país o de un territorio.

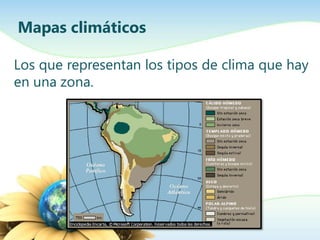

38. Mapas climáticos
Los que representan los tipos de clima que hay
en una zona.

39. Mapas topográficos
Los que muestran el relieve de un territorio, su
altitud, vegetación y otra.

40. Mapas temáticos
Brindan información detallada de algo en
particular.

41. Mapas pictóricos
Destacan en colores o símbolos elementos que
se quieren resaltar.

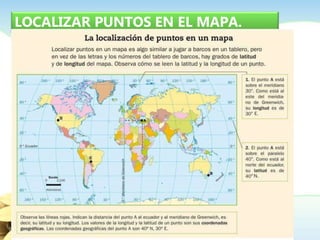

42. LOCALIZAR PUNTOS EN EL MAPA.

43. ¿CÓMO SE LEE UN MAPA?
Rosa de los
vientos.
Escala
En los mapa aparecen una serie de elementos que ayudan a su comprensión. Estos
elementos son: el título, la rosa de los vientos, las coordenadas geográficas y la leyenda.
La leyenda recoge el significado de los signos que se utilizan en el mapa. Estos signos
pueden estar representados mediantes colores y/o símbolos.
Leyenda

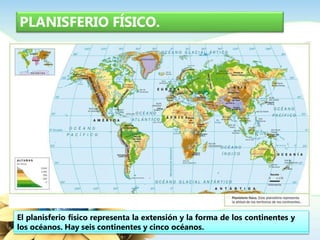

44. PLANISFERIO FÍSICO.
El planisferio físico representa la extensión y la forma de los continentes y
los océanos. Hay seis continentes y cinco océanos.

45. PLANISFÉRIO POLÍTICO.
El planisferio político es un mapa en el que están representados la
localización, la extensión y los límites de todos los países del mundo.

46. Los avances
tecnológicos han
permitido al
geógrafo hacer uso
de herramientas
facilitadoras de su
trabajo, como las
fotografías aéreas.
Uso de las TIC en el estudio de la
superficie terrestre

47. Imagen satelital

48. SIG
SISTEMA DE INFORMACIÓN GEOGRÁFICA
Es cualquier sistema de
información que permite a
los usuarios crear consultas
interactivas, analizar
información espacial, editar
datos, mapas y presentar los
resultados de todas estas
operaciones.

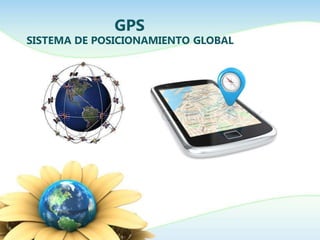

49. GPS
SISTEMA DE POSICIONAMIENTO GLOBAL

50. 1) QUIROGA VENEGAS LUCÍA, ACOSTA MILIÁN GENOVEVA.
(2013). GEOGRAFÍA . MÉXICO: ST BACHILLERATO.
2) EVA HILDA RODRÍGUEZ. (2012). TIPOS DE MAPAS. 19
SEPTIEMBRE 2014, DE SLIDESHARE SITIO WEB:
HTTP://GOO.GL/9MLXEQ
3) EVAHILDA RODRIGUEZ. (2012). LOS ELEMENTOS DE UN
MAPA. 2014, DE SLIDESHARE SITIO WEB:
HTTP://GOO.GL/HFDR7O
4) EDPARRAZ. (2008). MAPAS Y PLANOS. 2014, DE
SLIDESHARE SITIO WEB: HTTP://GOO.GL/EI3CJ4
REFERENCIAS BIBLIOGRÁFICAS.
