1. Recursos geográficos
Ing. Zoraida Guadalupe Martínez Alvarado

2. GEODESIA
Ciencia auxiliar encargada de determinar la
forma y las magnitudes de la tierra
Ing. Zoraida Guadalupe Martínez Alvarado, M.E.

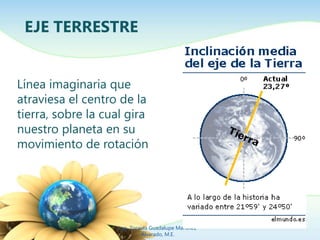

3. Línea imaginaria que
atraviesa el centro de la
tierra, sobre la cual gira
nuestro planeta en su
movimiento de rotación
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.
EJE TERRESTRE

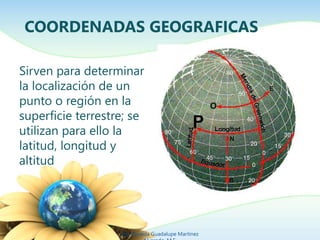

4. Sirven para determinar
la localización de un
punto o región en la
superficie terrestre; se
utilizan para ello la
latitud, longitud y
altitud
Ing. Zoraida Guadalupe Martínez
COORDENADAS GEOGRAFICAS

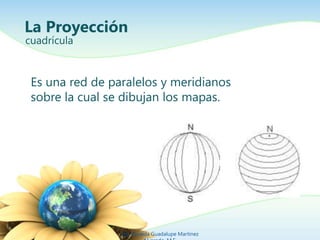

5. Es una red de paralelos y meridianos
sobre la cual se dibujan los mapas.
La Proyección
cuadrícula
Ing. Zoraida Guadalupe Martínez

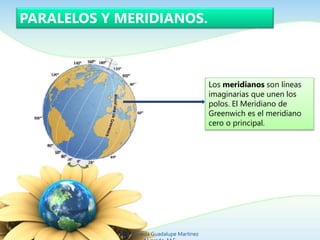

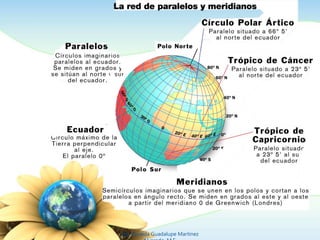

6. PARALELOS Y MERIDIANOS.
Los meridianos son líneas
imaginarias que unen los
polos. El Meridiano de
Greenwich es el meridiano
cero o principal.
Ing. Zoraida Guadalupe Martínez

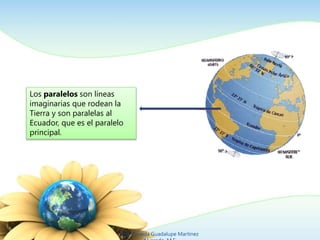

7. Los paralelos son líneas
imaginarias que rodean la
Tierra y son paralelas al
Ecuador, que es el paralelo
principal.
Ing. Zoraida Guadalupe Martínez

8. Ing. Zoraida Guadalupe Martínez

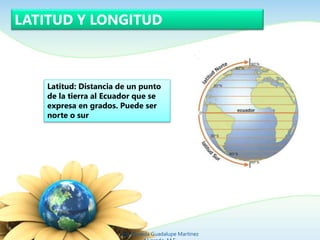

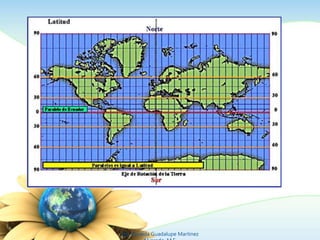

9. LATITUD Y LONGITUD
Latitud: Distancia de un punto
de la tierra al Ecuador que se
expresa en grados. Puede ser
norte o sur
Ing. Zoraida Guadalupe Martínez

10. Ing. Zoraida Guadalupe Martínez

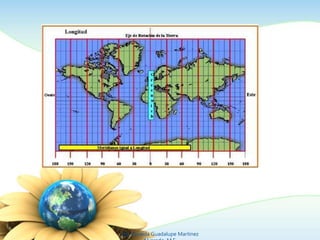

11. Longitud: Distancia de un punto de
la Tierra al meridiano de
Greenwich que se expresa en
grados. Puede ser longitud este y
longitud oeste.
Ing. Zoraida Guadalupe Martínez

12. Ing. Zoraida Guadalupe Martínez

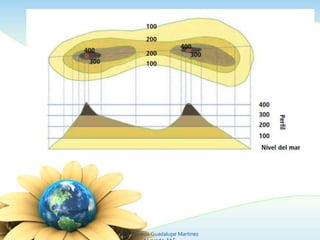

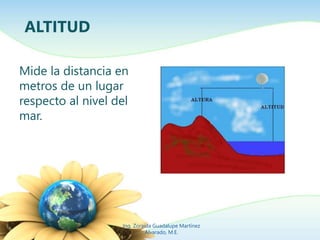

13. Mide la distancia en
metros de un lugar
respecto al nivel del
mar.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.
ALTITUD

14. Ing. Zoraida Guadalupe Martínez

15. CARTAS GEOGRAFICAS O MAPAS
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.
ESFERA O GLOBO TERRÁQUEO
HERRAMIENTAS DEL ESTUDIO
GEOGRAFICO
Representación plana de la superficie terrestre
Modelo a escala tridimensional
de la tierra

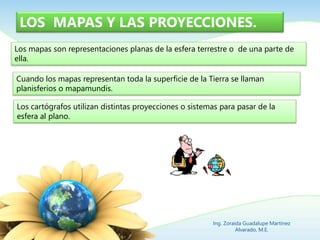

16. LOS MAPAS Y LAS PROYECCIONES.
Los mapas son representaciones planas de la esfera terrestre o de una parte de
ella.
Cuando los mapas representan toda la superficie de la Tierra se llaman
planisferios o mapamundis.
Los cartógrafos utilizan distintas proyecciones o sistemas para pasar de la
esfera al plano.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

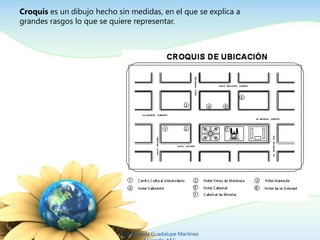

17. Croquis es un dibujo hecho sin medidas, en el que se explica a
grandes rasgos lo que se quiere representar.
Ing. Zoraida Guadalupe Martínez

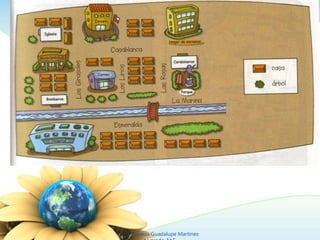

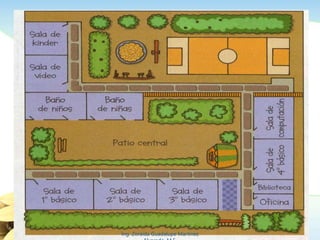

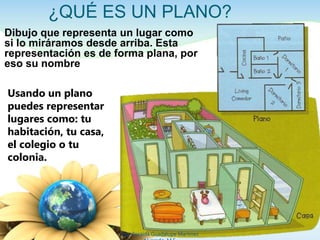

18. ¿QUÉ ES UN PLANO?
Dibujo que representa un lugar como
si lo miráramos desde arriba. Esta
representación es de forma plana, por
eso su nombre
Usando un plano
puedes representar
lugares como: tu
habitación, tu casa,
el colegio o tu
colonia.
Ing. Zoraida Guadalupe Martínez

19. Ing. Zoraida Guadalupe Martínez

20. Ing. Zoraida Guadalupe Martínez

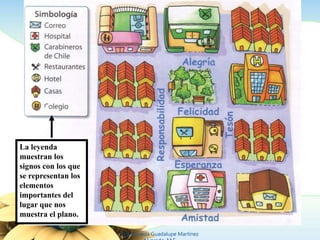

21. La leyenda
muestran los
signos con los que
se representan los
elementos
importantes del
lugar que nos
muestra el plano.
Ing. Zoraida Guadalupe Martínez

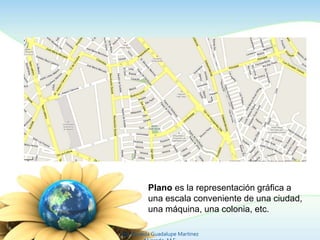

22. Plano es la representación gráfica a
una escala conveniente de una ciudad,
una máquina, una colonia, etc.
Ing. Zoraida Guadalupe Martínez

23. Mapa es la representación gráfica de la
superficie terrestre o de una parte de
ella.
Ing. Zoraida Guadalupe Martínez

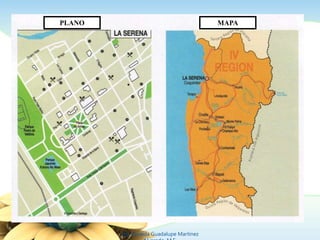

24. PLANO MAPA
Ing. Zoraida Guadalupe Martínez

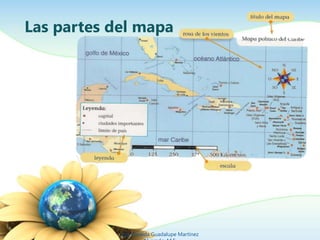

25. Las partes del mapa
Ing. Zoraida Guadalupe Martínez

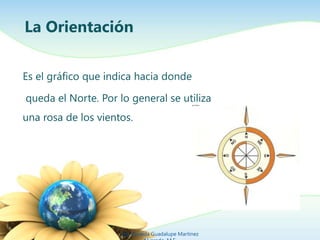

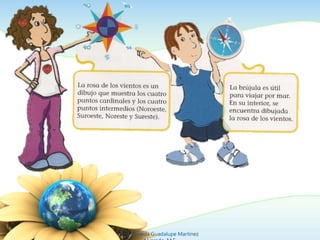

26. La Orientación
Es el gráfico que indica hacia donde
queda el Norte. Por lo general se utiliza
una rosa de los vientos.
Ing. Zoraida Guadalupe Martínez

27. Ing. Zoraida Guadalupe Martínez

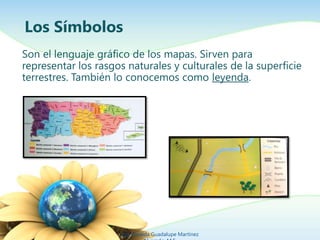

28. Los Símbolos
Son el lenguaje gráfico de los mapas. Sirven para
representar los rasgos naturales y culturales de la superficie
terrestres. También lo conocemos como leyenda.
Ing. Zoraida Guadalupe Martínez

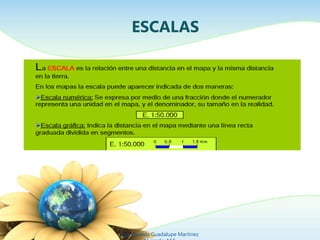

29. ESCALAS
Ing. Zoraida Guadalupe Martínez

30. La Escala Gráfica
Ing. Zoraida Guadalupe Martínez
Se simboliza con una gráfica o segmento de recta dividida en unidades.

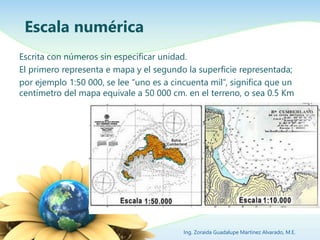

31. Escrita con números sin especificar unidad.
El primero representa e mapa y el segundo la superficie representada;
por ejemplo 1:50 000, se lee “uno es a cincuenta mil”, significa que un
centímetro del mapa equivale a 50 000 cm. en el terreno, o sea 0.5 Km
Ing. Zoraida Guadalupe Martínez Alvarado, M.E.
Escala numérica

32. Es el sistema de meridianos y
paralelos en los que se basa el
trazado de una región de la
superficie terrestre en un mapa
Ing. Zoraida Guadalupe Martínez Alvarado, M.E.
PROYECCIÓN
Proyección homolosena de Goode:
proyección discontinua en la que la
Tierra se representa en partes
irregulares unidas.

33. Ing. Zoraida Guadalupe Martínez

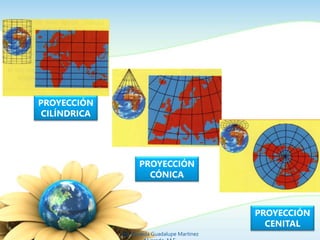

34. PROYECCIÓN
CILÍNDRICA
PROYECCIÓN
CÓNICA
PROYECCIÓN
CENITAL
Ing. Zoraida Guadalupe Martínez

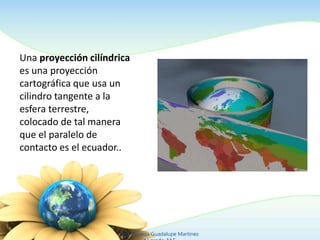

35. Una proyección cilíndrica
es una proyección
cartográfica que usa un
cilindro tangente a la
esfera terrestre,
colocado de tal manera
que el paralelo de
contacto es el ecuador..
Ing. Zoraida Guadalupe Martínez

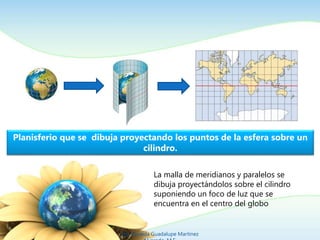

36. La malla de meridianos y paralelos se
dibuja proyectándolos sobre el cilindro
suponiendo un foco de luz que se
encuentra en el centro del globo
Planisferio que se dibuja proyectando los puntos de la esfera sobre un
cilindro.
Ing. Zoraida Guadalupe Martínez

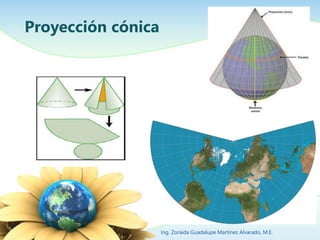

37. Proyección cónica
Ing. Zoraida Guadalupe Martínez Alvarado, M.E.

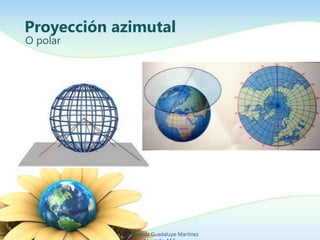

38. Proyección azimutal
Ing. Zoraida Guadalupe Martínez
O polar

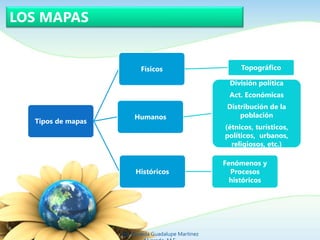

39. LOS MAPAS
Tipos de mapas
Físicos Topográfico
Humanos
División política
Act. Económicas
Distribución de la
población
(étnicos, turísticos,
políticos, urbanos,
religiosos, etc.)
Históricos
Fenómenos y
Procesos
históricos
Ing. Zoraida Guadalupe Martínez

40. Ing. Zoraida Guadalupe Martínez

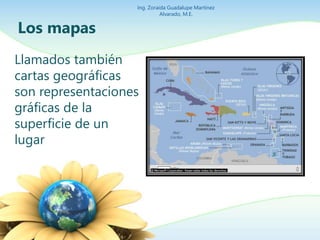

41. Los mapas
Llamados también
cartas geográficas
son representaciones
gráficas de la
superficie de un
lugar
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

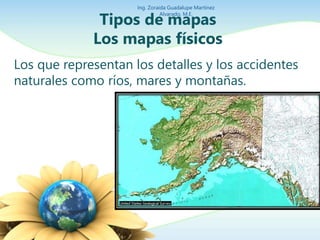

42. Tipos de mapas
Los mapas físicos
Los que representan los detalles y los accidentes
naturales como ríos, mares y montañas.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

43. Mapas políticos
Los que muestran la organización política de
un país o de un territorio.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

44. Mapas climáticos
Los que representan los tipos de clima que hay
en una zona.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

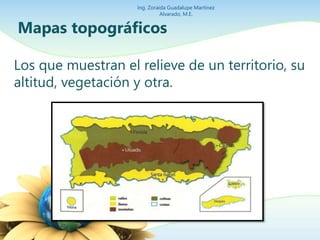

45. Mapas topográficos
Los que muestran el relieve de un territorio, su
altitud, vegetación y otra.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

46. Mapas temáticos
Brindan información detallada de algo en
particular.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

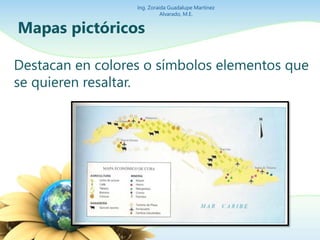

47. Mapas pictóricos
Destacan en colores o símbolos elementos que
se quieren resaltar.
Ing. Zoraida Guadalupe Martínez
Alvarado, M.E.

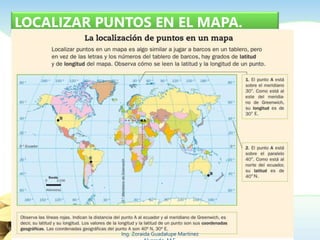

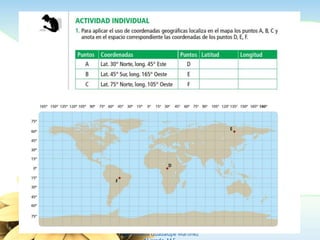

48. LOCALIZAR PUNTOS EN EL MAPA.
Ing. Zoraida Guadalupe Martínez

49. Ing. Zoraida Guadalupe Martínez

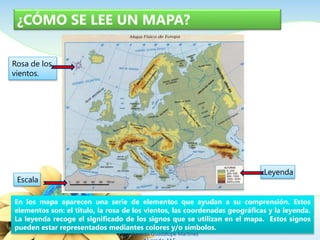

50. ¿CÓMO SE LEE UN MAPA?
Rosa de los
vientos.
Escala
En los mapa aparecen una serie de elementos que ayudan a su comprensión. Estos
elementos son: el título, la rosa de los vientos, las coordenadas geográficas y la leyenda.
La leyenda recoge el significado de los signos que se utilizan en el mapa. Estos signos
pueden estar representados mediantes colores y/o símbolos.
Leyenda
Ing. Zoraida Guadalupe Martínez

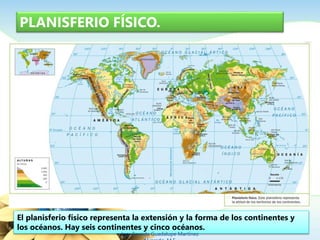

51. PLANISFERIO FÍSICO.
El planisferio físico representa la extensión y la forma de los continentes y
los océanos. Hay seis continentes y cinco océanos.
Ing. Zoraida Guadalupe Martínez

52. PLANISFÉRIO POLÍTICO.
El planisferio político es un mapa en el que están representados la
localización, la extensión y los límites de todos los países del mundo.
Ing. Zoraida Guadalupe Martínez

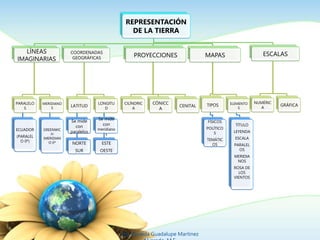

53. REPRESENTACIÓN
DE LA TIERRA
LÍNEAS
IMAGINARIAS
PARALELO
S
ECUADOR
(PARALEL
O 0º)
MERIDIANO
S
GREENWIC
H
(MERIDIAN
O 0º
COORDENADAS
GEOGRÁFICAS
LATITUD
Se mide
con
paralelos
NORTE
SUR
LONGITU
D
Se mide
con
meridiano
s
ESTE
OESTE
PROYECCIONES
CILÍNDRIC
A
CÓNICC
A
CENITAL
MAPAS
TIPOS
FÍSICOS
POLÍTICO
S
TEMÁTIC
OS
ELEMENTO
S
TÍTULO
LEYENDA
ESCALA
PARALEL
OS
MERIDIA
NOS
ROSA DE
LOS
VIENTOS
ESCALAS
NUMÉRIC
A
GRÁFICA
Ing. Zoraida Guadalupe Martínez

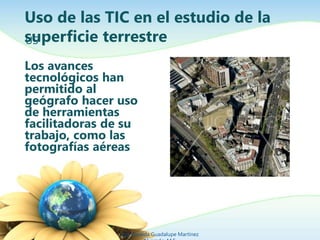

54. Uso de las TIC en el estudio de la
superficie terrestre
Los avances
tecnológicos han
permitido al
geógrafo hacer uso
de herramientas
facilitadoras de su
trabajo, como las
fotografías aéreas
Ing. Zoraida Guadalupe Martínez
US

55. Ing. Zoraida Guadalupe Martínez

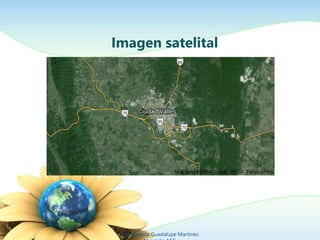

Imagen satelital

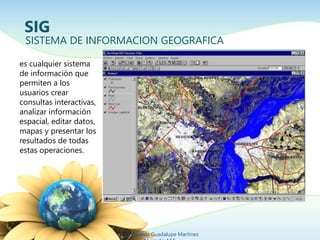

56. SIG
Ing. Zoraida Guadalupe Martínez
SISTEMA DE INFORMACION GEOGRAFICA
es cualquier sistema
de información que
permiten a los
usuarios crear
consultas interactivas,
analizar información
espacial, editar datos,
mapas y presentar los
resultados de todas
estas operaciones.

57. GPS
Ing. Zoraida Guadalupe Martínez
SISTEMA DE POSICIONAMIENTO GLOBAL

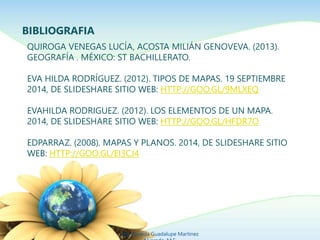

58. QUIROGA VENEGAS LUCÍA, ACOSTA MILIÁN GENOVEVA. (2013).
GEOGRAFÍA . MÉXICO: ST BACHILLERATO.
EVA HILDA RODRÍGUEZ. (2012). TIPOS DE MAPAS. 19 SEPTIEMBRE
2014, DE SLIDESHARE SITIO WEB: HTTP://GOO.GL/9MLXEQ
EVAHILDA RODRIGUEZ. (2012). LOS ELEMENTOS DE UN MAPA.
2014, DE SLIDESHARE SITIO WEB: HTTP://GOO.GL/HFDR7O
EDPARRAZ. (2008). MAPAS Y PLANOS. 2014, DE SLIDESHARE SITIO
WEB: HTTP://GOO.GL/EI3CJ4
BIBLIOGRAFIA
Ing. Zoraida Guadalupe Martínez
