1. GLOBAL SYSTEM FOR MOBILE
COMMUNICATIONS (GSM)
El sistema GSM es un sistema celular digital
que fue creado para constituir un estándar
Pan-Europeo. Inicio su desarrollo en 1982 y la
primera versión comercial estuvo lista en 1991.
Debido a que fue diseñada por representantes
de diversos países es considerada como un
estándar en más de 60 países.

2. CARACTERISTICAS
Las principales características del sistema GSM son
las siguientes:
•Comunicación vocal de buena calidad
•Facilidad de introducción de nuevos servicios.
•Disponibilidad de unidades pequeñas.

3. CARACTERISTICAS
•Terminal
•Bandas de Frecuencia:
890-915 MHz en el sentido MS-BS (Uplink)
935-960 MHz en el sentido BS-MS (Downlink)
•Mecanismo de dispersión espectral Slow Frecuency
Hopping (SFH:217 saltos/segundo).

4. ESPECIFICACIONES TECNICAS
Frecuencia de transmisión (MHz)
Móvil - Base 890-915
Base Móvil 935-960
Tipo de acceso múltiple TDMA
Método duplexado FDD
Ancho de banda por radiocanal 200KHz
N° de canales de tráfico por radiocanal 8
N° total de canales de tráfico 1000
Canal vocal
Tipo de modulación GMSK
Veloc. Tx / Desviación de Frecuencia 270,8 Kb/s
Tipo de VOCODER 13 Kb/s
Canal de Servicio
Tipo de Modulación GMSK
Velocidad de Transmisión 270 Kb/s (NRZ)

5. Um
BS MSC
BSC
VLR
HLR EIR
AUC
PSTN
BTS
MODELO DEL SISTEMA GSM
BS
Centro de
Autenticación
Registro de identidad
de equipo
Registro de ubicación
de origen
Registro de ubicación
de visitantes
Estación de
Transceptor base
Controlador de
Est. base
Centro de conmutación de
servicios móviles

6. SERVICIOS DE ABONADO GSM
1.-Servicios Básicos
• Servicios de telefonía
• Servicios de portador
2.-Servicios complementarios

7. SERVICIOS DE ABONADO GSM
Servicios de telefonía
•Telefonía normal
•DTMF
•Llamadas de emergencia
•Facsímil grupo 3
•Servicios de mensajes cortos-SMS
Correo de voz
Correo de Fax

8. SERVICIOS DE BASICOS GSM
Servicios de Portador
•Tráfico a las redes públicas de datos con
conmutación de paquetes,
Los servicios de paquetes respaldan datos
síncronos a velocidades de1200, 2400, 4800 y
9600 kbits/s.
•Servicio PAD
Ensamblaje y desensamblaje de paquetes básico.
Se respaldan velocidades asíncronas entre 300 y
9600 Kbit/s

9. SERVICIOS
COMPLEMENTARIOS GSM
•Transferencia de llamadas
•Restricción de llamadas salientes
•Restricción de llamadas entrantes
Aviso de cargo
Retención de llamadas
Llamada en espera
Servicio multipartita
Presentación/restricción de identificación línea de
origen.
•Grupo de usuario cerrado

10. INTERFAZ RADIO GSM
Interfaz de radio es el nombre general de la
conexión entre el móvil (MU) y la estación del
transceptor base (BTS).
Utiliza el concepto TDMA con una trama TDMA por
cada frecuencia de portadora. Cada trama consta
de ocho intervalos de tiempo (TS).
La dirección desde la BTS hacia la MU se define
como enlace descendente y la dirección opuesta
como enlace ascendente.

11. INTERFAZ RADIO GSM
•Sistema Dúplex con espaciado entre canales de
45 MHz.
•Ancho de banda de radiocanal : 200 KHz.
125 radiocanales bidireccionales disponibles.
•Cada radiocanal soporta 8 usuarios. (8 señales
multiplexadas en el tiempo, 8 slots por radiocanal.
•Los canales radio se numeran de 0 a 124.
•El canal 0 es utilizado como banda de guarda
entre GSM y otros sistemas.

12. Canal
0
Canal
1
Canal
124
Canal
1
Canal
124
Canal
0
CANALIZACIÓN GSM
SEPARACIÓN ENTRE CANALES : 45 MHz
ENLACE ASCENDENTE ENLACE DESCENDENTE
25 MHz 25 MHz
200 KHz 200 KHz

13. ESTRUCTURA DE TRAMAS
0 1 2 3 4 5 6 7
0 1 2 24 25
0 1 2 49 50
0 1 2 2045 2046 2047
26 TRAMAS = 120 ms
51 MULTITRAMAS
HIPERTRAMA
3 horas, 28 min, 53 s, 760 ms
8 TIME SLOTS = 4.615 ms
TRAMA
SUPERTRAMA
MULTITRAMA

14. CONCEPTO DE CANAL
CANAL FÍSICO:
Se denomina así a un intervalo de tiempo de
una trama TDMA en una portadora.
Existen 8 canales físicos por cada portadora,
canales 0-7 ( intervalos de tiempo 0-7)
CANAL LÓGICO:
Es una combinación ordenada de ráfagas
dentro de una estructura de trama.

15. CANALES LÓGICOS
1.-Canales de tráfico.
• De velocidad total
• De velocidad media
2.-Canales de control.
• Canales de transmisión, BCH
• Canales de control comunes, CCCH
• Canales de control dedicados, DCCH

16. RÁFAGAS
Se denomina ráfaga al formato de información
transmitido durante un intervalo de tiempo en la
trama TDMA.
TIPOS :
• Ráfaga normal
• Ráfaga de corrección de frecuencias
• Ráfaga de sincronización
• Ráfaga de acceso
• Ráfaga Ficticia

17. Ráfaga Normal
•Los 3 bit de inicio y cola (T bits) sirven para
inicializar el igualador.
•S (stealing flag) indicada si la ráfaga transporta
información de control urgente en lugar de
información de usuario.
•Existen un total de 8 secuencias de
sincronización diferentes.
Ráfaga de 148 bits = 546.12 s
CODED DATA
57 bits
SECUENCIA
SINCRONISMO
26 bits
T
3 bits
T
3 bits
S
1bit
S
1bit
CODED DATA
57 bits

18. Ráfaga de corrección de frecuencias
(Enlace Descendente)
•Transmite un tono puro desplazado de la
frecuencia de portadora 67.7 KHz.
•Permite encontrar y demodular la ráfaga de
sincronización temporal del sistema.
•Permite la sincronización del móvil al reloj maestro
del sistema (ajuste fino al receptor del sistema).
SECUENCIA TODO ‘0’
142 bits
T
3 bits
T
3 bits
Ráfaga de 148 bits = 546.12 s

19. Ráfaga de Sincronización
(Enlace Descendente)
•Primera ráfaga que detecta el sistema.
•La secuencia de entrenamiento es única para el
sistema y de mayor duración (facilita el
sincronismo).
• Los bits codificados contienen:
Identificador estación base.
Identificadores de Trama multitrama y supertrama
para sincronización.
Ráfaga de 148 bits = 546.12 s
CODED DATA
39 bits
SECUENCIA
SINCRONISMO
64 bits
T
3 bits
T
3 bits
S
1bit
S
1bit
CODED DATA
39 bits

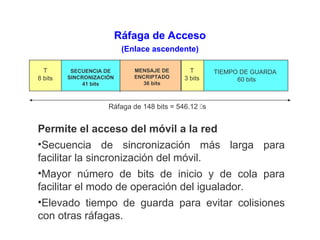

20. Ráfaga de Acceso
(Enlace ascendente)
Permite el acceso del móvil a la red
•Secuencia de sincronización más larga para
facilitar la sincronización del móvil.
•Mayor número de bits de inicio y de cola para
facilitar el modo de operación del igualador.
•Elevado tiempo de guarda para evitar colisiones
con otras ráfagas.
Ráfaga de 148 bits = 546.12 s
SECUENCIA DE
SINCRONIZACIÓN
41 bits
MENSAJE DE
ENCRIPTADO
36 bits
T
8 bits
TIEMPO DE GUARDA
60 bits
T
3 bits
