El documento describe la tecnología GSM (Sistema Global para las Comunicaciones Móviles), un estándar de segunda generación (2G) que permite la comunicación móvil digital y es el más utilizado a nivel mundial. Se detallan sus características, como la capacidad de roaming internacional, y su arquitectura de red que incluye la división de frecuencias y el uso de estaciones base para la transmisión de voz y datos. También se menciona su adopción en América Latina, donde la mayoría de los celulares operan bajo este estándar, y el rol de la GSMA en la representación de los operadores móviles a nivel global.

1. Integrantes:
Jose Gerardo Silva Guerrero
Jonatan Uriel Osalde Luna

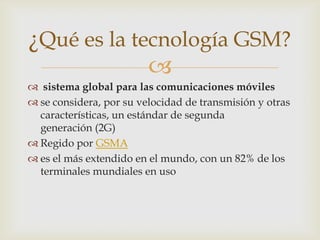

2. ¿Qué es la tecnología GSM?

 sistema global para las comunicaciones móviles
 se considera, por su velocidad de transmisión y otras
características, un estándar de segunda
generación (2G)
 Regido por GSMA
 es el más extendido en el mundo, con un 82% de los
terminales mundiales en uso

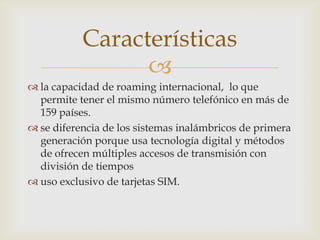

3. Características

 la capacidad de roaming internacional, lo que
permite tener el mismo número telefónico en más de
159 países.
 se diferencia de los sistemas inalámbricos de primera
generación porque usa tecnología digital y métodos
de ofrecen múltiples accesos de transmisión con
división de tiempos
 uso exclusivo de tarjetas SIM.

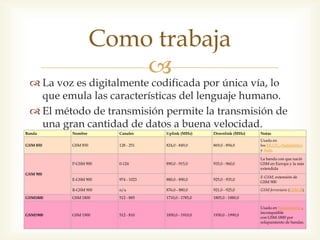

4. Como trabaja

 La voz es digitalmente codificada por única vía, lo
que emula las características del lenguaje humano.
 El método de transmisión permite la transmisión de
una gran cantidad de datos a buena velocidad.
Banda Nombre Canales Uplink (MHz) Downlink (MHz) Notas
Usada en
GSM 850 GSM 850 128 - 251 824,0 - 849,0 869,0 - 894,0 los EE.UU., Sudamérica
y Asia.
La banda con que nació
P-GSM 900 0-124 890,0 - 915,0 935,0 - 960,0 GSM en Europa y la más
extendida
GSM 900
E-GSM, extensión de
E-GSM 900 974 - 1023 880,0 - 890,0 925,0 - 935,0
GSM 900
R-GSM 900 n/a 876,0 - 880,0 921,0 - 925,0 GSM ferroviario (GSM-R).
GSM1800 GSM 1800 512 - 885 1710,0 - 1785,0 1805,0 - 1880,0
Usada en Norteamérica,
incompatible
GSM1900 GSM 1900 512 - 810 1850,0 - 1910,0 1930,0 - 1990,0
con GSM-1800 por
solapamiento de bandas.

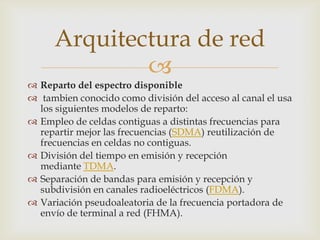

5. Arquitectura de red

 Reparto del espectro disponible
 tambien conocido como división del acceso al canal el usa
los siguientes modelos de reparto:
 Empleo de celdas contiguas a distintas frecuencias para
repartir mejor las frecuencias (SDMA) reutilización de
frecuencias en celdas no contiguas.
 División del tiempo en emisión y recepción
mediante TDMA.
 Separación de bandas para emisión y recepción y
subdivisión en canales radioeléctricos (FDMA).
 Variación pseudoaleatoria de la frecuencia portadora de
envío de terminal a red (FHMA).

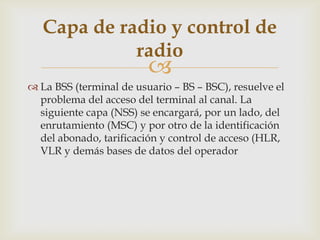

6. Capa de radio y control de
radio

 La BSS (terminal de usuario – BS – BSC), resuelve el
problema del acceso del terminal al canal. La
siguiente capa (NSS) se encargará, por un lado, del
enrutamiento (MSC) y por otro de la identificación
del abonado, tarificación y control de acceso (HLR,
VLR y demás bases de datos del operador

7. División en celdas:
estaciones base o BS

 Se colocan varias antenas en distintos puntos, las
cuales tienen reservado un rango de frecuencia para el
envió de los datos, que corresponde con un cierto
número de canales radioeléctricos. los canales
asignados a cada antena de la red del operador son
diferentes a los de las antenas contiguas, pero pueden
repetirse entre antenas no contiguas.
 se dota a las antenas de la electrónica de red necesaria
para comunicarse con un sistema central de control
 el conjunto de la antena con su electrónica y su enlace
con el resto de la red se llama estación base (BS, Base
Station)

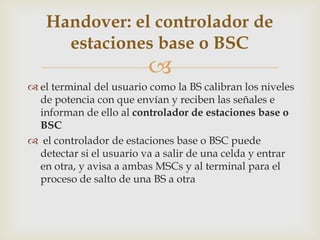

8. Handover: el controlador de
estaciones base o BSC

 el terminal del usuario como la BS calibran los niveles
de potencia con que envían y reciben las señales e
informan de ello al controlador de estaciones base o
BSC
 el controlador de estaciones base o BSC puede
detectar si el usuario va a salir de una celda y entrar
en otra, y avisa a ambas MSCs y al terminal para el
proceso de salto de una BS a otra

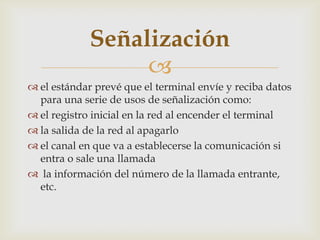

9. Señalización

 el estándar prevé que el terminal envíe y reciba datos
para una serie de usos de señalización como:
 el registro inicial en la red al encender el terminal
 la salida de la red al apagarlo
 el canal en que va a establecerse la comunicación si
entra o sale una llamada
 la información del número de la llamada entrante,
etc.

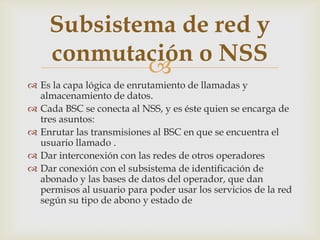

10. Subsistema de red y
conmutación o NSS

 Es la capa lógica de enrutamiento de llamadas y
almacenamiento de datos.
 Cada BSC se conecta al NSS, y es éste quien se encarga de
tres asuntos:
 Enrutar las transmisiones al BSC en que se encuentra el
usuario llamado .
 Dar interconexión con las redes de otros operadores
 Dar conexión con el subsistema de identificación de
abonado y las bases de datos del operador, que dan
permisos al usuario para poder usar los servicios de la red
según su tipo de abono y estado de

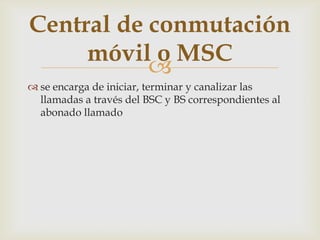

11. Central de conmutación
móvil o MSC

 se encarga de iniciar, terminar y canalizar las
llamadas a través del BSC y BS correspondientes al
abonado llamado

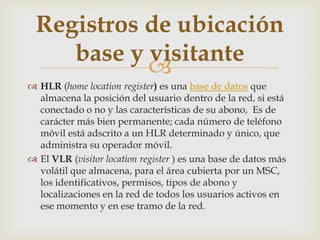

12. Registros de ubicación
base y visitante

 HLR (home location register) es una base de datos que
almacena la posición del usuario dentro de la red, si está
conectado o no y las características de su abono, Es de
carácter más bien permanente; cada número de teléfono
móvil está adscrito a un HLR determinado y único, que
administra su operador móvil.
 El VLR (visitor location register ) es una base de datos más
volátil que almacena, para el área cubierta por un MSC,
los identificativos, permisos, tipos de abono y
localizaciones en la red de todos los usuarios activos en
ese momento y en ese tramo de la red.

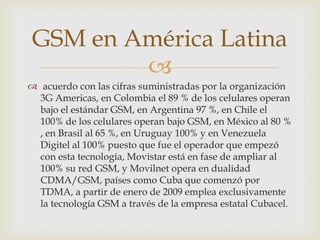

13. GSM en América Latina

 acuerdo con las cifras suministradas por la organización
3G Americas, en Colombia el 89 % de los celulares operan
bajo el estándar GSM, en Argentina 97 %, en Chile el
100% de los celulares operan bajo GSM, en México al 80 %
, en Brasil al 65 %, en Uruguay 100% y en Venezuela
Digitel al 100% puesto que fue el operador que empezó
con esta tecnología, Movistar está en fase de ampliar al
100% su red GSM, y Movilnet opera en dualidad
CDMA/GSM, países como Cuba que comenzó por
TDMA, a partir de enero de 2009 emplea exclusivamente
la tecnología GSM a través de la empresa estatal Cubacel.

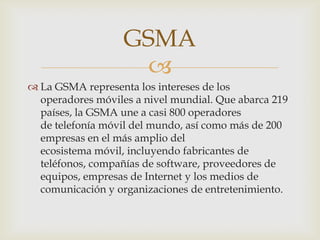

14. GSMA

 La GSMA representa los intereses de los
operadores móviles a nivel mundial. Que abarca 219
países, la GSMA une a casi 800 operadores
de telefonía móvil del mundo, así como más de 200
empresas en el más amplio del
ecosistema móvil, incluyendo fabricantes de
teléfonos, compañías de software, proveedores de
equipos, empresas de Internet y los medios de
comunicación y organizaciones de entretenimiento.

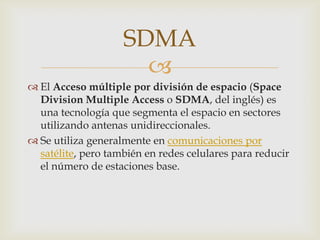

15. SDMA

 El Acceso múltiple por división de espacio (Space
Division Multiple Access o SDMA, del inglés) es
una tecnología que segmenta el espacio en sectores
utilizando antenas unidireccionales.
 Se utiliza generalmente en comunicaciones por
satélite, pero también en redes celulares para reducir
el número de estaciones base.

16. TDMA

 Mediante el uso de TDMA se divide un único canal
de frecuencia de radio en varias ranuras de tiempo
 A cada persona que hace una llamada se le asigna
una ranura de tiempo específica para la transmisión,
lo que hace posible que varios usuarios utilicen un
mismo canal simultáneamente sin interferir entre sí.

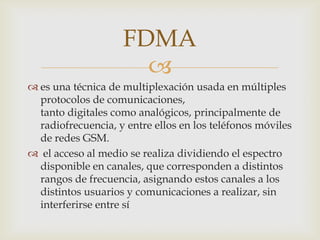

17. FDMA

 es una técnica de multiplexación usada en múltiples
protocolos de comunicaciones,
tanto digitales como analógicos, principalmente de
radiofrecuencia, y entre ellos en los teléfonos móviles
de redes GSM.
 el acceso al medio se realiza dividiendo el espectro
disponible en canales, que corresponden a distintos
rangos de frecuencia, asignando estos canales a los
distintos usuarios y comunicaciones a realizar, sin
interferirse entre sí
