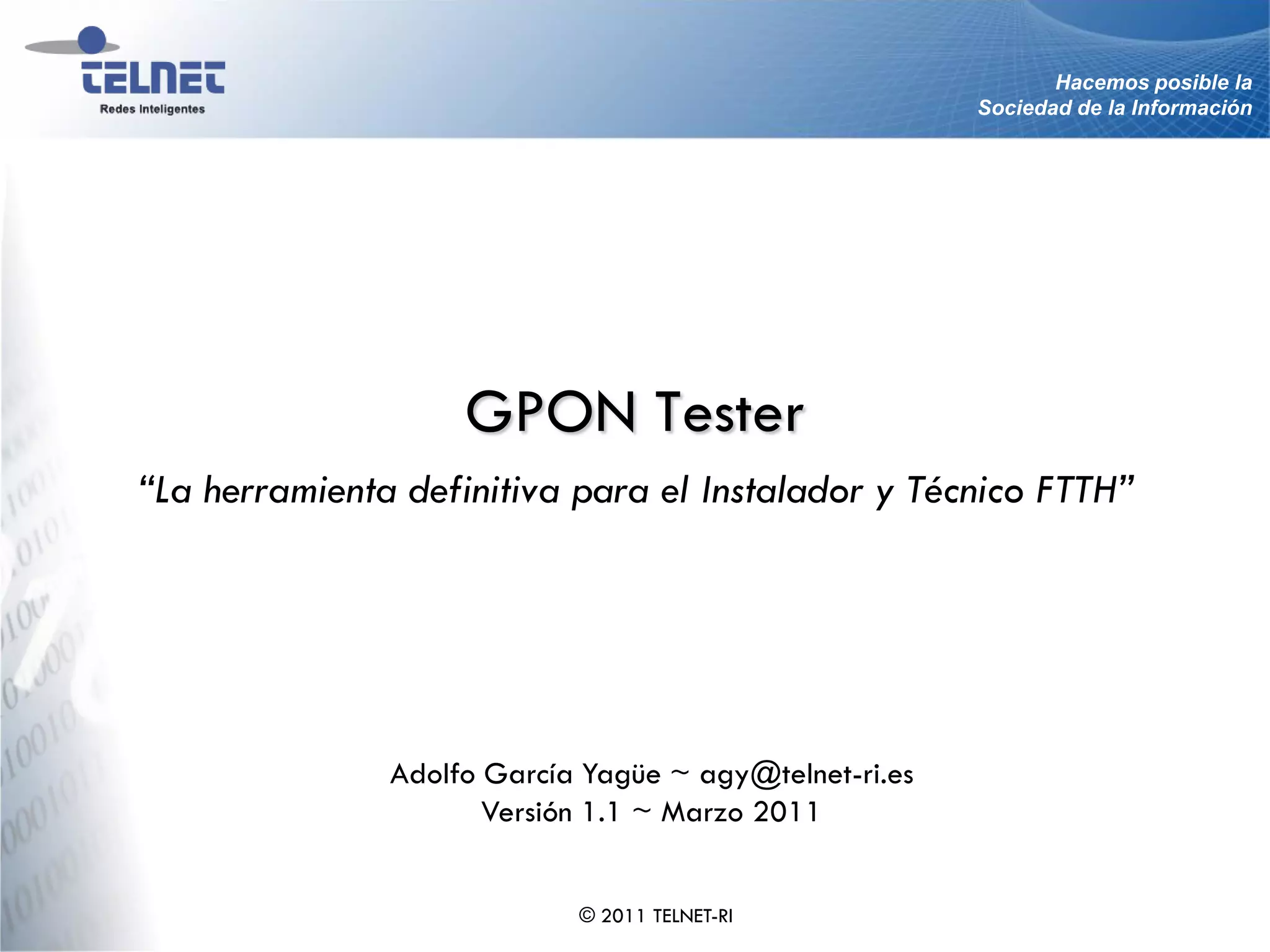

Hacemos posible la
                                                        Sociedad de la Información




                    GPON Tester
“La herramienta definitiva para el Instalador y Técnico FTTH”




               Adolfo García Yagüe ~ agy@telnet-ri.es
                      Versión 1.1 ~ Marzo 2011


                            © 2011 TELNET-RI

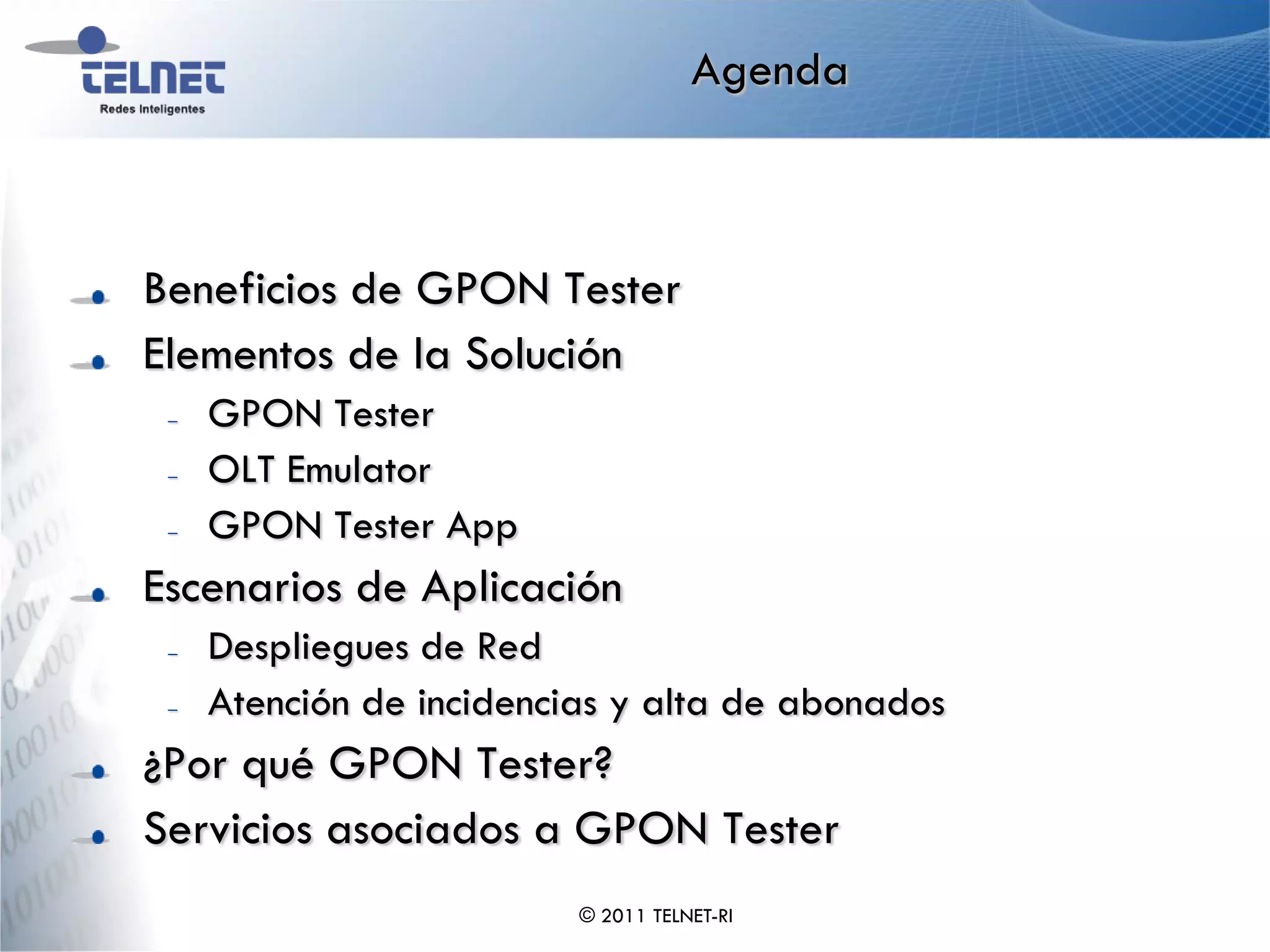

Agenda



Beneficios de GPON Tester
Elementos de la Solución
 –   GPON Tester
 –   OLT Emulator
 –   GPON Tester App
Escenarios de Aplicación
 –   Despliegues de Red
 –   Atención de incidencias y alta de abonados
¿Por qué GPON Tester?
Servicios asociados a GPON Tester
                          © 2011 TELNET-RI

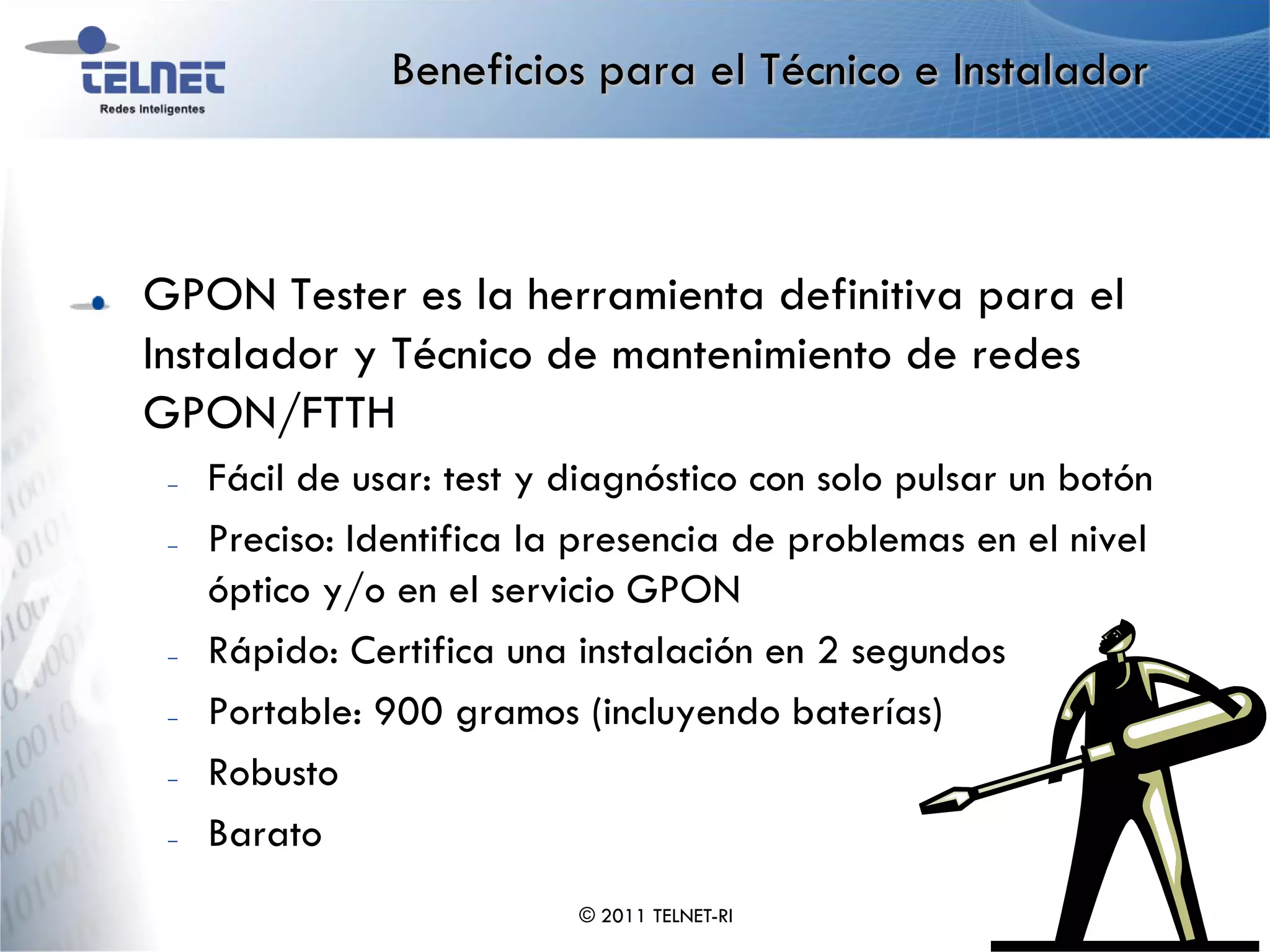

Beneficios para el Técnico e Instalador



GPON Tester es la herramienta definitiva para el
Instalador y Técnico de mantenimiento de redes
GPON/FTTH
 –   Fácil de usar: test y diagnóstico con solo pulsar un botón
 –   Preciso: Identifica la presencia de problemas en el nivel
     óptico y/o en el servicio GPON
 –   Rápido: Certifica una instalación en 2 segundos
 –   Portable: 900 gramos (incluyendo baterías)
 –   Robusto
 –   Barato
                           © 2011 TELNET-RI

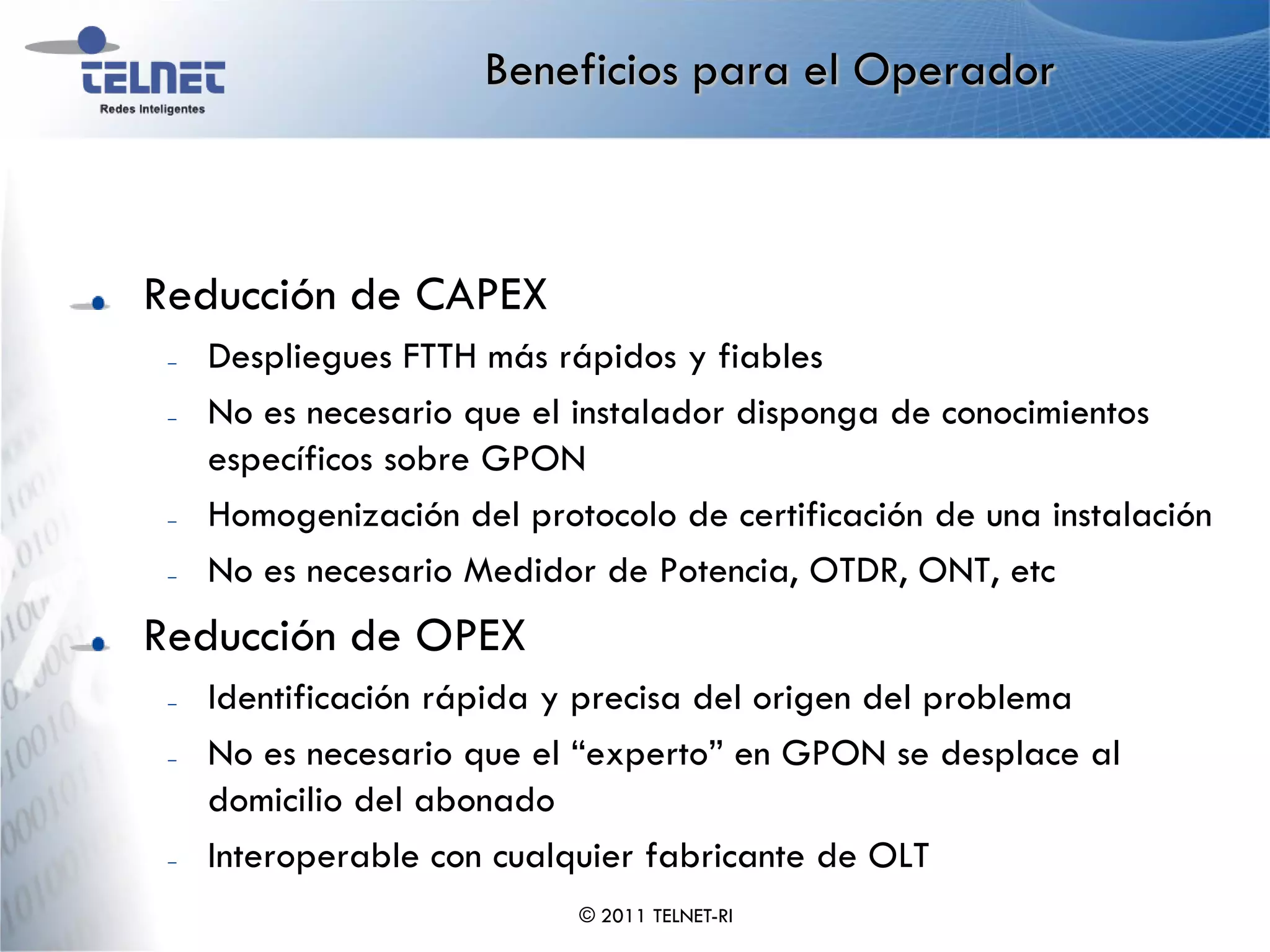

Beneficios para el Operador



Reducción de CAPEX
 –   Despliegues FTTH más rápidos y fiables
 –   No es necesario que el instalador disponga de conocimientos
     específicos sobre GPON
 –   Homogenización del protocolo de certificación de una instalación
 –   No es necesario Medidor de Potencia, OTDR, ONT, etc
Reducción de OPEX
 –   Identificación rápida y precisa del origen del problema
 –   No es necesario que el “experto” en GPON se desplace al
     domicilio del abonado
 –   Interoperable con cualquier fabricante de OLT
                            © 2011 TELNET-RI

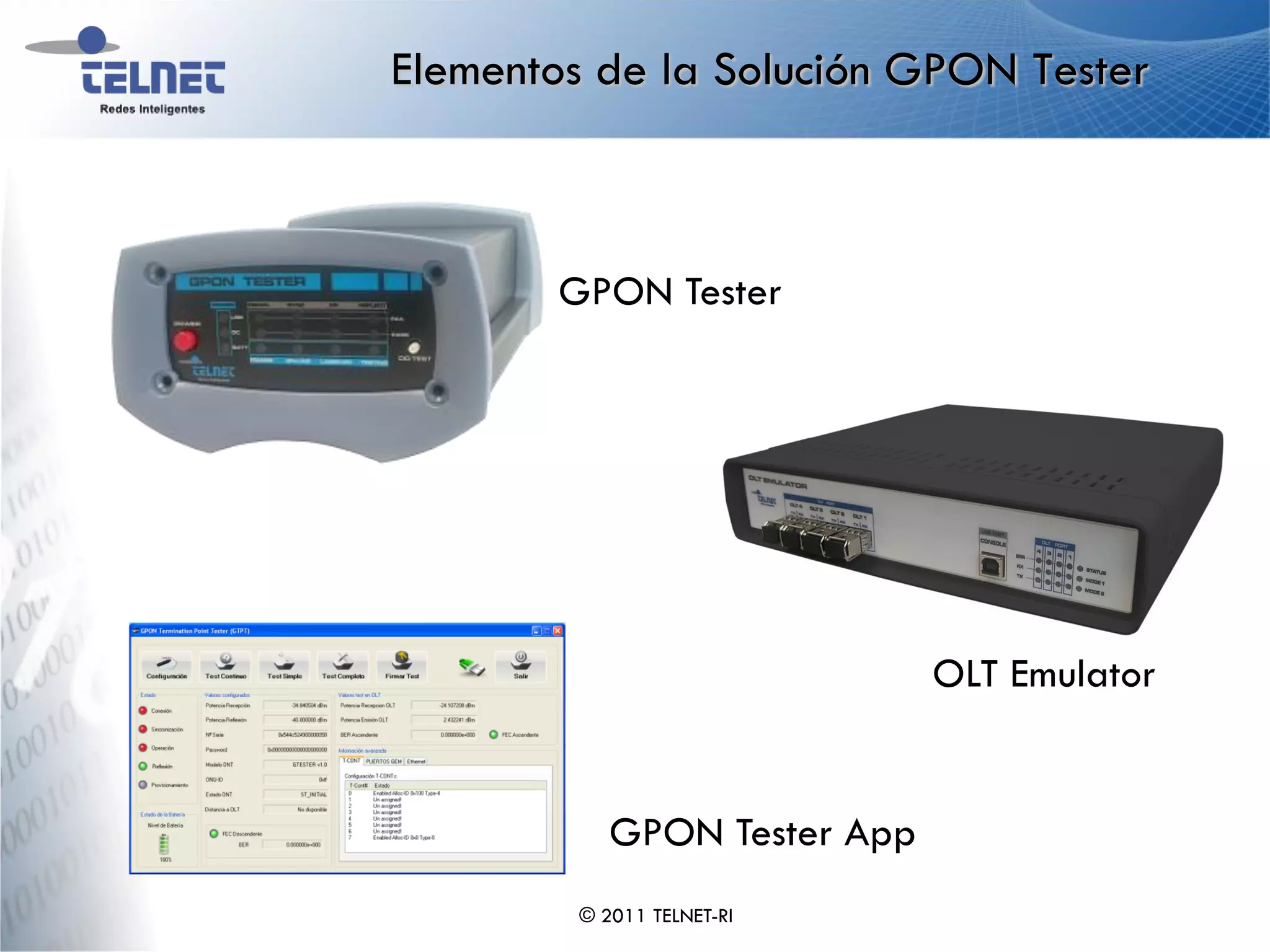

Elementos de la Solución GPON Tester



       GPON Tester




                             OLT Emulator


           GPON Tester App
        © 2011 TELNET-RI
GPON Tester


Push to Test
Información mediante LEDs
 –   Potencia descendente ON/OFF
 –   Presencia de reflexiones ON/OFF
 –   Sincronización GPON ON/OFF
 –   Servicio GPON ON/OFF
Umbral configurable para la medida satisfactoria de
potencia. Precisión de la medida 0,5 dBm
Indica la presencia de reflexiones dentro de un rango de
+ 1 dBm a -35 dBm. Precisión de la medida 0,5 dBm
Indicador de sincronización y servicio GPON
Portable
 –   900 gramos de peso
 –   Batería Li-Polímero que garantiza 2 h. de autonomía
                              © 2011 TELNET-RI

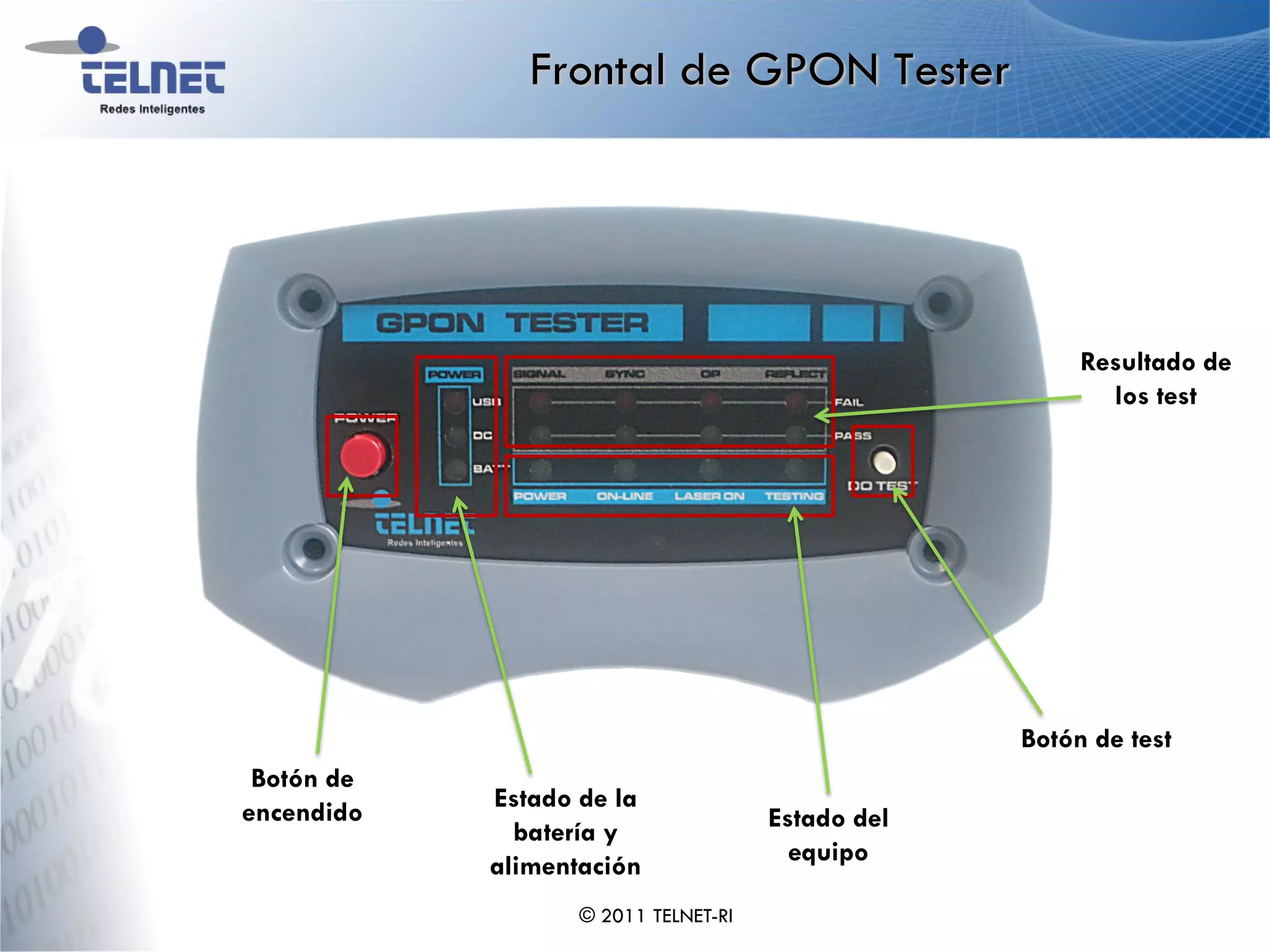

Frontal de GPON Tester




                                                        Resultado de
                                                          los test




                                                   Botón de test
 Botón de
encendido   Estado de la
              batería y               Estado del
            alimentación                equipo

                   © 2011 TELNET-RI

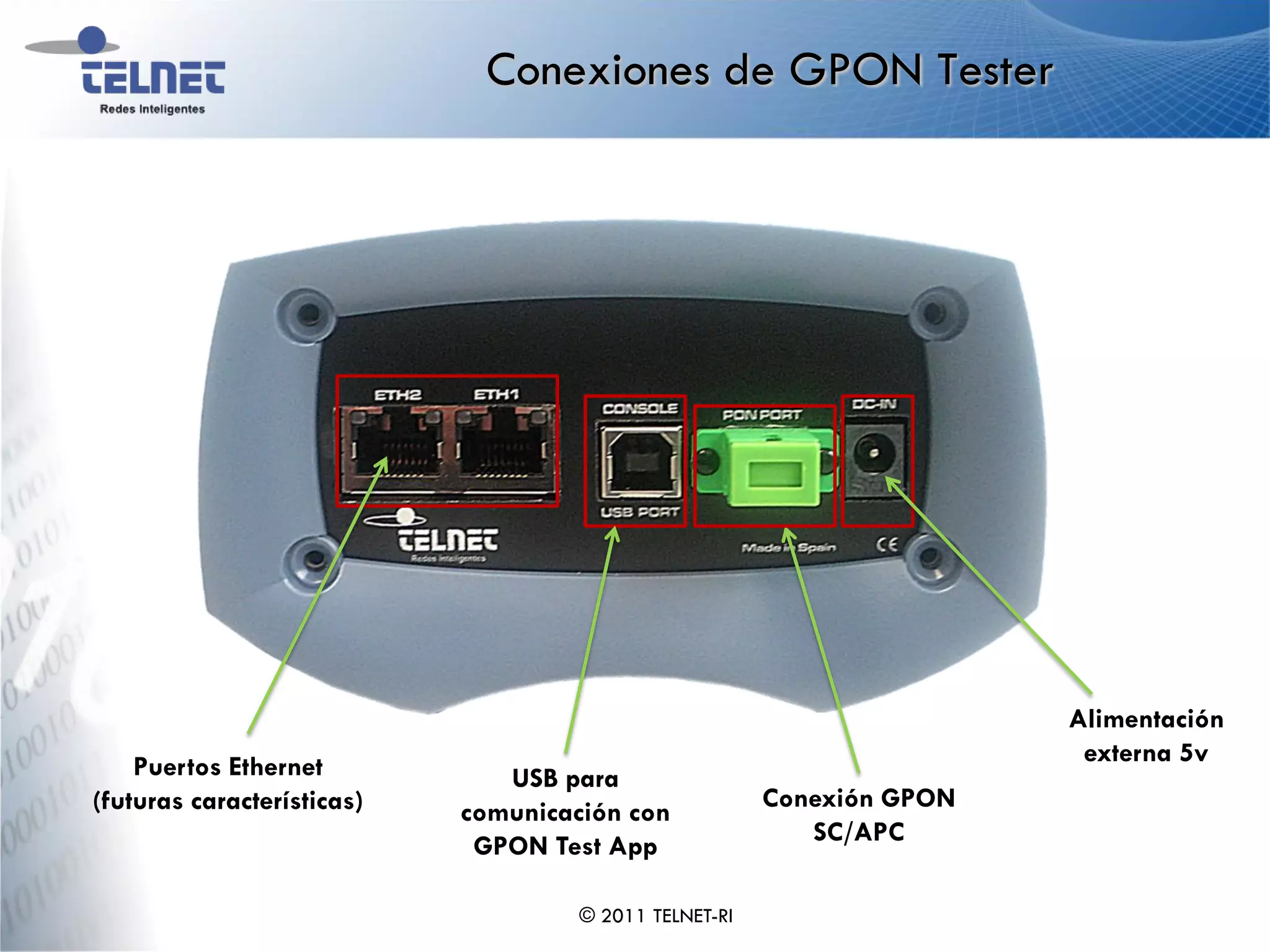

Conexiones de GPON Tester




                                                                        Alimentación
    Puertos Ethernet                                                     externa 5v
                               USB para
(futuras características)   comunicación con            Conexión GPON
                             GPON Test App                 SC/APC

                                     © 2011 TELNET-RI

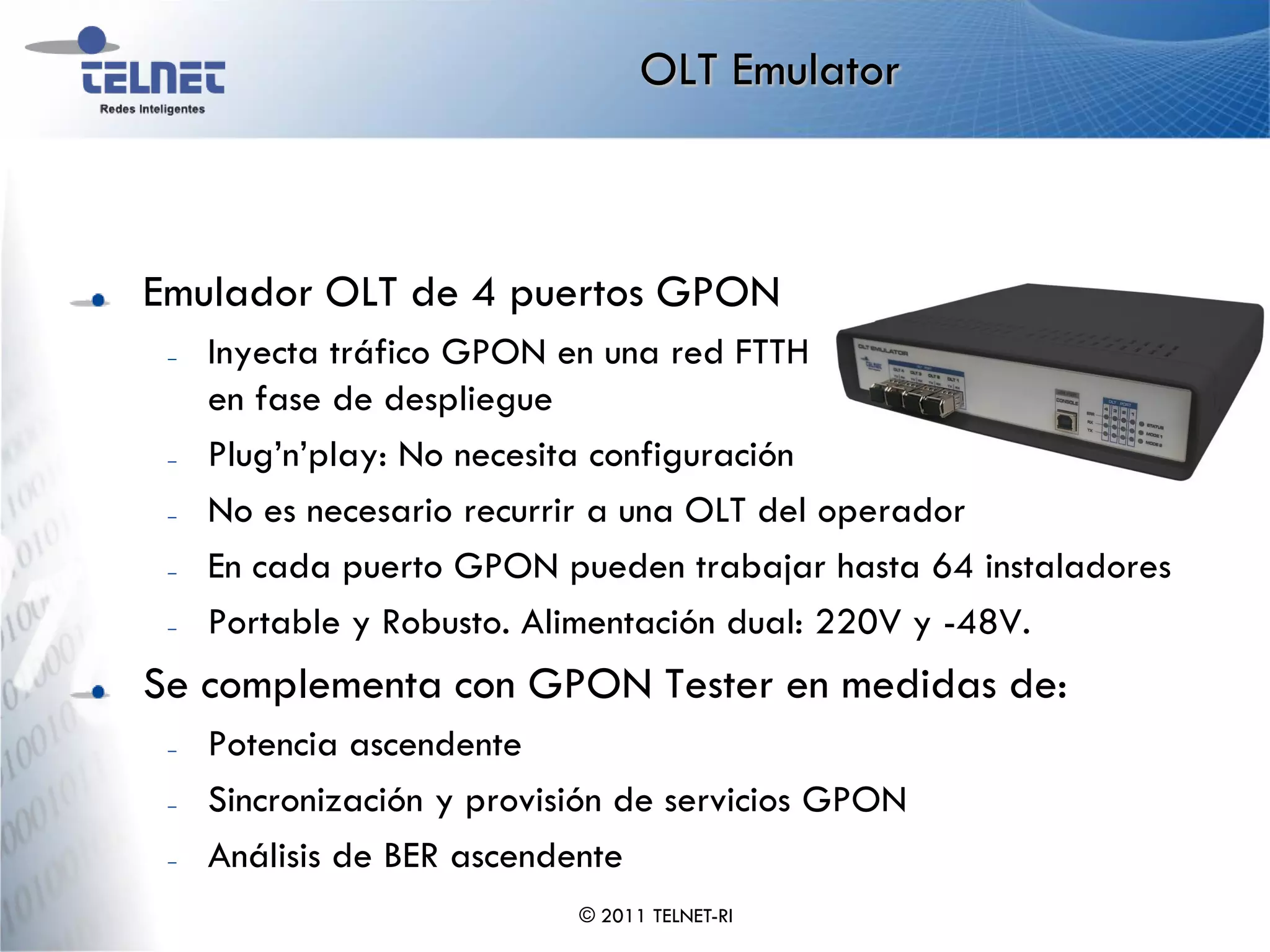

OLT Emulator



Emulador OLT de 4 puertos GPON
 –   Inyecta tráfico GPON en una red FTTH
     en fase de despliegue
 –   Plug’n’play: No necesita configuración
 –   No es necesario recurrir a una OLT del operador
 –   En cada puerto GPON pueden trabajar hasta 64 instaladores
 –   Portable y Robusto. Alimentación dual: 220V y -48V.
Se complementa con GPON Tester en medidas de:
 –   Potencia ascendente
 –   Sincronización y provisión de servicios GPON
 –   Análisis de BER ascendente
                            © 2011 TELNET-RI

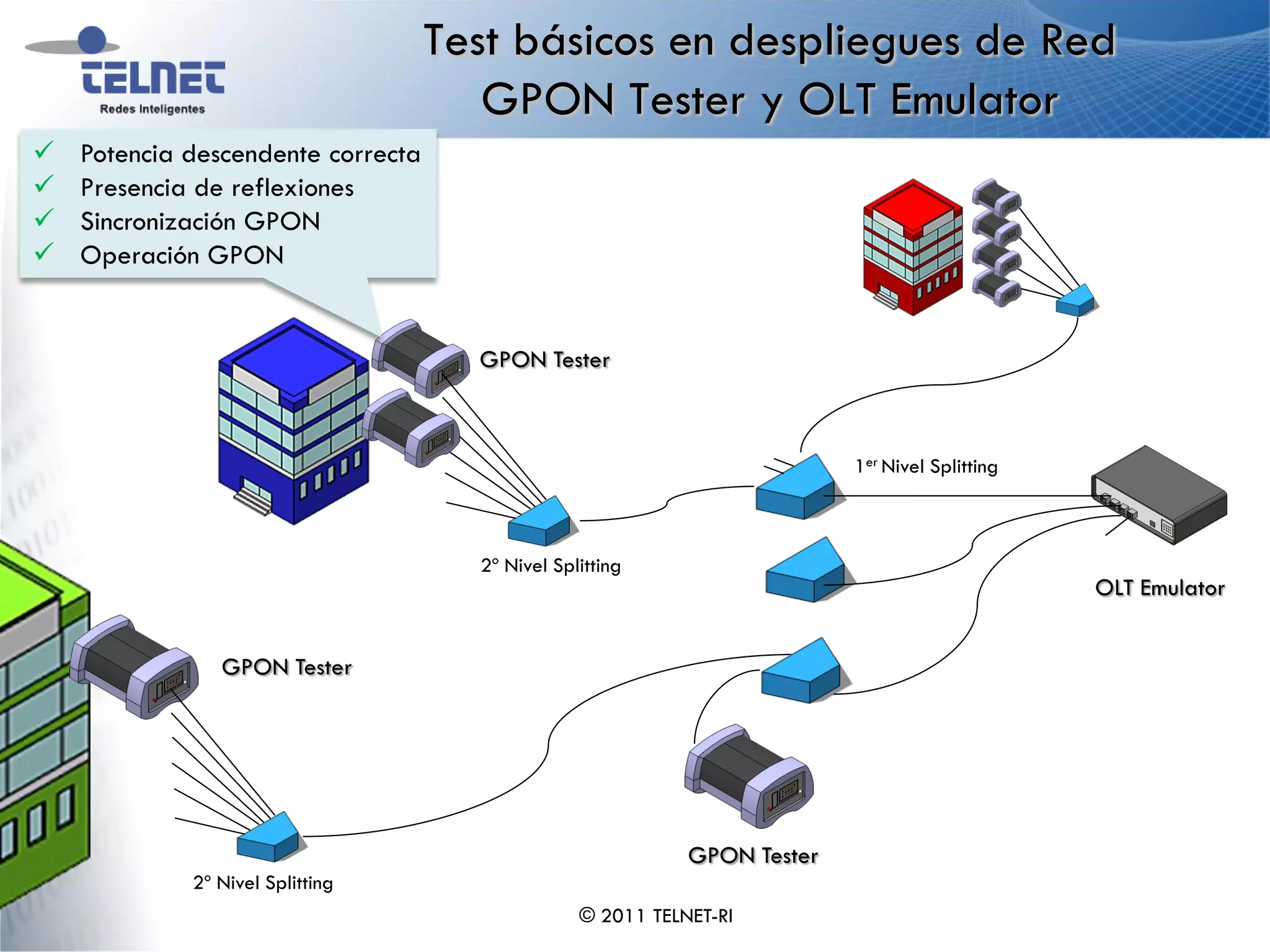

Test básicos en despliegues de Red
                                       GPON Tester y OLT Emulator
   Potencia descendente correcta
   Presencia de reflexiones
   Sincronización GPON
   Operación GPON


                                      GPON Tester



                                                                           1er Nivel Splitting



                                      2º Nivel Splitting
                                                                                                 OLT Emulator


                GPON Tester




                                                             GPON Tester
             2º Nivel Splitting
                                                  © 2011 TELNET-RI

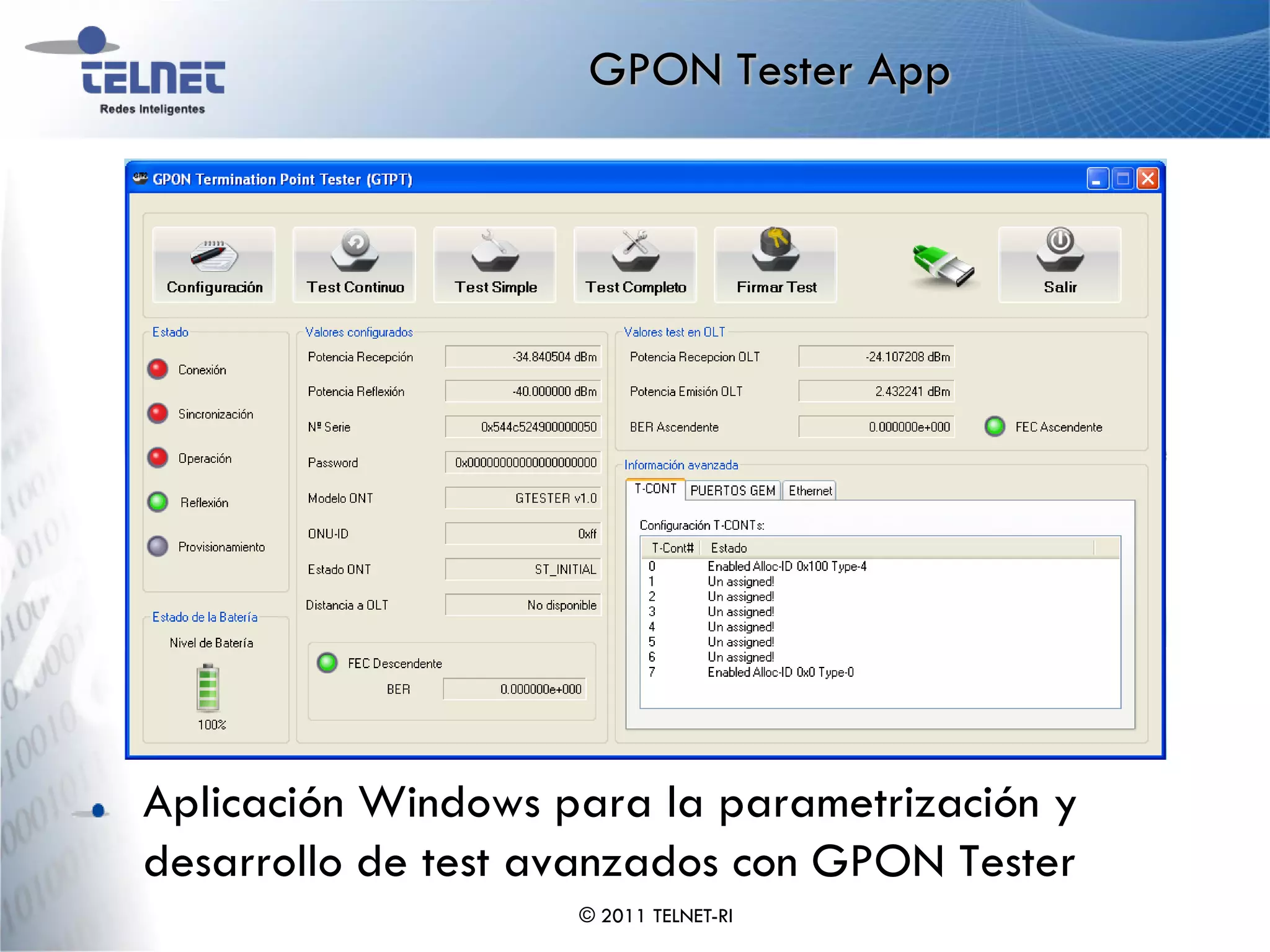

GPON Tester App




Aplicación Windows para la parametrización y
desarrollo de test avanzados con GPON Tester
                    © 2011 TELNET-RI

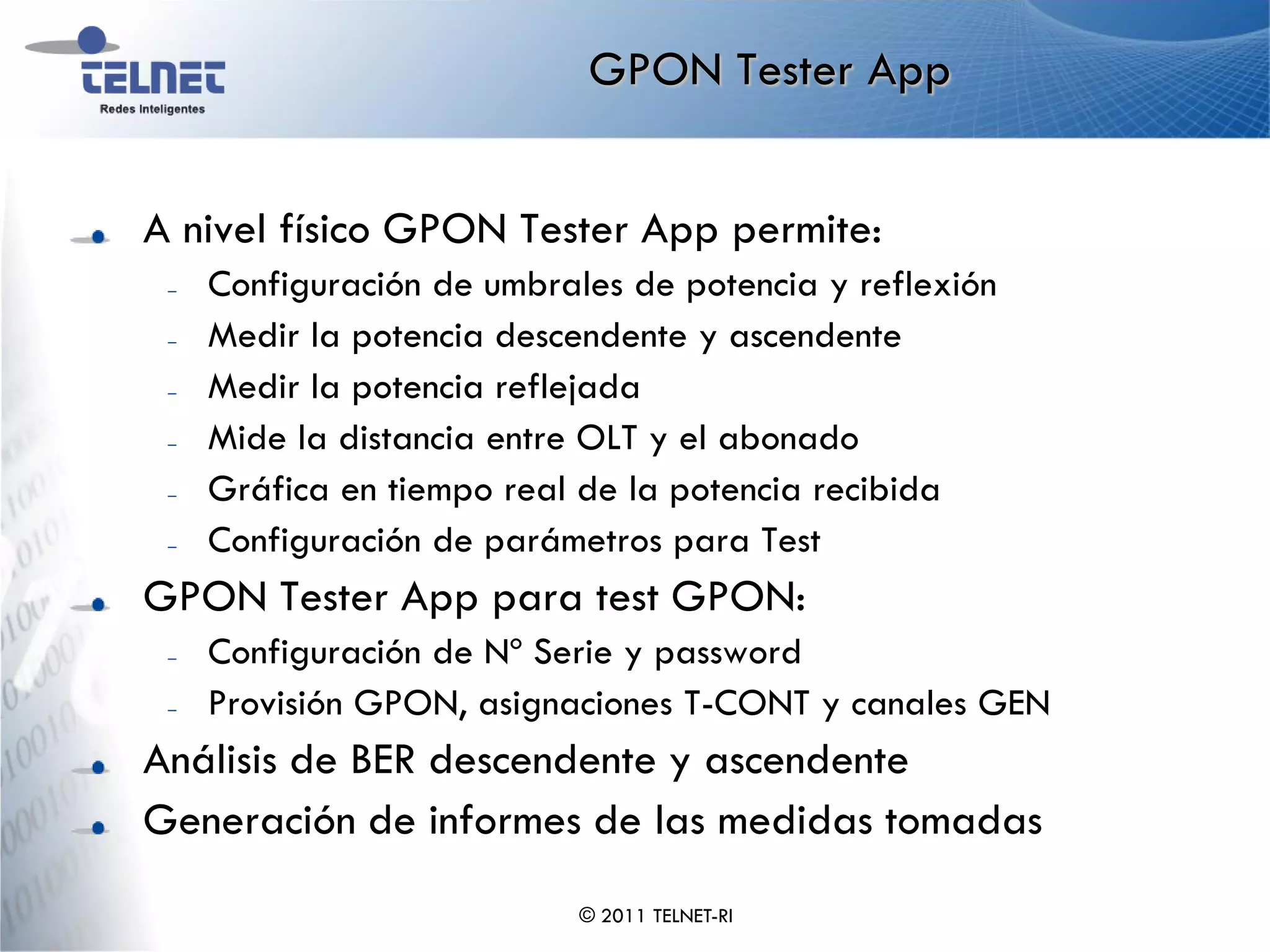

GPON Tester App


A nivel físico GPON Tester App permite:
 –   Configuración de umbrales de potencia y reflexión
 –   Medir la potencia descendente y ascendente
 –   Medir la potencia reflejada
 –   Mide la distancia entre OLT y el abonado
 –   Gráfica en tiempo real de la potencia recibida
 –   Configuración de parámetros para Test
GPON Tester App para test GPON:
 –   Configuración de Nº Serie y password
 –   Provisión GPON, asignaciones T-CONT y canales GEN
Análisis de BER descendente y ascendente
Generación de informes de las medidas tomadas
                            © 2011 TELNET-RI

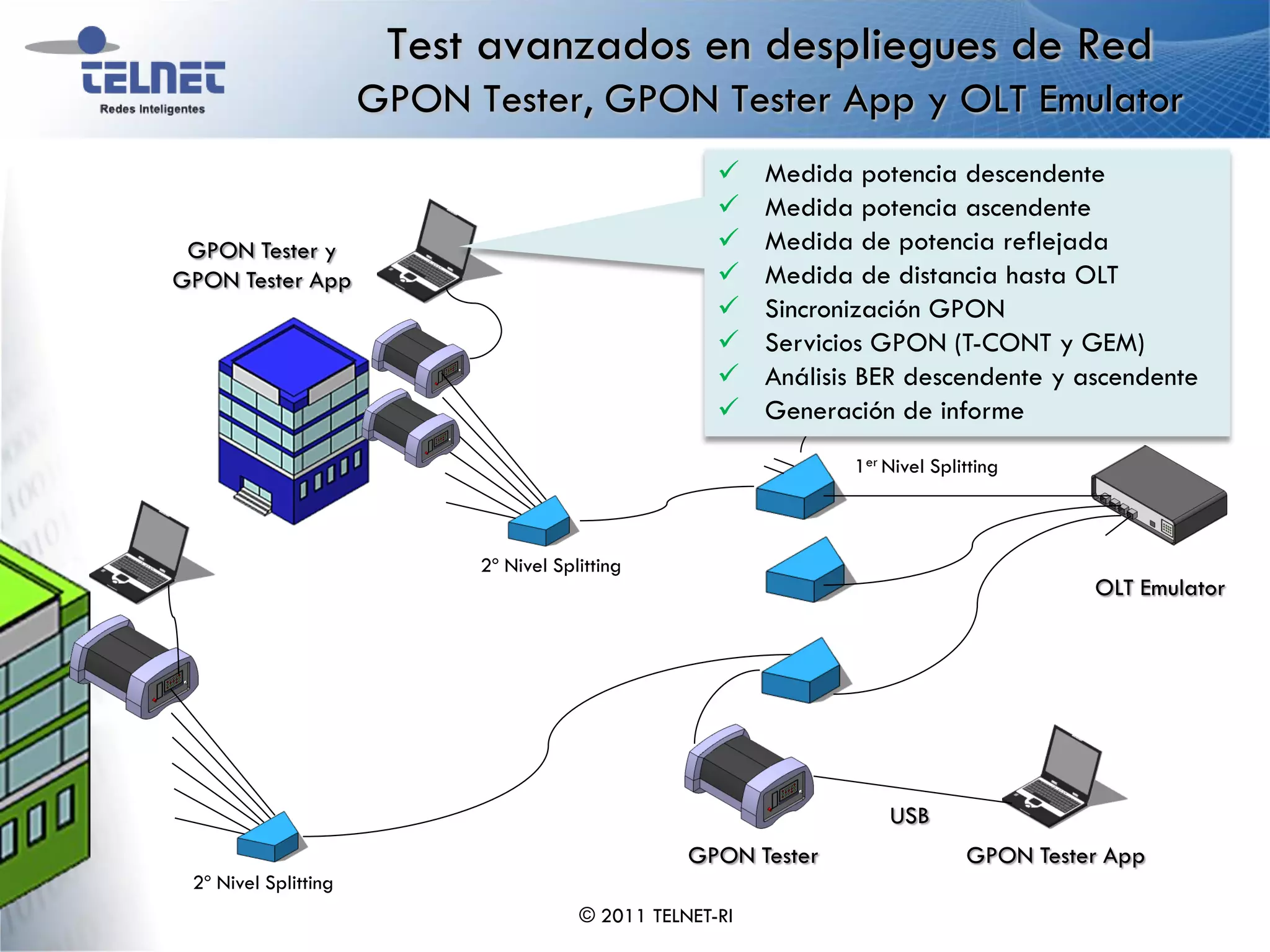

Test avanzados en despliegues de Red
                      GPON Tester, GPON Tester App y OLT Emulator
                                                          Medida potencia descendente
                                                          Medida potencia ascendente
 GPON Tester y                                            Medida de potencia reflejada
GPON Tester App                                           Medida de distancia hasta OLT
                                                          Sincronización GPON
                                                          Servicios GPON (T-CONT y GEM)
                                                          Análisis BER descendente y ascendente
                                                          Generación de informe
                                                                  1er Nivel Splitting



                            2º Nivel Splitting
                                                                                          OLT Emulator




                                                                      USB
                                                   GPON Tester                  GPON Tester App
 2º Nivel Splitting
                                        © 2011 TELNET-RI
Generación de informes de las medidas


 Serial Number
 Reflexion Value
 RX Power dbm
 GEM Port info
 GMAC Stats
 T-CONT Info                    XML
 UNI Info
 UNI Stats
 T-CONT GEM Relation
 VLAN Config
 Queue Config
                                               BB.DD. Operador




GPON Tester App genera informes para el Operador
  –   Basados en XML
  –   Incluye firma digital para impedir su alteración
                            © 2011 TELNET-RI

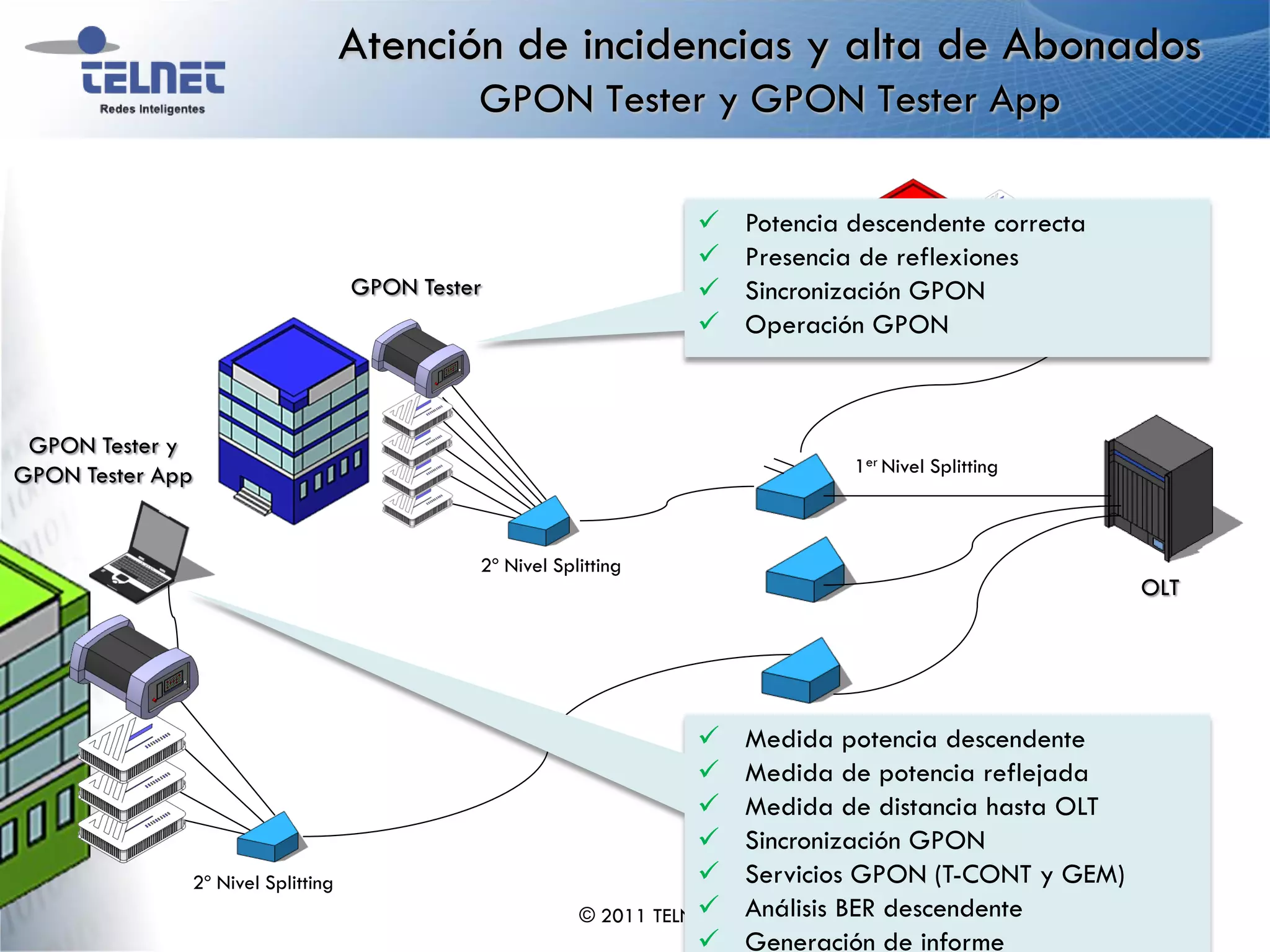

Atención de incidencias y alta de Abonados
                                             GPON Tester y GPON Tester App

                                                                           Potencia descendente correcta
                                                                           Presencia de reflexiones
                                   GPON Tester                             Sincronización GPON
                                                                           Operación GPON



 GPON Tester y
GPON Tester App                                                                      1er Nivel Splitting



                                             2º Nivel Splitting
                                                                                                            OLT




                                                                           Medida potencia descendente
                                                                           Medida de potencia reflejada
                                                                           Medida de distancia hasta OLT
                                                                           Sincronización GPON
              2º Nivel Splitting                                           Servicios GPON (T-CONT y GEM)
                                                                    
                                                         © 2011 TELNET-RI   Análisis BER descendente
                                                                           Generación de informe
Resumen de Funcionalidades de Test

                                                                      Equipamiento en Central


                                                                                         OLT en servicio

                                                   Emulador OLT de TELNET-RI


                                                Potencia descendente correcta       Potencia descendente correcta
Equipamiento del Técnico




                                                Presencia de reflexiones            Presencia de reflexiones
                                                Sincronización GPON                 Sincronización GPON
                            GPON Tester         Operación GPON                      Operación GPON


                                              Medida potencia descendente           Medida potencia descendente
                                              Medida potencia ascendente            Medida de potencia reflejada
                                              Medida de potencia reflejada          Medida de distancia hasta OLT
                                              Medida de distancia hasta OLT         Sincronización GPON
                                              Sincronización GPON                   Servicios GPON (T-CONT y GEM)
                                              Servicios GPON (T-CONT y GEM)         Análisis BER descendente
                            GPON Tester y     Análisis BER descendente y            Generación de informe
                           GPON Tester App     ascendente
                                              Generación de informe

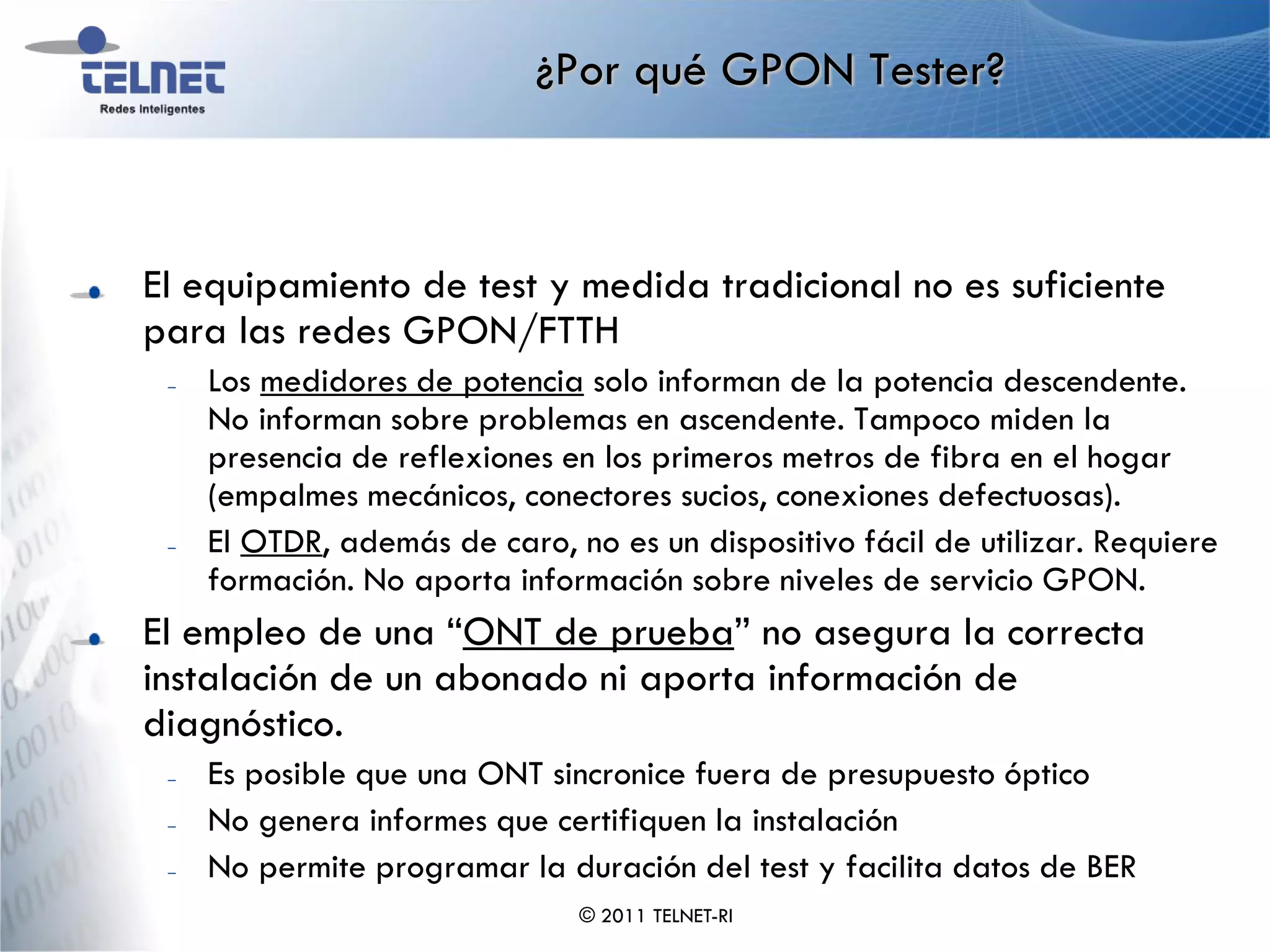

¿Por qué GPON Tester?



El equipamiento de test y medida tradicional no es suficiente
para las redes GPON/FTTH
 –   Los medidores de potencia solo informan de la potencia descendente.
     No informan sobre problemas en ascendente. Tampoco miden la
     presencia de reflexiones en los primeros metros de fibra en el hogar
     (empalmes mecánicos, conectores sucios, conexiones defectuosas).
 –   El OTDR, además de caro, no es un dispositivo fácil de utilizar. Requiere
     formación. No aporta información sobre niveles de servicio GPON.
El empleo de una “ONT de prueba” no asegura la correcta
instalación de un abonado ni aporta información de
diagnóstico.
 –   Es posible que una ONT sincronice fuera de presupuesto óptico
 –   No genera informes que certifiquen la instalación
 –   No permite programar la duración del test y facilita datos de BER
                               © 2011 TELNET-RI

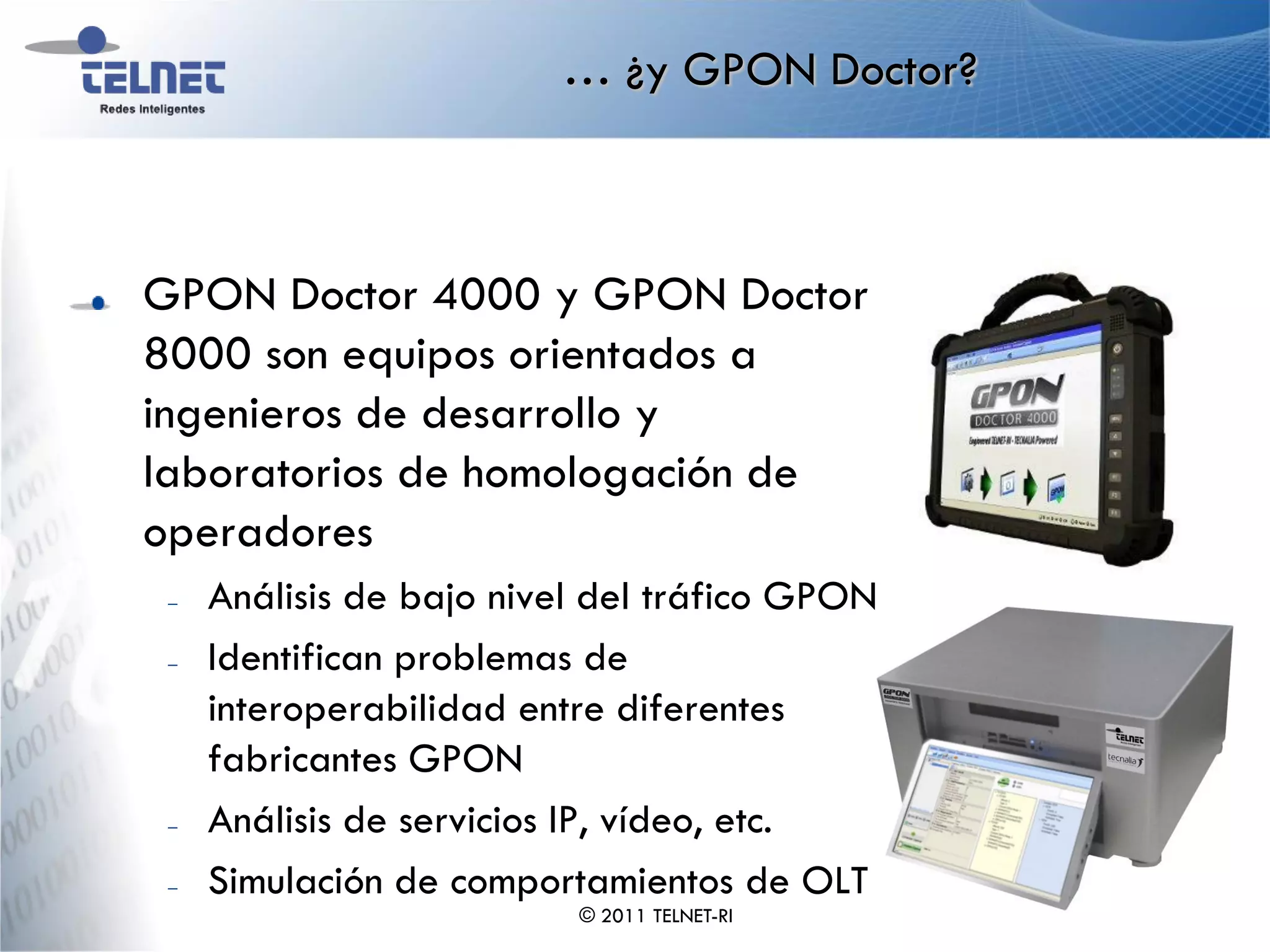

… ¿y GPON Doctor?



GPON Doctor 4000 y GPON Doctor
8000 son equipos orientados a
ingenieros de desarrollo y
laboratorios de homologación de
operadores
 –   Análisis de bajo nivel del tráfico GPON
 –   Identifican problemas de
     interoperabilidad entre diferentes
     fabricantes GPON
 –   Análisis de servicios IP, vídeo, etc.
 –   Simulación de comportamientos de OLT
                          © 2011 TELNET-RI

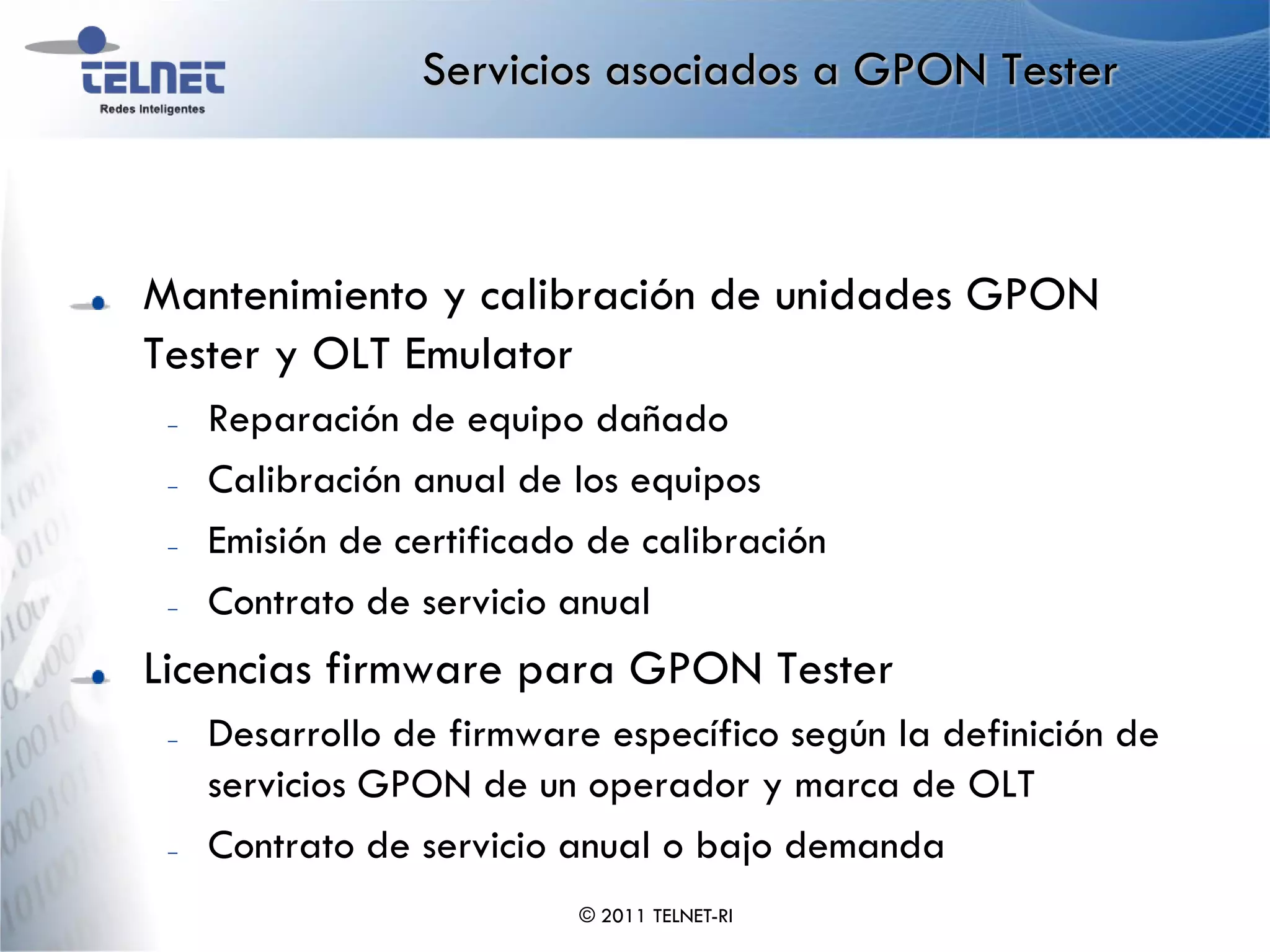

Servicios asociados a GPON Tester



Mantenimiento y calibración de unidades GPON
Tester y OLT Emulator
 –   Reparación de equipo dañado
 –   Calibración anual de los equipos
 –   Emisión de certificado de calibración
 –   Contrato de servicio anual
Licencias firmware para GPON Tester
 –   Desarrollo de firmware específico según la definición de
     servicios GPON de un operador y marca de OLT
 –   Contrato de servicio anual o bajo demanda
                           © 2011 TELNET-RI
Hacemos posible la
                            Sociedad de la Información




Gracias por su Atención
    www.telnet-ri.es




         © 2011 TELNET-RI
