1. INTEGRANTES
LANDKOER SILVA
JOSÉ FLORES
JAVIER MOLINA
RONALD LÓPEZ
RICHARD GARCÍA
TUTOR:
LIC. HUGO MARCANO

2. IMS (IP Multimedia Subsystem) ESPAÑOL: Subsistema
Multimedia IP
Es un estándar que define una arquitectura genérica para
ofrecer voz sobre IP (VoIP) y servicios multimedia y que
forma parte del núcleo de la arquitectura de las nuevas
redes NGN (Next Generation Networking o redes de
próxima generación).

3. Provee una red IP multi-servicio, multi-acceso, segura y confiable:
• Multi-servicios.
• Multi-acceso.
No es una única red sino diferentes redes que ínter-operan gracias a distintos
acuerdos de roaming IMS fijo-fijo, fijo-móvil, móvil-móvil.
Es un facilitador y permite ofrecer:
•Servicios de comunicaciones no tiempo real, seudo tiempo real y tiempo real
según una configuración cliente-servidor o entre entidades pares.
•La movilidad de servicios / movilidad del usuario.
•Varias sesiones y servicios simultáneamente sobre la misma conexión de red.

4. ESTRUCTURACIÓN EN CAPAS DE LA ARQUITECTURA IMS.
Se conforma de cuatro capas muy importantes y son identificadas así:
•Acceso: •Transporte:
•Control: •Aplicación

5. ARQUITECTURA GLOBAL IMS

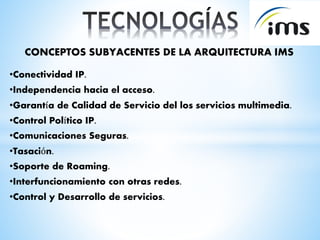

6. CONCEPTOS SUBYACENTES DE LA ARQUITECTURA IMS
•Conectividad IP.
•Independencia hacia el acceso.
•Garantía de Calidad de Servicio del los servicios multimedia.
•Control Político IP.
•Comunicaciones Seguras.
•Tasación.
•Soporte de Roaming.
•Interfuncionamiento con otras redes.
•Control y Desarrollo de servicios.

7. • SIP es un Protocolo de señalización que permite el establecimiento, la liberación y
la modificación de sesiones multimedias.
•También es usado como protocolo de señalización para el control de sesiones y de
servicio.
SIP EN IMS Y SUS CARACTERÍSTICAS.
•Hereda de ciertas funciona-
lidades de los protocolos “http”
utilizados para navegar sobre la
web, y “SMTP” usados para la
transmisión de mensajes
electrónicos (e-mails).

8. ELEMENTOS DE REDES IMS.
•Terminal IMS.
•Home Subscriber Server (HSS).
•Call State Control Function (CSCF).
•MGCF, IMS-MGW y T-SGW: Inter funcionamiento con la
RTC. La arquitectura de inter funcionamiento presenta
un plan de control (señalización) y un plan de usuario
(transporte).

9. La figura representa una llamada iniciada por el RTCP con destino a un terminal en el
subsistema IMS o lo que es el Interfuncionamiento entre RTC y IMS.

10. DESPLIEGUE DE UNA ARQUITECTURA IMS
Se puede deducir que:
•El IMS es independiente de todo tipo de acceso.
•El IMS provee el interfaz a las redes en modo circuito (RTCP, dominio circuito
GSM).
•El IMS provee un interfaz normalizada (ISC, IMS Service Control) basada sobre el
protocolo SIP para el acceso a los servicios.
El IMS puede ser desplegado por:
•Un operador móvil para ofrecer servicios avanzados y multimedia a sus usuarios
GPRS/EDGE/UMTS.
•Un operador de acceso alámbrico (xDSL, Cable)
•Un operador virtual que despliegue el IMS basándose sobre las redes de acceso
de terceros.

11. Constituida de entidades servidores de aplicación, de media IP y de S-
CSCF los equivalentes a servidores de llamadas.
ARQUITECTURA DE SERVICIOS IMS

12. ARQUITECTURA DE SERVICIOS IMS

13. DESARROLLO DEL NEGOCIO SOBRE EL IMS.

14. ESTATUS DEL IMS EN VENEZUELA.
El avance de IMS en el mercado ya se está produciendo a pesar de
la falta de una total estandarización. Hay operadoras que ya han
empezado a lanzar aplicaciones a través de SIP para luego
migrarlas a IMS. Otros operadores ya están implementando
algunas aplicaciones en IMS. En estos inicios la implementación de
IMS se realiza para poder ofrecer servicios novedosos como video
sharing, convergencia fijo-móvil o mensajería instantánea con la
opción de presencia.
Veamos algunas:
CANTV: Implementando la red NGN.
MOVILNET: Aún en el despliegue de su red GSM.
MOVISTAR: Implementando y expandiendo celdas
UMTS.
DIGITEL: Implementando y expandiendo celdas
UMTS.
CABLEOPERADORES: Integrando servicios 3 play, entrada en el

15. BENEFICIOS PARA LOS OPERADORES EN VENEZUELA.
CANTV, INTERCABLE, SUPERCABLE, NET UNO.
En muchos mercados la regulación empieza a ofrecer la alternativa
a estos proveedores de lanzar operadores móviles virtuales
(MVNOs), que se pueden adentrar en el mundo móvil y ofrecer a
sus usuarios una consistencia de servicios en los dispositivos
móviles.
CANTV.
Gracias a los trabajos de estandarización de una solución que
acomode sus necesidades, podrán migrar a IMS y ofrecer servicios
que compitan con empresas Web como Google, Yahoo o Skipe
entre otras.

16. BENEFICIOS PARA LOS OPERADORES EN VENEZUELA.
MOVISTAR, MOVILNET, DIGITEL.
Ellas podrán comenzar a ofrecer a sus usuarios servicios Web a través de los
dispositivos móviles que ya están habilitados para utilizar aplicaciones
basadas en IMS, Ejemplo:

17. OPERADORAS CON IMS EN VENEZUELA.

19. GRACIAS POR SU ATENCIÓN
