El documento presenta información sobre estándares internacionales para la operación segura de equipo pesado. Describe diferentes tipos de maquinaria, normas de organizaciones como ASME y ANSI, y requisitos para operadores de grúas según la norma ASME B30.5. Además, aborda temas como la gestión de riesgos, con enfoque en la empresa, el equipo y el personal involucrado, así como aspectos de seguimiento y verificación.

1. Estándares Internacionales para la
Operación Segura de Equipo Pesado

2. Estándares Internacionales para la Operación
Segura de Equipo Pesado

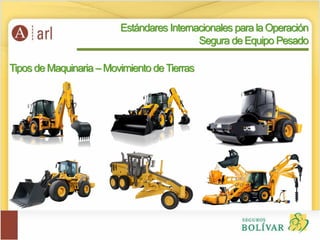

Tipos de Maquinaria – Movimiento deTierras

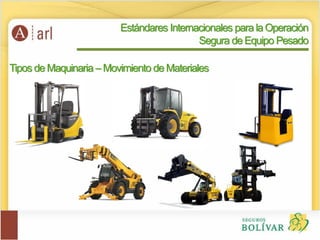

3. Tipos de Maquinaria – Movimiento de Materiales
Estándares Internacionales para la Operación
Segura de Equipo Pesado

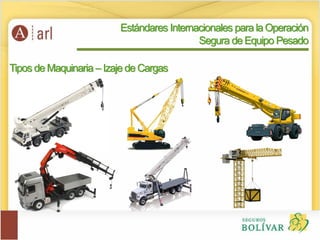

4. Tipos de Maquinaria – Izaje de Cargas
Estándares Internacionales para la Operación
Segura de Equipo Pesado

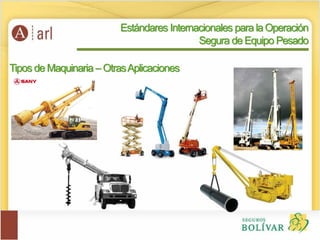

5. Tipos de Maquinaria – OtrasAplicaciones
Estándares Internacionales para la Operación
Segura de Equipo Pesado

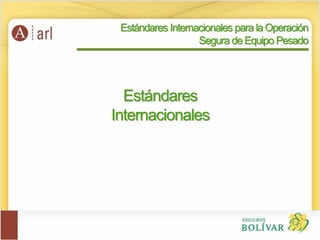

6. Estándares
Internacionales
Estándares Internacionales para la Operación
Segura de Equipo Pesado

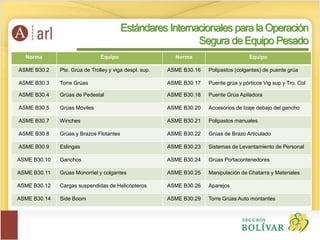

7. Norma Equipo Norma Equipo
ASME B30.2 Pte. Grúa de Trolley y viga despl. sup. ASME B30.16 Polipastos (colgantes) de puente grúa
ASME B30.3 Torre Grúas ASME B30.17 Puente grúa y pórticos Vig sup y Tro. Col
ASME B30.4 Grúas de Pedestal ASME B30.18 Puente Grúa Apiladora
ASME B30.5 Grúas Móviles ASME B30.20 Accesorios de Izaje debajo del gancho
ASME B30.7 Winches ASME B30.21 Polipastos manuales
ASME B30.8 Grúas y Brazos Flotantes ASME B30.22 Grúas de Brazo Articulado
ASME B30.9 Eslingas ASME B30.23 Sistemas de Levantamiento de Personal
ASME B30.10 Ganchos ASME B30.24 Grúas Portacontenedores
ASME B30.11 Grúas Monorriel y colgantes ASME B30.25 Manipulación de Chatarra y Materiales
ASME B30.12 Cargas suspendidas de Helicópteros ASME B30.26 Aparejos
ASME B30.14 Side Boom ASME B30.29 Torre Grúas Auto montantes
Estándares Internacionales para la Operación
Segura de Equipo Pesado

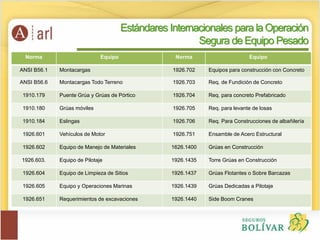

8. Norma Equipo Norma Equipo
ANSI B56.1 Montacargas 1926.702 Equipos para construcción con Concreto
ANSI B56.6 Montacargas Todo Terreno 1926.703 Req. de Fundición de Concreto
1910.179 Puente Grúa y Grúas de Pórtico 1926.704 Req. para concreto Prefabricado
1910.180 Grúas móviles 1926.705 Req. para levante de losas
1910.184 Eslingas 1926.706 Req. Para Construcciones de albañilería
1926.601 Vehículos de Motor 1926.751 Ensamble de Acero Estructural
1926.602 Equipo de Manejo de Materiales 1626.1400 Grúas en Construcción
1926.603. Equipo de Pilotaje 1926.1435 Torre Grúas en Construcción
1926.604 Equipo de Limpieza de Sitios 1926.1437 Grúas Flotantes o Sobre Barcazas
1926.605 Equipo y Operaciones Marinas 1926.1439 Grúas Dedicadas a Pilotaje
1926.651 Requerimientos de excavaciones 1926.1440 Side Boom Cranes
Estándares Internacionales para la Operación
Segura de Equipo Pesado

9. Estándares
Estándares Colombianos
Estándares Internacionales para la Operación
Segura de Equipo Pesado

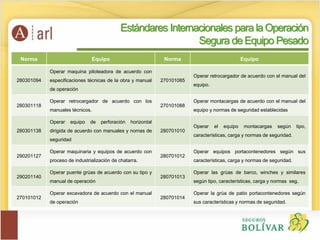

10. Estándares Internacionales para la Operación
Segura de Equipo Pesado
Norma Equipo Norma Equipo
280301094
Operar maquina piloteadora de acuerdo con
especificaciones técnicas de la obra y manual
de operación
270101085
Operar retrocargador de acuerdo con el manual del
equipo.
280301118
Operar retrocargador de acuerdo con los
manuales técnicos.
270101088
Operar montacargas de acuerdo con el manual del
equipo y normas de seguridad establecidas
280301138
Operar equipo de perforación horizontal
dirigida de acuerdo con manuales y nomas de
seguridad
280701010
Operar el equipo montacargas según tipo,
características, carga y normas de seguridad.
290201127
Operar maquinaria y equipos de acuerdo con
proceso de industrialización de chatarra.
280701012
Operar equipos portacontenedores según sus
características, carga y normas de seguridad.
290201140
Operar puente grúas de acuerdo con su tipo y
manual de operación
280701013
Operar las grúas de barco, winches y similares
según tipo, características, carga y normas seg.
270101012
Operar excavadora de acuerdo con el manual
de operación
280701014
Operar la grúa de patio portacontenedores según
sus características y normas de seguridad.

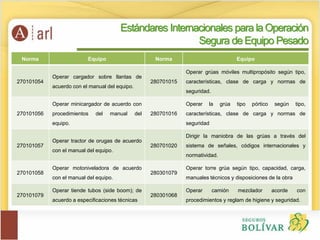

11. Estándares Internacionales para la Operación
Segura de Equipo Pesado
Norma Equipo Norma Equipo
270101054
Operar cargador sobre llantas de
acuerdo con el manual del equipo.
280701015
Operar grúas móviles multipropósito según tipo,
características, clase de carga y normas de
seguridad.
270101056
Operar minicargador de acuerdo con
procedimientos del manual del
equipo.
280701016
Operar la grúa tipo pórtico según tipo,
características, clase de carga y normas de
seguridad
270101057
Operar tractor de orugas de acuerdo
con el manual del equipo.
280701020
Dirigir la maniobra de las grúas a través del
sistema de señales, códigos internacionales y
normatividad.
270101058
Operar motoniveladora de acuerdo
con el manual del equipo.
280301079
Operar torre grúa según tipo, capacidad, carga,
manuales técnicos y disposiciones de la obra
270101079
Operar tiende tubos (side boom); de
acuerdo a especificaciones técnicas
280301068
Operar camión mezclador acorde con
procedimientos y reglam de higiene y seguridad.

12. Gestión de Riesgos en Operaciones con
Maquinaria Pesada
Estándares Internacionales para la Operación
Segura de Equipo Pesado

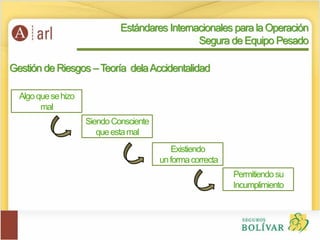

13. Gestión de Riesgos –Teoría delaAccidentalidad
Algoquesehizo
mal
SiendoConsciente
queestamal
Existiendo
unformacorrecta
Permitiendosu
Incumplimiento
Estándares Internacionales para la Operación
Segura de Equipo Pesado

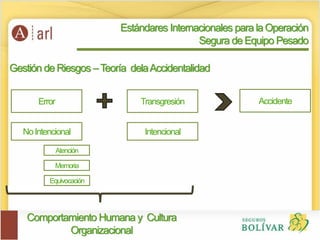

14. Gestión de Riesgos –Teoría delaAccidentalidad
Error Transgresión
NoIntencional
Accidente
Intencional
Atención
Memoria
Equivocación
Comportamiento Humana y Cultura
Organizacional
Estándares Internacionales para la Operación
Segura de Equipo Pesado

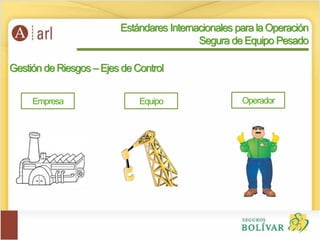

15. Gestión de Riesgos –Ejes de Control
Equipo OperadorEmpresa
Estándares Internacionales para la Operación
Segura de Equipo Pesado

16. Gestión de Riesgos –Sobre la empresa
Procedimientos
Emergencias Aseguramiento
Estándares Internacionales para la Operación
Segura de Equipo Pesado
SistemadeGestión
SuministradosporCliente
Realidad VsFicción
EmergenciasIdentificadas
Procedimientos
Equiposyentrenamiento
EstrategiasdeControl

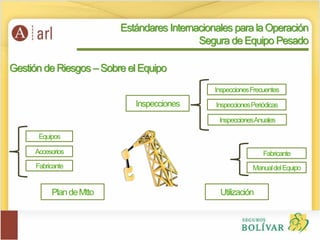

17. Gestión de Riesgos –Sobre el Equipo
Inspecciones
PlandeMtto Utilización
Estándares Internacionales para la Operación
Segura de Equipo Pesado
InspeccionesFrecuentes
InspeccionesPeriódicas
InspeccionesAnuales
Equipos
Accesorios
Fabricante
Fabricante
ManualdelEquipo

18. Gestión de Riesgos –Sobre el Personal Involucrado
R&R
Perfilyascensos
Selección
BienestarySO
Conciencia
Formación
Estándares Internacionales para la Operación
Segura de Equipo Pesado

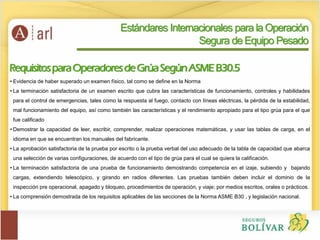

19. RequisitosparaOperadoresdeGrúaSegúnASMEB30.5
Estándares Internacionales para la Operación
Segura de Equipo Pesado
• Evidencia de haber superado un examen físico, tal como se define en la Norma
• La terminación satisfactoria de un examen escrito que cubra las características de funcionamiento, controles y habilidades
para el control de emergencias, tales como la respuesta al fuego, contacto con líneas eléctricas, la pérdida de la estabilidad,
mal funcionamiento del equipo, así como también las características y el rendimiento apropiado para el tipo grúa para el que
fue calificado
• Demostrar la capacidad de leer, escribir, comprender, realizar operaciones matemáticas, y usar las tablas de carga, en el
idioma en que se encuentran los manuales del fabricante.
• La aprobación satisfactoria de la prueba por escrito o la prueba verbal del uso adecuado de la tabla de capacidad que abarca
una selección de varias configuraciones, de acuerdo con el tipo de grúa para el cual se quiera la calificación.
• La terminación satisfactoria de una prueba de funcionamiento demostrando competencia en el izaje, subiendo y bajando
cargas, extendiendo telescópico, y girando en radios diferentes. Las pruebas también deben incluir el dominio de la
inspección pre operacional, apagado y bloqueo, procedimientos de operación, y viaje; por medios escritos, orales o prácticos.
• La comprensión demostrada de los requisitos aplicables de las secciones de la Norma ASME B30 , y legislación nacional.

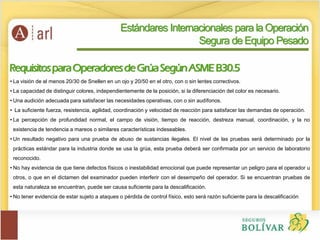

20. RequisitosparaOperadoresdeGrúaSegúnASMEB30.5
Estándares Internacionales para la Operación
Segura de Equipo Pesado
• La visión de al menos 20/30 de Snellen en un ojo y 20/50 en el otro, con o sin lentes correctivos.
• La capacidad de distinguir colores, independientemente de la posición, si la diferenciación del color es necesario.
• Una audición adecuada para satisfacer las necesidades operativas, con o sin audífonos.
• La suficiente fuerza, resistencia, agilidad, coordinación y velocidad de reacción para satisfacer las demandas de operación.
• La percepción de profundidad normal, el campo de visión, tiempo de reacción, destreza manual, coordinación, y la no
existencia de tendencia a mareos o similares características indeseables.
• Un resultado negativo para una prueba de abuso de sustancias ilegales. El nivel de las pruebas será determinado por la
prácticas estándar para la industria donde se usa la grúa, esta prueba deberá ser confirmada por un servicio de laboratorio
reconocido.
• No hay evidencia de que tiene defectos físicos o inestabilidad emocional que puede representar un peligro para el operador u
otros, o que en el dictamen del examinador pueden interferir con el desempeño del operador. Si se encuentran pruebas de
esta naturaleza se encuentran, puede ser causa suficiente para la descalificación.
• No tener evidencia de estar sujeto a ataques o pérdida de control físico, esto será razón suficiente para la descalificación

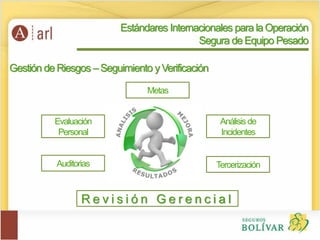

21. Gestión de Riesgos –Seguimiento yVerificación
Metas
Evaluación
Personal
Análisisde
Incidentes
Auditorias Tercerización
R e v i s i ó n G e r e n c i a l
Estándares Internacionales para la Operación
Segura de Equipo Pesado

22. Estándares Internacionales para la
Operación Segura de Equipo Pesado
GRACIAS !!
