Guía para estructurar una edificación con Etabs - Parte II.pdf
1. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 1
GUÍA PARA ESTRUCTURAR UNA
EDIFICACIÓN CON ETABS
Parte II
Autor: Jorge Enrique Guerrero Obando
CIP: 193149
Chiclayo, 07 de marzo de 2023
2. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 2
Asignamos cargas
Seleccionamos todas las losas y quitamos losa de escalera y ductos

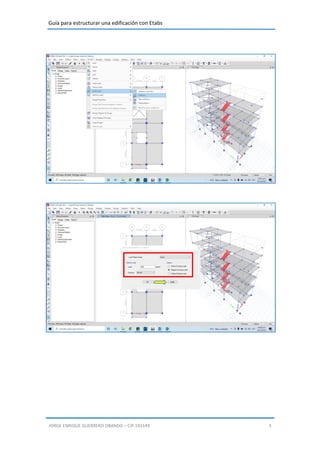

3. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 3
4. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 4
5. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 5
6. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 6
En la azotea modificamos las cargas, ya no habría tabiquería móvil
7. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 7
Agregamos carga de tanque elevado
8. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 8
9. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 9

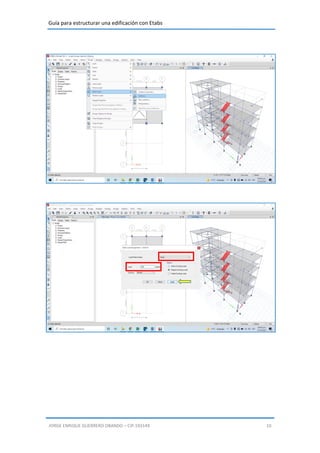

10. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 10
11. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 11
12. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 12
Seleccionan las vigas principales
13. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 13
14. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 14

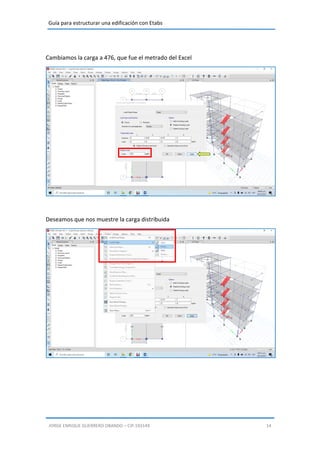

Cambiamos la carga a 476, que fue el metrado del Excel
Deseamos que nos muestre la carga distribuida

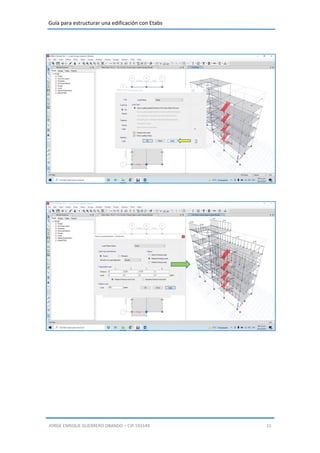

15. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 15
16. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 16
Seleccionan las vigas principales
17. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 17
Mostramos la deformada para activar selección de niveles
18. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 18
Corregimos el último nivel
Seleccionamos todas las vigas que tienen carga
19. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 19
Colocamos carga cero (0)

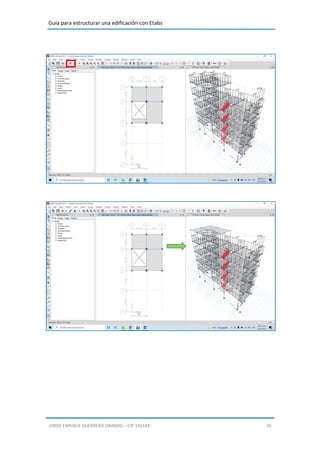

20. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 20
21. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 21
Corregimos la carga del tanque elevado, debemos ponerla como carga puntual (damos
clic derecho), caso contrario, vemos el peso del tanque y dividimos en el área que
pondremos el tanque, de esa manera, la agregamos como carga distribuida.
22. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 22
23. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 23
24. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 24
Asignamos diafragmas, uno por cada piso
25. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 25
Seleccionamos para cada nivel sin losa de escalera y agregamos el diafragma
26. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 26

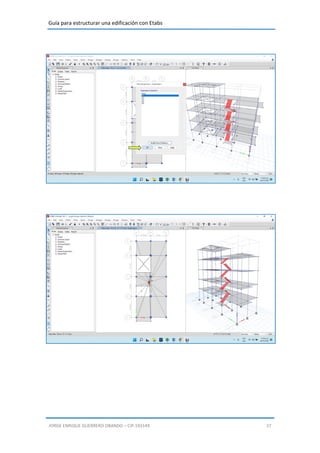

27. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 27
28. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 28
Seleccionamos toda la estructura para poder asignar los brazos rígidos
29. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 29
Damos el valor de 1 para que sea completamente rígidamente viga y columna
30. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 30
Para poder definir la masa sísmica, debemos regirnos a la norma “estimación de peso” y
consideramos la categoría de nuestra edificación.
31. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 31

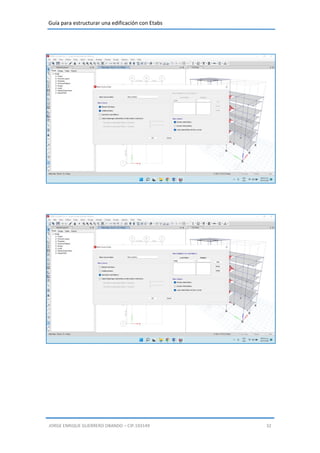

32. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 32

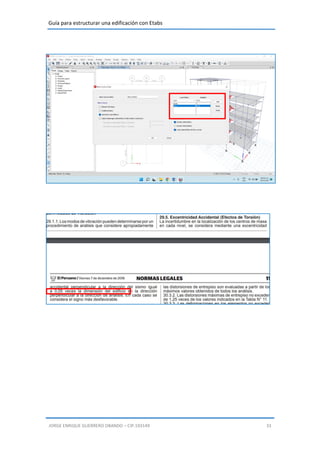

33. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 33

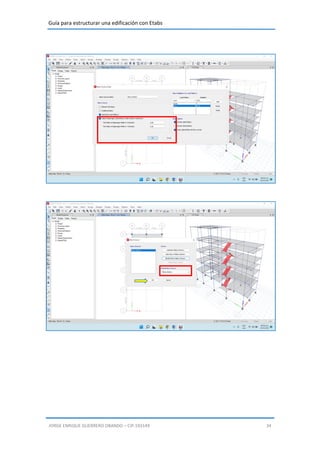

34. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 34

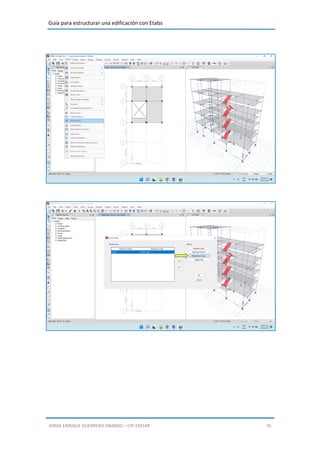

35. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 35
36. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 36
Considero 3 modales por piso, en este caso son 5 pisos, sería 15 modos, la norma
también me indica un mínimo de 3 modos.
37. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 37
Antes de obtener resultados, procedemos a revisar el modelo.
38. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 38
Esperamos unos segundos y nos sale un aviso donde nos indica que no se han generado
error, el error que puede indicarnos es cuando no hay empalmes de columnas viga, o
exista doble losa que hayamos generado, esta revisión, no genera errores de criterio.
39. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 39
Ahora ordenamos que considere todos los grados de libertad
40. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 40
Verificamos el centro de rigidez y corremos el modelo
41. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 41
Ahora vemos los resultados
42. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 42
43. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 43
Esta tabla tiene dos maneras de pasarla a Excel, copiar y pegar, caso contrario exportarla
a Excel y luego llevarla a nuestra plantilla
Caso 01: Copiamos con Control + C

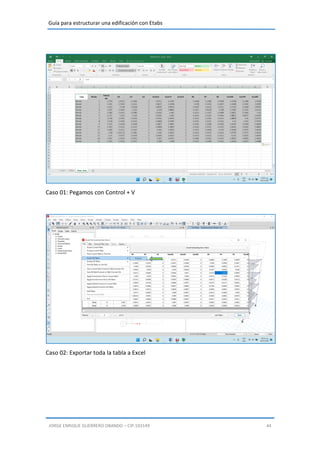

44. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 44
Caso 01: Pegamos con Control + V
Caso 02: Exportar toda la tabla a Excel
45. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 45
Caso 02: Esta tabla que se ha generado de la exportación, la copiamos y la pegamos en
nuestra plantilla Excel, quedando de la siguiente manera

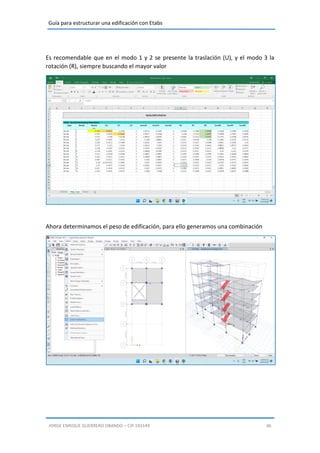

46. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 46
Es recomendable que en el modo 1 y 2 se presente la traslación (U), y el modo 3 la
rotación (R), siempre buscando el mayor valor
Ahora determinamos el peso de edificación, para ello generamos una combinación

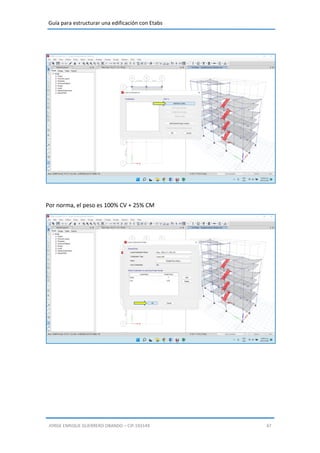

47. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 47
Por norma, el peso es 100% CV + 25% CM
48. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 48
49. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 49
50. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 50
Desactivamos los patrones de carga
51. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 51
Seleccionamos el peso
52. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 52

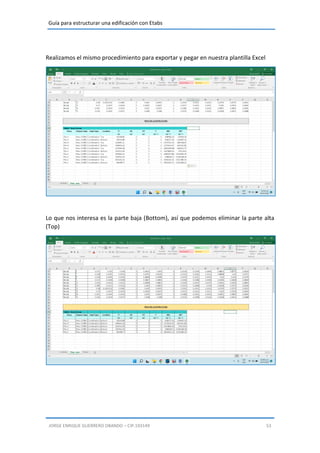

53. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 53
Realizamos el mismo procedimiento para exportar y pegar en nuestra plantilla Excel
Lo que nos interesa es la parte baja (Bottom), así que podemos eliminar la parte alta
(Top)
54. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 54
Tabulamos y obtenemos el peso por nivel, además del ratio, que es un indicador si
vamos bien con el modelado, el ratio debe ser igual o algo mayor al del
predimensionamiento (1,000 kg/m2)
El periodo que obtuvimos, lo copiamos al cuadro de coeficiente sísmico, con el cual ya
podremos obtener los demás resultados.
55. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 55
Analizamos los “T” y “Tp” para poder llenar la tabla
56. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 56
Sabiendo como obtener los datos, analizamos las fuerzas laterales tanto en “DX” y “DY”
Una vez obtenidos los resultados de Fi y Momento Toros, procedemos a ingresar en etabs.

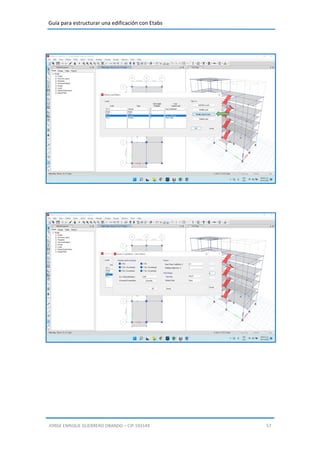

57. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 57
58. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 58

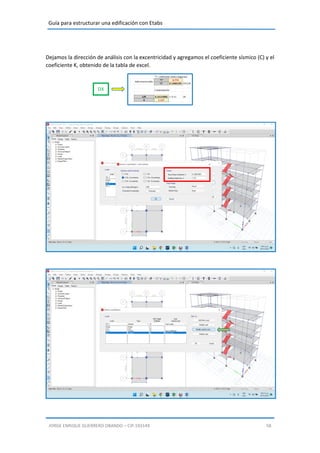

Dejamos la dirección de análisis con la excentricidad y agregamos el coeficiente sísmico (C) y el
coeficiente K, obtenido de la tabla de excel.
DX

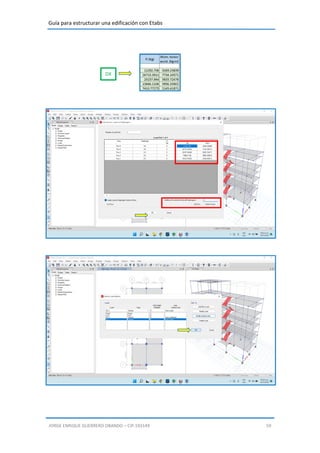

59. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 59
DX
60. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 60

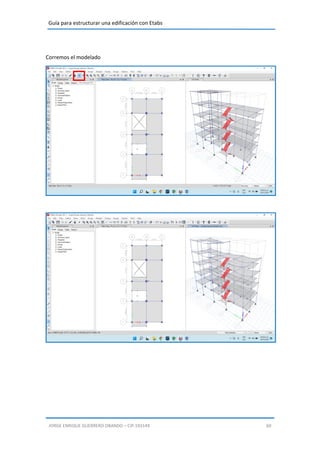

Corremos el modelado
61. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 61

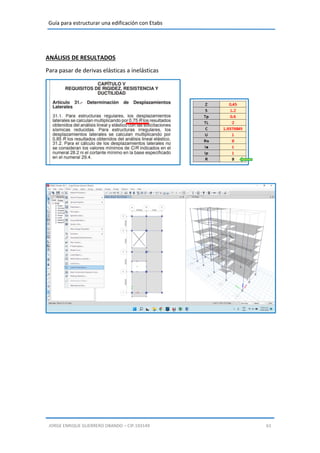

ANÁLISIS DE RESULTADOS
Para pasar de derivas elásticas a inelásticas
62. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 62
63. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 63
64. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 64

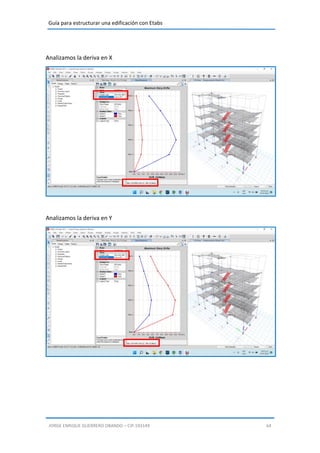

Analizamos la deriva en X
Analizamos la deriva en Y
65. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 65
La deriva en X es 0.022803, la deriva en Y es 0.013401; debemos corroborar con la norma
si estamos cumpliendo
Verificamos desplazamientos
Como podemos ver, no
cumplimos la deriva en “X” ni “Y”
66. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 66
Analizamos en X
67. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 67
Analizamos en Y
68. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 68
69. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 69

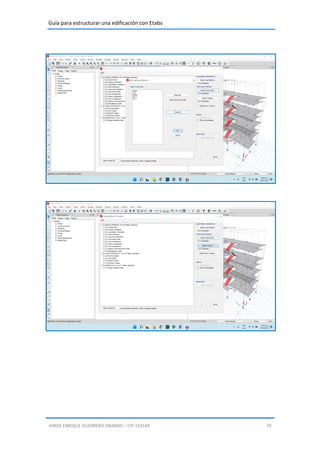

70. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 70
71. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 71
72. Guía para estructurar una edificación con Etabs
JORGE ENRIQUE GUERRERO OBANDO – CIP.193149 72
Analizamos la norma nos dice que si es mayor a 1.3 en “X” y 1.5 en “Y”, presenta
irregularidad torsional, en nuestro caso tenemos irregularidad extrema, nuestro
proyecto no es viable, tenemos que rigidizar, lo solucionamos:
Aumentando peralte de columnas
Creando placas donde están los mayores desplazamientos
Creamos placas
