1) Se analizará una estructura de 10 pisos de concreto armado con pórticos y muros. 2) Se definirán las propiedades de los materiales, cargas vivas y muertas, parámetros sísmicos y espectro de diseño. 3) Se modelará la estructura en ETABS incluyendo la geometría, secciones, apoyos y conexiones.

1. EJEMPLO DE PREDIMENSIONAMIENTO EN ETABS
Descripción del Proyecto.
Se analizará una estructura de 10 pisos mostrada en la figura, que será destinada a un
edificio de oficinas. En las direcciones transversal y longitudinal se utilizarán pórticos
de concreto armado, alternado con muros de concreto armado. Las losas serán
aligeradas.
Propiedades de materiales:
1. Concreto Armado:
 Resistencia a la compresión : f’c=280kg/cm2
 Módulo de Elasticidad : E=15000√f’c
 Peso Específico : Ƴ=2.4ton/m3
2. Peso de losas aligeradas : 300kg/cm2
3. Acabados de piso y techo : 100kg/cm2
4. Cargas Vivas:
 Oficinas : 250kg/cm2
 Techos : 100kg/cm2

2. Parámetros Sísmicos:
1. Zona Sísmica 3 Z = 0.4
2. Categoría C U = 1.0
3. Perfil de Suelo S1 S = 1.0
T0 = 0.4s
4. Coeficiente de Amplificación Sísmica C = 2.5 (T1<0.4s)
5. Reducción de la Respuesta R = 7
Inicio del Programa:
1. Haga doble click en el icono de ETABS ( ) en el escritorio o busque la carpeta
donde se instaló el programa y haga click en ETABS.exe.
2. Al ingresar al programa observaremos la siguiente vista:
3. Hacemos click en la lista desplegable que se encuentra en la parte
inferior derecha y elegimos las unidades ton-m-ºC.
4. Cuando queramos iniciar un archivo nuevo hacemos click en el botón de acceso
rápido (New Model...) aparecerá la ventana Building System and Story Data
Definition como se muestra en la siguiente figura.
Ventana de Trabajo Ventana de Trabajo
Unidades

3. En la siguiente ventana podemos Identificar los ejes.
Número de Pisos
Altura Típica de Pisos
Altura de Primer Piso
Unidades
Número de Pisos
Número de líneas en X
Número de líneas en Y
Espaciamiento entre líneas en X
Espaciamiento entre líneas en Y
Identificar Líneas Editar Líneas
Dimensiones del Grip Dimensiones de los pisos
Primera variable para identificar líneas en X
Identificar líneas de derecha a izquierda
Identificar líneas de izquierda a derecha
Primera variable para identificar líneas en Y
Identificar líneas de derecha a izquierda
Identificar líneas de izquierda a derecha

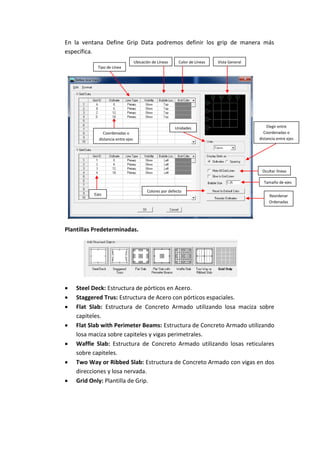

4. En la ventana Define Grip Data podremos definir los grip de manera más
específica.
Plantillas Predeterminadas.
 Steel Deck: Estructura de pórticos en Acero.
 Staggered Trus: Estructura de Acero con pórticos espaciales.
 Flat Slab: Estructura de Concreto Armado utilizando losa maciza sobre
capiteles.
 Flat Slab with Perimeter Beams: Estructura de Concreto Armado utilizando
losa maciza sobre capiteles y vigas perimetrales.
 Waffle Slab: Estructura de Concreto Armado utilizando losas reticulares
sobre capiteles.
 Two Way or Ribbed Slab: Estructura de Concreto Armado con vigas en dos
direcciones y losa nervada.
 Grid Only: Plantilla de Grip.
Color de LíneasUbicación de Líneas Vista General
Tipo de Línea
Unidades Elegir entre
Coordenadas o
distancia entre ejes
Ocultar líneas
Tamaño de ejes
Colores por defecto
Reordenar
Ordenadas
Ejes
Coordenadas o
distancia entre ejes

5. Importar archivo desde AUTOCAD.
5. La geometría de la estructura se realizará en el programa de dibujo AUTOCAD
(dicha geometría se guardará con extensión .DXF), en el que dibujara en 3D
todas las líneas que contengan las líneas que definen las formas del volumen,
de las plantas de los pisos y líneas que definan la ubicación de elementos
estructurales como columnas, vigas, losas, placas etc. Es importante que los
elementos esten contenidos en diferentes capas (vigas, columnas, placas, etc.)
6. Para importar el modelo iremos al menú File y seleccionaremos el sub menú
Import y elegiremos la opción DXF File 3D Model…
7. Aparecerá la siguiente ventana
Usar las plantillas de
un modelo existente
Usar las plantillas por
defecto del ETABS
Crear un modelo sin
base de datos

6. 8. Luego aparecerá una pantalla donde buscaremos el archivo donde creamos el
modelo de la estructura con extensión DXF y le daremos aceptar.
9. En la siguiente pantalla (DXF Import) seleccionaremos las capas que vamos a
importar desde el AUTOCAD en este caso serán la capa Vigas y la capa
Columnas. Le damos OK.
10. Posteriormente observaremos la vista en planta y en 3D de la estructura
importada del AUTOCAD.
11. Menú File – Save As…
Seleccione la carpeta donde guardará su trabajo. Escriba el nombre del trabajo
(sin extensión) y haga click en Guardar. El programa graba un archivo con
extensión EDB (ETABS DATA BASE) en el que se guardará toda la información.
Capas Importadas
desde AUTOCAD Secciones Definidas
por el Usuario

7. Materiales
12. Menú Define - Material Propertiers
 En el cuadro Define Materials marque CONC y luego hacemos click en
Modify/Show Material
Definir Propiedades de los materiales
Definir Secciones tipo pórtico
Definir Secciones Tipo Losa, Muro
Definir Propiedades de enlace
Definir Funciones Espectrales
Definir Casos de Carga Estática
Definir Combinaciones de Carga
Definir Fuente de Masa

8. 13. En el cuadro Material Property Data colocamos las propiedades del material como se
muestra en la figura.
Para el Análisis
Para el Diseño
Agregar Nuevo Material
Modificar Material Existente
Masa / Volumen
Peso Específico
Módulo de Elasticidad
Coeficiente de Poisson
Coeficiente de Expansión Térmica
Módulo de Corte
Material Isotrópico u Ortotrópico

9. 14. Si se utilizará algún material adicional (Mampostería) se escogería la opción Add New
Material (del cuadro Define Materials) y se colocarían las propiedades de dicho
material.
Agregando vistas en elevación (Opcional)
15. Vamos a la barra de Menú….. View/Set Elevation View…
16. En la ventana Set Elevation View hacemos click en el botón Add New Elevation… en la
ventana Elevation Data damos el nombre de la elevación así como la ubicación con
respecto a los ejes “X” o “Y”. Agregamos la elevación 1 con coordenada x=0 y de la
misma manera agregamos las demás elevaciones (elevación 2, x=6; elevación 3,
x=12.5; elevación 4, x=18.5; elevación A, y=0; elevación B, y=5; elevación C, y=10.5;
elevación D, y=16; elevación E, y=21;).
Resistencia a la compresión del Concreto
Calidad del Acero de Refuerzo a Flexión
Calidad del Acero de Refuerzo a Corte
Norma de Diseño
Agregar una Nueva Elevación
Agregar una nueva elevación a una línea seleccionada
Número de Elementos
Número de Elementos

10. Creando Ejes
17. Vamos al Menú Edit – Edit Grid Data – Edit Grid…
18. En la ventana Coordinate Systems hacemos click en el botón Add New Systems
19. En la ventana Define Grid Data y creamos los ejes de la estructura en Grid ID
escribimos los nombres de los ejes en X Grid Data: 1, 2, 3, 4; en Y Grid Data: A, B, C, D,
E. En la columna Ordinate indicamos la ubicación de los ejes según el gráfico mostrado;
en las siguientes columnas hacemos doble click en cada una de ellas para activarlas.
Luego presionamos el botón OK.
Crear un nuevo Sistema
Copiar un Sistema Existente
Modificar Sistema Existente
Borrar Sistema Existente
Sistema Global
Nombre de la Elevación
Ubicación respecto al eje X
Ubicación respecto al eje Y

11. 20. Posteriormente presionamos el botón OK en la ventana Coordinate Systems.
Secciones de Elementos Lineales.
21. Menú Define – Frame Sections. Se pueden borrar la mayor parte de las secciones
mostradas
22. En la segunda lista desplegable del cuadro Define Frame Properties escoja Add
Rectangular. En el cuadro Rectangular Section colocaremos las propiedades de
nuestras secciones, en este caso las propiedades para la columna C50x50.
Importar Secciones
Definir Secciones
Modificar Secciones
Eliminar Secciones
Lista de Secciones Definidas

12. Seleccione Reinforcement y aparecerá el cuadro Reinforcement Data en el cual
indicaremos el tipo de elemento (Columna o Viga).
Para el caso de vigas se elegirá la opción Beam y aparecerá el siguiente cuadro.
Tipo de Material
Depth(t3) : Altura de la Sección
Width(t2): Ancho de la Sección
Nombre de la Sección
Vista General de la Sección
Refuerzo de la Sección
Propiedades de la Sección
Modificadores de las Propiedades
Diseño Tipo Columna
Configuración Rectangular o Circular
Recubrimiento al centro del refuerzo

13. 23. Agregue en forma similar las secciones C40X70, V30X55, V25X55.
24. Al terminar con todas las secciones requeridas, vuelva a hacer OK para cerrar el cuadro
Define Frame Sections.
25. Haga click en el botón Guardar (el que tiene dibujado un diskette).
Secciones de elementos de área.
26. Menú Define – Wall/Slab/Deck Sections.
27. En la ventana Define Wall/Slab/Deck Sections borrar SLAB1 y PLANK1 con el botón
Delete Section.
28. Seleccione WALL1 y haga click en Modify/Show Section… En el cuadro Wall/Slab
Section, ingresaremos las propiedades de nuestra placa en este caso para la PLACA19.
Diseño Tipo Viga
Recubrimiento en la parte superior
Recubrimiento en la parte inferior
Tipo de Área
Modificar o Mostrar Sección
Borrar Sección

14. 29. Agregue en forma similar las secciones PLACA22 y PLACA25.
30. Seleccione DECK 1 y haga click en Modify/Show Section… En el cuadro Deck Section,
ingresaremos las propiedades de la losa aligerada LOSA20.
Nombre de la Sección
Material
Espesor para la deformación axial
Espesor para deformación por flexión y corte
Tipo de Área: Shell, Membrana y Plate
Modificar Propiedades

15. 31. Hacemos click en OK para cerrar la ventana Deck Section.
32. Guardar.
Definiendo Cargas Estáticas.
33. Para definir los sistemas de carga vamos al Menú Define/Static Load Cases tal como se
muestra en la figura o al icono de acceso rápido .
En la ventana de definición de cargas estáticas, definiremos los tipos de cargas que
actuarán.
Nombre de la Sección
Material
Peso de la lámina por unidad de
área (para nuestro caso es el peso
de los ladrillos)
Concreto vaciado con
encofrado colaborante
Geometría

16. 34. Le damos click en la pestaña Add New Load. En Load escribimos el nombre de la carga
que se va agregar en este caso agregaremos la carga ACABADOS, en Type elegimos
DEAD y en Self Weight Multiplier colocamos cero (Esto indica que no va tomar en
cuenta el peso propio ).
35. Agregamos la carga VIVA y VIVAUP de la misma manera pero en Type elegimos la
opción LIVE.
36. Guardar
Definición de Espectro.
37. Tenemos los valores del Espectro de diseño en una hoja Excel estos datos los
exportamos a un documento de texto TXT (ESPECTROE030).
38. Ahora ingresaremos el Espectro de Diseño para ello elegimos el Menú
Define/Response Spectrum Functions.
Borrar Carga Existente
Agregar un nuevo caso
Modificar una Carga Exist.
Modificar Carga Lateral
Carga
Tipo de Carga
Multiplicador de
Peso Propio
Carga Lateral
Automática

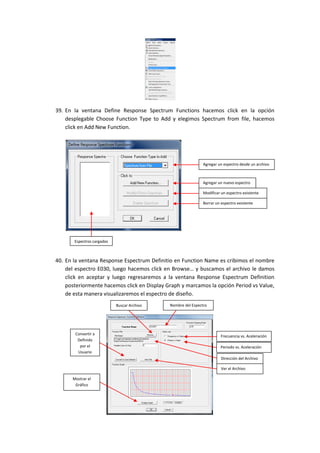

17. 39. En la ventana Define Response Spectrum Functions hacemos click en la opción
desplegable Choose Function Type to Add y elegimos Spectrum from file, hacemos
click en Add New Function.
40. En la ventana Response Espectrum Definitio en Function Name es cribimos el nombre
del espectro E030, luego hacemos click en Browse… y buscamos el archivo le damos
click en aceptar y luego regresaremos a la ventana Response Espectrum Definition
posteriormente hacemos click en Display Graph y marcamos la opción Period vs Value,
de esta manera visualizaremos el espectro de diseño.
Agregar un espectro desde un archivo
Agregar un nuevo espectro
Modificar un espectro existente
Borrar un espectro existente
Espectros cargados
Frecuencia vs. Aceleración
Periodo vs. Aceleración
Nombre del EspectroBuscar Archivo
Dirección del Archivo
Mostrar el
Gráfico
Convertir a
Definido
por el
Usuario
Ver el Archivo

18. 41.Hacemos click en la opción Convert to User Defined para definir el Espectro y aparecerá
la siguiente ventana y le damos ok.
42.Vamos al Menú – Define – Response Spectrum Cases…
43.En la ventana Define Response Spectra le damos click al botón Add New Spectrum.
41. En la ventana Response Spectrum Case Data:
 Escribimos SISMOX en la casilla Spectrum Case Name.
 En la casilla Damping escribimos 0.05.
 En Modal Combination escoger la opción CQC.
Agregar nuevo caso
Modificar caso existente
Modificar caso existente
Casos
Existentes

19.  Desplegamos la lista en la dirección U1 y elegimos E030.
 Damos click en OK
42. Presionamos nuevamente Add New Spectrum.
43. En la ventana Response Spectrum Case Data:
 Escribimos SISMOY en la casilla Spectrum Case Name.
 Desplegamos la lista en la dirección U1y elegimos el espacio en blanco.
 Desplegamos la lista en la dirección U2 y elegimos E030.
 Mantenemos los demás datos.
Nombre
% de amortiguamiento
Método de Combinación Modal:
 CQC: Combinación Cuadrática Completa
 SRSS: Raíz Cuadrada de valores al cuadrado
Asignación del Espectro
Factor de Escala (Aceleración de la Gravedad)
% global de excentricidad en planta
U1: Dirección x
U2: Dirección Y
U3: Dirección Z

20.  Damos click en OK
Definiendo Piso Maestro.
44. Vamos al Menú Edit/Edit Story Data/Edit Story… donde
definiremos el Piso Maestro.
45. Aparecerá la siguiente ventana, en la columna Master Story(Piso Maestro) elegiremos
el o los pisos que se tomaran como base para elegir los pisos típicos (Piso Maestro), en
este caso se tomará solo el piso 1 (STORY1) como Piso Maestro, en la columna Similar
To elegiremos cuales son los pisos que serán idénticos al Piso Maestro y luego OK.
Etiqueta de los
Pisos
Altura
Acumulada
Definir Pisos
Similares

21. 46. Guardar.
Dibujo de los elementos lineales
47. En la parte inferior derecha, despliegue la lista donde se indica el modo “One Story” y
lo cambiamos por “Similar Stories”.
48. Hacemos click en el botón de acceso rápido (Set Elevation View…) y elegimos la
elevación “1”.
49. Seleccionamos una columna de cualquier piso y le damos click derecho y aparecerá la
ventana Line Information, luego elegimos la pestaña Assignments donde
observaremos en Section Property la sección que le asignó el programa a las columnas
(W14X193).
50. Vamos al Menú Select/bye Frame Sections… y aparecerá la ventana Select Sections
donde elegiremos la sección que fue asignada para las columnas W14X193 y le damos
lick en OK.
Altura de cada
Piso
Definir Pisos
Maestros
Sección Asignada por el Programa

22. 51. Una vez seleccionadas todas las columnas (Nos daremos cuenta que están
seleccionadas porque las columnas aparecerán con líneas punteadas) le damos click en
el botón de acceso rápido (Assign Frame Sections…) y aparecerá la ventana Assign
Frame Sections donde elegiremos la sección que le vamos asignar a las columnas en
este caso elegimos la sección C50X50 y le damos click en Ok. Observaremos como
todas las columnas tienen asignada la sección C50X50.
52. Hacemos click en el botón de acceso rápido (Set Plan View…), elegimos el piso STORY
1 (Piso Maestro) y le damos OK.
53. Seleccionamos las vigas principales del Piso Maestro (se podrá observar en la ventana
derecha que al seleccionar las vigas del piso maestro automáticamente se seleccionan
todas las vigas de los pisos a los cuales seleccionamos como Pisos Similares al Piso
Maestro) posteriormente le damos click en el botón de acceso rápido (Assign
Frame Sections…) y aparecerá la ventana Assign Frame Sections donde elegiremos la
sección que le vamos asignar a las vigas en este caso elegimos la sección V30X55
54. De la misma manera asignamos las secciones a las vías secundarias pero esta vez
elegimos la sección V25X55, obteniendo la siguiente vista.

23. 55. Guardar.
Agregando Losas.
56. Observemos que en la parte inferior derecha todavía se mantiene la opción Similar
Stories.
57. Hacemos click en el botón de acceso rápido (Draw Areas…) y aparecerá la ventana
Properties of Object y elegimos en la opción desplegable Property la sección definida
anteriormente LOSA20.
58. Dibujamos cada paño de losa haciendo click en cada esquina del paño y luego hacemos
click derecho, observamos que aparecerá una flecha que es la que indicará el sentido
de mi losa.
Tipo de Sección
Orientación del eje local

24. 59. El sentido del paño de losa no es el correcto entonces se tendrá que cambiar el sentido
de la losa para ello seleccionamos el paño de losa y vamos al Menú Assign – Shell Area
– Local Axexs.
60. En la ventana Assign Local Axis escogemos la opción Angle y escribimos 90, debido a
que deseamos que el sentido de la losa gire 90º.
Rotar al eje local original de un área
dado un determinado ángulo
Rotar al eje local de un área de su
posición actual, dado un determinado
ángulo
Rotar al eje local de un área
perpendicular a las vigas seleccionadas

25. 61. Ahora podemos dibujar los demás paños de la losa pero cuando aparezca la ventana
Properties Objects al hacer click en el botón de acceso rápido (Draw Areas…), en la
casilla de la opción Local Axes escribiremos 90, de esa manera obtendremos el sentido
deseado en nuestra losa. Obtendremos la siguiente vista.
62. Podemos observar que dicha configuración es la misma en todos los pisos debido a la
opción Similar Stories.
63. Guardar
Agregando Placas.
64. Antes de agregar las placas debemos eliminar las columnas donde se van ubicar las
placas.
65. Para ello nos ubicaremos primero en la elevación del eje 1, hacemos click en el botón
de acceso rápido y nos ubicamos en el eje 1.
66. Seleccionamos todas las columnas de los ejes C y D, arrastrando el mouse desde la
parte superior izquierda del eje C hasta la parte inferior de este (rodeando solo las
columnas), de la misma manera para las columnas del eje D y posteriormente
presionamos el botón supr de nuestro teclado con lo cual abremos borrado dichas
columnas.
67. El mismo procedimiento lo repetiremos para la elevación de los ejes 4, A, E.

26. 68. Observamos que en la parte inferior derecha todavía se mantiene la opción Similar
Stories y que nos encontramos en STORY1.
69. Hacemos click en el botón en el botón de acceso rápido (Draw Walls…) y aparecerá
la ventana Properties of Object y elegimos en la opción desplegable Property la
sección definida anteriormente PLACA19.
70. Hacemos click en el punto de intersección entre los eje 1 y eje C y luego seleccionamos
el otro punto entre que es la intersección entre los ejes 1 y D. De la misma manera
agregamos las placas: PLACA22, PLACA25. Se observa la siguiente vista en planta.
Tipo de Área
Tipo de Sección
Excentricidad
respecto al plano

27. 71. Seleccione cada uno de las palcas recientemente agregados. Para ello vamos al Menú
Select - by Eall/Slab/Deck Sections… Aparecerá la ventana Select Sections en donde
seleccionaremos arrastrando el maouse las placas recientemente agregadas.
72. Vamos al Menú Edit – Mesh Areas.
73. En la ventana Mesh Select Areas, elegimos la opción Mesh Quads/Triangles into 5 by
3y le damos OK.
74. Ahora seleccionamos todos los elementos con el botón de acceso rápido .
75. Vamos al Menú Edit – Divide lines.
Dividir el área considerando los objetos
lineales seleccionados en el plano horizontal
Dividir el área en un número
específico de cuadrados o triángulos

28. 76. En la ventana Divide Selected Lines elegimos la opción Break at Intersections with
Selected Lines and Points, con esta opción las vigas y columnas quedarán divididas en
forma consistente con las placas.
Apoyos
77. Nos ubicamos en la planta base haciendo click en el botón de acceso rápido y
elegimos la planta BASE.
78. Selecciono todos los nudos de la planta BASE.
79. Hago click en el botón de acceso rápido (Assign Restraints…). En la ventana Assign
Restraints marcamos las 6 casillas correspondientes a los 6 grados de libertad, el
mismo resultado se obtendría si elegimos el icono que indica empotramiento.
Posteriormente le damos Ok.
Número de Elementos
Dividir en la intersección de
líneas y puntos seleccionados
Dividir en la selección de líneas
de Grip Visibles
Rotación alrededor de X
Rotación alrededor de Y
Rotación alrededor de Z
Traslación en X
Traslación en Y
Traslación en Z
Empotramiento
Articulación
Movil
Nodo Simple

29. 80. Podemos ubicarnos en la elevación correspondiente al eje 1 y observar que los apoyos
de la base están empotrados como se observa en la siguiente figura.
81. Guardar.
Diafragmas Rígidos.
82. Observemos en la parte inferior derecha y seleccionemos la opción One Story.
83. Ubiquémonos en la planta STORY1 con el botón .
84. Seleccionemos todos los nodos de ese piso.
85. Nos vamos al Menú - Assgin/Joint Point/Diaphragm…
86. En la ventana Assign Diaphragm verificar que este seleccionado D1 y luego hacemos
click en OK.
Agregar nuevo Diafragma
Modificar un Diafragma existente
Borrar un Diafragma existente

30. Obtendremos la siguiente vista:
87. Con la flecha hacia arriba podemos ubicarnos en la planta del segundo piso.
88. Seleccionamos todos los nudos del segundo piso y vamos al Menú - Assgin/Joint
Point/Diaphragm…
89. En la ventana Assign Diaphragm hacemos click en el botón Add New Diaphragm y
aparecerá la siguiente ventana, le damos click en OK y nuevamente OK en la ventana
Assign Diaphragm.
Nombre

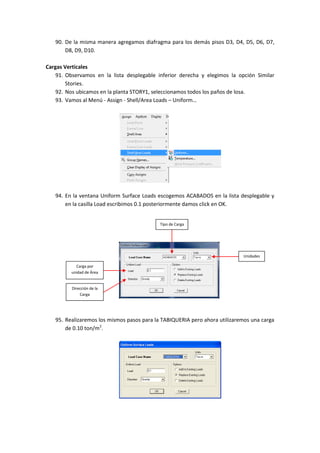

31. 90. De la misma manera agregamos diafragma para los demás pisos D3, D4, D5, D6, D7,
D8, D9, D10.
Cargas Verticales
91. Observamos en la lista desplegable inferior derecha y elegimos la opción Similar
Stories.
92. Nos ubicamos en la planta STORY1, seleccionamos todos los paños de losa.
93. Vamos al Menú - Assign - Shell/Area Loads – Uniform…
94. En la ventana Uniform Surface Loads escogemos ACABADOS en la lista desplegable y
en la casilla Load escribimos 0.1 posteriormente damos click en OK.
95. Realizaremos los mismos pasos para la TABIQUERIA pero ahora utilizaremos una carga
de 0.10 ton/m2
.
Unidades
Tipo de Carga
Carga por
unidad de Área
Dirección de la
Carga

32. 96. Realizaremos los mismos pasos para la carga VIVA pero ahora utilizaremos una carga
de 0.25 ton/m2
.
97. Ahora iremos a la lista desplegable que se encuentra en la parte inferior derecha y
elegiremos la opción One Story.
98. Nos vamos a la planta STORY10 y seleccionamos los paños de dicha planta.
99. Vamos al botón de acceso rápido y seleccionamos la carga VIVA
posteriormente marcamos la opción Delete Existing Loads.
100. Vamos al botón de acceso rápido y colocamos una carga de 0.1 ton/m2
(Recordemos que la sobrecarga en el techo es diferente a la de los demás pisos).
Observemos que en la parte derecha este seleccionada la opción Replace Existing
Loads (Reemplazar la carga existente). Hacemos click en OK.
101. Guardar.

33. Definición de Masas.
102. Vamos al Menú Define – Mass Source
103. En la ventana Define Mass Source, escogemos la opción From Self and Specified Mass
and Loads (Define la masa del peso propio de la estructura, las masas añadidas y las
cargas impuestas). En la lista desplegable elegimos los diferentes tipos de carga
definidos en la casilla Multiplier el factor correspondiente de acuerdo a la norma
E.030.
Nota: Es importante tener en cuenta que cuando escogemos la tercera opción no se
debe incluir el peso propio de la estructura (DEAD).
Definición de Masas:
From Self: Peso Propio
Specified Mass: Masas Específicas
Loads: Masa de las cargas
Factor Multiplicador para cada
caso de carga.
Caso de carga.
Incluir solo masa
lateralTrasladar la masa a los pisos

34. Combinaciones
104. Vamos al Menú – Define – Load Combinations
105. En la ventana Define Load Combinations hacer click en el botón Add New Combo.
106. En la ventana Load Combination Data escribimos DESPX en la casilla Load
Combination Name y en la lista desplegable SISMOX Spectra y en la casilla de Scale
Factor 5.25 (es el resultado de multiplicar 3/4xR ) y hacemos click en el botón ADD,
luego OK.
Agregar nueva combinación de Carga
Modificar una combinación de Carga existente
Borrar combinación de Carga existente
Combinaciones de carga existentes
Nombre de la combinación
Tipo de combinación
Factor de Mayoración
Casos de Carga

35. 107. De la misma manera agregaremos otra combinación para ello haremos click
nuevamente en Add New Combo.
108. En la ventana Load Combination Data escribimos DESPY en la casilla Load
Combination Name y en la lista desplegable SISMOY Spectra y en la casilla de Scale
Factor 5.25 (es el resultado de multiplicar 3/4xR) y hacemos click en el botón ADD,
luego OK.
109. Hacemos click en OK de la ventana Define Load Combinatios.
Análisis
110. Hacemos click en el botón Run Now ( )
111. Al finalizar, podremos observar la deformada para DEAD
112. Hacemos click en el botón de acceso rápido (Show Deformed Shape).
113. En la ventana Deformed Shape en la lista desplegable elegimos la combinación DEPSX
para poder ver la deformada debido al SISMOX.
Tipo de Carga o combinaciones de carga
Escala

36. 114. Podremos observar la deformada en la ventana Izquierda, posteriormente haremos
click con el botón derecho del mouse a la esquina derecha del último piso como
muestra la figura.
115. En la ventana Point Displacements podemos observar los desplazamientos y
rotaciones del punto en sus 3 direcciones (X, Y, Z).
116. Haciendo Click en el botón Lateral Drifts… aparecerá otra ventana donde podremos
apreciar los Drifts de los pisos los cuales vamos a comparar con los límites
establecidos por la norma de acuerdo al tipo de edificación.

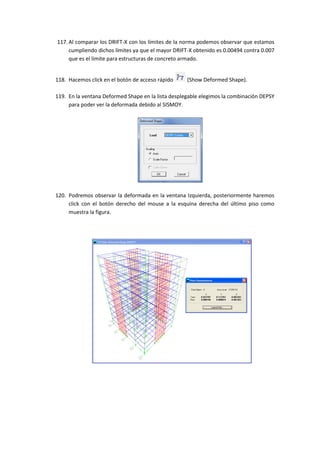

37. 117. Al comparar los DRIFT-X con los límites de la norma podemos observar que estamos
cumpliendo dichos límites ya que el mayor DRIFT-X obtenido es 0.00494 contra 0.007
que es el límite para estructuras de concreto armado.
118. Hacemos click en el botón de acceso rápido (Show Deformed Shape).
119. En la ventana Deformed Shape en la lista desplegable elegimos la combinación DEPSY
para poder ver la deformada debido al SISMOY.
120. Podremos observar la deformada en la ventana Izquierda, posteriormente haremos
click con el botón derecho del mouse a la esquina derecha del último piso como
muestra la figura.

38. 121. En la ventana Point Displacements podemos observar los desplazamientos y
rotaciones del punto en sus 3 direcciones (X, Y, Z).
122. Haciendo Click en el botón Lateral Drifts… aparecerá los DRIFTs los cuales vamos a
comparar con los límites establecidos por la norma E.030.
123. Podemos observar que el DFRIT-Y máximo obtenido es 0.004524 contra 0.007 que es
el límite establecido por la norma E.030.
