1. Se denomina HARDWARE a todo el
conjunto de dispositivos físicos
que hacen posible el
funcionamiento de un
computador.
Este concepto abarca a todos los
componentes eléctricos y
mecánicos que permiten llevar a
cabo en una Computadora el
Almacenamiento y
Procesamiento de Información.

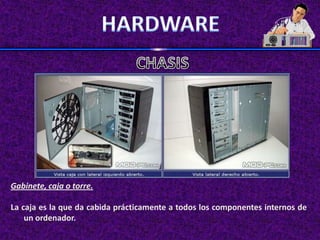

2. Gabinete, caja o torre.
La caja es la que da cabida prácticamente a todos los componentes internos de
un ordenador.

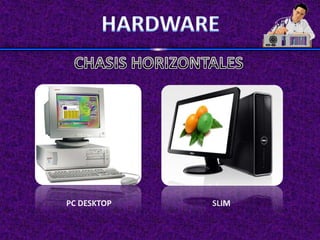

3. PC DESKTOP SLIM

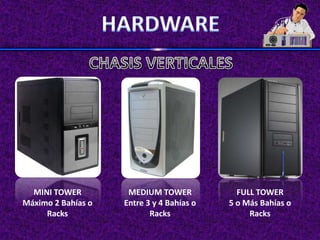

4. MINI TOWER MEDIUM TOWER FULL TOWER
Máximo 2 Bahías o Entre 3 y 4 Bahías o 5 o Más Bahías o
Racks Racks Racks

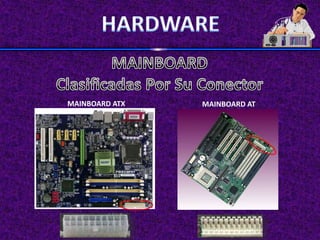

15. MAINBOARD ATX MAINBOARD AT

16. Integradas Independiente

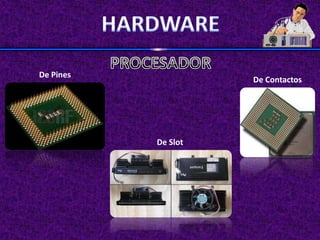

17. De Pines
De Contactos
De Slot

18. Fun  Ventilador
Cooler  Disipador de Calor

20. Simm 30 Pines
Simm 72 Pines
Dimm 168 Pines
DDR I 184 Pines
Unidades de Medida…

21. UNIDAD EQUIVALE A … SÍMBOLO
Bit 1o0 b
Byte 8 bits B
Kilobyte 1024 Bytes Kb
Megabyte 1024 Kilobytes Mb
Gigabyte 1024 Megabytes Gb
Terabyte 1024 Gigabytes Tb
Petabyte 1024 Terabyte Pb
Exabyte 1024 Petabyte Eb
Zettabyte, Yottabyte, Brontobyte, Geopbyte, Saganbyte,
Jotabyte.

29. PCI PCI EXPRESS
AGP

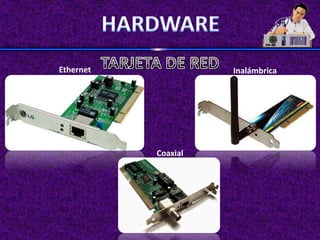

31. Ethernet Inalámbrica
Coaxial

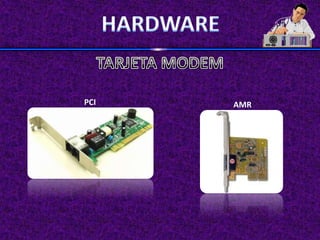

32. PCI AMR

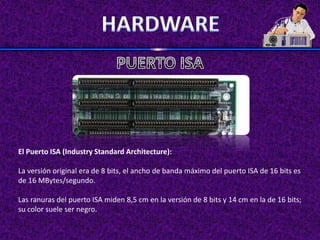

34. El Puerto ISA (Industry Standard Architecture):
La versión original era de 8 bits, el ancho de banda máximo del puerto ISA de 16 bits es
de 16 MBytes/segundo.
Las ranuras del puerto ISA miden 8,5 cm en la versión de 8 bits y 14 cm en la de 16 bits;
su color suele ser negro.

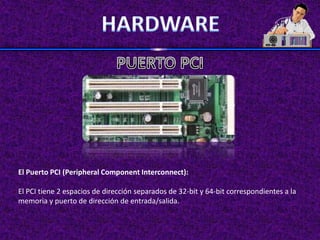

35. El Puerto PCI (Peripheral Component Interconnect):
El PCI tiene 2 espacios de dirección separados de 32-bit y 64-bit correspondientes a la
memoria y puerto de dirección de entrada/salida.

36. PCI-Express (anteriormente conocido por las siglas 3GIO, en el caso de las
"Entradas/Salidas de Tercera Generación", en inglés: 3rd Generation I/O).
La velocidad superior del PCI-Express permitirá reemplazar casi todos los demás buses,
AGP y PCI incluidos. Se consigue aumentar el ancho de banda mediante el incremento
de la frecuencia, llegando a ser 32 veces más rápido que el PCI.

37. Accelerated Graphics Port (AGP, Puerto de Gráficos Acelerado, en ocasiones llamado
Advanced Graphics Port, Puerto de Gráficos Avanzado).
El puerto AGP es de 32 bit como PCI pero cuenta con notables diferencias como 8
canales más adicionales para acceso a la memoria RAM.
El puerto AGP se utiliza exclusivamente para conectar tarjetas gráficas, y debido a su
arquitectura sólo puede haber una ranura. Dicha ranura mide unos 8 cm y se
encuentra a un lado de las ranuras PCI.

38. El audio/módem Rise, también conocido como slot AMR2 o AMR3 es una ranura de
expansión en la placa madre para dispositivos de audio (como tarjetas de sonido) y
Modems.

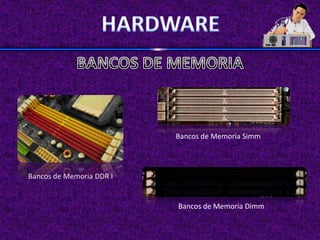

40. Bancos de Memoria Simm
Bancos de Memoria DDR I
Bancos de Memoria Dimm

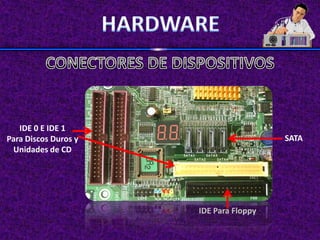

42. IDE 0 E IDE 1
Para Discos Duros y SATA
Unidades de CD
IDE Para Floppy

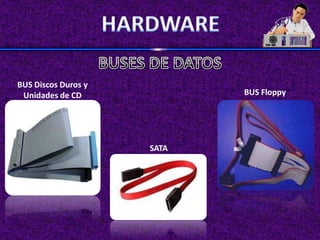

43. BUS Discos Duros y
Unidades de CD BUS Floppy
SATA

44. CMOS (del inglés Complementary Metal Oxide
Semiconductor, "Semiconductor de Metal Óxido CR 2032
Complementario") es una de las familias lógicas
empleadas en la fabricación de circuitos
integrados (chips).
El Sistema Básico de Entrada/Salida o BIOS (Basic
Input-Output System ) es un código de software
que localiza y carga el sistema operativo en la
RAM; es un software muy básico instalado en la
placa base que permite que ésta cumpla su
cometido.
El SETUP ó CMOS-SETUP es una interfaz por
medio de la cual se puede controlar y/o modificar
algunos parámetros del B.I.O.S.

47. Puerto PS2
El conector PS/2 o puerto PS/2 toma su nombre de la serie de
ordenadores IBM Personal System/2.
Podemos encontrar el Conector PS2 de color Verde, el cual indica
la conexión del Mouse.
Y el conector PS2 de color Violeta, indica la conexión del Teclado.

48. El conector DIN-5 se utilizaba antiguamente para enchufar los Teclados a los PCs. Fue
reemplazado por el conector PS/2 y actualmente se está imponiendo la conexión por
puerto USB. .

49. Puerto SERIAL
Un puerto serie o puerto serial es una interfaz de comunicaciones de datos digitales,
frecuentemente utilizado por computadoras y periféricos, en donde la información es
transmitida bit a bit enviando un solo bit a la vez.

50. Puerto PARALELO
Un puerto paralelo es una interfaz entre una computadora y un periférico cuya principal
característica es que los bits de datos viajan juntos, enviando un paquete de byte a la vez.
Es decir, se implementa un cable o una vía física para cada bit de datos formando un bus.

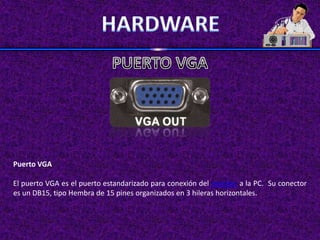

51. Puerto VGA
El puerto VGA es el puerto estandarizado para conexión del monitor a la PC. Su conector
es un DB15, tipo Hembra de 15 pines organizados en 3 hileras horizontales.

52. Puerto USB
El Universal Serial Bus (bus universal en serie) o Conductor Universal en Serie (CUS),
abreviado comúnmente USB, es un puerto que sirve para conectar periféricos a una
computadora.

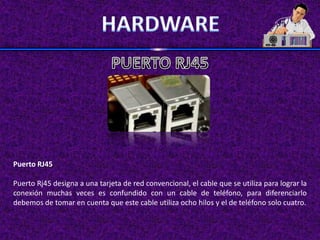

53. Puerto RJ45
Puerto Rj45 designa a una tarjeta de red convencional, el cable que se utiliza para lograr la
conexión muchas veces es confundido con un cable de teléfono, para diferenciarlo
debemos de tomar en cuenta que este cable utiliza ocho hilos y el de teléfono solo cuatro.

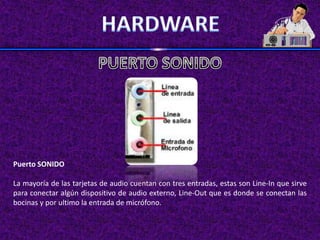

54. Puerto SONIDO
La mayoría de las tarjetas de audio cuentan con tres entradas, estas son Line-In que sirve
para conectar algún dispositivo de audio externo, Line-Out que es donde se conectan las
bocinas y por ultimo la entrada de micrófono.

55. Puerto MIDI (Musical Instrument Digital Interface (interface digital de instrumentos
musicales)
El puerto de juegos (game port) es la conexión tradicional para los dispositivos de control
de videojuegos. El puerto de juegos se integra, de manera frecuente, en una
Entrada/Salida del ordenador o de la tarjeta de sonido (sea ISA o PCI), o como una
característica más de algunas placas base.
Es un tipo de archivo musical que es un Estándar para los instrumentos musicales
electrónicos (principalmente los teclados, pianos, sintetizadores, etc.)

56. Puerto FIREWIRE
Un nuevo puerto que se esta convirtiendo en un estándar es el FireWire, este puerto de
comunicaciones tiene como principal característica la gran velocidad de trasmisión de
datos, por lo cual es ideal para cámaras de video o algún otro dispositivo multimedia.
