PRODUCTOSESTRELLA

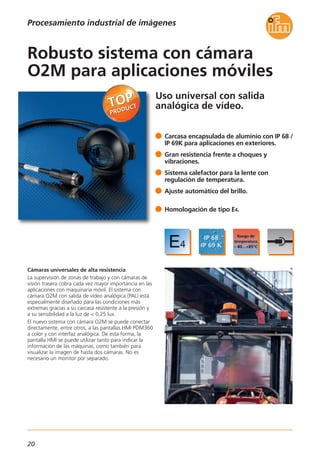

Robusto sistema con cámara O2M para aplicaciones móviles
Sistemas con cámara para aplicaciones móviles
(04.2014)
Procesamiento industrial de imágenes
Detector capacitivo
para una mayor transparencia
Detectores capacitivos
Sensores por infrarrojos / sensores con luz roja
Potentes sensores fotoeléctricos con carcasa de plástico
Potentes sensores fotoeléctricos “O6 wetline”
(04.2014)
(11.2013)
(11.2013)
Sensores de posición
4 - 5
6 - 9
10 - 13
Sensores láser / sensores de distancia
Primer sensor fotoeléctrico estándar con medición
del tiempo de propagación de la luz
Sensor fotoeléctrico con medición del tiempo de propagación
de la luz y concepto Easy-Turn
(04.2013)
(04.2013)
14 - 15
16 - 17
20 - 21
Sensores de temperatura
Transmisor de temperatura en formato miniatura
Robustos sensores de temperatura por infrarrojos
para objetos muy calientes
Transmisor de temperatura con IO-Link y pantalla
La revolución de los sistemas de medición de caudal (11.2013)
Sensores de caudal / caudalímetros
(04.2014)
(04.2014)
(11.2013)
Sensores de proceso
30 - 31
32 - 33
34 - 35
26 - 27
Sensor de nivel aséptico que omite a la perfección
residuos adheridos (04.2014)
Sensores de nivel
28- 29
Precisión en todas las inclinaciones
Sensores de inclinación
(11.2013)
Sensores para control de movimiento
18 - 19
Sensores de presión
Actualización de un best seller: sensor de presión PN con nueva imagen
Transmisores de presión PT/ PU: pequeños y de coste optimizado
(04.2014)
(04.2014)
22 - 23
24 - 25

4
Evaluación precisa de la
aplicación gracias a la indica-
ción del valor del proceso.
Ver por primera vez lo que mide el sensor
Los valores del proceso pueden ser integrados por fin en
un sistema informático a través de una interfaz
inteligente para sensores y, de esta forma, ser indicados,
analizados y evaluados. De este modo se tiene una
visión más clara de la aplicación y el valor del proceso
permite un procesamiento real. Esta función adicional
es por ahora única y ofrece también soluciones para
aplicaciones difíciles.
Utilización
Los detectores capacitivos detectan materiales a granel
o líquidos a través de paredes de depósitos no metáli-
cos. Las aplicaciones típicas de detección de materiales
se encuentran en la industria maderera, papelera y de
semiconductores.
Parametrización
La parametrización se puede llevar a cabo directamente
mediante los botones del sensor o con la interfaz IO-Link.
Esto se lleva a cabo a través de la interfaz USB E30396 o
del Memory Plug E30398. Asimismo, el software
LINERECORDER-SENSOR simplifica la supervisión de
sensores de los más diversos tipos.
Sencilla parametrización vía IO-Link antes
del montaje del sensor.
Variedad en el procesamiento de datos
gracias a IO-Link.
No es necesario un cableado nuevo.
Indicación bien visible del estado de
conmutación.
Sencillo montaje mediante adaptador y
bridas de fijación.
Detector capacitivo para una
mayor transparencia.

5
11.2013
PRODUCTOSESTRELLA
Para más datos técnicos visite nuestra página web: www.ifm.com
Tipo Descripción N° de
pedido
Accesorios
Adaptador para montaje libre,
PBT
E12153
Adaptador para montaje en tubos y
tuberías con bridas sujetacables, PA
E12163
Sistemas de conexión
pedido
Conector hembra, M12,
2 m negro, cable PUR
EVC001
EVC150
Tipo
[mm]
Etapa
de salida
Material
de la carcasa
Grado / clase de
protección
N° de
pedido
Cable de conexión 2 m PVC · 3 hilos
M18 x 1 PNP / NPN* PP, TPE-U IP 65, IP 67, II KG5067
M18 x 1 PNP PP, TPE-U IP 65, IP 67, II KG5069
Cable de conexión con conector M8 · 3 hilos
48 x 20 x 14 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, III KQ6003
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ6004
Cable de conexión con conector M12 · 3 hilos
48 x 20 x 14 PNP
Rango
de configuración
[mm]
2...14
2...14
3...20
3...20
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ60083...20
48 x 20 x 14
Interfaz
de comunicación
IO-Link 1.1
IO-Link 1.1
48 x 20 x 14 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, III KQ6001
48 x 20 x 14 PNP PBT, PC, TPE-U IP 65, IP 67, III KQ6002
3...20
3...20
IO-Link 1.1
IO-Link 1.1
Conector M12 · 3 hilos
M18 x 1 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, II KG5065
M18 x 1 PNP PBT, PC, TPE-U IP 65, IP 67, II KG5066
4...24
4...24
IO-Link 1.1
IO-Link 1.1
M18 x 1 PNP PBT, PC, TPE-U IP 65, IP 67, II KG5071
M30 x 1,5 PNP / NPN* PBT, PC, TPE-U IP 65, IP 67, II KI5082
2...14
5...40
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP PBT, PC, TPE-U IP 65, IP 67, II KI5083
M30 x 1,5 PNP / NPN*
inox (1.4404 / 316L),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5084
5...40
2...12
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP
inox (1.4404 / 316L),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5085
M30 x 1,5 PNP / NPN*
inox (1.4404 / 316L),
TPE-U, PBT, PEI
IP 65, IP 67, III KI5086
2...12
3...26
IO-Link 1.1
IO-Link 1.1
M30 x 1,5 PNP
inox (1.4404 / 316L),
TPE-U, PBT, PEI
IP 65, IP 67, III KI50873...26 IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1
IO-Link 1.1PNP PBT, PC, TPE-U IP 65, IP 67, III KQ60103...20
3...20 PBT, PC, TPE-U IP 65, IP 67, III KQ6005
* Detección automática de carga
Memory Plug, memoria de parámetros
para sensores IO-Link
E30398
Interfaz IO-Link, consumo de corriente a
través del puerto USB
E30396
LINERECORDER-SENSOR,
software para la parametrización y
puesta en marcha de sensores IO-Link
ZGS210
Accesorios
pedido
Carcasa de plástico,
24 V DC, 2,5 A
DN1031
Fuentes de alimentación

6
Potentes sensores
fotoeléctricos con
carcasa de plástico.
Máximo rendimiento óptico
Los sistemas de reflexión directa ofrecen una supresión
de fondo a prueba de perturbaciones, incluso en caso
de fondos muy reflectantes, como p.ej. en aplicaciones
con piezas en movimiento en máquinas. El punto
luminoso homogéneo y claramente definido garantiza
una precisa detección de objetos. No se genera luz
dispersa, la cual podría provocar interferencias en otros
sensores fotoeléctricos cercanos.
Óptimos para aplicaciones universales
Para la conexión el usuario puede elegir entre cable de
conexión, conector pigtail M12 o un robusto conector
metálico M8 en la carcasa.
El ajuste de los alcances se lleva a cabo de forma
intuitiva mediante potenciómetro. La selección del
modo luz/oscuridad se realiza mediante interruptor
giratorio. Las barreras y sistemas réflex o de reflexión
directa se caracterizan por su excelente relación precio /
prestaciones. Un amplio repertorio de accesorios de
montaje completa la oferta de ifm.
Sistemas de reflexión directa con supresión de
fondo a prueba de perturbaciones.
Ajuste intuitivo mediante potenciómetro e inte-
rruptor giratorio (selección modo luz/oscuridad).
Punto luminoso homogéneo para una precisa
detección de objetos, sin dispersión de luz.
También disponible como barrera fotoeléctrica y
sistema réflex.
Versiones con conector M8, pigtail M12 o cable
de conexión PUR.

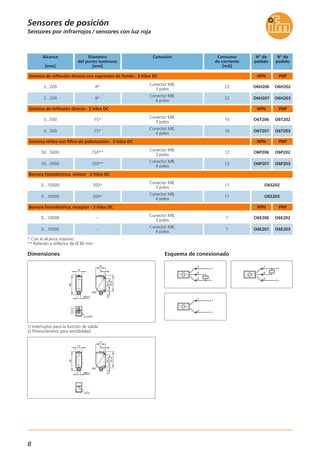

Sensores fotoeléctricos O6, pequeños,
compactos y de máximo rendimiento

7
Sistema de reflexión directa con supresión de fondo · 3 hilos DC
Diámetro
del punto luminoso
[mm]
Conexión N° de
pedido
8* O6H200
Alcance
[mm]
2...200
Cable PUR,
2 m
N° de
pedido
O6H204
PNPNPN
8* O6H2012...200
Conector M12 con
cable PUR de 0,3 m
O6H205
Sistema de reflexión directa · 3 hilos DC
15* O6T2005...500
Cable PUR,
2 m
O6T204
PNPNPN
15* O6T2015...500
Conector M12 con
cable PUR de 0,3 m
O6T205
Sistema réflex con filtro de polarización · 3 hilos DC
150** O6P20050...5000
Cable PUR,
2 m
O6P204
PNPNPN
150** O6P20150...5000
Conector M12 con
cable PUR de 0,3 m
O6P205
Barrera fotoeléctrica, emisor · 2 hilos DC
300*0...10000
Cable PUR,
2 m
O6S200
300*0...10000
Conector M12 con
cable PUR de 0,3 m
O6S201
Barrera fotoeléctrica, receptor · 3 hilos DC
– O6E2000...10000
Cable PUR,
2 m
O6E204
PNPNPN
– O6E2010...10000
Conector M12 con
cable PUR de 0,3 m
O6E205
* Con el alcance máximo
** Referido a reflector de Ø 80 mm
Dimensiones
2xLED
13
21
35,4
25,43,4
3
M3
13
21
35,4
25,43,4
3
M3
LED
L+
L
1
4
3
Esquema de conexionado
L+
L
1
4
3
BN
BK
BU
L+
L L
BN
BK
BU
L+
L+
L
BN
BU
1
3
L+
L
Consumo
de corriente
[mA]
22
22
16
16
12
12
11
11
7
7
1) Interruptor para la función de salida
2) Potenciómetro para sensibilidad
