El documento detalla la misión del Centro de Supercomputación de Galicia (CESGA) en proporcionar recursos computacionales avanzados a la comunidad científica y a entidades de investigación. También describe proyectos significativos, iniciativas de eficiencia energética y los ahorros logrados en el consumo energético mediante diversas mejoras. Finalmente, se mencionan planes futuros para optimizar la infraestructura y fomentar el uso de energías renovables.

1. DATA CENTERS 2012
Eficiencia, Disponibilidad y Seguridad
Javier García Tobío
Managing Director
Centro de Supercomputación de Galicia
21 de noviembre 2012, Madrid

3. CESGA MISSION STATEMENT
To provide high performance computing and advanced
communications resources and services to the
scientific community of Galicia and to the Spanish
National Research Council (CSIC), as well as, to
institutions and enterprises with RTD activity.
To promote high quality research in Computational
Science in close collaboration with the research
community from Galicia as well as from other
regions or countries all over the world; contributing in
this way to the advancement of science, to transfer
technology to industry and administrations, and
as consequence, to the wellbeing of society as a
whole.

4. CESGA BOARD OF TRUSTEES
• Non Profit Foundation
PARTNERS
• Regional Government of Galicia
• National Reseach Council of Spain

5. CESGA USER COMMUNITY
 Universities of Galicia
 Regional Research Centres
 Spanish National Research Council Centres
 Other National and Foreign Institutions:
 Hospitals: RTD Departments
 Private Companies
 Technological Centres
 Other Non Profit RTD Centres
ISO
9001:2008 UNE166002 Excellence in Management
Quality Management
R&D Management

6. CESGA IS:
• Service Provider
Computing e-Learning &
Collaboration tools
Data Storage Technology Transfer to
Industry
Communications GIS
Training Courses
Project Management
PR & Communication

7. CESGA IS:
Research Centre:
Joint RTD&i Project Promoter
Projects (2001-2011)
-UE 30
-National 19
-Regional 70
-With Industry & Others 31
Total 150

8. CESGA IS:
Outstanding e-Infrastructures for RTDi
– Computing platforms
– Data storage servers
– Communications network

9. Evolution of CPU usage

10. Computing users

11. RECETGA exchanged traffic

12. CESGA’S STAFF

13. CESGA: A selection of significant Projects

14. Galician Regional Weather Forecasting Service

15. Galician Regional Weather Ocean Service

16. More detailed Climate simulations to better inform the Intergovernmental
Panel on Climate change (IPCC)
UVIGO
Juan Antonio Añel Cabanelas

17. European IBI Area: Ocean Forecasting Service
Puertos del Estado
Spanish Port Authority
Enrique Álvarez Fanjul

18. Oceanographic simulation to better understand fisheries population dynamics
Instituto Español de Oceanografía
Manuel Ruiz Villarreal

19. Galician Public Health Administration
ULTRASEQUENCING SERVICE: complete genomes sequencing
FGMX – USC – CHUS - CESGA
Ángel Carracedo
Fundación Galega de Medicina Xenómica

20. Molecular Docking to Design of malaria drugs on the fast track
Scientists Against Malaria
Hugo Gutierrez de Terán
Fundación Galega de
Medicina Xenómica

21. Molecular Docking techniques aimed at design of Alzheimer drugs
UAB – USC - FGMX
Xavier Daura
Hugo Gutierrez de Terán

22. Simulation aimed at the optimization of radiotherapy treatment dosage
CHUVI-CHUS-USC-CESGA
Proxecto e-IMRT

23. New material Design for nuclear plant safety
Instituto de Fusión Nuclear UPM
Sergio Eduardo Courtin Vega

24. Computational fluid dynamics for new turbine design
CENER
Sugoi Gómez

25. CTAG : Galician Automotive Technology Centre
Numerical Simulation
for Engineering

26. Large scale electromagnetism simulation for improved radar systems
UVIGO – UNEX – CESGA
Fernando Obelleiro Basteiro

27. Exploring complexity to better describe Ecological networks
Estación Biológica de Doñana
CSIC
Jordi Bascompte

28. European Grid Initiative (EGI): Monitoring & Accounting Service

29. CESGA DATA CENTRE

30. FINIS TERRAE SUPERCOMPUTER

31. CESGA DATA CENTRE: FinisTerrae

32. PLAN DE EFICENCIA ENERGÉTICA DEL CESGA

33. Análisis de la situación de partida (2008)

34. • Free Cooling- Enfriadoras
 Sistema de • Recuperación Calor-Enfriadora
Puntos existentes que favorecen el ahorro energético
Climatización • Bomba de calor
SALA CPD
1 2 3 4 5 6 7 8
EQUIPOS L-15
ENFRIADORAS
GF1
GF2
FAN-COILS
DEMANDA FRÍO SALA CPD
RECUPERACIÓN OFICINAS
CALOR ENFRIADORA
SIST. PASILLOS
B.C

35. Sistema de • Detectores de presencia sala CPD
• Lámparas fluorescentes con balasto
Iluminación electrónico zona centra planta primera

36. Toma de datos
Registros de consumos y facturación
Datos de consumos energéticos
Esquemas unifilares
Planos del edificio
Datos técnicos y manuales de equipos

37.  Medidas eléctricas
1. Interruptor General
2. PP SAI 1
3. PP SAI 2
4. UPS 60
5. UPS 120
6. Climatización CPD
7. Climatización Centro
8. Enfriadora 2
9. SAI Climatizadora 2
10. Interruptor General de
Iluminación
11. Interruptor General
Alumbrado Sótano (IGALS)
12. Iluminación. Exterior
13. Iluminación CPD
14. Iluminación Pasillo
15. Iluminación Planta Baja
16. Iluminación Planta Primera

38.  Medidas de iluminación, temperatura y humedad (1/3)

39.  Medidas de iluminación, temperatura y humedad (2/3)

40.  Medidas de iluminación, temperatura y humedad (3/3)

41.  Medidas termográficas

42.  Distribución de consumos en el edificio

43.  Distribución de consumos de fuerza

44.  Distribución de consumos de climatización

45.  Distribución de consumos de iluminación

46. Recomendaciones de mejora
 Mejoras en el control
 Mejoras en la iluminación
 Mejoras en la climatización
 Mejoras en servidores de computación
 Mejoras en el agua
 Sustitución de fuentes energéticas

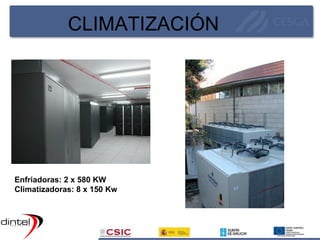

47. CLIMATIZACIÓN
Enfriadoras: 2 x 580 KW8
Climatizadoras: 8 x 150 Kw

48. GRUPO y UPS

49. CIERRE DE PASILLOS FRIOS

50. CIERRE DE PASILLOS FRIOS

51. CIERRE DE PASILLOS FRIOS

52. CIERRE DE PASILLOS FRIOS

61. CONCLUSIONES: ahorros obtenidos
-Mecanismos de ahorro energético de los
servidores:
33.900 €/año
- Consolidación de nodos SVG:
6.300 €/año
- Consumo discos vs Cintas:
575 €/año
- Free-AIR Cooling:
260.000 €/año

62. CONCLUSIONES: ahorros obtenidos
- Cierre de pasillos: 6 ºC descenso temperatura y
aumento de temperatura pasillos fríos a 27ºC
105.000 €/año
- Climatizadoras: ventiladores de velocidad variable
30.000 €/año
- Suspensión/apagado automático de nodos inactivos:
22.000 €/año
- Renovación parcial de nodos Finis Terrae
70.000 €/año

63. TRABAJO ACTUAL Y FUTURO
- Optimización del uso de jerarquías
internas de memoria.
- Planificador de trabajos considerando el
coste del KWh según hora y día.
- Aprovisionamiento de energías
renovables.

64. CESGA: a way to make EUROPE
EUROPA NA MIÑA
REXIÓN
