1. Datacenters
Continuidad Operativa
Ing. Marcelo Ronchi
CONEXYS S.R.L.
ronchi@conexys.com.ar

2. Primera Parte
Introducción
Objetivos
Normas de consideración
Energía

3. IRAM/ISO IEC 17799 (BS 7799/2)
La Norma IRAM / ISO
IEC 17799, es una
guía, para asegurar
el cumplimiento de
las mejores prácticas
de seguridad en
Áreas de
Tecnología de
acuerdo a las
recomendaciones de
la citada norma.

4. Desde la Óptica de la
IRAM/ISO IEC 17799
Técnica Organizac.
Lógica
1. Política de Seguridad
2. Estructura Organizativa para la
Seguridad
Física
3. Clasificación y control 4. Seguridad ligada al
de Activos personal
5. Seguridad Física y 6.Gestión de Comunicaciones
Ambiental Y Operaciones
7. Control de Accesos 8. Desarrollo y mantenimiento
de Sistemas
9. Gestión de Continuidad del 10. Conformidad
Negocio

5. SALA COFRE
Smart Shelter +
 En todo de acuerdo con el punto 5 de la Norma BS
7799, las Salas Cofre previenen de la pérdida, daño o
compromiso de los Activos Informáticos críticos
garantizando el menor tiempo de reinicio de
actividades en caso de una contingencia físico-
ambiental severa.
 Construida bajo los principios de una Sala Técnica de
Alta Seguridad y ensayada de acuerdo EN 1047/2,
brinda la mas alta protección contra Fuego/Calor
manteniendo la temperatura interior por debajo de los
límites establecidos por las Norma NFPA 75 en caso
de Incendio. Aun en situaciones extremas de 1000 ºC
de temperatura exterior, la interior no supera los 48,9
ºC durante el lapso de 1 hora (TIER IV).

6. SALA COFRE:
Propiedades Generales
Protección contra :
Acceso Fuego Explosiones Humo Gases Impactos
indebido
Robo Magnetismo Polvo Vapor Vandalismo Radiación

7. SALA COFRE:
Propiedad de la modularidad
 Propiedad de modularidad
 Una sala puede ampliarse y/o
modificarse su forma, sin perder las
propiedades generales
 También debe permitir, ser
desarmada y traslada a otro
emplazamiento

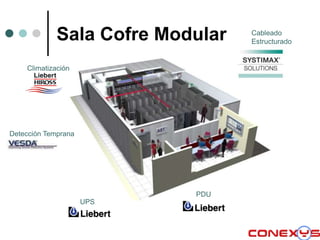

8. Sala Cofre Modular Cableado
Estructurado
Climatización
Detección Temprana
PDU
UPS

9. EN1047-2. Validez de la
Clasificación

10. EN1047-2. Validez de la
Clasificación
 Norma europea contra fuego
 Define Método de ensayo de la sala
 Defines los máximos admisibles de
Temperatura dentro de la sala

11. Desde la NFPA 75
100 Temperaturas
90
Máximas Admisibles
80 EN 1047-2
70 R60D
60 (1Hora)
50 Hardware
Humedad Rel: 85 %
40 Discos 79.4 oC
Diskettes
30
65.6 oC (NFPA 75) Smart Shelter+
y Cintas
(NFPA 75)
20 48.9 oC Temperatura
ambiente
10 (NFPA 75)
0
Temperatura Máxima Temperatura Máxima Temperatura Máxima

12. EN-1047
RIESGOS

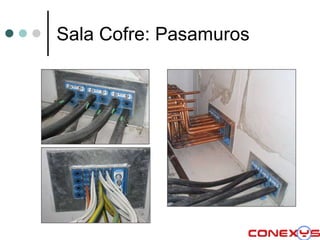

13. Sala Cofre: Pasamuros

14. Según al TIA-942
 El standard TIA-942 (Telecomunication
Infrastructure Standard for Data
Centers) establece para los distintos Grados de
Disponibilidad (TIER 1,2,3,4) las características
necesarias que deben cumplimentarse para los
distintos componentes de la infraestructura (mecánica,
eléctrica, y telecomunicaciones).
 La Sala Cofre cumplimenta los requerimientos de
protección ignífuga de los mas exigentes TIER 3 y
TIER 4 donde se exige hasta 2 horas de protección
(mínimo) para las paredes del CPD.(Building Tiering)

15. Según al TIA-942

16. Según al TIA-942
“ Un Data Center TIER 4 debe considerar todos
los potenciales eventos físicos, intencionales o
accidentales, naturales o producidos por el
hombre que puedan producir una parada del Data
center.
Debe proveer protecciones específicas y en
algunos casos redundantes para este tipo de
eventos.”
TIA 942

17. Distribución de Componentes
Comunicaciones
& UPS
Comunicaciones
& UPS Servidores
28 m2
NOC
Servidores
100 m2
NOC
31 m2

18. ARCHITECTURAL SYSTEM
(According to building limits)
 Protección Ignífuga RF 120
 Cumplimenta EN 1047/2, NFPA
75
 Separación física del cuarto de
comunicaciones con enrejado
que permite la circulación de aire
 Piso Técnico incombustible con
rejas de ventilación.
 Altura de Piso : 48 cm
 Altura de ambiente: 3 m
NOC

19. ARCHITECTURAL SYSTEM
(According to building limits)
 Jaula de FARADAY
 Barrera de Vapor
 Iluminación y señalética
 Pintura y acabado
NOC

20. SISTEMA de
CLIMATIZACION
SALA COFRE - Modelo
• 3 Liebert Hiross HPM CRAC Systems 15 TONS
• 53 KW de calor sensible c/u
• Configuración N+1 con control de rotación
• Copeland Digital Scroll
NOC

21. SISTEMA de
CLIMATIZACION
• 3 Liebert Hiross HPM CRAC Systems 15 TONS
• 53 KW de calor sensible c/u
Cold Aisle
• Configuración N+1 con control de rotación
• Copeland Digital Scroll
Hot aisle
Cold Aisle
Hot aisle
Cold Aisle
NOC

22. SISTEMA ELECTRICO
SALA COFRE - Modelo
• Tablero Principal del Datacenter / TVSS
• 2 Aterramientos
• Tableros de distribución ( Comunicaciones & Sala
de Servidores)
• 2 Circuitos redundantes a cada rack de Servers
• Emergency Power off (EPO)
• Tablero de Bypass de UPS
• 2 UPS 120 KVA
(Módulos en configuración
paralelo redundante)
NOC
22

23. SISTEMA de CABLEADO
SALA COFRE - Modelo
• Cableado entre racks de Servidores y racks de
distribución Cat 6 UTP
• 16 Patch pannels (24 ports) para Servidores
• 16 Patch pannels (24 ports) para racks de
Pasillos calientes distribución
• ANSI TIA 568 B
• Bandejas ventiladas de acero bajo piso
Pasillos Calientes
NOC

24. SISTEMA de INCENDIO
SALA COFRE - Modelo
• Panel de detección FenwallNet 6000
• Detectores fotoeléctricos en ambiente y bajo piso
• Aprobados UL & FM
• Detección por aspiración VESDA
NOC
Fenwallnet 6000 VESDA

25. SISTEMA de EXTINCION
INCENDIO
SALA COFRE - Modelo
• Extinción por agente limpio FM 200 Kidde
• UL & FM approved
• En concordancia con NFPA 2001
• Batería principal
• Batería secundaria
NOC

26. FM200 - Agente Limpio -
Para la Extinción de Incendios
 Los equipos electrónicos son extremadamente
vulnerables al fuego
 Un agente de extinción de fuego de rápida acción puede
prevenir consecuencias catastróficas
 Previene daños catastróficos.
 Protege a las personas.
 Puede reiniciar su negocio rápidamente
 Rápido y eficiente
 Seguro para las personas
 Responsable con el medio ambiente
 Disponible a largo plazo
 FM-200 es la elección correcta

27. Desempeño
rápido y eficiente
 Remueve el calor de tal manera que el fuego no
puede sostenerse por sí mismo
 Listado por UL / aprobado por FM
 Moderno equipo de detección
 Las concentraciones de diseño para extinción se
alcanzan en 10 segundos o menos
 FM-200 es
completamente seguro para espacios ocupados por
personas
 FM-200 tiene la mayor base de datos sobre toxicidad
de todos los agentes limpios
 Es el agente de extinción de fuego que ha sido
probado más intensamente
 Millones de $ invertidos en pruebas

28. ESPACIO DE
ALMACENAMIENTO
Halon 1301
CO2
Gas inerte
(inergen,
argonite, etc.)

29. Responsable con el medio
ambiente
 FM-200 es la elección responsable con el medio ambiente para
agentes limpios de extinción de fuegos.
 FM-200 es la elección responsable con el medio ambiente,
bajo cualquier parámetro
 Cero Potencial de Daño a la capa de Ozono (ODP)
 Bajo tiempo de vida en la atmósfera
 Eficiente uso de recursos
 Reducción de emisiones voluntaria
 FM-200 es el agente de extinción de fuegos más aceptado y
recomendado en el mundo.

30. CONTOL de ACCESO y
CCTV SALA COFRE - Modelo
• Tarjeta de Proximidad para NOC & Comunicaciones
• Tarjeta de Proximidad + Pin+ BIO para Servidores
• Cámaras Sincronizada
con el CC.AA
• Ubicación: Accesos y
Pasillos
NOC

31. MONITOREO REMOTO
SALA COFRE - Modelo
• Multiples alarmas vía SNMP y Mail
• Sensores Remotos
• Temperatura • Humedad
• Luz • Sonido
• Flujo de Aire • Power
• Cámaras • Detección de líquido
NOC

32. Racks & NOC
SALA COFRE - Modelo
• 31 Racks de Servidores (23” and 45 U )
• 9 Racks de Comunicaciones (19” 45 U)
• Accesorios
NOC

33. Racks & NOC
SALA COFRE - Modelo
• NOC de 6 Operadores
• Posiciones y sillas ergonómicas
• Archivos
NOC

34. Sistema de Back Up
SALA COFRE - Modelo
Protección de Back Up en cofre certificado
para 2 horas a 1000 ºC
NOC

35. Si necesita una Mano…..
No dude en consultarnos!!!
www.conexys.com.ar
En Córdoba: Jorge Pablo Ottaviani
cordoba@conexys.com.ar
Tel.: +54 351 4843509 – Cell.: +54 351 341 0110

36. Muchas Gracias!! Por su
Atención
www.conexys.com.ar
