1. TENDENCIAS DE INFRAESTRUCTURA
para DATA CENTERS.
• ING. CARLOS DI MUCCIO
• BUSINESS DEVELOPMENT MANAGER
SOUTHERN CONE.
• @carlosdimuccio
• Nov 2012
1

2. AGENDA.
• DATA CENTER. Diseños, tradicional y nueva
arquitectura.
• Sistemas de un DC.
• Estándares & TIERS.
• Sistema Eléctrico. Energía- Power.
• Sistema de Aire Acondicionado de precisión-
Enfriamiento- Cooling
• Sistema de cableado estructurado, Cobre & FO.
• Tendencia: hacia el Cloud Computing.
• Business Drivers.
2

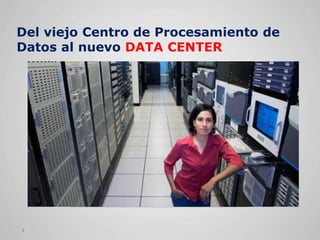

3. Del viejo Centro de Procesamiento de
Datos al nuevo DATA CENTER
3

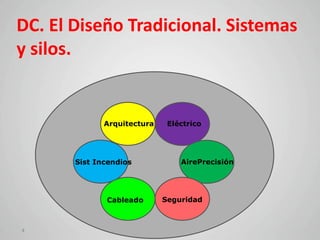

4. DC. El Diseño Tradicional. Sistemas
y silos.
Arquitectura Eléctrico
Sist Incendios AirePrecisión
Cableado Seguridad
4

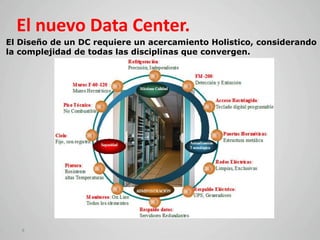

5. El nuevo Data Center.
El Diseño de un DC requiere un acercamiento Holistico, considerando
la complejidad de todas las disciplinas que convergen.
5

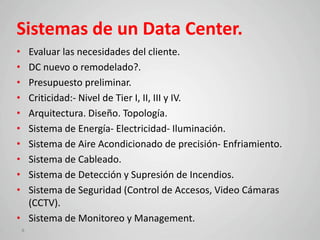

6. Sistemas de un Data Center.
• Evaluar las necesidades del cliente.
• DC nuevo o remodelado?.
• Presupuesto preliminar.
• Criticidad:- Nivel de Tier I, II, III y IV.
• Arquitectura. Diseño. Topología.
• Sistema de Energía- Electricidad- Iluminación.
• Sistema de Aire Acondicionado de precisión- Enfriamiento.
• Sistema de Cableado.
• Sistema de Detección y Supresión de Incendios.
• Sistema de Seguridad (Control de Accesos, Video Cámaras
(CCTV).
• Sistema de Monitoreo y Management.
6

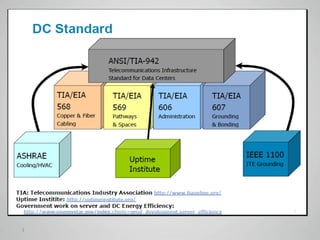

7. 7

8. 8

9. Tier % disponibilidad % de indisponibilidad Tiempo de indisponibilidad al año.
Tier I
Tier II
99.671 %
99.741 %
0.329 %
0.251 %
TIERS
28.82 horas
22.68 horas
Tier III 99.982 % 0.018 % 1.57 horas
Tier IV 99.995 % 0.005 % 52.56 minutos
IV
TIER III
TIER II
TIER I
9

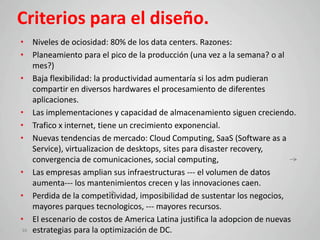

10. Criterios para el diseño.
• Niveles de ociosidad: 80% de los data centers. Razones:
• Planeamiento para el pico de la producción (una vez a la semana? o al
mes?)
• Baja flexibilidad: la productividad aumentaría si los adm pudieran
compartir en diversos hardwares el procesamiento de diferentes
aplicaciones.
• Las implementaciones y capacidad de almacenamiento siguen creciendo.
• Trafico x internet, tiene un crecimiento exponencial.
• Nuevas tendencias de mercado: Cloud Computing, SaaS (Software as a
Service), virtualizacion de desktops, sites para disaster recovery,
convergencia de comunicaciones, social computing,
• Las empresas amplian sus infraestructuras --- el volumen de datos
aumenta--- los mantenimientos crecen y las innovaciones caen.
• Perdida de la competitividad, imposibilidad de sustentar los negocios,
mayores parques tecnologicos, --- mayores recursos.
• El escenario de costos de America Latina justifica la adopcion de nuevas
10 estrategias para la optimización de DC.

11. Logicalis integrador de Data Center
Infraestructura Data Center IT Data Center
Networking
11

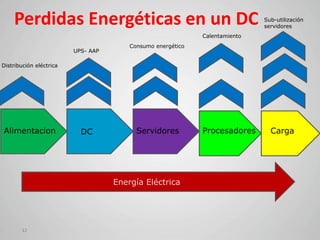

12. Perdidas Energéticas en un DC Sub-utilización
servidores
Calentamiento
Consumo energético
UPS- AAP
Distribución eléctrica
Alimentacion DC Servidores Procesadores Carga
Energía Eléctrica
12

13. 13

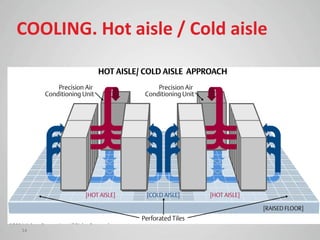

14. COOLING. Hot aisle / Cold aisle
14

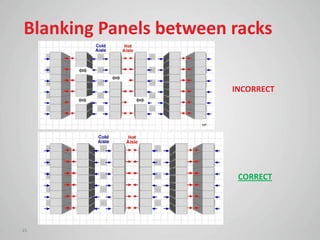

15. Blanking Panels between racks
INCORRECT
HP
CORRECT
15
15

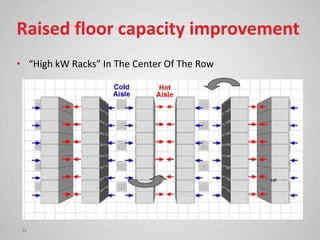

16. Raised floor capacity improvement
• “High kW Racks” In The Center Of The Row
HP
16

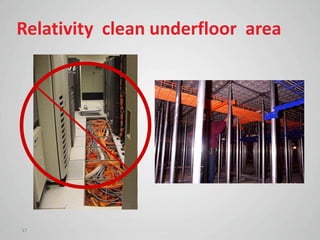

17. Relativity clean underfloor area
17

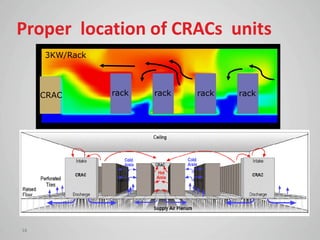

18. Proper location of CRACs units
3KW/Rack
CRAC rack rack rack rack
18
18

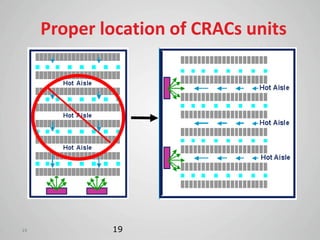

19. Proper location of CRACs units
19 19

20. Rack Sensor Concept of Operation
• By monitoring the refrigeration system in real time, coil
freezing is avoided and proper pressures are maintained
 The compressor and fan operation can be couple
- 100%
together
- 0% -
Compressor Fans
20
20

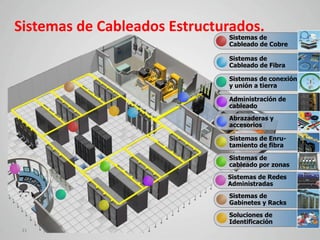

21. Sistemas de Cableados Estructurados.
Sistemas de
Cableado de Cobre
Sistemas de
Cableado de Fibra
Sistemas de conexión
y unión a tierra
Administración de
cableado
Abrazaderas y
accesorios
Sistemas de Enru-
tamiento de fibra
Sistemas de
cableado por zonas
Sistemas de Redes
Administradas
Sistemas de
Gabinetes y Racks
Soluciones de
Identificación
21

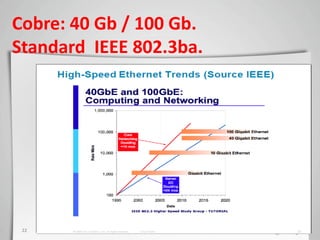

22. Cobre: 40 Gb / 100 Gb.
Standard IEEE 802.3ba.
22

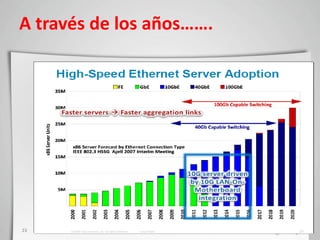

23. A través de los años…….
23

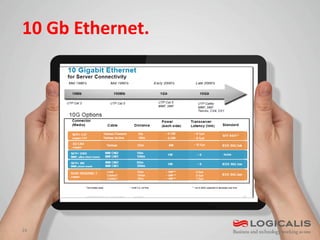

24. 10 Gb Ethernet.
24

25. 25

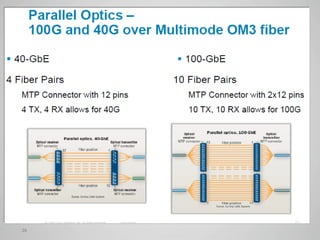

26. 26

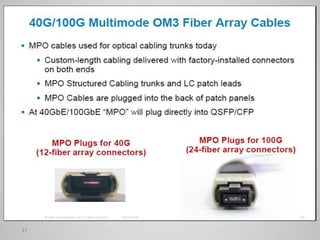

27. 27

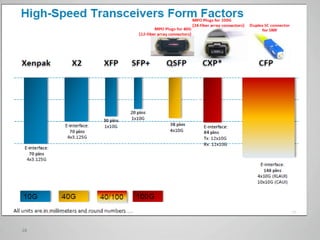

28. 28

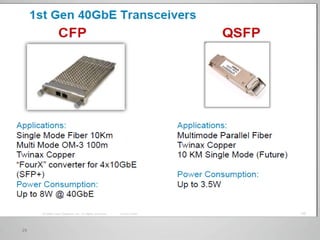

29. 29

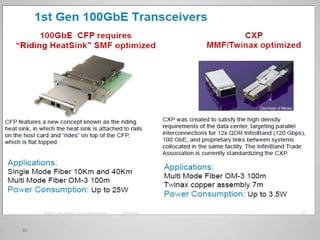

30. 30

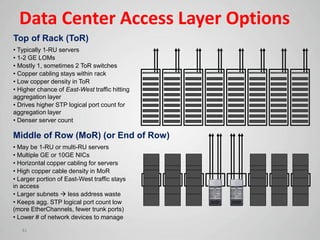

31. Data Center Access Layer Options
Top of Rack (ToR)
• Typically 1-RU servers
• 1-2 GE LOMs
• Mostly 1, sometimes 2 ToR switches
• Copper cabling stays within rack
• Low copper density in ToR
• Higher chance of East-West traffic hitting
aggregation layer
• Drives higher STP logical port count for
aggregation layer
• Denser server count
Middle of Row (MoR) (or End of Row)
• May be 1-RU or multi-RU servers
• Multiple GE or 10GE NICs
• Horizontal copper cabling for servers
• High copper cable density in MoR
• Larger portion of East-West traffic stays
in access
• Larger subnets  less address waste
• Keeps agg. STP logical port count low
(more EtherChannels, fewer trunk ports)
• Lower # of network devices to manage
31

32. 32

33. 33

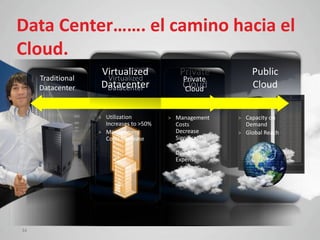

34. Data Center……. el camino hacia el
Cloud.
> > >
> >
>
34

35. Cloud Computing.
Para que?
Elasticidad, Accesible via
Estandarizacion Precio Adquisicion de
Internet
Recursos recursos
Compartidos
Servicios hospedados en la nube El cliente paga solo lo que usa.
Equipos con recursos compartidos. Transición, por tiempo, uso,
Demanda en cualquier momento. espacio,
La adquisicion del servicio, espacio de almacenamiento,
puede ser efectuada por el usuario, area de negocios.
Entrega rapida.
Accesos autorizados por medio de browsers.
35
35

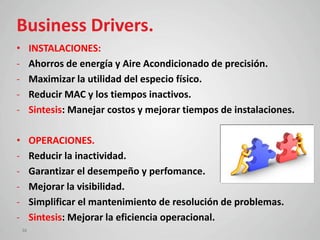

36. Business Drivers.
• INSTALACIONES:
- Ahorros de energía y Aire Acondicionado de precisión.
- Maximizar la utilidad del especio físico.
- Reducir MAC y los tiempos inactivos.
- Sintesis: Manejar costos y mejorar tiempos de instalaciones.
• OPERACIONES.
- Reducir la inactividad.
- Garantizar el desempeño y perfomance.
- Mejorar la visibilidad.
- Simplificar el mantenimiento de resolución de problemas.
- Sintesis: Mejorar la eficiencia operacional.
36

37. Business Drivers II
• ARQUITECTURA.
- Implementar nuevas arquitecturas IT.
- Permitir la agilidad y escalabilidad del DC.
- Reducir los tiempos de implementación.
- Sintesis: Alinearse con las metas del negocio.
• CXO.
- Lograr el retorno de inversión.
- Promover el cumplimiento de los estándares.
- Administrar el riesgo.
- Sintesis: Repensar la infraestructura como un activo
37
estratégico..

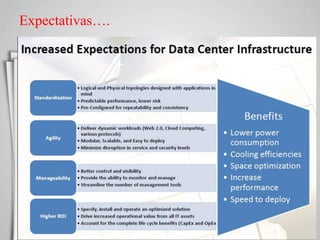

38. Expectativas….
38

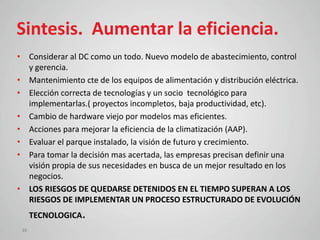

39. Sintesis. Aumentar la eficiencia.
• Considerar al DC como un todo. Nuevo modelo de abastecimiento, control
y gerencia.
• Mantenimiento cte de los equipos de alimentación y distribución eléctrica.
• Elección correcta de tecnologías y un socio tecnológico para
implementarlas.( proyectos incompletos, baja productividad, etc).
• Cambio de hardware viejo por modelos mas eficientes.
• Acciones para mejorar la eficiencia de la climatización (AAP).
• Evaluar el parque instalado, la visión de futuro y crecimiento.
• Para tomar la decisión mas acertada, las empresas precisan definir una
visión propia de sus necesidades en busca de un mejor resultado en los
negocios.
• LOS RIESGOS DE QUEDARSE DETENIDOS EN EL TIEMPO SUPERAN A LOS
RIESGOS DE IMPLEMENTAR UN PROCESO ESTRUCTURADO DE EVOLUCIÓN
TECNOLOGICA.
39

40. Muchas Gracias !!!!!
Ing. Carlos Di Muccio.
Business Development Manager Data Center.
Southern Cone.
Email: carlos.dimuccio@la.logicalis.com
Twitter: @carlosdimuccio.
T: + 54-11-4344-0365.
M: + 54-911-5736-2572
40
