1. Incendios
Capitulo Completo

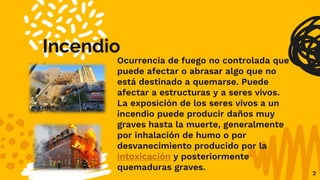

2. Incendio
Ocurrencia de fuego no controlada que
puede afectar o abrasar algo que no
está destinado a quemarse. Puede
afectar a estructuras y a seres vivos.
La exposición de los seres vivos a un
incendio puede producir daños muy
graves hasta la muerte, generalmente
por inhalación de humo o por
desvanecimiento producido por la
intoxicación y posteriormente
quemaduras graves.
2

3. Causas más
frecuentes!
Incendios eléctricos 19%
Roces y fricciones 14%
Chispas mecánicas 12%
Fumar y fósforos 8%
Ignición espontánea 7%
Superficies calientes 7%
Chispas de combustión 6%
3

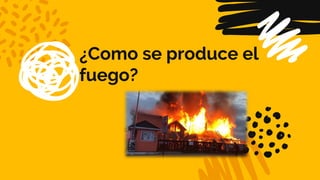

4. ¿Como se produce el
fuego?

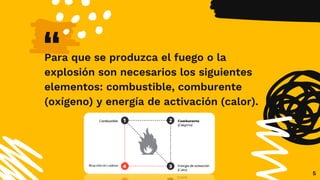

5. “
Para que se produzca el fuego o la
explosión son necesarios los siguientes
elementos: combustible, comburente
(oxígeno) y energía de activación (calor).
5

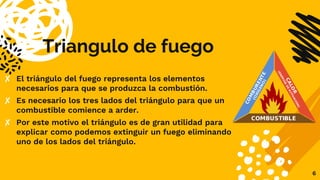

6. Triangulo de fuego
✘ El triángulo del fuego representa los elementos
necesarios para que se produzca la combustión.
✘ Es necesario los tres lados del triángulo para que un
combustible comience a arder.
✘ Por este motivo el triángulo es de gran utilidad para
explicar como podemos extinguir un fuego eliminando
uno de los lados del triángulo.
6

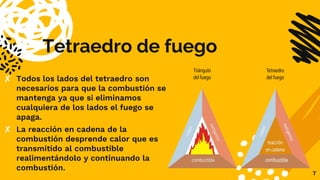

7. Tetraedro de fuego
✘ Todos los lados del tetraedro son
necesarios para que la combustión se
mantenga ya que si eliminamos
cualquiera de los lados el fuego se
apaga.
✘ La reacción en cadena de la
combustión desprende calor que es
transmitido al combustible
realimentándolo y continuando la
combustión.
7

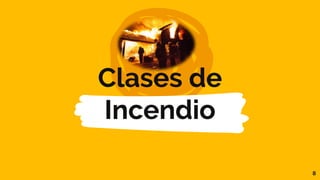

8. Clases de
Incendio
8

9. Estados Unidos y
Latinoamerica
✘ Clase A: fuegos que implican madera, tejidos, goma,
papel y algunos tipos de plástico o sintéticos.
✘ Clase B: fuegos que implican gasolina, aceites, pintura,
gases y líquidos inflamables y lubricantes.
✘ Clase C: son aquellos fuegos que comprometen la
parte eléctrica.
✘ Clase D: fuegos que implican metales combustibles,
como el sodio, el magnesio o el potasio, u otros que
pueden entrar en ignición cuando se reducen a
limaduras muy finas.
9

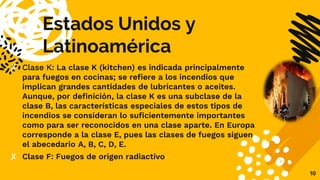

10. Estados Unidos y
Latinoamérica
✘ Clase K: La clase K (kitchen) es indicada principalmente
para fuegos en cocinas; se refiere a los incendios que
implican grandes cantidades de lubricantes o aceites.
Aunque, por definición, la clase K es una subclase de la
clase B, las características especiales de estos tipos de
incendios se consideran lo suficientemente importantes
como para ser reconocidos en una clase aparte. En Europa
corresponde a la clase E, pues las clases de fuegos siguen
el abecedario A, B, C, D, E.
✘ Clase F: Fuegos de origen radiactivo
10

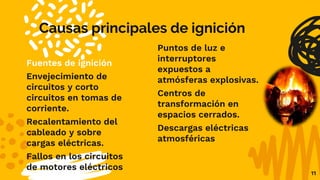

11. Fuentes de ignición
Envejecimiento de
circuitos y corto
circuitos en tomas de
corriente.
Recalentamiento del
cableado y sobre
cargas eléctricas.
Fallos en los circuitos
de motores eléctricos
Causas principales de ignición
Puntos de luz e
interruptores
expuestos a
atmósferas explosivas.
Centros de
transformación en
espacios cerrados.
Descargas eléctricas
atmosféricas
11

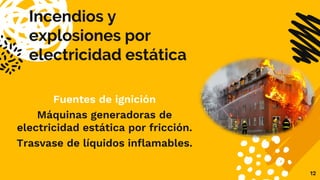

12. Incendios y
explosiones por
electricidad estática
12
Fuentes de ignición
Máquinas generadoras de
electricidad estática por fricción.
Trasvase de líquidos inflamables.

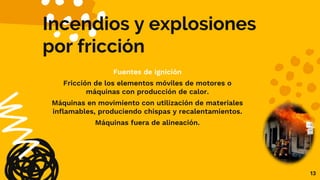

13. Incendios y explosiones
por fricción
Fuentes de ignición
Fricción de los elementos móviles de motores o
máquinas con producción de calor.
Máquinas en movimiento con utilización de materiales
inflamables, produciendo chispas y recalentamientos.
Máquinas fuera de alineación.
13

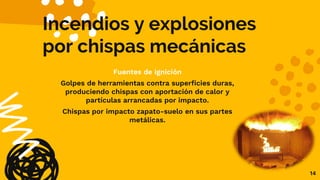

14. Incendios y explosiones
por chispas mecánicas
Fuentes de ignición
Golpes de herramientas contra superficies duras,
produciendo chispas con aportación de calor y
partículas arrancadas por impacto.
Chispas por impacto zapato-suelo en sus partes
metálicas.
14

15. Incendios y
explosiones por
soldadura y oxicorte
15
Fuentes de ignición
Partículas de material derretido.

16. Incendios y explosiones
por ignición espontánea
Fuentes de ignición
Materiales oxidables espontáneamente con el aire y fuerte
producción de calor(linaza, fibras vegetales, yute, lino, lana, heno,
etc.).
Líquidos inflamables en habitáculos con alta temperatura.
Combustibles cercanos a conductos de calefacción.
Conductos de vapor, agua y gases a alta temperatura
Superficies a más de 260 ºC.
Aparatos calentados eléctricamente
Inmersión de metales calientes en aceites.
Lámparas infrarrojas
16

17. Incendios y explosiones
por llamas abiertas
Fuentes de ignición
Utilización de quemadores, sopletes y hornillos de gas inflamable.
Operaciones compartidas con materiales combustibles o
atmósferas inflamables o explosivas.
Líneas del combustible/inflamable expuestas a roturas por
daños físicos.
Hornos.
17

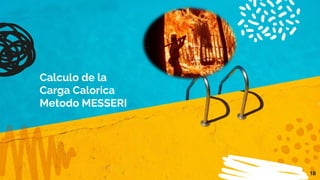

18. Calculo de la
Carga Calorica
Metodo MESSERI
18

19. El Humo
19

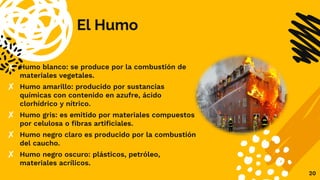

20. El Humo
✘ Humo blanco: se produce por la combustión de
materiales vegetales.
✘ Humo amarillo: producido por sustancias
químicas con contenido en azufre, ácido
clorhídrico y nítrico.
✘ Humo gris: es emitido por materiales compuestos
por celulosa o fibras artificiales.
✘ Humo negro claro es producido por la combustión
del caucho.
✘ Humo negro oscuro: plásticos, petróleo,
materiales acrílicos.
20

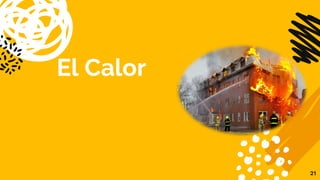

21. El Calor
21

22. El Calor
✘ Los efectos de las altas temperaturas sobre el
cuerpo humano son los siguientes:
✘ 38°C puede provocar abatimiento y desmayos.
✘ 43°C dificultades para mantener el equilibrio
térmico del cuerpo.
✘ 50°C el cuerpo humano puede soportar esta
temperatura de tres a cinco horas.
✘ 55°C el ser humano no puede permanecer más de
cuatro horas a esta temperatura. Podemos sufrir
hipertermia y colapso del sistema vascular
periférico.
22

23. Gases y
Oxigeno
23

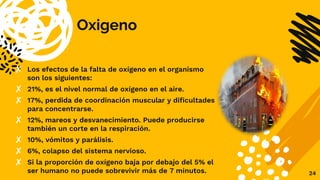

24. Oxigeno
✘ Los efectos de la falta de oxígeno en el organismo
son los siguientes:
✘ 21%, es el nivel normal de oxígeno en el aire.
✘ 17%, perdida de coordinación muscular y dificultades
para concentrarse.
✘ 12%, mareos y desvanecimiento. Puede producirse
también un corte en la respiración.
✘ 10%, vómitos y parálisis.
✘ 6%, colapso del sistema nervioso.
✘ Si la proporción de oxígeno baja por debajo del 5% el
ser humano no puede sobrevivir más de 7 minutos. 24

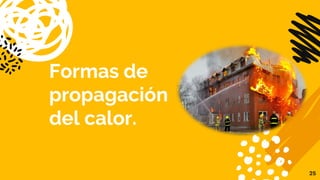

25. Formas de
propagación
del calor.
25

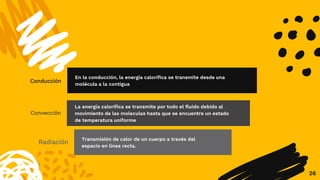

26. 26
Conducción
En la conducción, la energía calorífica se transmite desde una
molécula a la contigua
Convección
La energía calorífica se transmite por todo el fluido debido al
movimiento de las moleculas hasta que se encuentre un estado
de temperatura uniforme
Radiación
Transmisión de calor de un cuerpo a través del
espacio en línea recta.

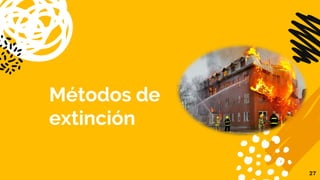

27. Métodos de
extinción
27

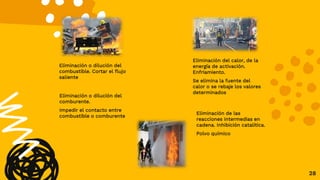

28. Eliminación o dilución del
combustible. Cortar el flujo
saliente
Eliminación del calor, de la
energía de activación.
Enfriamiento.
Se elimina la fuente del
calor o se rebaje los valores
determinados
28
Eliminación o dilución del
comburente.
Impedir el contacto entre
combustible o comburente
Eliminación de las
reacciones intermedias en
cadena. Inhibición catalítica.
Polvo químico

29. Agente
Extintor
29

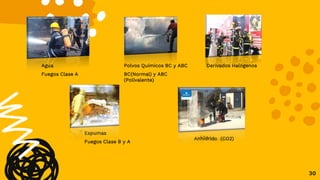

30. Agua
Fuegos Clase A
Polvos Químicos BC y ABC
BC(Normal) y ABC
(Polivalente)
Derivados Halógenos
30
Espumas
Fuegos Clase B y A
Anhídrido (CO2)

31. 31
