El documento define fuego y sus elementos (combustible, oxígeno y calor), y describe las cuatro clases de fuego (A, B, C y D) según el tipo de material combustible involucrado. También explica los agentes de la combustión, las causas y formas de propagación del fuego, así como las medidas básicas de prevención y protección contra incendios.

2. FUEGOFUEGO
DEFINICION
Reacción en cadena donde están presentes
3 elementos: (oxígeno, combustible y
calor), el cual es capaz de emitir
suficientemente luz, llamas y humos.
Su propagación depende de la
inflamabilidad de los materiales
combustibles, de la superficie y la
producción de gases.

3. TETRAEDRO DEL FUEGOTETRAEDRO DEL FUEGO
CalorCombustible
Oxígeno
Reacción en Cadena

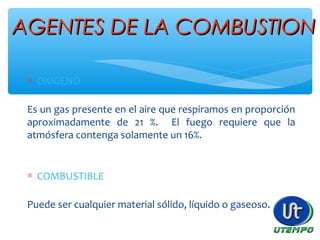

4. AGENTES DE LA COMBUSTIONAGENTES DE LA COMBUSTION
∗ OXIGENO
Es un gas presente en el aire que respiramos en proporción
aproximadamente de 21 %. El fuego requiere que la
atmósfera contenga solamente un 16%.
∗ COMBUSTIBLE
Puede ser cualquier material sólido, líquido o gaseoso.

5. AGENTES DE LA COMBUSTIONAGENTES DE LA COMBUSTION
∗ CALOR
Es lo que provee la energía necesaria para que los
materiales combustibles generen suficientes vapores de
manera que ocurra la ignición.
∗ REACCION
Cuando el combustible, el oxígeno y el calor se combinan
en cantidades correctas y bajo condiciones apropiadas, se
produce una reacción química en cadena la cual causa el
fuego.

6. CAUSAS DEL FUEGOCAUSAS DEL FUEGO
∗ QUIMICAS
Por reacción de una sustancia con otra
∗ MECANICAS
El fuego se genera por descomposición de la materia
orgánica, debida al proceso de fermentación

7. CAUSAS DEL FUEGOCAUSAS DEL FUEGO
∗ ELECTRICAS
Se genera por corto-circuitos, por sobrecargas de
conductores o por electricidad estática
∗ TERMICAS
Se genera por contacto de materiales calientes con
combustibles

8. PROPAGACION DEL FUEGOPROPAGACION DEL FUEGO
∗ CONDUCCION
Contacto directo entre un cuerpo y otro, o entre los
componentes del mismo cuerpo.
∗RADIACION
Se transmite a través de ondas caloríficas individuales que
se propagan por el espacio en todas las direcciones.

9. PROPAGACION DEL FUEGOPROPAGACION DEL FUEGO
∗ CONVECCION
Debido a que el aire caliente y los gases de combustión
tienen menor densidad que el aire frío el calor se transmite
por el movimiento de circulación de gases y vapores en la
atmósfera.

10. INCENDIOINCENDIO
Desgaste incontrolado de materiales combustibles
produciéndose su destrucción parcial o total; fuego fuera
de control.

11. CLASES DE FUEGOCLASES DE FUEGO
A Sólidos Comunes
B Líquidos y gases
C Equipos eléctricos
D Metales Combustibles

13. FUEGOFUEGO CLASE - A -CLASE - A -
Son los que se producen con
material sólido como: madera,
papel, textiles, cartón, carbones,
cauchos, plásticos, ropa, basura
común, etc..
Producen cenizas y rescoldos y
se conocen como fuegos secos.
Su símbolo es un triángulo de
color verde, con la letra “A” de
color blanco en el centro.

15. FUEGOFUEGO CLASE - B -CLASE - B -
A esta clase pertenecen todos los líquidos inflamables y
sólidos que arden en estado líquido como: la gasolina, los
aceites, las grasas, el petróleo, el alcohol, disolventes,
lubricantes, pinturas, etc..
Cuando se presentan en combustibles gaseosos, éstos
queman muy rápidamente, ejemplo: butano, propano,
metano
Se caracteriza por producir humos de color negro.
Se identifican mediante un cuadrado de color rojo con la
letra “B” de color blanco en el centro.

17. FUEGOFUEGO CLASE - C -CLASE - C -
A esta clase pertenecen los
fuegos que se presentan en
equipos eléctricos bajo tensión, o
en artefactos eléctricos
energizados.
Estos se originan a partir de
cortos circuitos y pueden
convertirse en clase A, o B.
Se identifican mediante un
círculo de color azul con la letra
“C” de color blanco en el centro.

18. FUEGOFUEGO CLASE - D -CLASE - D -
A esta clase pertenecen los
fuegos que se presentan en
metales combustibles como el
aluminio, el sodio, el magnesio, el
titanio, potasio, circonio, litio.
Para su extinción se requiere un
elemento especial.
Se identifican con un estrella de
5 puntos o un octágono de color
amarillo, con una letra “D” de
color blanco en el centro.

20. AGENTES EXTINTORESAGENTES EXTINTORES
POR SU ACCION
∗ Enfriante
Agua a presión
∗ Sofocantes
Polvo químico seco
Bióxido de carbono
Solkaflam
Polvo químico especial
Espuma
POR SU MECANISMO
 Extintores fijos
 Extintores portátiles

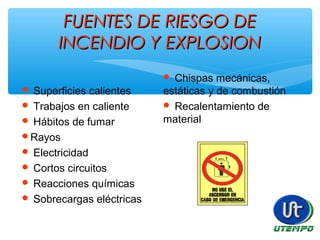

21. FUENTES DE RIESGO DEFUENTES DE RIESGO DE
INCENDIO Y EXPLOSIONINCENDIO Y EXPLOSION
 Superficies calientes
 Trabajos en caliente
 Hábitos de fumar
Rayos
 Electricidad
 Cortos circuitos
 Reacciones químicas
 Sobrecargas eléctricas
 Chispas mecánicas,
estáticas y de combustión
 Recalentamiento de
material

22. PREVENCION DE INCENDIOSPREVENCION DE INCENDIOS
CLASE A
 Asegúrese que las áreas de almacenamiento y de
trabajo estén libres de basuras.
 Coloque trapos con grasa y desechos similares en
recipientes metálicos cubiertos y lejos de cualquier
fuente productora de fuego.
 Vacíe los recipientes de basura diariamente.

23. PREVENCION DE INCENDIOSPREVENCION DE INCENDIOS
CLASE B
 Use líquidos inflamables solamente en áreas bien
ventiladas.
 Mantenga los líquidos inflamables guardados en
recipientes.
 Almacene líquidos inflamables lejos de fuentes
productoras de chispas.
 Nunca guarde más de 95 litros de líquido inflamable
dentro de un edificio.
 Asegúrese que el lugar donde almacena los líquidos
inflamables esté por lo menos a 6 metros de distancia.

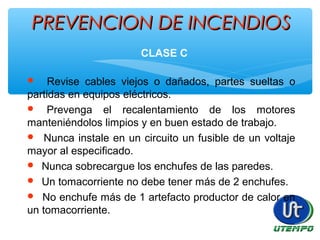

24. PREVENCION DE INCENDIOSPREVENCION DE INCENDIOS
CLASE C
 Revise cables viejos o dañados, partes sueltas o
partidas en equipos eléctricos.
 Prevenga el recalentamiento de los motores
manteniéndolos limpios y en buen estado de trabajo.
 Nunca instale en un circuito un fusible de un voltaje
mayor al especificado.
 Nunca sobrecargue los enchufes de las paredes.
 Un tomacorriente no debe tener más de 2 enchufes.
 No enchufe más de 1 artefacto productor de calor en
un tomacorriente.

25. PROTECCION CONTRAPROTECCION CONTRA
INCENDIOSINCENDIOS
Para contribuir con el programa de protección contra
incendios, se debe determinar los puntos específicos en
cada sector de operaciones.
Para esto es necesario realizar inspecciones en las
cuales se tenga en cuenta, entre otros, algunos
aspectos como son:
Equipos de fricción, materiales utilizados, soldadura
y corte, llamas abiertas, el fumar y los fósforos, orden y
limpieza, equipos de extinción.

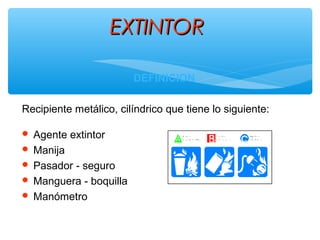

26. EXTINTOREXTINTOR
DEFINICION
Recipiente metálico, cilíndrico que tiene lo siguiente:
 Agente extintor
 Manija
 Pasador - seguro
 Manguera - boquilla
 Manómetro

28. QUE HACER DURANTE UNQUE HACER DURANTE UN
INCENDIOINCENDIO
Evite el pánico
Active la alarma.
Localice el punto de iniciación
Desconecte fuente eléctricas
Deslícese si hay presencia de humo
Preste los primeros auxilios, si es necesario y conoce
No estorbe
Siga las rutas de evacuación
Utilice un trapo húmedo
SALIDA DE
EMERGENCIA
ALARMA
DE INCENDIO

29. QUE HACER DESPUES DE UNQUE HACER DESPUES DE UN
INCENDIOINCENDIO
No regrese al área
Asegurese que esta totalmente apagado el fuego
Cuidado con las cuerdas eléctricas y fuga de gas
No remueva escombros sin autorización
Realice censo de pérdidas
Colabore con las autoridades
