Este documento describe el modelo entidad-relación, incluyendo sus elementos como entidades, atributos y relaciones. Explica que las relaciones describen interacciones entre entidades y pueden ser 1-1, 1-n o n-n. También resume los pasos del proceso de diseño de una base de datos.

1. INFORMATICA
INTEGRANTE: FABIAN ANDRES MORA C.
TEMA: MODELO RACIONAL.
PRESENTADO A: SUSAN HERNANDEZ

2. • Es un tipo de modelo de datos conceptual de alto nivel que se emplea en el diseño
de las base de datos relacionales. El modelo entidad-relación muestra
la estructura de la base de datos empleando todo tipo de herramientas
conceptuales.
• Elementos del modelo entidad-relación
Los elementos conceptuales que emplea el modelo ER son:
* Entidad
* Entidad débil
* Vínculo
* Vínculo identificador
* Atributo
* Atributo clave
* Atributo multivaluado
* Atributo compuesto
* Atributo derivado
* Relaciones
* Jerarquías de generalización.
Cada uno de estos elementos tiene su gráfico que lo identifica.

3. • En bases de datos, una relación o vínculo entre dos o
más entidades describe alguna interacción entre las mismas. Por
ejemplo, una relación entre una entidad "Empleado" y una entidad
"Sector" podría ser "trabaja en", porque el empleado trabaja en un
sector determinado.
Las relaciones se describen en la estructura de la base de
datos empleando un modelo de datos.
Las relaciones son muy empleadas en los modelos de bases de
datos relacional y afines.

4. • Relaciones 1-1.- Las entidades que intervienen en la
relación se asocian una a una (Ej: la entidad HOMBRE,
la entidad MUJER y entre ellos la relación
MATRIMONIO).
• Relaciones 1-n.- Una ocurrencia de una entidad está
asociada con muchas (n) de otra (Ej: la entidad
EMPERSA, la entidad TRABAJADOR y entre ellos la
relación TRABAJAR-EN).
• Relaciones n-n.-Cada ocurrencia, en cualquiera de las
dos entidades de la relación, puede estar asociada con
muchas (n) de la otra y viceversa (Ej: la entidad
ALUMNO, la entidad EMPRESA y entre ellos la
relación MATRÍCULA).

5. PROCESO DE DISEÑO DE UNA BD
1.Determinar el propósito de la
BD
2.Determinar las
tablas : necesarias
Cuando ya conozca
claramente el
propósito de la base
de datos, puede dividir
la información en
temas distintos. Cada
tema será una tabla
de la base de datos.
3.Determinar los
campos
necesarios Tiene
que decidir la
información que
desea incluir en
cada tabla. Cada
categoría de
información de una
tabla se denomina
campo y se muestra
en forma de
columna al examinar
la tabla.
4.Determinar las
relaciones :
Observe cada
tabla y decida
cómo se
relacionan sus
datos con los de
las tablas
restantes. Agregue
campos a las
tablas o cree
tablas nuevas para
clarificar las
relaciones, si es
necesario.
5.Perfeccionar el
diseño Busque
errores en el diseño.
Cree las tablas y
agregue algunos
registros de datos de
ejemplo. Vea si
puede obtener los
resultados que
desea de sus tablas.
Haga los ajustes
necesarios al diseño.

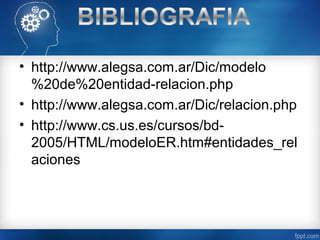

6. • http://www.alegsa.com.ar/Dic/modelo
