El documento describe el modelo entidad-relación para el diseño de bases de datos. El modelo entidad-relación se basa en entidades y relaciones para modelar los datos de un sistema de información. Las entidades representan objetos y cosas sobre las cuales se almacena información, mientras que las relaciones representan asociaciones entre entidades.

1. Diseño y Auditoria de Sistemas
Nombre: Cinthya Pamela Quinde
Nombre: Cinthya Pamela Quinde
Pico.
Pico.
Curso: 3 “A5”.
Curso: 3 “A5”.

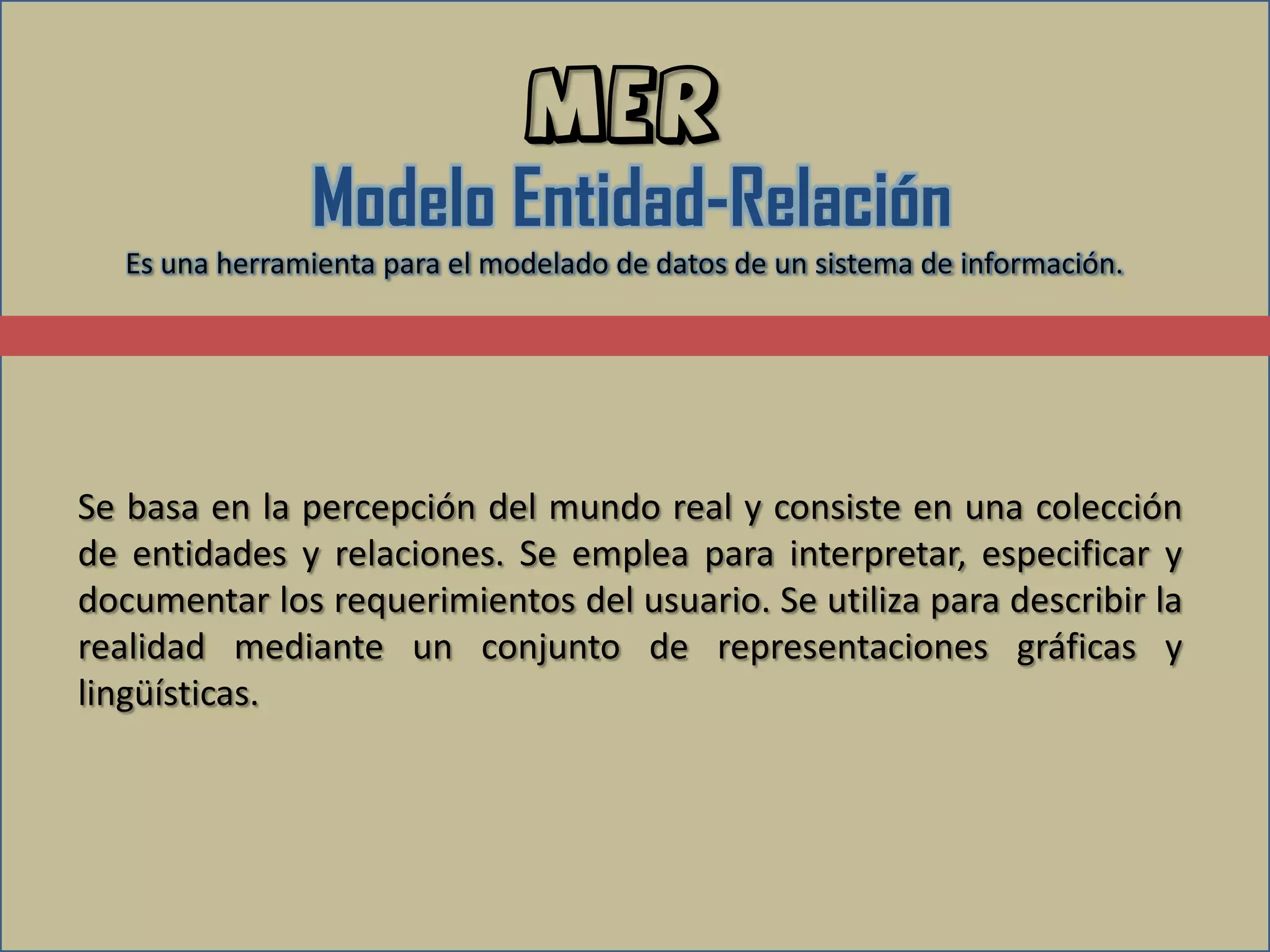

2. MER
Modelo Entidad-Relación
Es una herramienta para el modelado de datos de un sistema de información.
Se basa en la percepción del mundo real y consiste en una colección
de entidades y relaciones. Se emplea para interpretar, especificar y
documentar los requerimientos del usuario. Se utiliza para describir la
realidad mediante un conjunto de representaciones gráficas y
lingüísticas.

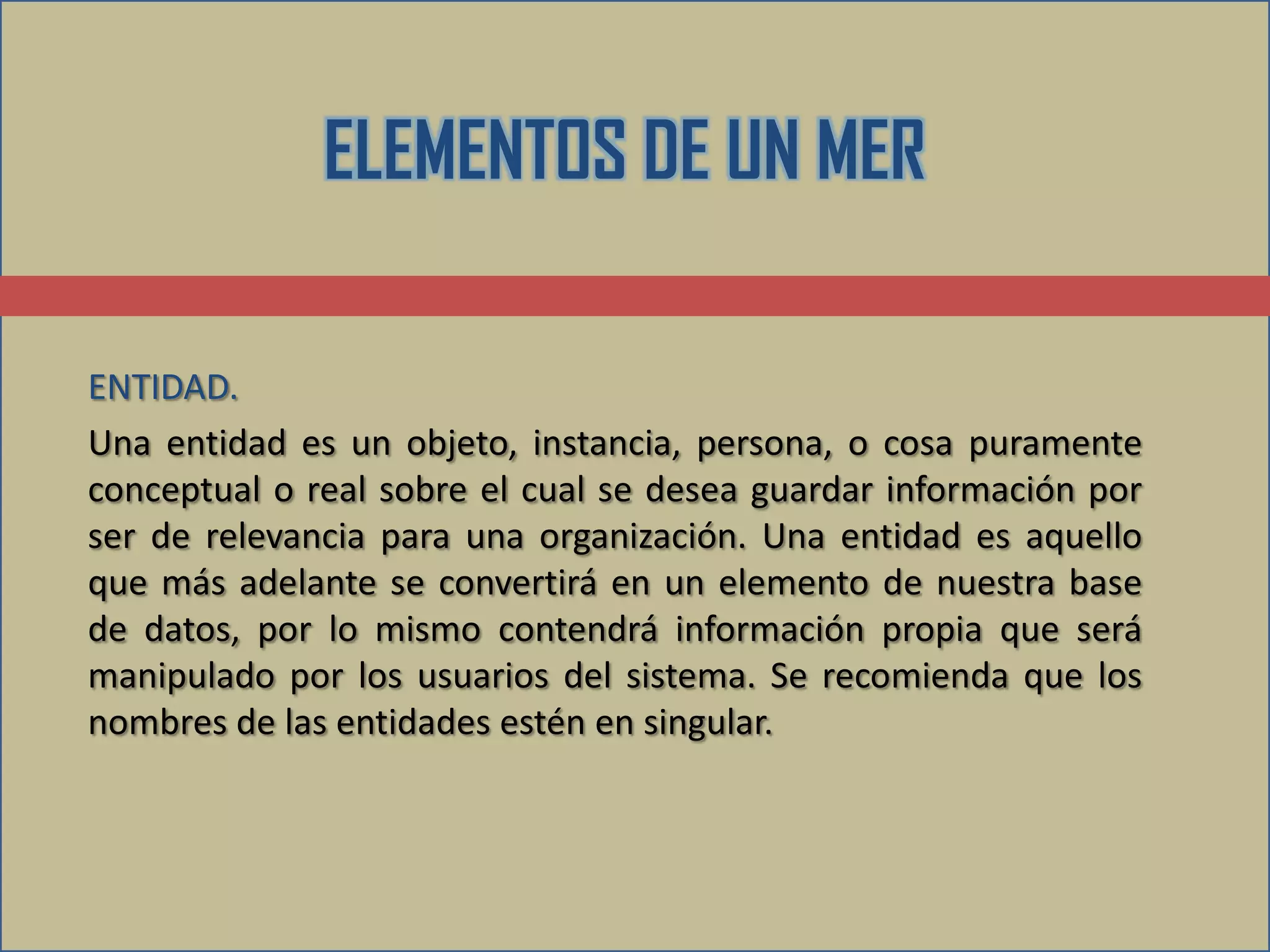

3. ELEMENTOS DE UN MER
ENTIDAD.
Una entidad es un objeto, instancia, persona, o cosa puramente
conceptual o real sobre el cual se desea guardar información por
ser de relevancia para una organización. Una entidad es aquello
que más adelante se convertirá en un elemento de nuestra base
de datos, por lo mismo contendrá información propia que será
manipulado por los usuarios del sistema. Se recomienda que los
nombres de las entidades estén en singular.

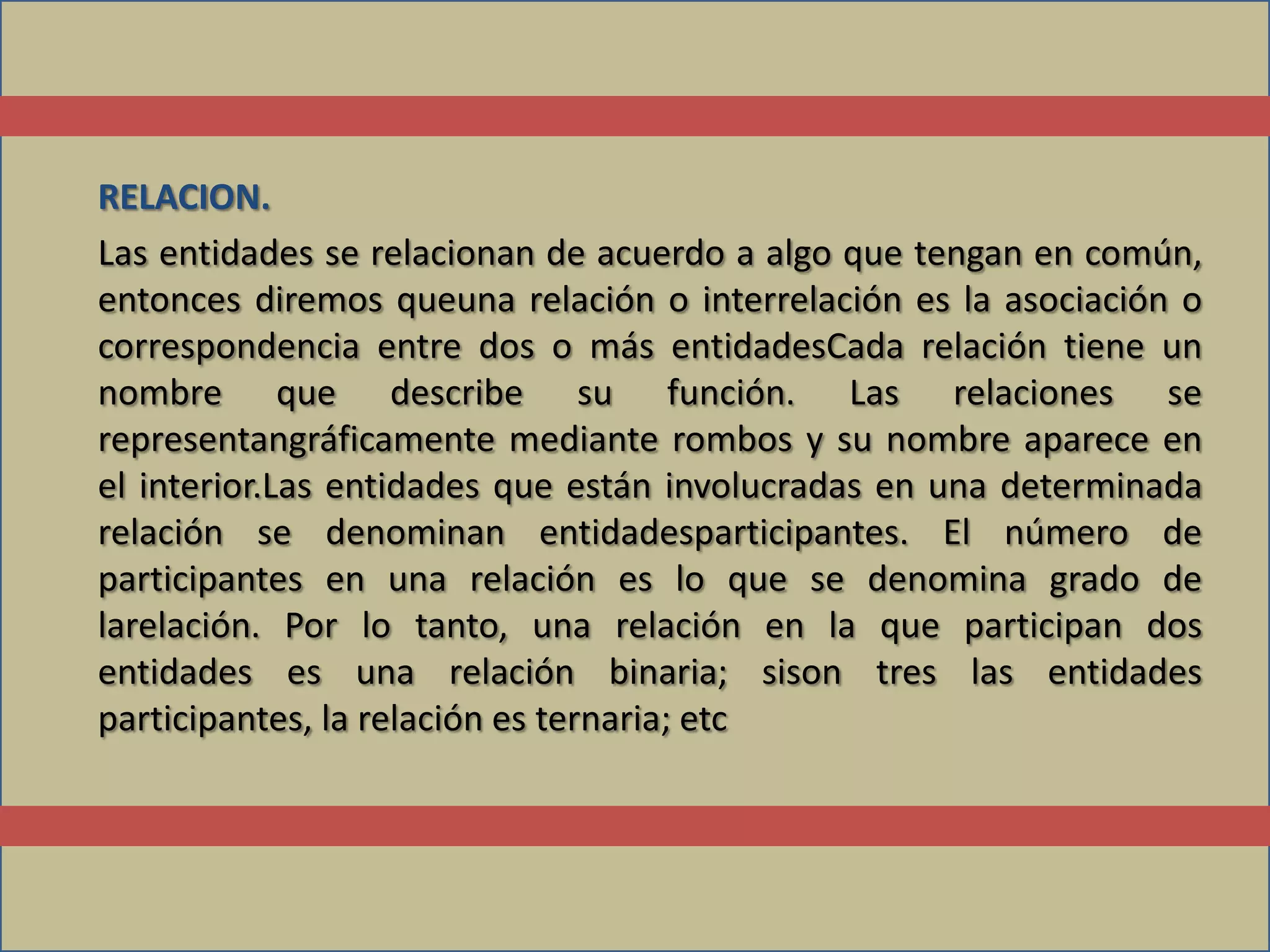

4. RELACION.
Las entidades se relacionan de acuerdo a algo que tengan en común,
entonces diremos queuna relación o interrelación es la asociación o
correspondencia entre dos o más entidadesCada relación tiene un
nombre que describe su función. Las relaciones se
representangráficamente mediante rombos y su nombre aparece en
el interior.Las entidades que están involucradas en una determinada
relación se denominan entidadesparticipantes. El número de
participantes en una relación es lo que se denomina grado de
larelación. Por lo tanto, una relación en la que participan dos
entidades es una relación binaria; sison tres las entidades
participantes, la relación es ternaria; etc

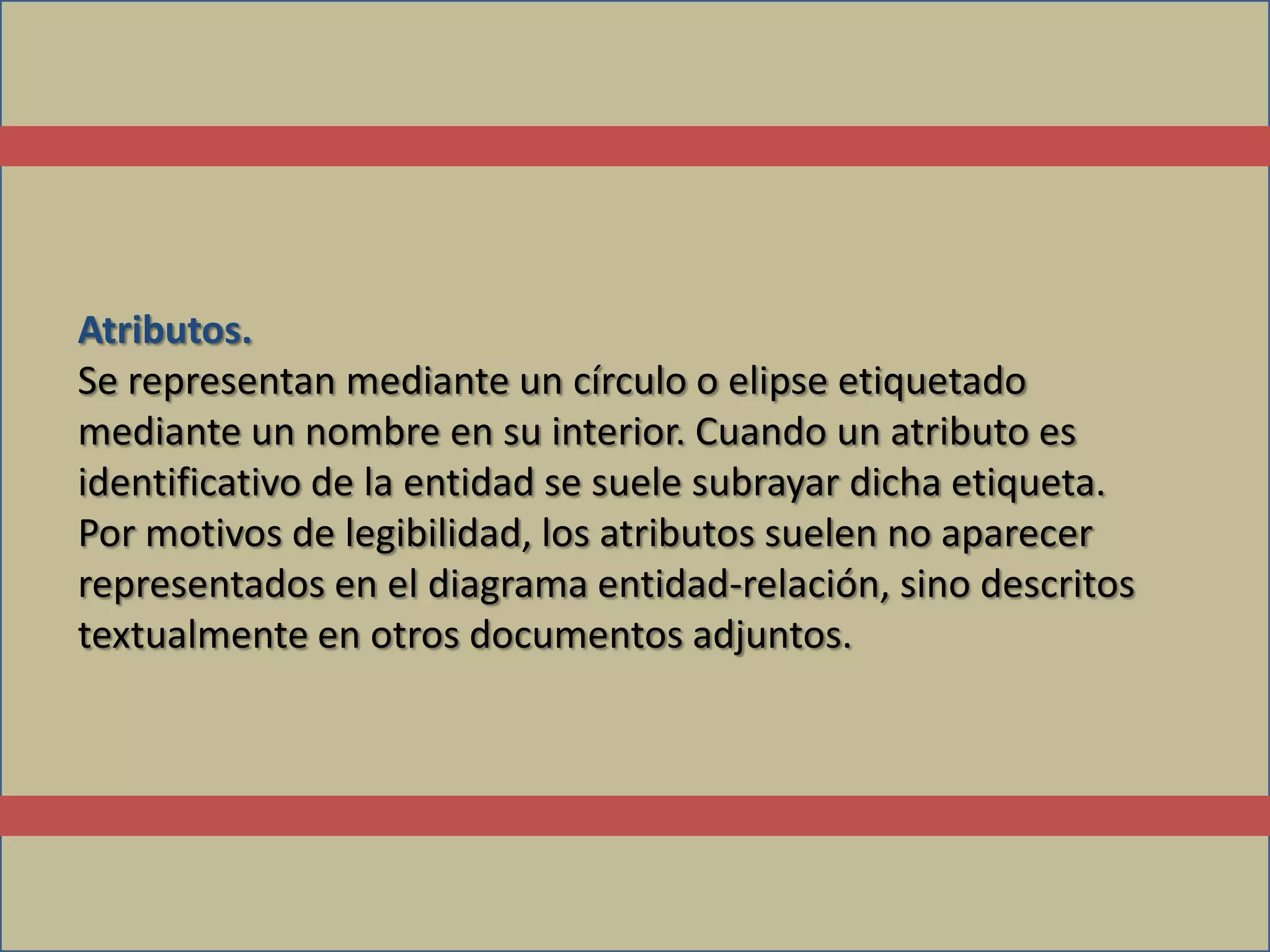

5. Atributos.
Se representan mediante un círculo o elipse etiquetado
mediante un nombre en su interior. Cuando un atributo es
identificativo de la entidad se suele subrayar dicha etiqueta.
Por motivos de legibilidad, los atributos suelen no aparecer
representados en el diagrama entidad-relación, sino descritos
textualmente en otros documentos adjuntos.

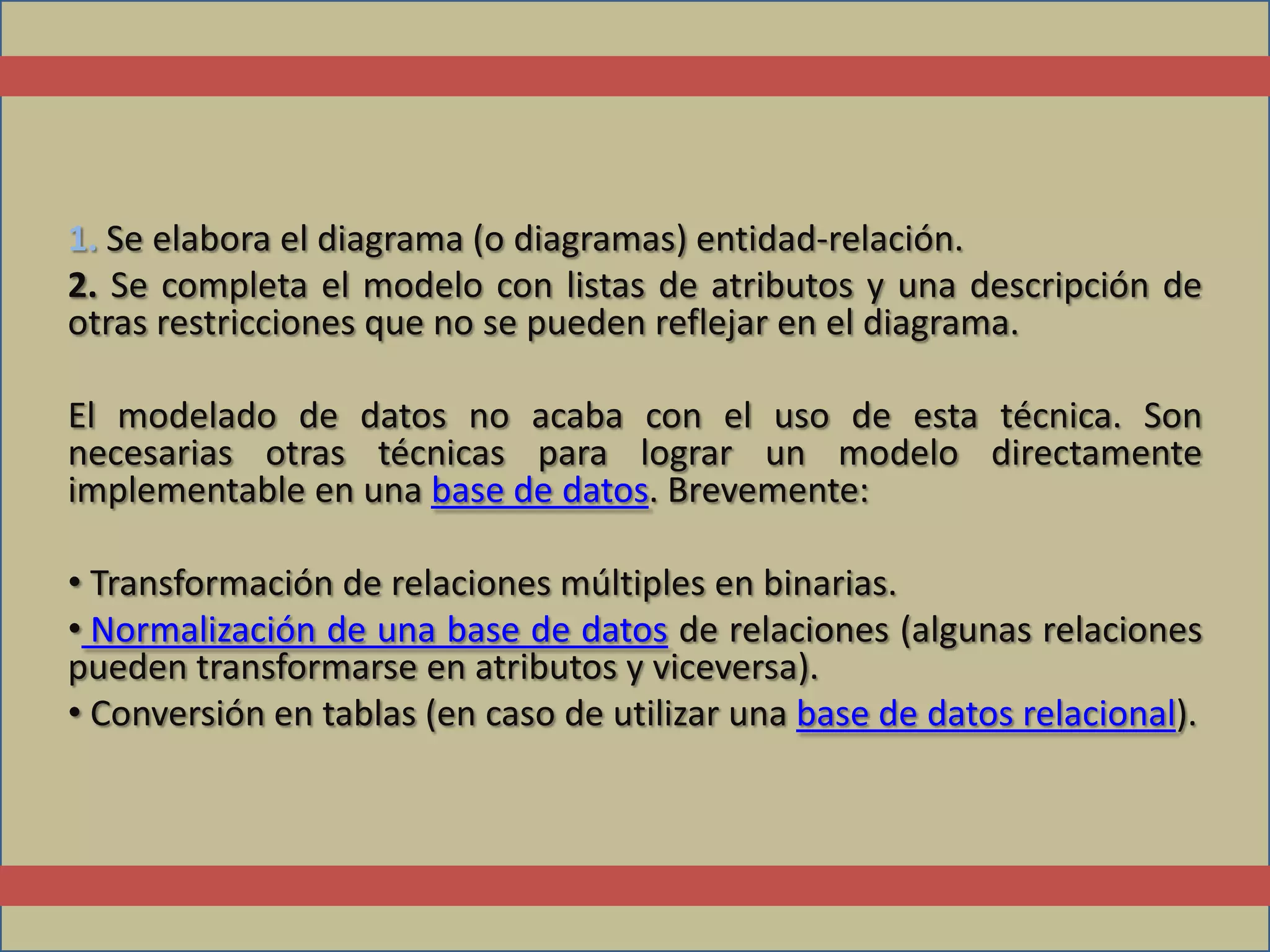

6. 1. Se elabora el diagrama (o diagramas) entidad-relación.
2. Se completa el modelo con listas de atributos y una descripción de
otras restricciones que no se pueden reflejar en el diagrama.
El modelado de datos no acaba con el uso de esta técnica. Son
necesarias otras técnicas para lograr un modelo directamente
implementable en una base de datos. Brevemente:
• Transformación de relaciones múltiples en binarias.
• Normalización de una base de datos de relaciones (algunas relaciones
pueden transformarse en atributos y viceversa).
• Conversión en tablas (en caso de utilizar una base de datos relacional).

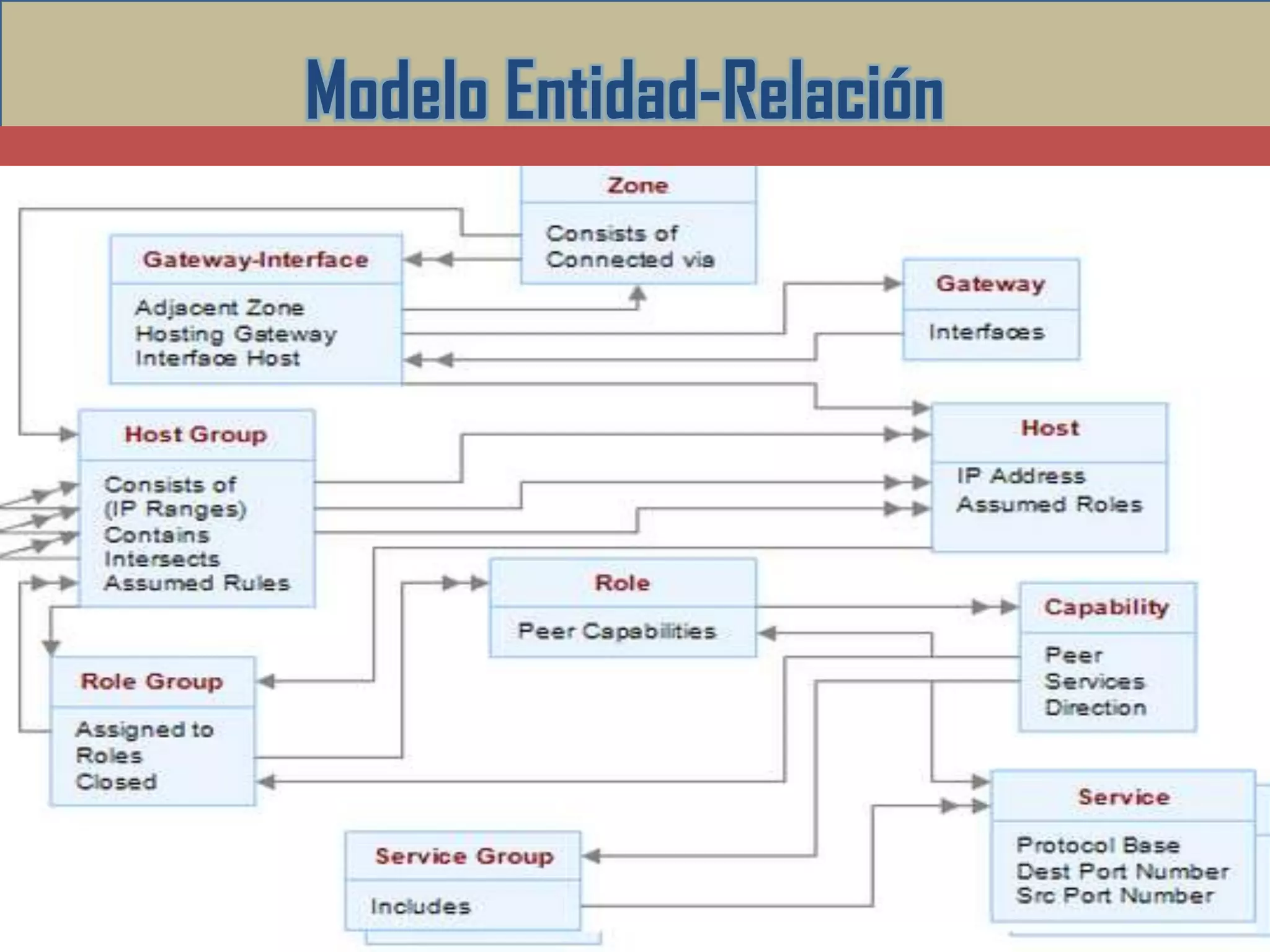

7. Modelo Entidad-Relación

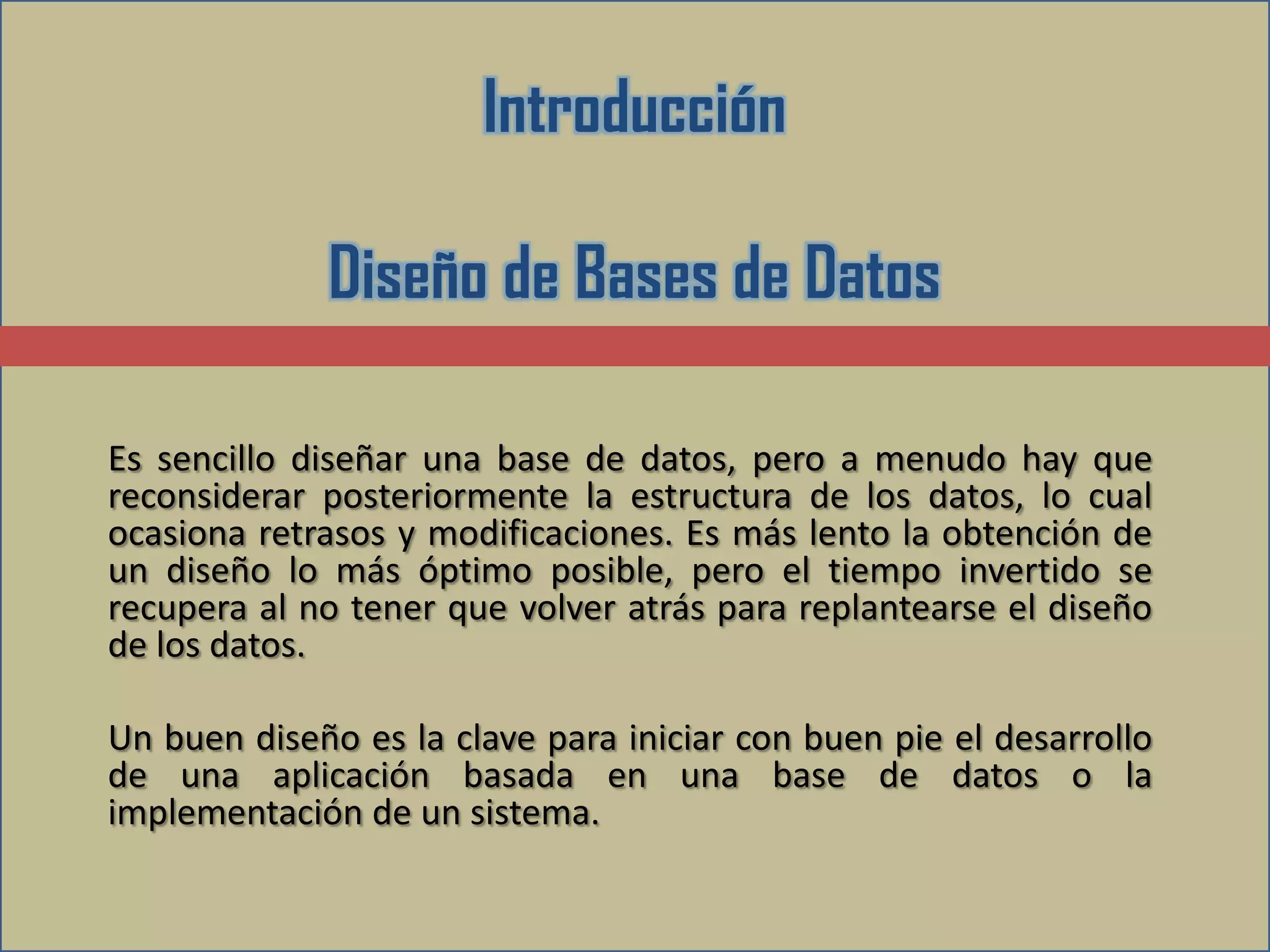

8. Introducción
Diseño de Bases de Datos
Es sencillo diseñar una base de datos, pero a menudo hay que
reconsiderar posteriormente la estructura de los datos, lo cual
ocasiona retrasos y modificaciones. Es más lento la obtención de
un diseño lo más óptimo posible, pero el tiempo invertido se
recupera al no tener que volver atrás para replantearse el diseño
de los datos.
Un buen diseño es la clave para iniciar con buen pie el desarrollo
de una aplicación basada en una base de datos o la
implementación de un sistema.

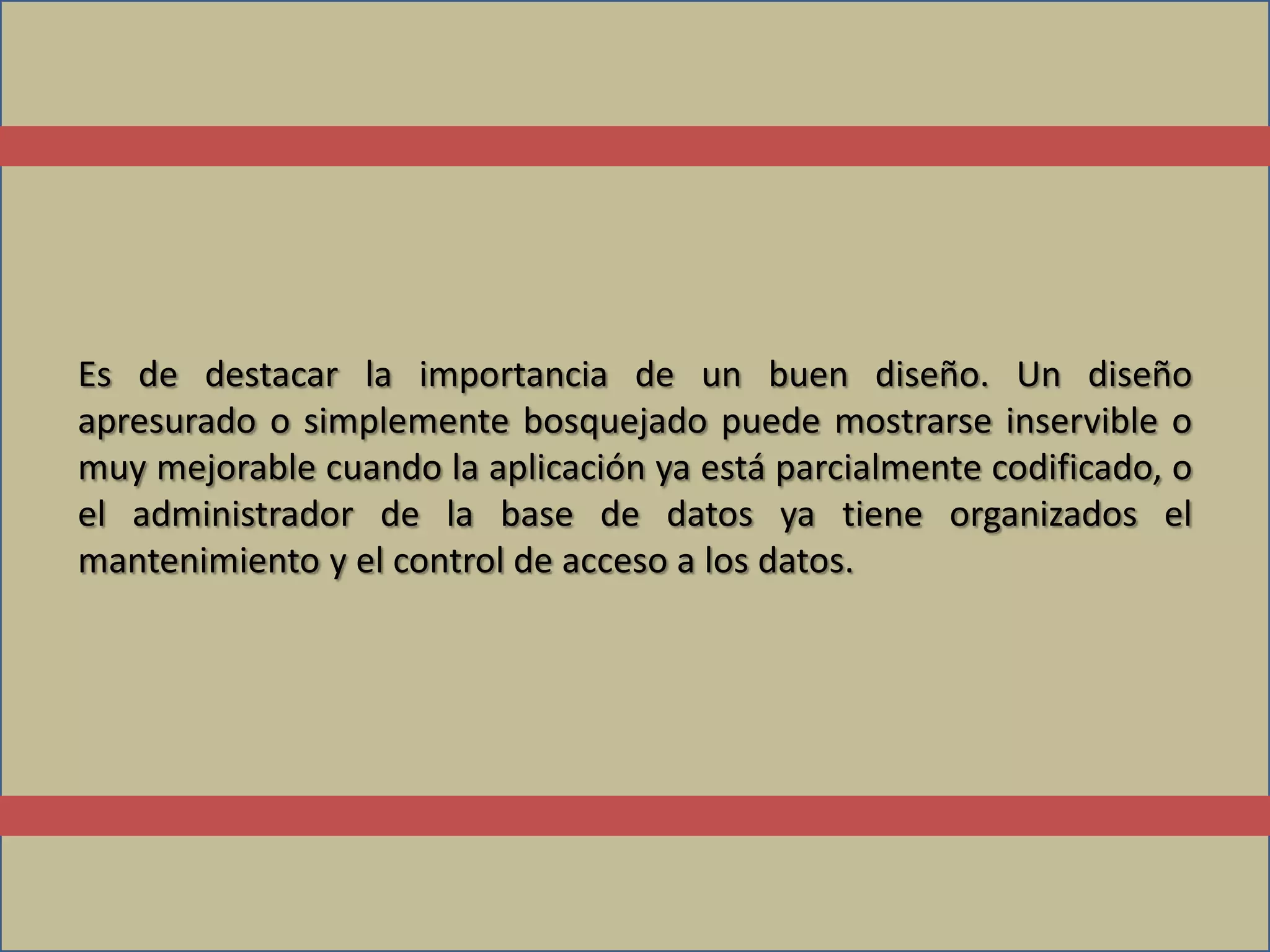

9. Es de destacar la importancia de un buen diseño. Un diseño
apresurado o simplemente bosquejado puede mostrarse inservible o
muy mejorable cuando la aplicación ya está parcialmente codificado, o
el administrador de la base de datos ya tiene organizados el
mantenimiento y el control de acceso a los datos.

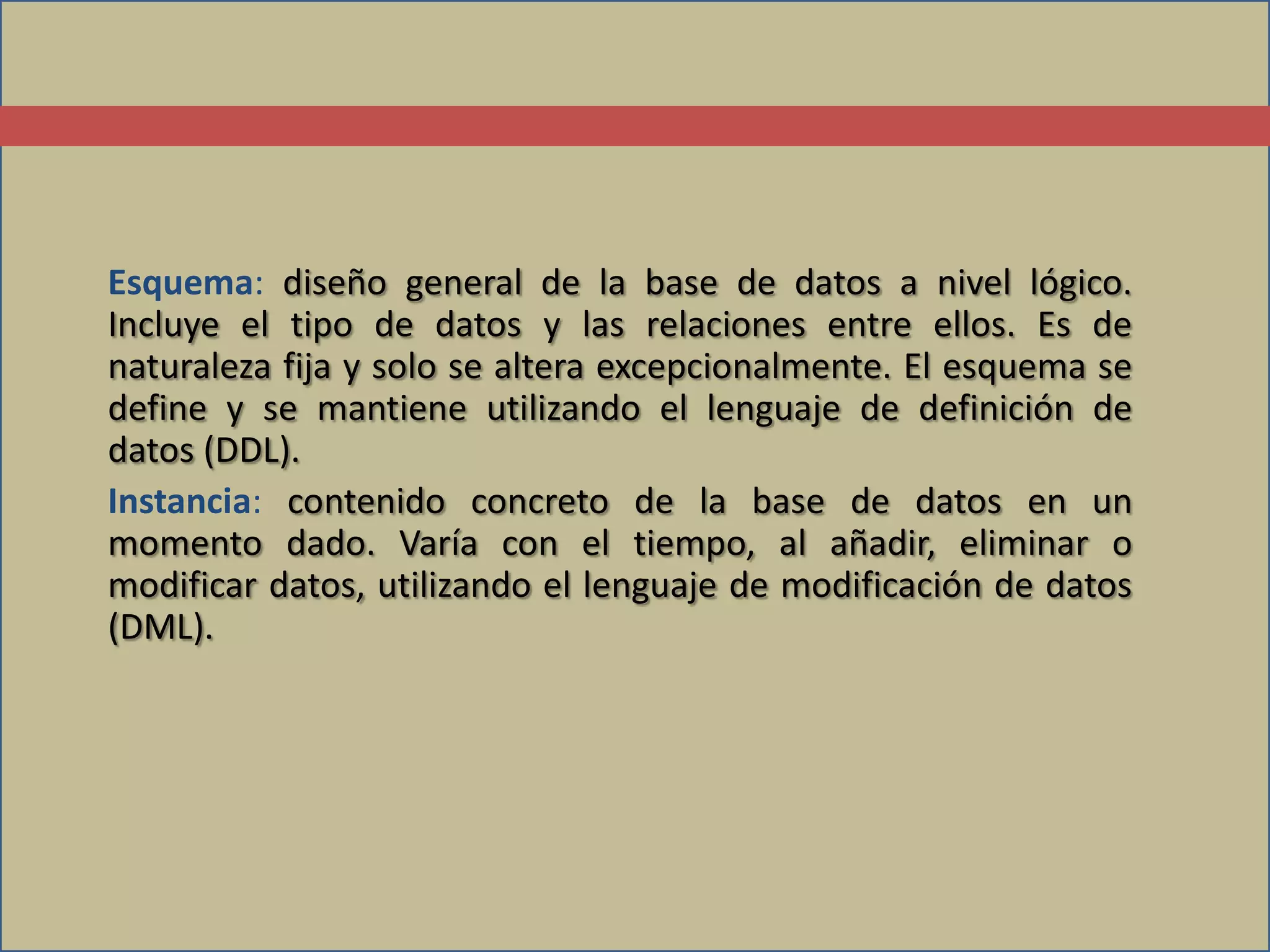

10. Esquema: diseño general de la base de datos a nivel lógico.
Incluye el tipo de datos y las relaciones entre ellos. Es de
naturaleza fija y solo se altera excepcionalmente. El esquema se
define y se mantiene utilizando el lenguaje de definición de
datos (DDL).
Instancia: contenido concreto de la base de datos en un
momento dado. Varía con el tiempo, al añadir, eliminar o
modificar datos, utilizando el lenguaje de modificación de datos
(DML).

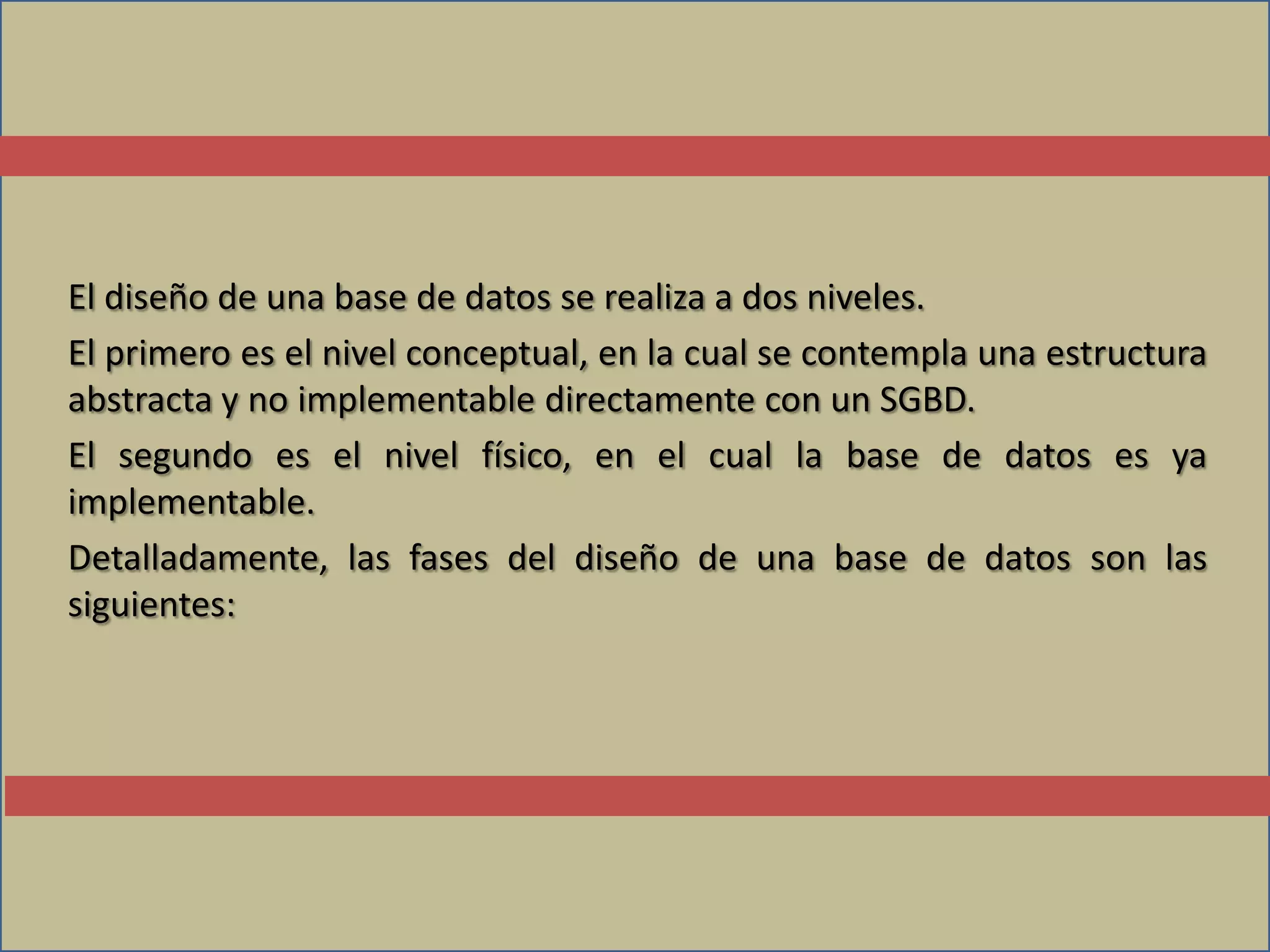

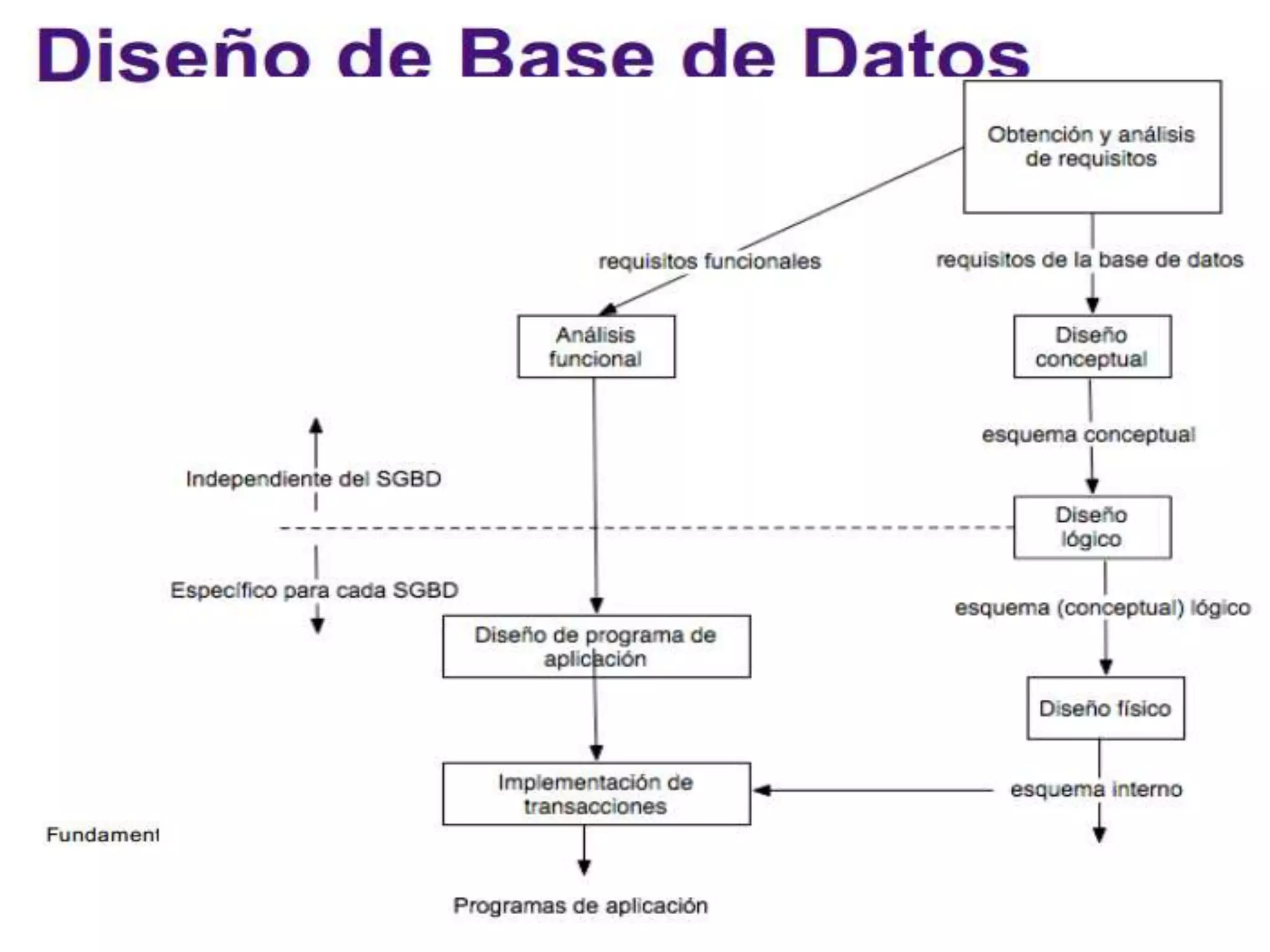

11. El diseño de una base de datos se realiza a dos niveles.
El primero es el nivel conceptual, en la cual se contempla una estructura
abstracta y no implementable directamente con un SGBD.
El segundo es el nivel físico, en el cual la base de datos es ya
implementable.
Detalladamente, las fases del diseño de una base de datos son las
siguientes:

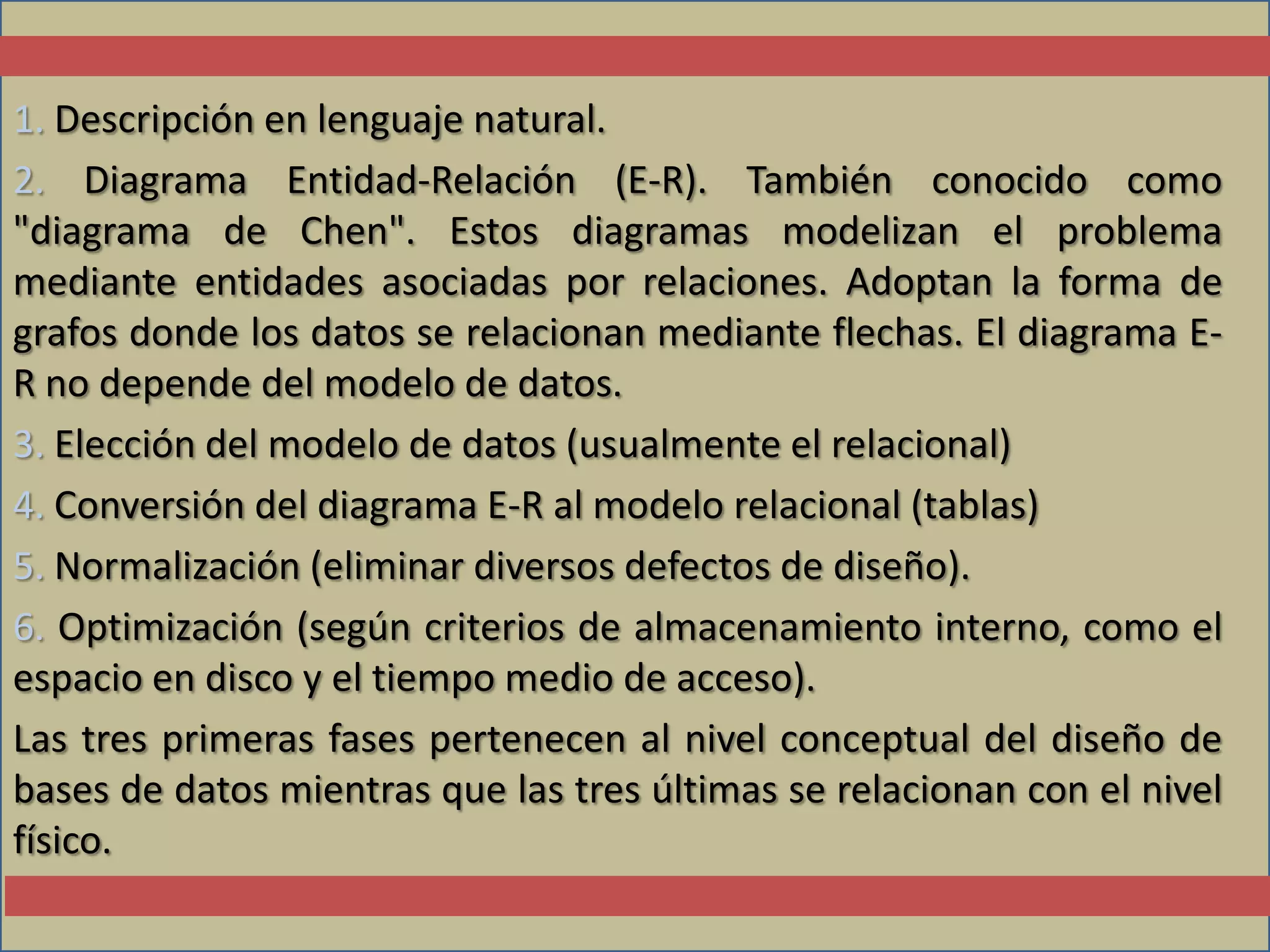

12. 1. Descripción en lenguaje natural.
2. Diagrama Entidad-Relación (E-R). También conocido como
"diagrama de Chen". Estos diagramas modelizan el problema
mediante entidades asociadas por relaciones. Adoptan la forma de
grafos donde los datos se relacionan mediante flechas. El diagrama E-
R no depende del modelo de datos.
3. Elección del modelo de datos (usualmente el relacional)
4. Conversión del diagrama E-R al modelo relacional (tablas)
5. Normalización (eliminar diversos defectos de diseño).
6. Optimización (según criterios de almacenamiento interno, como el
espacio en disco y el tiempo medio de acceso).
Las tres primeras fases pertenecen al nivel conceptual del diseño de
bases de datos mientras que las tres últimas se relacionan con el nivel
físico.

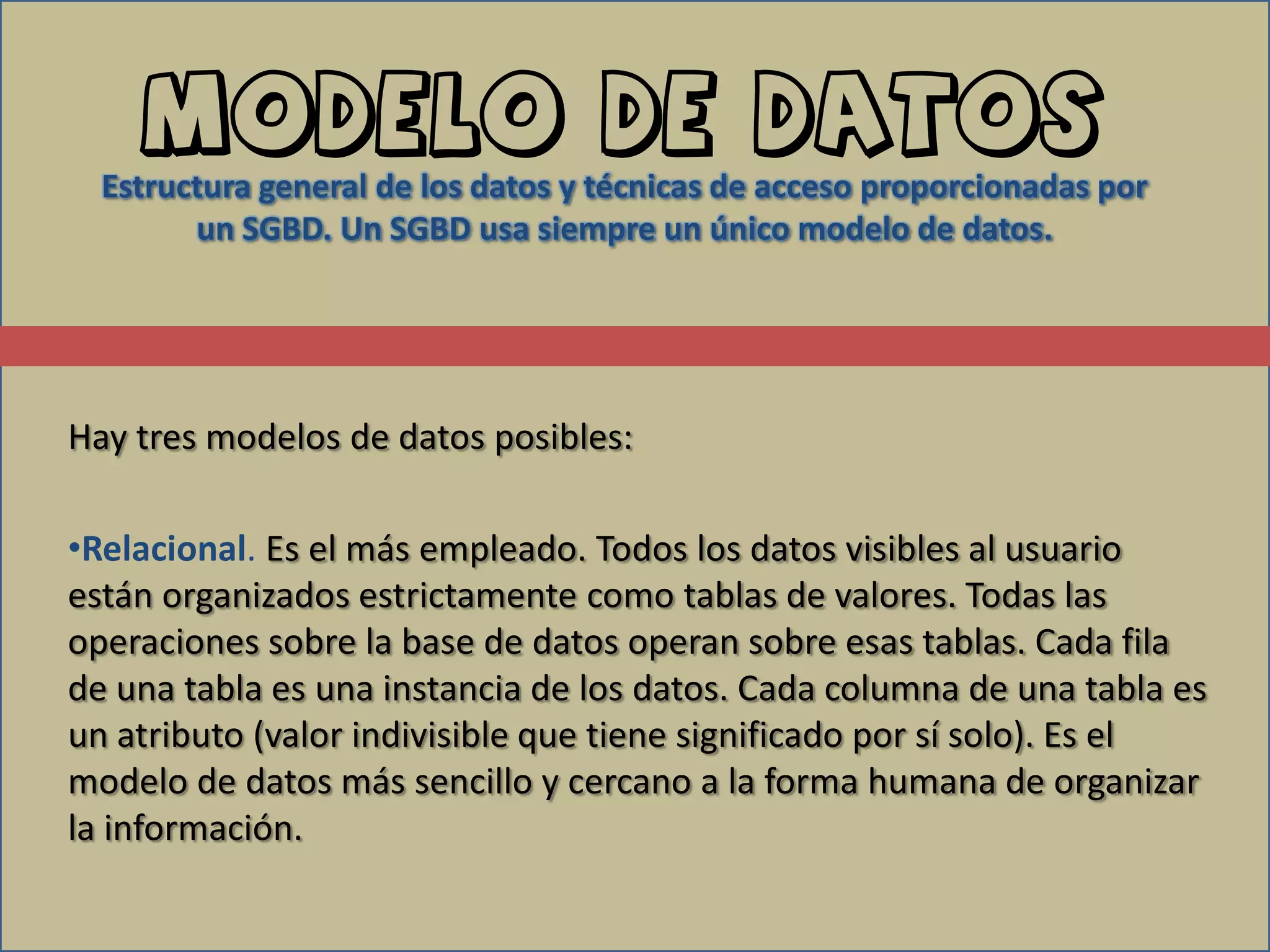

14. Modelo de datos
Estructura general de los datos y técnicas de acceso proporcionadas por
un SGBD. Un SGBD usa siempre un único modelo de datos.
Hay tres modelos de datos posibles:
•Relacional. Es el más empleado. Todos los datos visibles al usuario
están organizados estrictamente como tablas de valores. Todas las
operaciones sobre la base de datos operan sobre esas tablas. Cada fila
de una tabla es una instancia de los datos. Cada columna de una tabla es
un atributo (valor indivisible que tiene significado por sí solo). Es el
modelo de datos más sencillo y cercano a la forma humana de organizar
la información.

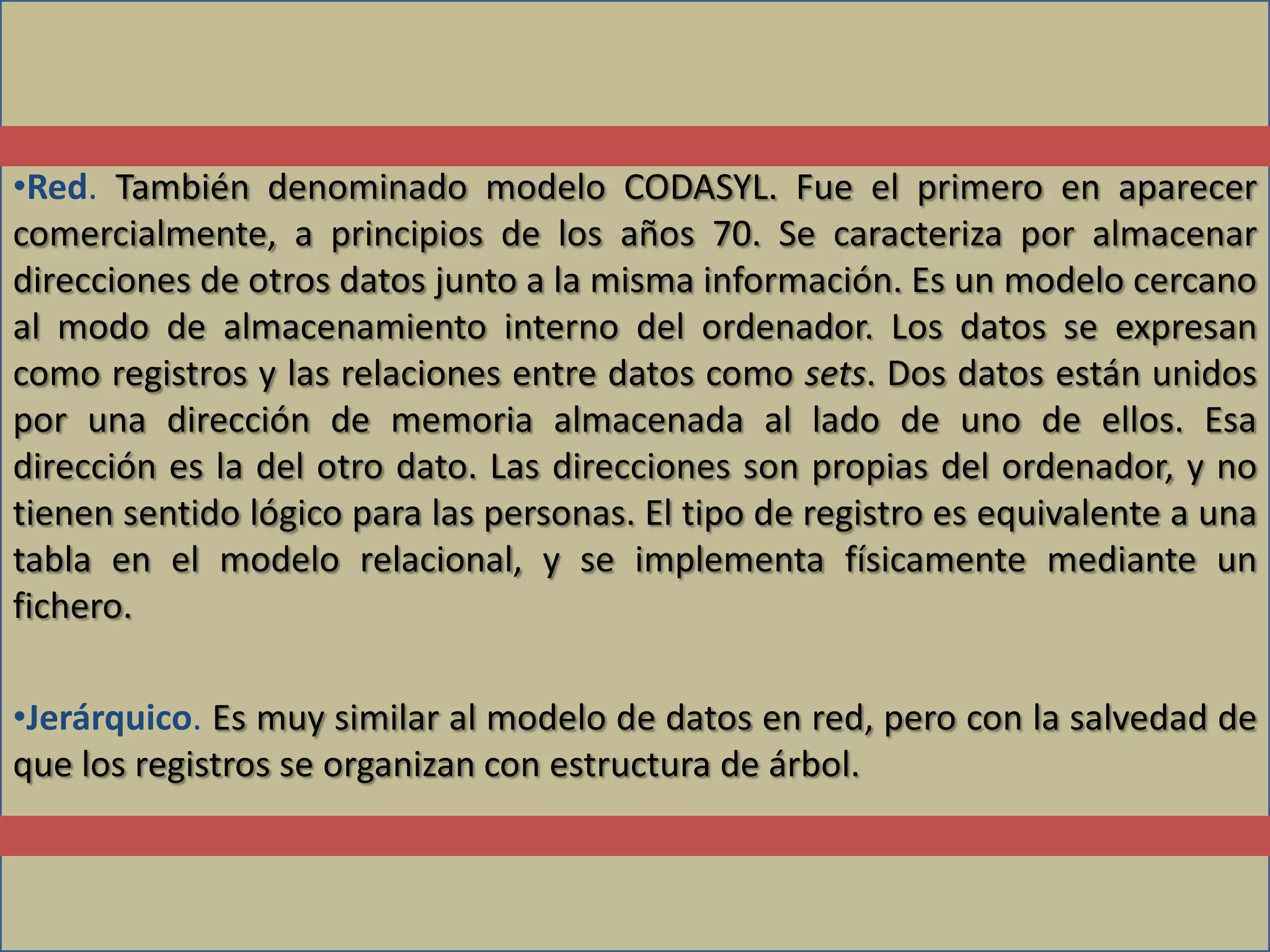

15. •Red. También denominado modelo CODASYL. Fue el primero en aparecer
comercialmente, a principios de los años 70. Se caracteriza por almacenar
direcciones de otros datos junto a la misma información. Es un modelo cercano
al modo de almacenamiento interno del ordenador. Los datos se expresan
como registros y las relaciones entre datos como sets. Dos datos están unidos
por una dirección de memoria almacenada al lado de uno de ellos. Esa
dirección es la del otro dato. Las direcciones son propias del ordenador, y no
tienen sentido lógico para las personas. El tipo de registro es equivalente a una
tabla en el modelo relacional, y se implementa físicamente mediante un
fichero.
•Jerárquico. Es muy similar al modelo de datos en red, pero con la salvedad de
que los registros se organizan con estructura de árbol.
