2. - CIRCUITO SIMPLE
Un circuito simple es aquel en el que hay una sola fuente de voltaje y una sola resistencia.
1. Prepara los cables.
2. Une los cables con los polos de la batería.
3. Conecta un cable con el interruptor.
4. Conecta la otra parte con el portalámparas.
5. Pon a prueba tu circuito.

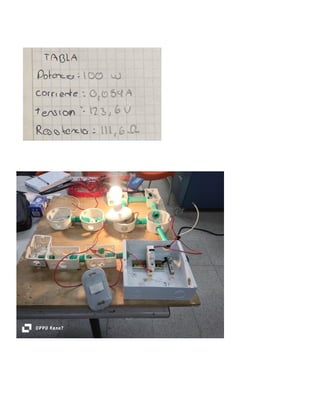

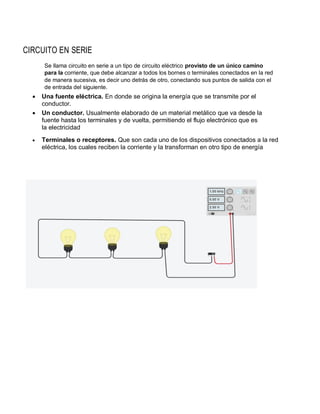

5. CIRCUITO EN SERIE
Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino
para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red
de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el
de entrada del siguiente.
 Una fuente eléctrica. En donde se origina la energía que se transmite por el
conductor.
 Un conductor. Usualmente elaborado de un material metálico que va desde la
fuente hasta los terminales y de vuelta, permitiendo el flujo electrónico que es
la electricidad
 Terminales o receptores. Que son cada uno de los dispositivos conectados a la red
eléctrica, los cuales reciben la corriente y la transforman en otro tipo de energía

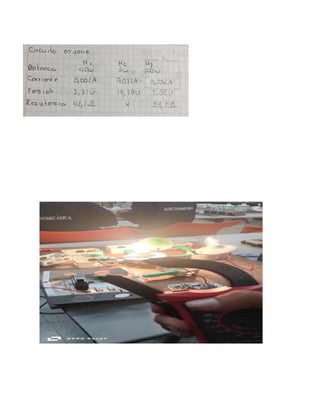

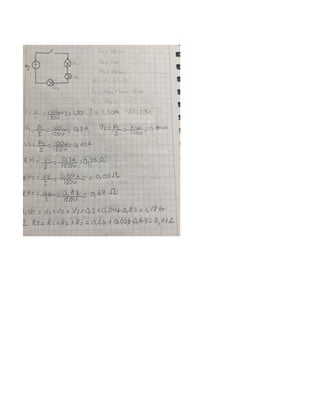

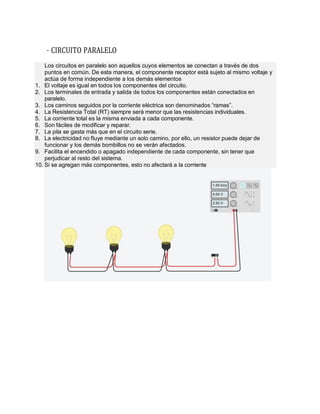

8. – CIRCUITO PARALELO
Los circuitos en paralelo son aquellos cuyos elementos se conectan a través de dos
puntos en común. De esta manera, el componente receptor está sujeto al mismo voltaje y
actúa de forma independiente a los demás elementos
1. El voltaje es igual en todos los componentes del circuito.
2. Los terminales de entrada y salida de todos los componentes están conectados en
paralelo.
3. Los caminos seguidos por la corriente eléctrica son denominados “ramas”.
4. La Resistencia Total (RT) siempre será menor que las resistencias individuales.
5. La corriente total es la misma enviada a cada componente.
6. Son fáciles de modificar y reparar.
7. La pila se gasta más que en el circuito serie.
8. La electricidad no fluye mediante un solo camino, por ello, un resistor puede dejar de
funcionar y los demás bombillos no se verán afectados.
9. Facilita el encendido o apagado independiente de cada componente, sin tener que
perjudicar al resto del sistema.
10. Si se agregan más componentes, esto no afectará a la corriente

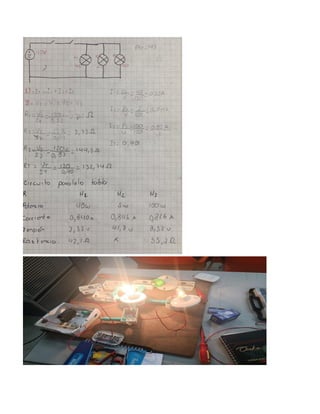

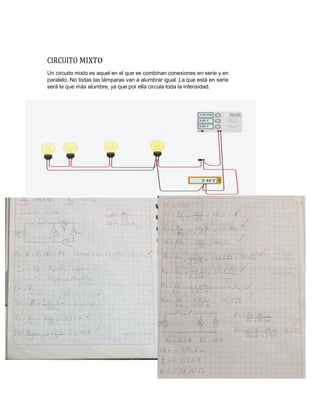

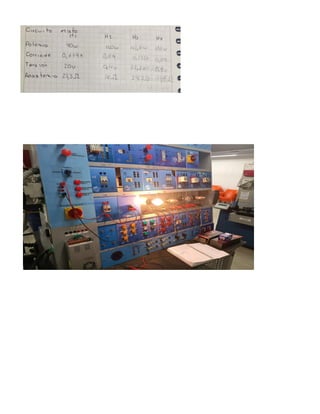

10. CIRCUITO MIXTO
Un circuito mixto es aquel en el que se combinan conexiones en serie y en
paralelo. No todas las lámparas van a alumbrar igual. La que está en serie
será la que más alumbre, ya que por ella circula toda la intensidad.
