1. Circuito Mixto
Camila Arango
Angie Gallego
Mariana Insuasti
Tatiana Obando
Ana Lucia Peña
Luisa Sanz
Informe técnico
Licenciado
Guillermo Mondragón
Liceo Departamental
Valle del Cauca
Tecnología
Cali
Abril del 201

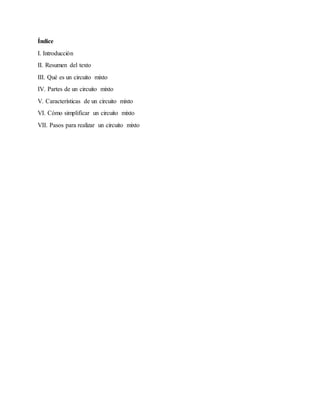

2. Índice
I. Introducción
II. Resumen del texto
III. Qué es un circuito mixto
IV. Partes de un circuito mixto
V. Características de un circuito mixto
VI. Cómo simplificar un circuito mixto
VII. Pasos para realizar un circuito mixto

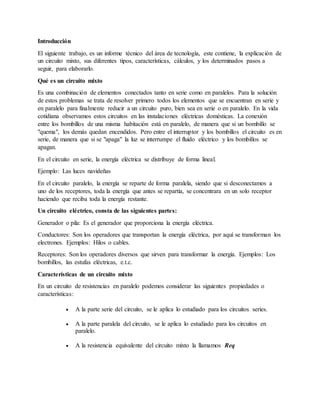

3. Introducción
El siguiente trabajo, es un informe técnico del área de tecnología, este contiene, la explicación de
un circuito mixto, sus diferentes tipos, características, cálculos, y los determinados pasos a
seguir, para elaborarlo.
Qué es un circuito mixto
Es una combinación de elementos conectados tanto en serie como en paralelos. Para la solución
de estos problemas se trata de resolver primero todos los elementos que se encuentran en serie y
en paralelo para finalmente reducir a un circuito puro, bien sea en serie o en paralelo. En la vida
cotidiana observamos estos circuitos en las instalaciones eléctricas domésticas. La conexión
entre los bombillos de una misma habitación está en paralelo, de manera que si un bombillo se
"quema", los demás quedan encendidos. Pero entre el interruptor y los bombillos el circuito es en
serie, de manera que si se "apaga" la luz se interrumpe el fluido eléctrico y los bombillos se
apagan.
En el circuito en serie, la energía eléctrica se distribuye de forma lineal.
Ejemplo: Las luces navideñas
En el circuito paralelo, la energía se reparte de forma paralela, siendo que si desconectamos a
uno de los receptores, toda la energía que antes se repartía, se concentrara en un solo receptor
haciendo que reciba toda la energía restante.
Un circuito eléctrico, consta de las siguientes partes:
Generador o pila: Es el generador que proporciona la energía eléctrica.
Conductores: Son los operadores que transportan la energía eléctrica, por aquí se transforman los
electrones. Ejemplos: Hilos o cables.
Receptores: Son los operadores diversos que sirven para transformar la energía. Ejemplos: Los
bombillos, las estufas eléctricas, e.t.c.
Características de un circuito mixto
En un circuito de resistencias en paralelo podemos considerar las siguientes propiedades o
características:
 A la parte serie del circuito, se le aplica lo estudiado para los circuitos series.
 A la parte paralela del circuito, se le aplica lo estudiado para los circuitos en
paralelo.
 A la resistencia equivalente del circuito mixto la llamamos Req

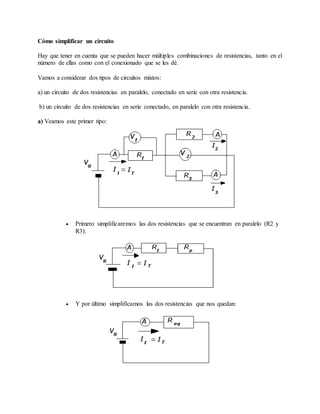

4. Cómo simplificar un circuito
Hay que tener en cuenta que se pueden hacer múltiples combinaciones de resistencias, tanto en el
número de ellas como con el conexionado que se les dé.
Vamos a considerar dos tipos de circuitos mixtos:
a) un circuito de dos resistencias en paralelo, conectado en serie con otra resistencia.
b) un circuito de dos resistencias en serie conectado, en paralelo con otra resistencia.
a) Veamos este primer tipo:
 Primero simplificaremos las dos resistencias que se encuentran en paralelo (R2 y
R3):
 Y por último simplificamos las dos resistencias que nos quedan:

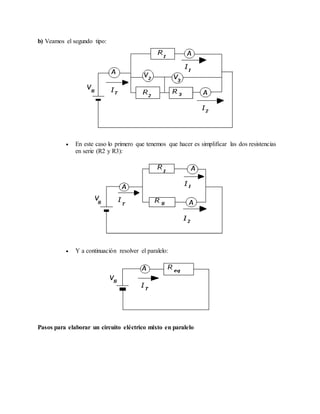

5. b) Veamos el segundo tipo:
 En este caso lo primero que tenemos que hacer es simplificar las dos resistencias
en serie (R2 y R3):
 Y a continuación resolver el paralelo:
Pasos para elaborar un circuito eléctrico mixto en paralelo

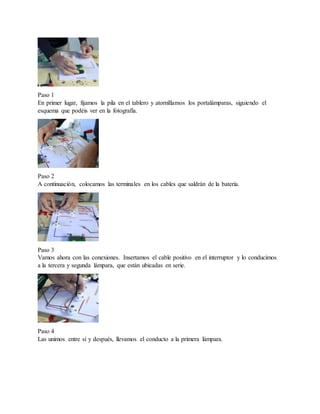

6. Paso 1
En primer lugar, fijamos la pila en el tablero y atornillamos los portalámparas, siguiendo el
esquema que podéis ver en la fotografía.
Paso 2
A continuación, colocamos las terminales en los cables que saldrán de la batería.
Paso 3
Vamos ahora con las conexiones. Insertamos el cable positivo en el interruptor y lo conducimos
a la tercera y segunda lámpara, que están ubicadas en serie.
Paso 4
Las unimos entre sí y después, llevamos el conducto a la primera lámpara.

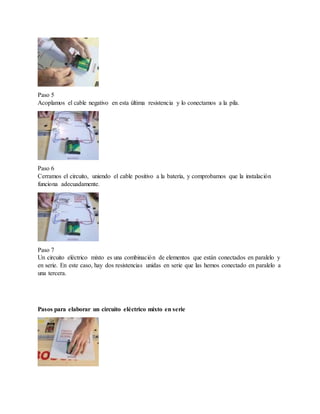

7. Paso 5
Acoplamos el cable negativo en esta última resistencia y lo conectamos a la pila.
Paso 6
Cerramos el circuito, uniendo el cable positivo a la batería, y comprobamos que la instalación
funciona adecuadamente.
Paso 7
Un circuito eléctrico mixto es una combinación de elementos que están conectados en paralelo y
en serie. En este caso, hay dos resistencias unidas en serie que las hemos conectado en paralelo a
una tercera.
Pasos para elaborar un circuito eléctrico mixto en serie

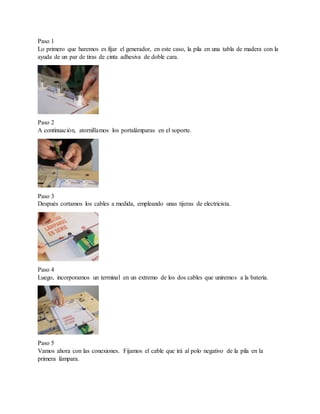

8. Paso 1
Lo primero que haremos es fijar el generador, en este caso, la pila en una tabla de madera con la
ayuda de un par de tiras de cinta adhesiva de doble cara.
Paso 2
A continuación, atornillamos los portalámparas en el soporte.
Paso 3
Después cortamos los cables a medida, empleando unas tijeras de electricista.
Paso 4
Luego, incorporamos un terminal en un extremo de los dos cables que uniremos a la batería.
Paso 5
Vamos ahora con las conexiones. Fijamos el cable que irá al polo negativo de la pila en la
primera lámpara.

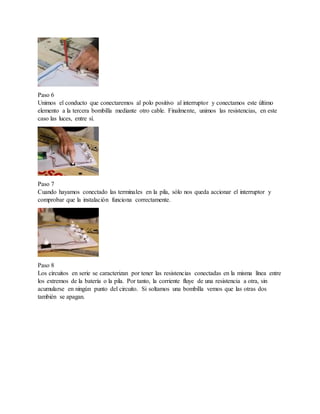

9. Paso 6
Unimos el conducto que conectaremos al polo positivo al interruptor y conectamos este último
elemento a la tercera bombilla mediante otro cable. Finalmente, unimos las resistencias, en este
caso las luces, entre sí.
Paso 7
Cuando hayamos conectado las terminales en la pila, sólo nos queda accionar el interruptor y
comprobar que la instalación funciona correctamente.
Paso 8
Los circuitos en serie se caracterizan por tener las resistencias conectadas en la misma línea entre
los extremos de la batería o la pila. Por tanto, la corriente fluye de una resistencia a otra, sin
acumularse en ningún punto del circuito. Si soltamos una bombilla vemos que las otras dos
también se apagan.

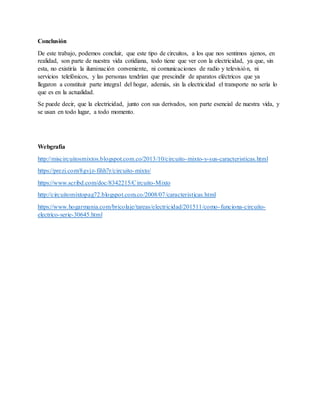

10. Conclusión
De este trabajo, podemos concluir, que este tipo de circuitos, a los que nos sentimos ajenos, en
realidad, son parte de nuestra vida cotidiana, todo tiene que ver con la electricidad, ya que, sin
esta, no existiría la iluminación conveniente, ni comunicaciones de radio y televisión, ni
servicios telefónicos, y las personas tendrían que prescindir de aparatos eléctricos que ya
llegaron a constituir parte integral del hogar, además, sin la electricidad el transporte no sería lo
que es en la actualidad.
Se puede decir, que la electricidad, junto con sus derivados, son parte esencial de nuestra vida, y
se usan en todo lugar, a todo momento.
