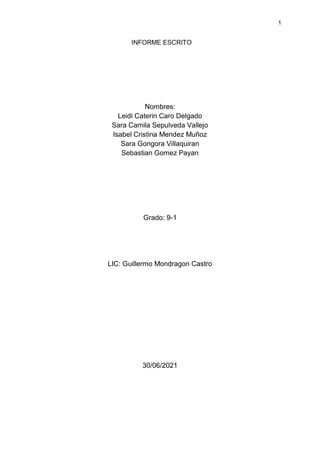

- 1. 1 INFORME ESCRITO Nombres: Leidi CaterinCaro Delgado Sara Camila Sepulveda Vallejo Isabel Cristina Mendez Muñoz Sara Gongora Villaquiran Sebastian Gomez Payan Grado: 9-1 LIC: Guillermo Mondragon Castro 30/06/2021

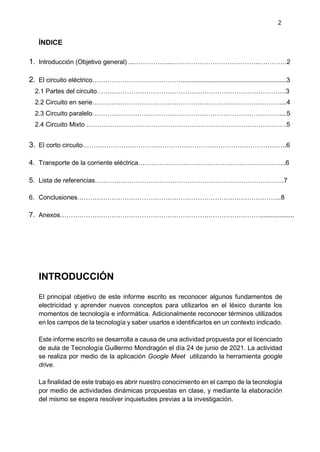

- 2. 2 ÍNDICE 1. Introducción (Objetivogeneral) ...……………...…………………………………..….………2 2. El circuito eléctrico……………………………………..........................................................3 2.1 Partes del circuito…………………………………………………………………………….3 2.2 Circuito en serie……………………………………………………………………………....4 2.3 Circuito paralelo……………………………………………………………………………....5 2.4 Circuito Mixto …………………………………………………………………………………5 3. El corto circuito…………………………………………………………………………………..6 4. Transporte de la corriente eléctrica…………………………………………………………...6 5. Lista de referencias…………………………………………………………………………….7 6. Conclusiones…………………………………………………………………………………..8 7. Anexos…………………………………………………………………………………................... INTRODUCCIÓN El principal objetivo de este informe escrito es reconocer algunos fundamentos de electricidad y aprender nuevos conceptos para utilizarlos en el léxico durante los momentos de tecnología e informática. Adicionalmente reconocer términos utilizados en los campos de la tecnología y saber usarlos e identificarlos en un contexto indicado. Este informe escrito se desarrolla a causa de una actividad propuesta por el licenciado de aula de Tecnología Guillermo Mondragón el día 24 de junio de 2021. La actividad se realiza por medio de la aplicación Google Meet utilizando la herramienta google drive. La finalidad de este trabajo es abrir nuestro conocimiento en el campo de la tecnología por medio de actividades dinámicas propuestas en clase, y mediante la elaboración del mismo se espera resolver inquietudes previas a la investigación.
- 3. 3 EL CIRCUITO ELÉCTRICOELÉCTRICO Un circuito eléctrico cumple la función de llevar energía eléctrica desde unos elementos que la producen hasta otros elementos que la consumen por medio de un recorrido cerrado. De manera que cuando un cuerpo está cargado positivamente y el otro carga negativamente, entre ellos hay una diferencia de cargas. Por medio de un elemento conductor dos puntos con una diferencia de cargas eléctricas, los electrones circularán provocando la corriente eléctrica. Al estar conectados, los electrones en exceso de uno, se ven atraídos a través del conductor (que permite el paso de electrones) hacia el elemento que tiene un defecto de electrones, hasta el punto que las cargas eléctricas de los dos cuerpos se equilibran. Un ejemplo de diferencias de cargas es una pila, ya que tiene dos puntos de diferencias de cargas, uno positivo y otro negativo. PARTES DEL CIRCUITO Las partes que forman un circuito eléctrico son: El generador, el receptor, fusible, interruptor y cable conductor. El generador: Cuando un generador eléctrico está en funcionamiento, una de las dos partes genera un flujo magnético (actúa como inductor) para que el otro lo transforme en electricidad. Receptor: Se encarga de convertir la corriente eléctrica en otra energía diferente y un ejemplo de esto son los bombillos que a su vez convierten la energía eléctrica o luz.

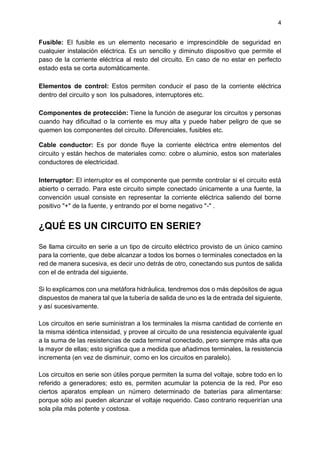

- 4. 4 Fusible: El fusiblees un elemento necesario e imprescindible de seguridad en cualquier instalación eléctrica. Es un sencillo y diminuto dispositivo que permite el paso de la corriente eléctrica al resto del circuito. En caso de no estar en perfecto estado esta se corta automáticamente. Elementos de control: Estos permiten conducir el paso de la corriente eléctrica dentro del circuito y son los pulsadores, interruptores etc. Componentes de protección: Tiene la función de asegurar los circuitos y personas cuando hay dificultad o la corriente es muy alta y puede haber peligro de que se quemen los componentes del circuito. Diferenciales, fusibles etc. Cable conductor: Es por donde fluye la corriente eléctrica entre elementos del circuito y están hechos de materiales como: cobre o aluminio, estos son materiales conductores de electricidad. Interruptor: El interruptor es el componente que permite controlar si el circuito está abierto o cerrado. Para este circuito simple conectado únicamente a una fuente, la convención usual consiste en representar la corriente eléctrica saliendo del borne positivo "+" de la fuente, y entrando por el borne negativo "-" . ¿QUÉ ES UN CIRCUITO EN SERIE? Se llama circuito en serie a un tipo de circuito eléctrico provisto de un único camino para la corriente, que debe alcanzar a todos los bornes o terminales conectados en la red de manera sucesiva, es decir uno detrás de otro, conectando sus puntos de salida con el de entrada del siguiente. Si lo explicamos con una metáfora hidráulica, tendremos dos o más depósitos de agua dispuestos de manera tal que la tubería de salida de uno es la de entrada del siguiente, y así sucesivamente. Los circuitos en serie suministran a los terminales la misma cantidad de corriente en la misma idéntica intensidad, y provee al circuito de una resistencia equivalente igual a la suma de las resistencias de cada terminal conectado, pero siempre más alta que la mayor de ellas; esto significa que a medida que añadimos terminales, la resistencia incrementa (en vez de disminuir, como en los circuitos en paralelo). Los circuitos en serie son útiles porque permiten la suma del voltaje, sobre todo en lo referido a generadores; esto es, permiten acumular la potencia de la red. Por eso ciertos aparatos emplean un número determinado de baterías para alimentarse: porque sólo así pueden alcanzar el voltaje requerido. Caso contrario requerirían una sola pila más potente y costosa.

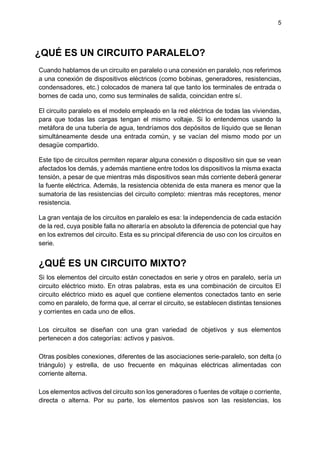

- 5. 5 ¿QUÉ ES UNCIRCUITO PARALELO? Cuando hablamos de un circuito en paralelo o una conexión en paralelo, nos referimos a una conexión de dispositivos eléctricos (como bobinas, generadores, resistencias, condensadores, etc.) colocados de manera tal que tanto los terminales de entrada o bornes de cada uno, como sus terminales de salida, coincidan entre sí. El circuito paralelo es el modelo empleado en la red eléctrica de todas las viviendas, para que todas las cargas tengan el mismo voltaje. Si lo entendemos usando la metáfora de una tubería de agua, tendríamos dos depósitos de líquido que se llenan simultáneamente desde una entrada común, y se vacían del mismo modo por un desagüe compartido. Este tipo de circuitos permiten reparar alguna conexión o dispositivo sin que se vean afectados los demás, y además mantiene entre todos los dispositivos la misma exacta tensión, a pesar de que mientras más dispositivos sean más corriente deberá generar la fuente eléctrica. Además, la resistencia obtenida de esta manera es menor que la sumatoria de las resistencias del circuito completo: mientras más receptores, menor resistencia. La gran ventaja de los circuitos en paralelo es esa: la independencia de cada estación de la red, cuya posible falla no alteraría en absoluto la diferencia de potencial que hay en los extremos del circuito. Esta es su principal diferencia de uso con los circuitos en serie. ¿QUÉ ES UN CIRCUITO MIXTO? Si los elementos del circuito están conectados en serie y otros en paralelo, sería un circuito eléctrico mixto. En otras palabras, esta es una combinación de circuitos El circuito eléctrico mixto es aquel que contiene elementos conectados tanto en serie como en paralelo, de forma que, al cerrar el circuito, se establecen distintas tensiones y corrientes en cada uno de ellos. Los circuitos se diseñan con una gran variedad de objetivos y sus elementos pertenecen a dos categorías: activos y pasivos. Otras posibles conexiones, diferentes de las asociaciones serie-paralelo, son delta (o triángulo) y estrella, de uso frecuente en máquinas eléctricas alimentadas con corriente alterna. Los elementos activos del circuito son los generadores o fuentes de voltaje o corriente, directa o alterna. Por su parte, los elementos pasivos son las resistencias, los

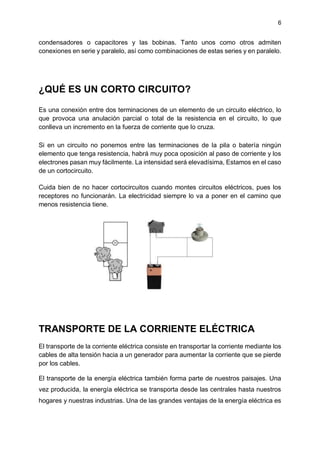

- 6. 6 condensadores o capacitoresy las bobinas. Tanto unos como otros admiten conexiones en serie y paralelo, así como combinaciones de estas series y en paralelo. ¿QUÉ ES UN CORTO CIRCUITO? Es una conexión entre dos terminaciones de un elemento de un circuito eléctrico, lo que provoca una anulación parcial o total de la resistencia en el circuito, lo que conlleva un incremento en la fuerza de corriente que lo cruza. Si en un circuito no ponemos entre las terminaciones de la pila o batería ningún elemento que tenga resistencia, habrá muy poca oposición al paso de corriente y los electrones pasan muy fácilmente. La intensidad será elevadísima, Estamos en el caso de un cortocircuito. Cuida bien de no hacer cortocircuitos cuando montes circuitos eléctricos, pues los receptores no funcionarán. La electricidad siempre lo va a poner en el camino que menos resistencia tiene. TRANSPORTE DE LA CORRIENTE ELÉCTRICA El transporte de la corriente eléctrica consiste en transportar la corriente mediante los cables de alta tensión hacia a un generador para aumentar la corriente que se pierde por los cables. El transporte de la energía eléctrica también forma parte de nuestros paisajes. Una vez producida, la energía eléctrica se transporta desde las centrales hasta nuestros hogares y nuestras industrias. Una de las grandes ventajas de la energía eléctrica es

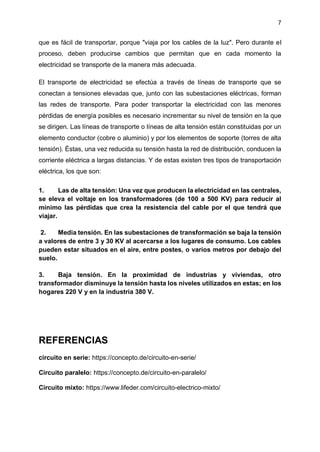

- 7. 7 que es fácilde transportar, porque "viaja por los cables de la luz". Pero durante el proceso, deben producirse cambios que permitan que en cada momento la electricidad se transporte de la manera más adecuada. El transporte de electricidad se efectúa a través de líneas de transporte que se conectan a tensiones elevadas que, junto con las subestaciones eléctricas, forman las redes de transporte. Para poder transportar la electricidad con las menores pérdidas de energía posibles es necesario incrementar su nivel de tensión en la que se dirigen. Las líneas de transporte o líneas de alta tensión están constituidas por un elemento conductor (cobre o aluminio) y por los elementos de soporte (torres de alta tensión). Éstas, una vez reducida su tensión hasta la red de distribución, conducen la corriente eléctrica a largas distancias. Y de estas existen tres tipos de transportación eléctrica, los que son: 1. Las de alta tensión: Una vez que producen la electricidad en las centrales, se eleva el voltaje en los transformadores (de 100 a 500 KV) para reducir al mínimo las pérdidas que crea la resistencia del cable por el que tendrá que viajar. 2. Media tensión. En las subestaciones de transformación se baja la tensión a valores de entre 3 y 30 KV al acercarse a los lugares de consumo. Los cables pueden estar situados en el aire, entre postes, o varios metros por debajo del suelo. 3. Baja tensión. En la proximidad de industrias y viviendas, otro transformador disminuye la tensión hasta los niveles utilizados en estas; en los hogares 220 V y en la industria 380 V. REFERENCIAS circuito en serie: https://concepto.de/circuito-en-serie/ Circuito paralelo: https://concepto.de/circuito-en-paralelo/ Circuito mixto: https://www.lifeder.com/circuito-electrico-mixto/

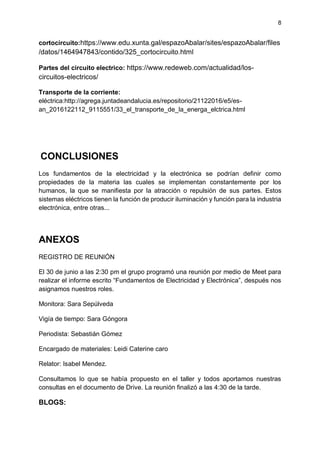

- 8. 8 cortocircuito:https://www.edu.xunta.gal/espazoAbalar/sites/espazoAbalar/files /datos/1464947843/contido/325_cortocircuito.html Partes del circuitoelectrico: https://www.redeweb.com/actualidad/los- circuitos-electricos/ Transporte de la corriente: eléctrica:http://agrega.juntadeandalucia.es/repositorio/21122016/e5/es- an_2016122112_9115551/33_el_transporte_de_la_energa_elctrica.html CONCLUSIONES Los fundamentos de la electricidad y la electrónica se podrían definir como propiedades de la materia las cuales se implementan constantemente por los humanos, la que se manifiesta por la atracción o repulsión de sus partes. Estos sistemas eléctricos tienen la función de producir iluminación y función para la industria electrónica, entre otras... ANEXOS REGISTRO DE REUNIÓN El 30 de junio a las 2:30 pm el grupo programó una reunión por medio de Meet para realizar el informe escrito “Fundamentos de Electricidad y Electrónica”, después nos asignamos nuestros roles. Monitora: Sara Sepúlveda Vigía de tiempo: Sara Góngora Periodista: Sebastián Gómez Encargado de materiales: Leidi Caterine caro Relator: Isabel Mendez. Consultamos lo que se había propuesto en el taller y todos aportamos nuestras consultas en el documento de Drive. La reunión finalizó a las 4:30 de la tarde. BLOGS:

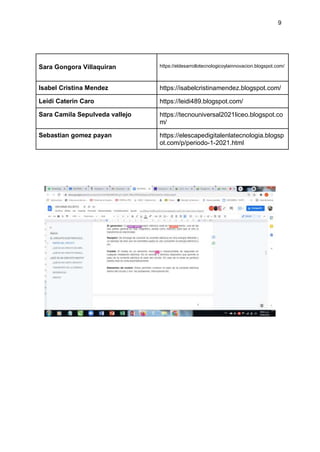

- 9. 9 Sara Gongora Villaquiranhttps://eldesarrollotecnologicoylainnovacion.blogspot.com/ Isabel Cristina Mendez https://isabelcristinamendez.blogspot.com/ Leidi Caterin Caro https://leidi489.blogspot.com/ Sara Camila Sepulveda vallejo https://tecnouniversal2021liceo.blogspot.co m/ Sebastian gomez payan https://elescapedigitalenlatecnologia.blogsp ot.com/p/periodo-1-2021.html
