INFRACA - Catalogo de Productos

QUALITY
DOORS
frigoríﬁcas· rápidas· interior
cold rooms· rapid· indoor
frigoriﬁques· rapides· intérieur
kühlraum·schnelllauf·betriebsraum
Catálogo
de productos
Empresa
Registrada
UNE-EN ISO 9001

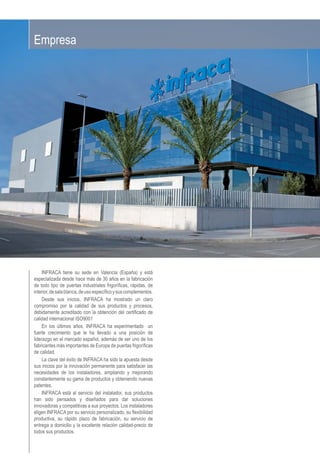

INFRACA tiene su sede en Valencia (España) y está
especializada desde hace más de 30 años en la fabricación
de todo tipo de puertas industriales frigoríficas, rápidas, de
interior,desalablanca,deusoespecíficoysuscomplementos.
Desde sus inicios, INFRACA ha mostrado un claro
compromiso por la calidad de sus productos y procesos,
debidamente acreditado con la obtención del certificado de
calidad internacional ISO9001
En los últimos años, INFRACA ha experimentado un
fuerte crecimiento que le ha llevado a una posición de
liderazgo en el mercado español, además de ser uno de los
fabricantes más importantes de Europa de puertas frigoríficas
de calidad.
La clave del éxito de INFRACA ha sido la apuesta desde
sus inicios por la innovación permanente para satisfacer las
necesidades de los instaladores, ampliando y mejorando
constantemente su gama de productos y obteniendo nuevas
patentes.
INFRACA está al servicio del instalador, sus productos
han sido pensados y diseñados para dar soluciones
innovadoras y competitivas a sus proyectos. Los instaladores
eligen INFRACA por su servicio personalizado, su flexibilidad
productiva, su rápido plazo de fabricación, su servicio de
entrega a domicilio y la excelente relación calidad-precio de
todos sus productos.
Empresa

Información genérica
Puertas Frigoríficas
Puertas Correderas
IF
002
IFire EI2-60
Automatismo
Puerta Combinada
Puertas Pivotantes
Serie
Encastrada
Industrial

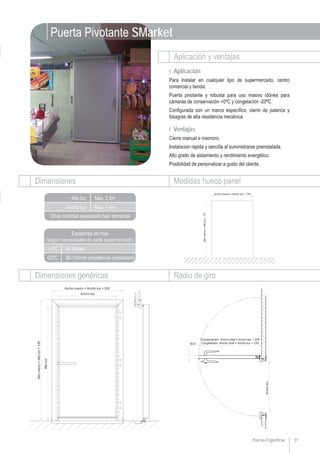

SMarket
Cortinas de lamas
Fijas
Correderas

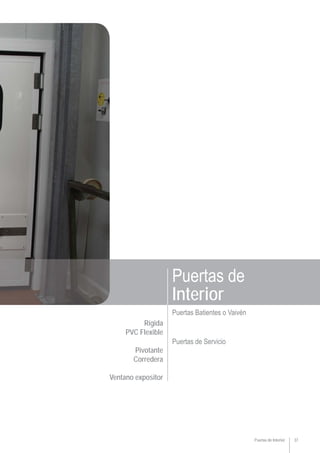

Puertas de Interior

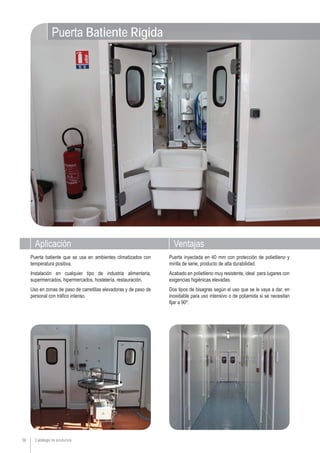

Puertas Batientes o Vaivén
Rígida
PVC Flexible
Puertas Servicio
Pivotantes
Correderas

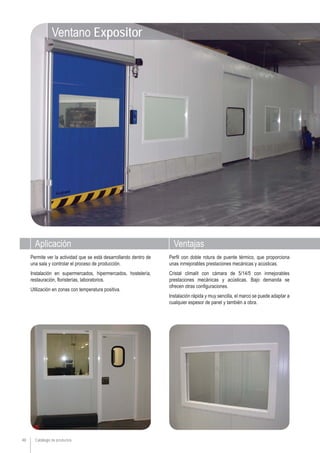

Ventano expositor

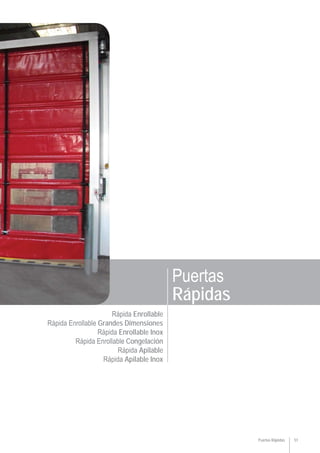

Puertas Rápidas
Rápida Enrollable

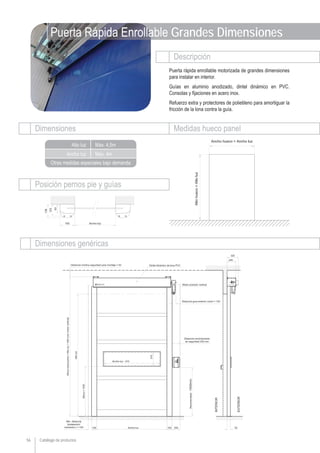

Rápida Enrollable Grandes Dimensiones

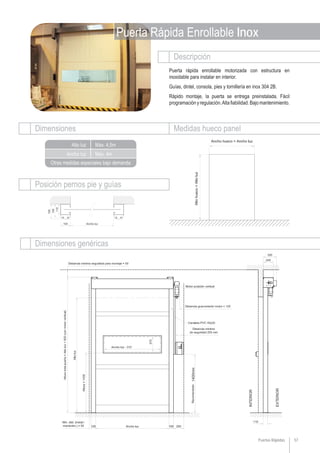

Rápida Enrollable Inox

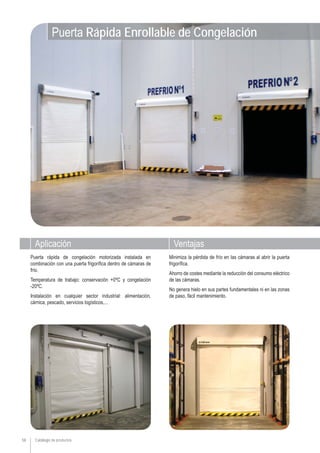

Rápida Enrollable Congelación

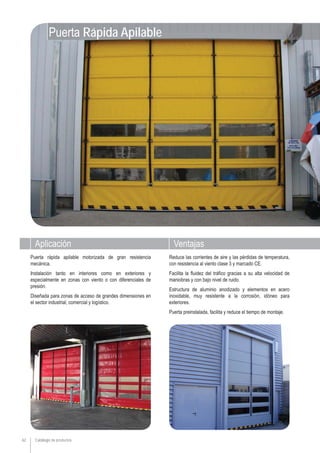

Rápida Apilable
Rápida Apilable Inox

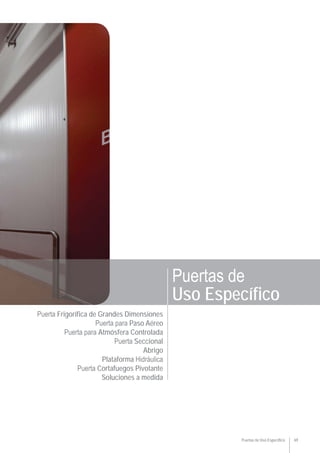

Puertas Uso Específico
Frigoríficas de Grandes Dimensiones
Puertas para Paso Aéreo
Puerta para Atmósfera Controlada

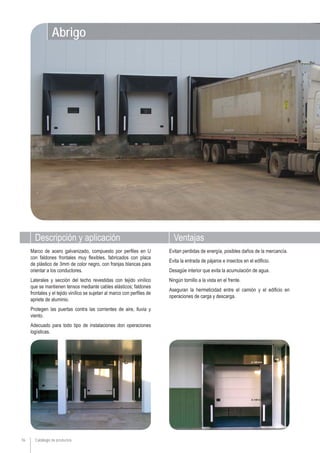

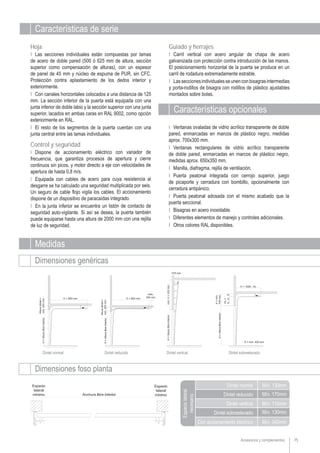

Seccionales y Muelles de Carga
Puerta Cortafuegos Pivotante

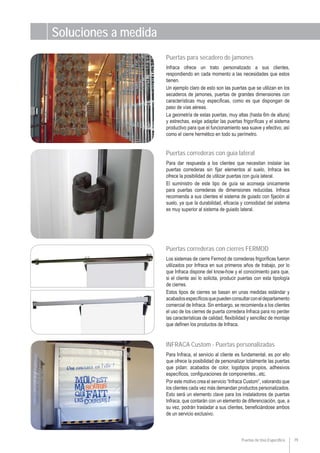

Soluciones a medida

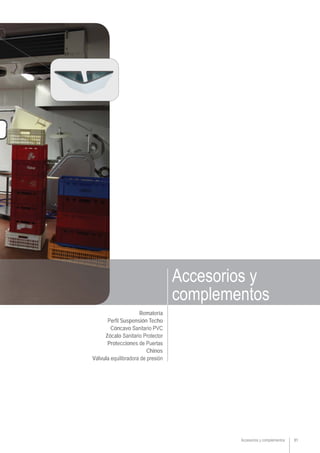

Accesorios y complementos
Rematería
Perfil Suspensión Techo

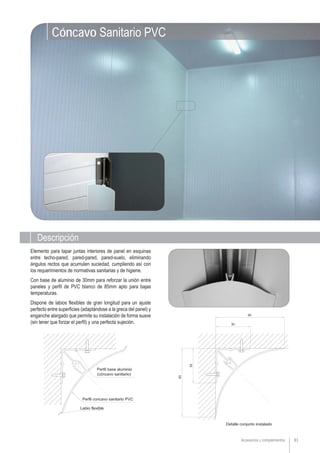

Cóncavo Sanitario PVC

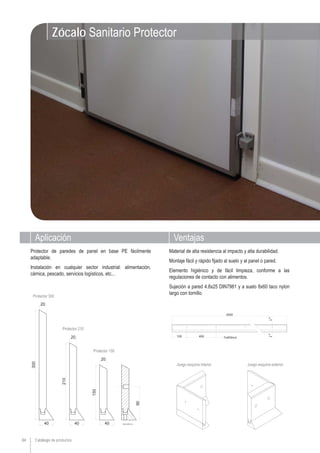

Zócalo Sanitario Protector

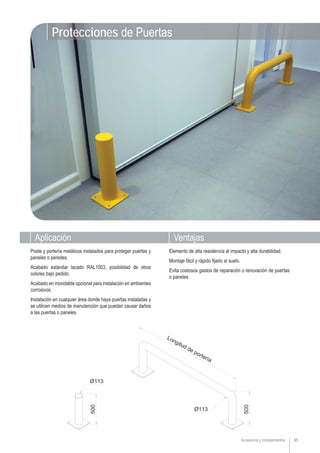

Protecciones de Puertas
Chinos
Válvula Equilibradora

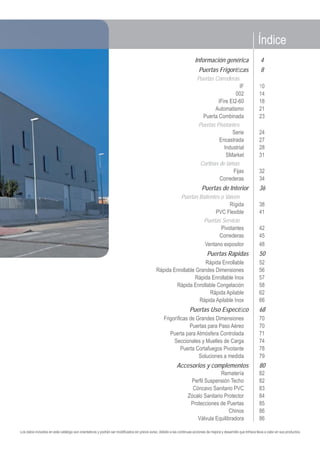

Índice
4
8
10
14
18
21
23
24
27
28
31
32
34
36
38
41
42
45
48
50
52
56
57
58
62
66
68
70
70
71
74
78
79
80
82
82
83
84
85
86
86
Los datos incluidos en este catálogo son orientativos y podrán ser modificados sin previo aviso, debido a las continuas acciones de mejora y desarrollo que Infraca lleva a cabo en sus productos.

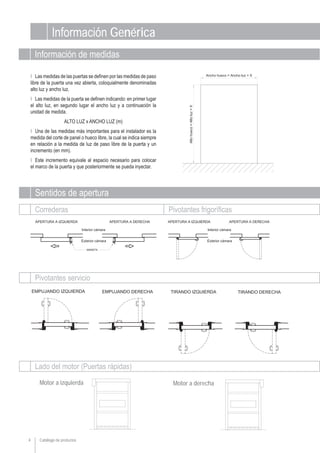

Información Genérica
Ι Las medidas de las puertas se definen por las medidas de paso
libre de la puerta una vez abierta, coloquialmente denominadas
alto luz y ancho luz.
Ι Las medidas de la puerta se definen indicando: en primer lugar
el alto luz, en segundo lugar el ancho luz y a continuación la
unidad de medida.
ALTO LUZ x ANCHO LUZ (m)
Ι Una de las medidas más importantes para el instalador es la
medida del corte de panel o hueco libre, la cual se indica siempre
en relación a la medida de luz de paso libre de la puerta y un
incremento (en mm).
Ι Este incremento equivale al espacio necesario para colocar
el marco de la puerta y que posteriormente se pueda inyectar.
Motor a izquierda
Sentidos de apertura
Información de medidas
Correderas Pivotantes frigoríficas
Pivotantes servicio
Lado del motor (Puertas rápidas)
Motor a derecha
Catálogo de productos4

Información Genérica 5
Acabado banda color (BC)
Ι Chapa de acero galvanizado EN10142 y EN10147 con
protección de poliéster 25μ, colores: blanco pirineo 1006 (similar
RAL 9002) y gris perla 5001 (similar RAL 9006), otros consultar.
Ι Resistencia a la corrosión y certificado alimentario.
Ι Se suministra con film protector.
Acabado PVC (PVC)
Ι Chapa de acero galvanizado EN10142 y EN10147 con
protección de PVC 130-200μ, color blanco (similar RAL 9002).
Ι Muy alta resistencia a la corrosión y agentes químicos.
Ι Certificado alimentario.
Acabado inoxidable (INOX)
Ι Chapa de acero inoxidable AISI 304 2B.
Ι Alta resistencia a la corrosión.
Acabado poliéster (PRFV)
Ι Plancha de poliéster reforzado con fibra de vidrio acabado liso,
color blanco (similar RAL 9010), otros acabados consultar.
Acabado polietileno (PE)
Ι Plancha de polietileno de alta densidad acabado liso, color
blanco (similar RAL 9010).
Ι Las puertas de Infraca disponen de unos acabados estándar,
disponibles según cada tipo de puerta. En la tabla anexa se ha
realizado una comparación de los diferentes acabados entre sí,
para poder realizar una selección lo más adecuada posible.
Tabla comparativa de acabados
BC
PVC
INOX
PE
PRFV
Resistencia
mecánica
Resistencia
impacto
Resistencia
corrosión Higiene
***
***
***
***
**
**
**
**
***
**
**
**
**
***
***
**
**
**
***
***
Selección de acabados
Puertas frigoríficas
TIPO APERTURA
Corredera
Pivotante
Cortafuegos
RANGO TEMPERATURA
FRECUENCIA
TRÁNSITO
Alto
Alto
Medio
MEDIDAS
Hasta 2,6x2m
Hasta 2,2x1,2m
Hasta 3x3m
+0ºC -40ºC-20ºC
+ de 2,6x2m
+ de 2,2x1,2m
Corredera IF
Piv. Industrial
----------IFire -20ºC
Corredera IF
Pivotante Industrial
Corredera 002
Pivotante Serie
IFire +0ºC
Puertas rápidas
TIPO PUERTA
Rápida Enrollable
(PRE)
Gran Rápida
Enrollable (GPRE)
VIENTO
HASTA 3,4m + DE 3,4m
***
BAJO FUERTEMODERADO
*
***
MEDIDAS ALTO LUZ
Rápida Congelación
(PRC)
Rápida Apilable
(PRA) **
***
**
**
***
***
***
*
*
***
NO
NO
Sólo para cámaras frigoríficas
Tabla de selección de productos
* Poco recomendable ** Adecuada *** Óptima

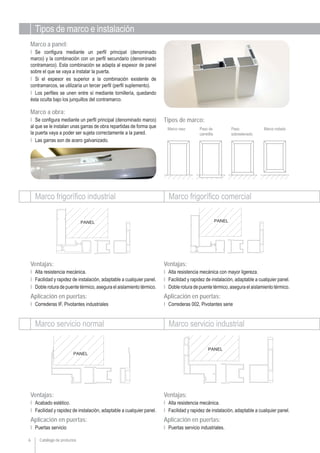

Marco a panel:
Ι Se configura mediante un perfil principal (denominado
marco) y la combinación con un perfil secundario (denominado
contramarco). Esta combinación se adapta al espesor de panel
sobre el que se vaya a instalar la puerta.
Ι Si el espesor es superior a la combinación existente de
contramarcos, se utilizaría un tercer perfil (perfil suplemento).
Ι Los perfiles se unen entre sí mediante tornillería, quedando
ésta oculta bajo los junquillos del contramarco.
Marco a obra:
Ι Se configura mediante un perfil principal (denominado marco)
al que se le instalan unas garras de obra repartidas de forma que
la puerta vaya a poder ser sujeta correctamente a la pared.
Ι Las garras son de acero galvanizado.
Marco frigorífico industrial Marco frigorífico comercial
Marco servicio normal Marco servicio industrial
Ventajas:
Ι Alta resistencia mecánica.
Ι Facilidad y rapidez de instalación, adaptable a cualquier panel.
Ι Doble rotura de puente térmico, asegura el aislamiento térmico.
Aplicación en puertas:
Ι Correderas IF, Pivotantes industriales
Ventajas:
Ι Alta resistencia mecánica con mayor ligereza.
Ι Doble rotura de puente térmico, asegura el aislamiento térmico.
Ι Correderas 002, Pivotantes serie
Ventajas:
Ι Acabado estético.
Ι Puertas servicio
Ventajas:
Ι Alta resistencia mecánica.
Ι Puertas servicio industriales.
Tipos de marco e instalación
Marco raso Paso de
carretilla
Marco rodado
Tipos de marco:
Paso
sobreelevado

7Información Genérica

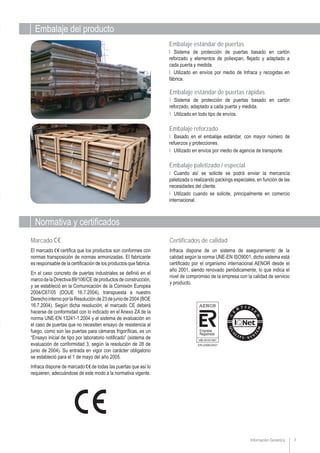

Embalaje estándar de puertas
Ι Sistema de protección de puertas basado en cartón
reforzado y elementos de poliexpan, flejado y adaptado a
cada puerta y medida.
Ι Utilizado en envíos por medio de Infraca y recogidas en
fábrica.
Marcado
El marcado certifica que los productos son conformes con
normas transposición de normas armonizadas. El fabricante
es responsable de la certificación de los productos que fabrica.
En el caso concreto de puertas industriales se definió en el
marcodelaDirectiva89/106/CEdeproductosdeconstrucción,
y se estableció en la Comunicación de la Comisión Europea
2004/C67/05 (DOUE 16.7.2004), transpuesta a nuestro
DerechointernoporlaResoluciónde23dejuniode2004(BOE
16.7.2004). Según dicha resolución, el marcado CE deberá
hacerse de conformidad con lo indicado en el Anexo ZA de la
norma UNE-EN 13241-1:2004 y el sistema de evaluación en
el caso de puertas que no necesiten ensayo de resistencia al
fuego, como son las puertas para cámaras frigoríficas, es un
“Ensayo inicial de tipo por laboratorio notificado” (sistema de
evaluación de conformidad 3, según la resolución de 28 de
junio de 2004). Su entrada en vigor con carácter obligatorio
se estableció para el 1 de mayo del año 2005.
Infraca dispone de marcado de todas las puertas que así lo
requieren, adecuándose de este modo a la normativa vigente.
Embalaje reforzado
Ι Basado en el embalaje estándar, con mayor número de
refuerzos y protecciones.
Ι Utilizado en envíos por medio de agencia de transporte.
Embalaje estándar de puertas rápidas
Ι Sistema de protección de puertas basado en cartón
reforzado, adaptado a cada puerta y medida.
Ι Utilizado en todo tipo de envíos.
Embalaje paletizado / especial
Ι Cuando así se solicite se podrá enviar la mercancía
paletizada o realizando packings especiales, en función de las
necesidades del cliente.
Ι Utilizado cuando se solicite, principalmente en comercio
internacional.
Certificados de calidad
Infraca dispone de un sistema de aseguramiento de la
calidad según la norma UNE-EN ISO9001, dicho sistema está
certificado por el organismo internacional AENOR desde el
año 2001, siendo renovado periódicamente, lo que indica el
nivel de compromiso de la empresa con la calidad de servicio
y producto.
Embalaje del producto
Normativa y certificados
Empresa
Registrada
UNE-EN ISO 9001

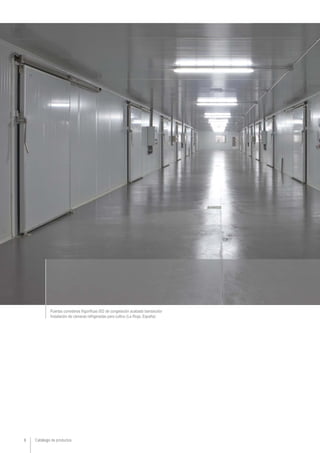

Puertas correderas frigoríficas 002 de congelación acabado bandacolor
Instalación de cámaras refrigeradas para cultivo (La Rioja, España)

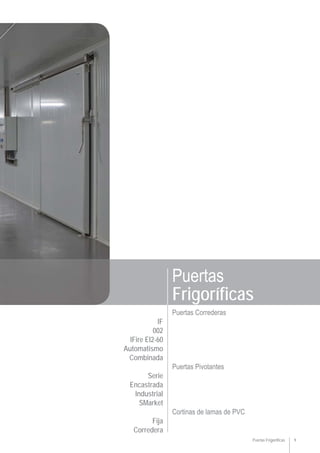

9Puertas Frigoríficas
IF
002
IFire EI2-60
Automatismo
Combinada
Serie
Encastrada
Industrial
SMarket
Fija
Corredera
Puertas
Frigoríficas
Puertas Correderas
Puertas Pivotantes
Cortinas de lamas de PVC

Aplicación Ventajas
Puerta con marcado CE y certificada según norma UNE-EN
13241-1, en cumplimiento con todos los requerimientos de
seguridad.
Puerta robusta con guía de acero inoxidable y aluminio
anodizado que permite un uso intensivo.
Instalación rápida y sencilla gracias a la facilidad y precisión
de su ajuste.
Puerta corredera industrial idónea para cámaras frigoríficas
de conservación (+0ºC), congelación (-20ºC) y túneles de
congelación (-40ºC).
Perfecta para industria cárnica, pesquera, hortofrutícola,
láctea y logística.
Recomendada en cámaras frigoríficas y zonas de acceso
donde se necesitan puertas de grandes dimensiones o con
pasos aéreos.

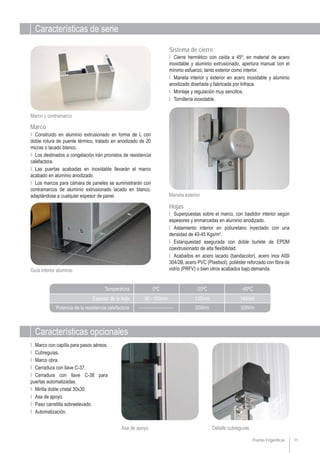

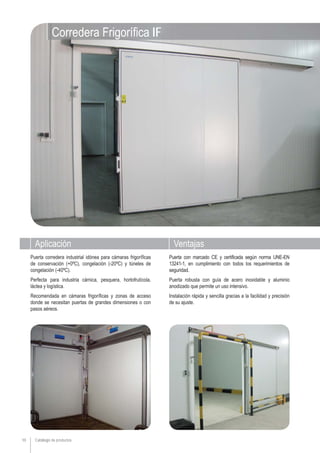

Corredera Frigorífica IF

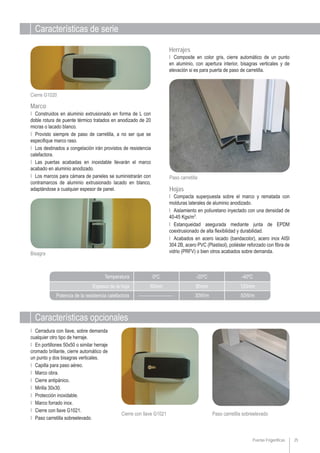

Características de serie
Espesor de la hoja
Potencia de la resistencia calefactora
Características opcionales
11
-40ºC-20ºC0ºC
Detalle cubreguíasAsa de apoyo
Ι Marco con capilla para pasos aéreos.
Ι Cubreguías.
Ι Marco obra.
Ι Cerradura con llave C-37.
Ι Cerradura con llave C-38 para
puertas automatizadas.
Ι Mirilla doble cristal 30x30.
Ι Asa de apoyo.
Ι Paso carretilla sobreelevado.
Ι Automatización.
Temperatura
Puertas Frigoríficas
Marco y contramarco
Maneta exterior
50W/m30W/m______________
140mm120mm90 - 100mm
Marco
Sistema de cierre
Hojas
Ι Cierre hermético con caída a 45º, en material de acero
inoxidable y aluminio extrusionado, apertura manual con el
mínimo esfuerzo, tanto exterior como interior.
Ι Maneta interior y exterior en acero inoxidable y aluminio
anodizado diseñada y fabricada por Infraca.
Ι Montaje y regulación muy sencillos.
Ι Tornillería inoxidable.
Ι Superpuestas sobre el marco, con bastidor interior según
espesores y enmarcadas en aluminio anodizado.
Ι Aislamiento interior en poliuretano inyectado con una
densidad de 40-45 Kgs/m3
.
Ι Estanqueidad asegurada con doble burlete de EPDM
coextrusionado de alta flexibilidad.
Ι Acabados en acero lacado (bandacolor), acero inox AISI
304/2B, acero PVC (Plastisol), poliéster reforzado con fibra de
vidrio (PRFV) o bien otros acabados bajo demanda.
Ι Construido en aluminio extrusionado en forma de L con
doble rotura de puente térmico, tratado en anodizado de 20
micras o lacado blanco.
Ι Los destinados a congelación irán provistos de resistencia
calefactora.
Ι Las puertas acabadas en inoxidable llevarán el marco
acabado en aluminio anodizado.
Ι Los marcos para cámara de paneles se suministrarán con
contramarcos de aluminio extrusionado lacado en blanco,
adaptándose a cualquier espesor de panel.
Guía inferior aluminio

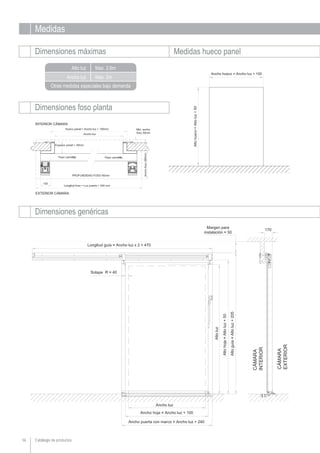

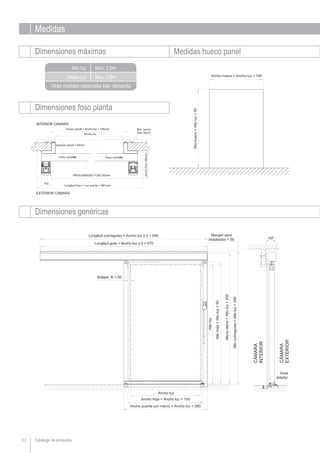

Medidas
Dimensiones máximas Medidas hueco panel
Ancho luz
Alto luz
Otras medidas especiales bajo demanda
Catálogo de productos
Dimensiones foso planta
12
Dimensiones genéricas
Max. 2,9m
Max. 3,5m

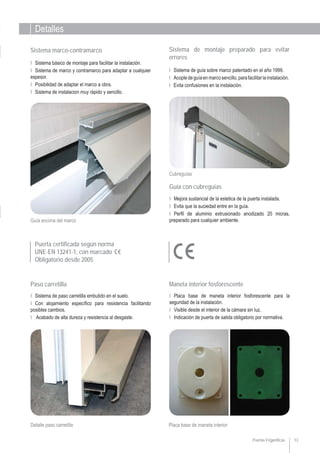

Detalles
Puerta certificada según norma
UNE-EN 13241-1, con marcado
Obligatorio desde 2005
13
Ι Placa base de maneta interior fosforescente para la
seguridad de la instalación.
Ι Visible desde el interior de la cámara sin luz.
Ι Indicación de puerta de salida obligatorio por normativa.
Maneta interior fosforescente
Ι Sistema de paso carretilla embutido en el suelo.
Ι Con alojamiento específico para resistencia facilitando
posibles cambios.
Ι Acabado de alta dureza y resistencia al desgaste.
Paso carretilla
Cubreguías
Sistema de montaje preparado para evitar
errores
Ι Sistema de guía sobre marco patentado en el año 1999.
Ι Acopledeguíaenmarcosencillo,parafacilitarlainstalación.
Ι Evita confusiones en la instalación.
Guía con cubreguías
Ι Mejora sustancial de la estetica de la puerta instalada.
Ι Evita que la suciedad entre en la guía.
Ι Perfil de aluminio extrusionado anodizado 20 micras,
preparado para cualquier ambiente.
Sistema marco-contramarco
Ι Sistema básico de montaje para facilitar la instalación.
Ι Sistema de marco y contramarco para adaptar a cualquier
espesor.
Ι Posibilidad de adaptar el marco a obra.
Ι Sistema de instalacion muy rápido y sencillo.
Detalle paso carretilla Placa base de maneta interior
Guía encima del marco

14

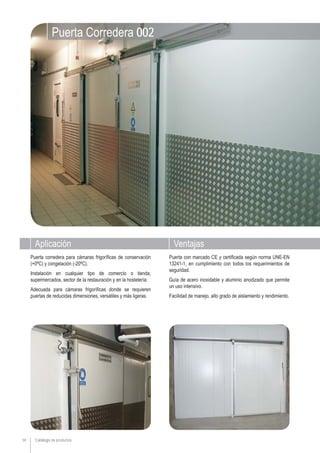

Puerta con marcado CE y certificada según norma UNE-EN
13241-1, en cumplimiento con todos los requerimientos de
seguridad.
Guía de acero inoxidable y aluminio anodizado que permite
un uso intensivo.
Facilidad de manejo, alto grado de aislamiento y rendimiento.
Puerta corredera para cámaras frigoríficas de conservación
(+0ºC) y congelación (-20ºC).
Instalación en cualquier tipo de comercio o tienda,
supermercados, sector de la restauración y en la hostelería.
Adecuada para cámaras frigoríficas donde se requieren
puertas de reducidas dimensiones, versátiles y más ligeras.
Puerta Corredera 002

15

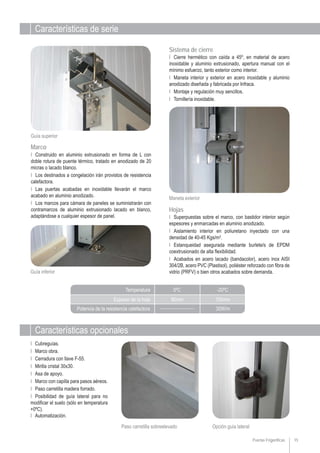

Opción guía lateralPaso carretilla sobreelevado
Ι Cubreguías.
Ι Marco obra.
Ι Cerradura con llave F-55.
Ι Mirilla cristal 30x30.
Ι Asa de apoyo.
Ι Paso carretilla madera forrado.
Ι Posibilidad de guía lateral para no
modificar el suelo (sólo en temperatura
+0ºC).
Ι Automatización.
Espesor de la hoja
Temperatura 0ºC
______________
-20ºC
30W/m
80mm 100mm
densidad de 40-45 Kgs/m3
.
Ι Estanqueidad asegurada mediante burlete/s de EPDM
coextrusionado de alta flexibilidad.
304/2B, acero PVC (Plastisol), poliéster reforzado con fibra de
vidrio (PRFV) o bien otros acabados sobre demanda.
Hojas
Ι Cierre hermético con caída a 45º, en material de acero
inoxidable y aluminio extrusionado, apertura manual con el
mínimo esfuerzo, tanto exterior como interior.
Ι Maneta interior y exterior en acero inoxidable y aluminio
anodizado diseñada y fabricada por Infraca.
Ι Montaje y regulación muy sencillos.
Ι Tornillería inoxidable.
Sistema de cierre
Marco
Maneta exterior
Guía inferior
Guía superior
Ι Construido en aluminio extrusionado en forma de L con
doble rotura de puente térmico, tratado en anodizado de 20
calefactora.

Medidas
Ancho luz
Alto luz
16
Max. 2m
Max. 2,6m

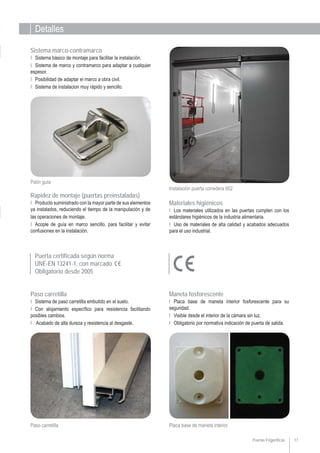

Detalles
17
Ι Placa base de maneta interior fosforescente para su
seguridad.
Ι Visible desde el interior de la cámara sin luz.
Ι Obligatorio por normativa indicación de puerta de salida.
Maneta fosforescente
Instalación puerta corredera 002
Ι Producto suministrado con la mayor parte de sus elementos
ya instalados, reduciendo el tiempo de la manipulación y de
las operaciones de montaje.
Ι Acople de guía en marco sencillo, para facilitar y evitar
confusiones en la instalación.
Rapidez de montaje (puertas preinstaladas)
espesor.
Ι Posibilidad de adaptar el marco a obra civil.
Ι Sistema de instalacion muy rápido y sencillo.
Sistema marco-contramarco
Ι Los materiales utilizados en las puertas cumplen con los
estándares higiénicos de la industria alimentaria.
Ι Uso de materiales de alta calidad y acabados adecuados
para el uso industrial.
Materiales higiénicos
Patín guía
Ι Sistema de paso carretilla embutido en el suelo.
Ι Con alojamiento específico para resistencia facilitando
posibles cambios.
Ι Acabado de alta dureza y resistencia al desgaste.
Paso carretilla
Placa base de maneta interiorPaso carretilla

18

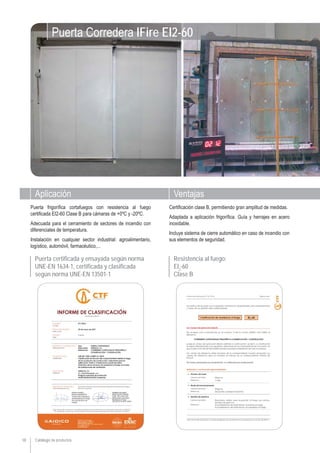

Puerta frigorífica cortafuegos con resistencia al fuego
certificada EI2-60 Clase B para cámaras de +0ºC y -20ºC.
Adecuada para el cerramiento de sectores de incendio con
diferenciales de temperatura.
Instalación en cualquier sector industrial: agroalimentario,
logístico, automóvil, farmacéutico,...
Certificación clase B, permitiendo gran amplitud de medidas.
Adaptada a aplicación frigorífica. Guía y herrajes en acero
inoxidable.
Incluye sistema de cierre automático en caso de incendio con
sus elementos de seguridad.
Puerta Corredera IFire EI2-60
Puerta certificada y ensayada según norma
UNE-EN 1634-1, certificada y clasificada
según norma UNE-EN 13501-1
Resistencia al fuego:
EI2
-60
Clase B

19

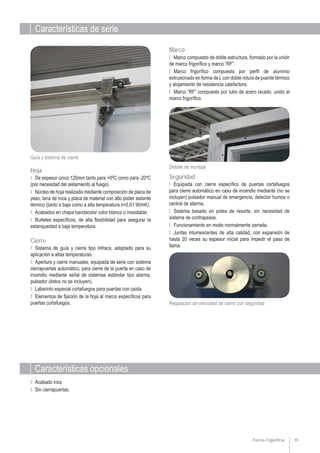

Ι Acabado inox.
Ι Sin cierrapuertas.
Detalle de montaje
Guía y sistema de cierre
Ι Sistema de guía y cierre tipo Infraca, adaptado para su
aplicación a altas temperaturas.
Ι Apertura y cierre manuales, equipada de serie con sistema
cierrapuertas automático, para cierre de la puerta en caso de
incendio mediante señal de sistemas estándar tipo alarma,
pulsador (éstos no se incluyen).
Ι Laberinto especial cortafuegos para puertas con caída.
Ι Elementos de fijación de la hoja al marco específicos para
puertas cortafuegos.
Cierre
Ι De espesor único 120mm tanto para +0ºC como para -20ºC
(por necesidad del aislamiento al fuego).
Ι Núcleo de hoja realizada mediante composición de placa de
yeso, lana de roca y placa de material con alto poder aislante
térmico (tanto a baja como a alta temperatura λ=0,01 W/mK).
Ι Acabados en chapa bandacolor color blanco o inoxidable.
Ι Burletes específicos, de alta flexibilidad para asegurar la
estanqueidad a baja temperatura.
Hoja
Regulación de velocidad de cierre con seguridad
Ι Marco compuesto de doble estructura, formado por la unión
de marco frigorífico y marco “RF”.
Ι Marco frigorífico compuesto por perfil de aluminio
extrusionado en forma de Lcon doble rotura de puente térmico
y alojamiento de resistencia calefactora.
Ι Marco “RF” compuesto por tubo de acero lacado, unido al
marco frigorífico.
Marco
Ι Equipada con cierre específico de puertas cortafuegos
para cierre automático en caso de incendio mediante (no se
incluyen) pulsador manual de emergencia, detector humos o
central de alarma.
Ι Sistema basado en polea de resorte, sin necesidad de
sistema de contrapesos.
Ι Funcionamiento en modo normalmente cerrada.
Ι Juntas intumescentes de alta calidad, con expansión de
hasta 20 veces su espesor inicial para impedir el paso de
llama.
Seguridad

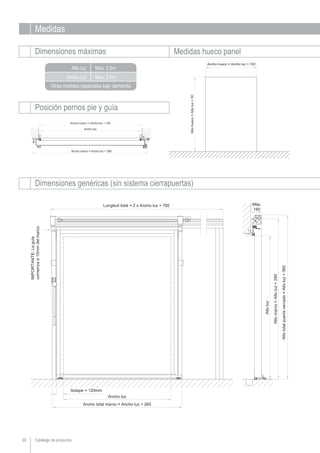

Medidas
Ancho luz
Alto luz Max. 3,5m
Max. 2,5m
Dimensiones genéricas (sin sistema cierrapuertas)

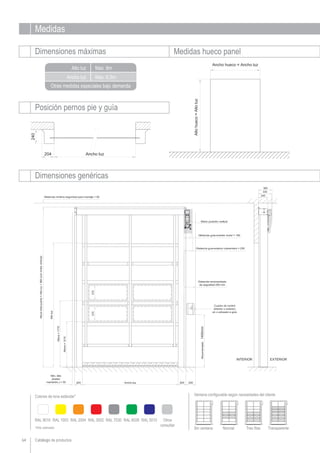

Posición pernos pie y guía

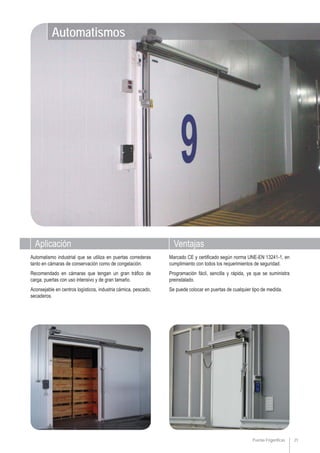

21Puertas Frigoríficas
VentajasAplicación
Marcado CE y certificado según norma UNE-EN 13241-1, en
cumplimiento con todos los requerimientos de seguridad.
Programación fácil, sencilla y rápida, ya que se suministra
preinstalado.
Se puede colocar en puertas de cualquier tipo de medida.
Automatismo industrial que se utiliza en puertas correderas
tanto en cámaras de conservación como de congelación.
Recomendado en cámaras que tengan un gran tráfico de
carga, puertas con uso intensivo y de gran tamaño.
Aconsejable en centros logísticos, industria cárnica, pescado,
secaderos.

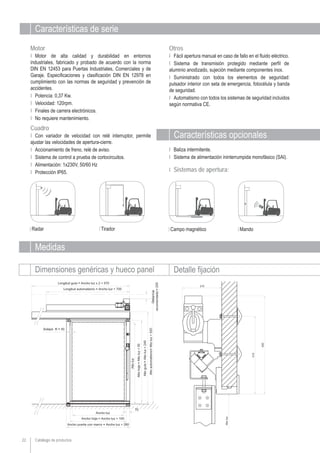

Automatismos

OtrosMotor
Ι Motor de alta calidad y durabilidad en entornos
industriales, fabricado y probado de acuerdo con la norma
DIN EN 12453 para Puertas Industriales, Comerciales y de
Garaje. Especificaciones y clasificación DIN EN 12978 en
cumplimiento con las normas de seguridad y prevención de
accidentes.
Ι Potencia: 0,37 Kw.
Ι Velocidad: 120rpm.
Ι Finales de carrera electrónicos.
Ι No requiere mantenimiento.
Medidas
Dimensiones genéricas y hueco panel Detalle fijación
Cuadro
Ι Con variador de velocidad con relé interruptor, permite
ajustar las velocidades de apertura-cierre.
Ι Accionamiento de freno, relé de aviso.
Ι Sistema de control a prueba de cortocircuitos.
Ι Alimentación: 1x230V, 50/60 Hz
Ι Protección IP65.
Ι Fácil apertura manual en caso de fallo en el fluido eléctrico.
Ι Sistema de transmisión protegido mediante perfil de
aluminio anodizado, sujeción mediante componentes inox.
Ι Suministrado con todos los elementos de seguridad:
pulsador interior con seta de emergencia, fotocélula y banda
de seguridad.
Ι Automatismo con todos los sistemas de seguridad incluidos
según normativa CE.
Ι Baliza intermitente.
Ι Sistema de alimentación ininterrumpida monofásico (SAI).
Ι Sistemas de apertura:

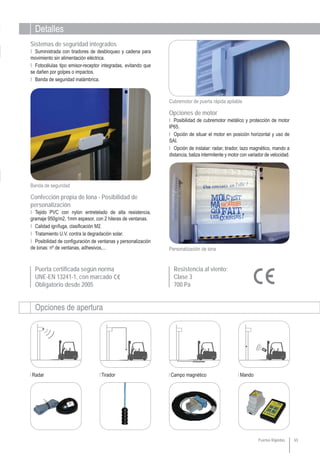

Radar Tirador Campo magnético Mando

Puertas Frigoríficas 23
Puerta Combinada (Corredera Frigorífica + Rápida Enrollable)
Aplicación
Ι Instalación en cámaras frigoríficas de refrigeración o
congelación que tienen un uso intensivo, utilizándose para
minimizar las pérdidas energéticas en las maniobras de
entrada / salida de la cámara.
Ι Cualquier tipo de industria, destacando la cárnica, pesquera,
hortofrutícola, láctea y logística.
Ventajas
Ι Ahorro de coste energético, al reducirse el consumo
eléctrico de las cámaras porque se minimizan las pérdidas de
frío al abrir la puerta frigorífica.
Ι Ahorro de tiempo, permite el movimiento de las mercancías
con una mayor agilidad y rapidez (flujos de trabajo óptimos).
Ι Almacenaje de la mercancía automatizado y moderno que
representa una ventaja competitiva respecto a empresas
competidoras.
Descripción
Ι Puerta corredera frigorífica (manual o automatizada) que
se instala en combinación con una puerta rápida enrollable de
interior o de congelación, que va en el interior de una cámara
frigorífica.
Ι Temperatura de trabajo: conservación +0ºC y congelación
-20ºC.

Instalación rápida y sencilla, ya que se suministra preinstalada,
lo que permite un importante ahorro de costes.
Alto grado de aislamiento y eficiencia energética en
condiciones de uso intensivo.
Gran variedad de acabados que permite cubrir cualquier
necesidad del cliente.
Puerta de apertura pivotante para cámaras frigoríficas de
conservación (+0ºC) y congelación (-20ºC).
Instalación en cualquier tipo de comercio, sector industrial,
restauración, hostelería, supermercados…
Cámaras frigoríficas donde se requieren puertas de reducidas
dimensiones, versátiles y ligeras.

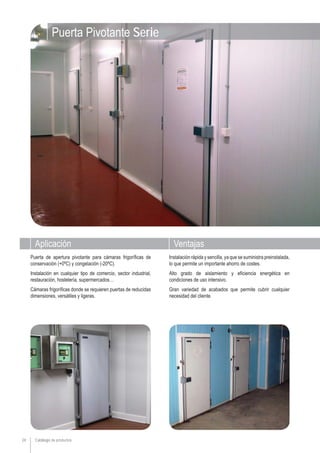

Puerta Pivotante Serie

Paso carretilla sobreelevadoCierre con llave G1021
Ι Compacta superpuesta sobre el marco y rematada con
molduras laterales de aluminio anodizado.
Ι Aislamiento en poliuretano inyectado con una densidad de
40-45 Kgs/m3
.
Ι Estanqueidad asegurada mediante junta de EPDM
coextrusionado de alta flexibilidad y durabilidad.
304 2B, acero PVC (Plastisol), poliéster reforzado con fibra de
Ι Composite en color gris, cierre automático de un punto
en aluminio, con apertura interior, bisagras verticales y de
elevación si es para puerta de paso de carretilla.
Hojas
Herrajes
Paso carretilla
Bisagra
Ι Construidos en aluminio extrusionado en forma de L con
doble rotura de puente térmico tratados en anodizado de 20
Ι Provisto siempre de paso de carretilla, a no ser que se
especifique marco raso.
calefactora.
Marco
Cierre G1020
Ι Cerradura con llave, sobre demanda
cualquier otro tipo de herraje.
Ι En portillones 50x50 o similar herraje
cromado brillante, cierre automático de
un punto y dos bisagras verticales.
Ι Capilla para paso aéreo.
Ι Marco obra.
Ι Cierre antipánico.
Ι Mirilla 30x30.
Ι Protección inoxidable.
Ι Marco forrado inox.
Ι Cierre con llave G1021.
Espesor de la hoja
Temperatura 0ºC
______________
-20ºC
30W/m
-40ºC
50W/m
60mm 80mm 120mm

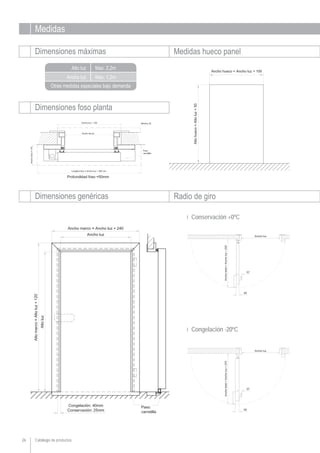

Medidas
Ancho luz
Alto luz
26
Max. 1,2m
Max. 2,2m
Ι Conservación +0ºC
Ι Congelación -20ºC
Radio de giro

Aplicación y ventajas
Radio de giro
Ancho luz
Alto luz Max. 1,88m
Max. 0,88m
Dimensiones Medidas hueco panel

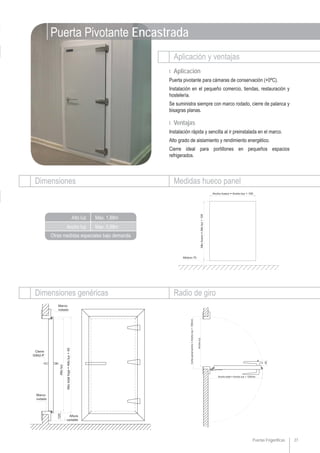

Puerta Pivotante Encastrada
Ι Aplicación
Puerta pivotante para cámaras de conservación (+0ºC).
Instalación en el pequeño comercio, tiendas, restauración y
hostelería.
Se suministra siempre con marco rodado, cierre de palanca y
bisagras planas.
Ι Ventajas
Instalación rápida y sencilla al ir preinstalada en el marco.
Alto grado de aislamiento y rendimiento energético.
Cierre ideal para portillones en pequeños espacios
refrigerados.

Puerta robusta y sólida que permite su utilización de manera
intensiva.
Burletesespecialesqueaseguranunaltogradodeaislamiento.
Instalación rápida y sencilla que permite ahorrar mucho tiempo
en la instalación.

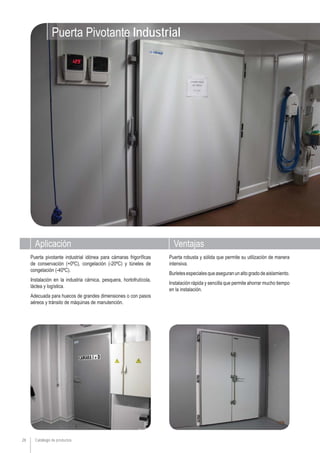

Puerta pivotante industrial idónea para cámaras frigoríficas
de conservación (+0ºC), congelación (-20ºC) y túneles de
congelación (-40ºC).
Instalación en la industria cárnica, pesquera, hortofrutícola,
láctea y logística.
Adecuada para huecos de grandes dimensiones o con pasos
aéreos y tránsito de máquinas de manutención.

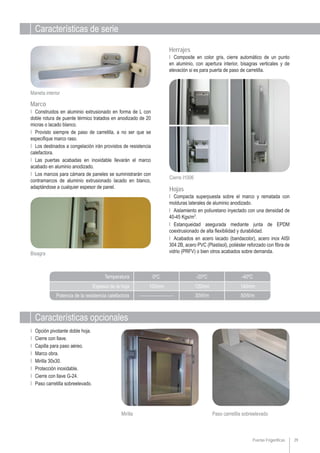

Puerta Pivotante Industrial

Paso carretilla sobreelevadoMirilla
Ι Opción pivotante doble hoja.
Ι Cierre con llave.
Ι Capilla para paso aéreo.
Ι Marco obra.
Ι Mirilla 30x30.
Ι Cierre con llave G-24.
Ι Compacta superpuesta sobre el marco y rematada con
molduras laterales de aluminio anodizado.
Ι Aislamiento en poliuretano inyectado con una densidad de
40-45 Kgs/m3
.
Ι Estanqueidad asegurada mediante junta de EPDM
coextrusionado de alta flexibilidad y durabilidad.
304 2B, acero PVC (Plastisol), poliéster reforzado con fibra de
Ι Composite en color gris, cierre automático de un punto
en aluminio, con apertura interior, bisagras verticales y de
elevación si es para puerta de paso de carretilla.
Hojas
Herrajes
Cierre I1006
Bisagra
Ι Construidos en aluminio extrusionado en forma de L con
doble rotura de puente térmico tratados en anodizado de 20
Ι Provisto siempre de paso de carretilla, a no ser que se
especifique marco raso.
calefactora.
Marco
Maneta interior
Espesor de la hoja
Temperatura 0ºC
______________
-20ºC
30W/m
-40ºC
50W/m
100mm 120mm 140mm

Medidas
Ancho luz
Alto luz
Max. 1,6m
Max. 2,6m
Dimensiones genéricas Radio de giro

Aplicación y ventajas
Ι Aplicación
Para instalar en cualquier tipo de supermercado, centro
comercial y tienda.
Puerta pivotante y robusta para uso masivo idónea para
cámaras de conservación +0ºC y congelación -20ºC.
Configurada con un marco específico, cierre de palanca y
bisagras de alta resistencia mecánica.
Ι Ventajas
Cierre manual e insonoro.
Instalacion rápida y sencilla al suministrarse preinstalada.
Alto grado de aislamiento y rendimiento energético.
Posibilidad de personalizar a gusto del cliente.
Radio de giro
Ancho luz
Alto luz Max. 2,4m
Max. 1,4m
Puerta Pivotante SMarket
+0ºC
-20ºC 80-100mm (resistencia calefactora)
60-80mm
Espesores de hoja
(según necesidades de cada supermercado)

VentajasAplicación
Instalación sencilla y rápida, puede fijarse en el interior del
marco, a techo, a pared o a exterior.
Tubo de fijación y grapas en acero inoxidable con lamas
desmontables individualmente.
Permite un gran ahorro energético al reducir las pérdidas
masivas de temperatura.
Cortina fija de lamas para poner en cámaras de conservación
(+0ºC) y congelación (-20ºC).
Muy utilizada en la industria cárnica, pesquera, así como en el
pequeño comercio y supermercados.
Sirve también para dividir diferentes aéreas de trabajo,
manipulación o procesado.

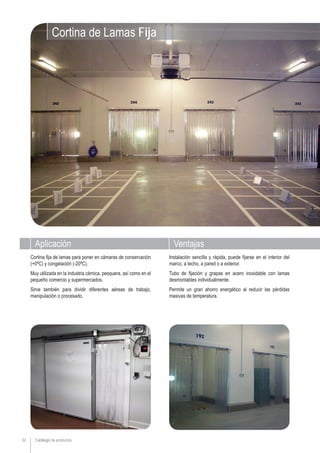

Cortina de Lamas Fija

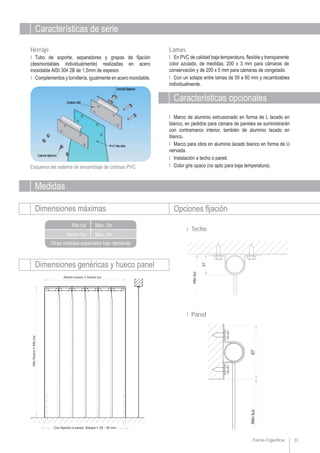

Esquema del sistema de ensamblaje de cortinas PVC
Ι Marco de aluminio extrusionado en forma de L lacado en
blanco, en pedidos para cámara de paneles se suministrarán
con contramarco interior, también de aluminio lacado en
blanco.
Ι Marco para obra en aluminio lacado blanco en forma de U
nervada.
Ι Instalación a techo o pared.
Ι Color gris opaco (no apto para baja temperatura).
Ι En PVC de calidad baja temperatura, flexible y transparente
color azulado, de medidas: 200 x 3 mm para cámaras de
conservación y de 200 x 5 mm para cámaras de congelado.
Ι Con un solape entre lamas de 50 a 60 mm y recambiables
individualmente.
LamasHerraje
Ι Tubo de soporte, separadores y grapas de fijación
(desmontables individualmente) realizadas en acero
inoxidable AISI 304 2B de 1,5mm de espesor.
Ι Complementos y tornillería, igualmente en acero inoxidable.
Medidas
Dimensiones máximas Opciones fijación
Ancho luz
Alto luz
Dimensiones genéricas y hueco panel
Max. 3m
Max. 3m
Ι Techo
Ι Pared

34
VentajasAplicación
Guía de aluminio anodizado cuya instalación es sencilla y
rápida, al ir todo el mecanismo preinstalado.
Tubo de fijación y grapas en acero inoxidable con lamas
desmontables individualmente.
Permite un gran ahorro energético, evitando pérdidas masivas
de temperatura.
Cortina de lamas móvil tipo corredera para poner en cámaras
de conservación y congelación.
Muy utilizada en la industria cárnica, pesquera, así como en el
pequeño comercio y supermercados.
Sirve también para dividir diferentes áreas.

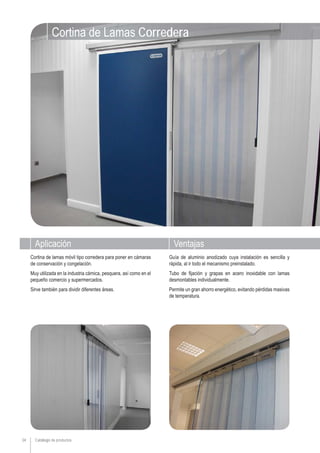

Cortina de Lamas Corredera

Detalle guía
Ι Marco de aluminio extrusionado en forma de L lacado en
blanco, en pedidos para cámara de paneles se suministrarán
con contramarco interior, también de aluminio lacado en
blanco, o marco para obra.
Ι Tirador especial para industria agroalimentaria.
Ι Color gris opaco (no apto para baja temperatura).
Ι Corredera en un sentido o en dos.
Ι En PVC de calidad baja temperatura, flexible y transparente
color azulado, de medidas: 200 x 3 mm para cámaras de
conservación y de 200 x 5 mm para cámaras de congelado.
Ι Con un solape entre lamas de 50 a 60 mm y recambiables
individualmente.
LamasHerraje
Ι Guía y carro en aluminio anodizado 20 micras, con
rodamientos de PVC de alta resistencia y durabilidad.
Ι Tubo de soporte, separadores y grapas de fijación
(desmontables individualmente) realizadas en acero
inoxidable AISI 304 2B de 1,5mm de espesor.
Ι Complementos y tornillería, igualmente en acero inoxidable.

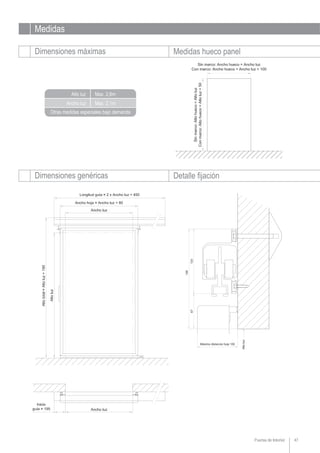

Medidas
Dimensiones máximas Detalle fijación
Ancho luz
Alto luz
Dimensiones genéricas y hueco panel
Max. 3m
Max. 3m

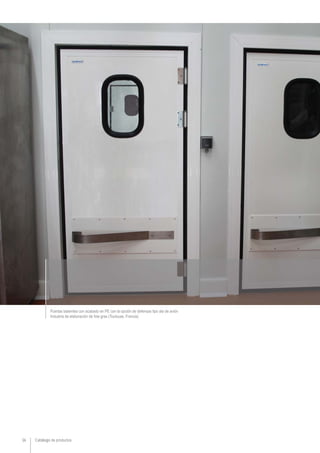

Puertas batientes con acabado en PE con la opción de defensas tipo ala de avión

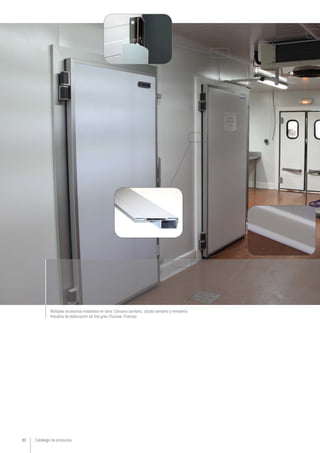

Industria de elaboración de foie gras (Toulouse, Francia)

Puertas de Interior 37
Rígida
PVC Flexible
Pivotante
Corredera
Ventano expositor
Puertas Batientes o Vaivén
Puertas de Servicio
Puertas de
Interior

38
Puerta inyectada en 40 mm con protección de polietileno y
mirilla de serie, producto de alta durabilidad.
Acabado en polietileno muy resistente, ideal para lugares con
exigencias higiénicas elevadas.
Dos tipos de bisagras según el uso que se le vaya a dar, en
inoxidable para uso intensivo o de poliamida si se necesitan
fijar a 90º.
Puerta batiente que se usa en ambientes climatizados con
temperatura positiva.
Instalación en cualquier tipo de industria alimentaria,
supermercados, hipermercados, hostelería, restauración.
Uso en zonas de paso de carretillas elevadoras y de paso de
personal con tráfico intenso.
Puerta Batiente Rígida

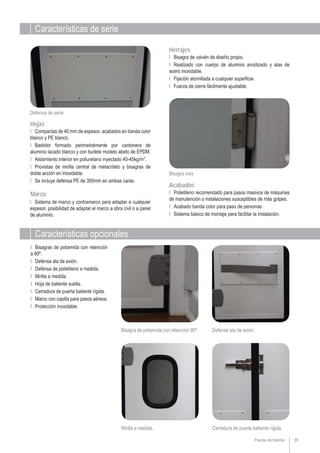

Defensa de serie
Bisagra inox
Acabados
Mirilla a medida.
Ι Polietileno recomendado para pasos masivos de máquinas
de manutención o instalaciones susceptibles de más golpes.
Ι Acabado banda color para paso de personas.
Ι Bisagras de poliamida con retención
a 90º.
Ι Defensa ala de avión.
Ι Defensa de polietileno a medida.
Ι Mirilla a medida.
Ι Hoja de batiente suelta.
Ι Cerradura de puerta batiente rígida.
Ι Bisagra de vaivén de diseño propio.
Ι Realizado con cuerpo de aluminio anodizado y alas de
acero inoxidable.
Ι Fijación atornillada a cualquier superficie.
Ι Fuerza de cierre fácilmente ajustable.
Herrajes
Hojas
Ι Compactas de 40 mm de espesor, acabados en banda color
blanco y PE blanco.
Ι Bastidor formado perimetralmente por cantonera de
aluminio lacado blanco y con burlete modelo abeto de EPDM.
Ι Aislamiento interior en poliuretano inyectado 40-45kg/m3
.
Ι Provistas de mirilla central de metacrilato y bisagras de
doble acción en inoxidable.
Ι Se incluye defensa PE de 300mm en ambas caras.
Cerradura de puerta batiente rígida.
Bisagra de poliamida con retención 90º. Defensa ala de avión.
Marco
espesor, posibilidad de adaptar el marco a obra civil o a panel
de aluminio.

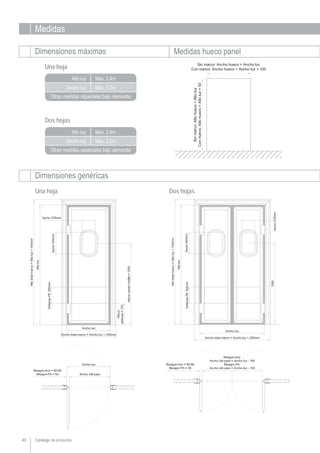

Medidas
Ancho luz
Alto luz Max. 2,6m
Max. 2,2m
Una hoja Dos hojas
Ancho luz
Alto luz Max. 2,4m
Max. 1,2m
Una hoja
Dos hojas

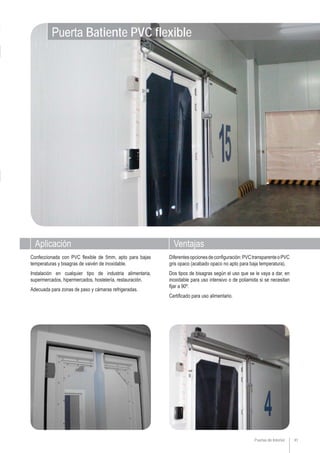

Puerta Batiente PVC flexible
Diferentesopcionesdeconfiguración:PVCtransparenteoPVC
gris opaco (acabado opaco no apto para baja temperatura).
Dos tipos de bisagras según el uso que se le vaya a dar, en
inoxidable para uso intensivo o de poliamida si se necesitan
fijar a 90º.
Certificado para uso alimentario.
Confeccionada con PVC flexible de 5mm, apto para bajas
temperaturas y bisagras de vaivén de inoxidable.
Instalación en cualquier tipo de industria alimentaria,
supermercados, hipermercados, hostelería, restauración.
Adecuada para zonas de paso y cámaras refrigeradas.

Dispone de dos tipos de marco, uno sencillo y ligero, y otro
industrial, más robusto y resistente, que permite fabricar
puertas de cualquier tamaño y para instalaciones de alta
intensidad de trabajo.
Maneta y bisagras en acero inoxidable.
Amplio abanico de opciones aplicables: antipánico,
cierrapuertas, mirilla, cerradura con llave, tipo WC o
electrónica.

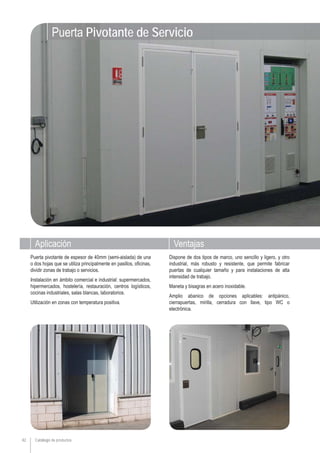

Puerta pivotante de espesor de 40mm (semi-aislada) de una
o dos hojas que se utiliza principalmente en pasillos, oficinas,
dividir zonas de trabajo o servicios.
Instalación en ámbito comercial e industrial: supermercados,
hipermercados, hostelería, restauración, centros logísticos,
cocinas industriales, salas blancas, laboratorios.
Utilización en zonas con temperatura positiva.
Puerta Pivotante de Servicio

Puertas de Interior
43
Ι Doble llave.
Ι Condena.
Ι Llave y condena.
Ι Mirilla de metacrilato.
Ι Antipánico.
Ι Cerradura con la misma llave.
Ι Cierrapuertas.
Ι Posibilidad de adaptar el marco a
obra civil.
Ι Opción marco raso.
Ι Sistema de apertura eléctrica por
pulsador o código.
Ι Sistema de electroimanes de
retención.
Ι Burlete guillotina para evitar el paso
de corriente inferior.

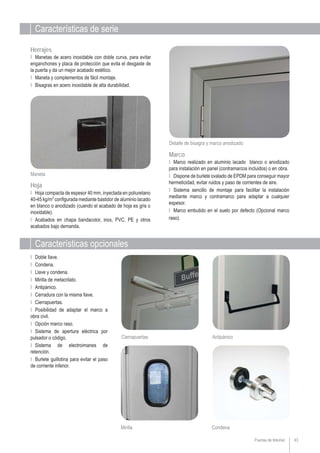

Cierrapuertas Antipánico
Detalle de bisagra y marco anodizado
Maneta
Hoja
Ι Hoja compacta de espesor 40 mm, inyectada en poliuretano
40-45 kg/m3
configurada mediante bastidor de aluminio lacado
en blanco o anodizado (cuando el acabado de hoja es gris o
inoxidable).
Ι Acabados en chapa bandacolor, inox, PVC, PE y otros
acabados bajo demanda.
Herrajes
Ι Manetas de acero inoxidable con doble curva, para evitar
enganchones y placa de protección que evita el desgaste de
la puerta y da un mejor acabado estético.
Ι Maneta y complementos de fácil montaje.
Ι Bisagras en acero inoxidable de alta durabilidad.
Ι Marco realizado en aluminio lacado blanco o anodizado
para instalación en panel (contramarcos incluidos) o en obra.
Ι Dispone de burlete ovalado de EPDM para conseguir mayor
hermeticidad, evitar ruidos y paso de corrientes de aire.
Ι Sistema sencillo de montaje para facilitar la instalación
mediante marco y contramarco para adaptar a cualquier
espesor.
Ι Marco embutido en el suelo por defecto (Opcional marco
raso).
Marco
Mirilla Condena

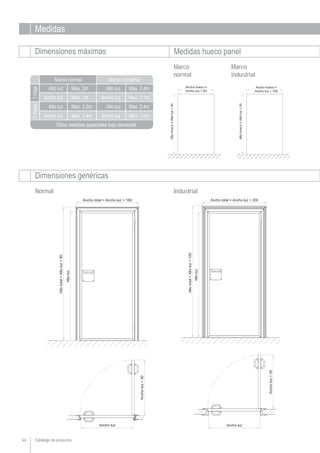

Medidas
Ancho luz
Alto luz Max. 2,2m
Max. 1,4m
Normal Industrial
Marco
industrial
Marco
normal
Ancho luz Max. 1m
Ancho luz
Alto luz Max. 2,4m
Max. 1,6m
Ancho luz Max. 1,1m
Alto luz Max. 2m Alto luz Max. 2,4m
1Hoja2Hojas
Marco normal Marco industrial

Instalación rápida y sencilla al ir preinstalada, que permite un
ajuste de precisión.
Guía de aluminio anodizado con protección de la banda de
rodadura y tornillería de acero inoxidable.
Amplio abanico de opciones: marco aluminio lacado, mirilla,
cerradura,…
Opción de puerta corredera de doble hoja automatizada para
acceso de personal.
Puerta corredera de espesor de 50-60mm (semi-aislada) que
se utiliza principalmente para la separación entre diferentes
áreas y en almacenes.
Instalación en supermercados, hipermercados, hostelería,
restauración, centros logísticos.
Puerta Corredera de Servicio

Ι Guía y carro en aluminio anodizado 20 micras, acabado
preparado para cualquier ambiente.
Ι Con rodamientos de PVC de alta resistencia y durabilidad.
Ι Acabado estético e higiénico de la puerta instalada, evita
que la suciedad entre en la guía.
Ι Incluye tirador exterior e interior para facilitar las maniobras
de apertura y cierre.
Ι Hoja compacta de espesor 50-60 mm inyectada en
poliuretano 40-45 Kg/m3
de densidad y enmarcada con
cantonera en aluminio lacado en blanco.
Ι Acabados en chapa prelacada, inox, PVC o en otros
acabados bajo demanda.
Ι Cerradura C-55.
Ι Mirilla de metacrilato.
Ι Marco con capilla para pasos aéreos..
Ι Posibilidad de fabricar puerta
con 2 hojas según necesidades de
instalación.
Ι Automatismo eléctrico con múltiples
opciones de apertura y configuración:
radar, lazo magnético, pulsadores, 1 ó
2 hojas, etc...
Ι Sistema de marco y contramarco
para adaptar a cualquier espesor,
posibilidad de adaptar el marco a obra
civil o a panel de aluminio.

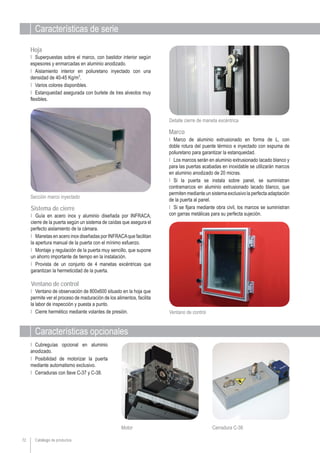

Ι Marco de aluminio extrusionado
en forma de L lacado en blanco, en
pedidos para cámara de paneles se
suministrarán con contramarco interior,
también de aluminio lacado en blanco.
Ι Posibilidad de adaptar el marco a
obra civil.
Radar Mirilla
Sistema de cierre
Hoja
Guía
Manetas interior y exterior
46
Automatismo

Medidas
Ancho luz
Alto luz Max. 2,6m
Max. 2,1m
Dimensiones genéricas Detalle fijación

Perfil con doble rotura de puente térmico, que proporciona
unas inmejorables prestaciones mecánicas y acústicas.
Cristal climalit con cámara de 5/14/5 con inmejorables
prestaciones mecánicas y acústicas. Bajo demanda se
ofrecen otras configuraciones.
Instalación rápida y muy sencilla, el marco se puede adaptar a
cualquier espesor de panel y también a obra.
Permite ver la actividad que se está desarrollando dentro de
una sala y controlar el proceso de producción.
Instalación en supermercados, hipermercados, hostelería,
restauración, floristerías, laboratorios.
Ventano Expositor

Dimensiones máximas
Ancho luz
Alto luz Max. 1m
Max. 2m
Hueco panel
Ι Ventano sin cristal.
Ι Cristal laminar.
Ι Ventano de metacrilato.
Medidas
Ι Marco de aluminio lacado blanco con contramarco adaptado
al espesor del panel que se necesite o para obra.
Ι Perfil con doble rotura de puente térmico.
Ι Cristal climalit 5/14/5 de alta calidad.
Detalle marco

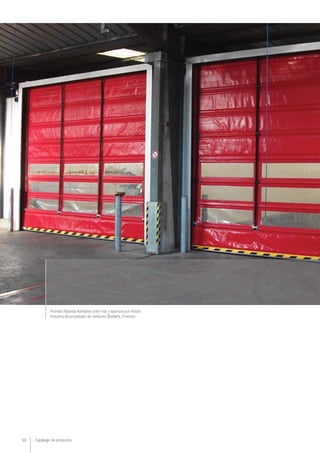

Puertas Rápidas Apilables color rojo y apertura por tirador
Industria de procesado de verduras (Bretaña, Francia)

51Puertas Rápidas
Rápida Enrollable
Rápida Enrollable Grandes Dimensiones
Rápida Enrollable Inox
Rápida Enrollable Congelación
Rápida Apilable

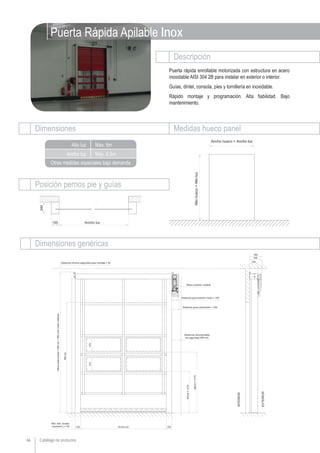

Rápida Apilable Inox
Puertas
Rápidas

Puerta certificada según norma 13241-1, con resistencia al
viento clase 2, con marcado CE y con todos los elementos
de seguridad.
Guías y dintel en aluminio anodizado. Consolas, pies y
tornillería en acero inoxidable.
Rápido montaje, la puerta se entrega preinstalada. Fácil
programaciónyregulación.Altafiabilidad.Bajomantenimiento.

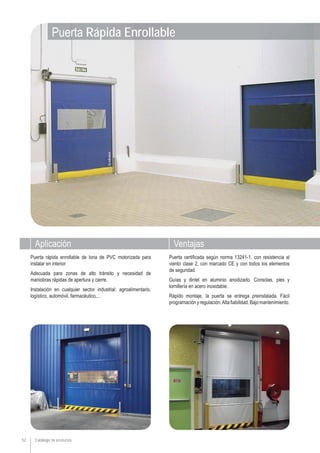

Puerta rápida enrollable de lona de PVC motorizada para
instalar en interior.
Adecuada para zonas de alto tránsito y necesidad de
maniobras rápidas de apertura y cierre.
Instalación en cualquier sector industrial: agroalimentario,
logístico, automóvil, farmacéutico,...
Puerta Rápida Enrollable

53

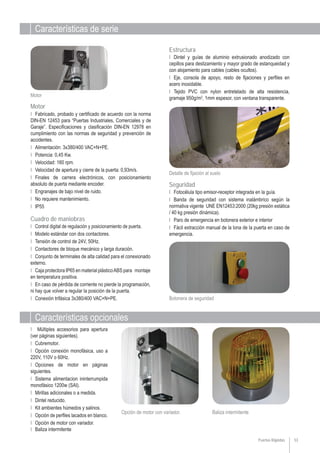

Botonera de seguridad
Detalle de fijación al suelo
Motor
Puertas Rápidas
Ι Múltiples accesorios para apertura
(ver páginas siguientes).
Ι Cubremotor.
Ι Opción conexión monofásica, uso a
220V, 110V o 60Hz.
Ι Opciones de motor en páginas
siguientes.
Ι Sistema alimentacion ininterrumpida
monofásico 1200w (SAI).
Ι Mirillas adicionales o a medida.
Ι Dintel reducido.
Ι Kit ambientes húmedos y salinos.
Ι Opción de perfiles lacados en blanco.
Ι Opción de motor con variador.
Ι Baliza intermitente
Baliza intermitente
Ι Fotocélula tipo emisor-receptor integrada en la guía.
Ι Banda de seguridad con sistema inalámbrico según la
normativa vigente UNE EN12453:2000 (20kg presión estática
/ 40 kg presión dinámica).
Ι Paro de emergencia en botonera exterior e interior
Ι Fácil extracción manual de la lona de la puerta en caso de
emergencia.
Seguridad
Ι Dintel y guías de aluminio extrusionado anodizado con
cepillos para deslizamiento y mayor grado de estanqueidad y
con alojamiento para cables (cables ocultos).
Ι Eje, consola de apoyo, resto de fijaciones y perfiles en
acero inoxidable.
Ι Tejido PVC con nylon entretelado de alta resistencia,
gramaje 950g/m2
, 1mm espesor, con ventana transparente.
Estructura
Cuadro de maniobras
Ι Control digital de regulación y posicionamiento de puerta.
Ι Modelo estándar con dos contactores.
Ι Tensión de control de 24V, 50Hz.
Ι Contactores de bloque mecánico y larga duración.
Ι Conjunto de terminales de alta calidad para el conexionado
externo.
Ι Caja protectora IP65 en material plásticoABS para montaje
en temperatura positiva.
Ι En caso de pérdida de corriente no pierde la programación,
ni hay que volver a regular la posición de la puerta.
Ι Conexión trifásica 3x380/400 VAC+N+PE.

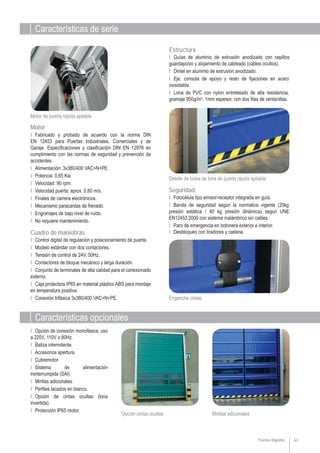

Motor
Ι Fabricado, probado y certificado de acuerdo con la norma
DIN-EN 12453 para “Puertas Industriales, Comerciales y de
Garaje”. Especificaciones y clasificación DIN-EN 12978 en
accidentes.
Ι Alimentación: 3x380/400 VAC+N+PE.
Ι Velocidad: 160 rpm.
Ι Velocidad de apertura y cierre de la puerta: 0,93m/s.
Ι Finales de carrera electrónicos, con posicionamiento
absoluto de puerta mediante encoder.
Ι Engranajes de bajo nivel de ruido.
Ι IP55
Opción de motor con variador.

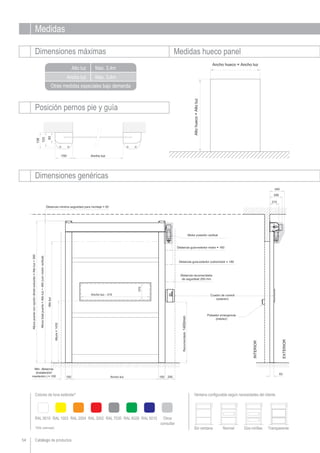

Medidas
Ancho luz
Alto luz
54
Max. 3,4m
Max. 3,4m
Colores de lona estándar*
RAL 9010 RAL 1003 RAL 2004 RAL 3002 RAL 7030 RAL 6026 RAL 5010 Otros
consultar
Ventana configurable según necesidades del cliente
*(RAL estimado) Sin ventana Normal Dos mirillas Transparente

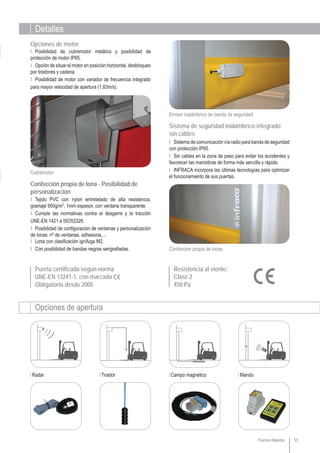

Detalles
Opciones de apertura
55
Resistencia al viento:
Clase 2
450 Pa
Puertas Rápidas
Confección propia de lonas
Emisor inalámbrico de banda de seguridad
Confección propia de lona - Posibilidad de
personalización
Sistema de seguridad inalámbrico integrado
sin cables
Ι Sistema de comunicación vía radio para banda de seguridad
con protección IP65.
Ι Sin cables en la zona de paso para evitar los accidentes y
favorecer las maniobras de forma más sencilla y rápida.
Ι INFRACA incorpora las últimas tecnologías para optimizar
el funcionamiento de sus puertas.
gramaje 950g/m2
, 1mm espesor, con ventana transparente.
Ι Cumple las normativas contra el desgarre y la tracción
UNE-EN 1421 e ISO53326.
Ι Posibilidad de configuración de ventanas y personalización
de lonas: nº de ventanas, adhesivos,...
Ι Lona con clasificación ignífuga M2.
Ι Con posibilidad de bandas negras serigrafiadas.
Opciones de motor
Ι Posibilidad de cubremotor metálico y posibilidad de
protección de motor IP65.
Ι Opción de situar el motor en posición horizontal, desbloqueo
por tiradores y cadena.
Ι Posibilidad de motor con variador de frecuencia integrado
para mayor velocidad de apertura (1,83m/s).
Cubremotor

Descripción
Ancho luz
Alto luz
Posición pernos pie y guías
56
Max. 4m
Max. 4,5m
Puerta Rápida Enrollable Grandes Dimensiones
Puerta rápida enrollable motorizada de grandes dimensiones
para instalar en interior.
Guías en aluminio anodizado, dintel dinámico en PVC.
Consolas y fijaciones en acero inox.
Refuerzo extra y protectores de polietileno para amortiguar la
fricción de la lona contra la guía.

Descripción
Ancho luz
Alto luz
57Puertas Rápidas
Puerta Rápida Enrollable Inox
Max. 4m
Max. 4,5m
Puerta rápida enrollable motorizada con estructura en
inoxidable para instalar en interior.
Guías, dintel, consola, pies y tornillería en inox 304 2B.
Rápido montaje, la puerta se entrega preinstalada. Fácil
programaciónyregulación.Altafiabilidad.Bajomantenimiento.

Minimiza la pérdida de frío en las cámaras al abrir la puerta
frigorífica.
Ahorro de costes mediante la reducción del consumo eléctrico
de las cámaras.
No genera hielo en sus partes fundamentales ni en las zonas
de paso, fácil mantenimiento.
Puerta rápida de congelación motorizada instalada en
combinación con una puerta frigorífica dentro de cámaras de
frío.
Temperatura de trabajo: conservación +0ºC y congelación
-20ºC.
Instalación en cualquier sector industrial: alimentación,
cárnica, pescado, servicios logísticos,...
Puerta Rápida Enrollable de Congelación

59
Botonera de seguridad (instalada de
serie)
Sistema de alimentación ininterrumpida
(SAI)
Ι Múltiples opciones de apertura:
· Radar
· Tirador
· Campo magnético
· Mando
Ι Sistema alimentación ininterrumpida
(SAI).
Ι Posibilidad de lacado blanco.
Ι Opción conexión monofásica, uso a
220V, 110V o 60Hz.
Puertas Rápidas
Detalle de estructura
Cuadro de control de puerta rápida
de congelación
Motor protegido de puerta de congelación
Ι Fotocélula tipo emisor-receptor integrada en la guía,
adaptada para temperatura negativa, de modo que el vaho no
de falsos positivos.
Ι Banda de seguridad con sistema inalámbrico según la
normativa vigente UNE EN12453:2000 (20kg presión estática
/ 40 kg presión dinámica).
Ι Paro de emergencia en botonera exterior e interior.
Ι Sistema de seguridad inalámbrico integrado de
comunicación vía radio con protección IP65.
Seguridad
Ι Guías de aluminio de extrusión anodizado con burletes de
EPDM para un mayor aislamiento, con sistema calefactor para
evitar formación de hielo.
Ι Dintel en aluminio de extrusión anodizado, con sistema
de dintel dinámico, que evita el paso de aire y la pérdida de
temperatura mediante una lona de PVC.
Ι Eje, consola de apoyo y resto de fijaciones y perfiles en
acero inoxidable.
Ι Lona sin mirilla.
Estructura
externo.
Ι Caja protectora IP65 en material plástico ABS para montaje
Cuadro de maniobras
Ι Fabricado y probado de acuerdo con la norma DIN
EN 12453 para Puertas Industriales, Comerciales y de
accidentes.
Ι Velocidad: 80rpm
Ι Velocidad de la puerta varía según dimensiones:
Max: 1.16M/s - Min: 0.41M/s
Ι Con protección IP65.
Ι Adaptado para temperatura negativa.
Motor

Medidas
Ancho luz
Alto luz
60
Max. 3,6m
Max. 3,5m
Colores*
Congelación
RAL 9010
Sin ventana
*(RAL estimado)
Conservación
RAL 5010

Detalles
61
Combinación de puerta rápida de congelación con puerta IF
Combinación de puerta rápida de congelación con puerta IF
Transmitancia térmica:
3,3 W/m2
K
Puertas Rápidas
Puerta rápida enrollable de congelación en combinación con
sistema automatizado de transporte de palets.
Ι Cerrada evita las pérdidas de energía producidas por la
apertura de la puerta frigorífica principal.
Ι La rapidez de maniobras permite un aprovechamiento
máximo del tiempo y minora las pérdidas de temperatura.
Ι Crea instalaciones efi cientes energéticamente con flujos de
trabajo óptimos.
Minimiza las perdidas de frío/energía/coste
Ι Tejido de PVC con 1.700g/m2
, espesor 9mm (congelación)
y 5mm (conservación). Resistencia a temperaturas extremas
de -30ºC a +40ºC.
Ι Cumple las normativas contra el desgarre y la tracción
UNE-EN 1421 e ISO53326.
Ι Tejido ciego sin ventanas.
Ι Clasificación ignífuga M2
Lona
Ι Equipada con sistemas que evitan la formación de hielo
en sus partes fundamentales, permitiendo un funcionamiento
correcto de forma continua.
Ι Evita la formación de hielo en la zona de paso (puerta de
congelación).
No produce hielo

Puerta rápida apilable motorizada de gran resistencia
mecánica.
Instalación tanto en interiores como en exteriores y
especialmente en zonas con viento o con diferenciales de
presión.
Diseñada para zonas de acceso de grandes dimensiones en
el sector industrial, comercial y logístico.
Reduce las corrientes de aire y las pérdidas de temperatura,
con resistencia al viento clase 3 y marcado CE.
Facilita la fluidez del tráfico gracias a su alta velocidad de
maniobras y con bajo nivel de ruido.
Estructura de aluminio anodizado y elementos en acero
inoxidable, muy resistente a la corrosión, idóneo para
exteriores.
Puerta preinstalada, facilita y reduce el tiempo de montaje.
Puerta Rápida Apilable

Mirillas adicionalesOpción cintas ocultas
63
Ι Opción de conexión monofásica, uso
a 220V, 110V o 60Hz.
Ι Accesorios apertura.
Ι Cubremotor.
Ι Sistema de alimentación
ininterrumpida (SAI).
Ι Mirillas adicionales.
Ι Perfiles lacados en blanco.
Ι Opción de cintas ocultas (lona
invertida).
Ι Protección IP65 motor.
Estructura
Ι Guías de aluminio de extrusión anodizado con cepillos
guardapolvo y alojamiento de cableado (cables ocultos).
Ι Dintel en aluminio de extrusión anodizado.
Ι Eje, consola de apoyo y resto de fijaciones en acero
inoxidable.
Ι Lona de PVC con nylon entretelado de alta resistencia,
gramaje 950g/m2
, 1mm espesor, con dos filas de ventanillas.
Detalle de bolsa de lona de puerta rápida apilable
Seguridad
Ι Fotocélula tipo emisor-receptor integrada en guía.
Ι Banda de seguridad según la normativa vigente (20kg
presión estática / 40 kg presión dinámica) según UNE
EN12453:2000 con sistema inalámbrico sin cables.
Ι Paro de emergencia en botonera exterior e interior.
Ι Desbloqueo con tiradores y cadena.
Enganche cintas
Ι Modelo estándar con dos contactores.
externo.
Ι Caja protectora IP65 en material plástico ABS para montaje
Cuadro de maniobras
Ι Fabricado y probado de acuerdo con la norma DIN
EN 12453 para Puertas Industriales, Comerciales y de
accidentes.
Ι Velocidad: 90 rpm.
Ι Velocidad puerta: aprox. 0,60 m/s.
Ι Mecanismo paracaídas de frenado.
Motor
Motor de puerta rápida apilable
Puertas Rápidas

Medidas
Ancho luz
Alto luz
64
Max. 6,5m
Max. 6m
Colores de lona estándar*
RAL 9010 RAL 1003 RAL 2004 RAL 3002 RAL 7030 RAL 6026 RAL 5010 Otros
consultar
*(RAL estimado)
Ventana configurable según necesidades del cliente
Sin ventana Normal Tres filas Transparente

Detalles
65
Personalización de lona
Resistencia al viento:
Clase 3
700 Pa
Cubremotor de puerta rápida apilable
Opciones de motor
Ι Posibilidad de cubremotor metálico y protección de motor
IP65.
Ι Opción de situar el motor en posición horizontal y uso de
SAI.
Ι Opción de instalar: radar, tirador, lazo magnético, mando a
distancia, baliza intermitente y motor con variador de velocidad.
gramaje 950g/m2, 1mm espesor, con 2 hileras de ventanas.
Ι Calidad ignífuga, clasificación M2.
Ι Tratamiento U.V. contra la degradación solar.
Ι Posibilidad de configuración de ventanas y personalización
de lonas: nº de ventanas, adhesivos,...
Confección propia de lona - Posibilidad de
personalización
Banda de seguridad
Ι Suministrada con tiradores de desbloqueo y cadena para
movimiento sin alimentación eléctrica.
Ι Fotocélulas tipo emisor-receptor integradas, evitando que
se dañen por golpes o impactos.
Ι Banda de seguridad inalámbrica.
Sistemas de seguridad integrados
Puertas Rápidas

Descripción
Ancho luz
Alto luz
66
Puerta Rápida Apilable Inox
Max. 6,5m
Max. 6m
Puerta rápida enrollable motorizada con estructura en acero
inoxidable AISI 304 2B para instalar en exterior o interior.
Guías, dintel, consola, pies y tornillería en inoxidable.
Rápido montaje y programación. Alta fiabilidad. Bajo
mantenimiento.

Puerta rápida enrollable sencilla
Empresa distibuidora comercial de suministros de bricolaje
(Perpignan, Francia)
Puertas Rápidas 67
Puerta rápida enrollable transparente
Bodega vinícola (Perpignan, Francia)
Puertas rápidas apilables accionadas por tirador
Industria hortofrutícola (Perpignan, Francia)
Puerta rápida enrrollable de congelación
Almacén frigorífico (Chile)
Puerta rápida enrollable en combinación con sistema
automatizado de transporte de palets
Instalación de procesado y almacenamiento del pescado
(Zaragoza, España)
Puerta rápida enrollable de conservación combinada con
puerta corredera IF
Industria hortofrutícula (Kabbaj, Marruecos)

Puerta corredera frigorífica IF de 6x1.5m con acabado banda color rojo y capilla.
Secadero de jamones (La Rioja, España)

Puertas de Uso Específico 69
Puerta Frigorífica de Grandes Dimensiones
Puerta para Paso Aéreo
Puerta Seccional
Abrigo
Plataforma Hidráulica
Soluciones a medida
Puertas de
Uso Específico

Desde sus inicios Infraca se ha
caracterizado por la resolución de
los problemas de cerramiento más
complejos. De modo que se ha
especializado en la consecución de
productos a medida, específicos de cada
tipo de instalación, alcanzando con sus
soluciones y productos las más altas
cotas de satisfacción de sus clientes.
Las dimensiones no constituyen
un obstáculo y se pueden fabricar
puertas de gran tamaño y adaptadas
para cualquier tipo de instalación. En
estas instalaciones, para mejorar su
funcionalidad, se refuerzan los cierres
con apoyos laterales y acabados más
ligeros.
Otro problema añadido, que Infraca
resuelve a sus clientes, es el handicap
de la logística en este tipo de puertas,
cuyo transporte tienen unas dificultades
añadidas.
Las puertas con capilla se utilizan principalmente en la
industria cárnica, mataderos, salas de despiece, secaderos y
en general en cualquier instalación que vayan equipadas con
un sistema de carriles o raíles.
Modalidad de capilla especial, generalmente utilizada cuando
se necesita un paso aéreo con una mayor altura.
Capilla normal Capilla francesa
Frigorífica Grandes Tamaños
Descripción

Puerta frigorífica corredera para cámaras de atmósfera
controlada.
Adaptada a la temperatura de trabajo de los recintos de
atmósfera controlada.
Instalación especialmente indicada para conservación de
frutas y verduras.
Permite mantener un control exacto de los gases, sin fugas
gracias al exclusivo cierre hermético de la puerta y la precisa
inyección del marco.
Garantiza periodos de almacenamiento más largos.
Ventano para acceso y control del proceso de conservación,
inspección y puesta a punto.

Ι Marco de aluminio extrusionado en forma de L, con
doble rotura del puente térmico e inyectado con espuma de
poliuretano para garantizar la estanqueidad.
Ι Los marcos serán en aluminio extrusionado lacado blanco y
para las puertas acabadas en inoxidable se utilizarán marcos
en aluminio anodizado de 20 micras.
Ι Si la puerta se instala sobre panel, se suministran
contramarcos en aluminio extrusionado lacado blanco, que
permiten mediante un sistema exclusivo la perfecta adaptación
de la puerta al panel.
Ι Si se fijara mediante obra civil, los marcos se suministran
con garras metálicas para su perfecta sujeción.Ι Guía en acero inox y aluminio diseñada por INFRACA,
cierre de la puerta según un sistema de caídas que asegura el
perfecto aislamiento de la cámara.
Ι Manetas en acero inox diseñadas por INFRACAque facilitan
la apertura manual de la puerta con el mínimo esfuerzo.
Ι Montaje y regulación de la puerta muy sencillo, que supone
un ahorro importante de tiempo en la instalación.
Ι Provista de un conjunto de 4 manetas excéntricas que
garantizan la hermeticidad de la puerta.
densidad de 40-45 Kg/m3
.
Ι Varios colores disponibles.
Ι Estanqueidad asegurada con burlete de tres alveolos muy
flexibles.
Ι Cubreguías opcional en aluminio
anodizado.
Ι Posibilidad de motorizar la puerta
mediante automatismo exclusivo.
Ι Cerraduras con llave C-37 y C-38.
Motor
Marco
Sistema de cierre
Hoja
Sección marco inyectado
Detalle cierre de maneta excéntrica
72
Cerradura C-38
Ventano de control
Ι Ventano de observación de 800x600 situado en la hoja que
permite ver el proceso de maduración de los alimentos, facilita
la labor de inspección y puesta a punto.
Ι Cierre hermético mediante volantes de presión.
Ventano de control

Medidas
Ancho luz
Alto luz Max. 3m
Max. 2,2m

74
Excelente protección calorífuga que asegura un aislamiento
óptimo y permite un importante ahorra de coste energético.
Durabilidad gracias a la robustez y calidad de los materiales
utilizados, además no necesita prácticamente mantenimiento.
Dispone de marcado , cumpliendo con todos los requisitos
de funcionamiento y seguridad de la norma DIN EN 13241-1,
destacando el seguro contra la rotura de muelles y cables y la
protección contra introducción de las manos.
Muelles de carga, donde hay un tráfico intenso de camiones
y de mercancías.
Ámbito industrial, principalmente en almacenes, centros
logísticos y cualquier tipo de planta de producción.
Ámbito comercial, supermercados, hipermercados, centros
comerciales, concesionarios de automóvil, cadenas de
tiendas.
Puerta Seccional

75Accesorios y complementos
Medidas
Hoja Guiado y herrajes
Control y seguridad
Ι Las secciones individuales están compuestas por lamas
de acero de doble pared (500 ó 625 mm de altura, sección
superior como compensación de alturas), con un espesor
de panel de 45 mm y núcleo de espuma de PUR, sin CFC.
Protección contra aplastamiento de los dedos interior y
exteriormente.
Ι Con canales horizontales colocados a una distancia de 125
mm. La sección inferior de la puerta está equipada con una
junta inferior de doble labio y la sección superior con una junta
superior, lacados en ambas caras en RAL 9002, como opción
exteriormente en RAL.
Ι El resto de los segmentos de la puerta cuentan con una
junta central entre las lamas individuales.
Ι Dispone de accionamiento eléctrico con variador de
frecuencia, que garantiza procesos de apertura y cierre
continuos sin picos, y motor directo a eje con velocidades de
apertura de hasta 0,8 m/s.
Ι Equipada con cables de acero para cuya resistencia al
desgarre se ha calculado una seguridad multiplicada por seis.
Un seguro de cable flojo vigila los cables. El accionamiento
dispone de un dispositivo de paracaídas integrado.
Ι En la junta inferior se encuentra un listón de contacto de
seguridad auto-vigilante. Si así se desea, la puerta también
puede equiparse hasta una altura de 2000 mm con una rejilla
de luz de seguridad.
Ι Carril vertical con acero angular de chapa de acero
galvanizada con protección contra introducción de las manos.
El posicionamiento horizontal de la puerta se produce en un
carril de rodadura extremadamente estrable.
Ι Lasseccionesindividualesseunenconbisagrasintermedias
y porta-rodillos de bisagra con rodillos de plástico ajustables
montados sobre bolas.
Ι Ventanas ovaladas de vidrio acrílico transparente de doble
pared, enmarcadas en marcos de plástico negro, medidas
aprox. 700x300 mm.
Ι Ventanas rectangulares de vidrio acrílico transparente
de doble pared, enmarcadas en marcos de plástico negro,
medidas aprox. 650x350 mm.
Ι Manilla, diafragma, rejilla de ventilación.
Ι Puerta peatonal integrada con cerrojo superior, juego
de picaporte y cerradura con bombillo, opcionalmente con
cerradura antipánico.
Ι Puerta peatonal adosada con el mismo acabado que la
puerta seccional.
Ι Bisagras en acero inoxidable.
Ι Diferentes elementos de manejo y controles adicionales.
Ι Otros colores RAL disponibles.
Dintel normal Dintel reducido Dintel vertical Dintel sobreelevado
Dintel reducido
Dintel normal Mín. 130mm
Dintel vertical
Dintel sobreelevado
Mín. 170mm
Mín. 110mm
Mín. 130mm
Con accionamiento eléctrico Mín. 340mm
Espaciolateral
necesario

76
Abrigo
Descripción y aplicación Ventajas
Marco de acero galvanizado, compuesto por perfiles en U
con faldones frontales muy flexibles, fabricados con placa
de plástico de 3mm de color negro, con franjas blancas para
orientar a los conductores.
Laterales y sección del techo revestidas con tejido vinílico
que se mantienen tensos mediante cables elásticos; faldones
frontales y el tejido vinílico se sujetan al marco con perfiles de
apriete de aluminio.
Protegen las puertas contra las corrientes de aire, lluvia y
viento.
Adecuado para todo tipo de instalaciones don operaciones
logísticas.
Evitan perdidas de energía, posibles daños de la mercancía.
Evita la entrada de pájaros e insectos en el ediﬁcio.
Desagüe interior que evita la acumulación de agua.
Ningún tornillo a la vista en el frente.
Aseguran la hermeticidad entre el camión y el ediﬁcio en
operaciones de carga y descarga.

Plataforma hidráulica (con avance / con labio abatible)
Puente entre el suelo de un edificio y el espacio de carga de
un camión.
Permite realizar las tareas de carga y descarga de las
mercancías de forma rápida y segura.
Adecuado para todo tipo de camiones.
Cuadro de maniobras integrado con modo de ahorro de
energía y diseño ergonómico que permite un manejo cómodo
y sencillo de la plataforma.
Producto ecológico que favorece el ahorro de emisiones de
CO2 (uso de materiales duraderos) y el ahorro de energía
térmica (sellado de juntas hermético).
Fácil mantenimiento y marcado CE siguiendo la normativa
EN1398.
Chasis compuesto de placas de acero prensado de color RAL
5010 (azul) o RAL 9005 (negro).
Plataforma con labio de avance o labio abatible en la parte
delantera fabricados con placa antideslizante y reforzados en
la parte inferior mediante perfiles de acero.
Sistema de cilindros hidráulicos separados de baja presión
que mueven la plataforma y el labio de avance o el labio
abatible.
El bloque de alimentación hidráulico necesario para el
funcionamiento está montado en la parte delantera de la
rampa.
Sistema de control mediante cuadro de control integrado
situado a 1.600 mm.
Características
Dispositivos de seguridad: velocidad de descenso controlada,
válvula hidráulica adicional de seguridad, movimientos se
detienen en caso de fallo de corriente aunque se puede
continuar cargando o descargando.
Datos técnicos:
Ι Capacidad dinámica 60kN
Ι Capacidad estática 90kN
Ι Longitud de plataforma 2000, 2500, 3000, 3400 mm
Ι Anchura de plataforma 1750, 2000 y 2200 mm
Ι Altura del chasis 600 mm
Ι Longitud del labio 400 mm
Ι Tensión de red 3N-400 V/50Hz/10A
Ι Grado de protección IP56
Ι Consumo de corriente máx. 0,75kW

Las puertas cortafuegos son unas
puertas robustas, sólidas y con un
diseño especial, que sirve para impedir
la propagación del fuego mediante un
sistema de compartimentación y que
permite la rápida evacuación de un
edificio.
Estas puertas son resistentes al
fuego, según lo acredita el Organismo
Notificado CIDEMCO mediante los
ensayos: 12732, 12735, 12436, 13098,
16748, 18183, 18943, 19484 y por el
centro de ensayos LICOF: 7106/06,
ensayos realizados según UNE-EN
1634-1:2000, basándose asimismo en la
norma UNE-EN 1363-1:2000.
Descripción
Detalle de marco y hoja
Medidas hueco panel

Puertas para secadero de jamones
Infraca ofrece un trato personalizado a sus clientes,
respondiendo en cada momento a las necesidades que estos
tienen.
Un ejemplo claro de esto son las puertas que se utilizan en los
secaderos de jamones, puertas de grandes dimensiones con
características muy específicas, como es que dispongan de
paso de vías aéreas.
La geometría de estas puertas, muy altas (hasta 6m de altura)
y estrechas, exige adaptar las puertas frigoríficas y el sistema
productivo para que el funcionamiento sea suave y efectivo, así
como el cierre hermético en todo su perímetro.
Puertas correderas con guía lateral
Para dar respuesta a los clientes que necesitan instalar las
puertas correderas sin fijar elementos al suelo, Infraca les
ofrece la posibilidad de utilizar puertas con guía lateral.
El suministro de este tipo de guía se aconseja únicamente
para puertas correderas de dimensiones reducidas. Infraca
recomienda a sus clientes el sistema de guiado con fijación al
suelo, ya que la durabilidad, eficacia y comodidad del sistema
es muy superior al sistema de guiado lateral.
Puertas correderas con cierres FERMOD
Los sistemas de cierre Fermod de correderas frigoríficas fueron
utilizados por Infraca en sus primeros años de trabajo, por lo
que Infraca dispone del know-how y el conocimiento para que,
si el cliente así lo solicita, producir puertas con esta tipología
de cierres.
Estos tipos de cierres se basan en unas medidas estándar y
acabadosespecíficosquepuedenconsultarconeldepartamento
comercial de Infraca. Sin embargo, se recomienda a los clientes
el uso de los cierres de puerta corredera Infraca para no perder
las características de calidad, flexibilidad y sencillez de montaje
que definen los productos de Infraca.
INFRACA Custom - Puertas personalizadas
Para Infraca, el servicio al cliente es fundamental, es por ello
que ofrece la posibilidad de personalizar totalmente las puertas
que pidan: acabados de color, logotipos propios, adhesivos
específicos, configuraciones de componentes...etc.
Por este motivo crea el servicio “Infraca Custom”, valorando que
los clientes cada vez más demandan productos personalizados.
Esto será un elemento clave para los instaladores de puertas
Infraca, que contarán con un elemento de diferenciación, que, a
su vez, podrán trasladar a sus clientes, beneficiándose ambos
de un servicio exclusivo.
Soluciones a medida

Múltiples accesorios instalados en obra: Cóncavo sanitario, zócalo sanitario y rematería.
Industria de elaboración de foie gras (Touluse, Francia)

Rematería
Perﬁl Suspensión Techo
Chinos
Válvula equilibradora de presión
Accesorios y
complementos

Suministro de todo tipo de ángulos
en forma de L, U, Z, I, utilizados para
la instalación de panel y puertas
frigoríficas, con una excelente relación
calidad precio.
Remates de medida 3m de longitud, con
finalización marcado o chafado.
Acabado estándar en chapa lacada de
0,6mm de espesor, también disponibles
otros acabados en inoxidable de
diferentes espesores o PVC.
Todos los remates van recubiertos con
film protector para evitar que se dañen
antes de su instalación.
Rematería
Descripción
Se utiliza para la fijación del panel de
techo en cualquier tipo de instalación
frigorífica, ya sea de temperatura positiva
o negativa. Acabado estético e higiénico
de fácil limpieza.
Perfil de aluminio lacado blanco de 6m
de longitud, aunque puede cortarse
a medida para facilitar el transporte
cuando así sea solicitado. Para tuerca
y espárrago M10 (se recomienda uso
arandela de ala ancha).
Tiene como principal ventaja respecto
al perfil de PVC o PRFV su mayor
consistencia y el hecho de que no haya
que taladrar el perfil para fijarlo a la
varilla roscada.
Fácil montaje debido a que la varilla
puede desplazarse por el interior del
perfil hasta la posición deseada para su
unión con la estructura exterior.
Perfil Suspensión Techo
Descripción

Elemento para tapar juntas interiores de panel en esquinas
entre techo-pared, pared-pared, pared-suelo, eliminando
ángulos rectos que acumulen suciedad, cumpliendo así con
los requerimientos de normativas sanitarias y de higiene.
Con base de aluminio de 30mm para reforzar la unión entre
paneles y perfil de PVC blanco de 85mm apto para bajas
temperaturas.
Dispone de labios flexibles de gran longitud para un ajuste
perfecto entre superficies (adaptándose a la greca del panel) y
enganche alargado que permite su instalación de forma suave
(sin tener que forzar el perfil) y una perfecta sujeción.
Descripción

Juego esquina interior Juego esquina exterior
Protector de paredes de panel en base PE fácilmente
adaptable.
Instalación en cualquier sector industrial: alimentación,
cárnica, pescado, servicios logísticos, etc...
Material de alta resistencia al impacto y alta durabilidad.
Montaje fácil y rápido fijado al suelo y al panel o pared.
Elemento higiénico y de fácil limpieza, conforme a las
regulaciones de contacto con alimentos.
Sujeción a pared 4.8x25 DIN7981 y a suelo 8x60 taco nylon
largo con tornillo.
Protector 300
Protector 210
Protector 150

Accesorios y complementos 85
Poste y portería metálicos instalados para proteger puertas y
paneles o peredes.
Acabado estándar lacado RAL1003, posibilidad de otros
colores bajo pedido.
Acabado en inoxidable opcional para instalación en ambientes
corrosivos.
Instalación en cualquier área donde haya puertas instaladas y
se utilicen medios de manutención que puedan causar daños
a las puertas o paneles.
Elemento de alta resistencia al impacto y alta durabilidad.
Montaje fácil y rápido fijado al suelo.
Evita costosos gastos de reparación o renovación de puertas
o paneles.

Cubre tuercas de PVC blanco, de diseño
redondeado.
Con arandela adosada a la tuerca interior
para impedir el movimiento de la tuerca
al enroscar la varilla.
Adecuado para su uso en instalaciones
con requerimiento de cumplimiento de
normativa sanitaria / higiénica por su
fácil limpieza.
Impide el puente térmico en instalaciones
frigoríficas.
Fácil montaje, utilización principal para la
sujeción de paneles y puertas.
Válvula destinada a equilibrar presiones
mediante un paso de aire, a través de la
misma, entre el interior y el exterior de
una cámara frigorífica.
Equipada con elemento calefactor,
funciona mecánicamente mediante dos
membranas móviles estancas: una de
admisión la otra de escape.
La válvula esta preparada para
actuar a partir de una presión de
aproximadamente 10mm de columna de
agua.
Descripción
Chinos
Descripción
Válvula Equilibradora
Tabla de medidas
M6
M8
M10
M12
Rosca
métrica
Fórmula de aplicación:
1,3 V
Número de válvulas = _________
T (273 + t)
V = Volumen
T = Variación de temperatura x minutos x ºC
t = Temperatura en el interior de la cámara ºC
273 y 1,3 = Constantes

Puertas Frigoríficas
Puertas Correderas
Automatismos
Puertas Pivotantes
Cortinas de Lamas
Puertas de Interior
Puertas Batientes
Puertas Servicio
Ventanos Expositores
Puertas Rápidas
Rápida Enrollable
Rápida Congelación
Rápida Apilable
Puertas Uso Específico
Frigoríficas de Grandes Dimensiones
Puertas para Paso Aéreo
Seccionales y Muelles de Carga
Puertas Cortafuegos
Soluciones a Medida
Accesorios y complementos
Polígono de la Estación
C/Camí Traveser, s/n
46560 Massalfassar
Valencia - España
Tel. +34 96 185 67 59
Fax +34 96 185 68 77
puertas@infraca.com
www.infraca.com
Empresa
Registrada
UNE-EN ISO 9001

INFRACA - Catalogo de Productos

Más contenido relacionado

La actualidad más candente

Similar a INFRACA - Catalogo de Productos

INFRACA - Catalogo de Productos
