1. CRITERIOS DE DISEÑO ESTRUCTURAL
PARA LAS ETAPAS DE ANTEPROYECTO
NOTAS DE CÁTEDRA 1
Prof. Arqta. Sara Gonorazky
AÑO 2009
1
Estas “Notas de Cátedra” se encuentran en la etapa de elaboración. Se ruega a los lectores que detecten cualquier
tipo de error comunicarlo a la autora para su corrección en una próxima edición. Gracias.

2. Diseño de Estructuras Continuas de Hormigón Armado Prof. Arquitecta Sara Gonorazky
Criterios de Diseño Estructural
para las etapas de anteproyecto
Es necesario transferir los conocimientos del comportamiento estructural a situaciones
cotidianas en las que se necesita responder con agilidad a los estudios de solicitaciones para
predimensionar los principales elementos de los planteos estructurales.
Una de las habilidades que se pretende alcance el estudiante de arquitectura es la de
generar paralelamente a su proceso proyectual, alternativas de diseño estructural que puedan
luego ser validadas en un análisis más riguroso.
Iniciamos este proceso con propuestas de esquemas estructurales en los que se desea
obtener las proporciones de algunos elementos, en este caso, vigas continuas.

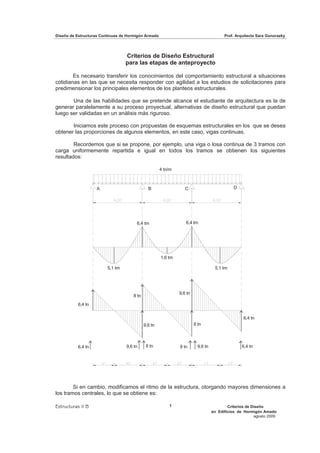

Recordemos que si se propone, por ejemplo, una viga o losa continua de 3 tramos con
carga uniformemente repartida e igual en todos los tramos se obtienen los siguientes
resultados:
4 tn/m
A B C D
6,4 tm 6,4 tm
1,6 tm
5,1 tm 5,1 tm
9,6 tn
8 tn
6,4 tn
6,4 tn
9,6 tn 8 tn
6,4 tn 9,6 tn 8 tn 8 tn 9,6 tn 6,4 tn

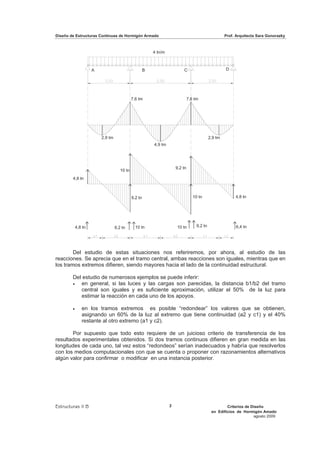

Si en cambio, modificamos el ritmo de la estructura, otorgando mayores dimensiones a
los tramos centrales, lo que se obtiene es:
Estructuras II B 1 Criterios de Diseño
en Edificios de Hormigón Amado
agosto 2009

3. Diseño de Estructuras Continuas de Hormigón Armado Prof. Arquitecta Sara Gonorazky
4 tn/m
A B C D
7,6 tm 7,6 tm
2,9 tm 2,9 tm
4,9 tm
9,2 tn
10 tn
4,8 tn
9,2 tn 10 tn 4,8 tn
4,8 tn 9,2 tn 10 tn 10 tn 9,2 tn 6,4 tn
Del estudio de estas situaciones nos referiremos, por ahora, al estudio de las
reacciones. Se aprecia que en el tramo central, ambas reacciones son iguales, mientras que en
los tramos extremos difieren, siendo mayores hacia el lado de la continuidad estructural.
Del estudio de numerosos ejemplos se puede inferir:
x en general, si las luces y las cargas son parecidas, la distancia b1/b2 del tramo
central son iguales y es suficiente aproximación, utilizar el 50% de la luz para
estimar la reacción en cada uno de los apoyos.
x en los tramos extremos es posible “redondear” los valores que se obtienen,
asignando un 60% de la luz al extremo que tiene continuidad (a2 y c1) y el 40%
restante al otro extremo (a1 y c2).
Por supuesto que todo esto requiere de un juicioso criterio de transferencia de los
resultados experimentales obtenidos. Si dos tramos continuos difieren en gran medida en las
longitudes de cada uno, tal vez estos “redondeos” serían inadecuados y habría que resolverlos
con los medios computacionales con que se cuenta o proponer con razonamientos alternativos
algún valor para confirmar o modificar en una instancia posterior.
Estructuras II B 2 Criterios de Diseño
en Edificios de Hormigón Amado
agosto 2009

4. Diseño de Estructuras Continuas de Hormigón Armado Prof. Arquitecta Sara Gonorazky
El razonamiento anterior es válido tanto para losas continuas armadas en una dirección
como para vigas continuas.
Los siguientes esquemas indican gráficamente distintos casos posibles.
1.00 m. 1.00 m. 1.00 m.
50% 40% 60% 60% 40%
En el caso que existiera un voladizo, se tiene que valorar la relación entre el momento
flector debido al voladizo y el momento flector debido a la continuidad del otro extremo. Si se
considera que los valores son parecidos, cabe en esa situación, “repartir” el 50% de la luz para
cada extremo del tramo en contiguo al voladizo.
00 m. 1.00 m.
40% 60% 50% 50% 100%
Si se tiene el caso de vigas que apoyan sobre vigas, para obtener la carga puntual que
recibe esa viga se debe indicar el “área de influencia” que multiplicada por el peso de la losa
constituye la carga P. En el gráfico se indica para una situación particular de continuidad el
área de influencia.
50%
60%
50% 100%
