DISEÑO DE COLUMNAS DE
CONCRETO ARMADO
Expositor: Ingº Félix G. Pérrigo Sarmiento
Mgs. en Gestión Urbana Ambiental
Docente Asociado Universidad Privada Antenor Orrego-Trujillo
Docente Universidad Privada de Chiclayo
Email: fperrigos@hotmail.com
Cel. 949236724 – 044 581176
INTRODUCCIÓN
El proceso creativo mediante el cual se le da forma a un sistema
estructural para que cumpla una función determinada con un grado
de seguridad razonable y que en condiciones normales de servicio
tenga un comportamiento adecuado. Es importante considerar
ciertas restricciones que surgen de la interacción con otros
aspectos del proyecto global; las limitaciones globales en cuanto al
costo y tiempo de ejecución así como de satisfacer determinadas
exigencias estéticas. Entonces, la solución al problema de diseño
no puede obtenerse mediante un proceso matemático rígido, donde
se aplique rutinariamente un determinado conjunto de reglas y
formulas.
Siendo la construcción y/o supervisión de proyectos de obras
civiles parte del perfil profesional del ingeniero civil, el presente
sistema de práctica aporta las competencias para que dicho
profesional diseñe estructuras de CONCRETO en sus distintas
aplicaciones y pueda predecir la forma de comportamiento.
Es la construcción que no tiene
dirección técnica en el diseño y
construcción de la edificación, los
muros absorben las limitadas cargas
de la estructura, fabricación artesanal
de la albañilería.
Ventajas:
-Gran capacidad de aislamiento
acústico y térmico
Desventajas:
-Poca resistencia a las cargas
laterales por sismo
-Proceso de construcción es lento
TIPOS DE ESTRUCTURAS EN EDIFICACIONES
ALBAÑILERÍA SIMPLE O NO REFORZADA
Es una estructura reforzada con
confinamientos. Un conjunto de elementos con
refuerzos horizontales y verticales, cuya
función es la de transmitir las cargas al terreno
de fundación. Los muros están enmarcados por
columnas y vigas de refuerzo en sus cuatro
lados
Ventajas:
-Alta resistencia al fuego.
-Técnica más utilizada en el medio.
-Fácil de conseguir la mano de obra.
-Buenas propiedades térmicas y acústicas
-Muy resistente a sismos pudiéndose construir
hasta 3 pisos.
Desventajas:
- El espesor del muro quita área a los
ambientes.
-No se podrá realizar modificaciones futuras
como vanos nuevos, etc.
ALBAÑILERÍA CONFINADA
Estructura reforzada con armadura
de acero incorporada, de tal manera
que ambos materiales actúan
conjuntamente para resistir los
esfuerzos.
Ventajas
-Alta resistencia al fuego.
-No requiere encofrados.
-Requiere poco mortero.
Desventajas
-Espesor del muro importante
restando áreas a los ambientes.
-Requiere mano de obra calificada
-Requiere mayor control de obra
ALBAÑILERÍA ARMADA
ETAPAS EN EL DISEÑO DE ESTRUCTURAS DE CONCRETO ARMADO
5.405.00 5.10 5.10 5.00
PLANTA
1 2 3 4 5 6
1 2 3 4 5 6
3.10 m
3.10 m
3.10 m
3.50 m
6.00 m 6.10 m 5.00 m
m
5.40 m
m
5.10 m
m
5.10 m
m
5.00 m
m
ELEVACIÓN
3.10 m
3.10 m
3.10 m
3.50 m
6.00 m 6.10 m
Pórtico (Dirección X) Pórtico (Dirección Y)
En 3D
II. INTRODUCCIÓN
Una vez adaptado el tipo de Estructura, el paso siguiente es
determinar las dimensiones aproximadas de los diferentes
elementos de la Estructura. Las características físicas de
estos elementos nos permitirá determinar los (Momentos de
Inercia, Área, Rigideces, etc.) requeridos en el Análisis
Estructural así como el Peso de la Estructura, importante
para el Análisis Sísmico.
I. ESTRUCTURACIÓN
Es la parte más importante de un proyecto, mediante el cual
se definirá el tipo de estructura que soportará el peso propio
del Edificio, sobrecargas y probables secciones de sismo.
El Análisis Estructural de los Pórticos deberá realizarse para
cada tipo de carga por separado, antes de realizar cualquier
combinación.
III. PREDIMENSIONAMIENTO DE COLUMNAS (MÉTODO
DEL ÁREA TRIBUTARIA ACUMULADA)
6.00 m 6.10 m
1 2 3 4 5 6
3.10 m
3.10 m
3.10 m
3.50 m
5.20 m 5.40 m 5.10 m 5.10 m 5.00 m
Tipo 4 Tipo 3 Tipo 3 Tipo 3 Tipo 3 Tipo 4
Tipo 4 Tipo 3 Tipo 3 Tipo 3 Tipo 3 Tipo 4
6.00
6.10
1 2 3 4 5 6
C
B
A
Tipo 1Tipo 1Tipo 1Tipo 1
Tipo 2 Tipo 2
Los factores que afectan la dimensión bt de las columnas son: El Área
Tributaria acumulada, Intensidad de las cargas, Ubicación de las Columnas,
Longitud de las columnas, arrastramiento contra el desplazamiento lateral,
cargas laterales, Rigidez de las vigas.
El Área de la Columna correspondiente al Segundo y antepenúltimo piso de
un Edificio, se puede calcular mediante la relación.
Ag = Área de la sección transversal de la columna.
Ag = K ATA K = Coeficiente que se obtiene de tabla.
ATA = Área Tributaria acumulada del Piso Considerado
Conociendo el Área, se puede determinar la dimensión t de la sección
cuadrada de la columna. La dimensión t de las columnas intermedias se
hallan por interpolación lineal; las del 1er
piso por extrapolación lineal
aumentando además de un 5% y las de los dos últimos pisos se tomará igual
a la del antepenúltimo piso.
Según norma A.CI b 0.4h b min = 0.25 m
La tabla de Dimensionamiento de Columnas, considera además el hecho de
uniformizar secciones, el cual es conveniente poner los efectos del encofrado.
COEFICIENTE “K” PARA DETERMINAR EL ÁREA DE COLUMNA
CUADRADA PARA DIFERENTES LUCES ENTRE EJES.
PISO
TIPO DE
COLUMNA
LUZ
1 2 3 4
ANTEPENÚLTIMO
4
8
6
0.0013
0.0011
0.0011
0.0025
0.0020
0.0017
0.0022
0.0016
0.0015
0.0040
0.0028
0.0023
SEGUNDO
4
8
6
0.0011
0.0012
0.0012
0.0014
0.0014
0.0014
0.0014
0.0014
0.0014
0.0021
0.0015
0.0015
COLUMNAS PÓRTICO 2 – 2
Analizando las longitudes, tomaremos para L = 6.10 m (la más desfavorable)
COLUMNA TIPO AT(m
2
) ATA(m
2
) K Ag (cm2) SECCIÓN
A – 2 3 15.60 46.8 0.0014 655.2 30 x 30
B – 2 1 31.46 94.4 0.0012 1132.8 35 x 35
C – 2 3 15.86 47.6 0.0014 666.4 30 x 30
COLUMNAS PÓRTICO “B” “B”
COLUMNA TIPO AT(m2) ATA (m2) K Ag (cm2) SECCIÓN
B – 1 2 15.12 45.36 0.0014 635.04 30 x 30
B – 2 1 31.46 94.38 0.0012 1132.56 35 x 35
B – 3 1 31.76 95.28 0.0012 1143.36 35 x 35
B – 4 1 30.86 92.58 0.0012 1110.96 35 x 35
B – 5 1 30.55 91.56 0.0012 1099.98 35 x 35
B – 6 2 15.12 45.36 0.0014 635.04 30 x 30
IV. PREDIMENSIONAMIENTO DE VIGAS
El dimensionamiento de un viga debe ser tal que aparte de cumplir con los
requisitos de Resistencia bajo el sistema de cargas en consideración elimine o
disminuya los efectos secundarios de la interacción viga – columna o viga muro.
Para ello hay que tomar en cuenta la relación de Rigideces entre los elementos.
Otros aspectos importantes que debe tenerse en cuenta al dimensionar mi
elemento es lo referente al Económico y Arquitectónico. El usar secciones de
menor altura demanda siempre mayor cuantía de acero. Igualmente los cambios
bruscos de sección malogran la vista arquitectónica del conjunto y dificulta el
proceso constructivo.
Mu =
C
WuAL2
…..(1) Mu = Momento Flector último en un sección cualquiera
Wu = carga última uniformemente repartida por unidad de área
A = Ancho Tributario L = Luz libre
C = coeficiente, depende de la ubicación sección y de la restricción en los apoyos.
Mu = f’cbd2
w (1 – 0.59w) ……(2) M = Momento resistente Último de
Diseño
= Factor de Reducción = 0.9 (Flexión)
Igualando (1) y (2)
d = L
0.59w)(1cbwf'c
AWu
w =
c'f
Pfy
USOS
Departamento
s y oficinas
Garajes y
Tiendas
Depósitos
Sobrecarga 250 500 1000
Altura total h L’/11 L’/10 L’/8
h =
11
L'
b =
2
h
ENTREPISO VIGA L L’ h = L’/11 b = h/2
Sección
b x h
1º
AB 6.00 5.70 0.518 0.259 30 x 55
BC 6.10 5.80 0.527 0.264 30 x 55
2º
AB 6.00 5.70 0.518 0.259 30 x 55
BC 6.10 5.80 0.527 0.264 30 x 55
3º
AB 6.00 5.70 0.518 0.259 30 x 55
BC 6.10 5.80 0.527 0.264 30 x 55
4º
AB 6.00 5.70 0.518 0.259 30 x 55
BC 6.10 5.80 0.527 0.264 30 x 55
0.3h b 0.75 h b min = 0.25 b prom = 0.5h
Suponiendo C = 14 f’c = 280 kg/cm2
P = 0.0028 h = 1.1d b=A/20 W = 0.042
b = 1/20 del Ancho Tributario L’ = Luz Libre
V. METRADO DE CARGAS
Con las dimensiones de los elementos determinaremos el peso
propio y luego determinaremos las diferentes cargas.
3.00 m
3.00 m
3.00 m
3.50 m
6.00 m 6.10 m
30 x 30
30 x 30
30 x 30
30 x 35
30 x 30
30 x 30
30 x 30
30 x 35
25 x 40 25 x 35
25 x 45 25 x 45
25 x 45 25 x 45
25 x 45 25 x 45
30 x 30
30 x 30
30 x 30
30 x 35
25 x 45
25 x 45
25 x 45
40 x 35 40 x 35 40 x 35 40 x 35
25 x 35 35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
35 x 35
30 x 30
30 x 30
30 x 30
30 x 35
1 2 3
4 5 6
7 8 9
10 11 12
13 14 15
WD WL
1 2 3
4 5 6
7 8 9
10 11 12
13 14 15
WE
1 2 3
4 5 6
7 8 9
10 11 12
13 14 15
E4
E3
E2
E1
DIMENSIONES
CARGAS
WD’
2’1’ 3’ 4’ 5’
8’7’ 9’ 10’ 11’
6’
12’
14’13’ 15’ 16’ 17’ 18’
20’19’ 21’ 22’ 23’ 24’
26’25’ 27’ 28’ 29’ 30’
2’1’ 3’ 4’ 5’
8’7’ 9’ 10’ 11’
6’
12’
14’13’ 15’ 16’ 17’ 18’
20’19’ 21’ 22’ 23’ 24’
WL’
2’1’ 3’ 4’ 5’
8’7’ 9’ 10’ 11’
6’
12’
14’13’ 15’ 16’ 17’ 18’
20’19’ 21’ 22’ 23’ 24’
26’25’ 27’ 28’ 29’ 30’
E’
E’4
E’3
E’2
E’1
2’1’ 3’ 4’ 5’
8’7’ 9’ 10’ 11’
6’
12’
14’13’ 15’ 16’ 17’ 18’
20’19’ 21’ 22’ 23’ 24’
26’25’ 27’ 28’ 29’ 30’
VI. ANÁLISIS ESTRUCTURAL
Se realizaran previamente idealizaciones de cómo están conectadas y
apoyadas las diferentes elementos entre si, creando, modelos
matemáticos que simulen el comportamiento del elemento en la realidad.
El análisis estructural se hará separadamente por carga muerta, carga
viva y sismo para luego realizar los combinaciones de carga de tal forma
que tengamos los máximos momentos, fuerzas cortantes que actúan en
cada uno de los elementos para su posterior diseño.
VII. DISEÑO
Obtenidos los diferentes efectos actuantes en la estructura o esfuerzos
internos de los elementos para las diferentes combinaciones de cargas se
procederá de su diseño, es decir determinar el ara de acero de cada
elemento, así como verificar su comportamiento en cuanto así
deformaciones que están dentro de los límites permisibles
VIII. PLANOS
Las diferentes etapas realizadas, permitan plasmarlas a través de
planos, los mismos que podrán ser elaborados con el apoyo de
Programas AUTOCAD, ARCHICAD, etc.
Los planos de un proyecto estructural deberán continuar toda la
información necesaria sobre las cargas exteriores,
dimensionamiento, especificaciones técnicas, áreas de acero de los
diferentes elementos estructural. Deberán elaborase los diferentes
planos de arquitectura, estructuras, instalaciones sanitarias,
instalaciones eléctricas, etc.
IX. CONSTRUCCIÓN
Es la etapa donde se lleva a la realidad lo que se ha diseñado y
plasmado en los planos, es decir la construcción de la estructura
proyectada
Antes de iniciar la obra es conveniente que el contratista y el
supervisor revisen detenidamente los planos
3 Nº 9
h = 50 cm
b = 30 cm
A’S
AS
3 Nº 9
d’ a = c
Cc = 0.85f’cab
A’sf’s
0.85f’c
ECU = 0.003
AS = f’y
ANÁLISIS DE UNA COLUMNA SUJETA A FALLA BALANCEADA
Problema:
Calcular la carga nominal balanceada Pnb y la correspondiente excentricidad es para la
conducción balanceada.
d´= 4+0.95+ (2.86/2)= 6.38cm As = 3 ф N°9 = 3 x 6.41 = 19.23 cm2
d =50 – 6.38 = 43.62 cm
Cb
=
D
→
cc = 25.66cm
→
ab = β1 Cb
→
a3 = 0.85x25.66
0.003 0.003 + 0.0021
ab =
21.81c
m
’S
=
Cb - d´
→
’S = (
25.66 -
6.38 ) = 0.00223 > y
0.003 Cb 25.66
Pub = 0.85 f´cabb + A´S fY - AS fY
Pub = 0.85 X 0.28 X 21.81 X 30 = 155.7 Tn
MUb= 0.85 F´C abb (h/2 – ab/2) + A´S F´Y (h/2 – d´) + AS FY (d – h/2)
MUb= 0.85 x 0.28 x 21.01 x 30 (0.25 – 0.22/2) + 19.23 x 4.2 x (0.25 – 0.00632) + 19.23 x 4.2 (0.436 – 0.25)
MUb= 21.80 + 15.04 + 15.02 = 51.86 Tn – m
eb= MUb/ PUb → eb= 51.86 Tn- m/155.7 Tn = 0.333 = 33.3 cm
ANÁLISIS DE UNA COLUMNA POR FALLA DE TENSIÓN ACERO
EN COMPRESIÓN ESTA EN FLUENCIA
Problema
Evaluar la resistencia nominal de carga axial de la sección que
se muestra, si la carga actúa en una excentricidad e=35.6cm
3 Nº 9
h = 50 cm
b = 30 cm
A’S
AS
3 Nº 9
f´c = 280 kg/cm2 ; fy= 4200 kg/cm2 d = 43.62 d´= 6.38 cm
AS = A´S = 3 X 6.41 = 19.23 cm2
Para la condición balanceada Lb = 33.3 cm
e > eb ; Falla por Tensión
Ρ = Ρ´ = AS / bd = 19.63 /(30 x 43.62)= 0.0147
1 – (e´/d) = 1 – (54.22/43.62) = 0.0147
1 – (d´/ d) = 1 – (6.38/43.62) = 0.8537
m = fy/ 0.85 f´c → m = 4200/(0.85/280) = 17.65
e´ = e + (d – (h/2))
e´ = 35.60 + (3.62 – (50/2)) = 54.32 cm
Pn = 0.85 X 0.28 X 30 X 43.62 (- 0.0243 + (-0.242)2 + 2 X 17.65 X 0.0147 X 0.8537 )
a = Pu / 0.85 f´cb = 144.98 / (0.85x 0.28 x 30) = 20.31 → c = a/B1 = 20.31/0.85 → C = 23.89 cm
f´s = 0.003 Es(c – d´)/c = 0.003 x 106 ((23.89 – 6.38)/23.89) = 4397.5 kg/cm2
f´s = fy → f´s = fy = 4200 kg/cm2 acero en compresión esta en fluencia.
Pn= 144.98 Tn → e = 35.6 cm
ANÁLISIS DE UNA COLUMNA CONTROLADA POR FALLA DE TENSIÓN,
ACERO EN COMPRESIÓN NO ESTÁ EN FLUENCIA
Problema
Una columna corta que se muestra esta sujeta a una excentricidad de carga e = 40.5 cm. Calcular la
resistencia nominal de carga axial PU y la resistencia de momento MU de M la sección
3 Nº 9
3 Nº 9
h = 50 cm
b = 30 cm
Para la condición balanceada:
Cb = 33.3 cm
Cb = 25.66 cm
Si e > eb. Falla por fluencia inicial del acero en Tensión
Posiblemente el acero en compresión no está en fluencia
→ Usamos el método iterativo para el cálculo de de Pu.
Asimismo un valor menor de c , tanteamos c = 20 cm ; a = 0.85 x 20 = 17 cm
f´s = E1 x 0.003 ((c – d )/c) → f´s = 2 x 106 x 0.003 ((20 – 6.38)/20) = 4080kg/cm2
Pu= 0.85 x 0.28 x 17 x 30 x 19.23 x 4.08 – 4.08 – 19.23 x 4.2 = 119.07 Tn
Pu= 0.85 f´cab ((h/2) – (a/2)) + A´s F´s ((h/2)– d´) + As fy (d – (h/2))
Pu = 0.85 x 0.28 x 17 x 30 X ((50/2) – (0.17/2)) + 19.23 X 4.08 ((50/2) – 0.0638) + 19.24 X 4.2 (0.436 – 0.24)
Pu = 49.66 Tn – m
e = MU / PU = 49.66 / 119.07 = 0.405 C ; debe ser algo mayor de 20 cm
Tanteando e = 21 cm ; a = 17.85 cm f´S = 4177 kg/cm2
Pu = 127.45 + 80.32 – 80.77 = 127 Tn
e = Mn / Pn= 0.397 < 0.405; LUEGO C DEBE SER ALGO MENOR
Mn = 20.49 + 14.96 + 15.02 = 50.47 Tn – m
Tanteamos e = 20.5 cm a = 17.425 f´s= 4132.68 kg/cm2
Pu = 124.41 + 79.46 – 80.77 = 123.1 Tn
Mn = 20.26 + 14.80 + 15.02 = 50.08 Tn – m
e = Mn / Pn= 0.397 < 0.405; LUEGO C DEBE SER ALGO MENOR
CONSTRUCCIÓN DE UNA CURVA DE INTERACCIÓN
h = 0.50
b = 0.30
0.05 a
ECU = 0.003
T
0.05
0.20
0.20
AS1 = 20.28 cm2
AS2 = 20.28 cm2
Yc = t/2 – a/2 = 25 – a/2
a/2
AS = 10.14 cm2
CC = 0.85 F´cab = 0.85 x 0.21 x 30 x a = 5.36 Tn
´y = fy/ = 4200/2x106 = 0.0021 ; s ≥ y fs= fy = 4200 kg/cm2
fs= 1 E = 2 x106 (kg/cm2) fs= 2x 103 Es (Tn/cm2)
PUNTO 1 (COMPRESION CONCÉNTRICA) P = 480
M = 0 M = 0
P = 0.85 btf´c+ Astfy= 0.85 x 30 x 50 x 0.21 + 50.7 = 480.7 Tn P1 (0, 480.7)
PUNTO 1
M = 0 (por definición) P´1 = - 212.9 P´1 (0, 212.9)
P = AST (fY) – 50.7 (-4.2) = - 212.9 Tn M = 0
PUNTO 2 (CONDICION BALANCEADA)
a = P , C
a = 22.5 cm
ECU = 0.003
d = 0.45
Cb
Ey = Esy = 0.002
Cb/0.003= 0.45/(0.003 + 0.0021)
Cb = 26.5 cm
YC = 25 – (22.5/2) = 13.75 cm 13.8 13
Es FUERZA (Tn) MOMENTO (T - m)
CC = 5.36 X 22.5 = 120.6 16.6
0.0024 20.28 X 4.2 = 85.2 17.0
0.00011 10.14 X .34= 3.4 0.0
-0.0021 20.28 X 4.2 = -85.2 17.0
P = 124.0 Tn 50.6 T - m
P2(50.6 , 124)
DISEÑO DE COLUMNAS A FLEXO COMPRESIÓN BIAXIAL
Se presenta cuando una columna esta sometida a una carga con doble excentricidad.
Falla por compresión.
Esfuerzo de compresión en el punto ( a ) :
f´c =
Pu
+
Pu ex
+
Puey
ACc ... Wx-x Wy-y
Donde :
Wx-x y Wy-y, son los módulos resistentes en los ejes considerados:
Se sabe que:
W x-x =
bh2
=
Puey
= Arx
6 6
W y-y =
bh2
=
Puey
= Ary
6 6
Reemplazando en la expresión del refuerzo:
fc = ( 1 +
ex
+
ey
)
---------------- 1
rx ry
Del mismo modo se pueden hallar las expresiones del esfuerzo en a) , b) , c) .
En a:
fc =
Pux
( 1 +
ex
)AC rx
En b:
fc =
Puy
( 1 +
ey
)AC ry
En c:
fc =
P0
AC
De (1, (2), (3) Y (4) obtenemos
P´0
= ( 1 +
ex
+
ey
)
P´0
= ( 1 +
ex
)
P´0
= ( 1 +
ey
)PU rx ry Pux rx Puy ry
Sumando miembro a miembro estas expresiones y dividiendo el resultado entre P0
obtenemos, la Ecuación de Bresler
1
=
1
+
1
-
1
Pu Pux Puy P0
……….. 2
……….. 3
……….. 4
DISEÑO BIAXIAL SEGÚN LA NORMA PERUANA
Considera la ecuación planteada por Bresler
1 1
+
1
-
1
Pu фPux фPuy фP0
Pu = Resistencia última en flexión biaxial
фPux = Resistencia a diseño para la misma columna bajo la acción de momento en X(ey = 0)
фPuy = Resistencia a diseño para la misma columna bajo la acción de momento en Y(ex = 0)
фP0 = Resistencia a diseño para la misma columna bajo la acción de carga axial ex= ey= 0)
DISEÑO DE COLUMNAS A FLEXO – COMPRESIÓN UNIAXIAL
b
t d
d'
e'
As
A’s
TS
CC
CS
a
P’UP’U +
P’b = Carga en el estado balanceado
e'b = Excentricidad en el estado balanceado
Por equilibrio Σ FH = 0 P’b = 0.85 f’cabb + A’sfy - Asfy ………………………….. (1)
Tomando momentos respecto a la armadura As, encontramos la expresión de : e'b
………………………….. (2)
Lo que nos permite saber si la falla es por compresión a tracción.
Si: e' < e’b Falla por compresión.
e' > e’b Falla por tracción.
En igual forma.
Si: P’U > P’b Falla por compresión.
P’U < P’b Falla por tracción
……………………….. (3)
Kud = a/K1
u
’s
Pb = ф P´b ф = 0.75 (columnas zunchadas)
Pu = ф P´u ф = 0.70 (columnas estribadas)
´s> donde ´s= (a/k1 – d´) (0.003/(a/k1))
Cuando la falla es por compresión y As = A´s el valor de P´u
CONSTRUCCION DE UNA CURVA DE INTERACCION
Procedimiento.- Consiste en suponer, activamente un valor de c (distancia del eje neutro a la fibra
más alejada (comprimida), con el valor de c y el valor de cu= 0.003, para la deformación unitaria en la
fibra más comprimida de la sección.
Se calcula las deformaciones unitarias en c/u de las barras de refuerzo; pudiendo calcularse a continuación los
esfuerzos en cada uno de las barras y por consiguiente tener las fuerzas.
La fuerza total en el concreto puede calcularse, mediante las expresiones:
Cc = 0.85 ab
Yc = -
Donde:
a = 1c
Una vez que se tiene todas las fuerzas parciales internas y sus respectivos puntos de aplicación, se
calcula la resultante de las fuerzas y de los momentos , respectivamente se toma los
momentos respecto al centroide plástico, que en este caso coincide con el centro geométrico, por
tratarse de una sección geométricamente reforzada simétricamente.
Los valores de , definen la ubicación de un punto de la curva de interacción repitiendo los
cálculos para un número suficiente de puntos puede construirse la curva en forma muy precisa.
CONSTRUCCION DE UNA CURVA INTERACCION
Construir una curva de interacción para una sección rectangular de 30 x 50, reforzada con 10 Ø 1”,
distribuidos como se indica en la figura; f’c = 210 kg/cm2
; fy = 4200 kg/cm2
; A Ø 1” = 5.07cm2
.
h = 0.50
b = 0.30
0.05
a
ECU = 0.003
T
0.05
0.20
0.20
AS1 = 20.28 cm2
AS2 = 20.28 cm2
Yc = t/2 – a/2 = 25 – a/2
AS = 10.14 cm2
c
cc
Cc = 0.85 x f’c x ab = 0.85 x 0.21 x 30 ; a = 5.36 Ton.
f’ = = = 0.021 ; s ≥ y → fs = fy = 4200 Kg/cm2
fs = sE = 2x106
s (Kg/cm2
) → fs = 2x103
s (Tn/cm2
)
Punto 1: (COMPRESIÓN CONCÉNTRICA)
M = 0
P = 0.85 b t f’c + Astfy = 0.85 x 30 x 50 x 0.21 + 50.7 x 4.2 = 480.7 Tn.
P1 = 480.7 Tn.
M = 0 P1 (0, 480.7)
Punto 1’: (TRACCIÓN CONCÉNTRICA)
M = 0 (Por Definición)
P = Ast(-fy) = 50.7 x (-4.2)= -212.9Tn
P’1 = -212.9 Tn
M = 0 P1 (0, -212.9)
= → Cb = 26.5cm ; a = 22.5cm
Yc = 25 - = 13.75cm≈ 13.8≈13
Cb
0.003
S1
S2
d = 45 cm
y = S3 = 0.0021
y
Punto 2: (CONDICIÓN BALANCEADA)
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 22.5 = 120.6 16.6
0.0024 20.28 x 4.2 = 85.2 17.0
0.00017 10.14 x 0.34 = 3.4 0.0
-0.0021 20.28 x 4.2 = -85.2 17.0
P = 124.0 Tn 50.6 T-m
P3 (50.6, 124)
Punto 3: Punto cercano a Mo
c = d/5 = 45/5 = 9 cm ; a = β1e = 7.5 cm ; Yc = 21.175 = 21.2 cm
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 7.65 = 41.0 8.7
0.0013 20.28 x 2.6 = 52.7 10.5
-0.005 -10.14 x 4.2 = -42.6 0.0
-0.0021 -20.28 x 4.2 = -85.2 17.0
P = -34.1 Tn 36.2 T-m
P3 (36.2, -34.1)
Punto 4: c = 15 cm ; a = 12.75 cm ; Yc = 18.6
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 12.75 = 68.3 8.7
0.0013 20.28 x 4.0 = 81.1 10.5
-0.005 -10.14 x 4.0 = -40.6 0.0
-0.0021 -20.28 x 4.2 = -85.2 17.0
P = 23.6 Tn 45.9 T-m
P4 (45.9, 23.6)
Punto 5: c = 20 cm ; a = 17.0 cm ; Yc = 16.5 = 0.165 m
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 17.0 = 91.1 15.0
0.0023 20.28 x 4.2 = 85.2 17.0
0.00075 -10.14 x 1.5 = -15.2 0.0
-0.0038 -20.28 x 4.2 = -85.2 17.0
P = 75.9 Tn 49.0
Punto 6: c = 30 cm ; a = 32.3 cm ; Yc = 0.089 m
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 32.3 = 173.1 15.3
0.0026 20.28 x 4.2 = 85.2 17.0
0.0010 10.14 x 2.0 = 20.3 0.0
-0.0000 20.28 x -1.1 = -22.3 4.5
P = 254.3 Tn 36.8 T-m
P6 (36.8, 254.3)
Punto 7: c = 50 cm ; a = 42.5 cm ; Yc = 0.038 m
Es Fuerza (Tn) M (T-m)
Cc = 5.36 x 42.5 = 227.8 8.7
0.0027 20.28 x 4.2 = 85.2 17.0
0.0015 10.14 x 3.0 = 30.4 0.0
0.0002 20.28 x 0.6 = 12.2 -2.4
P = 355.6 Tn 23.3 T-m
P7 (23.3, 355.6)
GRAFICO
DETERMINACION DE K
1) Miembros a Compresión Arriostrados.
K = 0.7 + 0.05 ( A + B) ≤ 1.0 ….. (3)
K = 0.85 + 0.05 min ≤ 1.0 ….. (4) Se toma el valor menor
= …… (5)
Donde : lu : luz entre apoyos
ln: luz libre de la viga
min : es el menor de 2 valores
1) Miembros a Compresión No Arriostrados Restringidos en cada extremo
Para: m<2 → K =(20 - m) ….. (6)
20
m =
Para: m>2 → K = 0.9 ….. (7)
1) Miembros a Compresión No Arriostrados Articulado en un extremo
K = 2.0 + 0.3
Donde : es el valor en el extremo restringido
El radio de giro: r =
r = 0.30h para secciones rectangulares
r = 0.25h para secciones circulares
Si Klu/r, es mayor que el obtenido en las ecuaciones (1) y (2) son recomendados dos
métodos de estabilidad:
1. El método de magnificación de momento:
Mc = δM2 = δbM2b +δsM2s …… (8)

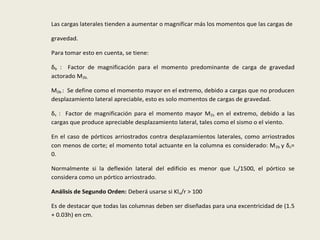

Las cargas laterales tienden a aumentar o magnificar más los momentos que las cargas de
gravedad.
Para tomar esto en cuenta, se tiene:
δb : Factor de magnificación para el momento predominante de carga de gravedad
actorado M2b.
M2b : Se define como el momento mayor en el extremo, debido a cargas que no producen
desplazamiento lateral apreciable, esto es solo momentos de cargas de gravedad.
δs : Factor de magnificación para el momento mayor M2s en el extremo, debido a las
cargas que produce apreciable desplazamiento lateral, tales como el sismo o el viento.
En el caso de pórticos arriostrados contra desplazamientos laterales, como arriostrados
con menos de corte; el momento total actuante en la columna es considerado: M2b y δs=
0.
Normalmente si la deflexión lateral del edificio es menor que ln/1500, el pórtico se
considera como un pórtico arriostrado.
Análisis de Segundo Orden: Deberá usarse si Klu/r > 100
Es de destacar que todas las columnas deben ser diseñadas para una excentricidad de (1.5
+ 0.03h) en cm.
METODO DE MAGNIFICACION DE MOMENTO
δb = ≥ 1.0 ……. (9)
δS = ≥ 1.0 ……. (10)
Donde:
Pc = Carga de pandeo de Euler = 2
Sumación para todas las columnas en un piso
Cm = Factor relativo
Cm = 0.6 + ≥ 0.4 ……. (11)
Donde: M1 ≤ M2
> 0, para simple curvatura
Cm = 1.0, para otras condiciones
Si los cálculos muestran que esencialmente no hay momentos en ambos extremos de la
columna, puede considerarse: M1 /M2 = 1
Además: EI = ……. (12)
Para miembros ligeramente reforzados: ρ ≤ 3%
EI =
Donde: = = ≤ 1.0
PROCEDIMIENTO DEL CÁLCULO EN DISEÑO DE COLUMNAS ESBELTAS
1. Determinar si el pórtico tiene un desplazamiento lateral apreciable. Si es apreciable usar:
δby δs. En caso contrario usar: δb
Asumir una sección y calcular la excentricidad usando el mayor de los momentos en los
extremos y verificar si es mayor que el mínimo permisible de excentricidad, esto es:
M2 ≥ (1.5 + 0.03h) en cm.
P
Si la excentricidad dada es menor que el mínimo especificado usar el valor mínimo.
2. Calcular: δAy δB
Calcular Klu/r, y determine si la columna es corta o larga.
Si es esbelta Klu/r < 100, usar el método de magnificación de momento. Usando el valor
calculado de Mc, calcular la excentricidad equivalente a su usado en el diseño como una
columna corta. Si Klu/r > 100, realizar un análisis de segunda orden equivalente.
3. Diseñar la columna no esbelta.
CALCULO DEL MOMENTO AMPLIFICADO
Las columnas deben diseñarse utilizando la carga axial de diseño y un momento amplificado
definido por la siguiente ecuación: Mc = δM2; donde: Mc es el Momento flexionante mayor de
diseño último de las columnas y δ es el factor de amplificación de momentos y su valor es igual.
δ = ; Pc =
El producto EI, puede considerarse conservadoramente como: EI =
Siendo:
Ec : Módulo de elasticidad del concreto
Ig: Momento de inercia de la sección total del concreto con respecto a su eje central,
despreciando el refuerzo
: Relación entre el momento máximo debido a la carga muerta de diseño y el
momento máximo debido a la carga total de diseño
Pc : Carga crítica
Pu : Carga axial de diseño de una columna
Cm : Factor que relaciona el diagrama real de momento a un diagrama de momento
uniforme. Su valor para columnas no arriostradas contra el desplazamiento lateral es igual
a 1.0
Φ : Factor de reducción de capacidad = 0.70
CALCULO DE LA RIGIDEZ A LA FLEXION (EI): EC = 15000 ; Ig = bh3
/12
Posibilidad I y Dirección y-y Posibilidad I y Dirección x-x
Columna: ……… βd = Columna: …. βd =
3Columna …….. βd =
Columna ……… βd =
Columna: ………. βd =
Posibilidad II y Dirección x-x y la Posibilidad III y Dirección y-y y el ACI en sus comentarios, da para
cargas no sostenidas (SISMO) un valor de βl = 0
βd EI x 10
⁴
(T-cm2) βd EI x 10
⁴
(T-cm2) βd EI x 10
⁴
(T-cm2)
DIRECCION y-y
DIRECCION x-x
POSIBILIDAD III
COLUMNA Ec (T/cm2) Ig x 10
⁴
(cm
⁴
)
POSIBILIDAD I POSIBILIDAD II
CALCULO DE Mc
M
₂
Mc M
₂
Mc M
₂
Mc M
₂
Mc M
₂
Mc M
₂
Mc M
₂
Mc
PuL
₂POSIBILIDAD II
PuL
₃
Nota: Los momentos M₂ en los extremos de las columnas son tomados en las
caras de las vigas correspondiente
PuL
₄
PuL
₅
PuL
₆
COLUMNA DIRECCION
POSIBILIDAD IIIPOSIBILIDAD I
PuL PuL
₁
DISEÑO DE LA FUERZA LONGITUDINAL
2.1 Excentricidad (e)
•Dirección y-y ey = Mcx/Pu
•Dirección x-x ex = Mcy/Pu
•Excentricidad mínima emin = 0.1t
Cuando la excentricidad calculada sea menor que la mínima se usará esta última.
ey ex ey ex ey ex ey ex ey ex ey ex ey ex
PuL
₆
Nota: Los valores de ey y ex, están en cm.
COLUMNA
POSIBILIDAD I POSIBILIDAD II POSIBILIDAD III
PuL PuL
₁
PuL
₂
PuL
₃
PuL
₄
PuL
₅
Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec.
e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t
PuL
₅
K K
POSIBILIDAD III
PuL
₂
K
POSIBILIDAD II
PuL
₃
PuL
₄
K K
PuL
COLUMNA
K
POSIBILIDAD I
PuL
₁
K
2.2 Valores de “K” y “e/t”
(e/t) min = 0.10 P’u (Tn)
2.3 Valores de “g”
gt = t – 2 (rec + Φest + Φ/2)
Usando estribos Φ 3/8 y para barra longitudinal Φ 1”
gt = t – 2 (4 + 0.953 + 2.54/2) = t – 12.45
g = (t – 12.45)/t
Columna K lu
Posibilidad I Posibilidad II Posibilidad III
EIx104
T-Cm2
Pc
(Tn)
EIx104
T-Cm2
Pc
(Tn)
EIx104
T-Cm2
Pc
(Tn)
DIRECCIÓN y-y
DIRECCIÓN x-x
C-3 Cálculo del Factor de Amplificación
El ACI especifica que para pórticos no arriostrados contra desplazamiento lateral, el valor de , se
calculará para el piso total.
Suponiendo que todas las columnas están cargadas.
Posibilidad I, y dirección y-y Posibilidad I y dirección x-x
Pc = Pc =
Posibilidad II y dirección y-y Posibilidad II y dirección x-x
Pc = Ø∑Pc =
Posibilidad III y dirección y-y Posibilidad III y dirección x-x
Pc = Pc =
Colu
mna
Dire
cció
n
Pc
Posib I
Pc
Posib II
Pc
Posib III
Posib I Posib II Posib III
PuL PuL1 PuL2 PuL3 PuL4 PuL5 PuL
Pu Pu Pu Pu Pu Pu Pu
2-2
2-2
2-2
2-2
B-B
B-B
B-B
B-B
** C.4 Calculo de Mc
d. RESUMEN DE MOMENTOS Y CARGAS AXIALES QUE SE USARÁN EN EL DISEÑO
Column
Posibilidad I Posibilidad II Posibilidad III
Dir
y-y
Dir
x-x
Pu
Dir
y-y
Dir
x-x
Pu
Dir
y-y
Dir
x-x
Pu
Dir
y-y
Dir
x-x
Pu
Dir
y-y
Dir
x-x
Pu
Dir
y-y
Dir
x-x
Pu
Nota: Los momentos están Tn - m y las cargas Tn
DETERMINACIÓN DE LAS COMBINACIONES MÁS DESFAVORABLES
Posibilidad entrando en gráficos Nº1…. De la publicación SP-MA del ACI, con correspondientes
valores de “K” y “e/t”, se obtienen las cuantías (verificar con la mínima)
Posibilidad II y Posibilidad III. Se diseñarán las columnas como miembros en flexibilidad y debe
estudiarse la combinación más representativa, en excentricidades en ambas direcciones.
2.5 Estudio de la Posibilidad. Combinación
Columna
Dirección Principal Dirección Secundaria
e/t Ptm lb/t Tipo falla e/t Ptm lb/t Tipo falla
Tipo De falla: e/t < lb/t  Falla por compresión (c)
e/t > lb/t  Falla por tracción (T)
2.6 Flexo – Compresión Biaxial
Para el edificio de columnas se va a utilizar un método aproximado relaciona la resistencia de una
columna con flexión biaxial a las resistencias de la misma columna para carga concéntrica y para
flexión universal respecto c/u de los ejes, principales de la sección, mediante la siguiente fórmula
de interacción:
Donde Pux = carga de rotura con excentricidad ex solamente
Puy = carga de rotura con excentricidad ey solamente
Po = carga de rotura para excentricidades nulas
Pu = carga de rotura con excentricidades ex y ey
Esta ecuación empírica da resultados satisfactorios para Pu > 0.10 Po
Además: Pux = Kuxf´cbt
Puy = Kuyf´cbt
Po = (0.85 f´cbt + Astfy)
Donde: Ast = t .bt
Columna t
(asumido)
tm
Dirección Principal Dirección Secundaria
g e/t Kux Pux δ e/t Kuy Puy
Columna t
(asumido) tm
Dirección Principal Dirección Secundaria
g e/t Kux Pux δ e/t Kuy Puy
Verificación de Pu 0.10 Po y Pu Pu ut
Columna 1/Pux 1/Puy 1/Po Pu 0.10Po Puat (Tn)
ÁREAS DE ACERO
Columna
b x t
cm x cm t
Ast
(cm2)
Refuerzo Longitudinal
f. Diseño de Refuerzo Transversal
f.1 Requerimiento de Estribos Estructurales
En columnas, el esfuerzo cortante permisible (Vc) es:
cfAgNuVc ´´)/007.01(5.0
AgNucfVc /0285.01´9.0
Siendo Nu = carga axial de Diseño Normal a la sección transversal.
Ag = Área total de la sección
Columna ….. Posibilidad ……. Combinaciones……
n
is
l
MM
Vu
bxd
V
Vu u
Si Vc > Vu; entonces no se requieren estribos estructuras.
Diseña la siguiente columna
Posibilidad I 1.5 D + 1.8 LSent. Principal
1.5 D + 1.8 LSent. Secundario
f´c = 210 Kg/cm2
fy = 4200 Kg/cm2
Sección 40 x 40
Mu = 6.0 Tn – m
Pu = 46.9 + 12.4 = 59.3 Tn.
Columna arriostrada contra desplaz. lateral
Considere 60.0
t
eb
2.40 m
3.10 m
7.8
M2 = 6.0
M1
7.8
1. Evaluación del efecto de esbeltez
28.0
92.23
88.6
vig
col
A
K
K
Y
57.0
92.23
76.13
vig
col
B
K
K
Y
En fallas de planeamiento K = 0.66
Longitud efectiva Klu = 0.66 x 2.40 = 1.58 m
Radio de Giro: r = 0.3 t = 0.3 x 0.40 = 0.12
Esbeltez 2.13
12.0
58.1
r
Klu
Límite de Esbeltez : 2.1346
6
)6(
1234
12
34
2
1
M
M
No hay problemas de esbeltez
83.13
L
I
K
K= 10.09
K= 10.09 K= 13.83
K= 13.83
K= 6.88
A
B
2. Tipo de falla m
Pu
Mu
e 101.0
3.59
00.6
Relación 40.025.0
40.0
101.0
t
e
F. Compresión.
3. Cálculo del Área de Acero
cbtf
Pu
Ku
´
 176.0
404021.0
3.59
xx
Ku
044.025.0176.0 x
t
e
Kux
675.0
40
1340
g
Considerando el refuerzo distribuido en las 4 casos encontramos en tabla SP 17A que la cuantía
ρ = 0.00, luego se usará ρmin = 0.01.
As = 0.01 x 40 x 40 = 16 cm2
4. Cálculo de la carga resistente.
01.0lt 
cf
fy
m
´85.0
= 52.23
21085.0
4200
x
Con refuerzo en 4 casas tiene
ρtm = 0.01 x 23.52 = 0.235 Con g = 0.6  K = 0.370
g = 0.7  K = 0.380
Para ρ = 0.675  K = 0.3775
Luego la carga resistente será = Pu = Kuf´cbt
Pu = 0.3775 x 0.21 x 40 x 40 = 126.8 Tn.
POSIBILIDAD II:
1.5 D + 1.8 L Sent. Principal
1.25 (D + L + S) Sent Secundario
1. Sentido Principal
Momentos últimos  M1 = 0.60 Tn-n
M2 = 6.0 Tn-n
1.2 Flexión con doble curvatura
Pu = 46.9 + 10.8 = 57.7Tn.
2.15 m
16.6
M2 = 12 Tn-m
M1 = 11 Tn-m
15.6
Se considerará arriostrada contra desplazamiento lateral.
1.3: Diseño según este sentido:
Esbeltez máxima: 34-12 6.4
6
6
Esbeltez de la columna : 462.13
r
Klu
No es necesario considerar.
Efectos de esbeltez.
10.0
7.57
0.6
Pu
Mu
e
e/t = 0.10 /0.40 = 0.25 < 0.40 Comp.
2. Sentido Secundario
Momentos últimos M1 = 11.00 Tn-m Flexión con doble curvatura
M2 = 12.00 Tn-m
Carga última Pu = 57.7 Tn
MA =0.125 YB = 0.250
C. No arriostrada
En Tabla de Alineamiento
K = 1.08 Tomamos K = 1.2
Longitud Efectiva.
Klu = 1.20 x 2.15 = 2.58
Esbeltez : 2215.2
12.0
58.2
r
Klu
No es necesario considerar el efecto de esbeltez.
Excentricidad 21.0
7.57
12
Pu
Mu
e
60.052.0
4.0
21.0
t
lb
t
e Falla por compresión
K= 27.48
K= 6.88
A
B
K= 27.48 K= 27.48
K= 27.48
K= 6.88
3. Diseño por Flexión Biaxial:
Tanto con 8 5/8 distribuido en las 4 casas.
Art = 16 cm2
y ρt = 0.01
3.1 Sentido Principal e/t = 0.25 y ρt = 0.01
Para g = 0.6  K1 = 0.34 Interpolando para g = 0.675
Para g = 0.7  K1 = 0.335 K1 = 0.34 = Kux
3.2 Sentido Secundario e/t = 0.52 y Pt = 0.01
Para g = 0.6  K2 = 0.13
Interpolando para g = 0.675
Para g = 0.7  K2 = 0.14 K2 = 0.134 = Kuy
3.3 Cálculo de Ko
Po = (0.85 f´cbt + Astfy)
cbtf
Astfy
cbtf
Astfycbtf
cbtf
Po
Ko
´
)
85.0(
´
)´85.0(
´
85.0(7.0oK 70.0)
4040280
420016
xx
x
3.4 Fórmula de las Inversas
oKKKK
1111
21

70.0
1
135.0
1
34.0
11
k
K = 0.112
3.5 Carga Resistente
Pu = Kuf´cbt
Pu = 0.112 x 0.28 x 40 x 40 = 50.2 tn. < Pu actuante = 57.7 tn
Aumentamos As
3.6 Por lo tanto con 4 1  Ast = 20.4 cm2
 ρt = 0.0127
Siguiendo el mismo procedimiento: Pu = 57.2 tn
No es necesario diseñar la Posibilidad III por la pequeña variación que existe en los momentos
y cargas axiales respecto a la Posibilidad II.
Exposición diseño de columnas (capi)
Exposición diseño de columnas (capi)
Exposición diseño de columnas (capi)
Exposición diseño de columnas (capi)

Más contenido relacionado

La actualidad más candente

puentes-linea-de-influencia-y-teorema-de-barret
puentes-linea-de-influencia-y-teorema-de-barretpuentes-linea-de-influencia-y-teorema-de-barret
puentes-linea-de-influencia-y-teorema-de-barret
Levis Carrion Ch

Cimentaciones - Roberto Morales
Cimentaciones - Roberto MoralesCimentaciones - Roberto Morales
Cimentaciones - Roberto Morales
Martin Samillan Ramirez

Metrado de cargas
Metrado de cargasMetrado de cargas
Metrado de cargas
jhon kerlen merino santillan

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas
Gus Renan

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
Angelica Ticona Marca

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento
Gianela Phocco

Resumen de metrados
Resumen de metradosResumen de metrados
Resumen de metrados
rubenchavezreymundez1

Albanileria confinada-y-armada
Albanileria confinada-y-armadaAlbanileria confinada-y-armada
Albanileria confinada-y-armada
Javier DV

Albañilería confinada muros
Albañilería confinada muros Albañilería confinada muros
Albañilería confinada muros
Pamela G

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
israelmilward

Losas en dos direcciones
Losas en dos direcciones Losas en dos direcciones
Losas en dos direcciones
Jorge Mario Tocto Correa

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo
Pedro Estrella

97974021 diseno-y-calculo-de-losa-aligerada
97974021 diseno-y-calculo-de-losa-aligerada97974021 diseno-y-calculo-de-losa-aligerada
97974021 diseno-y-calculo-de-losa-aligerada
Mateo Iban Damian Vega

C2. zapata combinada
C2.  zapata combinadaC2.  zapata combinada
C2. zapata combinada
Jimmy Frank Berrospi Alvarado

DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdfDISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DIEGOMARTINROLANDOCO

Muros de corte
Muros de corteMuros de corte
Muros de corte
Rodil Martines Huaches

SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.
SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.
SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.
Héctor Elias Vera Salvador

metrado de arquitectura
metrado de arquitecturametrado de arquitectura
metrado de arquitectura
coaquirafrancisco

Muros estructurales
Muros estructuralesMuros estructurales
Muros estructurales
Alonso Duarte

Clase 2 contrapisos
Clase 2 contrapisosClase 2 contrapisos
Clase 2 contrapisos
PaulGiron1


La actualidad más candente (20)

puentes-linea-de-influencia-y-teorema-de-barret
puentes-linea-de-influencia-y-teorema-de-barretpuentes-linea-de-influencia-y-teorema-de-barret
puentes-linea-de-influencia-y-teorema-de-barret

Cimentaciones - Roberto Morales
Cimentaciones - Roberto MoralesCimentaciones - Roberto Morales
Cimentaciones - Roberto Morales

Metrado de cargas
Metrado de cargasMetrado de cargas
Metrado de cargas

168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas168418175 calculo-de-cargas-muertas-y-vivas
168418175 calculo-de-cargas-muertas-y-vivas

PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALESPREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES
PREDIMENSIONAMIENTO DE ELEMENTOS ESTRUCTURALES

Predimensionamiento
PredimensionamientoPredimensionamiento
Predimensionamiento

Resumen de metrados
Resumen de metradosResumen de metrados
Resumen de metrados

Albanileria confinada-y-armada
Albanileria confinada-y-armadaAlbanileria confinada-y-armada
Albanileria confinada-y-armada

Albañilería confinada muros
Albañilería confinada muros Albañilería confinada muros
Albañilería confinada muros

Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upcLibro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc
Libro ingenieria-sismo-resistente-prc3a1cticas-y-exc3a1menes-upc

Losas en dos direcciones
Losas en dos direcciones Losas en dos direcciones
Losas en dos direcciones

Vigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expoVigas doblemente reforzadas_expo
Vigas doblemente reforzadas_expo

97974021 diseno-y-calculo-de-losa-aligerada
97974021 diseno-y-calculo-de-losa-aligerada97974021 diseno-y-calculo-de-losa-aligerada
97974021 diseno-y-calculo-de-losa-aligerada

C2. zapata combinada
C2.  zapata combinadaC2.  zapata combinada
C2. zapata combinada

DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdfDISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf
DISEÑO Y CALCULO DE LOSA ALIGERADA (1).pdf

Muros de corte
Muros de corteMuros de corte
Muros de corte

SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.
SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.
SISTEMA DE MUROS DE DULTILIDAD LIMITADA SMDL - PERÚ.

metrado de arquitectura
metrado de arquitecturametrado de arquitectura
metrado de arquitectura

Muros estructurales
Muros estructuralesMuros estructurales
Muros estructurales

Clase 2 contrapisos
Clase 2 contrapisosClase 2 contrapisos
Clase 2 contrapisos


Destacado

INGENIERIA SISMICAanalisis sismico
INGENIERIA SISMICAanalisis sismicoINGENIERIA SISMICAanalisis sismico
INGENIERIA SISMICAanalisis sismico
Ofinalca/Santa Teresa del Tuy

Columnas de concreto armado
Columnas de concreto armadoColumnas de concreto armado
Columnas de concreto armado
GIULIANORMP

Estructuras de concreto
Estructuras de concretoEstructuras de concreto
Estructuras de concreto
Karen Villatoro

estructuras-de-concreto-i-jorge-segura
 estructuras-de-concreto-i-jorge-segura estructuras-de-concreto-i-jorge-segura
estructuras-de-concreto-i-jorge-segura
Cesar Hernández

Manual para el proyecto de estructuras de concreto armado para edificaciones mdu
Manual para el proyecto de estructuras de concreto armado para edificaciones mduManual para el proyecto de estructuras de concreto armado para edificaciones mdu
Manual para el proyecto de estructuras de concreto armado para edificaciones mdu
Mauricio Ravanal

Pcr final
Pcr finalPcr final
Pcr final
robertvelez1995

Diseño de columnas
Diseño de columnasDiseño de columnas
Diseño de columnas
Manuel Paucar Benites

61774038 columnas-de-concreto
61774038 columnas-de-concreto61774038 columnas-de-concreto
61774038 columnas-de-concreto
Deiby Requena Marcelo

Diseno de estructuras de concreto harmsen (r)
Diseno de estructuras de concreto   harmsen (r)Diseno de estructuras de concreto   harmsen (r)
Diseno de estructuras de concreto harmsen (r)
FREDHYRONALDPABLO

Predimensionado de columnas
Predimensionado de columnasPredimensionado de columnas
Predimensionado de columnas
Ricardo Obando

Calculo estructural de muros, cimentaciones, columnas y vigas
Calculo estructural de muros, cimentaciones, columnas y vigasCalculo estructural de muros, cimentaciones, columnas y vigas
Calculo estructural de muros, cimentaciones, columnas y vigas
Guillermo J Fariñez F

columnas de concreto armado
columnas de concreto armadocolumnas de concreto armado
columnas de concreto armado
ING. Maximo Huayanca Hernandez

Estructura de concreto
Estructura de concretoEstructura de concreto
Estructura de concreto
hannalamia


Destacado (13)

INGENIERIA SISMICAanalisis sismico
INGENIERIA SISMICAanalisis sismicoINGENIERIA SISMICAanalisis sismico
INGENIERIA SISMICAanalisis sismico

Columnas de concreto armado
Columnas de concreto armadoColumnas de concreto armado
Columnas de concreto armado

Estructuras de concreto
Estructuras de concretoEstructuras de concreto
Estructuras de concreto

estructuras-de-concreto-i-jorge-segura
 estructuras-de-concreto-i-jorge-segura estructuras-de-concreto-i-jorge-segura
estructuras-de-concreto-i-jorge-segura

Manual para el proyecto de estructuras de concreto armado para edificaciones mdu
Manual para el proyecto de estructuras de concreto armado para edificaciones mduManual para el proyecto de estructuras de concreto armado para edificaciones mdu
Manual para el proyecto de estructuras de concreto armado para edificaciones mdu

Pcr final
Pcr finalPcr final
Pcr final

Diseño de columnas
Diseño de columnasDiseño de columnas
Diseño de columnas

61774038 columnas-de-concreto
61774038 columnas-de-concreto61774038 columnas-de-concreto
61774038 columnas-de-concreto

Diseno de estructuras de concreto harmsen (r)
Diseno de estructuras de concreto   harmsen (r)Diseno de estructuras de concreto   harmsen (r)
Diseno de estructuras de concreto harmsen (r)

Predimensionado de columnas
Predimensionado de columnasPredimensionado de columnas
Predimensionado de columnas

Calculo estructural de muros, cimentaciones, columnas y vigas
Calculo estructural de muros, cimentaciones, columnas y vigasCalculo estructural de muros, cimentaciones, columnas y vigas
Calculo estructural de muros, cimentaciones, columnas y vigas

columnas de concreto armado
columnas de concreto armadocolumnas de concreto armado
columnas de concreto armado

Estructura de concreto
Estructura de concretoEstructura de concreto
Estructura de concreto


Similar a Exposición diseño de columnas (capi)

DISEÑO EN ACERO
DISEÑO EN ACERODISEÑO EN ACERO
DISEÑO EN ACERO
IrvinManuelNavidesVi

Trabajo de sismica t2
Trabajo de sismica t2Trabajo de sismica t2
Trabajo de sismica t2
tigreaxul

Manual de Vigas.pdf
Manual de Vigas.pdfManual de Vigas.pdf
Manual de Vigas.pdf
MarcMarc46

Proyecto ejemplo 1
Proyecto  ejemplo 1 Proyecto  ejemplo 1
Proyecto ejemplo 1
Ismael RM

INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx
INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docxINFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx
INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx
JhomerBriceoEulogio

Analisis estructural
Analisis estructuralAnalisis estructural
Analisis estructural
Miguel Mallqui Espinoza

Predimensionamiento de sistema estructural muros portantes
Predimensionamiento de sistema estructural muros portantesPredimensionamiento de sistema estructural muros portantes
Predimensionamiento de sistema estructural muros portantes
Goolich Reátegui Ramírez

Manual de Vigas - Coprocell
Manual de Vigas - CoprocellManual de Vigas - Coprocell
Manual de Vigas - Coprocell
Raul Lipa Quispe

10 dise•o de las estructuras de cimentacion de un edificio
10 dise•o de las estructuras de cimentacion de un edificio10 dise•o de las estructuras de cimentacion de un edificio
10 dise•o de las estructuras de cimentacion de un edificio
rodrytg

MEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdfMEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdf
CarlosGonzales20107

MEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdfMEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdf
carlosgonzalesuno

ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES
ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALESESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES
ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES
Rony Huisa

Tablas para madera
Tablas para maderaTablas para madera
Tablas para madera
miguel cauti cordova

Ricardo PEAM Diseño de Galpon
Ricardo PEAM Diseño de GalponRicardo PEAM Diseño de Galpon
Ricardo PEAM Diseño de Galpon
Rmdsds

Trabajodesismicat2 141028014405-conversion-gate01
Trabajodesismicat2 141028014405-conversion-gate01Trabajodesismicat2 141028014405-conversion-gate01
Trabajodesismicat2 141028014405-conversion-gate01
Juan Méndez

ppts corte directo - 2017 II.pptx
ppts corte directo - 2017 II.pptxppts corte directo - 2017 II.pptx
ppts corte directo - 2017 II.pptx
BrankoLaura

1 er trabajo predimensionamiento antisismica
1 er trabajo predimensionamiento antisismica 1 er trabajo predimensionamiento antisismica
1 er trabajo predimensionamiento antisismica
davidriveroscanales2

Informe proyecto-de-albañieria confinada
Informe proyecto-de-albañieria confinadaInforme proyecto-de-albañieria confinada
Informe proyecto-de-albañieria confinada
Auria Sullca Estrada

PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS
PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICASPLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS
PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS
YSAIAS CHOQUEGONZA HUIRACOCHA

INGENIERIA SISMO RESISTENTE Y DESASTRES NATURALES
INGENIERIA SISMO RESISTENTE  Y DESASTRES NATURALESINGENIERIA SISMO RESISTENTE  Y DESASTRES NATURALES
INGENIERIA SISMO RESISTENTE Y DESASTRES NATURALES
Jeancarlo Limaylla


Similar a Exposición diseño de columnas (capi) (20)

DISEÑO EN ACERO
DISEÑO EN ACERODISEÑO EN ACERO
DISEÑO EN ACERO

Trabajo de sismica t2
Trabajo de sismica t2Trabajo de sismica t2
Trabajo de sismica t2

Manual de Vigas.pdf
Manual de Vigas.pdfManual de Vigas.pdf
Manual de Vigas.pdf

Proyecto ejemplo 1
Proyecto  ejemplo 1 Proyecto  ejemplo 1
Proyecto ejemplo 1

INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx
INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docxINFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx
INFORME MEMORIA DE CÁLCULO-MÓDULO SSHH.docx

Analisis estructural
Analisis estructuralAnalisis estructural
Analisis estructural

Predimensionamiento de sistema estructural muros portantes
Predimensionamiento de sistema estructural muros portantesPredimensionamiento de sistema estructural muros portantes
Predimensionamiento de sistema estructural muros portantes

Manual de Vigas - Coprocell
Manual de Vigas - CoprocellManual de Vigas - Coprocell
Manual de Vigas - Coprocell

10 dise•o de las estructuras de cimentacion de un edificio
10 dise•o de las estructuras de cimentacion de un edificio10 dise•o de las estructuras de cimentacion de un edificio
10 dise•o de las estructuras de cimentacion de un edificio

MEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdfMEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdf

MEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdfMEMORIA TANQUE ELEVADO.pdf
MEMORIA TANQUE ELEVADO.pdf

ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES
ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALESESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES
ESTRUCTURA, ELEMENTOS Y SISTEMAS ESTRUCTURALES

Tablas para madera
Tablas para maderaTablas para madera
Tablas para madera

Ricardo PEAM Diseño de Galpon
Ricardo PEAM Diseño de GalponRicardo PEAM Diseño de Galpon
Ricardo PEAM Diseño de Galpon

Trabajodesismicat2 141028014405-conversion-gate01
Trabajodesismicat2 141028014405-conversion-gate01Trabajodesismicat2 141028014405-conversion-gate01
Trabajodesismicat2 141028014405-conversion-gate01

ppts corte directo - 2017 II.pptx
ppts corte directo - 2017 II.pptxppts corte directo - 2017 II.pptx
ppts corte directo - 2017 II.pptx

1 er trabajo predimensionamiento antisismica
1 er trabajo predimensionamiento antisismica 1 er trabajo predimensionamiento antisismica
1 er trabajo predimensionamiento antisismica

Informe proyecto-de-albañieria confinada
Informe proyecto-de-albañieria confinadaInforme proyecto-de-albañieria confinada
Informe proyecto-de-albañieria confinada

PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS
PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICASPLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS
PLANEAMIENTO Y DISEÑO DE OBRAS HIDRAULICAS

INGENIERIA SISMO RESISTENTE Y DESASTRES NATURALES
INGENIERIA SISMO RESISTENTE  Y DESASTRES NATURALESINGENIERIA SISMO RESISTENTE  Y DESASTRES NATURALES
INGENIERIA SISMO RESISTENTE Y DESASTRES NATURALES


Más de PEDRO PABLO MARIN VELASQUEZ

Industria cervecera
Industria cerveceraIndustria cervecera
Industria cervecera
PEDRO PABLO MARIN VELASQUEZ

0. pp0083 pnsr aspectos clave (10 nov 2017) (1)
0. pp0083 pnsr aspectos clave (10 nov 2017) (1)0. pp0083 pnsr aspectos clave (10 nov 2017) (1)
0. pp0083 pnsr aspectos clave (10 nov 2017) (1)
PEDRO PABLO MARIN VELASQUEZ

Trabajo de rodamientos
Trabajo de rodamientosTrabajo de rodamientos
Trabajo de rodamientos
PEDRO PABLO MARIN VELASQUEZ

Trabajo de rodamientos
Trabajo de rodamientos Trabajo de rodamientos
Trabajo de rodamientos
PEDRO PABLO MARIN VELASQUEZ

Taller pi meta35_2
Taller pi meta35_2Taller pi meta35_2
Taller pi meta35_2
PEDRO PABLO MARIN VELASQUEZ

Presentacion desinfeccion del agua
Presentacion desinfeccion del aguaPresentacion desinfeccion del agua
Presentacion desinfeccion del agua
PEDRO PABLO MARIN VELASQUEZ

Ahorro y uso eficiente de energía. villahermosa
Ahorro y uso eficiente de energía. villahermosaAhorro y uso eficiente de energía. villahermosa
Ahorro y uso eficiente de energía. villahermosa
PEDRO PABLO MARIN VELASQUEZ

Taller de competencias laborales exposicion 1.pptx
Taller de competencias laborales   exposicion 1.pptxTaller de competencias laborales   exposicion 1.pptx
Taller de competencias laborales exposicion 1.pptx
PEDRO PABLO MARIN VELASQUEZ

Portada universidad cesar vallejo
Portada universidad cesar vallejoPortada universidad cesar vallejo
Portada universidad cesar vallejo
PEDRO PABLO MARIN VELASQUEZ

Distancias minimas de seguridad
Distancias minimas de seguridadDistancias minimas de seguridad
Distancias minimas de seguridad
PEDRO PABLO MARIN VELASQUEZ

Procesos de soldadura eléctricas
Procesos de soldadura eléctricasProcesos de soldadura eléctricas
Procesos de soldadura eléctricas
PEDRO PABLO MARIN VELASQUEZ

Norma e.030 2014 ds-003-2016-vivienda-rne
Norma e.030   2014 ds-003-2016-vivienda-rneNorma e.030   2014 ds-003-2016-vivienda-rne
Norma e.030 2014 ds-003-2016-vivienda-rne
PEDRO PABLO MARIN VELASQUEZ

Caratula indice y separadores
Caratula indice y separadoresCaratula indice y separadores
Caratula indice y separadores
PEDRO PABLO MARIN VELASQUEZ

Inf. topografia shirac
Inf. topografia shiracInf. topografia shirac
Inf. topografia shirac
PEDRO PABLO MARIN VELASQUEZ

Plano topografico lic lic
Plano topografico lic licPlano topografico lic lic
Plano topografico lic lic
PEDRO PABLO MARIN VELASQUEZ

Porton metalico
Porton metalicoPorton metalico
Plataforma detalles
Plataforma detallesPlataforma detalles
Plataforma detalles
PEDRO PABLO MARIN VELASQUEZ

Aislacion sismica tesis pealmave
Aislacion sismica tesis pealmaveAislacion sismica tesis pealmave
Aislacion sismica tesis pealmave
PEDRO PABLO MARIN VELASQUEZ

Hidrostatica
HidrostaticaHidrostatica

Más de PEDRO PABLO MARIN VELASQUEZ (19)

Industria cervecera
Industria cerveceraIndustria cervecera
Industria cervecera

0. pp0083 pnsr aspectos clave (10 nov 2017) (1)
0. pp0083 pnsr aspectos clave (10 nov 2017) (1)0. pp0083 pnsr aspectos clave (10 nov 2017) (1)
0. pp0083 pnsr aspectos clave (10 nov 2017) (1)

Trabajo de rodamientos
Trabajo de rodamientosTrabajo de rodamientos
Trabajo de rodamientos

Trabajo de rodamientos
Trabajo de rodamientos Trabajo de rodamientos
Trabajo de rodamientos

Taller pi meta35_2
Taller pi meta35_2Taller pi meta35_2
Taller pi meta35_2

Presentacion desinfeccion del agua
Presentacion desinfeccion del aguaPresentacion desinfeccion del agua
Presentacion desinfeccion del agua

Ahorro y uso eficiente de energía. villahermosa
Ahorro y uso eficiente de energía. villahermosaAhorro y uso eficiente de energía. villahermosa
Ahorro y uso eficiente de energía. villahermosa

Taller de competencias laborales exposicion 1.pptx
Taller de competencias laborales   exposicion 1.pptxTaller de competencias laborales   exposicion 1.pptx
Taller de competencias laborales exposicion 1.pptx

Portada universidad cesar vallejo
Portada universidad cesar vallejoPortada universidad cesar vallejo
Portada universidad cesar vallejo

Distancias minimas de seguridad
Distancias minimas de seguridadDistancias minimas de seguridad
Distancias minimas de seguridad

Procesos de soldadura eléctricas
Procesos de soldadura eléctricasProcesos de soldadura eléctricas
Procesos de soldadura eléctricas

Norma e.030 2014 ds-003-2016-vivienda-rne
Norma e.030   2014 ds-003-2016-vivienda-rneNorma e.030   2014 ds-003-2016-vivienda-rne
Norma e.030 2014 ds-003-2016-vivienda-rne

Caratula indice y separadores
Caratula indice y separadoresCaratula indice y separadores
Caratula indice y separadores

Inf. topografia shirac
Inf. topografia shiracInf. topografia shirac
Inf. topografia shirac

Plano topografico lic lic
Plano topografico lic licPlano topografico lic lic
Plano topografico lic lic

Porton metalico
Porton metalicoPorton metalico
Porton metalico

Plataforma detalles
Plataforma detallesPlataforma detalles
Plataforma detalles

Aislacion sismica tesis pealmave
Aislacion sismica tesis pealmaveAislacion sismica tesis pealmave
Aislacion sismica tesis pealmave

Hidrostatica
HidrostaticaHidrostatica
Hidrostatica


Último

MANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO
MANUAL DE PELETERIA y MANUAL DE PIEL Y CUEROMANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO
MANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO
evatiradobarrera

Lab 0 - Instalación Hidráulica (Completo).docx
Lab 0 - Instalación Hidráulica (Completo).docxLab 0 - Instalación Hidráulica (Completo).docx
Lab 0 - Instalación Hidráulica (Completo).docx
MarcosAntonioAduvire

BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDFBARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
Brbara57940

Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial ValenciaCatalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
AMADO SALVADOR

Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya PalmaPortfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Sonya Palma

comunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptxcomunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptx
RAPHAELENRIQUEVALERO

Sentencias de control (actividades en c++)
Sentencias de control (actividades en c++)Sentencias de control (actividades en c++)
Sentencias de control (actividades en c++)
MilagrosSalavarra1

manual_civilcad y uso de modulos cargados
manual_civilcad y uso de modulos cargadosmanual_civilcad y uso de modulos cargados
manual_civilcad y uso de modulos cargados
AlbertoGarcia461436

Agenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todosAgenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todos
LorenaPosada3

IFIA Petroleum Inspector Certification 2024.pptx
IFIA Petroleum Inspector Certification 2024.pptxIFIA Petroleum Inspector Certification 2024.pptx
IFIA Petroleum Inspector Certification 2024.pptx
IngBeto1

guia-para-el-diseno-de-parques-locales-accesibles-2023.pdf
guia-para-el-diseno-de-parques-locales-accesibles-2023.pdfguia-para-el-diseno-de-parques-locales-accesibles-2023.pdf
guia-para-el-diseno-de-parques-locales-accesibles-2023.pdf
RofoMG

ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIAACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
EmilyHumbria

Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdfPresentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Rubi Caballero pizarro

Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdf
Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdfPresentacion Proyecto Creativo Marketing Creativa Multicolor.pdf
Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdf
alancarranzavargas2

Proyecciones, vistas isométricas y en plano
Proyecciones, vistas isométricas y en planoProyecciones, vistas isométricas y en plano
Proyecciones, vistas isométricas y en plano
jordanodominguez

Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
AMADO SALVADOR

Álbum Collage de Fotos día del padre polaroid scrapbook pastel_20240611_040...
Álbum Collage de Fotos día del padre  polaroid scrapbook  pastel_20240611_040...Álbum Collage de Fotos día del padre  polaroid scrapbook  pastel_20240611_040...
Álbum Collage de Fotos día del padre polaroid scrapbook pastel_20240611_040...
Soleito

EXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptxEXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptx
raulvedia2

analisis_edificios de dos o mas plantas en hormigon armado
analisis_edificios de dos o mas plantas en hormigon armadoanalisis_edificios de dos o mas plantas en hormigon armado
analisis_edificios de dos o mas plantas en hormigon armado
Rodrigo Tipantasig

101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
b7fwtwtfxf


Último (20)

MANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO
MANUAL DE PELETERIA y MANUAL DE PIEL Y CUEROMANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO
MANUAL DE PELETERIA y MANUAL DE PIEL Y CUERO

Lab 0 - Instalación Hidráulica (Completo).docx
Lab 0 - Instalación Hidráulica (Completo).docxLab 0 - Instalación Hidráulica (Completo).docx
Lab 0 - Instalación Hidráulica (Completo).docx

BARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDFBARBARA PADILLA DETALLES ESTRUCTURALES.PDF
BARBARA PADILLA DETALLES ESTRUCTURALES.PDF

Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial ValenciaCatalogo General Cosmic Amado Salvador distribuidor oficial Valencia
Catalogo General Cosmic Amado Salvador distribuidor oficial Valencia

Portfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya PalmaPortfolio UX/UI & Branding Designer 2024 de Sonya Palma
Portfolio UX/UI & Branding Designer 2024 de Sonya Palma

comunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptxcomunicación persuasiva al cliente (1).pptx
comunicación persuasiva al cliente (1).pptx

Sentencias de control (actividades en c++)
Sentencias de control (actividades en c++)Sentencias de control (actividades en c++)
Sentencias de control (actividades en c++)

manual_civilcad y uso de modulos cargados
manual_civilcad y uso de modulos cargadosmanual_civilcad y uso de modulos cargados
manual_civilcad y uso de modulos cargados

Agenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todosAgenda Docente 2024 horizontal .pdf para todos
Agenda Docente 2024 horizontal .pdf para todos

IFIA Petroleum Inspector Certification 2024.pptx
IFIA Petroleum Inspector Certification 2024.pptxIFIA Petroleum Inspector Certification 2024.pptx
IFIA Petroleum Inspector Certification 2024.pptx

guia-para-el-diseno-de-parques-locales-accesibles-2023.pdf
guia-para-el-diseno-de-parques-locales-accesibles-2023.pdfguia-para-el-diseno-de-parques-locales-accesibles-2023.pdf
guia-para-el-diseno-de-parques-locales-accesibles-2023.pdf

ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIAACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA
ACT 1 DISEÑO: ECONOMIA NARANJA CONTADURIA

Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdfPresentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf
Presentación Proyecto libreta Creativo Doodle Rosa_20240615_180431_0000.pdf

Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdf
Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdfPresentacion Proyecto Creativo Marketing Creativa Multicolor.pdf
Presentacion Proyecto Creativo Marketing Creativa Multicolor.pdf

Proyecciones, vistas isométricas y en plano
Proyecciones, vistas isométricas y en planoProyecciones, vistas isométricas y en plano
Proyecciones, vistas isométricas y en plano

Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...
Catalogo Peronda: Pavimentos y Revestimientos Ceramicos de Calidad. Amado Sal...

Álbum Collage de Fotos día del padre polaroid scrapbook pastel_20240611_040...
Álbum Collage de Fotos día del padre  polaroid scrapbook  pastel_20240611_040...Álbum Collage de Fotos día del padre  polaroid scrapbook  pastel_20240611_040...
Álbum Collage de Fotos día del padre polaroid scrapbook pastel_20240611_040...

EXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptxEXPOSICION CLOROFILA INVESTIGACION .pptx
EXPOSICION CLOROFILA INVESTIGACION .pptx

analisis_edificios de dos o mas plantas en hormigon armado
analisis_edificios de dos o mas plantas en hormigon armadoanalisis_edificios de dos o mas plantas en hormigon armado
analisis_edificios de dos o mas plantas en hormigon armado

101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf
101 cosas que aprendí en la escuela de Arquitectura-arquinube.pdf


Exposición diseño de columnas (capi)

  • 1. DISEÑO DE COLUMNAS DE CONCRETO ARMADO Expositor: Ingº Félix G. Pérrigo Sarmiento Mgs. en Gestión Urbana Ambiental Docente Asociado Universidad Privada Antenor Orrego-Trujillo Docente Universidad Privada de Chiclayo Email: fperrigos@hotmail.com Cel. 949236724 – 044 581176
  • 2. INTRODUCCIÓN El proceso creativo mediante el cual se le da forma a un sistema estructural para que cumpla una función determinada con un grado de seguridad razonable y que en condiciones normales de servicio tenga un comportamiento adecuado. Es importante considerar ciertas restricciones que surgen de la interacción con otros aspectos del proyecto global; las limitaciones globales en cuanto al costo y tiempo de ejecución así como de satisfacer determinadas exigencias estéticas. Entonces, la solución al problema de diseño no puede obtenerse mediante un proceso matemático rígido, donde se aplique rutinariamente un determinado conjunto de reglas y formulas. Siendo la construcción y/o supervisión de proyectos de obras civiles parte del perfil profesional del ingeniero civil, el presente sistema de práctica aporta las competencias para que dicho profesional diseñe estructuras de CONCRETO en sus distintas aplicaciones y pueda predecir la forma de comportamiento.
  • 3. Es la construcción que no tiene dirección técnica en el diseño y construcción de la edificación, los muros absorben las limitadas cargas de la estructura, fabricación artesanal de la albañilería. Ventajas: -Gran capacidad de aislamiento acústico y térmico Desventajas: -Poca resistencia a las cargas laterales por sismo -Proceso de construcción es lento TIPOS DE ESTRUCTURAS EN EDIFICACIONES ALBAÑILERÍA SIMPLE O NO REFORZADA
  • 4. Es una estructura reforzada con confinamientos. Un conjunto de elementos con refuerzos horizontales y verticales, cuya función es la de transmitir las cargas al terreno de fundación. Los muros están enmarcados por columnas y vigas de refuerzo en sus cuatro lados Ventajas: -Alta resistencia al fuego. -Técnica más utilizada en el medio. -Fácil de conseguir la mano de obra. -Buenas propiedades térmicas y acústicas -Muy resistente a sismos pudiéndose construir hasta 3 pisos. Desventajas: - El espesor del muro quita área a los ambientes. -No se podrá realizar modificaciones futuras como vanos nuevos, etc. ALBAÑILERÍA CONFINADA
  • 5. Estructura reforzada con armadura de acero incorporada, de tal manera que ambos materiales actúan conjuntamente para resistir los esfuerzos. Ventajas -Alta resistencia al fuego. -No requiere encofrados. -Requiere poco mortero. Desventajas -Espesor del muro importante restando áreas a los ambientes. -Requiere mano de obra calificada -Requiere mayor control de obra ALBAÑILERÍA ARMADA
  • 6. ETAPAS EN EL DISEÑO DE ESTRUCTURAS DE CONCRETO ARMADO 5.405.00 5.10 5.10 5.00 PLANTA 1 2 3 4 5 6 1 2 3 4 5 6 3.10 m 3.10 m 3.10 m 3.50 m 6.00 m 6.10 m 5.00 m m 5.40 m m 5.10 m m 5.10 m m 5.00 m m ELEVACIÓN 3.10 m 3.10 m 3.10 m 3.50 m 6.00 m 6.10 m Pórtico (Dirección X) Pórtico (Dirección Y)
  • 8. II. INTRODUCCIÓN Una vez adaptado el tipo de Estructura, el paso siguiente es determinar las dimensiones aproximadas de los diferentes elementos de la Estructura. Las características físicas de estos elementos nos permitirá determinar los (Momentos de Inercia, Área, Rigideces, etc.) requeridos en el Análisis Estructural así como el Peso de la Estructura, importante para el Análisis Sísmico. I. ESTRUCTURACIÓN Es la parte más importante de un proyecto, mediante el cual se definirá el tipo de estructura que soportará el peso propio del Edificio, sobrecargas y probables secciones de sismo. El Análisis Estructural de los Pórticos deberá realizarse para cada tipo de carga por separado, antes de realizar cualquier combinación.
  • 9. III. PREDIMENSIONAMIENTO DE COLUMNAS (MÉTODO DEL ÁREA TRIBUTARIA ACUMULADA) 6.00 m 6.10 m 1 2 3 4 5 6 3.10 m 3.10 m 3.10 m 3.50 m 5.20 m 5.40 m 5.10 m 5.10 m 5.00 m Tipo 4 Tipo 3 Tipo 3 Tipo 3 Tipo 3 Tipo 4 Tipo 4 Tipo 3 Tipo 3 Tipo 3 Tipo 3 Tipo 4 6.00 6.10 1 2 3 4 5 6 C B A Tipo 1Tipo 1Tipo 1Tipo 1 Tipo 2 Tipo 2
  • 10. Los factores que afectan la dimensión bt de las columnas son: El Área Tributaria acumulada, Intensidad de las cargas, Ubicación de las Columnas, Longitud de las columnas, arrastramiento contra el desplazamiento lateral, cargas laterales, Rigidez de las vigas. El Área de la Columna correspondiente al Segundo y antepenúltimo piso de un Edificio, se puede calcular mediante la relación. Ag = Área de la sección transversal de la columna. Ag = K ATA K = Coeficiente que se obtiene de tabla. ATA = Área Tributaria acumulada del Piso Considerado Conociendo el Área, se puede determinar la dimensión t de la sección cuadrada de la columna. La dimensión t de las columnas intermedias se hallan por interpolación lineal; las del 1er piso por extrapolación lineal aumentando además de un 5% y las de los dos últimos pisos se tomará igual a la del antepenúltimo piso. Según norma A.CI b 0.4h b min = 0.25 m La tabla de Dimensionamiento de Columnas, considera además el hecho de uniformizar secciones, el cual es conveniente poner los efectos del encofrado.
  • 11. COEFICIENTE “K” PARA DETERMINAR EL ÁREA DE COLUMNA CUADRADA PARA DIFERENTES LUCES ENTRE EJES. PISO TIPO DE COLUMNA LUZ 1 2 3 4 ANTEPENÚLTIMO 4 8 6 0.0013 0.0011 0.0011 0.0025 0.0020 0.0017 0.0022 0.0016 0.0015 0.0040 0.0028 0.0023 SEGUNDO 4 8 6 0.0011 0.0012 0.0012 0.0014 0.0014 0.0014 0.0014 0.0014 0.0014 0.0021 0.0015 0.0015 COLUMNAS PÓRTICO 2 – 2 Analizando las longitudes, tomaremos para L = 6.10 m (la más desfavorable) COLUMNA TIPO AT(m 2 ) ATA(m 2 ) K Ag (cm2) SECCIÓN A – 2 3 15.60 46.8 0.0014 655.2 30 x 30 B – 2 1 31.46 94.4 0.0012 1132.8 35 x 35 C – 2 3 15.86 47.6 0.0014 666.4 30 x 30
  • 12. COLUMNAS PÓRTICO “B” “B” COLUMNA TIPO AT(m2) ATA (m2) K Ag (cm2) SECCIÓN B – 1 2 15.12 45.36 0.0014 635.04 30 x 30 B – 2 1 31.46 94.38 0.0012 1132.56 35 x 35 B – 3 1 31.76 95.28 0.0012 1143.36 35 x 35 B – 4 1 30.86 92.58 0.0012 1110.96 35 x 35 B – 5 1 30.55 91.56 0.0012 1099.98 35 x 35 B – 6 2 15.12 45.36 0.0014 635.04 30 x 30
  • 13. IV. PREDIMENSIONAMIENTO DE VIGAS El dimensionamiento de un viga debe ser tal que aparte de cumplir con los requisitos de Resistencia bajo el sistema de cargas en consideración elimine o disminuya los efectos secundarios de la interacción viga – columna o viga muro. Para ello hay que tomar en cuenta la relación de Rigideces entre los elementos. Otros aspectos importantes que debe tenerse en cuenta al dimensionar mi elemento es lo referente al Económico y Arquitectónico. El usar secciones de menor altura demanda siempre mayor cuantía de acero. Igualmente los cambios bruscos de sección malogran la vista arquitectónica del conjunto y dificulta el proceso constructivo. Mu = C WuAL2 …..(1) Mu = Momento Flector último en un sección cualquiera Wu = carga última uniformemente repartida por unidad de área A = Ancho Tributario L = Luz libre C = coeficiente, depende de la ubicación sección y de la restricción en los apoyos. Mu = f’cbd2 w (1 – 0.59w) ……(2) M = Momento resistente Último de Diseño = Factor de Reducción = 0.9 (Flexión) Igualando (1) y (2) d = L 0.59w)(1cbwf'c AWu w = c'f Pfy
  • 14. USOS Departamento s y oficinas Garajes y Tiendas Depósitos Sobrecarga 250 500 1000 Altura total h L’/11 L’/10 L’/8 h = 11 L' b = 2 h ENTREPISO VIGA L L’ h = L’/11 b = h/2 Sección b x h 1º AB 6.00 5.70 0.518 0.259 30 x 55 BC 6.10 5.80 0.527 0.264 30 x 55 2º AB 6.00 5.70 0.518 0.259 30 x 55 BC 6.10 5.80 0.527 0.264 30 x 55 3º AB 6.00 5.70 0.518 0.259 30 x 55 BC 6.10 5.80 0.527 0.264 30 x 55 4º AB 6.00 5.70 0.518 0.259 30 x 55 BC 6.10 5.80 0.527 0.264 30 x 55 0.3h b 0.75 h b min = 0.25 b prom = 0.5h Suponiendo C = 14 f’c = 280 kg/cm2 P = 0.0028 h = 1.1d b=A/20 W = 0.042 b = 1/20 del Ancho Tributario L’ = Luz Libre
  • 15. V. METRADO DE CARGAS Con las dimensiones de los elementos determinaremos el peso propio y luego determinaremos las diferentes cargas. 3.00 m 3.00 m 3.00 m 3.50 m 6.00 m 6.10 m 30 x 30 30 x 30 30 x 30 30 x 35 30 x 30 30 x 30 30 x 30 30 x 35 25 x 40 25 x 35 25 x 45 25 x 45 25 x 45 25 x 45 25 x 45 25 x 45 30 x 30 30 x 30 30 x 30 30 x 35 25 x 45 25 x 45 25 x 45 40 x 35 40 x 35 40 x 35 40 x 35 25 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 35 x 35 30 x 30 30 x 30 30 x 30 30 x 35 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 WD WL 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 WE 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 E4 E3 E2 E1 DIMENSIONES CARGAS
  • 16. WD’ 2’1’ 3’ 4’ 5’ 8’7’ 9’ 10’ 11’ 6’ 12’ 14’13’ 15’ 16’ 17’ 18’ 20’19’ 21’ 22’ 23’ 24’ 26’25’ 27’ 28’ 29’ 30’ 2’1’ 3’ 4’ 5’ 8’7’ 9’ 10’ 11’ 6’ 12’ 14’13’ 15’ 16’ 17’ 18’ 20’19’ 21’ 22’ 23’ 24’ WL’ 2’1’ 3’ 4’ 5’ 8’7’ 9’ 10’ 11’ 6’ 12’ 14’13’ 15’ 16’ 17’ 18’ 20’19’ 21’ 22’ 23’ 24’ 26’25’ 27’ 28’ 29’ 30’ E’ E’4 E’3 E’2 E’1 2’1’ 3’ 4’ 5’ 8’7’ 9’ 10’ 11’ 6’ 12’ 14’13’ 15’ 16’ 17’ 18’ 20’19’ 21’ 22’ 23’ 24’ 26’25’ 27’ 28’ 29’ 30’
  • 17. VI. ANÁLISIS ESTRUCTURAL Se realizaran previamente idealizaciones de cómo están conectadas y apoyadas las diferentes elementos entre si, creando, modelos matemáticos que simulen el comportamiento del elemento en la realidad. El análisis estructural se hará separadamente por carga muerta, carga viva y sismo para luego realizar los combinaciones de carga de tal forma que tengamos los máximos momentos, fuerzas cortantes que actúan en cada uno de los elementos para su posterior diseño. VII. DISEÑO Obtenidos los diferentes efectos actuantes en la estructura o esfuerzos internos de los elementos para las diferentes combinaciones de cargas se procederá de su diseño, es decir determinar el ara de acero de cada elemento, así como verificar su comportamiento en cuanto así deformaciones que están dentro de los límites permisibles
  • 18. VIII. PLANOS Las diferentes etapas realizadas, permitan plasmarlas a través de planos, los mismos que podrán ser elaborados con el apoyo de Programas AUTOCAD, ARCHICAD, etc. Los planos de un proyecto estructural deberán continuar toda la información necesaria sobre las cargas exteriores, dimensionamiento, especificaciones técnicas, áreas de acero de los diferentes elementos estructural. Deberán elaborase los diferentes planos de arquitectura, estructuras, instalaciones sanitarias, instalaciones eléctricas, etc. IX. CONSTRUCCIÓN Es la etapa donde se lleva a la realidad lo que se ha diseñado y plasmado en los planos, es decir la construcción de la estructura proyectada Antes de iniciar la obra es conveniente que el contratista y el supervisor revisen detenidamente los planos
  • 19. 3 Nº 9 h = 50 cm b = 30 cm A’S AS 3 Nº 9 d’ a = c Cc = 0.85f’cab A’sf’s 0.85f’c ECU = 0.003 AS = f’y ANÁLISIS DE UNA COLUMNA SUJETA A FALLA BALANCEADA Problema: Calcular la carga nominal balanceada Pnb y la correspondiente excentricidad es para la conducción balanceada. d´= 4+0.95+ (2.86/2)= 6.38cm As = 3 ф N°9 = 3 x 6.41 = 19.23 cm2 d =50 – 6.38 = 43.62 cm
  • 20. Cb = D → cc = 25.66cm → ab = β1 Cb → a3 = 0.85x25.66 0.003 0.003 + 0.0021 ab = 21.81c m ’S = Cb - d´ → ’S = ( 25.66 - 6.38 ) = 0.00223 > y 0.003 Cb 25.66 Pub = 0.85 f´cabb + A´S fY - AS fY Pub = 0.85 X 0.28 X 21.81 X 30 = 155.7 Tn MUb= 0.85 F´C abb (h/2 – ab/2) + A´S F´Y (h/2 – d´) + AS FY (d – h/2) MUb= 0.85 x 0.28 x 21.01 x 30 (0.25 – 0.22/2) + 19.23 x 4.2 x (0.25 – 0.00632) + 19.23 x 4.2 (0.436 – 0.25) MUb= 21.80 + 15.04 + 15.02 = 51.86 Tn – m eb= MUb/ PUb → eb= 51.86 Tn- m/155.7 Tn = 0.333 = 33.3 cm
  • 21. ANÁLISIS DE UNA COLUMNA POR FALLA DE TENSIÓN ACERO EN COMPRESIÓN ESTA EN FLUENCIA Problema Evaluar la resistencia nominal de carga axial de la sección que se muestra, si la carga actúa en una excentricidad e=35.6cm 3 Nº 9 h = 50 cm b = 30 cm A’S AS 3 Nº 9 f´c = 280 kg/cm2 ; fy= 4200 kg/cm2 d = 43.62 d´= 6.38 cm AS = A´S = 3 X 6.41 = 19.23 cm2 Para la condición balanceada Lb = 33.3 cm e > eb ; Falla por Tensión Ρ = Ρ´ = AS / bd = 19.63 /(30 x 43.62)= 0.0147 1 – (e´/d) = 1 – (54.22/43.62) = 0.0147 1 – (d´/ d) = 1 – (6.38/43.62) = 0.8537 m = fy/ 0.85 f´c → m = 4200/(0.85/280) = 17.65 e´ = e + (d – (h/2)) e´ = 35.60 + (3.62 – (50/2)) = 54.32 cm Pn = 0.85 X 0.28 X 30 X 43.62 (- 0.0243 + (-0.242)2 + 2 X 17.65 X 0.0147 X 0.8537 ) a = Pu / 0.85 f´cb = 144.98 / (0.85x 0.28 x 30) = 20.31 → c = a/B1 = 20.31/0.85 → C = 23.89 cm f´s = 0.003 Es(c – d´)/c = 0.003 x 106 ((23.89 – 6.38)/23.89) = 4397.5 kg/cm2 f´s = fy → f´s = fy = 4200 kg/cm2 acero en compresión esta en fluencia. Pn= 144.98 Tn → e = 35.6 cm
  • 22. ANÁLISIS DE UNA COLUMNA CONTROLADA POR FALLA DE TENSIÓN, ACERO EN COMPRESIÓN NO ESTÁ EN FLUENCIA Problema Una columna corta que se muestra esta sujeta a una excentricidad de carga e = 40.5 cm. Calcular la resistencia nominal de carga axial PU y la resistencia de momento MU de M la sección 3 Nº 9 3 Nº 9 h = 50 cm b = 30 cm Para la condición balanceada: Cb = 33.3 cm Cb = 25.66 cm Si e > eb. Falla por fluencia inicial del acero en Tensión Posiblemente el acero en compresión no está en fluencia → Usamos el método iterativo para el cálculo de de Pu. Asimismo un valor menor de c , tanteamos c = 20 cm ; a = 0.85 x 20 = 17 cm f´s = E1 x 0.003 ((c – d )/c) → f´s = 2 x 106 x 0.003 ((20 – 6.38)/20) = 4080kg/cm2 Pu= 0.85 x 0.28 x 17 x 30 x 19.23 x 4.08 – 4.08 – 19.23 x 4.2 = 119.07 Tn Pu= 0.85 f´cab ((h/2) – (a/2)) + A´s F´s ((h/2)– d´) + As fy (d – (h/2)) Pu = 0.85 x 0.28 x 17 x 30 X ((50/2) – (0.17/2)) + 19.23 X 4.08 ((50/2) – 0.0638) + 19.24 X 4.2 (0.436 – 0.24) Pu = 49.66 Tn – m
  • 23. e = MU / PU = 49.66 / 119.07 = 0.405 C ; debe ser algo mayor de 20 cm Tanteando e = 21 cm ; a = 17.85 cm f´S = 4177 kg/cm2 Pu = 127.45 + 80.32 – 80.77 = 127 Tn e = Mn / Pn= 0.397 < 0.405; LUEGO C DEBE SER ALGO MENOR Mn = 20.49 + 14.96 + 15.02 = 50.47 Tn – m Tanteamos e = 20.5 cm a = 17.425 f´s= 4132.68 kg/cm2 Pu = 124.41 + 79.46 – 80.77 = 123.1 Tn Mn = 20.26 + 14.80 + 15.02 = 50.08 Tn – m e = Mn / Pn= 0.397 < 0.405; LUEGO C DEBE SER ALGO MENOR
  • 24. CONSTRUCCIÓN DE UNA CURVA DE INTERACCIÓN h = 0.50 b = 0.30 0.05 a ECU = 0.003 T 0.05 0.20 0.20 AS1 = 20.28 cm2 AS2 = 20.28 cm2 Yc = t/2 – a/2 = 25 – a/2 a/2 AS = 10.14 cm2 CC = 0.85 F´cab = 0.85 x 0.21 x 30 x a = 5.36 Tn ´y = fy/ = 4200/2x106 = 0.0021 ; s ≥ y fs= fy = 4200 kg/cm2 fs= 1 E = 2 x106 (kg/cm2) fs= 2x 103 Es (Tn/cm2) PUNTO 1 (COMPRESION CONCÉNTRICA) P = 480 M = 0 M = 0 P = 0.85 btf´c+ Astfy= 0.85 x 30 x 50 x 0.21 + 50.7 = 480.7 Tn P1 (0, 480.7) PUNTO 1 M = 0 (por definición) P´1 = - 212.9 P´1 (0, 212.9) P = AST (fY) – 50.7 (-4.2) = - 212.9 Tn M = 0
  • 25. PUNTO 2 (CONDICION BALANCEADA) a = P , C a = 22.5 cm ECU = 0.003 d = 0.45 Cb Ey = Esy = 0.002 Cb/0.003= 0.45/(0.003 + 0.0021) Cb = 26.5 cm YC = 25 – (22.5/2) = 13.75 cm 13.8 13 Es FUERZA (Tn) MOMENTO (T - m) CC = 5.36 X 22.5 = 120.6 16.6 0.0024 20.28 X 4.2 = 85.2 17.0 0.00011 10.14 X .34= 3.4 0.0 -0.0021 20.28 X 4.2 = -85.2 17.0 P = 124.0 Tn 50.6 T - m P2(50.6 , 124)
  • 26. DISEÑO DE COLUMNAS A FLEXO COMPRESIÓN BIAXIAL Se presenta cuando una columna esta sometida a una carga con doble excentricidad. Falla por compresión. Esfuerzo de compresión en el punto ( a ) : f´c = Pu + Pu ex + Puey ACc ... Wx-x Wy-y Donde : Wx-x y Wy-y, son los módulos resistentes en los ejes considerados: Se sabe que: W x-x = bh2 = Puey = Arx 6 6 W y-y = bh2 = Puey = Ary 6 6
  • 27. Reemplazando en la expresión del refuerzo: fc = ( 1 + ex + ey ) ---------------- 1 rx ry Del mismo modo se pueden hallar las expresiones del esfuerzo en a) , b) , c) . En a: fc = Pux ( 1 + ex )AC rx En b: fc = Puy ( 1 + ey )AC ry En c: fc = P0 AC De (1, (2), (3) Y (4) obtenemos P´0 = ( 1 + ex + ey ) P´0 = ( 1 + ex ) P´0 = ( 1 + ey )PU rx ry Pux rx Puy ry Sumando miembro a miembro estas expresiones y dividiendo el resultado entre P0 obtenemos, la Ecuación de Bresler 1 = 1 + 1 - 1 Pu Pux Puy P0 ……….. 2 ……….. 3 ……….. 4
  • 28. DISEÑO BIAXIAL SEGÚN LA NORMA PERUANA Considera la ecuación planteada por Bresler 1 1 + 1 - 1 Pu фPux фPuy фP0 Pu = Resistencia última en flexión biaxial фPux = Resistencia a diseño para la misma columna bajo la acción de momento en X(ey = 0) фPuy = Resistencia a diseño para la misma columna bajo la acción de momento en Y(ex = 0) фP0 = Resistencia a diseño para la misma columna bajo la acción de carga axial ex= ey= 0) DISEÑO DE COLUMNAS A FLEXO – COMPRESIÓN UNIAXIAL b t d d' e' As A’s TS CC CS a P’UP’U + P’b = Carga en el estado balanceado e'b = Excentricidad en el estado balanceado
  • 29. Por equilibrio Σ FH = 0 P’b = 0.85 f’cabb + A’sfy - Asfy ………………………….. (1) Tomando momentos respecto a la armadura As, encontramos la expresión de : e'b ………………………….. (2) Lo que nos permite saber si la falla es por compresión a tracción. Si: e' < e’b Falla por compresión. e' > e’b Falla por tracción. En igual forma. Si: P’U > P’b Falla por compresión. P’U < P’b Falla por tracción ……………………….. (3) Kud = a/K1 u ’s Pb = ф P´b ф = 0.75 (columnas zunchadas) Pu = ф P´u ф = 0.70 (columnas estribadas) ´s> donde ´s= (a/k1 – d´) (0.003/(a/k1))
  • 30. Cuando la falla es por compresión y As = A´s el valor de P´u CONSTRUCCION DE UNA CURVA DE INTERACCION Procedimiento.- Consiste en suponer, activamente un valor de c (distancia del eje neutro a la fibra más alejada (comprimida), con el valor de c y el valor de cu= 0.003, para la deformación unitaria en la fibra más comprimida de la sección. Se calcula las deformaciones unitarias en c/u de las barras de refuerzo; pudiendo calcularse a continuación los esfuerzos en cada uno de las barras y por consiguiente tener las fuerzas. La fuerza total en el concreto puede calcularse, mediante las expresiones: Cc = 0.85 ab Yc = - Donde: a = 1c Una vez que se tiene todas las fuerzas parciales internas y sus respectivos puntos de aplicación, se calcula la resultante de las fuerzas y de los momentos , respectivamente se toma los momentos respecto al centroide plástico, que en este caso coincide con el centro geométrico, por tratarse de una sección geométricamente reforzada simétricamente. Los valores de , definen la ubicación de un punto de la curva de interacción repitiendo los cálculos para un número suficiente de puntos puede construirse la curva en forma muy precisa.
  • 31. CONSTRUCCION DE UNA CURVA INTERACCION Construir una curva de interacción para una sección rectangular de 30 x 50, reforzada con 10 Ø 1”, distribuidos como se indica en la figura; f’c = 210 kg/cm2 ; fy = 4200 kg/cm2 ; A Ø 1” = 5.07cm2 . h = 0.50 b = 0.30 0.05 a ECU = 0.003 T 0.05 0.20 0.20 AS1 = 20.28 cm2 AS2 = 20.28 cm2 Yc = t/2 – a/2 = 25 – a/2 AS = 10.14 cm2 c cc Cc = 0.85 x f’c x ab = 0.85 x 0.21 x 30 ; a = 5.36 Ton. f’ = = = 0.021 ; s ≥ y → fs = fy = 4200 Kg/cm2 fs = sE = 2x106 s (Kg/cm2 ) → fs = 2x103 s (Tn/cm2 )
  • 32. Punto 1: (COMPRESIÓN CONCÉNTRICA) M = 0 P = 0.85 b t f’c + Astfy = 0.85 x 30 x 50 x 0.21 + 50.7 x 4.2 = 480.7 Tn. P1 = 480.7 Tn. M = 0 P1 (0, 480.7) Punto 1’: (TRACCIÓN CONCÉNTRICA) M = 0 (Por Definición) P = Ast(-fy) = 50.7 x (-4.2)= -212.9Tn P’1 = -212.9 Tn M = 0 P1 (0, -212.9) = → Cb = 26.5cm ; a = 22.5cm Yc = 25 - = 13.75cm≈ 13.8≈13 Cb 0.003 S1 S2 d = 45 cm y = S3 = 0.0021 y Punto 2: (CONDICIÓN BALANCEADA)
  • 33. Es Fuerza (Tn) M (T-m) Cc = 5.36 x 22.5 = 120.6 16.6 0.0024 20.28 x 4.2 = 85.2 17.0 0.00017 10.14 x 0.34 = 3.4 0.0 -0.0021 20.28 x 4.2 = -85.2 17.0 P = 124.0 Tn 50.6 T-m P3 (50.6, 124) Punto 3: Punto cercano a Mo c = d/5 = 45/5 = 9 cm ; a = β1e = 7.5 cm ; Yc = 21.175 = 21.2 cm Es Fuerza (Tn) M (T-m) Cc = 5.36 x 7.65 = 41.0 8.7 0.0013 20.28 x 2.6 = 52.7 10.5 -0.005 -10.14 x 4.2 = -42.6 0.0 -0.0021 -20.28 x 4.2 = -85.2 17.0 P = -34.1 Tn 36.2 T-m P3 (36.2, -34.1)
  • 34. Punto 4: c = 15 cm ; a = 12.75 cm ; Yc = 18.6 Es Fuerza (Tn) M (T-m) Cc = 5.36 x 12.75 = 68.3 8.7 0.0013 20.28 x 4.0 = 81.1 10.5 -0.005 -10.14 x 4.0 = -40.6 0.0 -0.0021 -20.28 x 4.2 = -85.2 17.0 P = 23.6 Tn 45.9 T-m P4 (45.9, 23.6) Punto 5: c = 20 cm ; a = 17.0 cm ; Yc = 16.5 = 0.165 m Es Fuerza (Tn) M (T-m) Cc = 5.36 x 17.0 = 91.1 15.0 0.0023 20.28 x 4.2 = 85.2 17.0 0.00075 -10.14 x 1.5 = -15.2 0.0 -0.0038 -20.28 x 4.2 = -85.2 17.0 P = 75.9 Tn 49.0
  • 35. Punto 6: c = 30 cm ; a = 32.3 cm ; Yc = 0.089 m Es Fuerza (Tn) M (T-m) Cc = 5.36 x 32.3 = 173.1 15.3 0.0026 20.28 x 4.2 = 85.2 17.0 0.0010 10.14 x 2.0 = 20.3 0.0 -0.0000 20.28 x -1.1 = -22.3 4.5 P = 254.3 Tn 36.8 T-m P6 (36.8, 254.3) Punto 7: c = 50 cm ; a = 42.5 cm ; Yc = 0.038 m Es Fuerza (Tn) M (T-m) Cc = 5.36 x 42.5 = 227.8 8.7 0.0027 20.28 x 4.2 = 85.2 17.0 0.0015 10.14 x 3.0 = 30.4 0.0 0.0002 20.28 x 0.6 = 12.2 -2.4 P = 355.6 Tn 23.3 T-m P7 (23.3, 355.6)
  • 36. GRAFICO DETERMINACION DE K 1) Miembros a Compresión Arriostrados. K = 0.7 + 0.05 ( A + B) ≤ 1.0 ….. (3) K = 0.85 + 0.05 min ≤ 1.0 ….. (4) Se toma el valor menor = …… (5) Donde : lu : luz entre apoyos ln: luz libre de la viga min : es el menor de 2 valores
  • 37. 1) Miembros a Compresión No Arriostrados Restringidos en cada extremo Para: m<2 → K =(20 - m) ….. (6) 20 m = Para: m>2 → K = 0.9 ….. (7) 1) Miembros a Compresión No Arriostrados Articulado en un extremo K = 2.0 + 0.3 Donde : es el valor en el extremo restringido El radio de giro: r = r = 0.30h para secciones rectangulares r = 0.25h para secciones circulares Si Klu/r, es mayor que el obtenido en las ecuaciones (1) y (2) son recomendados dos métodos de estabilidad: 1. El método de magnificación de momento: Mc = δM2 = δbM2b +δsM2s …… (8)
  • 38. Las cargas laterales tienden a aumentar o magnificar más los momentos que las cargas de gravedad. Para tomar esto en cuenta, se tiene: δb : Factor de magnificación para el momento predominante de carga de gravedad actorado M2b. M2b : Se define como el momento mayor en el extremo, debido a cargas que no producen desplazamiento lateral apreciable, esto es solo momentos de cargas de gravedad. δs : Factor de magnificación para el momento mayor M2s en el extremo, debido a las cargas que produce apreciable desplazamiento lateral, tales como el sismo o el viento. En el caso de pórticos arriostrados contra desplazamientos laterales, como arriostrados con menos de corte; el momento total actuante en la columna es considerado: M2b y δs= 0. Normalmente si la deflexión lateral del edificio es menor que ln/1500, el pórtico se considera como un pórtico arriostrado. Análisis de Segundo Orden: Deberá usarse si Klu/r > 100 Es de destacar que todas las columnas deben ser diseñadas para una excentricidad de (1.5 + 0.03h) en cm.
  • 39. METODO DE MAGNIFICACION DE MOMENTO δb = ≥ 1.0 ……. (9) δS = ≥ 1.0 ……. (10) Donde: Pc = Carga de pandeo de Euler = 2 Sumación para todas las columnas en un piso Cm = Factor relativo Cm = 0.6 + ≥ 0.4 ……. (11) Donde: M1 ≤ M2 > 0, para simple curvatura Cm = 1.0, para otras condiciones
  • 40. Si los cálculos muestran que esencialmente no hay momentos en ambos extremos de la columna, puede considerarse: M1 /M2 = 1 Además: EI = ……. (12) Para miembros ligeramente reforzados: ρ ≤ 3% EI = Donde: = = ≤ 1.0
  • 41. PROCEDIMIENTO DEL CÁLCULO EN DISEÑO DE COLUMNAS ESBELTAS 1. Determinar si el pórtico tiene un desplazamiento lateral apreciable. Si es apreciable usar: δby δs. En caso contrario usar: δb Asumir una sección y calcular la excentricidad usando el mayor de los momentos en los extremos y verificar si es mayor que el mínimo permisible de excentricidad, esto es: M2 ≥ (1.5 + 0.03h) en cm. P Si la excentricidad dada es menor que el mínimo especificado usar el valor mínimo. 2. Calcular: δAy δB Calcular Klu/r, y determine si la columna es corta o larga. Si es esbelta Klu/r < 100, usar el método de magnificación de momento. Usando el valor calculado de Mc, calcular la excentricidad equivalente a su usado en el diseño como una columna corta. Si Klu/r > 100, realizar un análisis de segunda orden equivalente. 3. Diseñar la columna no esbelta. CALCULO DEL MOMENTO AMPLIFICADO Las columnas deben diseñarse utilizando la carga axial de diseño y un momento amplificado definido por la siguiente ecuación: Mc = δM2; donde: Mc es el Momento flexionante mayor de diseño último de las columnas y δ es el factor de amplificación de momentos y su valor es igual. δ = ; Pc =
  • 42. El producto EI, puede considerarse conservadoramente como: EI = Siendo: Ec : Módulo de elasticidad del concreto Ig: Momento de inercia de la sección total del concreto con respecto a su eje central, despreciando el refuerzo : Relación entre el momento máximo debido a la carga muerta de diseño y el momento máximo debido a la carga total de diseño Pc : Carga crítica Pu : Carga axial de diseño de una columna Cm : Factor que relaciona el diagrama real de momento a un diagrama de momento uniforme. Su valor para columnas no arriostradas contra el desplazamiento lateral es igual a 1.0 Φ : Factor de reducción de capacidad = 0.70 CALCULO DE LA RIGIDEZ A LA FLEXION (EI): EC = 15000 ; Ig = bh3 /12 Posibilidad I y Dirección y-y Posibilidad I y Dirección x-x Columna: ……… βd = Columna: …. βd = 3Columna …….. βd = Columna ……… βd = Columna: ………. βd =
  • 43. Posibilidad II y Dirección x-x y la Posibilidad III y Dirección y-y y el ACI en sus comentarios, da para cargas no sostenidas (SISMO) un valor de βl = 0 βd EI x 10 ⁴ (T-cm2) βd EI x 10 ⁴ (T-cm2) βd EI x 10 ⁴ (T-cm2) DIRECCION y-y DIRECCION x-x POSIBILIDAD III COLUMNA Ec (T/cm2) Ig x 10 ⁴ (cm ⁴ ) POSIBILIDAD I POSIBILIDAD II CALCULO DE Mc M ₂ Mc M ₂ Mc M ₂ Mc M ₂ Mc M ₂ Mc M ₂ Mc M ₂ Mc PuL ₂POSIBILIDAD II PuL ₃ Nota: Los momentos M₂ en los extremos de las columnas son tomados en las caras de las vigas correspondiente PuL ₄ PuL ₅ PuL ₆ COLUMNA DIRECCION POSIBILIDAD IIIPOSIBILIDAD I PuL PuL ₁
  • 44. DISEÑO DE LA FUERZA LONGITUDINAL 2.1 Excentricidad (e) •Dirección y-y ey = Mcx/Pu •Dirección x-x ex = Mcy/Pu •Excentricidad mínima emin = 0.1t Cuando la excentricidad calculada sea menor que la mínima se usará esta última. ey ex ey ex ey ex ey ex ey ex ey ex ey ex PuL ₆ Nota: Los valores de ey y ex, están en cm. COLUMNA POSIBILIDAD I POSIBILIDAD II POSIBILIDAD III PuL PuL ₁ PuL ₂ PuL ₃ PuL ₄ PuL ₅
  • 45. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. Dir. Princ. Dir. Sec. e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t e/t PuL ₅ K K POSIBILIDAD III PuL ₂ K POSIBILIDAD II PuL ₃ PuL ₄ K K PuL COLUMNA K POSIBILIDAD I PuL ₁ K 2.2 Valores de “K” y “e/t” (e/t) min = 0.10 P’u (Tn) 2.3 Valores de “g” gt = t – 2 (rec + Φest + Φ/2) Usando estribos Φ 3/8 y para barra longitudinal Φ 1” gt = t – 2 (4 + 0.953 + 2.54/2) = t – 12.45 g = (t – 12.45)/t
  • 46. Columna K lu Posibilidad I Posibilidad II Posibilidad III EIx104 T-Cm2 Pc (Tn) EIx104 T-Cm2 Pc (Tn) EIx104 T-Cm2 Pc (Tn) DIRECCIÓN y-y DIRECCIÓN x-x C-3 Cálculo del Factor de Amplificación El ACI especifica que para pórticos no arriostrados contra desplazamiento lateral, el valor de , se calculará para el piso total. Suponiendo que todas las columnas están cargadas. Posibilidad I, y dirección y-y Posibilidad I y dirección x-x Pc = Pc = Posibilidad II y dirección y-y Posibilidad II y dirección x-x Pc = Ø∑Pc = Posibilidad III y dirección y-y Posibilidad III y dirección x-x Pc = Pc =
  • 47. Colu mna Dire cció n Pc Posib I Pc Posib II Pc Posib III Posib I Posib II Posib III PuL PuL1 PuL2 PuL3 PuL4 PuL5 PuL Pu Pu Pu Pu Pu Pu Pu 2-2 2-2 2-2 2-2 B-B B-B B-B B-B ** C.4 Calculo de Mc d. RESUMEN DE MOMENTOS Y CARGAS AXIALES QUE SE USARÁN EN EL DISEÑO Column Posibilidad I Posibilidad II Posibilidad III Dir y-y Dir x-x Pu Dir y-y Dir x-x Pu Dir y-y Dir x-x Pu Dir y-y Dir x-x Pu Dir y-y Dir x-x Pu Dir y-y Dir x-x Pu Nota: Los momentos están Tn - m y las cargas Tn
  • 48. DETERMINACIÓN DE LAS COMBINACIONES MÁS DESFAVORABLES Posibilidad entrando en gráficos Nº1…. De la publicación SP-MA del ACI, con correspondientes valores de “K” y “e/t”, se obtienen las cuantías (verificar con la mínima) Posibilidad II y Posibilidad III. Se diseñarán las columnas como miembros en flexibilidad y debe estudiarse la combinación más representativa, en excentricidades en ambas direcciones. 2.5 Estudio de la Posibilidad. Combinación Columna Dirección Principal Dirección Secundaria e/t Ptm lb/t Tipo falla e/t Ptm lb/t Tipo falla Tipo De falla: e/t < lb/t  Falla por compresión (c) e/t > lb/t  Falla por tracción (T)
  • 49. 2.6 Flexo – Compresión Biaxial Para el edificio de columnas se va a utilizar un método aproximado relaciona la resistencia de una columna con flexión biaxial a las resistencias de la misma columna para carga concéntrica y para flexión universal respecto c/u de los ejes, principales de la sección, mediante la siguiente fórmula de interacción: Donde Pux = carga de rotura con excentricidad ex solamente Puy = carga de rotura con excentricidad ey solamente Po = carga de rotura para excentricidades nulas Pu = carga de rotura con excentricidades ex y ey Esta ecuación empírica da resultados satisfactorios para Pu > 0.10 Po Además: Pux = Kuxf´cbt Puy = Kuyf´cbt Po = (0.85 f´cbt + Astfy) Donde: Ast = t .bt Columna t (asumido) tm Dirección Principal Dirección Secundaria g e/t Kux Pux δ e/t Kuy Puy Columna t (asumido) tm Dirección Principal Dirección Secundaria g e/t Kux Pux δ e/t Kuy Puy
  • 50. Verificación de Pu 0.10 Po y Pu Pu ut Columna 1/Pux 1/Puy 1/Po Pu 0.10Po Puat (Tn) ÁREAS DE ACERO Columna b x t cm x cm t Ast (cm2) Refuerzo Longitudinal f. Diseño de Refuerzo Transversal f.1 Requerimiento de Estribos Estructurales En columnas, el esfuerzo cortante permisible (Vc) es: cfAgNuVc ´´)/007.01(5.0 AgNucfVc /0285.01´9.0 Siendo Nu = carga axial de Diseño Normal a la sección transversal. Ag = Área total de la sección Columna ….. Posibilidad ……. Combinaciones…… n is l MM Vu bxd V Vu u
  • 51. Si Vc > Vu; entonces no se requieren estribos estructuras. Diseña la siguiente columna Posibilidad I 1.5 D + 1.8 LSent. Principal 1.5 D + 1.8 LSent. Secundario f´c = 210 Kg/cm2 fy = 4200 Kg/cm2 Sección 40 x 40 Mu = 6.0 Tn – m Pu = 46.9 + 12.4 = 59.3 Tn. Columna arriostrada contra desplaz. lateral Considere 60.0 t eb 2.40 m 3.10 m 7.8 M2 = 6.0 M1 7.8
  • 52. 1. Evaluación del efecto de esbeltez 28.0 92.23 88.6 vig col A K K Y 57.0 92.23 76.13 vig col B K K Y En fallas de planeamiento K = 0.66 Longitud efectiva Klu = 0.66 x 2.40 = 1.58 m Radio de Giro: r = 0.3 t = 0.3 x 0.40 = 0.12 Esbeltez 2.13 12.0 58.1 r Klu Límite de Esbeltez : 2.1346 6 )6( 1234 12 34 2 1 M M No hay problemas de esbeltez 83.13 L I K K= 10.09 K= 10.09 K= 13.83 K= 13.83 K= 6.88 A B
  • 53. 2. Tipo de falla m Pu Mu e 101.0 3.59 00.6 Relación 40.025.0 40.0 101.0 t e F. Compresión. 3. Cálculo del Área de Acero cbtf Pu Ku ´  176.0 404021.0 3.59 xx Ku 044.025.0176.0 x t e Kux 675.0 40 1340 g Considerando el refuerzo distribuido en las 4 casos encontramos en tabla SP 17A que la cuantía ρ = 0.00, luego se usará ρmin = 0.01. As = 0.01 x 40 x 40 = 16 cm2 4. Cálculo de la carga resistente. 01.0lt  cf fy m ´85.0 = 52.23 21085.0 4200 x Con refuerzo en 4 casas tiene ρtm = 0.01 x 23.52 = 0.235 Con g = 0.6  K = 0.370 g = 0.7  K = 0.380 Para ρ = 0.675  K = 0.3775 Luego la carga resistente será = Pu = Kuf´cbt Pu = 0.3775 x 0.21 x 40 x 40 = 126.8 Tn.
  • 54. POSIBILIDAD II: 1.5 D + 1.8 L Sent. Principal 1.25 (D + L + S) Sent Secundario 1. Sentido Principal Momentos últimos  M1 = 0.60 Tn-n M2 = 6.0 Tn-n 1.2 Flexión con doble curvatura Pu = 46.9 + 10.8 = 57.7Tn. 2.15 m 16.6 M2 = 12 Tn-m M1 = 11 Tn-m 15.6 Se considerará arriostrada contra desplazamiento lateral.
  • 55. 1.3: Diseño según este sentido: Esbeltez máxima: 34-12 6.4 6 6 Esbeltez de la columna : 462.13 r Klu No es necesario considerar. Efectos de esbeltez. 10.0 7.57 0.6 Pu Mu e e/t = 0.10 /0.40 = 0.25 < 0.40 Comp. 2. Sentido Secundario Momentos últimos M1 = 11.00 Tn-m Flexión con doble curvatura M2 = 12.00 Tn-m Carga última Pu = 57.7 Tn
  • 56. MA =0.125 YB = 0.250 C. No arriostrada En Tabla de Alineamiento K = 1.08 Tomamos K = 1.2 Longitud Efectiva. Klu = 1.20 x 2.15 = 2.58 Esbeltez : 2215.2 12.0 58.2 r Klu No es necesario considerar el efecto de esbeltez. Excentricidad 21.0 7.57 12 Pu Mu e 60.052.0 4.0 21.0 t lb t e Falla por compresión K= 27.48 K= 6.88 A B K= 27.48 K= 27.48 K= 27.48 K= 6.88
  • 57. 3. Diseño por Flexión Biaxial: Tanto con 8 5/8 distribuido en las 4 casas. Art = 16 cm2 y ρt = 0.01 3.1 Sentido Principal e/t = 0.25 y ρt = 0.01 Para g = 0.6  K1 = 0.34 Interpolando para g = 0.675 Para g = 0.7  K1 = 0.335 K1 = 0.34 = Kux 3.2 Sentido Secundario e/t = 0.52 y Pt = 0.01 Para g = 0.6  K2 = 0.13 Interpolando para g = 0.675 Para g = 0.7  K2 = 0.14 K2 = 0.134 = Kuy 3.3 Cálculo de Ko Po = (0.85 f´cbt + Astfy) cbtf Astfy cbtf Astfycbtf cbtf Po Ko ´ ) 85.0( ´ )´85.0( ´ 85.0(7.0oK 70.0) 4040280 420016 xx x
  • 58. 3.4 Fórmula de las Inversas oKKKK 1111 21  70.0 1 135.0 1 34.0 11 k K = 0.112 3.5 Carga Resistente Pu = Kuf´cbt Pu = 0.112 x 0.28 x 40 x 40 = 50.2 tn. < Pu actuante = 57.7 tn Aumentamos As 3.6 Por lo tanto con 4 1  Ast = 20.4 cm2  ρt = 0.0127 Siguiendo el mismo procedimiento: Pu = 57.2 tn No es necesario diseñar la Posibilidad III por la pequeña variación que existe en los momentos y cargas axiales respecto a la Posibilidad II.
