Este documento describe los resistores eléctricos. Explica que los resistores controlan el flujo de corriente eléctrica y se miden en ohmios. Detalla el código de colores usado para identificar el valor de resistencia y la tolerancia. La actividad propuesta es aprender el código de colores y verificar valores de resistencia con un multímetro.

1. INSTALACIONES MÁQUINAS
ELÉCTRICAS Y ELECTRÓNICAS
LECCIÓN N° 1
LOS RESISTORES

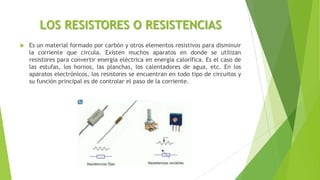

2. LOS RESISTORES O RESISTENCIAS
 Es un material formado por carbón y otros elementos resistivos para disminuir
la corriente que circula. Existen muchos aparatos en donde se utilizan
resistores para convertir energía eléctrica en energía calorífica. Es el caso de
las estufas, los hornos, las planchas, los calentadores de agua, etc. En los
aparatos electrónicos, los resistores se encuentran en todo tipo de circuitos y
su función principal es de controlar el paso de la corriente.

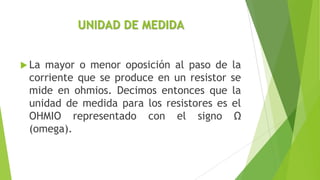

3. UNIDAD DE MEDIDA
 La mayor o menor oposición al paso de la
corriente que se produce en un resistor se
mide en ohmios. Decimos entonces que la
unidad de medida para los resistores es el
OHMIO representado con el signo Ω
(omega).

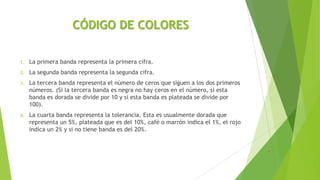

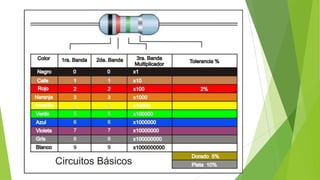

4. CÓDIGO DE COLORES
1. La primera banda representa la primera cifra.
2. La segunda banda representa la segunda cifra.
3. La tercera banda representa el número de ceros que siguen a los dos primeros
números. (Si la tercera banda es negra no hay ceros en el número, si esta
banda es dorada se divide por 10 y si esta banda es plateada se divide por
100).
4. La cuarta banda representa la tolerancia. Esta es usualmente dorada que
representa un 5%, plateada que es del 10%, café o marrón indica el 1%, el rojo
indica un 2% y si no tiene banda es del 20%.

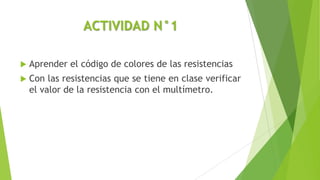

6. ACTIVIDAD N°1
 Aprender el código de colores de las resistencias
 Con las resistencias que se tiene en clase verificar
el valor de la resistencia con el multímetro.
