Este documento presenta un resumen de los principales temas de electricidad cubiertos en un curso del año 2011/2012, incluyendo la estructura del átomo, circuitos eléctricos, resistencia eléctrica, la ley de Ohm y cálculos de circuitos, energía y potencia eléctrica.

1. JESUS
FERNANDEZ
RODRIGUEZ
CURSO
2011/2012

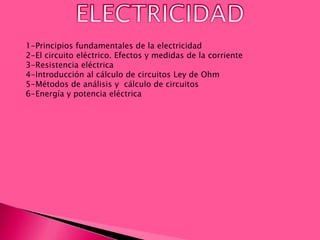

2. 1-Principios fundamentales de la electricidad
2-El circuito eléctrico. Efectos y medidas de la corriente
3-Resistencia eléctrica
4-Introducción al cálculo de circuitos Ley de Ohm
5-Métodos de análisis y cálculo de circuitos
6-Energía y potencia eléctrica

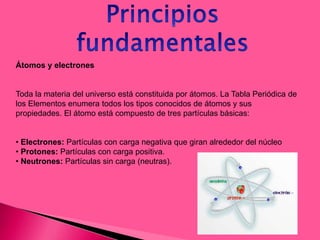

3. Átomos y electrones
Toda la materia del universo está constituida por átomos. La Tabla Periódica de
los Elementos enumera todos los tipos conocidos de átomos y sus
propiedades. El átomo está compuesto de tres partículas básicas:
• Electrones: Partículas con carga negativa que giran alrededor del núcleo
• Protones: Partículas con carga positiva.
• Neutrones: Partículas sin carga (neutras).

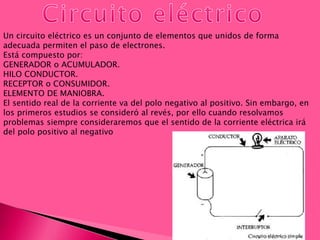

4. Un circuito eléctrico es un conjunto de elementos que unidos de forma
adecuada permiten el paso de electrones.
Está compuesto por:
GENERADOR o ACUMULADOR.
HILO CONDUCTOR.
RECEPTOR o CONSUMIDOR.
ELEMENTO DE MANIOBRA.
El sentido real de la corriente va del polo negativo al positivo. Sin embargo, en
los primeros estudios se consideró al revés, por ello cuando resolvamos
problemas siempre consideraremos que el sentido de la corriente eléctrica irá
del polo positivo al negativo

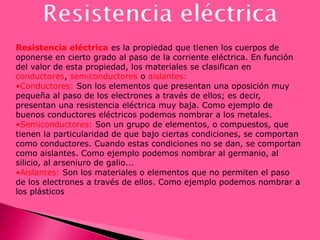

5. Resistencia eléctrica es la propiedad que tienen los cuerpos de
oponerse en cierto grado al paso de la corriente eléctrica. En función
del valor de esta propiedad, los materiales se clasifican en
conductores, semiconductores o aislantes:
•Conductores: Son los elementos que presentan una oposición muy
pequeña al paso de los electrones a través de ellos; es decir,
presentan una resistencia eléctrica muy baja. Como ejemplo de
buenos conductores eléctricos podemos nombrar a los metales.
•Semiconductores: Son un grupo de elementos, o compuestos, que
tienen la particularidad de que bajo ciertas condiciones, se comportan
como conductores. Cuando estas condiciones no se dan, se comportan
como aislantes. Como ejemplo podemos nombrar al germanio, al
silicio, al arseniuro de galio...
•Aislantes: Son los materiales o elementos que no permiten el paso
de los electrones a través de ellos. Como ejemplo podemos nombrar a
los plásticos

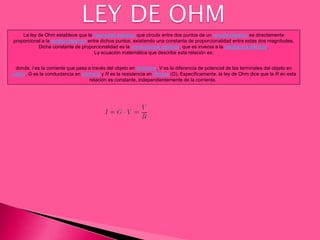

6. La ley de Ohm establece que la intensidad eléctrica que circula entre dos puntos de un circuito eléctrico es directamente
proporcional a la tensión eléctrica entre dichos puntos, existiendo una constante de proporcionalidad entre estas dos magnitudes.
Dicha constante de proporcionalidad es la conductancia eléctrica, que es inversa a la resistencia eléctrica.
La ecuación matemática que describe esta relación es:
donde, I es la corriente que pasa a través del objeto en amperios, V es la diferencia de potencial de las terminales del objeto en
voltios, G es la conductancia en siemens y R es la resistencia en ohmios (Ω). Específicamente, la ley de Ohm dice que la R en esta
relación es constante, independientemente de la corriente.1

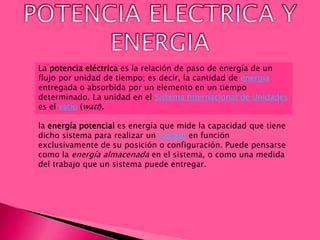

7. La potencia eléctrica es la relación de paso de energía de un
flujo por unidad de tiempo; es decir, la cantidad de energía
entregada o absorbida por un elemento en un tiempo
determinado. La unidad en el Sistema Internacional de Unidades
es el vatio (watt).
la energía potencial es energía que mide la capacidad que tiene
dicho sistema para realizar un trabajo en función
exclusivamente de su posición o configuración. Puede pensarse
como la energía almacenada en el sistema, o como una medida
del trabajo que un sistema puede entregar.
